NAVODILA ZA UPORABO RS64DG53R3B1 SAMSUNG

Uporabniški priročnik za servisiranje

1. Kje kupiti nadomestne dele lahko preverite na http://samsung.com/support
2. Obiščite spletno mesto za nakup delov in vnesite kodo izdelka, da preverite kateri deli so na voljo za nakup. Koda modela je označena na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo na spodnjem levem kotu izdelka.
4. Za nadomestne dele se prepričajte, da se ime dela ujema z imenom na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik so omejeni na ročaje (samo nekateri modeli), tesnila, predale in tečaje.

OPOMBA

Po popravilu s strani nepooblaščenega ponudnika storitev, samostojnemu popravljanju ali neprofesionalnem popravilu izdelka, Samsung ni odgovoren za kakršno koli škodo na izdelku, kakršno koli poškodbo ali katero koli drugo težavo z varnostjo izdelka, ki jo povzroči vsak poskus popravila izdelka, ki ne upošteva skrbno teh navodil za popravilo in vzdrževanje. Vsaka škoda na izdelku, ki jo povzroči poskus popravila izdelka s strani osebe, ki ni pooblaščeni ponudnik storitev Samsung, ne bo zajeta v garanciji.

POZOR

• Ime dela, navedeno na spletnem mestu, se lahko razlikuje od imena v tem priročniku. Prepričajte se, da ste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje odstranitev vrat.
• Med popravilom obvezno nosite zaščitne rokavice.

Dejanski videz in priloženi deli hladilnika se lahko razlikujejo, odvisno od modela in države.

01 Metal Cooling 02 03 04

01 Zgornji tečaj (levo in desno)

03 Predal (pladenj in košara)

02 Tesnilo (vrata hladilnika in zamrzovalnika)

04 Spodnji tečaj (levo in desno)

Zamenjava tesnila

POZOR

Prepričajte se, da ste tesno pritrdili tesnilo. V nasprotnem primeru lahko uhaja hladen zrak iz hladilnika.

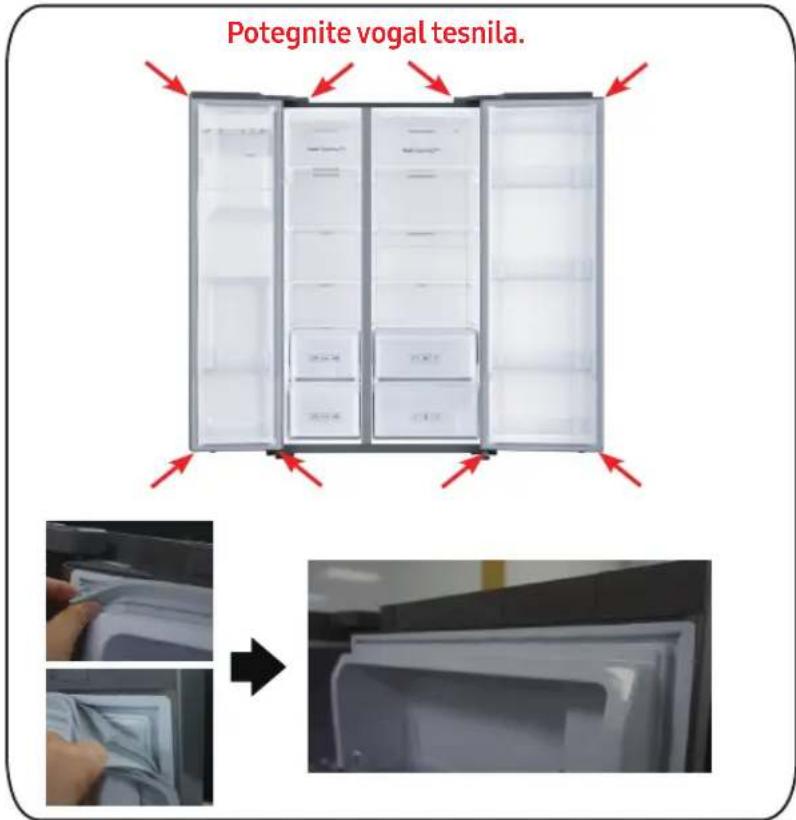

Če želite odstraniti tesnilo

Potegnite vogal tesnila.

Odprite vrata in odstranite tesnilo iz vrat.

[Razstavljanje]

1. Potegnite 4 vogale tesnila.

2. Povlecite sredino tesnila.

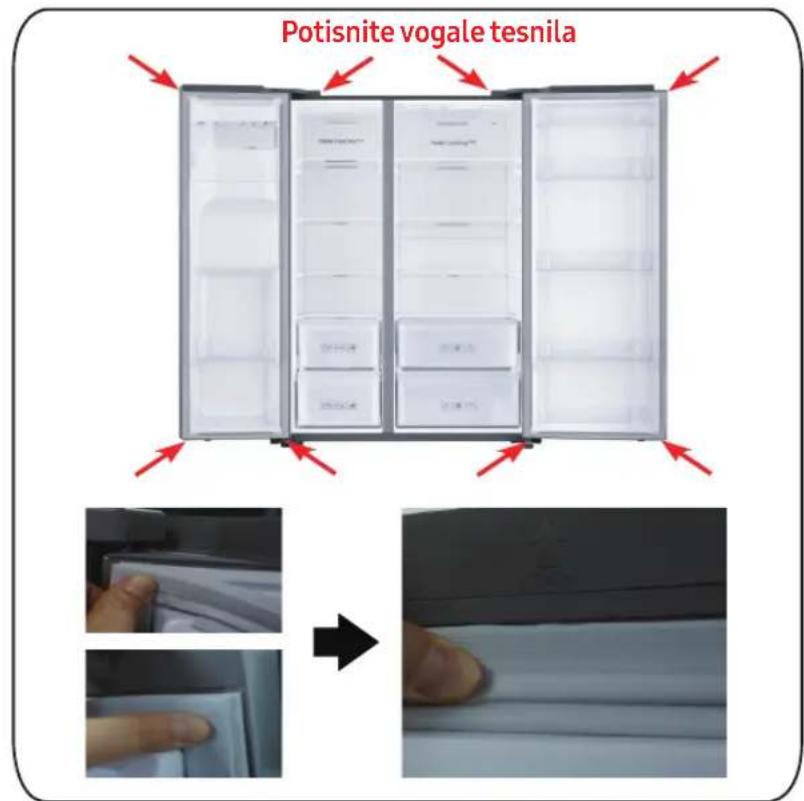

Če želite zamenjati tesnilo

Potisnite vogale tesnila

Na vrata hladilnika pritrdite novo tesnilo.

Prepričajte se, da med novim tesnilom in vrati ni nobene vrzeli.

[Sestavljanje]

1. Potisnite 4 vogale tesnila.

2. Potisnite sredino tesnila.

Zamenjava predala

POZOR

Preverite, ali je predal med montažo pravilno vstavljen v tirnico.

Če želite odstraniti tesnilo

Vnašanje predalov sledi obratnem vrstnem redu ustreznih korakov za njihovo odstranjevanje.

Vnašanje predalov sledi obratnem vrstnem redu ustreznih korakov za njihovo odstranjevanje.

Zamenjava tečaja

• Pri odstranjevanju vrat bodite zelo previdni, ker so vrata težka.
- Preden zamenjate tečaje, na tla položite mehko podlago, na primer karton, da preprečite praske na vratih, ko vrata snamete.
- Ker je s tečaji treba skrbno ravnati in jih lahko zamenjata dve ali več oseb, vam priporočamo, da pokličete strokovno tehnično službo.
- Če odstranite tečaj, ne da bi držali vrata, lahko vrata padejo in povzročijo poškodbe.
- Prepričajte se, da je ovojnica na tečaju čvrsto pritrjena.
-Preverite, ali je tečaj trdno pritrjen na omarico.
- Prepričajte se, da so žični priključki pravilno priključeni.
- Pri pritrditvi zgornjega pokrova pazite, da ne poškodujete žic.

OPOZORILO

•Hladilnik naj premikata in montirata vsaj dve osebi.

- Odklopite napajalni kabel, preden začnete obračati vrata.

Potrebna orodja (niso priložena)

Izvijač Philips Izvijač z ravno glavo 11 mm vijačni ključ

1. Odklopite napajalni kabel in odstranite 1 pokrivne vijake s pomočjo izvijača Phillips. Nato odprite vrata zamrzovalnika in potegnite kljuke na straneh, da zrahljate pokrov. Dvignite pokrov proti sebi, da ga odstranite.

2. Odklopite obe zgornji ohišji.

3. Odstranite tri vijake, ki držijo tečaj.

4. Razstavite zgornji tečaj s sprednje strani vrat.

Zamenjava tečaja

Ime modela je videti tako: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

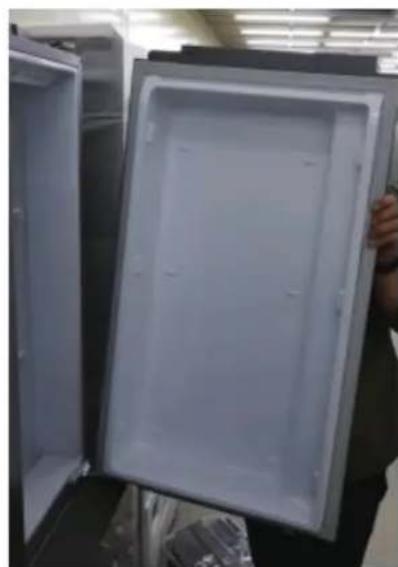

Srednji tečaj (samo za 3 vrata)

Spodnji Spodnji tečaj tečaj

[Razstavljanje]

1. Odklopite napajalni kabel.
2. Odložite komplet.

POZOR

•To morajo delati več kot 2 osebi.
- Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

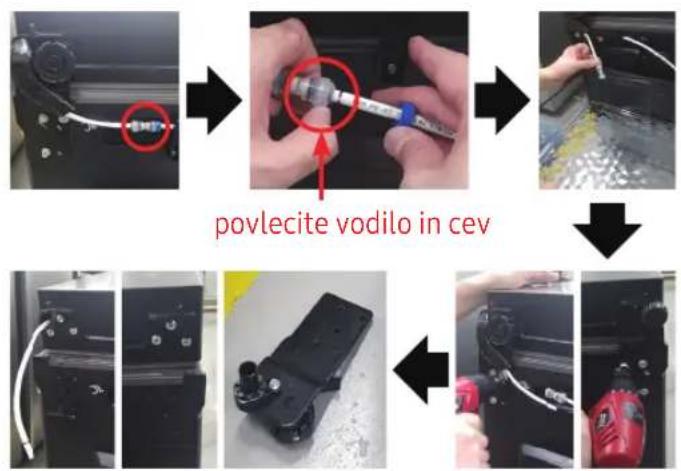

povlecite vodilo in cev

[Razstavljanje]

1. Odklopitecev. (Samo levi spodnji tečaj)
2. Iztočite vodo iz cevi. (Samo levi spodnji tečaj)
3. Odstranitevijak(3ea). (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)
4. Odstranite spodnji tečaj D / L.

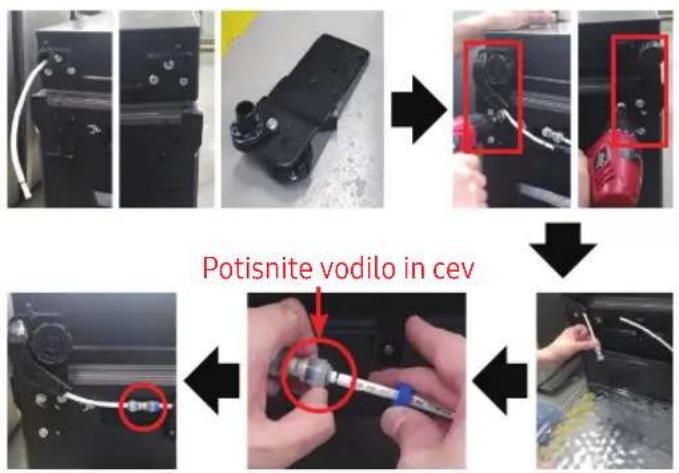

Potisnite vodilo in cev

[Sestavljanje]

1. Tečaj sestavite spodaj na dnu. (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)
2. Povežite cev (le tečaj spodaj levo)
3. Priključite vodo v cev. (Samo levi spodnji tečaj)

POZOR

- Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

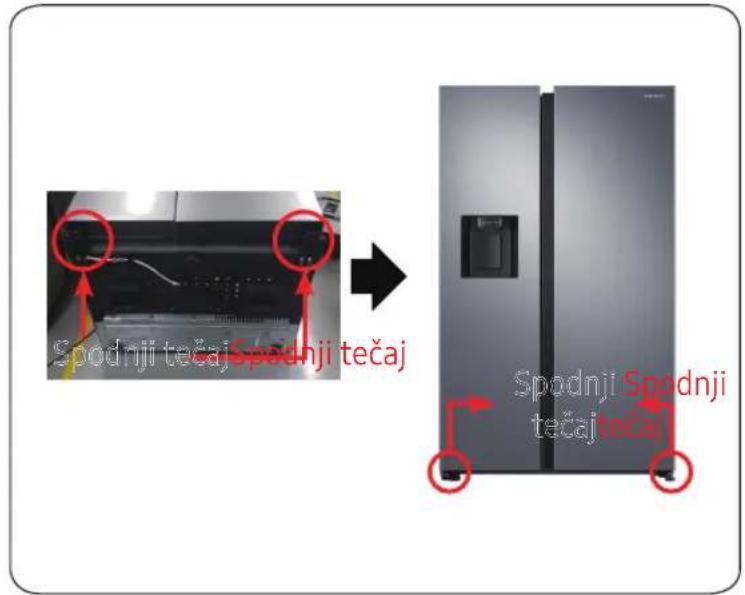

Spodnji tečaj

Spodnji tečaj Spodnji tečaj Spodnji Spodnji tečaj

[Sestavljanje]

1. Sestavite spodnji tečaj D / L.
2. Postavite set.

POZOR

• To morajo delati več kot 2 osebi.
- Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.
