BRUKSANVISNING RS64DG53R3B1 SAMSUNG

Användarmanual för underhåll

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support
2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar som kan inhandlas. Koden för modellen är märkt på produktens utsida.

- Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

1. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna manual.

- Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn.

ANMÄRKNING

Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

⚠ VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.
• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.
• Var noga med att använda skyddshandskar när du utför reparationer.

Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

01 Metal Cooling 02 03 04

01 Övre gångjärnet (Vänster och höger)

03 Låda (Bricka och korg)

02 Packning (Kyl- och frysdörr)

04 Nedre gångjärn (Vänster och höger)

VISA FÖRSIKTIGHET

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

För att ta bort packningen

Dra i packningens hörn

Öppna dörren och ta bort packningen från dörren.

[Demontering]

1. Dra i packningens fyra hörn.
2. Dra i mitten av packningen.

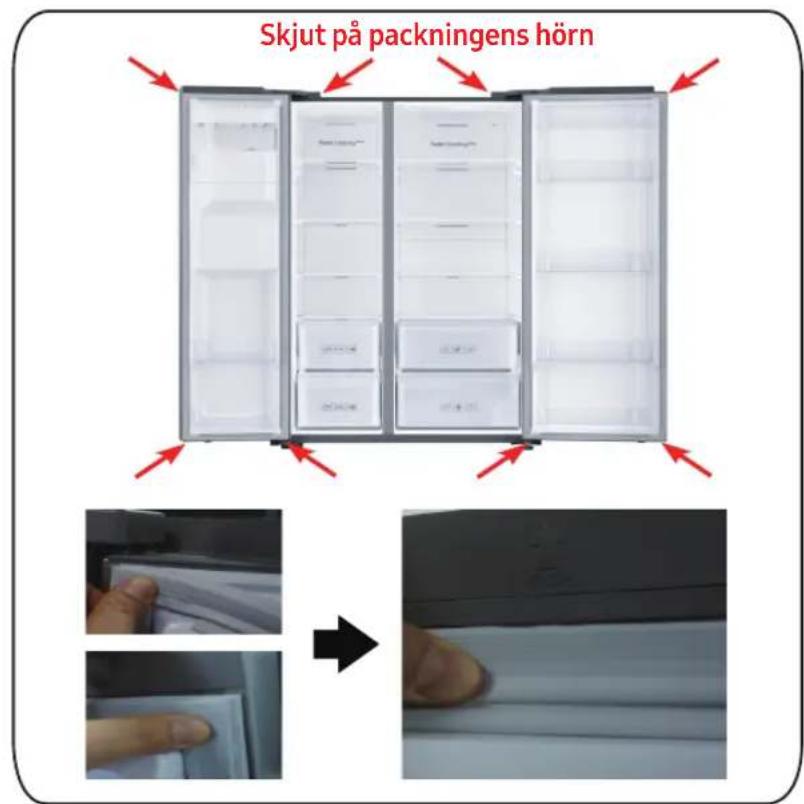

För att byta ut packningen

Skjut på packningens hörn

Fäst en ny packning

på kylskåpsdörren.

Se till att det inte finns någon glipa mellan den nya packningen och dörren.

[Montering]

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

VISA FÖRSIKTIGHET

Kontrollera att lådan sitter ordentligt i skenan under montering.

För att ta bort packningen

Lyft försiktigt upp lådans framsida och skjut ut den.

För att sätta tillbaka lädorna

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

För att byta ut gångjärnen ska du ta bort dörrarna första.

VISA FÖRSIKTIGHET

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.
• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.
• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.
• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.
• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.
• Kontrollera att gångjärnet är ordentligt fäst i skåpet.
• Se till att kontaktdonen för kabeln är ordentligt anslutna.
• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.

WARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.
• Koppla bort nätsladden innan du vänder på dörrarna.

Verktyg som krävs (medföljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Översta gångjärn

1. Koppla bort nätsladden och ta bort 1 täckskruv med ee stjärnskruvmejsel. Öppna sedan frysdörren och dra i krokarna på sidorna för att lossa locket. Lyft locket mot dig för att lossa det.

2. Koppla loss de två övre höljena.

3. Ta bort de tre bultarna som håller gångjärnet.

4. Demontera det övre gångjärnet från dörrens framsida.

Byte av gångjärn

Namnet på modellen ser ut så här: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

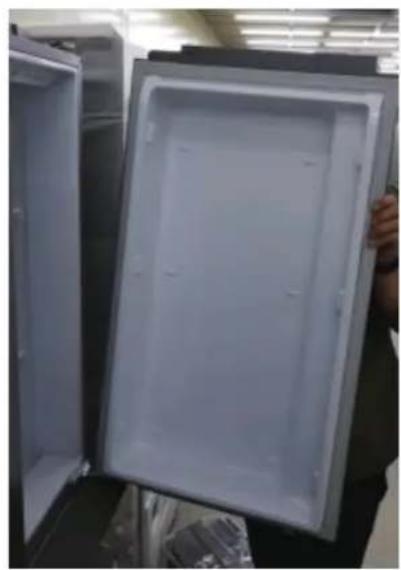

Mellersta gångjärn (Endast för 3-dörrar)

1. Efter demontering av det övre gångjärnet, plocka bort kylskåpsdörren uppåt.

1. Skruva bort de tre bultarna som håller gångjärnet och demontera det mellersta gångjärnet

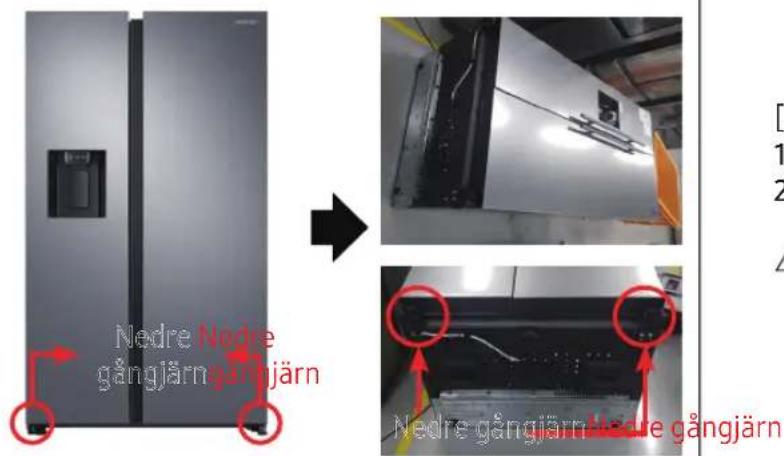

Nedre gångjärn

Nedre Nedre gångjärn gångjärn Nedre gångjärn kure gångjärn

[Demontering]

1. Koppla bort nätsladden.
2. Lägg ner uppsättningen.

⚠ VISA FÖRSIKTIGHET

•Fler än 2 personer ska medverka.
- Innan du utför åtgården ovan, se till att dra ur nätsladden.


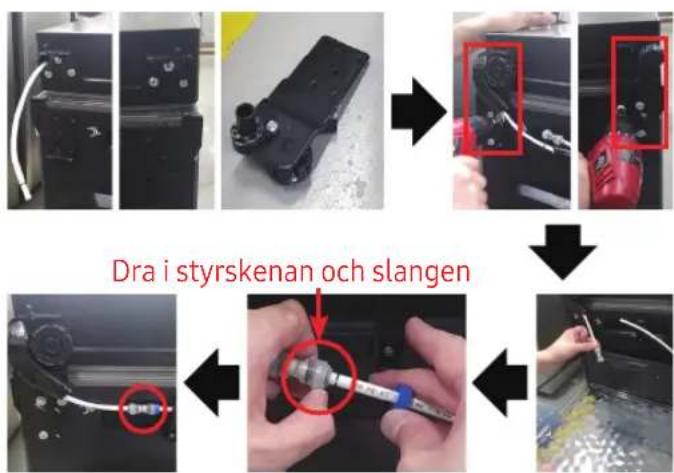

[Demontering]

1. Koppla bort slangen. (Endast nedre vänster gångjärn)
2. Töm vattnet i slangen. (Endast nedre vänster gångjärn)
3. Ta bort bulten (3ea). (Använd skiftnyckel eller 10 mm hylsnyckel)
4. Ta bort nedre H/V gångjärn.

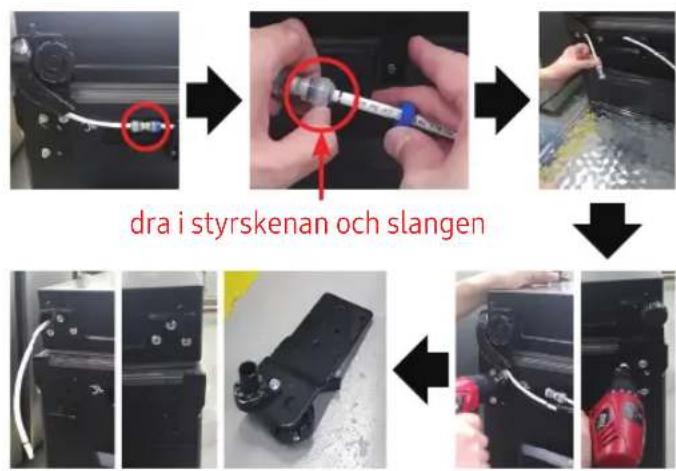

Dra i styrskenan och slangen

[Montering]

1. Montera nedre gångjärn i botten. (Använd skiftnyckel eller 10 mm hylsnyckel)
2. Anslut slangen (endast nedre gångjärn till vänster)
3. Tillsätt vatten i slangen. (Endast nedre vänster gångjärn)

VISA FÖRSIKTIGHET

- Innan du utför åtgården ovan, se till att dra ur nätsladden.

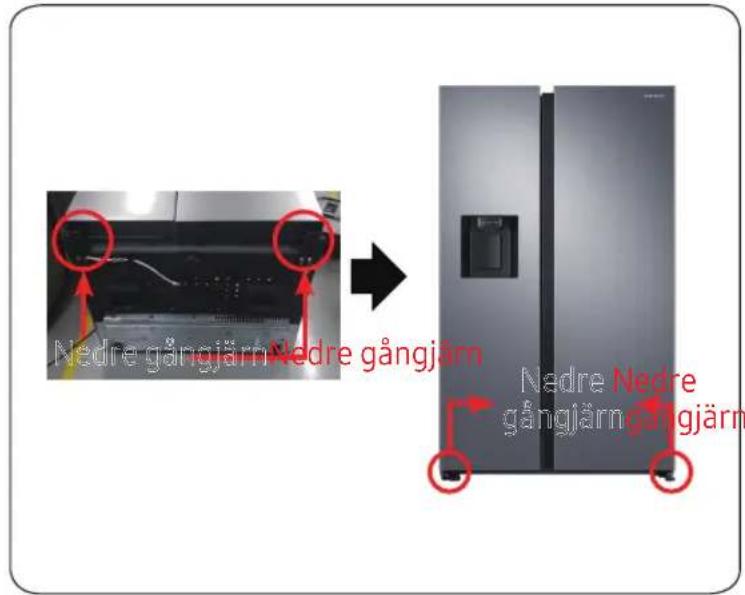

Nedre gångjärn

Nedre gångjärn Nedre gångjärn Nedre Nedre gångjärn gångjärn

[Montering]

1. Montera nedre H/V gångjärn.

2. Sätt tillbaka uppsättningen.

⚠ VISA FÖRSIKTIGHET

•Fler än 2 personer ska medverka.

- Innan du utför åtgården ovan, se till att dra ur nätsladden.
