NÁVOD K OBSLUZE RS64DG53R3B1 SAMSUNG

1. Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support
2. Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku a zkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straně výrobku.

- Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

1. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto návodu.

- Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.
  • Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.
• Při provádění oprav určitě noste ochranné rukavice.

Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

01 Metal Cooling 02 03 04

01 Horní závěs (levý a pravý)

02 Těsnění (dveře chladničky a mrazničky)

04 Spodní závěs (levý a pravý)

UPOZORNĚNÍ

Ujistěte se, že jste těsnění připojili napevno. Jinak může dojít k unikání studeného vzduchu z chladničky.

Demontáž těsnění

Tahejte za roh těsnění

Otevřete dvířka a sejměte z nich těsnění.

[Demontáž]

1. Tahejte za 4 rohy těsnění.

2. Tahejte za střed těsnění.

Výměna těsnění

Zatlačte na roh těsnění

Na dveře chladničky připevněte nové těsnění.

Ujistěte se, že mezi novým těsněním a dveřmi není mezera.

[Montáž]

1. Zatlačte na 4 rohy těsnění.

2. Zatlačte na střed těsnění.

UPOZORNĚNÍ

Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice.

Demontáž těsnění

Jemně nadzvedněte přední část zásuvky a vysuňte ji.

Opětovné připevnění zásuvek

Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.

Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.

Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří bud'te velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, aby nedošlo k poškrábání dveří při jejich položení.
• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.
• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.
• Ujistěte se, zda je osa na závěsu pevně utažena.
  •Zkontrolujte, zda je závěs pevně připevněn ke korpusu.
  • Zkontrolujte, zda jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.

VÝSTRAHA

- Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.

- Před přehozením dveří odpojte napájecí kabel.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák Klíč 11 mm

1. Odpojte napájecí kabel a pomocí šroubováku Phillips odstraňte 1 šroub krytu. Poté otevřete dvířka mrazničky a zatáhněte za háčky po stranách pro uvolnění krytu. Vytáhněte kryt směrem k sobě a sejměte jej.

2. Rozpojte dva horní kryty konektorů.

3. Demontujte tři šrouby, které drží závěs.

4. Demontujte horní závěs zepředu dveří.

Výměna závěsu

Název modelu vypadá nějak takto: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Prostřední závěs (pouze pro 3dveřový)

1. Po demontáži horního krytu demontujte dveře chladničky směrem nahoru.

1. Demontujte tři šrouby, které drží závěs, demontujte středový závěs.

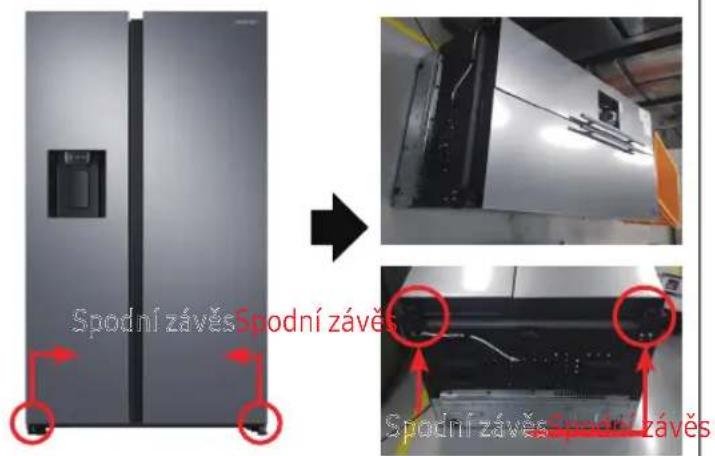

Spodní závěs

Spodní závěs Spodní závěs Spodní závěs Spodní závěs

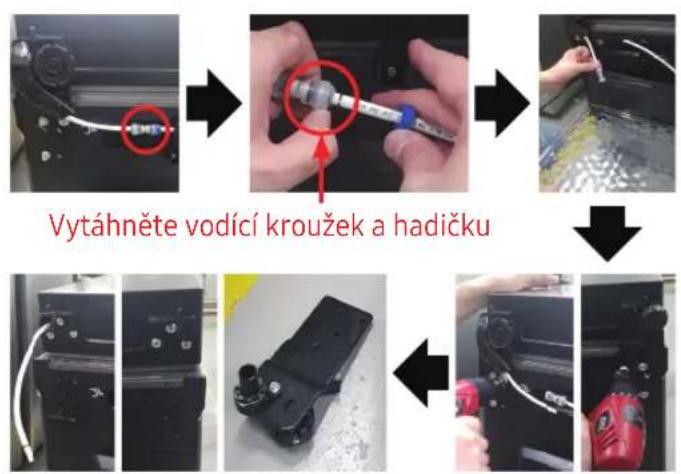

Vytáhněte vodící kroužek a hadičku

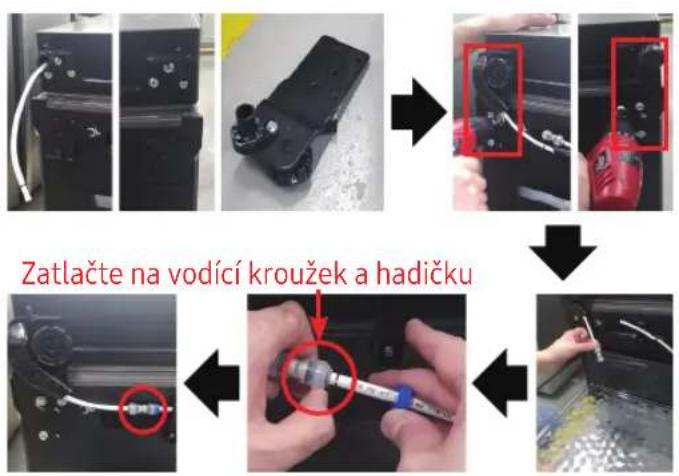

Zatlačte na vodící kroužek a hadičku

[Demontáž]

1. Odpojte napájecí kabel.
2. Sestavu položte dolů.

⚠️ UPOZORNĚNÍ

• Musí provádět více než 2 lidé.
• Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

[Demontáž]

1. Odpojte hadičku. (Pouze spodní závěs vlevo.)
2. Vypustte vodu z hadičky. (Pouze spodní závěs vlevo.)
3. Demontujte šroub (3ea). (Pomocí klíče nebo nástrčného klíče 10 mm.)
4. Demontujte spodní závěs P/L.

[Montáž]

1. Namontujte spodní závěs. (Pomocí klíče nebo nástrčného klíče 10 mm.)
2. Připojte hadičku (pouze spodní závěs vlevo.)
3. Namontujte hadičku na vodu. (Pouze spodní závěs vlevo.)

⚠️ UPOZORNĚNÍ

- Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

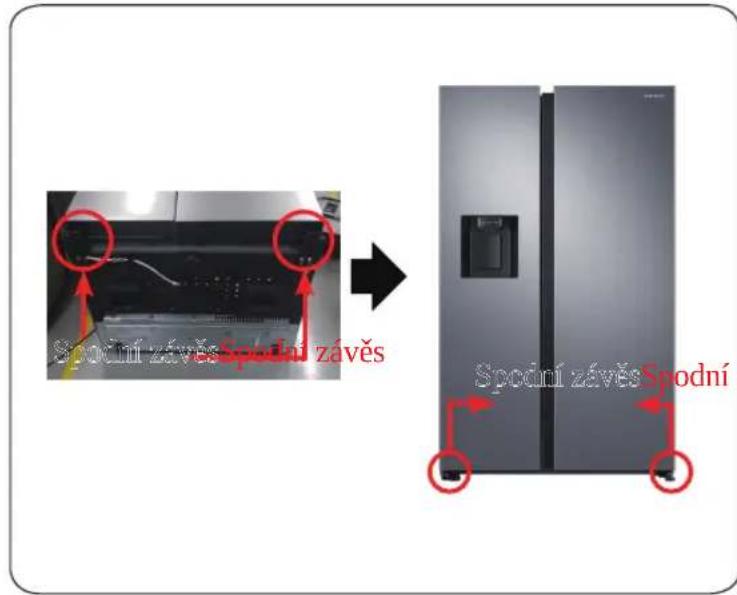

Spodní závěs

Spodní závěs Spodní závěs Spodní závěs Spodní

[Montáž]

1. Namontujte spodní závěs P/L.
2. Sestavu postavte.

UPOZORNĚNÍ

•Musí provádět více než 2 lidé.
- Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

Údržbový manuál

01 Vrchný pánt (l'avý a pravý)

03 Zásuvka (podnos a kôš)

02 Tesnenie (dvere chladničky a mrazničky)

04 Spodný pánt (l'avý a pravý)

UPOZORNENIE

Počas montáže skontrolujte, či je zásuvka riadne zasunutá do kol'ajnice.

Ná výmenu pántov musíte najprv odstránit dvere.

UPOZORNENIE

- Pred otočením otvárania dverí odpojte sietový kábel.

1. Odpojte napájací kábel a odstráňte 1 skrutku krytu pomocou skrutkovača Phillips. Následne otvorte dvere mrazničky a potiahnite háky na stranách, aby ste uvolníli kryt. Nadvihnite kryt smerom k vám, aby ste ho odpojili.

2. Odpojte dva vrchné kryty.

3. Odstráňte tri skrutky držiace pánt.

4. Demontujte vrchný pánt z prednej časti dverí.

Výmena pántov

Názov modelu vyzerá takto: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Stredový pánt (len pre 3-dvere)

1. Po demontáži pravého vrchného pántu, demontujte dvere mrazničky hore.

zatlačte objímku a hadicu

[Demontáž]

1. Odpojte napájací kábel.
2. Položte sadu dole.

⚠️ UPOZORNENIE

(Len l'avý spodný pánt)

⚠️ UPOZORNENIE

1. Zmontujte spodný pánt P/L.

2. Nadvihnite sadu.

UPOZORNENIE
