RS64DG53R3B1 - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA RS64DG53R3B1 SAMSUNG

Lithuanian - Lietuvių kalba.....181

Danish - Dansk 190

Norwegian - Norsk......199

Finnish - Suomi ......208

Swedish - Svenska......217

Slovenian - Slovenščina ...... 226

Naudotojo aptarnavimo vadovas

1. Kur pirkti atsargines dalis, galite patikrinti čia: http://samsung.com/support
2. Apsilankykite interneto svetainėje, kurioje galite įsigyti dalis, ir įveskite savo gaminio modelio kodą, kad patikrintumėte, ar šią dalį galima įsigyti. Modelio kodas pažymėtas išorinėje gaminio pusėje.

- Modelio kodą ir versiją galite patikrinti ant brūkšninio kodo etiketės gaminio apačioje, kairėje.

1. leškodami atsarginių dalių patikrinkite, ar dalies numeris sutampa su šiame vadove nurodyta iliustracija.

- Rankenos, tarpinės, stalčiai ir vyriai yra vienintelės dalys, kurias gali pakeisti pats naudotojas (kai kuriuose modeliuose).

PASTABA

„Samsung“ neatsako už jokj gaminio pažeidimą, sužalojimus ar kitas gaminio saugos problemas, kylančias, jei remontą atliko neįgaliotas paslaugų teikėjas, jei prietaisą bandėte remontuoti patys ar kitas neprofesionalias, kai kruopščiai nebuvo vadovaujamasi šiomis remonto ir priežiūros instrukcijomis. Garantija netaikoma jokiam gaminio pažeidimui, jei gaminį bandė remontuoti asmuo, kuris nėra „Samsung“ sertifikuotas paslaugų teikėjas.

! JSPÈJIMAS

• Interneto svetainėje nurodytas dalies numeris gali skirtis nuo nurodyto šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies numerj.
• Vyrius reikia keisti itin atidžiai, nes atliekant šj veiksmą reikia nuimti duris.

- Remontuodami būtinai mūvėkite apsaugines pirštines.

Tikrasis vaizdas ir pateikiamos šaldytuvo dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Metal Cooling 02 03 04

01 Viršutinis vyris (kairysis ir dešinysis)

03 Stalčius (padėklas ir krepšys)

02 Tarpinė (šaldytuvo ir šaldiklio durys)

04 Apatinis vyris (kairysis ir dešinysis)

JSPĖJIMAS

Įsitikinkite, kad tarpinę uždėjote tvirtai. Priešingu atveju iš šaldytuvo gali sklisti šaltas oras.

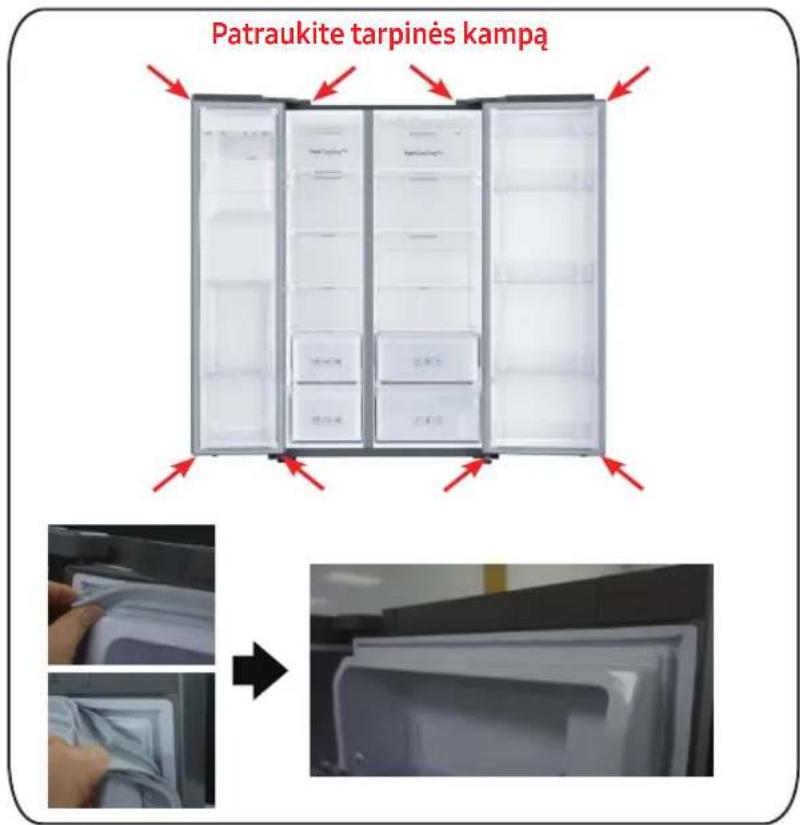

Kaip nuimti tarpinę

Patraukite tarpinės kampa

Atidarykite duris ir nuo duru nuimkite tarpine.

[lšmontavimas]

1. Patraukite 4 tarpinės kampus.
2. Patraukite centrinę tarpinės dalį.

Kaip pakeisti tarpinę

Pastumkite tarpinės kampa

Prie šaldytuvo durų pritvirtinkite naują tarpinę.

Įsitikinkite, kad tarp naujosios tarpinės ir durų nėra tarpo.

[Montavimas]

1. Pastumkite 4 tarpinės kampus.
2. Pastumkite centrinę tarpinės dalį.

Stalčiaus keitimas

JSPĖJIMAS

Montuodami patikrinkite, ar stalčius tinkamai įstatytas į bėgius.

Kaip išimti stalčių

Švelniai pakelkite priekinę stalčiaus dalj ir ištraukite.

Kaip jdèti stalčius

Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius.

Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius.

Vyrių keitimas

Jei norite pakeisti vyrius, pirmiausia turite nuimti duris.

! JSPÈJIMAS

• Nuimdami duris elkitės itin atsargiai, nes durys yra sunkios.
• Prieš uždėdami vyrius ant durų uždėkite minkštą pagrindą, pvz., kartoną, kad nuleisdami duris jų nesubraižytumėte.
• Kadangi su vyriais reikia elgtis atsargiai ir juos keisti turi du žmonės ar daugiau, rekomenduojame kreiptis i profesionalią techninę tarnybą.
• Jei vyrj nuimsite nelaikydami duru, durys gali nukristi ir sužeisti.
• Isitikinkite, kad ašis ant vyrio yra uždėta tvirtai.
  • Patikrinkite, arvyris tvirtai pritvirtintas prie spintelès.
• Isitikinkite, kad laidų jungtys yra tinkamai sujungtos.
• Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų.

! DÈMESIO

- Šaldytuvui pakelti / paguldyti reikia mažiausiai 2 žmonių.

- Prieš apversdami duris atjunkite maitinimo laidą.

Reikalingi jrankiai (nepridedami)

„Philips“ atsuktuvas Plokščias atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis

Viršutinis vyris

1. Atjunkite maitinimo laidą ir nuimkite 1 dangčio varžtus, naudodami „Phillips“ atsuktuvą. Tada atidarykite šaldiklio duris ir patraukite šonuose esančius kabliukus, kad atlaisvintumėte dangtį. Pakelkite dangtį link savęs, kad jį nuimtumėte.

2. Atjunkite du viršutinius korpusus.

3. Nuimkite tris vyrj laikančius varžtus.

4. Nuo priekinės durų dalies nuimkite viršutinį vyrį.

Vyrių keitimas

Modelio pavadinimas atrodo taip: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

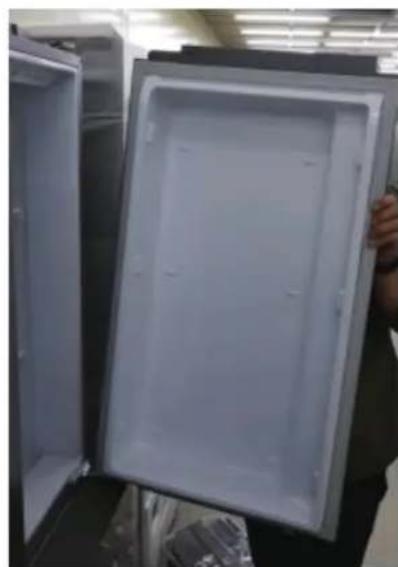

Vidurinis vyris (tik 3 durų šaldytuvui)

1. Nuémę viršutinį vyrį dešinėje nuimkite viršutines šaldytuvo duris.

1. Nuimkite tris vyrj laikančius varžtus, išmontuokite vidurinj vyrj

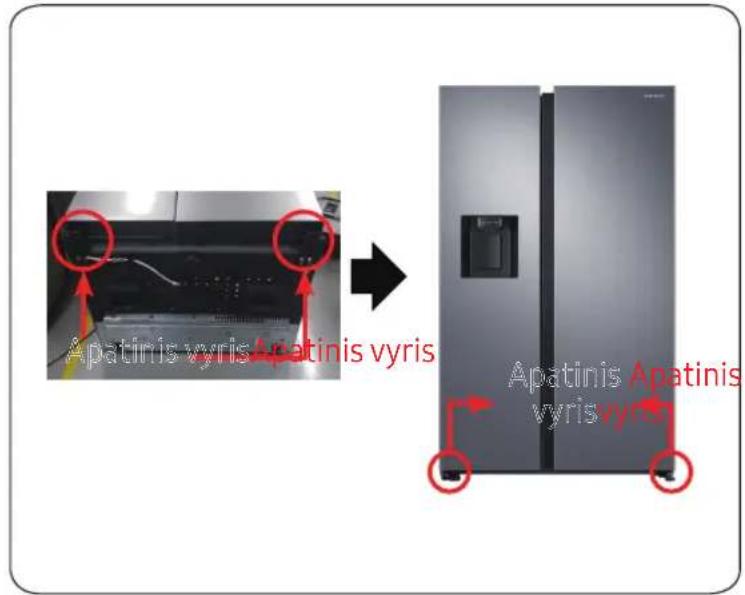

Apatinis vyris

Apatinis vyris Apatinis vyris

[lšmontavimas]

1. Atjunkite maitinimo laidą.
2. Paguldykite šaldytuvą.

⚠️ ISPĖJIMAS

• Dirbti turėty daugiau nei 2 žmonės.
• Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

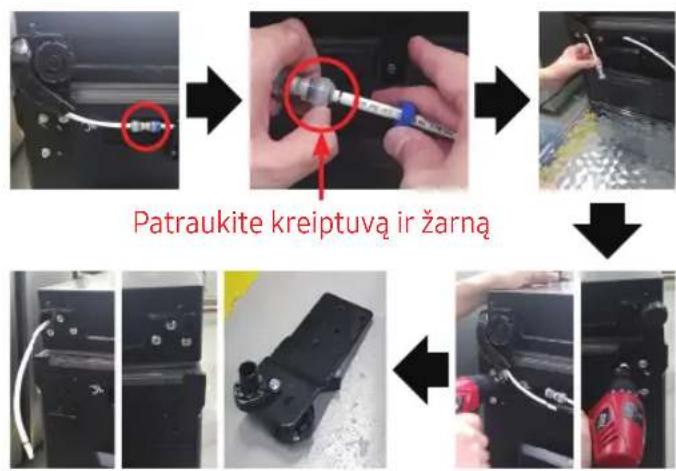

Patraukite kreiptuvą ir žarną

[lšmontavimas]

1. Atjunkite žarną. (Tik apatinis kairysis vyris)
2. Iš žarnos išleiskite vandenj. (Tik apatinis kairysis vyris)
3. Išsukite varžtą (3ea). (Naudojant veržliaraktį arba 10 mm veržliaraktį)
4. Nuimkite apatinj dešinjjj / kairjjj vyrj.

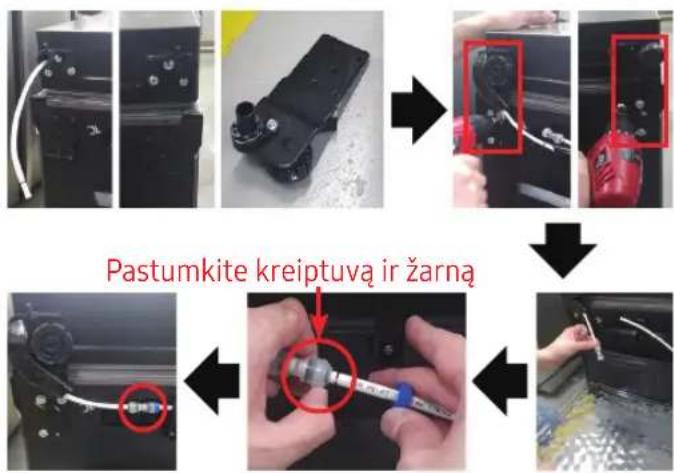

Pastumkite kreiptuvą ir žarną

[Montavimas]

1. Vyrj sumontuokite apačioje. (Naudojant veržliaraktj arba 10 mm veržliaraktj)
2. Prijunkite žarną (tik apatinis kairysis vyris)
3. Sumontuokite vandens žarną. (Tik apatinis kairysis vyris)

⚠️ ISPĖJIMAS

- Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

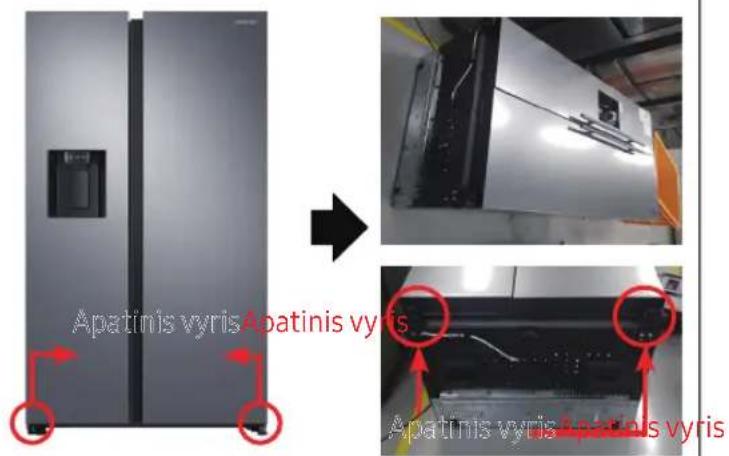

Apatinis vyris

Apatinis vrys Apatinis vyris Apatinis Apatinis vyris vyris

[Montavimas]

1. Uždėkite apatinį dešinjjį / kairjjį vyrį.

2. Itaisykite rinkinj.

⚠️ JSPĖJIMAS

- Dirbti turėtų daugiau nei 2 žmonės.

- Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.
