BRUKSANVISNING RS64DG53R3B1 SAMSUNG

03 Skuffe (bakke og kurv)

02 Pakning (Ref og fri dør)

For at fjerne pakningen

For at fjerne pakningen

Brukerhåndbok for service

1. Du kan sjekke hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettsiden for kjøp av deler og skriv inn modellkoden til produktet ditt for å finne delene som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkoden og versjonen på strekkode-merkelappen nederst til venstre på produktet.
4. For reservedeler, sørg for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan vedlikeholdes av brukeren, er begrenset til håndtak (kun noen modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvreparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke lengre ansvarlig for skade på produktet, skader eller andre produktsikkerhetsproblemer forårsaket av forsøk på å reparere produktet som ikke følger de følgende reparasjons- og vedlikeholdsinstruksjonene. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre enn en Samsung-sertifisert tjenesteleverandør, dekkes ikke av garantien.

VARSOMHET

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er beskrevet i denne håndboken. Forsikre deg om at du velger riktig delnavn.
• Bytte av hengsler krever ekstrem VARSOMHET fordi det innebærer å ta av døren.
• Sørg for å bruke vernehansker mens du utfører reparasjoner.

Den faktiske illustrasjonen og de medfølgende delene av kjøleskapet kan variere, avhengig av modell og land.

01 Metal Cooling 02 03 04

01 Topphengsel (Venstre og høyre)

03 Skuff (Brett og kurv)

04 Nederste hengsel (venstre og høyre)

VARSOMHET

Forsikre deg om at du fester pakningen godt. Ellers kan kald luft fra kjøleskapet lekke.

For å fjerne pakningen

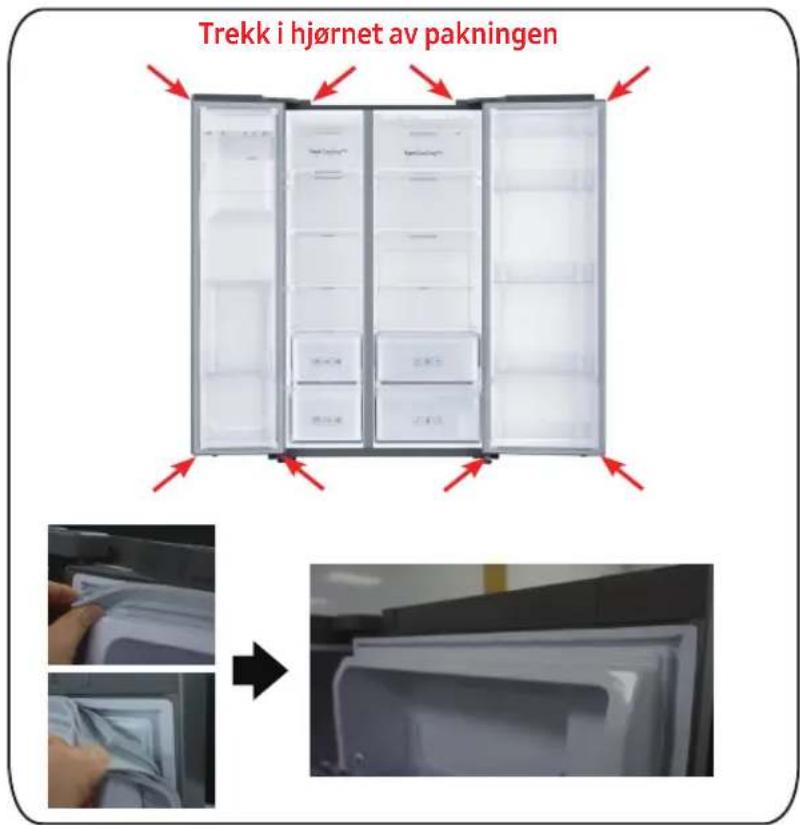

Trekk i hjørnet av pakningen

Åpne døren og fjern pakningen fra døren.

[Demontering]

1. Trekk i de fire hjørnene av pakningen.
2. Trekk midten av pakningen.

For å bytte ut pakningen

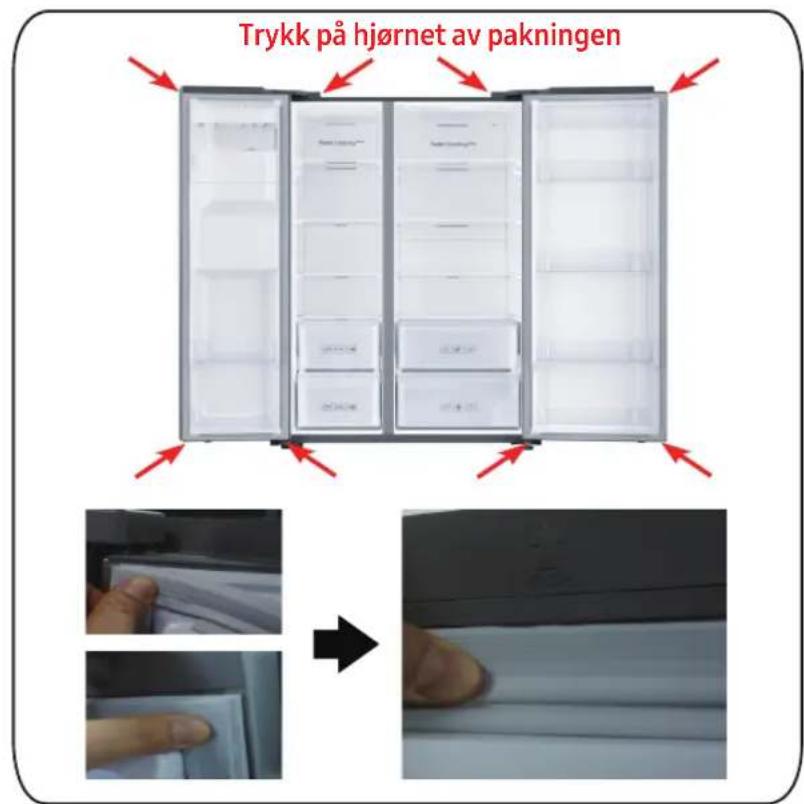

Trykk på hjørnet av pakningen

Fest den nye pakningen til kjøleskapsdøren.

Forsikre deg om at det ikke er noe gap mellom den nye pakningen og døren.

[Montering]

1. Trykk på de fire hjørnene av pakningen.
2. Trykk på midten av pakningen.

Utskifting av skuff

VARSOMHET

Kontroller at skuffen er satt riktig inn i skinnen under montering.

For å fjerne pakningen

Løft forsiktig opp skuffens front og skyv den ut.

For å feste skuffene på nytt

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

For å skifte hengslene må du fjerne dørene først.

VASROMHET

• Når du tar av dørene, må du være ekstrem forsiktig fordi dørene er tunge.
- Før du skifter hengslene, må du legge ned et mykt dekke, som papp på gulvet, for å forhindre riper på døren når du legger dørene ned.
- Ettersom hengslene må håndteres forsiktig og byttes av to eller flere personer, anbefaler vi at du ber om profesjonell teknisk service.
- Hvis du fjerner hengsler uten å holde døren, kan døren falle og forårsake personskade.
- Forsikre deg om at akselen strammes godt på hengslen.
- Kontroller at hengslen er festet til skapet.
- Forsikre deg om at ledninger er er riktig tilkoblet.
• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

- Velting / nedlegging av kjøleskapet krever minimum 2 personer.

Verktøy kreves (ikke inkludert)

Stjernejern-skrutrekker Flat skrutrekker 11 mm nøkkel

10 mm pipenøkkel 8 mm pipenøkkel 10 mm skiftenøkkel

Topphengsel

1. Koble fra strømledningen, og fjern 1 dekselskruer med en stjerneskrutrekker. Åpne deretter frysedøren og trekk i krokene på sidene for å løsne dekselet. Løft dekselet mot deg for å løsne det.

2. Koble fra de to øverste kamrene.

3. Fjern de tre boltene som holder hengslen.

4. Demonter topphengslen fra fronten av døren.

Utskifting av hengsel

Modellnavnet ser slik ut: RS64R55 **, RS64R56 **, RS65R55 **, RS65R56 **, RS74R55 **, RS75R56 **, RS63R55 **, RS63R56 **

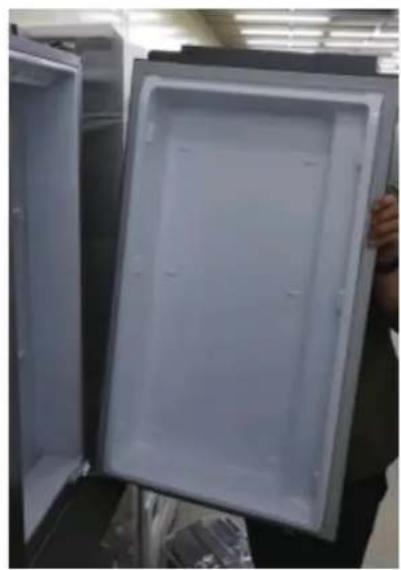

Midthengsel (kun for 3-dørs)

1. Etter å ha demontert den øverste henslen, demonter du kjøleskapsdøren.

1. Fjern de tre boltene som holder hengslen, demonter den midtre hengslen

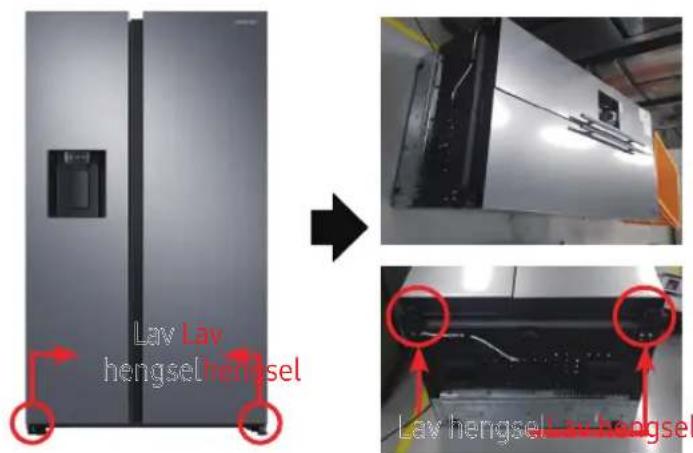

Nederste hengsel

Lav Lav hengsel hengsel Lav hengsel Lav hengsel

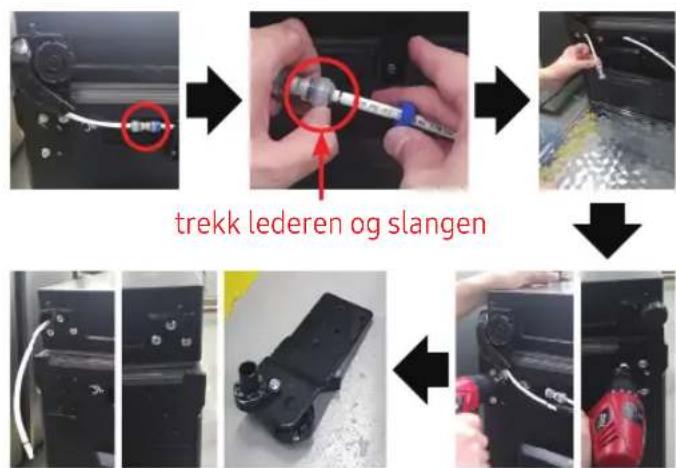

trekk lederen og slangen

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

[Demontering]

1. Koblefraslangen. (Bare hengsel lavt til venstre)

2. Utgående vann i slangen. (Bare hengsel lavt til venstre)

3. Fjern bolten (3ea). (Bruk skiftenøkkel eller 10 mm fastnøkkel)

4. Fjern hengsel lav H / V.

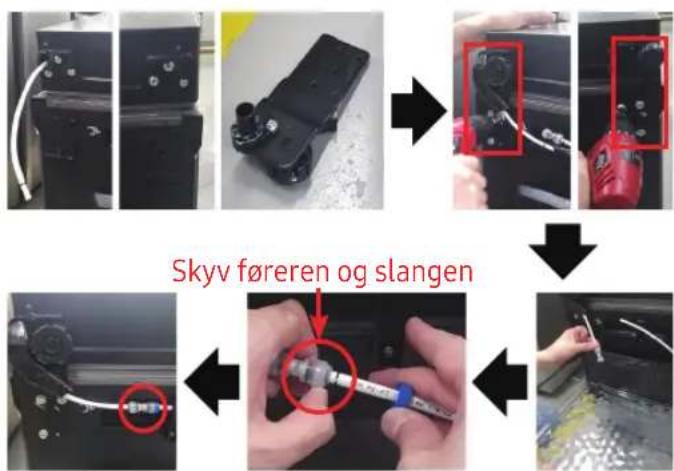

[Montering]

1. Monter hengslen lavt på bunnen. (Bruk skiftenøkkel eller 10 mm fastnøkkel)

2. Koble til slange (bare hengsel lavt til venstre)

3. Montervann-inn-slangen. (Bare hengsel lavt til venstre)

! VARSOMHET

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

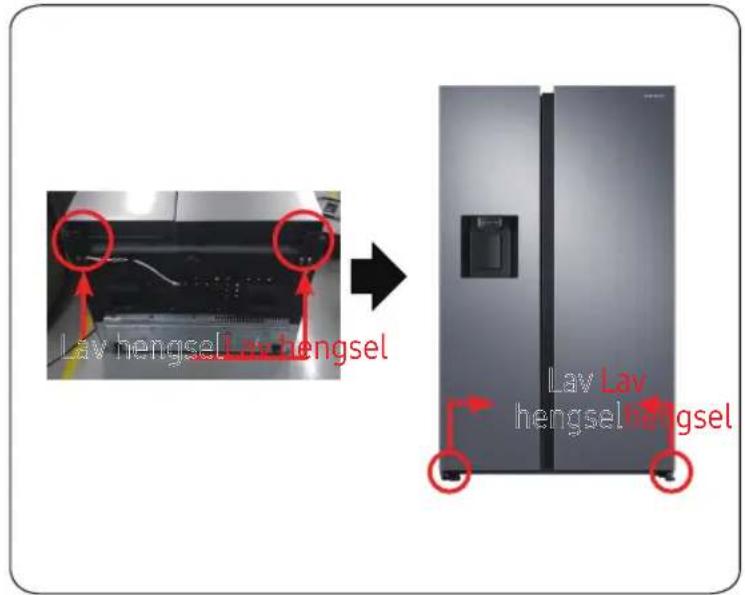

Nederste hengsel

Lav hengsel Lax hengsel Lav Lax hengsel hengsel

[Montering]

1. Monter hengsel lavt H / V.

2. Sett opp settet.

! VARSOMHET

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.
