NÁVOD NA OBSLUHU RS64DG53R3B1 SAMSUNG

Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm

Horní závěs

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support
2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu.
3. Kód modelu a verziu môžete skontrolovať na čiarovom kóde vlavo dole na produkte.
4. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto manuáli.
5. Diely servisovatel'né používatel'om sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty.

POZNÁMKY

Po oprave neautorizovaným poskytovatel'om služieb, používatel'om vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody na produkte, zranenia alebo akékol'vek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékol'vek poškodenie produktu spôsobené pokusom opraviť produkt akoukol'vek inou osobou ako spoločnosťou Samsung certifikovaným poskytovatel'om služieb nebude kryté zárukou.

⚠ UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšit od názvu v tomto manuáli. Uistite sa, že ste vybrali správny názov dielu.
  • Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahíňa odpojenie dverí.
• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.

Skutočný obrázok a dodané diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

01 Metal Cooling 02 03 04

Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch.

Otvorte dvere a odstráňte tesnenie z dverí.

[Demontáž]

1. Potiahnite 4 rohy tesnenia.
2. Potiahnite stred tesnenia.

Výmena tesnenia

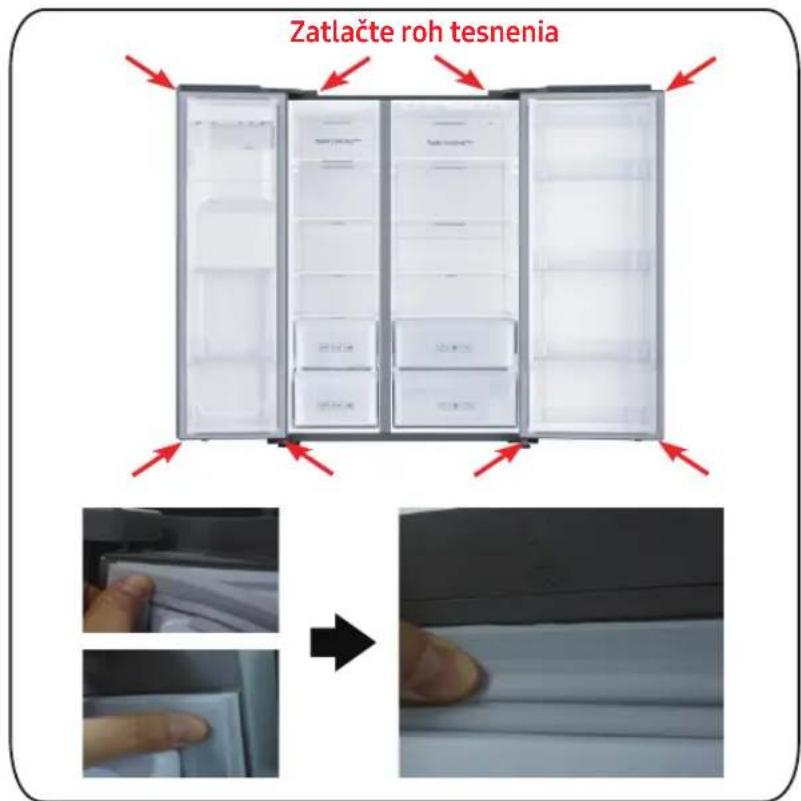

Zatlačte roh tesnenia

Pripojte nové tesnenie na dvere chladničky.

Zabezpečte, aby medzi novým tesnením a dverami nebola žiadna diera.

[Montáž]

1. Zatlačte 4 rohy tesnenia.
2. Zatlačte stred tesnenia.

UPOZORNENIE

Jemne nadvihnite prednú časť zásuvky a vysuňte ju.

Znovupripojenie zásuviek

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnostou, pretože dvere sú tažké.
• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.
• Kedže s pántami je potrebné zaobchádzať opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolať profesionálny technický servis.
• Ak pánty odstránite bez držania dverí, dvere môžu spadnút a spôsobit zranenie.
  •Zabezpečte, aby bola tyč pevne utiahnutá na pánte.
• Skontrolujte, či je pánt pevne pripojený ku skrinke.
  •Uistite sa, že drôtové konektory sú správne pripojené.
• Bud'te opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty.

! VAROVANIE

- Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 l'udí.

Potrebné nástroje (nedodávané)

Skrutkovač Philips Skrutkovač s plochou hlavou Maticový klúč 11 mm

Nástrčkový klúč 10 mm Nástrčkový klúč 8 mm Maticový klúč 10 mm

Vrchný pánt

Spodný Spodný pántpánt Spodný pánt-pántpánt

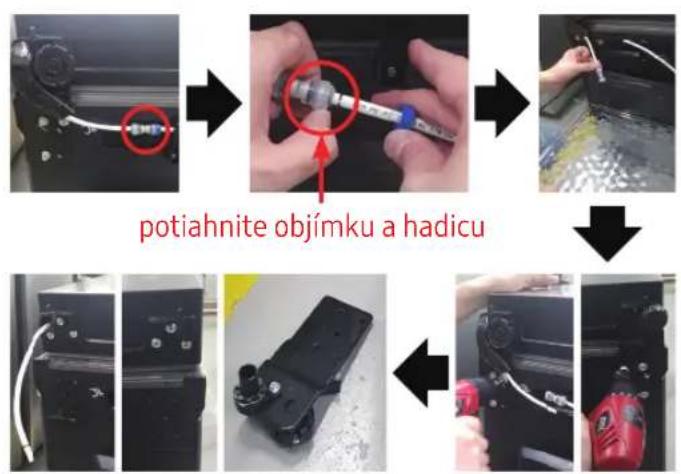

potiahnite objímku a hadicu

•Vyžaduje spoluprácu viac ako 2 l'udí.
- Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

[Demontáž]

1. Odpojtehadicu.
   (Len l'avý spodný pánt)
2. Vypustite vodu z hadice.
   (Len l'avý spodný pánt)
3. Odstráňte skrutku(3ea).
   (Použitím maticového klúča alebo Box klúča 10mm)
4. Odstráňte spodný pánt P/L.

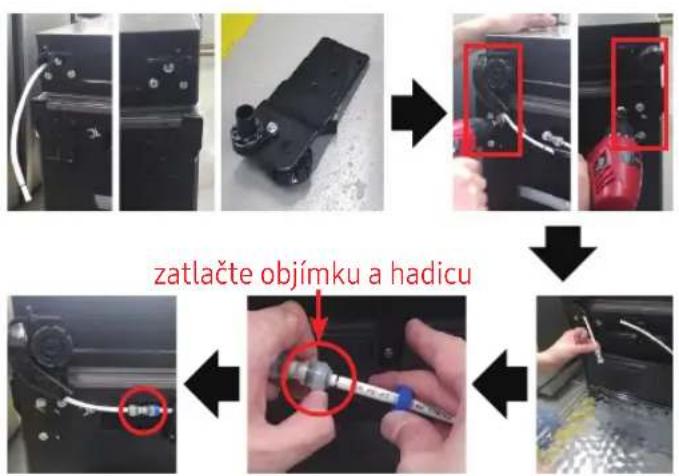

[Montáž]

1. Zmontujte spodný pánt na spodku. (Použitím maticového klúča alebo Box klúča 10mm)

2. Pripojte hadicu (len l'avý spodný pánt)

3. Napustite vodu do hadice.

- Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

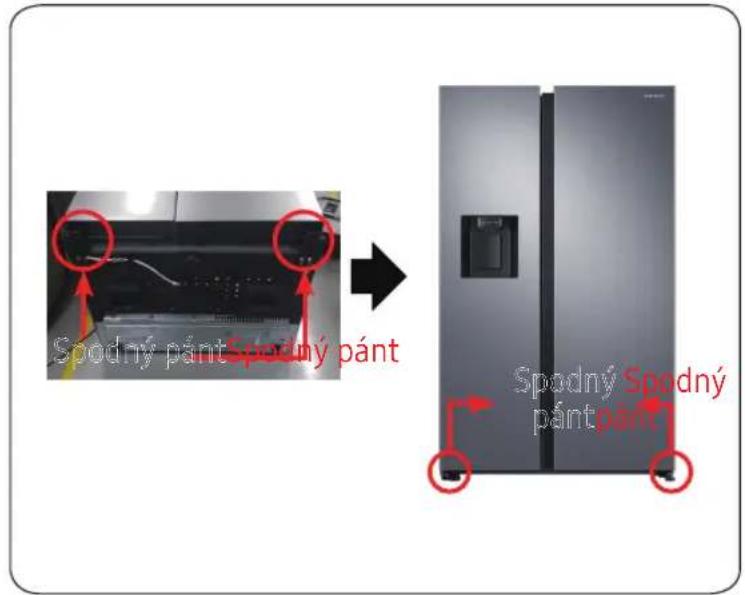

Spodný pánt

Spodný pánt Spodný pánt Spodný Spodný pánt

[Montáž]

- Vyžaduje spoluprácu viac ako 2 l'udí. - Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.
