1. Voittarkistaa, mistävaraosiavoiostaaosoitteessa http://samsung.com/support
2. Käy osan ostosivustossa ja tarkistaostettavatosatkirjoittamallatuotteenmallikoodi. Mallikoo dionmerkittytuotteenulkopuolelle.

- Voittarkistaamallikoodin ja -versiontuotteenvasemmassaalakulmassaolevastaviivakoodine tiketistä.

1. Varmistavaraosienosalta, että osan nimivastaatämänkäyttöoppaankuvannimeä.

- Käyttäjänkäytettävissäolevatosatrajoittuvatkahvoihin (vainjoissakinmalleissa), tiivisteihin, laatikoihin ja saranaan.

HUOMAUTUS

Valtuutetunpalveluntarjoajankorjauksen, itsekorjauksentaituotteenei- ammattimaisenkorjauksenjälkeen Samsung ei ole vastuussatuotteelleaiheutuneistavahing oista, vammoistataimuistatuoteturvallisuusongelmasta, jotkajohtuvatyrityksestäkorjatatuo te, jokaeinoudatahuolellisestinäitäkorjaus- ja huolto-ohjeita. Takuueikosketuotteenvaurioita, jotkaovataiheutuneetsiitä, ettäjokinmuuhenkilökuin Samsung certiÿed -palveluntarjoajayrittääko rjatatuotteen.

! HUOMIO

• Sivustossamainittu osan nimisaattaa olla sama kuintässäoppaassa. Varmista, ettävalitsetoikean osan nimen.
• Sarananvaihtaminenvaatiiäärimmäistävarovaisuutta, koskasiihenkuuluu oven irrottaminen.
• Muistakäyttääsuojakäsineitäkorjaustöidenaikana.

Jääkaapintodellinenkuva ja osatvoivatvaihdellamallista ja maastariippuen.

01 Metal Cooling 02 03 04

01 Ylinsarana (Vasen ja oikea)

03 Laatikko (Lokero ja kori)

02 Tiiviste (Viite- ja fre-ovi)

04 Ala sarana (vasen ja oikea)

! HUOMIO

Varmista, ettäkiinnitättiivistäntiukasti. Muussatapauksessajääkaapistavoivuotaakylmäälmaa.

Tiivistysirrottaa

Vedātiivisteenkulmasta

Avaaovi ja irrotatiivisteovelta.

[Purkaminen]

1. Vedätiivisteen 4 kulmaa.
2. Vedätiivistänkeskikohdasta.

Tiivistenuusiminen

Paina Tiivisteenkulmaa

Kiinnitäuusitiivistejääkaapinoveen. Varmista, etteiuudentiivisnän ja oven välillä ole rakoa.

[Kokoonpano]

1. Työnnätiivisteenneljääkulmaa.
2. Työnnätiivistönkeskikohdasta.

HUOMIO

Tarkista, että laatikkoonasetettuoikeinkiskoonasennuksenaikana.

Tiivistysirrottaa

Nostalaatikonetuosaavarovasti ja liu'uta se ulos.

Laatikoidenkiinnittäminenuudelleen

Laatikoidenkiinnittäminenuudelleennoudattaaniidenpoistovaiheidenkäänteistäjärjestystä.

Laatikoidenkiinnittäminenuudelleennoudattaa niidenpoistovaiheidenkäänteistäjärjestystä.

Saranatonvaihdettavairrottamallaovetyrst.

! HUOMIO

• Kun poistat ovia, ole erittäinvarovainen, koskaovetovatraskaita.
• Ennensarananvaihtamistaasetapehmeätyyny, kutenpahvi, oorille, jottaovieinaarmuuntu, kun asetatovet alas.
• Koskasaranatonkäsiteltävähuolellisesti ja korvattavakahdellataiuseammallahenkilöllä, suosittelemme, ettäsoitatammattitaitoistateknistäpalvelua.
• Jos irrotatsarananpitämälläoveakiinni, ovivoipudota ja aiheuttaavammoja.

•Varmista, ettäakseliontiukastikiinnisaranassa.
•Tarkista, että saranaontiukastikiinnikaapissa.
•Varmista, ettäjohtoliittimetonkytkettyoikein.
- Varo vahingoittamastajohtoja, kun kiinnitätyläkantta.

! VAROITUS

• Jääkaapinkallistaminen/laskeminenvaatiivähintään 2 henkilöä.
• Irrotavirtajohtoennenovienkääntämistä.

Tarvittavattyökalut (eitoimiteta)

Philipsinruuvimeisseli Litteäpääinenruuvimeisseli 11 mm kiintoavain

10 mm hylsyavain 8 mm hylsyavain 10 mm kiintoavain

Ylinsarana

1. Irrotavirtajohto ja irrota 1 peiteruuviristipäämeisselillä. Avaasittenpakastimenluukku ja löysääkansivetämälläkoukutsivuilta. Irrotakansinostamaankansisinuakohti.

2. Irrotakaksiyläkoteloa.

3. Irrotasaranaapitävätkolmepulttia.

4. Pura yläsana oven etuosasta.

Sarananvaihto

Mallinniminäyttäätältä: RS64R55**, RS64R56**, RS65R55***, RS65R56**, RS74R55***, RS75R56**, RS63R55**, RS63R56**

Keskisarana (vain 3-ovinen)

1. Kunyläsanaonpurettu, pura jääkaapinluukkuylös.

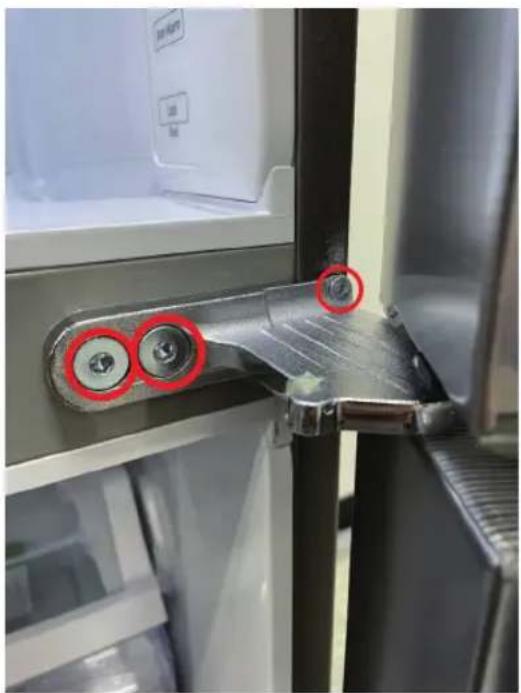

1. Irrotasaranaapitävätkolmepulttia, pura sarana-keskiosa

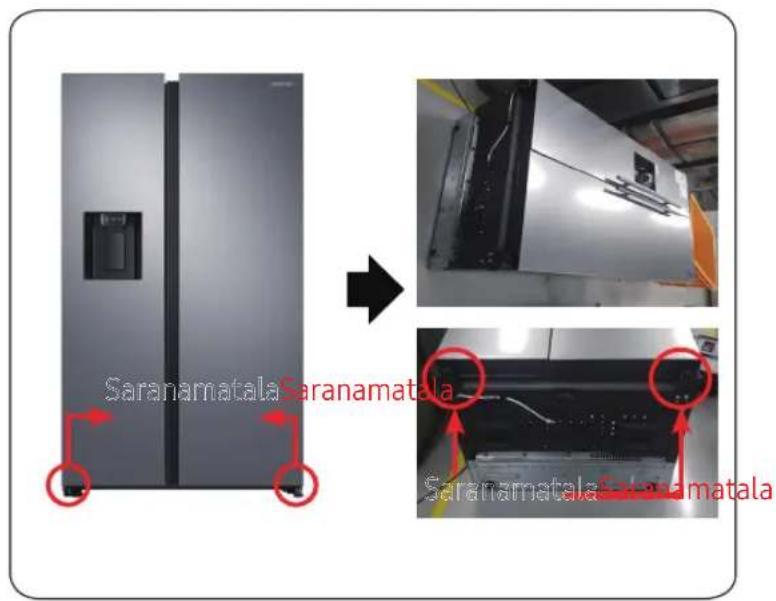

Ala sarana

Saranamatala Saranamatala Saranamatala Saranamatala

[Purkaminen]

1. Irrotavirtajohto.
2. Laskekaasetti.

! HUOMIO

• Täytyytyöskennelläenemmänkuin 2 henkilöä.
- Irrotavirtajohtopistorasiasta, ennenkuintoimityllä.

[Purkaminen]

1. Irrotaletku. (Vainsaranamatalavasen)
2. Poistovesiletkussa. (Vainsaranamatalavasen)
3. Irrotapultti(3ea). (Käytäkiintoavaintatai 10mm laatikkoavainta)
4. PoistasaranaMatala R/L.

[Kokoonpano]

1. Kokoasaranamatalallepohjaan. (Käytäkiintoavaintatai 10mm laatikkoavainta)
2. Liitäletku (vainsaranamatalavasen)
3. Asennavesiletkuun. (Vainsaranamatalavasen)

! HUOMIO

- Irrotavirtajohtopistorasiastaennenylläo levantoiminnonsuorittamista.

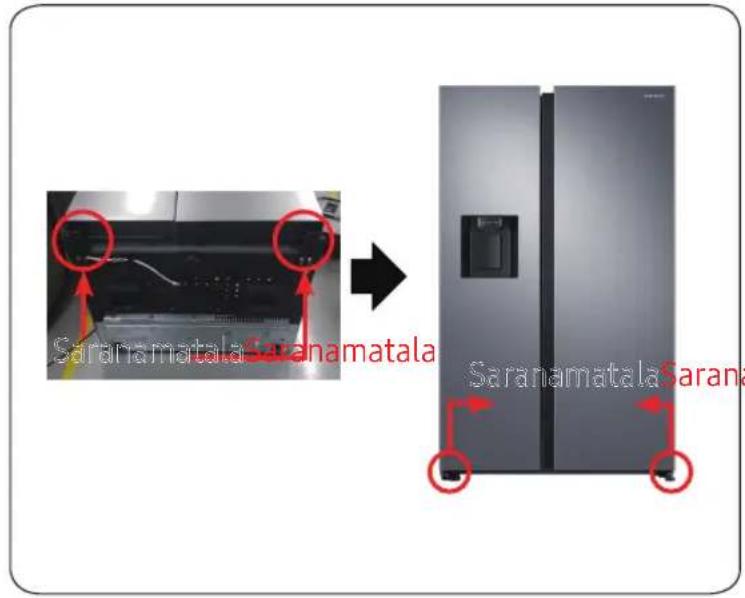

Ala sarana

Saranamatala-Saranamatala Saranamatala-Saranamatala

[Kokoonpano]

1. Asennasaranamatala R/L.
2. Laitasettipäälle.

! HUOMIO

ala • Täytyytyöskennelläenemmänkuin 2 henkilöä.
- Irrotavirtajohtopistorasiastaennenylläo levantoiminnonsuorittamista.
