MANUAL DE USUARIO RS64DG53R3B1 SAMSUNG

Dobradiça intermédia (apenas para frigorífico de 3 portas)

Manual de mantenimiento del usuario

1. Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto.
3. Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones y bisagras.

NOTA

En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.
• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.

La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

01 Metal Cooling 02 03 04

01 Bisagra superior (izquierda y derecha)

03 Cajón (bandeja y canasta)

02 Junta (Ref y puerta Fre)

04 Bisagra inferior (izquierda y derecha)

Reemplazo de juntas

PRECAUCIÓN

Asegúrese de colocar firmemente la junta. De lo contrario, puede producirse una fuga de aire frío del frigorífico.

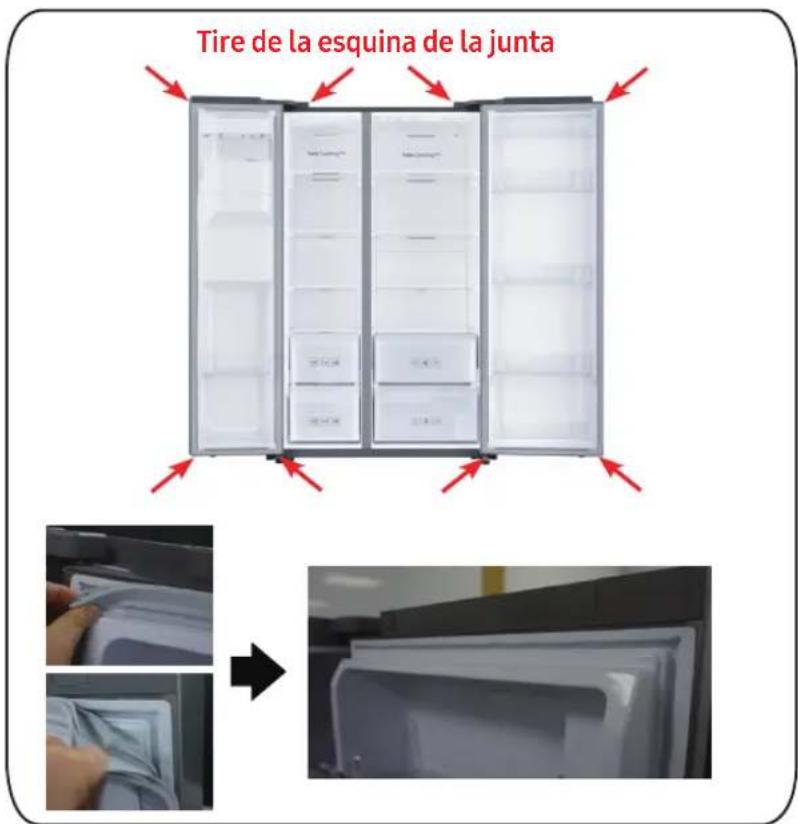

Para quitar la junta

Tire de la esquina de la junta

Abra la puerta y retire la junta de la puerta.

[Desmontaje]

1. Tire de las 4 esquinas de la junta.
2. Tire del centro de la junta.

Para reemplazar la junta

Empuje el centro de la junta.

Coloque una junta nueva en la puerta del refrigerador. Asegúrese de que no haya espacio entre la nueva junta y la puerta.

[Montaje]

1. Empuje las 4 esquinas de la junta.
2. Empuje el centro de la junta.

Reemplazo de cajón

PRECAUCIÓN

Compruebe que el cajón esté insertado correctamente en el riel durante el montaje.

Para quitar la junta

Levante suavemente la parte delantera del cajón y deslícelo hacia fuera.

Para volver a colocar los cajones

Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.

Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.

Para reemplazar las bisagras, primero deberá quitar las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.
• ntes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.
• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.
• Asegúrese de que el eje esté firmemente ajustado en la bisagra.
• Compruebe que la bisagra esté firmemente sujeta al gabinete.
• Asegúrese de que los conectores de los cables estén conectados correctamente.
• Tenga cuidado de no dañar los cables al sujetar la cubierta superior.

ADVERTENCIA

- Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.

- Desconecte el cable de alimentación antes de invertir las puertas.

Herramientasnecesarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Bisagra superior

1. Desconecte el cable de alimentación y retire 1 tornillo de la cubierta con un destornillador Phillips. A continuación, abra la puerta del congelador y tire de los ganchos de los laterales para aflojar la tapa. Levante la tapa hacia usted para separarla.

2. Desconecte las dos carcasas superiores.

3. Retire los tres tornillos que sujetan la bisagra.

4. Desmonte la bisagra superior de la puerta.

Reemplazo de la bisagra

El nombre del modelo se ve así: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Bisagra intermedia (solo para 3 puertas)

1. Después de desmontar la bisagra superior, desmonte la puerta del frigorífico.

1. Quite los tres pernos que sujetan la bisagra, desmonte la bisagra intermedia

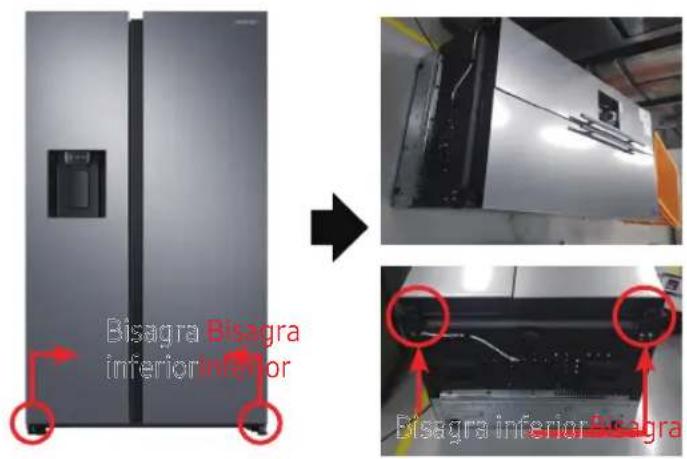

Bisagra inferior

Bisagra Bisagra inferior inferior Bisagra inferior Bisagra

[Desmontaje]

1. Desconecte el cable de alimentación.
2. Tumbe el conjunto.

! PRECAUCIÓN

• Deberán participar al menos 2 personas.
• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

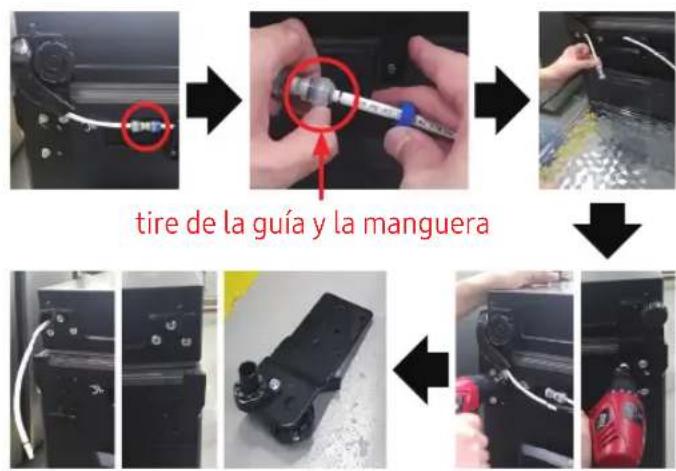

tire de la guía y la manguera

[Desmontaje]

1. Desconecte la manguera.
   (Solo para la bisagra inferior izquierda)
2. Deje correr el agua de la manguera.
   (Solo para la bisagra inferior izquierda)
3. Retire el perno (3ea).
   (Con una llave inglesa o una llave de caja de 10 mm)
4. Retire la inferior baja R / L.

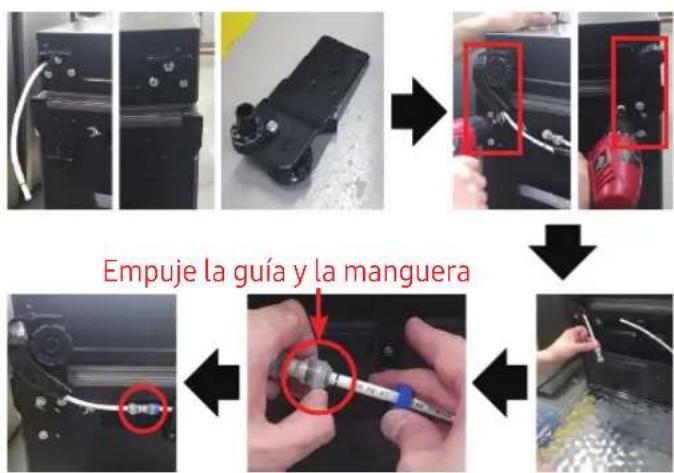

Empuje la guía y la manguera

[Montaje]

1. Monte la bisagra en la zona baja de la parte inferior.
   (Con una llave inglesa o una llave de caja de 10 mm)
2. Conectar la manguera (solo bisagra inferior izquierda)
3. Deje correr el agua de la manguera. (Solo para la bisagra inferior izquierda)

PRECAUCIÓN

- Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

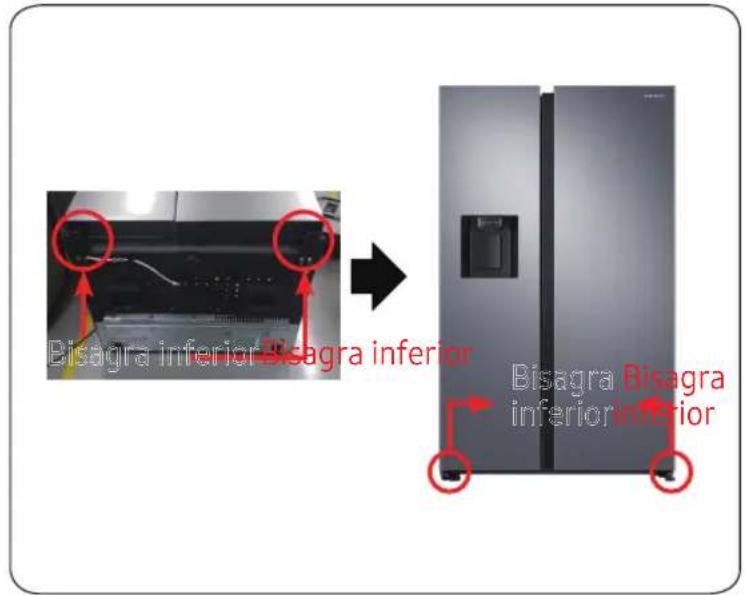

Bisagra inferior

Bisagra inferior Bisagra inferior Bisagra Bisagra inferior Bisagra inferior Bisagra inferior inferior

[Montaje]

1. Ensamble la bisagra inferior R / L.
2. Levante el conjunto.

PRECAUCIÓN

• Deberán participar al menos 2 personas.
• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.
