INSTRUKCJA OBSŁUGI RS64DG53R3B1 SAMSUNG

Instrukcja serwisowa Użytkownika

1. Na stronie http://samsung.com/support można sprawdzić, gdzie kupić części zamienne
2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia.
3. Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.
4. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie podanej na ilustracji w niniejszej instrukcji.
5. Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.
• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.
• Podczas wykonywania napraw należy nosić rękawice ochronne.

Rzeczywisty wygląd lodówki może się różnić w zależności od modelu i kraju.

01 Metal Cooling 02 03 04

01 Górny zawias (lewy i prawy)

03 Szuflada (taca i kosz)

02 Uszczelka (drzwi zamrażarki i lodówki)

04 Dolny zawias (lewy i prawy)

PRZESTROGA

Upewnić się, że uszczelka jest prawidłowo zamocowana. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze.

W celu wymontowania uszczelki

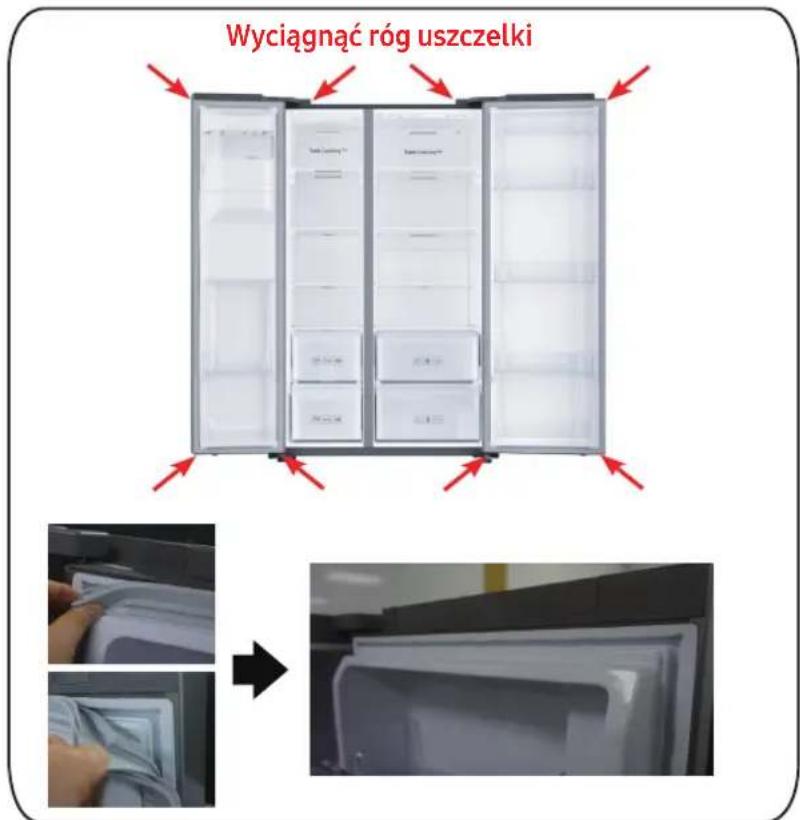

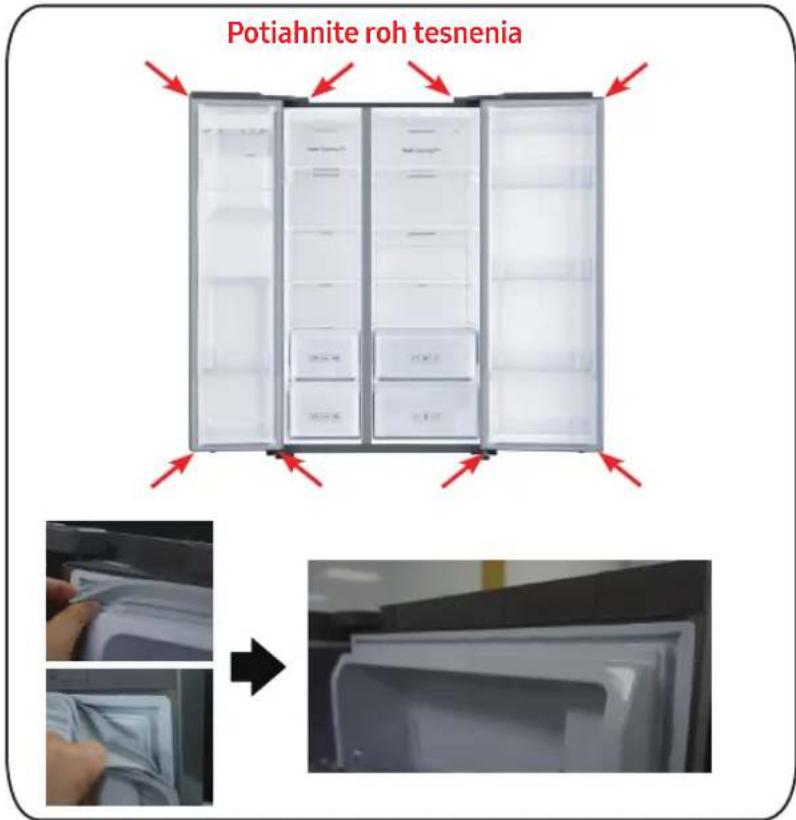

Wyciągnąć róg uszczelki

otwórz drzwi i zdejmij uszczelkę z drzwi.

[Demontaż]

1. Wyciągnąć 4 rogi uszczelki.
2. Wyciągnąć środek uszczelki.

Aby wymienić uszczelkę

Popchnąć rogi uszczelki

Założ nową uszczelkę na drzwi zamrażarki.

Sprawdź, czy nie ma szczelin między uszczelką a drzwiami.

[Montaž]

1. Popchnąć 4 rogi uszczelki.
2. Popchnąć środek uszczelki.

PRZESTROGA

W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny.

W celu wymontowania uszczelki

Lekko unieś przód szuflady, a następnie wysuń.

Aby ponownie zamontować szuflady

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Aby wymienić zawiasy, najpierw należy wymontować drzwi.

PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.
• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.
• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obstługą techniczną.
• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby i obrażeń ciała.
• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.
• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.
• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.
• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej.

OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.
• Przed odwróceniem drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy Śrubokręt płaski Klucz zwykły 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz zwykły 10 mm

Górny zawias

1. Odłączyć przewód zasilający i śrubokrętem krzyżakowym odkręcić 1 śrubę pokrywy. Następnie otworzyć drzwiczki zamrażarki i pociągnąć zaczepy po bokach, aby poluzować pokrywę. Unieść pokrywę do siebie, aby ją odłączyć.

2. Odłączyć dwie górne obudowy.

3. Wykręcić trzy śruby mocujące zawias.

4. Wymontować górny zawias z przedniej części drzwi.

Wymiana zawiasu

Nazwa modelu wygląda tak: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Środkowy zawias (tylko dla wersji 3-drzwiowej)

1. Po zdemontowaniu górnego zawiasu, zdemontować drzwi lodówki, unosząc je do góry.

1. Wykręcić trzy śruby mocujące zawias i wymontować zawias-środkowy

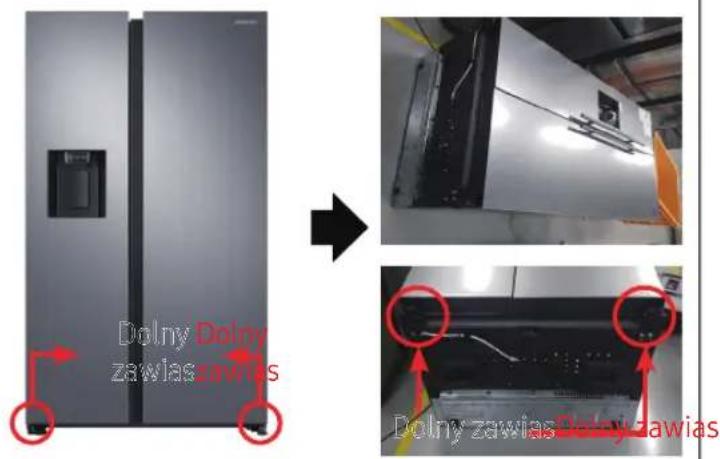

Dolny zawias

Dolny Dolny zawias Zawias Dolny zawias Dolny zawias

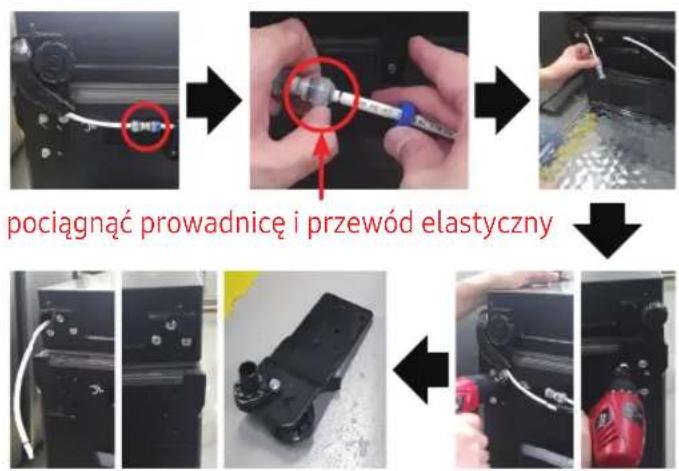

pociągnąć prowadnicę i przewód elastyczny

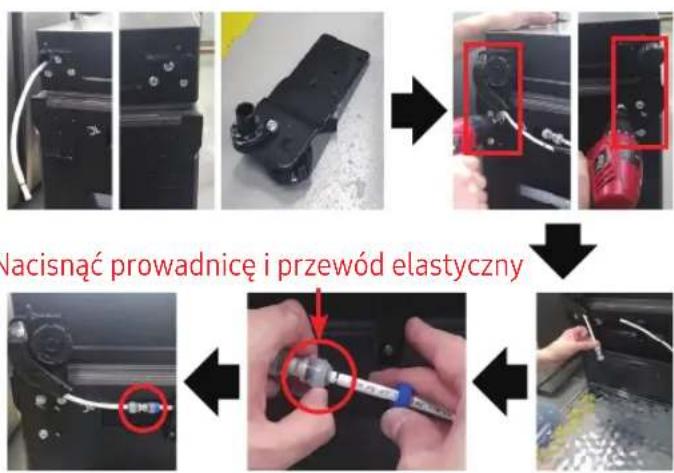

nacisnąć prowadnicę i przewód elastyczny

[Demontaż]

1. Odłączyć przewód zasilający.
2. Ułożyć zestaw.

⚠️ PRZESTROGA

• Musi pracować więcej niż 2 osoby.
• Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

[Demontaż]

1. Odłączyć przewód elastyczny. (Tylko zawias dolny lewy)
2. Woda wydechu w wężu. (Tylko zawias dolny lewy)
3. Wykręcić śrubę (3ea). (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
4. Wymontować dolny zawias P/L.

[Montaž]

1. Zamontować dolny zawias u spodu. (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
2. Podłączyć przewód elastyczny (tylko zawias dolny lewy)
3. Woda zbiorcza w wężu. (Tylko zawias dolny lewy)

PRZESTROGA

- Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

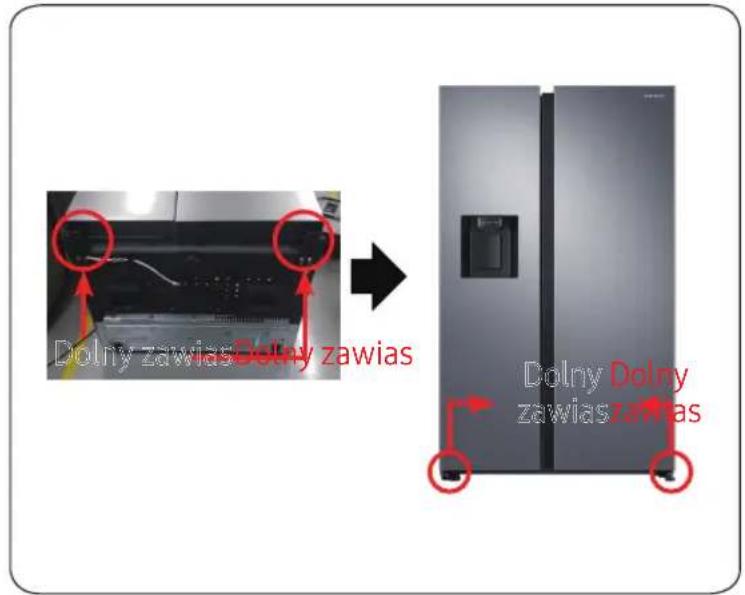

Dolny zawias

Dolny zawias Dolny zawias Dolny Dolny zawias

[Montaž]

1. Zamontować dolny zawias P/L.
2. Założyć zestaw.

PRZESTROGA

• Musi pracować więcej niż 2 osoby.
- Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.
