ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DWH205DH DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 63

Fig. A

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ DWH205DH

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DWH205DH
Táση V	AC	18
Túπος 1
Πίεση επαφής N 80
Μικρή κεφαλή
Μέγιστη διάμετρος τρυπανιού mm 12
Μέγιστο μήκος τρυπανιού (συνολικά) mm 180
Μέγιστο βάθος διάτρησης mm 180
Στάνταρ κεφαλή
Μέγιστη διάμετρος τρυπανιού mm 26
Μέγιστο μήκος τρυπανιού (συνολικά) mm 180
Μέγιστο βάθος διάτρησης mm 180
Μεγάλη κεφαλή
Μέγιστη διάμετρος τρυπανιού mm 38
Μέγιστο μήκος τρυπανιού (συνολικά) mm 180
Μέγιστο βάθος διάτρησης mm 180
Συμβατότητα εργαλείων DCH263 μόνο
Βάρος kg 1,5

Δήλωση Συμμόρφωσης - Ε.Κ.

Οδηγία περί μηχανικού εξοπλισμού

Συστημα Εξαγωγης Σκονης DWH205DH

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες:

2006/42/EK, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DFWALT.

Mr. Rergel

Markus Rompel

Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης

D-65510, Idstein, Γερμανία

07.01.2019

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο οοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επιλοδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επιλιδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπήλώνει κίνδυνο ηλεκτροπληξίας.

Υδηλώνει κίνδυνο πυρκαγιάς.

Οδηγίες Ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πάντα τηρείτε τους κανονιομούς αφαιλείας που ισχύουν στη χώρα σας για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματιομού.

Διαβάστε προσεκτικά όλο το παρόν εγχειρίδιο πριν χρησιμοποιήσετε το προσάρτημα. Επίσης συμβουλευτείτε το εγχειρίδιο οποιουδήποτε ηλεκτρικού εργαλείου πρόκειται να χρησιμοποιηθεί με αυτό το προσάρτημα.

ΦΥΛΑΞΕΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Γενικοί Κανόνες Ασφαλείας

a) Διατηρείτε την περιοχή εργασίας καθαρή. Οι ακατάστατοι χώροι και πάγκοι ευνοούν τους τραυματισμούς.

ΕλλΗΝΙΚά

β) Κρατάτε τα παιδιά μακριά. Μην αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη για παιδιά κάτω των 16 ετών.

γ) Χρησιμοποιείτε κατάλληλο εργαλείο. Η προβλεπόμενη χρήση περιγράφεται στο παρόν εγχειρίδιο οδηγιών. Μην αναγκάζετε μικρά εργαλεία ή προσαρτήματα να εκτελέσουν την εργασία εργαλείου βαρέως τύπου. Το εργαλείο θα εκτελέσει την εργασία καλύτερα και ασφαλέστερα με την προβλεπόμενη ένταση χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση οποιουδήποτε παρεικομένου ή προσαρτήματος ή η εκτέλεση οποιασδήποτε εργασίας με αυτό το εργαλείο, πέραν των όσων συνιστώνται στο παρόν εγχειρίδιο οδηγιών, μπορεί να παρουσιάσει κίνδυνο τραυματισμού.

Πρόσθετοι Ειδικοί Κανόνες Ασφαλείας Για Συστήματα Εξαγωγής Σκόνης

• Χρησιμοποιείτε μάσκα προστασίας από τη σκόνη για να κρατήσετε τη σκόνη μακριά από τις αναπνευστικές οδούς κατά τη διάτρηση και κατά τις εργασίας σέρβις στο εργαλείο ή στα αξεσουάρ του.
• Πάντα να χρησιμοποιείτε την πλευρική λαβή στο περιστροφικό κρουστικό δράπανο, ακόμα και όταν έχει συνδεθεί η μονάδα εξαγωγής σκόνης.
• Να χρησιμοποιείται μόνο αν το φίλτρο είναι στη θέση του.
• Μη χρησιμοποιείτε το προσάρτημα για εφαρμογές διάτρησης σε ξύλο, χάλυβα ή πλαστικό.
• Μη χρησιμοποιείτε το προσάρτημα σε εφαρμογές διάτρησης πυρήνα (καρότου).
• Μη χρησιμοποιείτε το προσάρτημα σε εφαρμογές σμίλευσης.
• Χρησιμοποιείτε με το προσάρτημα αυτό μόνο ηλεκτρικά εργαλεία που συνιστά η DEWALT. Για περιοσότερες πληροφορίες σχετικά με τα ηλεκτρικά εργαλεία DEWALT που είναι συμβατά με αυτό το προσάρτημα, απευθυνθείτε στον τοπικό σας έμπορο. Σχετικά ανατρέξτε στις διευθύνσεις στο πίσω μέρος του εγχειριδίου ή επισκεφθείτε τον ιστότοπο www.dewalt.com.
• Μη χρησιμοποιείτε το εργαλείο σε συνθήκες υγρασίας ή διαβροχής.
• Μην επιτρέψετε να χρησιμοποιηθεί σαν παιχνίδι. Απαιτείται αυξημένη προσοχή όταν χρησιμοποιείται από παιδιά ή κοντά σε αυτά.
• Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται στο παρόν εγχειρίδιο. Χρησιμοποιείτε μόνο τα προσαρτήματα που συνιστά ο κατασκευαστής.
• Μην τοποθετήσετε οποιοδήποτε αντικείμενο μέσα στα ανοίγματα. Μην το χρησιμοποιήσετε αν οποιοδήποτε άνοιγμα είναι φραγμένο. Διατηρείτε το απαλλαγμένο από σκόνη, χνούδια, τρίχες και οτιδήποτε μπορεί να ελαττώσει τη ροή του αέρα.

• Κρατήστε μαλλιά, χαλαρά ρούχα, δάκτυλα και όλα τα μέρη του σώματος μακριά από ανοίγματα και κινούμενα μέρη.

• Μη χρησιμοποιείτε το προϊόν για συλλογή εύφλεκτων ή καύσιμων υγρών, όπως βενζίνη και μην το χρησιμοποιείτε σε χώρους όπου ενδέχεται να υπάρχουν αυτά.

• Να μη χρησιμοποιείται με φίλτρο που έχει υποστεί ζημιά. Να αντικαθιστάτε άμεσα τυχόν φίλτρο που έχει υποστεί ζημιά.
• Ποτέ μη μεταφέρετε το ηλεκτρικό εργαλείο από το προσάρτημα εξαγωγής σκόνης.

Υπολειπόμενοι Κίνδυνοι

Οι ακόλουθοι κίνδυνοι είναι εγγενείς στη χρήση του συστήματος εξαγωγής σκόνης:

- Τραυματισμοί που προκαλούνται από επαφή με περιστρεφόμενα ή θερμά μέρη του εργαλείου

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, οριομένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
- Κίνδυνος σύνθλιψης δακτύλων κατά την αλλαγή παρελκομένου.
- Κίνδυνοι υγείας που προκαλούνται από την εισπνοή σκόνης που αναπτύσσεται κατά την εργασία σε σκυρόδεμα και/ή τοιχοποιία.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Σύστημα εξαγωγής σκόνης
1 Μικρή κεφαλή εξαγωγής σκόνης
1 Στάνταρ κεφαλή εξαγωγής σκόνης
1 Εγχειρίδιο οδηγιών
- Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.
- Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Σημάνσεις πάνω στο σύστημα εξαγωγής σκόνης

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Θεεή Κωδικου Ημερομηνιας (Εικ. [figure] F)

Ο κωδικός ημερομηνίας 18, ο οποίος περιλαμβάνει επίσης το έτος καταοκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2019 XX XX

Έτος κατασκευής

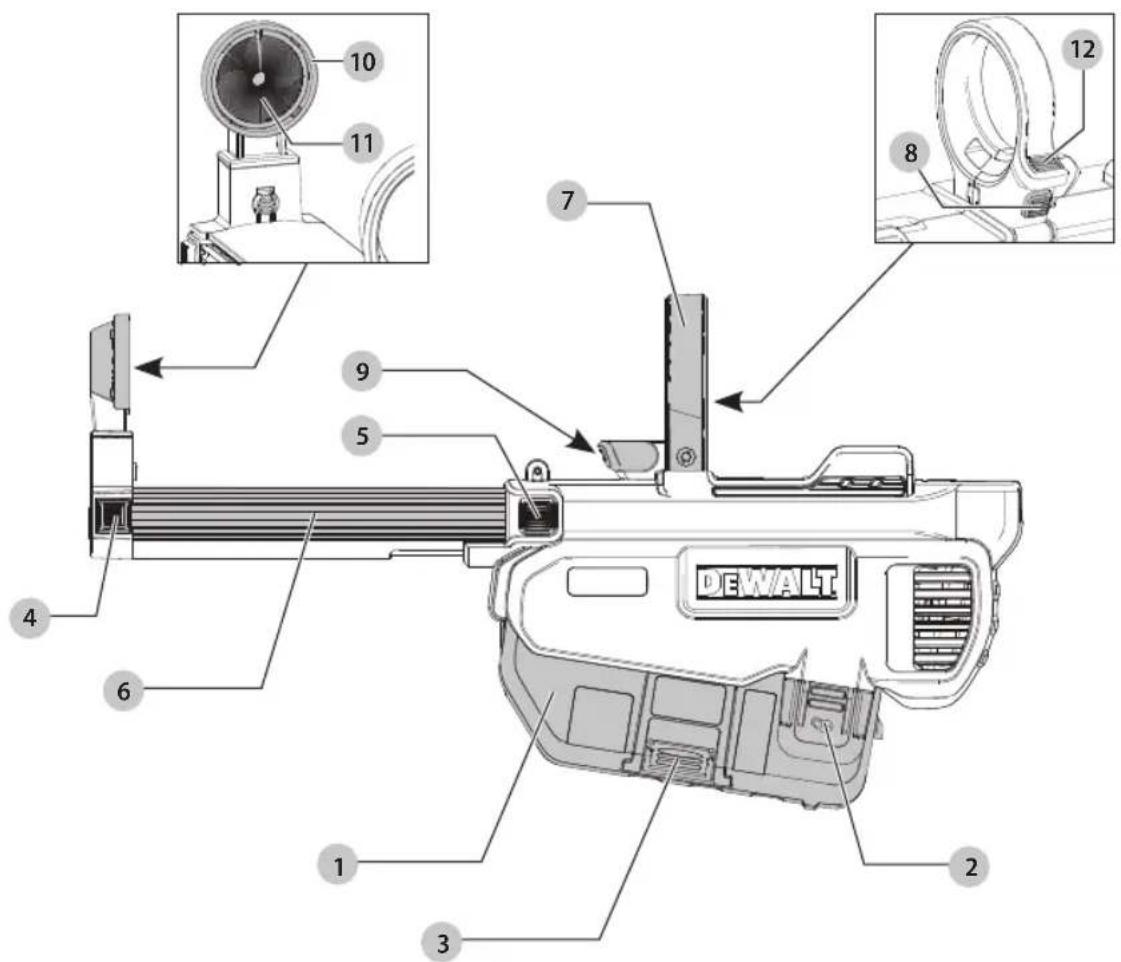

Περιγραφή (εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το προφικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωλικός τραυματιομός.

1 Κουτί συλλογής σκόνης

2 Κουμπιά απελευθέρωσης κουτιού συλλογής σκόνης
3 Μηχανισμός καθαρισμού φίλτρου
4 Κουμπί ρύθμισης βάθους
5 Κουμπί ρύθμισης για το μήκος τρυπανιού
6 Τηλεσκοπικός μηχανισμός
7 Δακτύλιος εξαγωγής σκόνης

8 Κουμπί απελευθέρωσης δακτυλίου εξαγωγής σκόνης
9 Φως εργασίας
10 Κεφαλή εξαγωγής σκόνης
11 Воúρτσα σκόνης
12 Κουμπί ασφάλισης δακτυλίου εξαγωγής σκόνης

Προοριζομενη Χρηση

Το σύστημα εξαγωγής σκόνης DWH205DH έχει σχεδιαστεί για την εξαγωγή της σκόνης σε επαγγελματικές εργασίες κρουστικής διάτρησης σε τοιχοποία ή σκυρόδεμα και με συμπαγή τρυπάνια τοποθετημένα στο ηλεκτρικό εργαλείο. Νά

ΜΗ χρησιμοποιείται για διάτρηση πλαστικού, ξύλου ή μετάλλου. na ΜΗ χρησιμοποιείται με κοϊλα εξαρτήματα ή με κορώνες δειγματοληψίας (ποτηροτρύπανα).

Αυτό το σύστημα εξαγωγής σκόνης θα εφαρμόζει στο κρουστικό εργαλείο μπαταρίας DEWALT DCH263 18 V SDS PLUS

Na MH χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Το σύστημα εξαγωγής σκόνης είναι ένα προσάρτημα για χρήση με επαγγελματικά ηλεκτρικά εργαλεία.

MHN αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απατείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Φως εργασίας (Εικ. Α)

ΠΡΟΣΟΧΗ: Μην κοιτάζετε μέσα στο φως εργασίας.

Υπάρχει ένα φως εργασίας 9 το οποίο βρίσκεται στο πάνω τμήμα του συστήματος εξαγωγής σκόνης. Το φως εργασίας ενεργοποιείται όταν πατάτε το διακόπτη σκανδάλης και απενεργοποιείται αυτόματα 20 δευτερόλεπτα μετά την απελευθέρωση του διακόπτη σκανδάλης. Όσο παραμένει πατημένος ο διακόπτης σκανδάλης, παραμένει αναμμένο και το φως εργασίας.

ΣΗΜΕΙΩΣΗ: Το φως εργασίας προορίζεται για το φωτιομό της άμεσης επιφάνειας εργασίας και δεν προορίζεται για χρήση ως φακός.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον και ξυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση

προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Προσάρτηση και αφαίρεση του συστήματος εξαγωγής σκόνης

Για να προσαρτήσετε το σύστημα εξαγωγής σκόνης (Εικ. Β–D)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε το κίνδυνο τροματιομού, ΠΑΝΤΑ χρησιμοποιείτε το εργαλείο με την πλευρική λαβή σωστά εγκατεστημένη και καλά σφιγμένη. Αν δεν γίνει αυτό, μπορεί να προκληθεί ολίσθηση της πλευρικής λαβής κατά τη λειτουργία του εργαλείου και επακόλουθη απώλεια ελέγχου. Κρατάτε το εργαλείο και με τα δύο χέρια για να μεγιστοποιείτε τον έλεγχο.

1. Αφαιρέστε το πακέτο μπαταρίας, το τρυπάνι, την πλευρική λαβή και τη ράβδο ρύθμισης βάθους, αν έχουν προσαρτηθεί στο περιστροφικό κρουστικό εργαλείο.
2. Πιέστε το κουμπί απελευθέρωσης 8 του δακτυλίου εξαγωγής σκόνης για να ανοίξετε τον δακτύλιο εξαγωγής σκόνης 7.
3. Κρατώντας το μπροστινό μέρος του συστήματος εξαγωγής σκόνης, εισάγετε το κρουστικό εργαλείο μέσα στο σύστημα εξαγωγής σκόνης όπως δείχνει η Εικόνα C, διασφαλίζοντας ότι ο δακτύλιος εξαγωγής σκόνης εδράζει στο κολάρο του κρουστικού εργαλείου 17 και οι ηλεκτρικοί σύνδεσμοι 13 στο κρουστικό εργαλείο ευθυγραμμίζονται με τους ηλεκτρικούς συνδέσμους στο σύστημα εξαγωγής σκόνης 14 (Εικ. D). Οι ηλεκτρικοί σύνδεσμοι πρέπει να είναι καθαροί.

ΣΗΜΕΙΩΣΗ: Μην κρατάτε το σύστημα εξαγωγής σκόνης από το κουτί συλλογής σκόνης όταν το συνδέετε στο κρουστικό εργαλείο.

1. Με το κρουστικό εργαλείο να έχει εισαχθεί πλήρως στο σύστημα εξαγωγής σκόνης, πιέστε το κουμπί ασφάλισης 12 του δακτυλίου εξαγωγής σκόνης για να κλείσει. Όταν έχει ασφαλίσει στη θέοη του, θα παραχθεί χαρακτηριστικός ήχος «κλικ».
2. Εγκαταστήστε την πλευρική λαβή στο κρουστικό εργαλείο.
3. Ελέγξτε για να δείτε αν το σύστημα εξαγωγής σκόνης έχει εγκατασταθεί σωστά πάνω στο περιστροφικό κρουστικό εργαλείο:

a. Εγκαταστήστε το σύστημα εξαγωγής σκόνης.
b. Ξεκινήστε την εργαοία διάτρησης και σταματήστε μετά από 6 mm.
c. Ανυψώστε το εργαλείο και ελέγξτε αν λειτουργεί η εξαγωγή σκόνης.
d. Αν το σύστημα εξαγωγής σκόνης λειτουργεί σωστά συνεχίστε την εργασία σας.

Για να αφαιρέσετε το σύστημα εξαγωγής σκόνης (Εικ. Β, Ρ)

Για να αφαιρέσετε το σύστημα εξαγωγής σκόνης:

1. Αφαιρέστε την πλευρική λαβή από το κρουστικό εργαλείο.

ΕλλΗΝΙΚά

1. Πιέστε το κουμπί απελευθέρωσης 8 του δακτυλίου εξαγωγής σκόνης για να ανοίξετε τον δακτύλιο εξαγωγής σκόνης 7 και τραβήξετε το κρουστικό εργαλείο έξω από το σύστημα εξαγωγής σκόνης.

Η πλευρική λαβή πρέπει να αφαιρεθεί για να φυλαχτεί το σύστημα εξαγωγής σκόνης σωστά μέσα στο κουτί μεταφοράς.

Προσάρτηση και αφαίρεση μικρής, στάνταρ και μεγάλης κεφαλής εξαγωγής σκόνης (Εικ. Η)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε εγκεκριμένη προστασία μάσκαν και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία.

Η βούρτοα σκόνης 11 θα φθαρεί κατά τη χρήση και θα πρέπει να αντικατασταθεί ταυτόχρονα με το φίλτρο.

• Εισάγετε την κεφαλή εξαγωγής σκόνης 10 μέσα στο άκρο του τηλεσκοπικού μηχανισμού όπως δείχνει η Εικόνα Η. Η κεφαλή θα κουμπώσει στη θέση της.
  • Για να αφαιρέσετε από τη μονάδα μια κεφαλή εξαγωγής σκόνης, πιέστε και κρατήστε πατημένο το κουμπί απελευθέρωσης 16. Τραβήξτε την κεφαλή εξαγωγής σκόνης προς τα πάνω και έξω.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες και τις ισχύουσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κατάνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη δική σας ασφάλεια, διαβάστε το εγχειρίδιο οδηγών του εργαλείου πριν χρηοιμοποιήσετε οποιοδήποτε αξεουάρ. Η μη τήρηση των προειδοποιήσεων αυτών μπορεί να προκαλέσει οωματική βλάβη και οοβαρή ζημιά στο εργαλείο και στο αξεουάρ. Όταν διενεργείτε σέρβις στο εργαλείο αυτό, χρηοιμοποιείτε μόνο ανταλλακτικά πανομοιότυπα με το αρχικό εξάρτημα.

Κατάλληλη θέση χεριών (εικ. Ε)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στην κύρια λαβή και το άλλο χέρι στην πλευρική λαβή

του κρουστικού εργαλείου. Η πλευρική λαβή πρέπει να εγκατασταθεί, για τη σωστή χρήση.

Διακόπτης

Το σύστημα εξαγωγής σκόνης ξεκινά αυτόματα όταν τίθεται σε λειτουργία το περιστροφικό κρουστικό εργαλείο και σταματά λίγα δευτερόλεπτα αφού απενεργοποιηθεί το κρουστικό εργαλείο.

Μηχανισμός καθαρισμού φίλτρου

Ο μηχανισμός καθαρισμού φίλτρου είναι μια λειτουργία που χρησιμολοιεί το μοτέρ του περιστροφικού κρουστικού εργαλείου για να περάσει αέρα εξαναγκασμένα μέσα από το φίλτρο. Ανατρέξτε στην ενότητα Εκκένωση του κουτιού συλλογής σκόνης για οδηγίες σχετικά με τη σωστή χρήση.

Ηλεκτρονική καθυστέρηση απενεργοποίησης

Μετά την απενεργοποίηση του περιστροφικού κρουστικού εργαλείου, το σύστημα εξαγωγής σκόνης θα λειτουργήσει για μερικά δευτερόλεπτα ακόμα, για να απομακρύνει τα υπολειπόμενα σωματίδια σκόνης από τα εσωτερικά μέρη και για να συγκεντρώσει τη σκόνη στο κουτί συλλογής σκόνης.

Ρύθμιση του τηλεσκοπικού μηχανισμού σύμφωνα με το μήκος του τρυπανιού (Εικ. Α)

1. Εισάγετε το κατάλληλο τρυπάνι.
2. Τραβήξτε τον τηλεσκοπικό μηχανισμό 6 προς τα έξω και κρατήστε το στο μέγιστο μήκος διαδρομής του.
3. Πιέστε και κρατήστε πατημένο το κουμπί ρύθμισης για το μήκος τρυπανιού 5 που βρίοκεται στο πλάι του συστήματος εξαγωγής σκόνης και συμπτύξτε τον τηλεσκοπικό μηχανισμό με τρόπο ώστε η κεφαλή εξαγωγής σκόνης 10 να βρεθεί στο άκρο του τρυπανιού.
4. Ελευθερώστε το κουμπί ρύθμισης για το μήκος τρυπανιού και τον τηλεσκοπικό μηχανισμό. Ο τηλεσκοπικός μηχανισμός θα ασφαλίσει στη θέση του με χαρακτηριστικό ήχο «κλικ».
5. Για επαναφορά του τηλεσκοπικού μηχανισμού, πιέστε το κουμπί ρύθμισης για το μήκος τρυπανιού και εκτείνετε τον τηλεσκοπικό μηχανισμό ως το τέλος της διαδρομής του. Ελευθερώστε το κουμπί ρύθμισης για το μήκος τρυπανιού και τον τηλεσκοπικό μηχανισμό.

Ρύθμιση του βάθους διάτρησης (Εικ. Α)

1. Εισάγετε το κατάλληλο τρυπάνι.
2. Συμπτύξτε τον τηλεσκοπικό μηχανισμό 6 έτοι ώστε να προεξέχει το απαιτούμενο μήκος τρυπανιού μπροστά από την κεφαλή εξαγωγής σκόνης 10 και αντιστοιχεί στο επίθυμητό βάθος οπής.
3. Πιέστε και κρατήστε πατημένο το κουμπί ρύθμισης βάθους 4 και μετακινήστε το κατά μήκος του τηλεσκοπικού μηχανισμού όσο είναι εφικτό.

4. Ελευθερώστε το κουμπί ρύθμισης βάθους και τον τηλεσκοπικό μηχανισμό. Τώρα ο τηλεσκοπικός μηχανισμός δεν θα εκτείνεται πέρα από το ρυθμιομένο βάθος.

5. Για να επαναφέρετε το μέγιστο βάθος διάτρησης, πιέστε και κρατήστε πατημένο το κουμπί ρύθμισης βάθους και μετακινήστε το πλήρως έως το τέλος του τηλεσκοπικού μηχανισμού. Ελευθερώστε το κουμπί ρύθμισης βάθους.

'Αδειασμα του κουτιού συλλογής σκόνης (Εικ. F, G)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε εγκεκριμένη προστασία μένων και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία.

Π! ΣΟΧΗ: Μην καθαρίζετε με νερό ή πεπιεομένο αέρα.

Το κουτί συλλογής σκόνης 1 πρέπει να εκκενώνεται μόλις η απόδοση έχει μειωθεί αιοθητά ή όταν έχει γεμίσει.

1. Πιέστε τα κουμπιά 2 απελευθέρωσης του κουτιού συλλογής σκόνης και απομακρύνετε το κουτί συλλογής σκόνης από το σύστημα εξαγωγής σκόνης. Μόλις απομακρυνθεί ο μηχανισμός ασφάλισης από το σύστημα εξαγωγής σκόνης, θα απασφαλιστεί και η πάνω άρθρωση, επιτρέποντας την πλήρη αφαίρεση του κουτιού συλλογής σκόνης.

2. Για να αδειάσετε το κουτί συλλογής σκόνης 1, τοποθετήστε το πάνω από κατάλληλο δοχείο που θα δεχτεί την περιεχόμενη σκόνη. Ανυψώστε την ασφάλιοη 15 για να ανοίξετε το κουτί συλλογής σκόνης, διαχωρίζοντας το δοχείο από το κάλυμμα. Με απαλό χτύπημα του κουτιού συλλογής οθόνης θα διευκολυνθεί η απομάκρυνση τυχόν σκόνης που είναι παγιδευμένη μέσα στο φίλτρο. Αφού έχουν αδειάσει το κάλυμμα φίλτρου και το δοχείο, επανασυνδέστε τα και βεβαιωθείτε ότι η ασφάλιοη 15 απελευθέρωσης τους συγκροτήματος έχει στερεωθεί σωστά. Βλ. Εικόνα G.

3. Για να επανασυνδέσετε το κουτί συλλογής σκόνης στο σύστημα εξαγωγής σκόνης, πρώτα εισάγετε το στρογγυλεμένο προφίλ της πάνω άρθρωσης μέσα στην εσοχή στο σύστημα εξαγωγής σκόνης. Περιοτρέψτε το κουτί συλλογής σκόνης προς τα κάτω ώστε τα κουμπιά απελευθέρωσης να κουμπώσουν ξανά στη θέση τους. Βλ. Εικόνα F.

4. Με το κουτί συλλογής σκόνης σωστά εγκατεστημένο, πιέστε το μηχανισμό καθαρισμού φίλτρου 3 και κατόπιν πιέστε τη σκανδάλη του εργαλείου. Αφήστε το σύστημα να λειτουργήσει για 5 λεπτά και ελευθερώστε τη σκανδάλη. Αυτό πρέπει να γίνεται μετά από κάθε εκκένωση του κουτιού συλλογής σκόνης.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιοτη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαριομό. Αδειάζετε το σύστημα εξαγωγής σκόνης περιοδικά ή όταν έχει μειωθεί αισθητά η απόδοσή του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον παλενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση

προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Αντικατάσταση του συγκροτήματος φίλτρου του κουτιού συλλογής σκόνης (Εικ. Τ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε εγκεκριμένη προστασία μάσων και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία.

ΣΗΜΕΙΩΣΗ: Το φίλτρο θα πρέπει να αντικαθίσταται μετά από κάθε 350 κύκλους γεμάτο-σε-κενό του κουτιού φίλτρου.

1. Πιέστε τα κουμπιά 2 απελευθέρωσης του κουτιού συλλογής σκόνης και απομακρύνετε το κουτί συλλογής σκόνης από το σύστημα εξαγωγής σκόνης. Μόλις απομακρυνθεί ο μηχανισμός ασφάλισης από το σύστημα εξαγωγής σκόνης, θα απασφαλιστεί και η πάνω άρθρωση, επιτρέποντας την πλήρη αφαίρεση του κουτιού συλλογής σκόνης.
2. Απορρίψτε το κουτί συλλογής σκόνης 1 και αντικαταστήστε το με νέο κουτί φίλτρου.
3. Επαναουνδέστε το κουτί συλλογής σκόνης στο σύστημα εξαγωγής σκόνης. Πρώτα εισάγετε το στρογγυλεμένο προφίλ της πάνω άρθρωσης μέσα στην εοοχή στο σύστημα εξαγωγής σκόνης. Περιστρέψτε το κουτί συλλογής σκόνης προς τα κάτω ώστε τα κουμπιά απελευθέρωσης να κουμπώσουν ξανά στη θέση τους με χαρακτηριστικό ήχο «κλικ».

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε εγκεκριμένη προστασία ματων και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρηοιμοποιήσετε βούρτοα ή των συμένο αέρα για να καθαρίσετε το συλλέκτη σκόνης ή το φίλτρο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή αὐνο σχυρές χημικές ουσίες για τον καθαριομό των μη μεταλλικών τυημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποίότητα των υλικών που χρησιμοποιούνται σε αυτά τα τυήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τυήμα του εργαλείου σε υγρό.

Κατά την εντατική χρήση ο συλλέκτης σκόνης αποφράσσεται από τη σκόνη. Ανατρέξτε στο τμήμα Αντικατάσταση του συγκροτήματος φίλτρου του κουτιού συλλογής σκόνης, στην ενότητα Συντήρηση.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ελειδή με το προϊόν αυτό δεν έχουν δεπραστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματιομού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που ελισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Belgique etLuxembourg België en Luxemburg	DrWALT - Belgium BVBAEgide Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DeWALT (Stanley Black&Decker AS)Roskildevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DeWALT	Richard Klinger Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DrWALT (Ελλάς) A.C.ΕΔΡΑ-ΓΡΑΦΙΔΑ : Στραβωνος 7& A. Boikayuειος, Γλυφάδο 166 74, ΑθήναSERVICE : Πμερος Τότας 2 (Χάνι Αθάμ) = 193 00 Απρόμιργος	Tηκ: 00302108981616Φαζ: 00302108983570	www.dewalt.grGreece. [e-mail]
España	DrWALT Iberica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DrWALT (Stanley Black & Decker France SAS)G2 Chemin de la BruyèreCS 60105,69574 DARDILLY Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DrWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland DrWALT	Building 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	www.dewalt.ieSales [e-mail]
Italia DrWALT	via Energypark 620871 Vimercate (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands DrWALT	Netherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge DeWALT	Postboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich	DrWALTWerkzeug Vorriebsges m.b.HOberlaaerstrasse 248, A - 1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DrWALTEd. D Dinis, Quina da FonteRua dos Malhoes 2 2A, 2a Esq.Qeiras e S. Juliao da Barra, paço de Arcos e Coxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DrWALTPL4700521 Helsinki, Suomi	Pub: 010 400 4333Faxsi: 0800 411 340	[e-mail]
Sverige	DrWALTBOX 9443122 MälndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticareet Bakanlığı tebliğince kullanım ömirü 7 yıldır.Stanley Black & Decker Turkey Alet Üretim San. Tic. Ltd.StiAND Kozyatağı - Igorenköy Mah. Umut Sok. AND Otis Sit. No: 10-12 / 82-83-84Atagehir/stanbul, Türkiye	Tel: [phone]Faxsi: [phone]	[e-mail]
United Kingdom	DrWALT, 270 Bath Road;Slough, Berks SL 1 4YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DeWALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DeWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
