ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCN661 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 180

'Εχετε επιλέξει ένα εργαλείο DEWALT. Η πολυετής εμπειρία, η σχολαστική διαδικασία ανάπτυξης προϊόντων και η καινοτομία, καθιστούν την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες για επαγγελματίες χρήστες ηλεκτρικών εργαλείων.

Τεχνικά στοιχεία

	DCN660 DCN661
Τάση V	_DC	18 18
Τύπος 1 1
Τύπος μλαταρίας Ιόντων λιθίου Ιόντων λιθίου
Μέθοδος ενεργοποίησης		Διαδοχική ενεργοποίηση / ενεργοποίηση με κρούση	Διαδοχική ενέργεια
Γωνία γεμιστήρα 20° 20°
Συνδετήρες
μήκος	mm 32 - 63 32 - 63
διάμετρος κορμού	mm 1.6 1.6
γωνία		20° 20°
Βάρος (χωρίς μλαταρία)	kg	2,4	2,4
Ενέργεια καρφώματος	J	48	48
Τιμές θορύβου και κραδασμών (άθροισμα τριαξονικών ανυσμάτων) σύμφωνα με το πρότυπο EN60745-2-16:
L_PA (επίπεδο ηχητικής πίεσης εκπομπής)	dB(A)	81 81
L_WA (επίπεδο ηχητικής ισχύος)	dB(A)	92 92
K (αβεβαιότητα για τη δεδομένη στάθμη ήχου)	dB(A)	3 3
Τιμή εκπομπών κραδασμών a_h =	m/s2	2,5 2,5
Αβεβαιότητα K =	m/s2	1,5 1,5

Το επίπεδο εκπομπών κραδασμών που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τη διαδικασία δοκιμής που ορίζει το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο. Μπορεί να χρησιμοποιηθεί για προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του εργαλείου. Όστόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών μπορεί να διαφέρει. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας.

Μια εκτίμηση του επιπέδου έκθεσης θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις συνέπειες των κραδασμών, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών ζεστών, οργάνωση των συνηθειών εργασίας.

Μπαταρία DCB140 DCB141 DCB142
Τύπος μπαταρίας Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου

Μλαταρία DCB143 DCB144 DCB145

Túpoç μπαταρίας lóvtων λιθίου lóvtων λιθίου lóvtων λιθίου
Táon VDC	14,4 14,4 14,4
Xωρητικότητα Ah 2,0 5,0 1,3
Bároc kg 0,30 0,52 0,30

Μπαταρία DCB180 DCB181 DCB182

Τύπος μπαταρίας Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου
Τάση V	18 18 18
Χωρητικότητα Ah 3,0 1,5 4,0
Βάρος kg 0,64 0,35 0,61

Μπαταρία DCB183/B DCB184/B DCB185

Τύπος μπαταρίας Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου
Τάση V	18 18 18
Χωρητικότητα Ah 2,0 5,0 1,3
Βάρος kg 0,40 0,62 0,35

Φορτιστής DCB105

Τάση ρεύματος δικτύου	V_AC	230
Τύπος μπαταρίας		10,8/14,4/18 Ιόντων λιθίου
Προσεγγιστικός χρόνοςφόρτισης μπαταρίας	min	25 (1,3 Ah)	30 (1,5 Ah)	40 (2,0 Ah)
		55 (3,0 Ah)	70 (4,0 Ah)	90 (5,0 Ah)
Βάρος kg		0,49

Φορτιστής DCB107

Τάση ρεύματος δικτύου	V_AC	230
Τύπος μπαταρίας		10,8/14,4/18 lόντων λιθίου
Προσεγγιστικός χρόνοςφόρτιοης μπαταρίας	min	60 (1,3 Ah)	70 (1,5 Ah)	90 (2,0 Ah)
		140 (3,0 Ah)	185 (4,0 Ah)	240 (5,0 Ah)
Βάρος kg		0,29

Φορτιστής DCB112

Τάση ρεύματος δικτύου	V_AC	230
Τύπος μπαταρίας		10,8/14,4/18 lόντων λιθίου
Προσεγγιστικός χρόνος	min	40 (1,3 Ah)	45 (1,5 Ah)	60 (2,0 Ah)
φόρτισης μπαταρίας		90 (3,0 Ah)	120 (4,0 Ah)	150 (5,0 Ah)
Βάρος	kg	0,36

Φορτιστής		DCB113
Τάση ρεύματος δικτύου	V_AC		230
Τύπος μπαταρίας		10,8/14,4/18 Ιόντων λιθίου
Προσεγγιστικός χρόνος	min	30 (1,3 Ah)	35 (1,5 Ah)	50 (2,0 Ah)
φόρτισης μπαταρίας		70 (3,0 Ah)	100 (4,0 Ah)	120 (5,0 Ah)
Βάρος kg		0,4

Φορτιστής		DCB115
Τάση ρεύματος δικτύου	V_AC	230
Τύπος μπαταρίας		10,8/14,4/18 Ιόντων λιθίου
Προσεγγιστικός χρόνοςφόρτιοης μπαταρίας	min	25 (1,3 Ah)	30 (1,5 Ah)	40 (2,0 Ah)
		55 (3,0 Ah)	70 (4,0 Ah)	90 (5,0 Ah)
Βάρος kg	0,5

Ασφάλειες:

Ευρώπη

Εργαλεία 230 V

10 Α, στο δίκτυο παροχής

Ορισμοί: Οδηγίες ασφαλείας

Οι πιο κάτω ορισμοί περιγράφουν το επίπεδο της σοβαρότητας για κάθε λέξη-σύμβολο. Διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδηλώνει μία άμεσα επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, θα επιφέρει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδηλώνει μία δυνητικά επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, θα μπορούσε να επιφέρει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση, η οποία, αν δεν αποτραπεί, μπορεί να επιφέρει μικρής ή μέτριας σοβαρότητας τραυματισμό.

ΣΗΜΕΙΩΣΗ: Υποδηλώνει μια πρακτική μη σχετιζόμενη με τραυματισμό, η οποία, αν δεν αποφευχθεί, μπορεί να επιφέρει υλική ζημία.

Επισημαίνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο πυρκαγιάς.

Δήλωση συμμόρφωσης EC ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

ΚΑΡΦΩΤΙΚΟ 18V XR 16 GA DCN660, DCN661

Η DEWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στα Τεχνικά στοιχεία είναι σε συμμόρφωση με τα εξής: 2006/42/EK, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Τα συγκεκριμένα προϊόντα συμμορφώνονται επίσης με τις Οδηγίες 2004/108/ΕΚ (μέχρι την 19.04.2016), 2014/30/ΕΕ (από την 20.04.2016) και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, απευθυνθείτε στην DEWALT στη διεύθυνση που ακολουθεί ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και υποβάλλει τη δήλωση για λογαριασμό της DEWALT.

Mr. Rergel

Markus Rompel

Διευθυντής Μηχανολογικού τμήματος DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 24.07.2015

ΛΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο οδηγιών.

Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

ΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις αναφέρεται στο εργαλείο που τροφοδοτείται με καλώδιο ή στο εργαλείο που τροφοδοτείται με μπαταρία.

1) ΑΣΦΑΛΕΙΑ ΧΩΡΟΥ ΕΡΓΑΣΙΑΣ

a) Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο εργασίας και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε ατυχήματα.
β) Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
γ) Κρατάτε παιδιά και παρευρισκόμενους μακριά, κατά τη χρήση ενός ηλεκτρικού εργαλείου. Εάν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο.

2) ΑΣΦΑΛΗΣ ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν στις πρίζες. Ποτέ μην τροποποιείτε το φις. Μη χρησιμοποιείτε προσαρμογείς φις με γειωμένα ηλεκτρικά εργαλεία. Η χρήση του εργοστασιακού φις και της κατάλληλης πρίζας μειώνει τον κίνδυνο ηλεκτροπληξίας.
β) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σωλήνες, σώματα καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή συνθήκες υψηλής υγρασίας. Η διείσδυση νερού στο ηλεκτρικό εργαλείο θα αυξήσει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, τραβήξετε ή αποσυνδέσετε το ηλεκτρικό εργαλείο. Κρατάτε το καλώδιο μακριά από θερμότητα, κοφτερές ακμές ή κινούμενα εξαρτήματα Τα φθαρμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Κατά τη χρήση του ηλεκτρικού εργαλείου σε εξωτερικούς χώρους, χρησιμοποιείτε καλώδιο επέκτασης που είναι κατάλληλο για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων κατάλληλων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν η χρήση του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία είναι αναπόφευκτη, τότε χρησιμοποιήστε πηγή ρεύματος με διάταξη ρελέ διαρροής (RCD). Η χρήση διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

a) Παραμένετε σε επαγρύπνηση, προσέχετε τι κάνετε και εφαρμόζετε την κοινή λογική όταν χρησιμοποιείτε ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
β) Να χρησιμοποιείτε εξοπλισμό προσωπικής προστασίας. Φοράτε πάντα προστασία ματιών. Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό προστασίας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.
γ) Αποφεύγετε την ακούσια ενεργοποίηση. Προτού συνδέσετε το καλώδιο τροφοδοσίας/την μπαταρία και προτού σηκώσετε ή μεταφέρετε το εργαλείο να βεβαιώνεστε ότι ο διακόπτης λειτουργίας είναι κλειστός. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλο στον διακόπτη λειτουργίας ή η σύνδεση της τροφοδοσίας σε ηλεκτρικά εργαλεία με ανοικτό διακόπτη λειτουργίας μπορεί να προκαλέσει ατυχήματα.
δ) Αφαιρείτε το κλειδί ρύθμισης προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Εάν στο περιστρεφόμενο τμήμα του ηλεκτρικού εργαλείου παραμείνει κάποιο κλειδί, τότε μπορεί να προκληθεί τραυματισμός.
ε) Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.
στ) Φοράτε κατάλληλη ενδυμασία. Μη φοράτε ρούχα με χαλαρή εφαρμογή ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
ζ) Αν παρέχονται διατάξεις για τη σύνδεση εξοπλισμού απομάκρυνσης και συλλογής της σκόνης, να βεβαιώνεστε ότι έχουν συνδεθεί και χρησιμοποιούνται σωστά. Η χρήση συστήματος συλλογής σκόνης μπορεί να μειώσει τους κινδύνους που σχετίζονται με αυτήν.

4) ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

a) Μην ασκείτε υπερβολική δύναμη στο ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο, εργάζεστε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.
β) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο αν ο διακόπτης δεν το ενεργοποιεί ή δεν το απενεργοποιεί. Τα ηλεκτρικά εργαλεία που δεν είναι δυνατόν να ελεγχθούν μέσω του διακόπτη είναι επικίνδυνα και πρέπει να επισκευάζονται.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος ή την μπαταρία από το ηλεκτρικό εργαλείο πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις, αλλάξετε αξεσουάρ ή αποθηκεύσετε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το εργαλείο ακούσια σε λειτουργία.
δ) Όταν δε χρησιμοποιείτε το ηλεκτρικό εργαλείο, φυλάσσετέ το μακριά από παιδιά και μην αφήνετε να το χρησιμοποιούν άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα χωρίς κατάλληλη εκπαίδευση.
ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγχετε για κακή ευθυγράμμιση ή μάγκωμα των κινούμενων μερών, για θραύση εξαρτημάτων και για οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Αν υπάρχει ζημιά, φροντίστε να επισκευαστεί το ηλεκτρικό εργαλείο πριν τη χρήση του. Πολλά ατυχήματα προκαλούνται από κακοσυντηρημένα ηλεκτρικά εργαλεία.
στ) Διατηρείτε τα κοπτικά εργαλεία ακονισμένα και καθαρά. Τα σωστά συντηρημένα κοπτικά εργαλεία με ακονισμένες ακμές σημειώνουν λιγότερες εμπλοκές και ελέγχονται ευκολότερα.
ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ και τα εξαρτήματα εργασίας του εργαλείου κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την προς εκτέλεση εργασία. Η χρήση του ηλεκτρικού εργαλείου για εργασίες διαφορετικές από τις προβλεπόμενες θα μπορούσε να οδηγήσει σε επικίνδυνη κατάσταση.

ΕΛΛΗΝΙΚΑ

5) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΕΡΓΑΛΕΙΩΝ ΜΠΑΤΑΡΙΑΣ

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος για ένα τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλη μπαταρία.
β) Χρησιμοποιείτε τα εργαλεία μόνο με τις ειδικές, προβλεπόμενες μπαταρίες. Η χρήση οποιωνδήποτε άλλων μπαταριών μπορεί να δημιουργήσει κίνδυνο τραυματισμού και πυρκαγιάς.
γ) Όταν μια μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να δημιουργήσουν σύνδεση από τον ένα πόλο στον άλλο. Εάν βραχυκυκλώσουν οι πόλοι της μπαταρίας μπορεί να προκληθούν εγκαύματα ή πυρκαγιά.
δ) Υπό ακραίες συνθήκες, είναι δυνατή η διαρροή υγρού από την μπαταρία, με το οποίο πρέπει να αποφύγετε την επαφή. Σε περίπτωση κατά λάθος επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε και ιατρική βοήθεια. Το υγρό που διαρρέει από την μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

6) ΣΕΡΒΙΣ

a) Αναθέτετε το σέρβις του ηλεκτρικού σας εργαλείου σε εξειδικευμένο τεχνικό επισκευών που χρησιμοποιεί μόνο γνήσια ανταλλακτικά εξαρτήματα. Έτοι, εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Πρόσθετοι κανόνες ασφαλείας για καρφωτικά

• Να θεωρείτε πάντα ότι το εργαλείο περιέχει συνδετήρες. Ο απρόσεκτος χειρισμός του καρφωτικού μπορεί να έχει ως συνέπεια μη αναμενόμενη βολή καρφιών και τραυματισμό.
• Μην κατευθύνετε το εργαλείο προς τα εσάς ή προς οποιονδήποτε γύρω σας. Απροσδόκητο πάτημα της σκανδάλης θα απελευθερώσει το συνδετήρα και θα προκαλέσει τραυματισμό.

• Μην ενεργοποιείτε το εργαλείο εκτός και αν έχει τοποθετηθεί σταθερά στο τεμάχιο εργασίας. Αν το εργαλείο δεν έρχεται σε επαφή με το τεμάχιο εργασίας, ο συνδετήρας ενδέχεται να εκτραπεί από το στόχο σας.

• Αποσυνδέστε το εργαλείο από την πηγή ισχύος σε περίπτωση που ο συνδετήρας παγιδευτεί στο εργαλείο. Όταν αφαιρείτε ένα καρφί που έχει σφηνώσει, το καρφωτικό μπορεί να ενεργοποιηθεί κατά λάθος αν είναι συνδεδεμένο στην πηγή ισχύος.

• Μη χρησιμοποιείτε αυτό το καρφωτικό για στερέωση ηλεκτρικών καλωδίων. Δεν έχει σχεδιαστεί για εγκατάσταση ηλεκτρικών καλωδίων και ενδέχεται να προκαλέσει βλάβη στη μόνωση των ηλεκτρικών καλωδίων με αποτέλεσμα να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

• Φοράτε πάντα γυαλιά ασφαλείας.
• Να φοράτε πάντα ωτασπίδες.
- Χρησιμοποιείτε πάντα τον τύπο συνδετήρων που καθορίζεται στο εγχειρίδιο.
- Μη χρησιμοποιείτε βάσεις για στερέωση του εργαλείου σε τυχόν στηρίγματα.
- Μην αποσυναρμολογήσετε ή ακινητοποιήσετε οποιοδήποτε εξάρτημα του καρφωτικού, για παράδειγμα τον ενεργοποιητή επαφής.
• Πριν από κάθε εργασία ελέγχετε ότι η ασφάλεια και ο μηχανισμός σκανδάλης λειτουργούν σωστά και ότι όλα τα περικόχλια και τα μπουλόνια είναι σφιγμένα σωστά.
- Μη χρησιμοποιείτε το εργαλείο ως σφυρί.
- Μη χρησιμοποιείτε το DCN660 ή το DCN661
– όταν αλλάζετε από μία θέση καρφώματος σε άλλη όπου χρησιμοποιούνται σκαλωσιές, σκαλοπάτια, σκάλες ή κατασκευές παρόμοιες με σκάλες όπως π.χ. πηχάκια οροφής κλπ.,
– όταν κλείνετε κουτιά ή ξυλοκιβώτια,
- όταν τοποθετείτε συστήματα ασφαλούς μεταφοράς, π.χ. πάνω σε οχήματα, βαγόνια κλπ.
Για εξαιρέσεις ελέγξτε τους τοπικούς σας εθνικούς κανονισμούς σχετικά με το χώρο εργασίας.
- Πάντα να ελέγχετε τους τοπικούς κανονισμούς σχετικά με τους χώρους εργασίας.
- Μη στρέφετε ποτέ ένα καρφωτικό που λειτουργεί, προς τον εαυτό σας ή οποιονδήποτε άλλο.
- Κατά την εργασία, κρατάτε το εργαλείο έτσι ώστε να μην υπάρχει πιθανότητα τραυματισμού της κεφαλής ή του σώματός σας σε περίπτωση «κλωτσήματος» του εργαλείου εξαιτίας εμπλοκής του μηχανισμού καρφώματος ή σκληρών περιοχών στο τεμάχιο εργασίας.
- Μην ενεργοποιείτε ποτέ το καρφωτικό «στον αέρα» (εκτός του τεμαχίου εργασίας).

• Στον χώρο εργασίας, μεταφέρετε το εργαλείο προς το σημείο εργασίας χρησιμοποιώντας μόνο τη λαβή και ποτέ με την σκανδάλη ενεργοποιημένη.
• Δώστε προσοχή στις περιπτώσεις όπου οι συνδετήρες ενδέχεται να διαπεράσουν λεπτά τεμάχια εργασίας ή να διατρήσουν γωνίες και ακμές του τεμαχίου εργασίας, με αποτέλεσμα να δημιουργείται κίνδυνος σωματικών βλαβών.
• Μην καρφώνετε τους συνδετήρες κοντά στα άκρα και τις ακμές του τεμαχίου εργασίας.
• Μην καρφώνετε συνδετήρες επάνω από άλλους συνδετήρες.

Υπολειπόμενοι κίνδυνοι

Παρόλη την τήρηση των σχετικών κανονισμών ασφαλείας και τη χρήση μέσων προστασίας, ορισμένοι κίνδυνοι δεν είναι δυνατό να εξαλειφθούν. Αυτοί είναι οι εξής:

• Προβλήματα ακοής.
• Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.
• Κίνδυνος εγκαυμάτων επειδή τα αξεσουάρ θερμαίνονται πολύ κατά τη λειτουργία.
• Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

Σημάνσεις στο εργαλείο

Τα ακόλουθα εικονογράμματα εμφανίζονται στο εργαλείο:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Φοράτε προστασία ακοής.

Φοράτε προστασία ματιών.

Μη χρησιμοποιείτε το εργαλείο σε σκαλωσιές ή σκάλες.

Μήκος καρφιών.

Πάχος καρφιών.

Χωρητικότητα.

Τάση εργαλείου.

Γωνία γεμιστήρα: 20°.

Ακτινοβολία λέιζερ. Μην κοιτάζετε απευθείας στο φως.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει και το έτος κατασκευής, είναι τυπωμένος πάνω στο περίβλημα.

Παράδειγμα:

2015 XX XX

'Ετος κατασκευής

Σημαντικές οδηγίες ασφαλείας για Όλους τους φορτιστές μπαταρίας

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ανατρέξτε στα Τεχνικά στοιχεία).

• Πριν χρησιμοποιήσετε το φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνσεις προσοχής πάνω στον φορτιστή, την μπαταρία και το προϊόν όπου χρησιμοποιείται η μπαταρία.

ΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επιτρέψετε να εισέλθει οποιοδήποτε υγρό μέσα στο φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση ρελέ ρεύματος διαρροής, ονομαστικής τιμής 30mA ή μικρότερης.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τον κίνδυνο τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWAL T. Άλλοι τύποι μπαταριών μπορεί να εκραγούν προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επίβλεψη ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με το φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτισης μέσα στο φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμός σε αυτά, το σύρμα

τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε το φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει μπαταρία στην κοιλότητα. Αποσυνδέετε το φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

• MHN επιχειρήσετε να φορτίσετε την μπαταρία με οποιουσδήποτε φορτιστές εκτός από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και η μπαταρία έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.
• Autoí οι φορτιστές δεν προορίζονται για άλλες χρήσεις εκτός από φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην εκθέτετε τον φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε τον φορτιστή. Έτσι θα μειωθεί ο κίνδυνος ζημιάς στο φις και το καλώδιο.
  • Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, να αποτελέσει αιτία παραπατήματος ή να υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
• Μη χρησιμοποιήσετε καλώδιο επέκτασης εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης μπορεί να προκαλέσει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στο φορτιστή και μην τοποθετήσετε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να αποφράξει τα ανοίγματα αερισμού και να γίνει αιτία ανάπτυξης υπερβολικής εσωτερικής θερμότητας. Τοποθετείτε το φορτιστή μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
• Μη χρησιμοποιήσετε τον φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά — φροντίστε να αντικατασταθούν άμεσα.

• Μη χρησιμοποιήσετε το φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τη συσκευή σε εξουσιοδοτημένο κέντρο σέρβις.

• Μην αποσυναρμολογείτε τον φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη επανασυναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.

• Σε περίπτωση που το καλώδιο ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση της μπαταρίας δεν μειώνεται αυτός ο κίνδυνος.
• ΠΟΤΕ μην επιχειρήσετε να συνδέσετε δύο φορτιστές μαζί.
  • Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για το φορτιστή οχήματος.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DCB105, DCB112, DCB113 και DCB115 δέχονται μπαταρίες 10,8 V, 14,4V και 18V Li-Ion XR (DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB184 και DCB185).

Οι φορτιστές DEWALT δεν απαιτούν καμία ρύθμιση και έχουν σχεδιαστεί για να λειτουργούν όσο το δυνατόν πιο απλά.

Διαδικασία φόρτισης (Εικ. 2)

1. Συνδέστε τον φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε την μπαταρία.
2. Τοποθετήστε την μπαταρία (Ο) στον φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει συνεχώς υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιση έχει ολοκληρωθεί όταν το κόκκινο φως είναι μόνιμα αναμμένο. Τότε η μπαταρία είναι πλήρως φορτισμένη και μπορείτε να τη χρησιμοποιήσετε ή να την αφήσετε τοποθετημένη στον φορτιστή.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των μπαταριών ιόντων λιθίου, φορτίστε πλήρως την μπαταρία πριν την πρώτη χρήση.

Διαδικασία φόρτισης

Ανατρέξτε στον παρακάτω πίνακα σχετικά με την κατάσταση φόρτισης των μπαταριών.

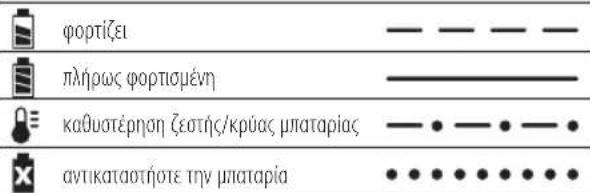

Ενδείξεις φόρτισης: DCB105

φορτίζει πλήρως φορτισμένη καθυστέρηση ζεστής/κρύας μλαταρίας αντικαταστήσε την μλαταρία

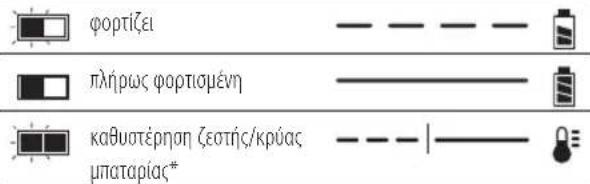

Ενδείξεις φόρτισης: DCB107, DCB112, DCB113, DCB115

φορτίζει πλήρως φορτισμένη καθυστέρηση ζεστής/κρύας μπαταρίας*

*DCB107, DCB112, DCB113, DCB115: Σπη διάρκεια αυτής της διαδικασίας, η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία. Αφού η μπαταρία φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Οι συμβατοί φορτιστές δεν θα φορτίσουν μια μπαταρία που παρουσιάζει βλάβη. Ο φορτιστής θα υποδηλώσει τη βλάβη μπαταρίας μη ανάβοντας καθόλου τη λυχνία ή εμφανίζοντας την ακολουθία αναβοσβησίματος: πρόβλημα μπαταριών ή φορτιστή.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει πρόβλημα με φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, δώστε τον φορτιστή και την μπαταρία για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

ΚΑΘΥΣΤΕΡΗΣΗ ΖΕΣΤΗΣ/ΚΡΥΑΣ ΜΠΑΤΑΡΙΑΣ

Αν ο φορτιστής ανιχνεύσει μπαταρία με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση ζεστής/κρύας μπαταρίας, αναστέλλοντας τη φόρτιση έως ότου η μπαταρία φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση της μπαταρίας. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής της μπαταρίας.

Μια κρύα μπαταρία θα φορτίζεται με περίπου τη μισή ταχύτητα από μια ζεστή μπαταρία. Η μπαταρία θα φορτίζεται με αυτήν τη μικρότερη ταχύτητα σε όλο τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και όταν η μπαταρία ζεσταθεί.

ΜΟΝΟ ΜΠΑΤΑΡΙΕΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ

Τα εργαλεία XR Li-Ion (ιόντων λιθίου) έχουν σχεδιαστεί με Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει την μπαταρία από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε την μπαταρία λιθίου-ιόντων στο φορτιστή έως ότου φορτιστεί πλήρως.

Σημαντικές οδηγίες ασφαλείας για Όλες τις μπαταρίες

Όταν παραγγέλνετε ανταλλακτικά μπαταριών, να βεβαιώνεστε ότι έχετε συμπεριλάβει τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτισμένη όταν τη βγάζετε από τη συσκευασία της. Πριν από τη χρήση της μπαταρίας και του φορτιστή, διαβάστε τις παρακάτω οδηγίες για την ασφάλεια. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίζετε ή χρησιμοποιείτε μπαταρία σε εκρηκτικές ατμόσφαιρες, για παράδειγμα παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.
• Ποτέ μην βάζετε με δύναμη την μπαταρία στον φορτιστή. Μην τροποποιήσετε τη μπαταρία με οποιονδήποτε τρόπο για να ταιριάξει με μη συμβατό φορτιστή, διότι η μπαταρία μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.
  • Φορτίζετε τις μπαταρίες μόνο με φορτιστές DEWALT.
• MH βρέχετε το προϊόν και μην το βυθίζετε σε νερό ή άλλα υγρά.
• Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και την μπαταρία σε χώρους όπου η θερμοκρασία μπορεί να φθάσει ή να υπερβεί τους 40°C (105°F) (όπως εξωτερικά στέγαστρα ή μεταλλικά κτίρια το καλοκαίρι).

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε την μπαταρία για οποιονδήποτε λόγο. Αν το περίβλημα της μπαταρίας είναι ραγισμένο ή έχει υποστεί ζημιά, μην την τοποθετείτε στον φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή

προξενήσετε ζημιά στην μπαταρία. Μη χρησιμοποιήσετε μπαταρία ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή θανατηφόρος ηλεκτροπληξία. Οι μπαταρίες που έχουν υποστεί ζημιά πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείτε το εργαλείο, να το τοποθετείτε γυρισμένο στο πλάι επάνω σε σταθερή επιφάνεια, ώστε να μην υπάρχει κίνδυνος να σκοντάψει κάποιος επάνω του ή το εργαλείο να πέσει κάτω. Ορισμένα εργαλεία με μεγάλες μπαταρίες μπορούν να στέκονται όρθια πάνω στην μπαταρία αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΡΟΪΟΝΤΑ ΙΟΝΤΩΝ ΛΙΘΙΟΥ (LI-ION)

• Μην ρίξετε τη μπαταρία στη φωτιά ακόμα και αν έχει σοβαρή βλάβη ή έχει αχρηστευθεί εντελώς. Η μπαταρία μπορεί να εκραγεί σε φωτιά. Κατά την καύση μπαταριών ιόντων λιθίου παράγονται τοξικές αναθυμιάσεις και υλικά.
  • Αν τα περιεχόμενα της μπαταρίας έρθουν σε επαφή με το δέρμα, πλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας έρθει σε επαφή με τα μάτια, κρατήστε τα ανοικτά και ξεπλύνετέ τα με νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν απαιτείται ιατρική βοήθεια, ενημερώστε ότι ο ηλεκτρολύτης της μπαταρίας αποτελείται από υγρές οργανικές ανθρακικές ενώσεις και άλατα λιθίου.
  • Τα περιεχόμενα μιας ανοιγμένης μπαταρίας μπορεί να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Παρέχετε καθαρό αέρα. Αν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μπαταρίας μπορεί να αναφλεγεί αν εκτεθεί σε σπινθήρα ή φλόγα.

Μεταφορά

Οι μπαταρίες DEWALTσυμμορφώνονται με όλους τους ισχύοντες κανονισμούς μεταφοράς προϊόντων, όπως αυτοί καθορίζονται από τα

βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται οι Συστάσεις των Ηνωμένων Εθνών σχετικά με τη Μεταφορά επικίνδυνων αγαθών, οι Κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι Διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις Διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες Ιόντων λιθίου έχουν δοκιμαστεί σύμφωνα με το τμήμα 38.3 του Εγχειριδίου και Κριτηρίων Δοκιμών των Συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η αποστολή μιας μπαταρίας DEWALT θα εξαιρείται από την ταξινόμηση ως πλήρως ρυθμιζόμενο επικίνδυνο υλικό Κατηγορίας 9. Γενικά, οι δύο περιπτώσεις όπου χρειάζεται μεταφορά Κατηγορίας 9 είναι:

1. Αεροπορική μεταφορά περισσότερων από δύο μπαταριών ιόντων λιθίου DEWALT όταν η συσκευασία περιέχει μόνο μπαταρίες (όχι εργαλεία) και
2. Οποιαδήποτε μεταφορά περιλαμβάνει μπαταρία ιόντων λιθίου με χωρητικότητα μεγαλύτερη των 100 Βαττωρών (Wh). Σε όλες τις μπαταρίες ιόντων λιθίου, η χωρητικότητα σε Βαττώρες αναγράφεται επάνω στο περίβλημα.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανσης και τεκμηρίωσης.

Η μεταφορά μπαταριών μπορεί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιωθεί ότι οι δραστηριότητές του συμμορφώνονται με τους ισχύοντες κανονισμούς.

Μπαταρία

ΤΥΠΟΣ ΜΠΑΤΑΡΙΑΣ

Τα DCN660 και DCN661 λειτουργούν με μπαταρία 18 V.

Μπορούν να χρησιμοποιηθούν οι μπαταρίες των DCB180, DCB181, DCB182, DCB183, DCB184 και DCB185. Για περισσότερες πληροφορίες ανατρέξτε στα Τεχνικά στοιχεία.

Υποδείξεις αποθήκευσης

1. Το καλύτερο μέρος φύλαξης είναι ένα δροσερό και ξηρό μέρος, μακριά από άμεση ηλιακή ακτινοβολία και από υπερβολική ζέστη ή κρύο. Για τη βέλτιστη απόδοση και διάρκεια ζωής της μπαταρίας, όταν δεν χρησιμοποιούνται αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου.
2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε την μπαταρία πλήρως φορτισμένη, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες δεν πρέπει να αποθηκεύονται τελείως εκφορτισμένες. Η μπαταρία θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες πάνω στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στο φορτιστή και την μπαταρία μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Ανατρέξτε στα Τεχνικά στοιχεία για το χρόνο φόρτισης.

Η μπαταρία φορτίζεται.

Η μπαταρία φορτίστηκε.

Η μπαταρία είναι ελαττωματική.

Καθυστέρηση ζεστής/κρύας μπαταρίας.

Μην σκαλίζετε τη μπαταρία με αγώγιμα αντικείμενα.

Μην φορτίζετε μπαταρίες με βλάβη.

Μην εκθέτετε σε νερό.

Αντικαταστήστε αμέσως τα ελαττωματικά καλώδια.

Φόρτιση μόνο μεταξύ 4 °C και 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίπτετε την μπαταρία με περιβαλλοντικά φιλικό τρόπο.

Φορτίζετε τις μπαταρίες DEWALTμόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση μπαταριών εκτός των προβλεπόμενων μπαταριών DEWALTχρησιμοποιώντας φορτιστή DEWALTμπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε την μπαταρία σε φωτιά.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1 Карфωτικό
1 Φορτιστή (μοντέλα D2 ή P2 μόνο)
2 Μπαταρίες (μοντέλα D2 ή P2 μόνο)
1 Κουτί μεταφοράς (μοντέλα D2 ή P2 μόνο)
1 Εγχειρίδιο οδηγιών

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες, οι φορτιστές και τα κουτιά μεταφοράς δεν περιλαμβάνονται στα μοντέλα Ν.

• Ελέγξτε το εργαλείο, τα εξαρτήματα ή τα αξεσουάρ για τυχόν φθορές που προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο πριν τη χρήση του προϊόντος.

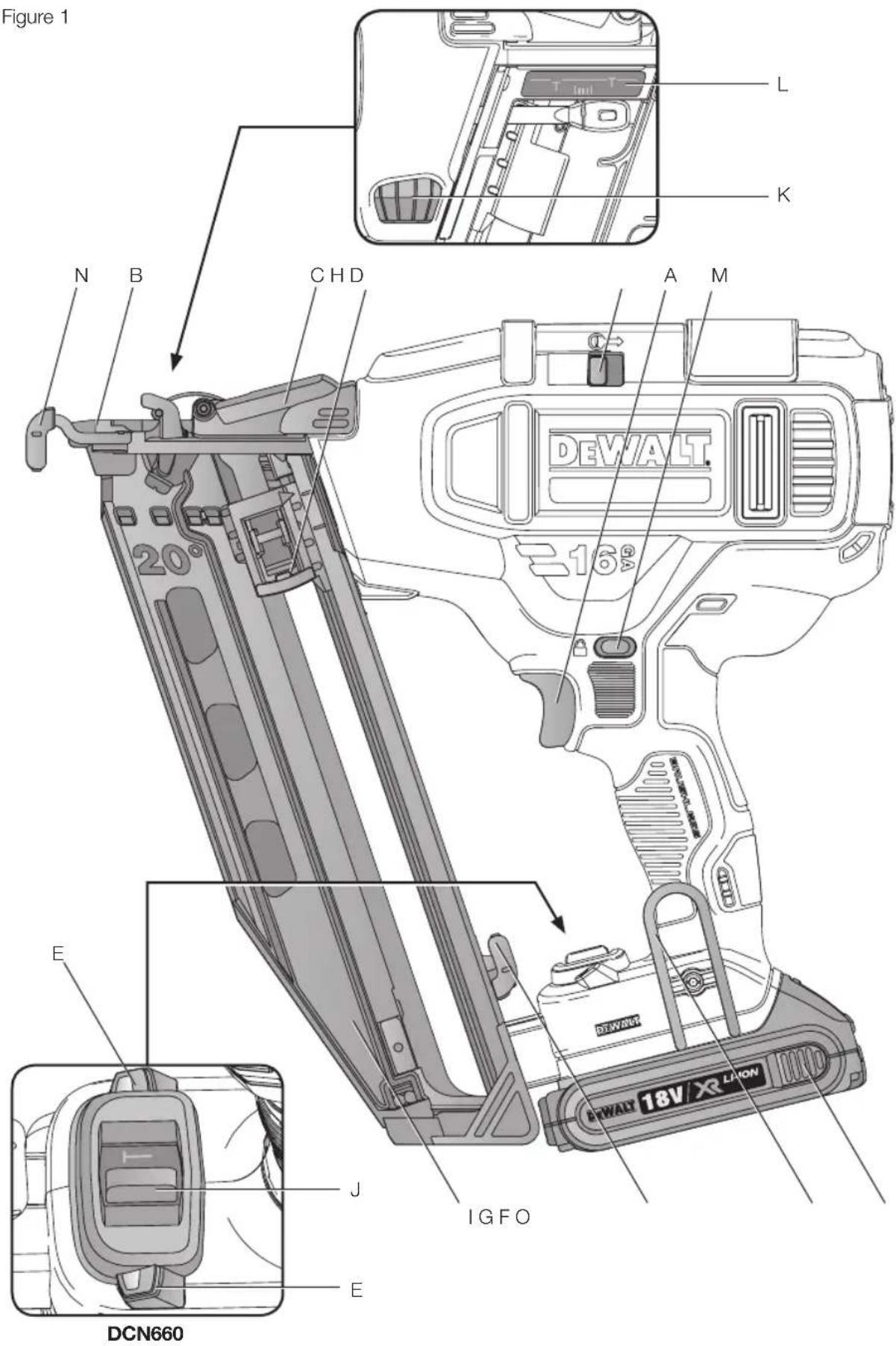

Περιγραφή (Εικ. 1)

ΠΡΑΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην

τροποποιήσετε το ηλεκτρικό εργαλείο ή οποιοδήποτε μέρος του. Ενδέχεται να προκύψει ζημιά ή τραυματισμός.

A. Διακόπτη σκανδάλης
B. Ενεργοποιητής επαφής
C. Ασφάλεια απεμπλοκής
D. Μοχλός απελευθέρωσης έμφραξης

ΕΛΛΗΝΙΚΑ

Ε. Φώτα εργασίας/ένδειξη βλάβης
F. Αναστρεφόμενος γάντζος ζώνης
G. Υποδοχή μύτης αποφυγής σημαδιών
Η. Προωθητής καρφιών

I. Γεμιστήρας J. Διακόπτης επιλογής λειτουργίας (DCN660 μόνο)

Κ. Τροχός ρύθμισης βάθους

L. Ένδειξη βάθους

Μ. Ασφάλεια σκανδάλης

N. Μύτη αποφυγής σημαδιών

Ο. Μπαταρία

P. Κουμπί απελευθέρωσης μπαταρίας

ПРОВЛЕПОМЕНН ХРНЗН

Το καρφωτικό 16 GA έχει σχεδιαστεί για επαγγελματικές εργασίες καρφώματος και στερέωσης.

ΜΗ χρησιμοποιείτε το προϊόν υπό συνθήκες έντονης υγρασίας ή παρουσία εύφλεκτων υγρών ή αερίων.

Αυτά τα καρφωτικά 16G είναι επαγγελματικά ηλεκτρικά εργαλεία.

ΜΗΝ αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Μικρά παιδιά και εξασθενημένα άτομα.
Αυτή η συσκευή δεν προορίζεται για χρήση χωρίς επίβλεψη από μικρά παιδιά ή εξασθενημένα άτομα.
- Αυτό το προϊόν δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή με έλλειψη εμπειρίας και γνώσης, εκτός αν σε αυτά έχει παρασχεθεί από άτομο υπεύθυνο για την ασφάλειά τους επίβλεψη ή εκπαίδευση σχετικά με τη χρήση της συσκευής. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Ηλεκτρική ασφάλεια

Το ηλεκτρικό μοτέρ έχει σχεδιαστεί μόνο για μία τάση. Ελέγχετε πάντα ότι η τάση της μπαταρίας αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων. Επίσης βεβαιωθείτε ότι η τάση του φορτιστή σας αντιστοιχεί σ' αυτή του ρεύματος δικτύου.

Ο φορτιστής σας DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN 60335. Επομένως δεν απαιτείται αγωγός γείωσης. Αν το καλώδιο τροφοδοσίας υποστεί ζημιά, τότε πρέπει να αντικατασταθεί από ειδικά κατασκευασμένο καλώδιο, το οποίο διατίθεται μέσω του δικτύου σέρβις της DEWALT.

Χρήση καλωδίου επέκτασης

Δε θα πρέπει να χρησιμοποιείτε προεκτάσεις καλωδίων (μπαλαντέζες) εκτός και εάν κάτι τέτοιο είναι απολύτως απαραίτητο. Να χρησιμοποιείτε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την κατανάλωση ισχύος του φορτιστή σας (βλέπε Τεχνικά στοιχεία). Η ελάχιστη διατομή αγωγού είναι 1 mm² και το μέγιστο μήκος είναι 30 m.

Όταν χρησιμοποιείτε καρούλι καλωδίου, πάντα να ξετυλίγετε το καλώδιο εντελώς.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε παρελκόμενα ή αξεσουάρ. Μια κατά λάθος εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο μπαταρίες και φορτιστές DEWALT.

Εισαγωγή και αφαίρεση μπαταρίας από το εργαλείο (Εικ. 2)

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η μπαταρία (Ο) είναι πλήρως φορτισμένη.

ΓΙΑ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΗΝ ΜΠΑΤΑΡΙΑ ΣΤΗ ΛΑΒΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

1. Ευθυγραμμίστε την μπαταρία (Ο) με τις αυλακώσεις που υπάρχουν στο εσωτερικό της λαβής του εργαλείου (Εικ. 2).
2. Σπρώξτε μέσα στη λαβή μέχρι να εφαρμόσει πλήρως η μπαταρία στο εργαλείο και βεβαιωθείτε ότι ακούστηκε ο χαρακτηριστικός ήχος ασφάλισης.

ΓΙΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΗΝ ΜΠΑΤΑΡΙΑ ΑΠΟ ΤΟ ΕΡΓΑΛΕΙΟ

1. Πιέστε τα κουμπιά απελευθέρωσης (Ρ) και τραβήξτε σταθερά την μπαταρία έξω από τη λαβή του εργαλείου.
2. Εισάγετε την μπαταρία στον φορτιστή, όπως περιγράφεται στο τμήμα περί φορτιστή του παρόντος εγχειριδίου.

ΜΠΑΤΑΡΙΕΣ ΜΕ ΔΕΙΚΤΗ ΦΟΡΤΙΟΥ (ΕΙΚ. 2)

Ορισμένες μπαταρίες DEWALT περιλαμβάνουν δείκτη φορτίου. Αυτός αποτελείται από τρεις πράσινες λυχνίες LED που υποδηλώνουν το επίπεδο του φορτίου που απομένει στην μπαταρία.

Για να ενεργοποιήσετε τον δείκτη φορτίου, πατήστε και κρατήστε πατημένο το κουμπί (R) του δείκτη φορτίου. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο του φορτίου στη μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, ο δείκτης φορτίου δεν θα ανάψει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Ο δείκτης φορτίου αποτελεί μόνο μια ένδειξη του φορτίου που έχει απομείνει στην μπαταρία. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Ένδειξη χαμηλής μπαταρίας (εικ. 1)

Η λειτουργία της ένδειξης χαμηλής μπαταρίας είναι ενσωματωμένη στο αριστερό φως εργασίας (Ε). Όταν η μπαταρία χρειάζεται επαναφόρτιση η ένδειξη αναβοσβήνει 4 φορές και εργαλείο απενεργοποιείται αυτόματα.

Μόλις αναβοσβήσει η ένδειξη, απενεργοποιήστε το εργαλείο και αφαιρέστε την μπαταρία (Ο) για να τη φορτίσετε.

Το εργαλείο παραμένει εκτός λειτουργίας ακόμα και αν η μπαταρία παραμείνει συνδεδεμένη σε αυτό.

Τοποθέτηση του γάντζου ζώνης (εικ. 3)

Μπορείτε να τοποθετήσετε τον γάντζο ζώνης σε όποια πλευρά του εργαλείου θέλετε ή ακόμα και να τον αφαιρέσετε τελείως.

1. Εισάγετε το γάντζο ζώνης (F) στην οπή στερέωσης σε οποιαδήποτε από τις δύο πλευρές του εργαλείου.
2. Περάστε τη βίδα (S) μέσα από τον γάντζο ζώνης και την οπή στερέωσης. Αφαιρέστε τη βίδα.

Φόρτωση καρφιών στο εργαλείο (εικ. 4)

1. Εισάγετε τους συνδετήρες στην πίσω πλευρά του γεμιστήρα (I).
2. Τραβήξτε τον προωθητή καρφιών (Η) προς τα πίσω μέχρι η ράχη να έρθει πίσω από τα καρφιά.
3. Ελευθερώστε τον προωθητή.

ΑΔΕΙΑΣΜΑ ΚΑΡΦΙΩΝ ΑΠΟ ΤΟ ΕΡΓΑΛΕΙΟ

1. Κρατήστε το εργαλείο σε όρθια θέση, πιέστε την ασφάλεια του προωθητή (Η) και αφήστε τα καρφιά να κυλήσουν κάτω από τον προωθητή.
2. Αφαιρέστε τα καρφιά από τον γεμιστήρα (I).

Ρύθμιση του βάθους καρφώματος (εικ. 1)

Χρησιμοποιήσετε τον τροχό ρύθμισης βάθους για να καθορίσετε το βάθος καρφώματος ανάλογα με τον τύπο του συνδετήρα που χρησιμοποιείται.

1. Για πιο ρηχό κάρφωμα, περιστρέψτε τον τροχό ρύθμισης βάθους (Κ) προς την πίσω πλευρά του εργαλείου. Ανατρέξτε στον δείκτη (L) για να δείτε το βάθος που έχει επιλεγεί από το διαθέσιμο εύρος.
2. Για πιο βαθύ κάρφωμα, περιστρέψτε τον τροχό ρύθμισης βάθους (Κ) προς την εμπρός πλευρά του εργαλείου.

Επιλογή της λειτουργίας (εικ. 5)

MONTEAO DCN660 MONO

Για να επιλέξετε τη λειτουργία διαδοχικής ενεργοποίησης, μετακινήστε τον διακόπτη επιλογής λειτουργίας (J) ώστε να εμφανιστεί το εικονίδιο του μονού καρφιού ( ).

Για να επιλέξετε τη λειτουργία ενεργοποίησης με κρούση, μετακινήστε τον διακόπτη επιλογής λειτουργίας (J) ώστε να εμφανιστεί το εικονίδιο τριών καρφιών (Μ)

Ασφάλεια σκανδάλης (εικ.6)

Αυτό το εργαλείο είναι εξοπλισμένο με ασφάλεια της σκανδάλης (Μ) στη θέση απενεργοποίησης, που εμποδίζει το εργαλείο να εκτοξεύει καρφιά.

Για να ασφαλίσετε τη σκανδάλη, σπρώξτε τον διακόπτη προς τα κάτω.

Για να απασφαλίσετε τη σκανδάλη (Μ), τραβήξτε τον διακόπτη προς τα πάνω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιεσδήποτε ρυθμίσεις ή όταν το εργαλείο δεν θα χρησιμοποιηθεί άμεσα, βεβαιωθείτε ότι είναι ενεργοποιημένη η ασφάλεια (Μ) της σκανδάλης και ότι έχει αφαιρεθεί η μπαταρία.

Μύτη αποφυγής σημαδιών (εικ. 1)

Τοποθετήστε τη μύτη αποφυγής σημαδιών (Ν) πάνω στον ενεργοποιητή επαφής (Β) όταν το εργαλείο χρησιμοποιείται σε ξύλο.

Φυλάξτε τη μύτη αποφυγής σημαδιών στην υποδοχή (G) όταν δεν πρόκειται να χρησιμοποιηθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν τοποθετήσετε ή αφαίρεσετε τη μύτη αποφυγής σημαδιών, βεβαιωθείτε ότι είναι ενεργοποιημένη η ασφάλεια (Μ) της σκανδάλης και ότι έχει αφαιρεθεί η μπαταρία.

Φώτα εργασίας (εικ. 1)

Το εργαλείο διαθέτει φώτα εργασίας (Ε) τοποθετημένα σε κάθε πλευρά. Τα φώτα εργασίας ανάβουν με το πάτημα της σκανδάλης ή την απελευθέρωση του ενεργοποιητή επαφής. Τα φώτα θα σβήσουν αυτόματα μετά από 10 δευτερόλεπτα μη χρήσης του εργαλείου. Τα φώτα εργασίας λειτουργούν επίσης ως ένδειξη χαμηλής μπαταρίας και ως ένδειξη εμπλοκής καρφιού. Για περισσότερες λεπτομέρειες, ανατρέξτε στην ενότητα Ένδειξη χαμηλής μπαταρίας ή Αποκατάσταση εμπλοκής καρφιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα φώτα εργασίας προορίζονται για το φωτισμό της άμεσης επιφάνειας εργασίας. Μη χρησιμοποιείτε τα φώτα εργασίας ως τη μοναδική πηγή φωτός.

ΧΕΙΡΙΣΜΟΣ

Οδηγίες χρήσης

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Πάντοτε τηρείτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε παρελκόμενα ή αξεσουάρ. Μια κατά λάθος εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Σωστή τοποθέτηση των χεριών (Εικ. 9)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΑ τη σωστή θέση των χεριών όπως δείχνει η εικόνα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, να διατηρείτε ΠΑΝΤΑ σταθερή λαβή σε αναμονή τυχόν επικίνδυνης αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στην κύρια λαβή.

Προετοιμασία του εργαλείου (εικ. 1)

1. Αφαιρέστε την μπαταρία και τα καρφιά από τον γεμιστήρα.
2. Ελέγξτε αν ο ενεργοποιητής επαφής (Β) και ο προωθητής καρφιών μπορούν να μετακινηθούν ελεύθερα.
3. Επανατοποθετήστε τα καρφιά στο γεμιστήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το εργαλείο εάν ο ενεργοποιητής επαφής ή ο πρωθητής καρφιών δεν μετακινούνται ελεύθερα.

ΠΡΟΣΟΧΗ: ΠΟΤΕ μην ψεκάζετε ή εφαρμόζετε με άλλο τρόπο λιπαντικά ή καθαριστικά διαλύματα στο εσωτερικό του εργαλείου. Αυτό μπορεί να επηρεάσει σημαντικά τη διάρκεια ζωής και την απόδοση του εργαλείου.

Ενεργοποίηση του εργαλείου (εικ. 1)

Το DCN660 χρησιμοποιείται με μία από τις δύο λειτουργίες: λειτουργία διαδοχικής ενεργοποίησης ή λειτουργία ενεργοποίησης με κρούση.

Το καρφωτικό DCN661 διαθέτει μόνο τη λειτουργία διαδοχικής ενεργοποίησης.

ΛΕΙΤΟΥΡΓΙΑ ΔΙΑΔΟΧΙΚΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ( )

Η λειτουργία διαδοχικής ενεργοποίησης χρησιμοποιείται για διακοπτόμενο κάρφωμα όταν απαιτείται μεγάλη προσοχή και ακρίβεια κατά την τοποθέτηση.

1. Χρησιμοποιήστε τον διακόπτη επιλογής λειτουργίας (J) και επιλέξτε τη λειτουργία διαδοχικής ενεργοποίησης. (DCN660 μόνο)

2. Ελευθερώστε την ασφάλεια της σκανδάλης (Μ).

3. Πιέστε τον ενεργοποιητή επαφής (Β) στην επιφάνεια εργασίας.

4. Τραβήξτε τη σκανδάλη (Α) για να ενεργοποιήσετε το εργαλείο.
5. Ελευθερώστε την σκανδάλη και απομακρύνετε τον ενεργοποιητή επαφής από το τεμάχιο εργασίας.
6. Επαναλάβετε τα βήματα 3 - 5 για να καρφώσετε τα επόμενα καρφιά.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΕ ΚΡΟΥΣΗ ( ΝΩ DCN660 MONO

Η λειτουργία ενέργειας με κρούση χρησιμοποιείται για γρήγορο κάρφωμα σε επίπεδη, σταθερή επιφάνεια.

1. Για να επιλέξετε τη λειτουργία ενεργοποίησης με κρούση, χρησιμοποιήστε τον διακόπτη επιλογής λειτουργίας (J).

2. Ελευθερώστε την ασφάλεια της σκανδάλης (Μ).

3. Για να καρφώσετε ένα μόνο καρφί, χρησιμοποιήστε το εργαλείο όπως περιγράφηκε στη λειτουργία διαδοχικής ενεργοποίησης:

α. Πιέστε τον ενεργοποιητή επαφής (Β) στην επιφάνεια εργασίας.

β. Τραβήξτε τη σκανδάλη (Α) για να ενεργοποιήσετε το εργαλείο.

1. Για να καρφώσετε περισσότερα καρφιά, κρατήστε πατημένο τον διακόπτη σκανδάλης (Α) και μετά πιέστε τον ενεργοποιητή επαφής (Β) στην επιφάνεια εργασίας. Κάθε φορά που πατιέται ο ενεργοποιητής επαφής (Β) ενώ η σκανδάλη είναι πατημένη (Α) εκτοξεύεται και ένα καρφί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κρατάτε τη σκανδάλη πατημένη όταν δεν είναι σε χρήση το εργαλείο. Διατηρείτε την ασφάλεια της σκανδάλης (Μ) στην κλειδωμένη θέση, για να εμποδίσετε αθέλητη ενεργοποίηση, όταν δεν χρησιμοποιείται το εργαλείο.

Αποκατάσταση έμφραξης ή εμπλοκής καρφιού (Εικ. 1, 7, 8)

Εάν σημειωθεί εμπλοκή καρφιού στο ρύγχος ή έμφραξη του εργαλείου, τότε το δεξί φως εργασίας (Ε) θα αρχίσει να αναβοσβήνει.

1. Ενεργοποιήστε την ασφάλεια της σκανδάλης (Μ).
2. Αφαιρέστε την μπαταρία (Ο) και τα καρφιά από τον γεμιστήρα.
3. Ελευθερώστε την ασφάλεια απεμπλοκής (C) που υπάρχει στην επάνω πλευρά του ρύγχους και ανοίξτε τη θυρίδα επιθεώρησης.
4. Αφαιρέστε το μπλοκαρισμένο καρφί, χρησιμοποιώντας πένσα εάν χρειάζεται. Εάν το μπλοκαρισμένο καρφί δεν φαίνεται, τότε ενδέχεται να έπαθε έμφραξη το εργαλείο.
5. Εάν είναι απαραίτητο, μετακινήστε τον μοχλό απελευθέρωσης έμφραξης (D) για να επαναφέρετε τη λεπίδα καρφώματος.
6. Κλείστε τη θυρίδα επιθεώρησης και κουμπώστε τον πείρο ασφάλισης κάτω από τους δύο βραχίονες (Q) που υπάρχουν στο ρύγχος. Κατεβάστε και κλειδώστε την ασφάλεια απεμπλοκής.

Αν τα καρφιά σφηνώνουν συχνά στο ρύγχος, δώστε το εργαλείο για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις DEWALT.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό σας εργαλείο DEWALT έχει σχεδιαστεί να λειτουργεί για μεγάλη χρονική περίοδο με ελάχιστη συντήρηση. Η αδιάλειττη και ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε παρελκόμενα ή αξεσουάρ. Μια κατά λάθος εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και η μπαταρία δεν επιδέχονται σέρβις.

Λίπανση

Το ηλεκτρικό σας εργαλείο δεν απαιτεί πρόσθετη λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απομακρύνετε βρομιές και σκόνη από το κύριο περίβλημα με ξηρό αέρα όποτε βλέπετε να συλλέγονται ακαθαρσίες μέσα και γύρω από τα ανοίγματα αερισμού. Φοράτε εγκεκριμένη προστασία ματιών και εγκεκριμένη μάσκα προστασίας από τη σκόνη, όταν εκτελείτε αυτή τη διαδικασία.

ΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε διαλύτες ή άλλα σκληρά χημικά για τον καθαρισμό μη μεταλλικών εξαρτημάτων του εργαλείου. Αυτά τα χημικά ενδέχεται να εξασθενήσουν τα υλικά αυτών των μερών. Χρησιμοποιήστε ένα πανί ποτισμένο αποκλειστικά σε νερό και ήπιο σαπούνι. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε οποιοδήποτε μέρος του εργαλείου σε υγρό.

ΟΔΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ ΦΟΡΤΙΣΤΗ

ΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέετε το φορτιστή από την πρίζα ρεύματος ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριστικό διάλυμα.

Προαιρετικά αξεσουάρ

ΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ που δεν προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με το προϊόν αυτό πρέπει να χρησιμοποιείτε μόνο αξεσουάρ που συνιστά η DEWALT.

Συμβουλευτείτε τον αντιπρόσωπό σας για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ.

Αντιμετώπιση προβλημάτων

Σε περίπτωση που το εργαλείο σας δεν φαίνεται να λειτουργεί σωστά, ακολουθήστε τις παρακάτω οδηγίες. Αν το πρόβλημα δεν λυθεί με αυτό τον τρόπο, επικοινωνήστε με το συνεργαζόμενο εξουσιοδοτημένο αντιπρόσωπο επισκευών.

Το εργαλείο δεν λειτουργεί.

Τα φώτα εργασίας δεν ανάβουν.

Βεβαιωθείτε ότι η ασφάλεια σκανδάλης δεν είναι ενεργοποιημένη.

• Ελέγξτε τη στάθμη φορτίου της μπαταρίας (βλέπε ενότητα «Μπαταρίες με Δείκτη φορτίου» σε αυτό το εγχειρίδιο).
• Αφαιρέστε την μπαταρία, περιμένετε τουλάχιστον 5 δευτερόλεπτα και, μετά τοποθετήστε την ξανά.

Τα φώτα εργασίας ανάβουν αλλά το μοτέρ δεν λειτουργεί.

• Βεβαιωθείτε ότι ο ενεργοποιητής επαφής και η σκανδάλη κινούνται ελεύθερα και, κατόπιν, ενεργοποιήστε μόνο τον ενεργοποιητή επαφής.
• Ελέγξτε τη θέση του διακόπτη επιλογής λειτουργίας (DCN660 μόνο)
• Ελέγξτε τη στάθμη φορτίου της μπαταρίας (βλέπε ενότητα «Μπαταρίες με Δείκτη φορτίου» και «Ένδειξη χαμηλής μπαταρίας» σε αυτό το εγχειρίδιο).

Τα φώτα εργασίας ανάβουν, το μοτέρ λειτουργεί, αλλά το εργαλείο δεν καρφώνει.

• Ελέγξτε τη θέση του διακόπτη επιλογής λειτουργίας (DCN660 μόνο)
• Βεβαιωθείτε ότι στον γεμιστήρα έχει τοποθετηθεί ο κατάλληλος τύπος συνδετήρων και ότι ο προωθητής σπρώχνει τους συνδετήρες.
• Ελέγξτε για αναμμένες ενδείξεις βλάβης (εάν χρειάζεται αντικαταστήστε την μπαταρία ή αποκαταστήστε τυχόν εμφράξεις) (βλέπε ενότητα «Ένδειξη χαμηλής μπαταρίας» ή «Αποκατάσταση έμφραξης ή εμπλοκής καρφιού» σε αυτό το εγχειρίδιο).
• Βεβαιωθείτε ότι ο ενεργοποιητής επαφής και ο προωθητής καρφιών κινούνται ελεύθερα (βλέπε ενότητα «Προετοιμασία του εργαλείου» σε αυτό το εγχειρίδιο).

ΣΗΜΕΙΩΣΗ: Πρέπει να χρησιμοποιηθεί ο μοχλός απελευθέρωσης έμφραξης για επαναφορά του μηχανισμού. Ίσως χρειαστεί η μετακίνηση και επαναφορά της ασφάλειας της

σκανδάλης για επαναφορά του ηλεκτρονικού ελέγχου. Οι ενέργειες που απαιτούνται υποδεικνύονται από τις ενδείξεις των φώτων εργασίας του εργαλείου.

Τα φώτα εργασίας ανάβουν, το μοτέρ λειτουργεί, αλλά το εργαλείο δεν καρφώνει μέχρι το τέρμα.

• Ρυθμίστε το βάθος καρφώματος (βλέπε ενότητα «Ρύθμιση του βάθους καρφώματος» σε αυτό το εγχειρίδιο).
• Επιλέξτε τη λειτουργία διαδοχικής ενεργοποίησης εάν δεν είναι ήδη επιλεγμένη.
• Επιλέξτε το κατάλληλο μήκος \ υλικό συνδετήρων.
• Ελέγξτε τη στάθμη φορτίου της μπαταρίας (βλέπε ενότητα «Μπαταρίες με Δείκτη φορτίου» και «Ένδειξη χαμηλής μπαταρίας» σε αυτό το εγχειρίδιο).
• Καθαρίστε το ρύγχος με πεπιεσμένο αέρα. Μη χρησιμοποιείτε λιπαντικά.
• Καθαρίστε τον γεμιστήρα με πεπιεσμένο αέρα.
  • Πιθανή βλάβη/φθορά του συγκροτήματος λεπίδας καρφώματος. Αν το πρόβλημα δεν λυθεί με τα παραπάνω βήματα, επικοινωνήστε με τον αντιπρόσωπο επισκευών.

ΣΗΜΕΙΩΣΗ: Πρέπει να χρησιμοποιηθεί ο μοχλός απελευθέρωσης έμφραξης για επαναφορά του μηχανισμού. Ίσως χρειαστεί η μετακίνηση και επαναφορά της ασφάλειας της σκανδάλης για επαναφορά του ηλεκτρονικού ελέγχου. Οι ενέργειες που απαιτούνται υποδεικνύονται από τις ενδείξεις των φώτων εργασίας του εργαλείου.

Οι συνδετήρες σφηνώνουν μέσα στο εργαλείο.

Βεβαιωθείτε ότι στον γεμιστήρα έχει τοποθετηθεί σωστά ο κατάλληλος τύπος συνδετήρων και ότι ο προωθητής σπρώχνει τους συνδετήρες.

• Επιλέξτε το κατάλληλο μήκος \ υλικό συνδετήρων.
• Καθαρίστε το ρύγχος (βλέπε ενότητα «Αποκατάσταση έμφραξης ή εμπλοκής καρφιού» σε αυτό το εγχειρίδιο).
• Καθαρίστε τον γεμιστήρα με πεπιεσμένο αέρα.
  • Πιθανή βλάβη/φθορά του συγκροτήματος λεπίδας καρφώματος. Αν το πρόβλημα δεν λυθεί με τα παραπάνω βήματα, επικοινωνήστε με τον αντιπρόσωπο επισκευών.

ΣΗΜΕΙΩΣΗ: Πρέπει να χρησιμοποιηθεί ο μοχλός απελευθέρωσης έμφραξης για επαναφορά του μηχανισμού. Ίσως χρειαστεί η μετακίνηση και επαναφορά της ασφάλειας της σκανδάλης για επαναφορά του ηλεκτρονικού ελέγχου. Οι ενέργειες που απαιτούνται υποδεικνύονται από τις ενδείξεις των φώτων εργασίας του εργαλείου.

Προστασία του περιβάλλοντος

Ξεχωριστή περισυλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν κάποια στιγμή διαπιστώσετε ότι το προϊόν DEWALT που έχετε στην κατοχή σας χρειάζεται αντικατάσταση ή δεν σας είναι πλέον χρήσιμο, μην το πετάξετε στα οικιακά απορρίμματα. αλλά κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή περισυλλογή.

Η ξεχωριστή περισυλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την ξεχωριστή περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε δημοτικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

Η DEWALTπαρέχει μια εγκατάσταση για τη συλλογή και ανακύκλωση προϊόντων DEWALT όταν αυτά έχουν φθάσει στο τέλος της ωφέλιμης ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους μας.

Μπορείτε να βρείτε τη θέση του πλησιέστερου σε σας εξουσιοδοτημένου αντιπροσώπου επισκευών επικοινωνώντας με το τοπικό σας γραφείο DEWALTστη διεύθυνση που δίνεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT και πλήρη στοιχεία για τις υπηρεσίες και τα άτομα επικοινωνίας είναι διαθέσιμα στο Διαδίκτυο στη διεύθυνση: www.2helpU.com.

Επαναφορτιζόμενη μπαταρία

Αυτή η μπαταρία μακράς διάρκειας ζωής πρέπει να επαναφορτίζεται όταν δεν είναι σε θέση να παράγει επαρκή ισχύ σε εργασίες που γινόντουσαν εύκολα πιο πριν. Στο τέλος της τεχνικής του ζωής απορρίψτε το προϊόν λαμβάνοντας τα κατάλληλα μέτρα προστασίας του περιβάλλοντος:

• Αφήστε την μπαταρία να εξαντληθεί τελείως και κατόπιν αφαιρέστε την από το εργαλείο.
  • Τα στοιχεία ιόντων λιθίου είναι ανακυκλώσιμα. Παραδώστε το προϊόν στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Οι μπαταρίες που συλλέγονται θα ανακυκλώνονται ή θα απορρίπτονται με σωστό τρόπο.

Belgique etLuxembourg Belgiëen Luxemburg	DEWALT - Belgium BVBAEgide Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark DEWALT		Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DEWALT	Roskildevej 222620 Albertslund
	Richard Klinger Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DEWALT (Ελλάς) A.E.ΕΔΡΑ-ΓΡΑΦΕΙΑ : Στράβωνος 7& Λ. Βουλιαγμένης, Γλυφάδα 166 74, ΑθήναSERVICE : Ημερος Τόπος 2 (Χάνι Αδάμ) –193 00 Ασπρόπυργος	Tηλ: 00302108981616Φαξ: 00302108983570	[e-mail]
España	DEWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DEWALT5, allée des HètresBP 30084, 69579 Limonest Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DEWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland	DEWALTCalpe House Rock HillBlack Rock, Co. Dublin	Tel: [phone]Fax: [phone]	www.dewalt.ie
Italia	DEWALTvia Energypark20871 Vimercate (MB), IT	Tel: [phone] 9590200Fax: [phone]	www.dewalt.it
Nederlands	DEWALT Netherlands BVHoltum Noordweg 356121 RE BORN, Postbus 83, 6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge	DEWALTPostboks 4613, Nydalen0405 Oslo	Tel: [phone]Fax: [phone]	[e-mail]
Österreich	DEWALTWerkzeug Vertriebsges m.b.HOberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DEWALT Limited, SARLCentro de Escritórios de Sintra AvenidaAlmirante Gago Coutinho, 132/134, Edificio 142710-418 Sintra	Tel: [phone]Fax: [phone]	[e-mail]
Suomi DEWALT	PL 4700521 Helsinki	Puh: 010 400 4333Faksi: 0800 411 340	[e-mail]
Sverige	DEWALTBox 94431 22 Mölndal	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	KALE Hírdavat ve Makina A.Ş.Defterdar Mah. Savaklar Cad. No:15Edirnekapı / Eyüp / İSTANBUL 34050TÜRKİYE	Tel: [phone]Faks: 0212 533 10 05	www.dewalt.com.tr
UnitedKingdom	DEWALT, 210 Bath Road;Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DEWALT82 Taryn Drive, EppingVIC 3076 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DEWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
