KULLANIM KILAVUZU DCN661 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 166

Bir DEWALTaletini seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

	DCN660 DCN661
Voltaj V	DC	18 18
Türü 1 1
Pil tipi Li-İyon Li-İyon
Çalışma modu Sıralı / Vuruş Yalnızca
Şarjör açısı 20^ 20^
Çiviler
uzunluk	mm 32 - 63	32 - 63
mil çapı	mm	1.6	1.6
açı		20^ 20^
Ağırlık (bataryasız)	kg	2,4	2,4
Çakma gücü	J	48	48
EN60745-2-16 uyarınca gürültü değerleri ve titreşim değerleri (triaks vektör toplamı):
LPA(emisyon ses basıncı seviyesi)	dB(A)	81 81
LWA(ses gücü seviyesi)	dB(A)	92 92
K (verilen ses seviyesi için belirsizlik)	dB(A)	3 3
Titreşim emisyon değeri a_h =	m/s2	2,5	2,5
Belirsizlik K =	m/s2	1,5	1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalma için bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya bakımsız kullanıldığında, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

Akü paketi DCB140 DCB141 DCB142
Pil tipi Li-lyon Li-lyon Li-lyon
Voltaj VDC	14,4 14,4 14,4
Kapasite Ah 3.0 1,5 4.0
Ağırlık kg 0,53 0,30 0,54
Akü paketi DCB143 DCB144 DCB145
Pil tipi Li-lyon Li-lyon Li-lyon
Voltaj VDC	14,4 14,4 14,4
Kapasite Ah 2.0 5.0 1.3
Ağırlık kg 0,30 0,52 0,30
Akü paketi DCB180 DCB181 DCB182
Pil tipi Li-lyon Li-lyon Li-lyon
Voltaj VDC	18 18 18
Kapasite Ah 3.0 1,5 4.0
Ağırlık kg 0.64 0.35 0.61
Akü paketi DCB183/B DCB184/B DCB185
Pil tipi Li-lyon Li-lyon Li-lyon
Voltaj VDC	18 18 18
Kapasite Ah 2.0 5.0 1.3
Ağırlık kg 0,40 0,62 0.35
Şarj AygısıDCB105
Şebeke gerilimi V_AC 230
Pil tipi10.8/14.4/18 Li-lyon
Bataryaların yaklaşık şarjdak. olma süreleri	25 (1.3 Ah)55 (3.0 Ah)	30 (1.5 Ah)70 (4.0 Ah)	40 (2.0 Ah)90 (5.0 Ah)
Ağırlık kg0.49
Şarj AygısıDCB107
Şebeke gerilimi V_AC 230
Pil tipi10.8/14.4/18 Li-lyon
Bataryaların yaklaşık şarjdak. olma süreleri	60 (1.3 Ah)140 (3.0 Ah)	70 (1.5 Ah)185 (4.0 Ah)	90 (2.0 Ah)240 (5.0 Ah)
Ağırlık kg0.29
Şarj AygısıDCB112
Şebeke gerilimi V_AC 230
Pil tipi10.8/14.4/18 Li-lyon
Bataryaların yaklaşık şarjdak. olma süreleri	40 (1.3 Ah)90 (3.0 Ah)	45 (1.5 Ah)120 (4.0 Ah)	60 (2.0 Ah)150 (5.0 Ah)
Ağırlıkkg0.36

Şarj Aygütı		DCB113
Şebeke gerilimi	V_AC	230
Pil tipi		10.8/14.4/18 Li-İyon
Bataryaların yaklaşıkşarj olma süreleri	dak.	30 (1.3 Ah)	35 (1.5 Ah)	50 (2.0 Ah)
		70 (3.0 Ah)	100 (4.0 Ah)	120 (5.0 Ah)
Ağırlık kg	0.4
Şarj Aygütı		DCB115
Şebeke gerilimi	V_AC	230
Pil tipi		10.8/14.4/18 Li-İyon
Bataryaların yaklaşıkşarj olma süreleri	dak.	25 (1.3 Ah)	30 (1.5 Ah)	40 (2.0 Ah)
		55 (3.0 Ah)	70 (4.0 Ah)	90 (5.0 Ah)
Ağırlık kg	0,5
Sigortalar:
Avrupa	230V aletler	10 Amper, ana şebeke

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde hafif veya orta şiddette yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

AT Uygunluk Beyanatı MAKINE DIREKTIFI

18V XR 16 GA ÇIVI TABANCASI DCN660, DCN661

DEWALT Teknik Bilgiler bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu ilan eder: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Bu ürünler, Direktif 2004/108/EC (19.04.2016'ya kadar), 2014/30/EU (20.04.2016'dan itibaren) ve 2011/65/EU ile de uyumludur. Daha fazla bilgi için lütfen aşağıdaki adresten DEWALTile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALTadına vermiştir.

M. Rergel

Markus Rompel

Mühendislik Müdürü

Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Tüm güvenlik uyarlarını ve tüm talimatları okuyun. Bu talimatların herhangi birisine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

İLERDE BAKMAK IÇIN TÜM UYARI VE TALIMATLARI SAKLAYIN

Aşağıda yer alan uyarılardaki “elektrikli alet” terimi şebeke elektriğiyle (kablolu) veya bataryayla (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANI GÜVENLIĞI

a) Çalışma alanını temiz tutun ve iyice aydınlatın. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, tozun veya dumanın alev almasına yol açabilecek kıvılcımlar üretir.

c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkat dağıtan durumlar kontrolü kaybetmenize neden olabilir.

2) ELEKTRIK GÜVENLIĞI

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı elektrikli aletlerle hiçbir adaptör fiş kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuz topraklanırsa elektrik çarpması riski artar.
c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttırır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Kabloyu elektrikli aleti, çekmek veya fişten çıkarmak için kullanmayın. Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Zarar görmüş veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Dış kullanıma uygun bir kablo kullanımı elektrik çarpması riskini azaltır.
f) Elektrikli aleti nemli bir ortamda çalıştırmak durumunda kalırsanız, kaçak akım rölesi (RCD) korumalı bir besleme kablosu kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

3) KİŞISEL GÜVENLIK

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Yorgunken veya ilaç ya da alkol etkisi altındayken elektrikli aleti kullanmayın. Elektrikli aletleri çalıştırırken anlık bir dikkatsizlik ciddi kişisel yaralanmalara sebep olabilir.
b) Koruyucu ekipman kullanın. Her zaman göz maskesi takın. Uygun şartlarda kullanılan toz maskesi, kaymayan ayakkabı, baret veya kulak koruması gibi koruyucu ekipman kişisel yaralanmaları azaltır.
c) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız anahtarın üzerindeyken taşımak veya araca anahtarı açık bir şekildeyken enerji sağlamak kazaları davet eder.

d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkarın. Elektrikli aletin dönen bir parçasına takılı bırakılan bir ayar anahtarı veya alet kişisel yaralanmaya sebep olabilir.

e) Ayakucunuza yükselmeyin. Çalışırken uygun ayak konumunu ve dengeyi koruyun. Bu, beklenmeyen durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.

f) Uygun giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saç hareketli parçalara takılabilir.

g) Toz emme ve toplama bağlantısı için cihazlar sağlanmışsa bunların bağlı olduklarıından ve doğru çalıştıklarından emin olun. Toz tutma kullanılması toza bağlı zararları azaltabilir.

4) ELEKTRIKLI ALETIN KULLANIMI VE BAKIMI

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti seçin. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli bir şekilde yapacaktır.

b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen her elektrikli alet tehlikelidir ve onarılmalıdır.

c) Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri saklamadan önce fisi güç kaynağından çekin ve/veya pili elektrikli aletten çıkarın. Bu tür önleyici emniyet tedbirleri elektrikli aletin kazayla çalışması riskini azaltır.

d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitilmemiş kullanıcıların elinde tehlikelidir.

e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçaların doğru hizalanıp hizalanmadıklarını veya takılıp takılmadıklarını, parçaların sağlamlığını ve elektrikli aletin çalışmasını etkileyebilecek tüm durumları kontrol edin. Zarar görmüşse, kullanmadan önce elektrikli aleti tamir ettirin. Bakımsız elektrikli aletler yüzünden birçok kaza meydana gelir.

f) Kesim aletlerini keskin ve temiz tutun. Bakımı doğru yapılan, keskin biçak ağızlı kesme araçları daha az takılır ve daha kolay kontrol edilir.

g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

5) AKÜ KULLANIM VE BAKIMI

a) Yalnızca üretici tarafından belirtilen cihazla şarj edin. Bir pil tipi için uygun olan şarj diğer bir pil ile kullanıldığında yangın riskine neden olabilir.

b) Elektrikli aletleri yalnızca özellikle belirlenen bataryalarla kullanın. Herhangi başka bir pilin kullanımı yaralanma ve yangın tehlikesi yaratabilir.

c) Akü kullanılmadığında, iki kutbu birbirine temas ettirebilecek ataş, bozuk para, anahtar, çivi, vida ve diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre yaptırılması yanık veya yangına neden olabilir.

d) Kötü şartlar altında, akü sıvı sızdırabilir, temastan kaçının. Yanlışlıkla sıvıya dokunmanız halinde, temas eden yeri bol suyla yıkayın. Sıvı gözlere temas ederse, ayrıca doktora da başvurun. Aküden sızan sıvı tahriş veya yanıklara neden olabilir.

6) SERVIS

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin sürekli olarak güvenli durumda olduğundan emin olmanızı sağlayacaktır.

Çivi Tabancaları için Güvenlik Kuralları

- Her zaman aletin içinde çivi olduğunu varsayın. Tabancanın dikkatsız kullanımı civilerin beklenmedik şekilde fırlamasına ve kişisel yaralanmalara sebep olabilir.

- Aleti kendinize veya yakınınızdaki insanlara doğru tutmayın. Beklenmeyen bir ateşleme çivinin fırlamasına ve yaralanmaya sebep olacaktır.

- Alet çalışılacak yüzey üzerine sıkıca yerleştirilmeden çalıştırmayın. Alet çalışılacak yüzey ile temas halinde değilse, tabanca hedefinizden geriye sekebilir.

TÜRKÇE

• Çivi aletin içinde sıkıştığı, aletin güç kaynağı bağlantısını kesin. Aletin elektriğe bağlı olması durumunda sıkışan çivi çıkarılırken kazara fırlayabilir.
• Bu aleti elektrik kablolarını sabitlemek için kullanmayın. Alet elektrik kabloları için tasarlanmamıştır ve elektrik kablolarının izolasyonuna zarar verebilir, böylece elektrik çarpmasına veya yangın çıkmasına sebep olabilir.
  • Daima güvenlik gözlüğü takın.
  • Her zaman kulak koruması takın.
• Yalnızca kılavuzda belirtilen tipte çiviler kullanın.
• Aleti desteğe monte etmek için stant kullanmayın.
• Çivi çakma aletinin temas tetiği gibi herhangi bir parçasını sökmeyin veya engellemeyin.
• Her çalışmadan önce, emniyet ve tetik mekanizmasının düzgün bir şekilde çalıştığını ve tüm somunların ve civataların sıkı olduğunu kontrol edin.
• Aleti çekiç olarak kullanmayın.
  • DCN660 veya DCN661'i kullanmayın

- iskele, merdiven, basamak veya basamak benzeri yapılar (ör. çatı kafesi vb.) kullanımını içeren bir çalışma yerine geçerken;

• kutuları veya sandıkları kapatırken;
• taşıma güvenlik sistemlerini (ör. araç tipi, vagon vb.) takarken

İstisnalar için ulusal iş yeri düzenlemelerine bakın.

• Her zaman yerel çalışma alanı düzenlemelerini kontrol edin.
• Çalışan çivi çakma aletini hiçbir zaman kendinize veya başka birine doğru tutmayın.
• Enerji kaynağında olası bir kesinti veya çalışma yapılan parça içerisindeki sert alanlar nedeniyle geri tepme olabilir; bu ihtimale karşı aleti başın veya vücudun zarar görmesini önleyecek şekilde tutun.
• Çivi çakma aletini boşluğa doğru tetiklemeyin.
• Çalışma alanında, aleti tek kolu kullanarak, asla tetiği çalıştırmadan taşıyın.

• Çalışma alanındaki koşulları göz önünde bulundurun. Çiviler ince çalışma alanlarına girerek ya da alanın köşelerinden veya kenarlarından kayarak kullanıcı için tehlike oluşturabilir.

• Çivileri çalışma alanının kenarına yakın çakmayın.

• Çivileri diğer civilerin üzerine çakmayın.

Kalıntı Riskleri

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

Alet Üzerindeki Etiketler

Aşağıdaki resim yazılar aracın üzerindedir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Aleti iskele ve merdivenlerde çalıştırmayın.

Çivilerin uzunluğu.

Çivi kalınlığı.

Yükleme kapasitesi.

Alet voltajı.

Şarjör açısı: 20°.

Görünür radyasyon. Işığa bakmayın.

TARIH KODU KONUMU

İmalat yılıni da IÇEREN tarih kodu gövdeye basılıdır.

Örnek:

2015 XX XX

İmalat Yılı

Tüm Batarya Şarj Cihazları için Önemli Güvenlik Talimatları

TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

- Şarj cihazını kullanmadan önce şarj cihazının, pil paketinin ve üründe kullanılan pil paketinin üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UYARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: Kaçak akım değeri 30 mA veya daha az olan bir kaçak akım cihazının kullanılmasını öneririz.

DIKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yalnızca DEWALT şarlı bataryalarını şarj edin. Diğer akü türleri patlayarak kişisel yaralanmaya ve hasara neden olabilir.

DİKAT: Çocuklar cihazla oynamamalıdır.

İKAZ: Şarj aletinin güç kaynağına bağlı olduğu bazı durumlarda, şarj aletinin içindeki açıkta kalan şarj uçları yabancı maddelerle kısa devre yapabilir. Bunlarla sınırlı olmamak üzere çelik yünü, alüminyum folyo veya benzeri metal parçacıkları gibi iletken özelliğe sahip yabancı maddeler şarj aletinin yuvalarından uzak tutulmalıdır. Yuvada akü paketi yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

- Bataryayı bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü paketi özellikle birlikte çalışacak şekilde tasarlanmıştır.

- Bu şarj cihazları DEWALT şarjlı bataryalarını şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.

- Şarj cihazını yağmura veya kara maruz bırakmayın.

- Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.

- Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.

• Kesinlikle gerekli olmadığıca uzatma kablosu kullanmayın. Uygun olmayan uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.
• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın —bunları derhal değiştirin.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili servise götürün.
• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Güç kablosunun hasar görmesi halinde, kablo herhangi bir tehlikenin önlenmesi için üretici, servis temsilcisi veya benzer yetkili bir kişi tarafından derhal değiştirilmelidir.
• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Akü paketini çıkarmak bu riski azaltmaz.
• ASLA iki şarj cihazını bir arada bağlamaya çalışmayın.
• Şarj cihazı standart 230 V mesken elektriği gücüyle çalışmak üzere tasarlanmıştır. Cihazı başka bir voltajla kullanmaya çalışmayın. Bu araba şarj cihazı için geçerli değildir.

TALİMATLARI SAKLAYIN

Şarj Aygıtları

DCB105, DCB112, DCB113 ve DCB115 şarj cihazları 10,8 V, 14,4 V ve 18 V Li-İyon XR (DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB184 ve DCB185) bataryaları kabul eder.

DEWALTşarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Şarj Prosedürü (şekil 2)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı (O) şarj cihazına takın. Sürekli yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazındaq bırakılabilir.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, kullanmadan önce tam olarak şarj edin.

Şarj İşlemi

Bataryanın şarj durumu için aşağıdaki tablolara bakın.

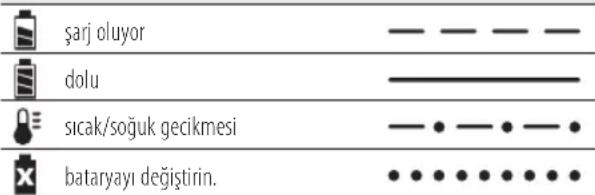

Şarj göstergeleri: DCB105

şarj oluyor dolu sicak/soğuk gecikmesi bataryayı değiştirin.

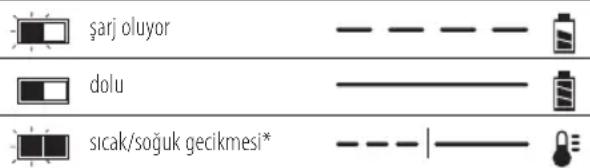

Şarj göstergeleri: DCB107, DCB112, DCB113, DCB115

şarj oluyor dolu sicak/soğuk gecikmesi*

\*DCB107, DCB112, DCB113, DCB115:

Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Batarya uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazları arızalı bir bataryayı şarj etmeyecektir. Şarj cihazı, ışığı geri çevirerek veya paket ya da şarj sorunu yanıp sönme şablonunu görüntüleyerek akünün arızalı olduğunu gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

SICAK/SOĞUK PAKET GECIKMESI

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir akü takımı sıcak bir akü takımının yarısı oranında şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

YALNIZCA LITYUM BATARYALAR

XR Li-lon cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon bataryayı tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Tüm Bataryalar için Önemli Güvenlik Talimatları

Değişim amacıyla batarya sipariş ederken katalog numarası ve voltaj bilgilerini eklemeyi unutmayın.

Akü takımı ambalajından çıkarıldığında tamamen şarj edilmiş durumda değildir. Bataryayı ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını okuyun. Ardından açıklanan şarj yordamlarını uygulayın.

TÜM TALIMATLARI OKUYUN

• Bataryayı yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Asla bataryayı şarj cihazının içine doğru zorlamayın. Batarya kırılarak ciddi kişisel yaralanmaya neden olabileceğinden bataryanın üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Bataryaları yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları SIÇRATMAYIN.
• Aleti ve bataryayı sıcaklığın 40 °C (105 °F) ulaştığı veya bu sıcaklığı açtığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akü paketinin muhafazası çatlarsa veya hasar görürse, şarj

cihazını takmayın. Aküyü çarpmayın, düşürmeyin veya aküye hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için yetkili servislere gönderilmelidir.

DIKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük bataryaya sahip bazı aletler bataryanın üzerinde dik durabilir, ancak bunlar kolayca devrilebilir.

LITYUM İYON (LI-İYON) IÇIN ÖZEL GÜVENLIK TALIMATLARI

• Bataryayı, ciddi şekilde hasar görmüş veya tamamen aşınmış olsa bile ateşe atmayın.
  Batarya yangında patlayabilir. Lityum iyon bataryalar yandıklarında zehirli gazlar ve materyaller açığa çıkar.
• Batarya içerikleri deriyle temas ederse derhal sabun ve suyla yıkayın. Batarya sıvısı gözünüze temas ederse, yanma geçene kadar 15 dakika gözünüzü yıkayın. Tıbbi yardım gerekliyse, batarya elektroliti sıvı organik karbonat ve lityum tuzlarının karışımından oluşmuştur.
• Açık batarya içeriği solunum yollarında yanmaya sebep olabilir. Temiz hava alın. Semptomlar devam ederse, tıbbi yardım alın.

UYARI: Yanma tehlikesi. Batarya sıvısı kıvılcım veya aleve maruz bırakıldığında yanabilir.

Nakliyat

DEWALT bataryaları, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması (ADR) içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38.3. bölümüne kadar test edilmiştir.

Çoğu durumda, DEWALT bataryaların nakliyatı tamamen düzenlenmiş Sınıf 9 Tehlikeli Madde sınıfının dışında kalmaktadır. Genel olarak, Sınıf 9 gerektiren iki örnek şunlardır:

1. İki adetten fazla DEWALTlityum-iyon bataryanın, pakette yalnızca bataryalar varken (hiçbir alet olmadan) hava yoluyla taşınması ve
2. Enerji derecesi 100 watt saatten (Wh) fazla olan lityum-iyon bataryaların herhangi bir şekilde taşınması. Tüm lityum-iyon bataryaların paketlerinde watt saat değeri belirtilmiştir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alicının sorumluluğundadır.

Batarya

PIL TIPI

DCN660 ve DCN661 18 voltluk batarya ile çalışır.

The DCB180, DCB181, DCB182, DCB183, DCB184 or DCB185 battery packs may be used. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Saklama Önerileri

1. En iyi saklama alanı; doğrudan güneş ışığı almayan ve aşırı sıcak ve soğuk olmayan, serin ve kuru olan yerdir. Optimum batarya performansı ve ömrü için bataryaları kullanmadığınız zaman oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonucu almak amacıyla tamamen şarj edilmiş bir akü takımının şarj cihazının dışında kuru bir yerde saklanması tavsiye edilir.

NOT: Akü takımları şarjları tamamen tükenmiş halde saklanmamalıdırlar. Kullanılmadan önce akü takımının yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Takımı Üzerindeki Etiketler

Bu kılavuzda kullanılan resimli grafiklere ek olarak, şarj cihazı ve akü takımı üzerindeki resimli grafikler aşağıdaki dakeri gösterebilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Şarj süresi için Teknik Veriler bölümüne bakın.

Batarya şarj ediliyor.

Batarya şarj edildi.

Batarya hasarlı.

Sıcak/soğuk gecikmesi.

İletken nesnelerle inceleme yapmayın.

Hasarlı bataryaları şarj etmeyin.

Suya maruz bırakmayın.

Arızalı kabloları hemen değiştirin.

Yalnızca 4°C ile 40°C arasında şarj edin.

Yalnızca iç mekanda kullanım içindir.

Bataryayı çevreye zarar vermeden atın.

DEWALT bataryalarını yalnızca onlar için tasarlanmış olan DEWALTşarj cihazlarıyla şarj edin. Charging battery packs other than the designated DEWALT batteries with a DEWALT charger may make them burst or lead to other dangerous situations.

Aküyü ateşe atmayın.

Paket İçeriği

Ambalaj şunları içerir:

1 Çivi Tabancası

1 Şarj cihazı (yalnızca D2 veya P2 modelleri)

2 Bataryalar (yalnızca D2 veya P2 modelleri)

1 Alet kutusu (yalnızca D2 veya P2 modelleri)

1 Kullanım kılavuzu

NOT: Bataryalar, şarj cihazları ve alet kutuları N sürümlerinde bulunmaz.

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Tanımlama (Şekil 1)

UYARI: Hiç bir zaman elektrikli bir aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

A. Tetik düğmesi
B. Temas tetiği
C. Sıkışma giderici mandal
D. Takılma bırakma kolu
E. Çalışma lambaları/arıza göstergesi
F. Çevrilebilir kemer kancası
G. Kusursuz çakma ucu tutucu
H. Çivi iticisi
I. Şarjör
J. Mod seçme düğmesi (yalnızca DCN660)
K. Derinlik ayar düğmesi
L. Derinlik göstergesi
M. Tetik kilidi
N. Kusursuz çakma ucu
O. Akü paketi
P. Batarya çıkarma düğmesi

KULLANIM AMACI

16 GA çivi tabancanız, profesyonel çivi çakma ve tutturma uygulamaları için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Bu 16 GA çivi tabancaları profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.

- Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

Elektrik Önlemleri

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman akü voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şar aletinizin voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız, EN60335 ile iki kez yalıtlılır; bu nedenle toprak teline gerek yoktur.

Besleme kablosu hasarlıysa, DEWALT servis organizasyonunda mevcut olan özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne (Teknik Veriler bölümüne bakın) uygun onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm²; maksimum uzunluk 30 m'dir.

Kablo makarası kullanırken sarılı olan kabloyu daima sonuna kadar açın.

MONTAJ VE AYARLAR

Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküleri çıkartın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Yalnızca DEWALTbatarya ve şarj aletlerini kullanın.

Bataryanın Alete Takılması ve Çıkarılması (Şek. 2)

NOT: Bataryanızın (O) tamamen dolu olduğundan emin olun.

BATARYA PAKETINI ALETIN KOLUNA TAKMA

1. Bataryayı (O) aletin kolunda bulunan raylarla hizalayın (Şek. 2).

2. Bataryayı, alete tamamen oturana kadar kola doğru kaydırın ve yerine oturma sesini duyduğunuzdan emin olun.

BATARYA PAKETINI ALETTEN ÇIKARMA

1. Serbest bırakma düğmelerine (P) basın ve bataryayı sıkıca çekerek aletin kolundan çıkarın.
2. Batarya paketini bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

YAKIT GÖSTERGESI BATARYALARI (ŞEKIL 2)

Bazı DEWALTbataryaları, bataryadan kalan şarj seviyesini gösteren ve üç yeşil LED lambasından oluşan bir yakıt göstergesi içerir.

Yakıt göstergesini etkinleştirmek için yakıt göstergesini düğmesini (R) basılı tutun. Üç yeşil LED lambasının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, yakıt göstergesi yanmaz ve akünün şarj edilmesi gerekir.

NOT: Yakıt göstergesi sadece akü grubunda kalan şarjın bir göstergesidir. Ürün bileşenleri, sıcaklık ve son kullanıcı uygulamasına dayalı varyasyonlarına tabi olan alet işlevselliğini göstermez.

Düşük Pil Göstergesi (şekil 1)

Düşük batarya göstergesi soldaki çalışma lambasında (E) entegre bir özelliktir. Bataryanın şarj edilmesi gerektiğini ve aletin otomatik olarak kapanacağını göstermek için 4 kez yanıp sönecektir.

Gösterge yanıp söner sönmez aleti kapatın ve bataryayı (O) çıkarın.

Alet, batarya takılı olduğu sürece çalışmaz durumda kalır.

Kemer Kancasının Takılması (şekil 3)

Kemer kancası, aletin herhangi bir tarafına takılabilir veya istenmezse çıkarılabilir.

1. Kemer kancasını (F) aletin herhangi bir tarafındani montaj deliğine takın.
2. Vidayı (S) kemer kancasından ve montaj deliğine doğru geçirin. Vidayı sıkın.

Aleti Doldurma (şekil 4)

1. Çivileri şarjörün (I) arkasına takın.
2. Çivi iticisini (H) çivi izleyici civilerin arkasında kalana dek geri çekin.
3. İticiyi serbest bırakın.

ALETİN BOŞALTILMASI

1. Aleti dik tutarak iticideki (H) mandalı sıkın ve çivilerin iticinin yanından şarjöre doğru kaymasını sağlayın.
2. Çivileri şarjörden (I) çıkarın.

Çakma Derinliğini Ayarlama (şekil 1)

Çivi çakma derinliği, derinlik ayar düğmesi kullanılarak kullanılan çivinin tipine ayarlanabilir.

1. Çiviyi daha sığ çakmak için derinlik ayarlama düğmesini (K) aletin arkasına doğru çevirin. Aletin uygun aralıkta nerede ayarlandığını anlamak için göstergeye (L) bakın.
2. Çiviyi daha derine çakmak için derinlik ayarlama düğmesini (K) aletin önüne doğru çevirin.

Mod Seçimi (şekil. 5)

YALNIZCA DCN660

Sıralı çalışma modunu seçmek için mod seçme düğmesini (J) tek çivi simgesine ( ) kaydırın.

Vuruş çalışma modunu seçmek için mod seçme düğmesini (J) üç çivi simgesine (Kaydırın.

Tetik Kilidi (şekil. 6)

Bu alet, aletin çivi çakmasını önleyen bir tetik kilidiyle (M) donatılmıştır.

Tetik kilidini devreye sokmak için anahtarı aşağı doğru itin.

Tetik kilidini (M) serbest bırakmak için anahtarı yukarı doğru çekin.

UYARI: Alet hemen kullanılmayacaksa veya ayar işlemlerinden önce tetik kilidinin (M) devrede ve bataryanın sökülmüş olduğundan emin olun.

Kusursuz Çakma Ucu (şekil 1)

Alet ahşap üzerinde kullanıldığında işaretsiz çakma ucunu (N) temas tetiği (B) üzerine yerleştirin.

Kullanılmadığı zaman işaretsiz çakma ucunu tutucuya (G) yerleştirin.

UYARI: İşaretsiz çakma ucunu takıp çıkarmadan önce, tetik kilidinin (M) devrede ve bataryanın sökülmüş olduğundan emin olun.

Çalışma Lambaları (şekil 1)

Aletin her iki yanında çalışma lambaları (E) bulunur. Çalışma lambaları, tetik etkinleştirildiğinde veya temas tetiği serbest bırakıldığında yanacaktır. 10sn. çalışmama durumunda ışıklar otomatik olarak kapanır. Çalışma lambaları ayrıca düşük batarya ve sıkışmış çivi göstergesi olarak da görev yaparlar. Daha fazla ayrıntı için Düşük Batarya Göstergesi veya Sıkışmış Çiviyi Çıkarma bölümüne bakın.

UYARI: Çalışma lambaları, çalışma yüzeyinin etrafını aydınlatmayı amaçlar. Çalışma lambalarını tek ışık kaynağı olarak kullanmayın.

ÇALIŞTIRMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküleri çıkartın. Kazara çalışma yaralanmaya neden olabilir.

Doğru El Pozisyonu (şekil 9)

UYARI: Ciddi yaralanma riskini azaltmak için HER ZAMAN şekilde gösterilen uygun tutma pozisyonunu kullanın.

UYARI: Ciddi yaralanma riskini azaltmak için ani tepki ihtimaline karşı aleti HER ZAMAN sıkıca tutun.

Doğru el pozisyonu bir elin ana sap üzerinde olduğu konumdur.

Aleti Hazırlama (şekil 1)

1. Bataryayı ve tüm civileri şarjörden çıkarın.
2. Temas tetiği (B) ve çivi iticisinin serbest hareket edip etmediğini kontrol edin.
3. Çivileri tekrar şarjöre doldurun.

UYARI: Temas tetiği veya çivi iticisi serbest bir şekilde hareket edemiyorsa aleti kullanmayın.

DIKKAT: ASLA aletin iç kısmına sprey veya herhangi diğer yağ veya temizlik malzemesi değildirmeyin. Bunu yapmanız aletin performansını ve ömrünü ciddi şekilde etkiler.

Aleti Çalıştırma (şekil 1)

DCN660 iki moddan biri kullanılarak çalıştırılabilir: sıralı çalışma modu veya vuruş çalışma modu.

DCN661 yalnızca sıralı çalışma modunda çalışır.

SIRALI ÇALIŞMA MODU ( )

Sıralı çalışma modu, dikkatlı ve hassas yerleştirme istendiği zaman aralıklı çivi çakma işlemi için kullanılır.

1. Mod seçme düğmesini (J) kullanın, sıralı çalışma modunu seçin. (yalnızca DCN660)
2. Tetik kilidini (M) açın.
3. Temas tetiğini (B) iş parçasına bastırın.
4. Aleti harekete geçirmek için (A) tetiği çekin.
5. Tetiği serbest bırakın ve temas tetiğini üzerinde çalışma yapılan parçadan kaldırın.
6. Sonraki çivileri çakmak için 3 - 5. adımları tekrarlayın.

VURUŞ ÇALIŞMA (MN YALNIZCA DCN660

Darbe hareket modu düz, sabit yüzeylere hızlı civileme için kullanılır.

1. Mod seçme düğmesini (J) kullanın, vuruş çalışma modunu seçin.
2. Tetik kilidini (M) açın.
3. Tek bir çivi çakmak için aleti sıralı çalışma için belirtildiği şekilde kullanın:

a. Temas tetiğini (B) iş parçasına bastırın.

b. Aleti harekete geçirmek için (A) tetiği çekin.

1. Birkaç çivi çakmak için tetik düğmesini (A) basılı tutun ve temas tetiğini (B) çalışma yüzeyine tekrar tekrar itin. Tetik (A) tutulurken temas tetiğine (B) her basısta bir çivi çakılacaktır.

UYARI: Alet kullanılmadığı zaman tetiği basılı bırakmayın. Alet kullanılmadığında kazara harekete geçmesini önlemek için tetik kilidini (M) kilitli konuma getirin.

Takılmış veya Sıkışmış Çiviyi Çıkarma (şekil 1, 7, 8)

ağızda bir çivi sıkışırsa veya alet takılırsa, sağdaki çalışma lambası (E) sürekli olarak yanıp sönecektir.

1. Tetik kilidini (M) devreye sokun.
2. Bataryayı (O) ve tüm civileri şarjörden çıkarın.
3. Ağzın üzerindeki sıkışma giderici mandalı (C) serbest bırakın ve kontrol kapağını açın.
4. Sıkışan çiviyi, gerekirse pense kullanarak çıkarın. Görünürde sıkışmış bir çivi yoksa, alet takılmış olabilir.
5. Gerekirse çakma bıçağını döndürmek için takılma bırakma kolunu (D) döngüye alın.
6. Kontrol kapağını kapatın ve ağızdaki iki kolun (Q) altında bulunan mandal pimini devreye sokun. Sıkışma giderici mandalı alçaltın ve kilitleyin.

Eğer çiviler ağızda sıkışmaya devam ederse, aleti yetkili bir DEWALT servis merkezine götürün.

BAKIM

DEWALTelektrikli aletiniz minimum bakımla uzun süreli çalışma için tasarlanmıştır. Sürekli tatmin edici çalışma, alete uygun şekilde özen gösterilmesine ve düzenli temizliğe bağlıdır.

Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküleri çıkartın. Kazara çalışma yaralanmaya neden olabilir.

Şarj cihazı ve bataryanın servisi yapılamaz.

Yağlama

Bu aletin ilave yağlanması gerek yoktur.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

TÜRKÇE

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözümü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

ŞARJ ALETI TEMIZLIK TALIMATLARI

Elektrik çarpması tehlikesi. Temizlik öncesinde AC çıkışı bağlantısını kesin. Şarj aletinin dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonu kullanmayın.

İsteğe Bağlı Aksesuarlar

DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu urünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Sorun giderme

Aletiniz uygun şekilde çalışmıyor görünüyorsa, aşağıdaki talimatlara uyun. Bu, sorunu çözmezse lütfen tamir servisinizle temasa geçin.

Alet çalışmıyor.

Çalışma lambaları açılmıyor.

Tetik kilidinin devrede olmadığını kontrol edin.

• Batarya güç seviyesini kontrol edin (Bu kılavuzun Yakıt Göstergesi Bataryaları bölümüne bakın).
• Bataryayı çıkarın, en az 5 saniye bekleyin ve tekrar takın.

Çalışma lambaları açık, ancak motor çalışmıyor.

• Hem temas tetiğinin hem de tetiğin serbest bırakıldığından emin olun ve yalnızca temas tetiğini çalıştırın.
• Mod ayar düğmesini kontrol edin (Yalnızca DCN660)

- Batarya güç seviyesini kontrol edin (Bu kılavuzun Yakıt Göstergesi Bataryaları ve Düşük Batarya Göstergesi bölümüne bakın).

Çalışma lambaları açık, motor çalışıyor, ancak alet civileri çakmıyor.

• Mod ayar düğmesini kontrol edin (Yalnızca DCN660)
• Şarjöre doğru tipte civilerin yerleştirildiğinden ve iticinin civileri ittiğinden emin olun.
• Arıza gösterge ışıklarını kontrol edin ve gerekirse bataryayı değiştirin veya sıkışmayı giderin (Bu kılavuzun Düşük Batarya Göstergesi ve Takılmış veya Sıkışmış Çiviyi Çıkarma bölümüne bakın).
• Temas tetiğinin ve çivi iticisinin serbest bir şekilde hareket ettiğini kontrol edin (Bu kılavuzun Aleti hazırlama bölümüne bakın).

NOT: Mekanizmayı sıfırlamak için takılma bırakma kolu kullanılmalıdır. Elektronik kontrolünün sıfırlanması için Tetik Kilidinin de döngüye alınması gerekebilir. Bu gereksinimler, çalışma göstergeleri kullanılarak alet tarafından gösterilir.

Çalışma lambaları açık, motor çalışıyor, ancak alet civileri tam olarak çakmıyor.

• Çakma derinliğini ayarlayın (Bu kılavuzun Çakma Derinliğini Ayarlama bölümüne bakın).
• Aleti sıralı modunda değilse sıralı moduna alın.
• Uygun çivi uzunluğunu/malzemesini seçin.
• Batarya güç seviyesini kontrol edin (Bu kılavuzun Yakıt Göstergesi Bataryaları ve Düşük Batarya Göstergesi bölümüne bakın).
• Ağzı sıkıştırılmış havayla temizleyin. Yağ kullanmayın.
• Şarjörü sıkıştırılmış havayla temizleyin.
• Çakma bıçağı tertibatı hasar görmüş\aşınmış olabilir. Yukarıdaki adımlar sorunu gidermezse lütfen tamir servisinizle temasa geçin.

NOT: Mekanizmayı sıfırlamak için takılma bırakma kolu kullanılmalıdır. Elektronik kontrolünün sıfırlanması için Tetik Kilidinin de döngüye alınması gerekebilir. Bu gereksinimler, çalışma göstergeleri kullanılarak alet tarafından gösterilir.

Çiviler alette sıkışıyor.

Şarjöre doğru tipte civilerin düzgün şekilde yerleştirildiğinden ve iticinin civileri ittiğinden emin olun.

• Uygun çivi uzunluğunu/malzemesini seçin.
• Ağzı temizleyin (Bu kılavuzun Takılmış veya Sıkışmış Çiviyi Çıkarma bölümüne bakın).
• Şarjörü sıkıştırılmış havayla temizleyin.
• Çakma bıçağı tertibatı hasar görmüş\aşınmış olabilir. Yukarıdaki adımlar sorunu gidermezse lütfen tamir servisinizle temasa geçin.

NOT: Mekanizmayı sıfırlamak için takılma bırakma kolu kullanılmalıdır. Elektronik kontrolünün sıfırlanması için Tetik Kilidinin de döngüye alınması gerekebilir. Bu gereksinimler, çalışma göstergeleri kullanılarak alet tarafından gösterilir.

Çevrenin korunması

Ayrı toplama. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır.

Herhangi bir zamanda DEWALTürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı olarak toplanmak üzere ayırın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması, malzemelerin geri kazanılmasına ve yeniden kullanılmasına olanak sağlar. Geri kazanılmış malzemelerin yeniden kullanılması, çevre kirliliğini önler ve ham maddelere duyulan gereksinimi azaltır.

Yerel yönetmelikler, elektrikli ürünlerin belediye atık toplama tesislerinde evsel atıklardan ayrılmasına veya yeni ürün satın aldığınızda yetkili satıcı tarafından alınmasına olanak sağlıyor olabilir.

DEWALT hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın DEWALT servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette şu adreste mevcuttur:

www.2helpU.com.

Şarj Edilebilir Batarya

Bu uzun ömürlü batarya daha önce kolaylıkla gerçekleştirdikleri işlemlerde yeterli güç üretememeye başladıklarında şarj edilmelidir.

Teknik ömrünün sonunda çevre dostu biçimde elden çıkarın.

• Bataryayı tamamen kullanın, sonrasında aletten çıkarın.
• Lityum iyon hücreler geri dönüştürülebilir. Bunları bayinize veya bölgenizdeki geri dönüşüm istasyonuna götürün. Toplanan bataryalar geri dönüştürülür ve uygun şekilde bertaraf edilir.

KAPΦΩTIKO 18V XR 16 GA DCN660, DCN661

Συγχαρητήρια!
