GEBRUIKSAANWIJZING DCN661 DEWALT

Nederlands (vertaald vanuit de originele instructies) 93

U hebt gekozen voor DEWALT-gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALTeen van de betrouwbaarste partners van gebruikers van elektrisch gereedschap.

Technische gegevens

	DCN660 DCN661
Spanning V	DC	18 18
Type 1 1
Type accu Li-ion Li-ion
Werkingsstand Sequentieel/Snelvuur Sequentieel
Magazijnhoek 20° 20°
Spijkers
lengte	mm 32-63 32-63
schachtdiameter	mm 1.6	1.6
hoek		20° 20°
Gewicht (zonder accu)	kg	2,4	2,4
Aandrijfenergie	J	48 48
Lawaaiwaarden en vibratiewaarden (triaxiale-vectorsom) volgens EN60745-2-16:
L_PA (emissie geluidsdrukniveau)	dB(A)	81 81
L_WA (geluidsvermogenniveau)	dB(A)	92 92
K(onzekerheid voor het gegeven geluidsniveau)	dB(A)	3 3
Waarde trillingsemissie a_h =	m/s2	2.5	2.5
Onzekerheid K =	m/s2	1,5	1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

NEDERLANDS

Accu DCB140 DCB141 DCB142
Type accu Li-ion Li-ion Li-ion
Spanning V	DC	14,4 14,4	14,4
Capaciteit Ah 3,0 1,5 4,0
Gewicht kg 0,53 0,30 0,54
Accu DCB143 DCB144 DCB145
Type accu Li-ion Li-ion Li-ion
Spanning V	DC	14,4 14,4	14,4
Capaciteit Ah 2,0 5,0 1,3
Gewicht kg 0,30 0,52 0,30
Accu DCB180 DCB181 DCB182
Type accu Li-ion Li-ion Li-ion
Spanning V	DC	18 18 18
Capaciteit Ah 3,0 1,5 4,0
Gewicht kg 0,64 0,35 0,61
Accu DCB183/B DCB184/B DCB185
Type accu Li-ion Li-ion Li-ion
Spanning V	DC	18 18 18
Capaciteit Ah 2,0 5,0 1,3
Gewicht kg 0,40 0,62 0,35
Lader		DCB105
Voedingsspanning	V_AC	230
Type accu		10,8/14,4/18 Li-ion
Laadtijd bij benadering van accu's	min	25 (1,3 Ah)	30 (1,5 Ah)	40 (2,0 Ah)
		55 (3,0 Ah)	70 (4,0 Ah)	90 (5,0 Ah)
Gewicht kg		0,49
Lader		DCB107
Voedingsspanning	V_AC	230
Type accu		10,8/14,4/18 Li-ion
Laadtijd bij benadering van accu's	min	60 (1,3 Ah)	70 (1,5 Ah)	90 (2,0 Ah)
		140 (3,0 Ah)	185 (4,0 Ah)	240 (5,0 Ah)
Gewicht kg		0,29
Lader		DCB112
Voedingsspanning V	AC	230
Type accu		10,8/14,4/18 Li-ion
Laadtijd bij benadering van accu's	min	40 (1,3 Ah)	45 (1,5 Ah)	60 (2,0 Ah)
		90 (3,0 Ah)	120 (4,0 Ah)	150 (5,0 Ah)
Gewicht	kg	0,36

Lader		DCB113
Voedingsspanning	V_AC	230
Type accu		10,8/14,4/18 Li-ion
Laadtijd bij benadering van accu's	min	30 (1,3 Ah)	35 (1,5 Ah)	50 (2,0 Ah)
		70 (3,0 Ah)	100 (4,0 Ah)	120 (5,0 Ah)
Gewicht kg		0,4
Lader		DCB115
Voedingsspanning	V_AC	230
Type accu		10,8/14,4/18 Li-ion
Laadtijd bij benadering van accu's	min	25 (1,3 Ah)	30 (1,5 Ah)	40 (2,0 Ah)
		55 (3,0 Ah)	70 (4,0 Ah)	90 (5,0 Ah)
Gewicht kg		0.5
Zekeringen:
Europa	Gereedschap van 230 V	10 A, stroomvoorziening

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor elk signaleringswoord. Lees de gebruiksaanwijzing zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een dreigend gevaar aan dat, als het niet wordt voorkomen, misschien leidt tot licht of gematigd letsel.

OPMERKING: Geeft een handeling aan waarbij zich een persoonlijk letsel zal voordoen maar die, als deze niet wordt voorkomen kan leiden tot materiële schade.

Hiermee wordt het risico van een elektrische schok aangeduid.

Wijst op brandgevaar.

EG-verklaring van overeenstemming

MACHINERIERICHTLIJN

18V XR 16 GA AFWERKINGSTACKER DCN660, DCN661

DEWALT verklaart dat de producten die worden beschreven onder Technische gegevens voldoen aan: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Deze producten voldoen tevens aan richtlijn 2004/108/EG (tot 19/04/2016) 2014/30/EU (vanaf 20/04/2016) en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de handleiding.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Mr. Rergel

Markus Rompel

D-65510, Idstein, Duitsland

24.07.2015

HUWING: Verminder

het risico op letsel, lees de instructiehandleiding.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

CHUWING: Lees alle

veiligheidswaarschuwingen en alle instructies. Wanneer de waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ZODAT U DEZE LATER OOK NOG KUNT RAADPLEGEN

De term 'elektrisch gereedschap' in de onderstaande vermelde waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrisch gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of slecht

verlichte werkomgeving kan tot ongevallen leiden.

b) Bedien elektrisch gereedschap niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders op een afstand wanneer u elektrisch gereedschap bedient. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet-omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico op een elektrische schok.

e) Als u elektrisch gereedschap buitenshuis gebruikt, dient u een verlengsnoer te gebruiken dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, dient u een stroomvoorziening te gebruiken die beveiligd is met een aardlekschakelaar. Met een aardlekschakelaar wordt het risico van een elektrische schok verkleind.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap bedient. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de off-stand (uit) staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten, kan leiden tot persoonlijk letsel.
e) Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Dit zorgt voor betere controle van het elektrisch gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
g) Als er in hulpmiddelen worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het elektrisch gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met

het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik het elektrisch gereedschap niet als de schakelaar het apparaat niet aan en uit kan zetten. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt of het elektrische gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
d) Berg elektrisch gereedschap dat niet wordt gebruikt op buiten het bereik van kinderen en laat geen personen die onbekend zijn met het elektrisch gereedschap of deze instructies het gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschap met scherpe snijdranden loopt minder snel vast en is gemakkelijker te beheersen.
g) Gebruik het elektrisch gereedschap, de accessoires en gereedschapsonderdelen, etc. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad de accu alleen op met de lader die wordt opgegeven door de fabrikant. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren wanneer deze in combinatie met andere accu's wordt gebruikt.
b) Gebruik elektrisch gereedschap alleen met de speciaal aangeduide accu. Het

gebruik van andere accu's kan gevaar voor letsel en brand opleveren.

c) Houd de accu, wanneer u deze niet gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tot stand kunnen brengen tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaakt, kunnen brandwonden of brand worden veroorzaakt.

d) Onder extreme omstandigheden kan er vloeistof uit de batterij spuiten. Vermijd contact hiermee. Indien onbedoeld contact plaatsvindt, spoelt u met water. Als vloeistof in aanraking komt met ogen, raadpleegt u bovendien uw huisarts. Vloeistof die uit de accu spuit, kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw gereedschap onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Daarmee wordt de veiligheid van het gereedschap gewaarborgd.

Veiligheidsvoorschriften voor afwerkingstackers

• Ga er altijd vanuit dat het gereedschap bevestigingsmateriaal bevat. Wanneer onzorgvuldig met de tacker wordt omgegaan, kan dat dat tot gevolg hebben dat er onverwacht nieten/spijkers worden afgeschoten en dat er daardoor persoonlijk letsel ontstaat.
• Richt het gereedschap niet op uzelf of op iemand in de buurt. Door onverwacht gebruik van de schakelaar wordt bevestigingsmateriaal afgeschoten dat lichamelijk letsel veroorzaakt.
• Zet het gereedschap niet aan voordat u het stevig tegen het werkstuk hebt geplaatst. Als het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmateriaal wegschieten.
• Koppel het gereedschap los van de stroombron als er bevestigingsmateriaal is vastgelopen in het gereedschap. Wanneer u nieten/spijkers die vastzitten, losmaakt, kan de tacker onbedoeld in werking treden als de accu nog in het gereedschap zit.

• Gebruik deze tacker niet voor het vastzetten van elektrische kabels. Het gereedschap is niet ontworpen voor installatie van elektriciteitskabels en kan de isolatie van de elektriciteitskabels beschadigen wat elektrische schokken of brand tot gevolg kan hebben.

• Draag altijd een veiligheidsbril.

• Draag altijd oorbescherming.
• Gebruik alleen spijkers van het soort dat aangegeven staat in de handleiding.
• Gebruik geen stellingen om het gereedschap te bevestigen aan een steunpunt.
• Geen enkel onderdeel van de tacker, zoals het contactmechanisme, mag uit elkaar gehaald of geblokkeerd worden.
• Controleer vóór elk gebruik of het veiligheidsen triggermechanisme juist werken en of alle bouten en moeren vastzitten.
• Gebruik het gereedschap niet als een hamer.
• Gebruik de DCN660 of DCN661 niet

- wanneer u bijvoorbeeld, dakspanten, enz. verplaatst van de ene rijlocatie naar een andere, waarbij u stellingmateriaal, trappen, ladders of een op een ladder gelijkende constructie gebruikt;

• wanneer u dozen of kratten sluit;
• bij het monteren van transportveiligheidssystemen, bijv., op voertuigen, wagons, enz.

Zie voor vrijstellingen voor deze bepalingen de in uw land geldende voorschriften voor de werklocatie.

• Controleer altijd de ter plaatse geldende voorschriften voor de werkplek.
• Richt nooit een tacker naar uzelf of andere personen.
• Tijdens gebruik, houdt u het gereedschap vast zodat u geen letsel aan het hoofd of lichaam kunt oplopen in geval van een mogelijke terugslag veroorzaakt door een onderbreking in de stroomtoevoer of harde zones binnenin het werkstuk.

• Activeer de tacker nooit in een open ruimte.

- Draag het gereedschap in het werkgebied naar de werkplek met behulp van één handvat, en nooit met een geactiveerde schakelaar.

- Beoordeel de omstandigheden in het werkgebied. Spijkers kunnen dunne werkstukken doorboren of van hoeken en kanten van het werkstuk afglijden, en aldus mensen aan risico's blootstellen.

- Sla geen spijkers dicht bij de rand van het werkstuk.

- Sla geen spijkers bovenop andere spijkers.

Restrisico's

Ook al worden de relevante veiligheidsvoorschriften en de veiligheidsvoorzieningen toegepast, bepaalde risico's kunnen niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico op persoonlijk letsel als gevolg van langdurig gebruik.

Markeringen op het gereedschap

Op het apparaat worden de volgende pictogrammen weergegeven:

Lees vóór gebruik de instructiehandleiding.

Draag gehoorbescherming.

Draag oogbescherming.

Gebruik het gereedschap niet op stellingen of ladders.

Lengte van de spijkers.

Dikte van de spijkers.

Laadcapaciteit.

Spanning van gereedschap.

Magazijnhoek: 20°.

Zichtbare straling. Staar niet in het licht.

POSITIE VAN DE DATUMCODE

De datumcode, die ook het jaar van fabricage bevat, is in de behuizing geprint.

Voorbeeld:

2015 XX XX

Jaar van fabricage

Belangrijke veiligheidsinstructies voor alle accu's

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg Technische gegevens).

- Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

CHUWING: Gevaar op elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING: We bevelen aan om een differentieelschakelaar met een uitschakelstroom van 30 mA of lager te gebruiken.

VOORZICHTIG: Gevaar voor brandwonden. Beperk het risico van letsel, laad alleen oplaadbare accu's op van het merk DEWALT. Andere typen accu's zouden uit elkaar kunnen springen en persoonlijk letsel en schade kunnen veroorzaken.

VOORZICHTIG: Houd toezicht op kinderen zodat ze niet met het apparaat kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgedekte laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.

• Probeer de accu NIET op te laden met andere laders dan die in deze handleiding worden beschreven. De lader en de accu zijn speciaal voor elkaar ontworpen.
• Deze laders zijn niet bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen kunnen leiden tot het risico van brand, elektrische schok of elektrocutie.

• Stel de lader niet bloot aan regen of sneeuw.

• U kunt beter niet aan het snoer trekken wanneer u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.

• Het is belangrijk dat u het snoer zo plaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer niet op een andere manier kan beschadigen of onder spanning kan komen te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker - laat deze onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de lader naar een erkend servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico op een elektrische schok. Het risico is niet minder wanneer u de accu verwijdert.
• Probeer NOOIT twee laders op elkaar aan te sluiten.
• De lader is ontworpen voor de standaard 230V-stroomvoorziening van een woning. Probeer de lader niet te gebruiken op een andere spanning. Dit geldt niet voor de voertuiglader.

BEWAAR DEZE INSTRUCTIES

Laders

De DCB105, DCB112, DCB113 en DCB115 laders zijn geschikt voor 10,8 V, 14,4 V en 18 V Li-ion XR (DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB184 en DCB185) accu's.

DEWALT-laders hoeven niet te worden afgesteld en zijn zo ontworpen dat zij zeer gemakkelijk in het gebruik zijn.

Laadprocedure (Afb. 2)

1. Steek de lader in een geschikt stopcontact voordat u de accu insteekt.
2. Plaats de accu (O) in de lader. Het rode lampje (opladen) knippert voortdurend en dat duidt erop dat het laadproces is gestart.
3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of in de acculader blijven zitten.

OPMERKING: U kunt maximale prestaties en levensduur van Li-ion-accu's garanderen door de accu's volledig op te laden voordat u deze voor het eerst in gebruik neemt.

Laadproces

Raadpleeg de onderstaande tabel voor de laadstatus van de accu.

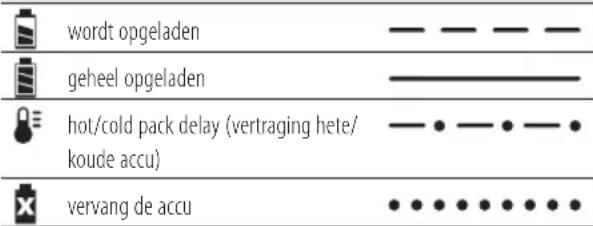

Laadindicaties: DCB105

wordt opgeladen geheel opgeladen hot/cold pack delay (vertraging hete/ koude accu) vervang de accu

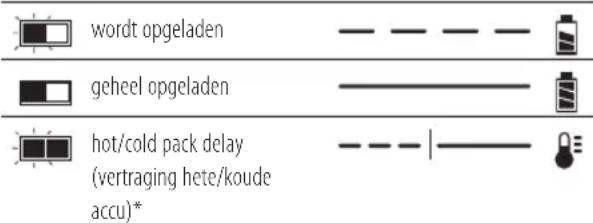

Laadindicators: DCB107, DCB112, DCB113, DCB115

wordt opgeladen geheel opgeladen hot/cold pack delay (vertraging hete/koude accu)*

*DCB107, DCB112, DCB113, DCB115: Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

NEDERLANDS

De geschikte lader(s) laadt/laden geen kapotte accu op. Het lampje zal niet of onregelmatig gaan branden en de lader geeft daarmee aan dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de lader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

HOT/COLD PACK DELAY (VERTRAGING HETE/KOUDE ACCU)

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal half zo snel opladen als een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal niet op maximumsnelheid gaan opladen, ook niet als de accu warmer wordt.

UITSLUITEND LITHIUM-ION-ACCU'S

XR Li-ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat ervoor zorgt dat de accu niet te veel wordt geladen, niet te heet wordt of te veel wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Als dit gebeurt, zet u de Li-ion-accu op de lader, totdat deze volledig geladen is.

Belangrijke veiligheidsinstructies voor alle accu's

Wanneer u vervangende accu's bestelt, is het belangrijk dat u het catalogusnummer en de spanning opgeeft.

Als u de accu uit de verpakking haalt, is hij niet geheel opgeladen. Lees onderstaande veiligheidsinstructies voordat u de accu en lader gebruikt. Volg vervolgens de beschreven laadprocedures.

LEES ALLE INSTRUCTIES

• Laad de accu niet op of gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Modificeer de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan

openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

• Laad de accu's alleen op in DEWALT-laders.
• NIET nat spatten of onderdompelen in water of andere vloeistoffen.
• Gebruik of bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C (105 °F) of meer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

CHTIG: Plaats het gereedschap wanneer het niet in gebruik is, op zijn zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Bepaald gereedschap met grote accu's kan rechtop staan op de accu maar kan gemakkelijk worden omgegooid.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM-ION (LI-ION)

• Gooi de accu niet in vuur, zelfs al is deze ernstig beschadigd of volledig versleten. De accu kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanneer lithium-ion-accu's worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met een milde zeepoplossing en water. Als accuvloeistof in de ogen terechtkomt, spoel dan met water met het oog open gedurende 15 minuten of tot de irritatie ophoudt. Als medische zorg nodig is, is het goed te weten dat de accu-elektrolyt bestaat uit vloeibare organische carbonaten en lithiumzouten.

- De inhoud van de geopende accu kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Roep medische hulp in als de symptomen aanhouden.

WAARSCHUWING: Gevaar voor brandwonden. Accuvloeistof kan ontbranden bij blootstelling aan vonken of open vuur.

Vervoer

DEWALT-accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion-cellen en -accu's zijn getest in overeenstemming met Hoofdstuk 38.3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal de verzending van een DEWALT-accu vrijgesteld zijn van de classificatie als volledig voorgeschreven Gevaarlijk Materiaal van Klasse 9. Over het algemeen zijn de twee gevallen die verzending Klasse 9 vragen:

1. Verzending door de lucht van meer dan twee DEWALT lithium-ion-accu's wanneer de verpakking alleen accu' bevat (geen gereedschap) en
2. Een verzending die een lithium-ion-accu bevat die een energieclassificering van meer dan 100 W/uur (Wh) heeft. Op alle lithium-ion-accu's staat de W/Uur-classificering vermeld.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, het is de verantwoordelijkheid van de verzender om de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie door te nemen.

Tijdens het transport kunnen accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen, impliciete of expliciete, garantie gegeven. Het is de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

Accu

TYPE ACCU

De DCN660 en de DCN661 werken op een 18V-accu.

De DCB180, DCB181, DCB182, DCB183, DCB184 of DCB185 accu's kunnen worden gebruikt.

Raadpleeg de Technische gegevens voor meer informatie.

Aanbevelingen voor opslag

1. De beste opslagplaats is een koele en droge plaats - weg van direct zonlicht en overmatige warmte of kou. Voor een optimaal vermogen en levensduur van de accu, bergt u de accu op in een ruimte op kamertemperatuur wanneer niet in gebruik.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op lader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees vóór gebruik de instructiehandleiding.

Zie Technische gegevens voor de laadduur.

Accu bezig met opladen.

Accu opgeladen.

Accu defect.

hot/cold pack delay (vertraging hete/koude accu).

NEDERLANDS

Voer geen testen op geleidende voorwerpen uit.

Laad geen beschadigde accu's op.

Stel niet bloot aan water.

Laat een defect snoer onmiddellijk vervangen.

Laad alleen op tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Gooi de accu op een milieuvriendelijke manier weg.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-LADERdan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur.

Inhoud van de verpakking

De verpakking bevat:

1 Tacker

1 Lader (alleen D2- of P2-modellen)

2 Accu's (alleen D2- of P2-modellen)

1 Gereedschapskoffer (alleen D2- of P2-modellen)

1 Handleiding

OPMERKING: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd.

- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (Afb. 1)

WAARSCHUWING: Breng geen wijzigingen aan in het elektrisch gereedschap of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

A. Aan/uit-schakelaar
B. Contactmechanisme
C. Deblokkeringshendel
D. Vrijgavehendel bij vastlopen
E. Werklampen/storingsindicator
F. Omkeerbare riemhaak
G. Niet-krassende tiphouder
H. Spijkeraanduwer

I. Magazijn

J. Werkstand-keuzeschakelaar (alleen DCN660)

K. Afstelwiel voor de diepte

L. Diepte-indicator

M. Vergrendeling voor aan/uit-schakelaar

N. Niet-krassende tip

O. Accu

P. Ontgrendelingsknop accu

BEOOGD GEBRUIK

Uw 16 GA afwerkingstacker is ontworpen voor professionele nagel- en spijkertoepassingen.

NIET gebruiken bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze 16 GA afwerkingstackers zijn professioneel elektrisch gereedschap.

LAAT KINDEREN NIET in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

• Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met dit product.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uw netstroomvoorziening.

Uw DEWALT-lader is dubbel-geïsoleerd in overeenstemming met EN 60335; er is bijgevolg geen aardedraad nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DEWALT-servicedienst.

Een verlengsnoer gebruiken

Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische gegevens). De minimumafmeting van de geleider is 1 mm²; de maximumlengte is 30 m.

Rol het snoer altijd volledig af als u een haspel gebruikt.

MONTAGE EN AANPASSINGEN

CHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum: zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik uitsluitend DEWALT-accu's en -laders.

De accu in het gereedschap plaatsen/uit het gereedschap halen (Afb. 2)

OPMERKING: Controleer dat uw accu (O) volledig is opgeladen.

DE ACCU IN DE HANDGREEP VAN HET GEREEDSCHAP INSTALLEREN

1. Lijn de accu (O) uit met de rails in de handgreep van het gereedschap (Afb. 2).
2. Schuif de accu in de handgreep totdat de accu stevig vastzit in het gereedschap en controleer dat de accu niet los raakt.

DE ACCU UIT HET GEREEDSCHAP HALEN

1. Druk op de accu-vrijgaveknoppen (P) en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader zoals wordt beschreven in het ladergedeelte van deze handleiding.

Er zijn DEWALT-accu's met een vermogensmeter en deze bestaat uit drie groene ledlampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft.

U kunt de vermogensmeter activeren door de knop (R) van de vermogensmeter ingedrukt te houden. Een combinatie van de drie groene ledlampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogensmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De accumeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

Indicator voor gering accuvermogen (afb. 1)

De indicator voor gering accuvermogen is een functie die in de linker werklamp (E) is geïntegreerd. Deze knippert 4 keer om aan te geven dat de accu opgeladen moet worden. Het gereedschap wordt vervolgens automatisch uitgeschakeld.

Schakel het gereedschap uit en verwijder de accu (O) om het op te laden zodra de indicator knippert.

Het gereedschap kan niet worden ingeschakeld zolang een accu met een gering accuvermogen aan het gereedschap is bevestigd.

Het riemhaak monteren (afb. 3)

De riemhaak kan aan de zijkant van het gereedschap worden vastgemaakt of, indien gewenst, van het gereedschap worden verwijderd.

1. Breng de riemhaak (F) in het montagegat aan de zijkant van het gereedschap.
2. Steek de schroef (S) door de riemhaak en in het montagegat. Draai de schroef aan.

Het gereedschap laden (afb. 4)

1. Breng de nagels/spijkers in de achterkant van het magazijn (I).
2. Trek de spijkeraanduwer (H) achteruit totdat de spijkervolger achter de spijkers komt te zitten.
3. Laat de aanduwer los.

NEDERLANDS

HET GEREEDSCHAP ONTLADEN

1. Houd het gereedschap rechtop, knijp de hendel op de schuiver (H) in en laat de spijkers langs de schuiver naar de onderkant van het magazijn schuiven.
2. Neem de spijkers uit het magazijn (l).

De inslagdiepte afstellen (afb. 1)

Stel de inslagdiepte af naargelang het soort spijker/nagel dat u zult gebruiken met behulp van het diepteafstellingswiel.

1. Als u de nagel/spijker minder diep wilt inslaan, draait u het diepteafstellingswiel (K) naar de achterkant van het gereedschap. Gebruik de meter (L) om na te gaan waar het gereedschap binnen het beschikbaar bereik is ingesteld.
2. Als u de nagel/spijker dieper wilt inslaan, draait u het diepteafstellingswiel (K) naar de voorkant van het gereedschap.

De werkstand selecteren (afb. 5)

ALLEEN DCN660

U selecteert de sequentiële werkstand door de werkstand-keuzeschakelaar (J) naar het pictogram met één spijker te schuiven ( ).

U selecteert de snelvuurwerkstand door de werkstand-keuzeschakelaar (J) naar het pictogram met drie spijkers te schuiven (M)

Vergrendeling voor aan/uit- schakelaar (afb. 6)

Dit gereedschap is uitgerust met een vergrendeling voor aan/uit-schakelaar (M), die voorkomt dat het gereedschap een spijker afvuurt.

U kunt de vergrendeling voor aan/uit-schakelaar activeren door de schakelaar omlaag te duwen.

U kunt de vergrendeling voor aan/uit-schakelaar (M) deactiveren door de schakelaar omhoog te trekken.

WAARSCHUWING: Controleer of de vergrendeling voor aan/uit-schakelaar (M) is geactiveerd en de accu is verwijderd voordat u aanpassingen aanbrengt of wanneer u het gereedschap niet onmiddellijk gaat gebruiken.

Niet-krassende tip (afb. 1)

Plaats de niet-krassende tip (N) over het contactmechanisme (B) wanneer u het gereedschap gebruikt op hout.

Berg de niet-krassende tip op in de houder (G) wanneer u het niet gebruikt.

WAARSCHUWING: Controleer of de vergrendeling voor aan/uit-schakelaar (M) is geactiveerd en de accu is verwijderd voordat u de niet-krassende tip plaatst of verwijdert.

Dit gereedschap heeft werklampen (E) aan weerszijden. De werklampen branden bij activering van de aan/uit-schakelaar of vrijgave van het contactmechanisme. De lampjes gaan automatisch uit wanneer u het gereedschap 10 seconden niet bedient. De lampen doen ook dienst als indicator voor een laag accuvermogen en als indicator voor vastgelopen spijkers. Voor meer informatie raadpleegt u Indicator voor gering accuvermogen of Een vastgelopen of vastzittende spijker verwijderen.

WAARSCHUWING: De werklampen hebben als doel het nabije werkoppervlak te verlichten. Gebruik de werklampen niet als enige lichtbron.

GEBRUIK

Gebruiksaanwijzing

HUWING:houd u altijd aan de veiligheidsinstructies en geldende voorschriften.

CHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum: zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

Juiste handpositie (Afb. 9)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, houd het gereedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

Voor de juiste handpositie zet u één hand op de hoofdhandgreep.

Het gereedschap gereedmaken voor gebruik (afb. 1)

1. Verwijder de accu en alle spijkers uit het magazijn.
2. Controleer of het contactmechanisme (B) en de spijkeraanduwer vrij kunnen bewegen.
3. Laad de spijkers weer in het magazijn.

WAASCHUWING: Gebruik

het gereedschap niet als het contactmechanisme en de spijkeraanduwer niet vrij kunnen bewegen.

VOORZICHTIG: Spuit NOOIT

smeermiddelen of reinigingsoplossingen op de binnenkant van het apparaat en breng deze nooit op enige andere wijze aan. Dit kan de levensduur en prestaties van het apparaat ernstig aantasten.

Het gereedschap in werking stellen (afb. 1)

De DCN660 is voorzien van twee verschillende werkstanden: de sequentiële werkstand en de snelvuurwerkstand.

De DCN661 werkt alleen in de sequentiële werkstand.

SEQUENTIËLE WERKSTAND (/)

De sequentiële werkstand wordt gebruikt voor periodiek vastspijkeren, als men wil dat plaatsing zorgvuldig en nauwkeurig is.

1. Gebruik de werkstand-modusschakelaar (J) om de sequentiële werkstand te selecteren. (alleen DCN660)
2. Ontgrendel de vergrendeling voor aan/uitschakelaar (M).
3. Duw het contactmechanisme (B) tegen het werkoppervlak.
4. Trek aan de aan/uit-schakelaar (A) om het gereedschap in te schakelen.
5. Laat de schakelaar los en haal het contactmechanisme van het werkstuk af.
6. Herhaal stappen 3 - 5 om meer spijkers in te slaan.

SNELVUURWERKSTAND (N)

ALLEEN DCN660

De snelvuurstand wordt gebruikt voor het snelle spijkerwerk op vlakke, stationaire oppervlakken.

1. Gebruik de werkstand-modusschakelaar (J) om de snelvuurwerkstand te selecteren.

2. Ontgrendel de vergrendeling voor aan/uit-schakelaar (M).

3. U kunt een enkele spijker afvuren door het gereedschap te bedienen zoals voor de sequentiële werking wordt beschreven:

a. Duw het contactmechanisme (B) tegen het werkoppervlak.

b. Trek aan de aan/uit-schakelaar (A) om het gereedschap in te schakelen.

1. Om meerdere spijkers af te vuren, houdt u de aan/uit-schakelaar (A) ingedrukt en duwt u het contactmechanisme (B) vervolgens herhaaldelijk tegen het werkoppervlak. Telkens het contactmechanisme (B) wordt ingedrukt terwijl de aan/uit-schakelaar (A) wordt vastgehouden, wordt er een spijker afgevuurd.

CHUWING: Houd niet de trekker ingedrukt wanneer u het gereedschap niet gebruikt. Houd de vergrendeling voor aan/uit-schakelaar (M) in de vergrendelde stand zodat wordt voorkomen dat het gereedschap per ongeluk in werking wordt gesteld, wanneer u het niet gebruikt.

Een vastgelopen of vastzittende spijker verwijderen (afb. 1, 7, 8)

Als een spijker in het neusgedeelte vast zit of het gereedschap loopt vast, knippert de rechter werklamp (E) continu.

1. Activeer de vergrendeling voor aan/uitschakelaar (M).
2. Verwijder de accu (O) en alle spijkers uit het magazijn.
3. Ontgrendel de deblokkeringshendel (C) boven aan het neusgedeelte en open het inspectieluikje.
4. Verwijder de vastzittende spijker, zo nodig met een tang. Als u geen vastzittende spijker ziet, is het mogelijk dat het gereedschap is vastgelopen.
5. Gebruik de vrijgavehendel bij vastlopen (D) om het aandrijfblad indien nodig terug te brengen.
6. Sluit het inspectieluikje en activeer de grendelpin onder de twee armen (Q) op het neusgedeelte. Laat de deblokkeringshendel zakken en zet vervolgens vast.

Laat, als er vaak nieten/spijkers in het neusgedeelte vastlopen, het gereedschap nazien door een officieel DEWALT-servicecentrum.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen voor gebruik gedurende lange tijd met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

WAARSCHUWING: Beperk het

gevaar op ernstig persoonlijk letsel tot een minimum: zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

Aan de lader en de accu kan geen onderhoud worden verricht.

Smering

Uw elektrisch gereedschap heeft geen aanvullende smering nodig.

Reinigen

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën verzwakken de materialen die in deze onderdelen worden gebruikt. Reinig het apparaat uitsluitend met een milde zeep en een vochtige doek. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

INSTRUCTIES VOOR HET REINIGEN VAN DE LADER

HUWING: Gevaar op elektrische schok. Neem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof

en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen.

Optionele accessoires

WAARSCHUWING: Omdat accessoires die niet door DEWALTworden aangeboden, niet op dit product zijn getest, kan het gebruik van dergelijke accessoires op dit gereedschap gevaarlijk zijn. Beperk het risico van letsel, gebruik alleen door DEWALTaanbevolen accessoires met dit product.

Raadpleeg uw dealer voor verdere informatie over de juiste accessoires.

Problemen oplossen

Als het apparaat niet goed lijkt te werken, volgt u de onderstaande instructies op. Als hiermee het probleem niet wordt opgelost, neem dan contact op met een reparateur.

Het gereedschap werkt niet.

Werklampen worden niet ingeschakeld.

Controleer of de vergrendeling van aan/uitschakelaar niet geactiveerd is.

• Controleer het accuvermogensniveau (Zie het hoofdstuk Accu's met vermogensmeter in deze handleiding).
• Haal de accu uit, wacht minstens 5 seconden en installeer opnieuw.

Werklampen branden maar de motor werkt niet.

• Zorg dat zowel het contactmechanisme als de aan/uit-schakelaar niet ingedrukt is en activeer vervolgens alleen het contactmechanisme.
• Controleer de werkstand-keuzeschakelaar (alleen DCN660)
• Controleer het accuvermogensniveau (Zie de hoofdstukken Accu's met vermogensmeter en Indicator voor gering accuvermogen in deze handleiding).

Werklampen branden, motor draait maar gereedschap vuurt geen spijkers af.

• Controleer de werkstand-keuzeschakelaar (alleen DCN660)

• Controleer of het juiste type van spijker in het magazijn is ingebracht en dat de aanduwer de spijkers aanduwt.

• Controleer de defect-indicatielampjes (vervang accu of verwijder de blokkering, indien nodig) (Zie de hoofdstukken Indicator voor gering accuvermogen en Een vastgelopen of vastzittende spijker verwijderen in deze handleiding).

• Controleer of het contactmechanisme en de spijkeraanduwer vrij bewegen (Zie het hoofdstuk Het gereedschap gereedmaken voor gebruik in deze handleiding).

OPMERKING: Gebruik de vrijgavehendel bij vastlopen om het mechanisme terug te zetten. Het kan tevens nodig zijn om de vergrendeling voor aan/uit-schakelaar te gebruiken om de elektronische bediening terug te zetten. Deze vereisten worden met behulp van de werklampen door het gereedschap aangegeven.

Werklampen branden, motor draait maar gereedschap slaat de spijkers niet volledig in het werkstuk.

• Stel de inslagdiepte af (Zie het hoofdstuk De inslagdiepte afstellen in deze handleiding).
• Stel de sequentiële werkstand in, als dit nog niet het geval is.
• Kies de gepaste lengte/materiaal van spijker of nagel.
• Controleer het accuvermogensniveau (Zie de hoofdstukken Accu's met vermogensmeter en Indicator voor gering accuvermogen in deze handleiding).
• Reinig het neusgedeelte met perslucht. Gebruik geen smeermiddel.
• Reinig het magazijn met perslucht.
• Het aandrijfbladmechanisme kan beschadigd/ versleten zijn. Neem contact op met uw reparameter als bovenstaande stappen het probleem niet oplossen.

OPMERKING: Gebruik de vrijgavehendel bij vastlopen om het mechanisme terug te zetten. Het kan tevens nodig zijn om de vergrendeling voor aan/uit-schakelaar te gebruiken om de elektronische bediening terug te zetten. Deze vereisten worden met behulp van de werklampen door het gereedschap aangegeven.

Spijkers zitten vast in het gereedschap.

Controleer of het juiste type van spijker correct in het magazijn is ingebracht en dat de aanduwer de spijkers aanduwt.

• Kies de gepaste lengte/materiaal van spijker of nagel.
• Reinig het neusgedeelte (Zie het hoofdstuk Een vastgelopen of vastzittende spijker verwijderen in deze handleiding).
• Reinig het magazijn met perslucht.
• Het aandrijfbladmechanisme kan beschadigd/versleten zijn. Neem contact op met uw reparateur als bovenstaande stappen het probleem niet oplossen.

OPMERKING: Gebruik de vrijgavehendel bij vastlopen om het mechanisme terug te zetten. Het kan tevens nodig zijn om de vergrendeling voor aan/uit-schakelaar te gebruiken om de elektronische bediening terug te zetten. Deze vereisten worden met behulp van de werklampen door het gereedschap aangegeven.

Bescherming van het milieu

Aparte inzameling. Dit product mag niet bij het normale huisafval worden aangeboden.

Als u op een dag merkt dat uw DEWALT-product aan vervanging toe is, of als u het niet meer gaat gebruiken, gooi het dan niet weg bij het huishoudelijk afval. Bezorg dit product aan een locatie voor gescheiden afvalinzameling.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelpunten of bij de detailhandelaar waar u een nieuw product aanschaft.

DEWALT biedt een voorziening voor het verzamelen en recyclen van DEWALT producten wanneer ze eenmaal aan het einde van hun levensduur zijn. Stuur als u van deze service gebruik wilt maken uw product terug naar een erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is, opzoeken door contact op te nemen met het DEWALT-kantoor ter plaatse en u vindt het adres daarvan in deze handleiding. U kunt ook een lijst van erkende DEWALT-reparateurs en volledige details van onze aftersalesservice

en contactpersonen vinden op internet, ga naar:

www.2helpU.com.

Oplaadbare accu

Deze accu met lange levensduur moet worden opgeladen wanneer de accu niet voldoende vermogen levert voor werkzaamheden die eerder zonder veel moeite werden gedaan. Gooi de accu aan het einde van zijn technische levensduur weg en houd daarbij rekening met het milieu.

• Ontlaad de batterij volledig en verwijder deze vervolgens uit het gereedschap.
• Lithium-ion-cellen zijn recyclebaar. Breng ze terug naar uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

18V XR 16 GA SPIKERPISTOL DCN660, DCN661

Gratulerer!
