ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCS727 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 200

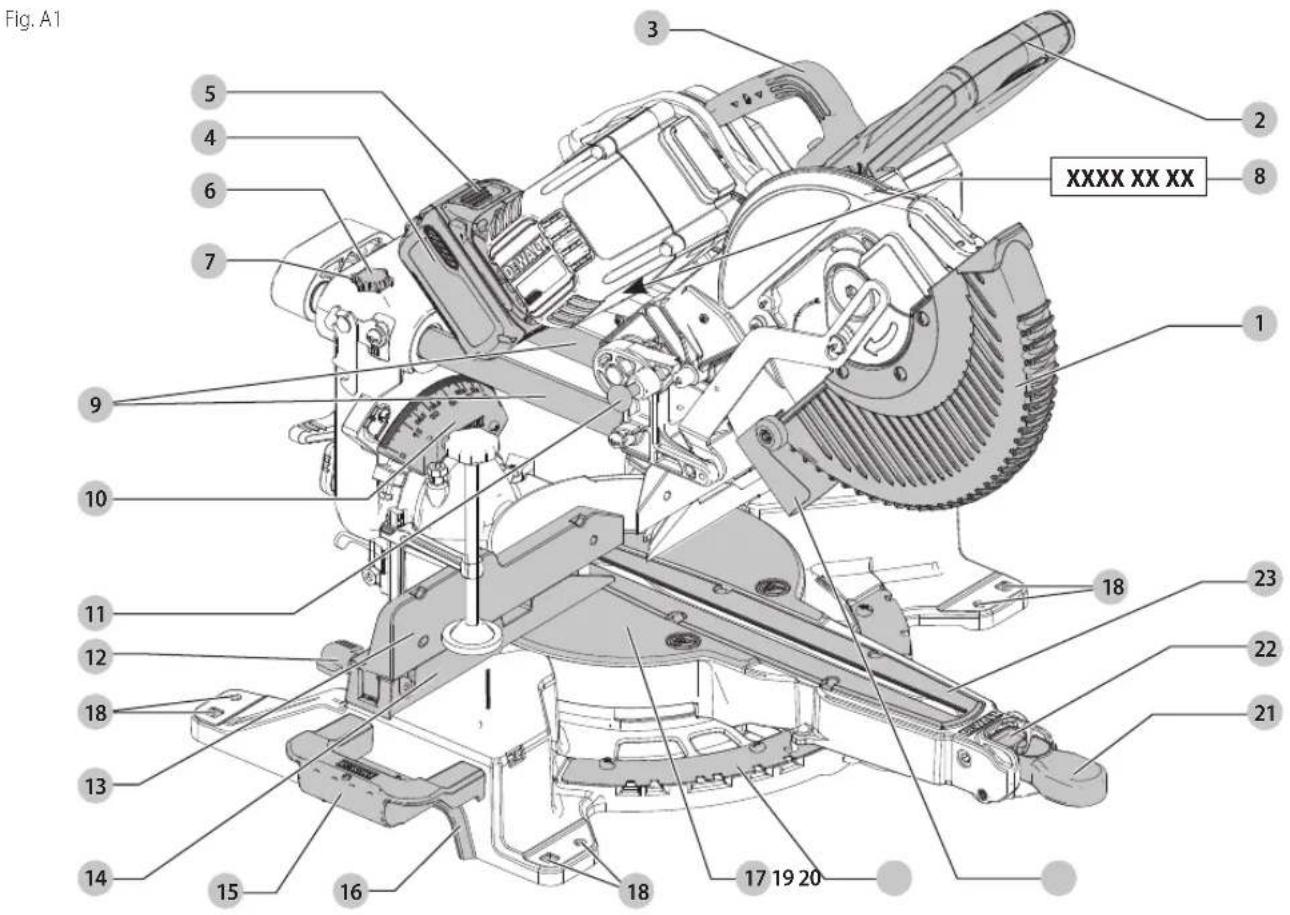

Fig. A1 3 2 XXXX XX XX 8 1 9 10 11 12 13 14 15 16 17 19 20 18 21 22 23 1 5 4 6 7

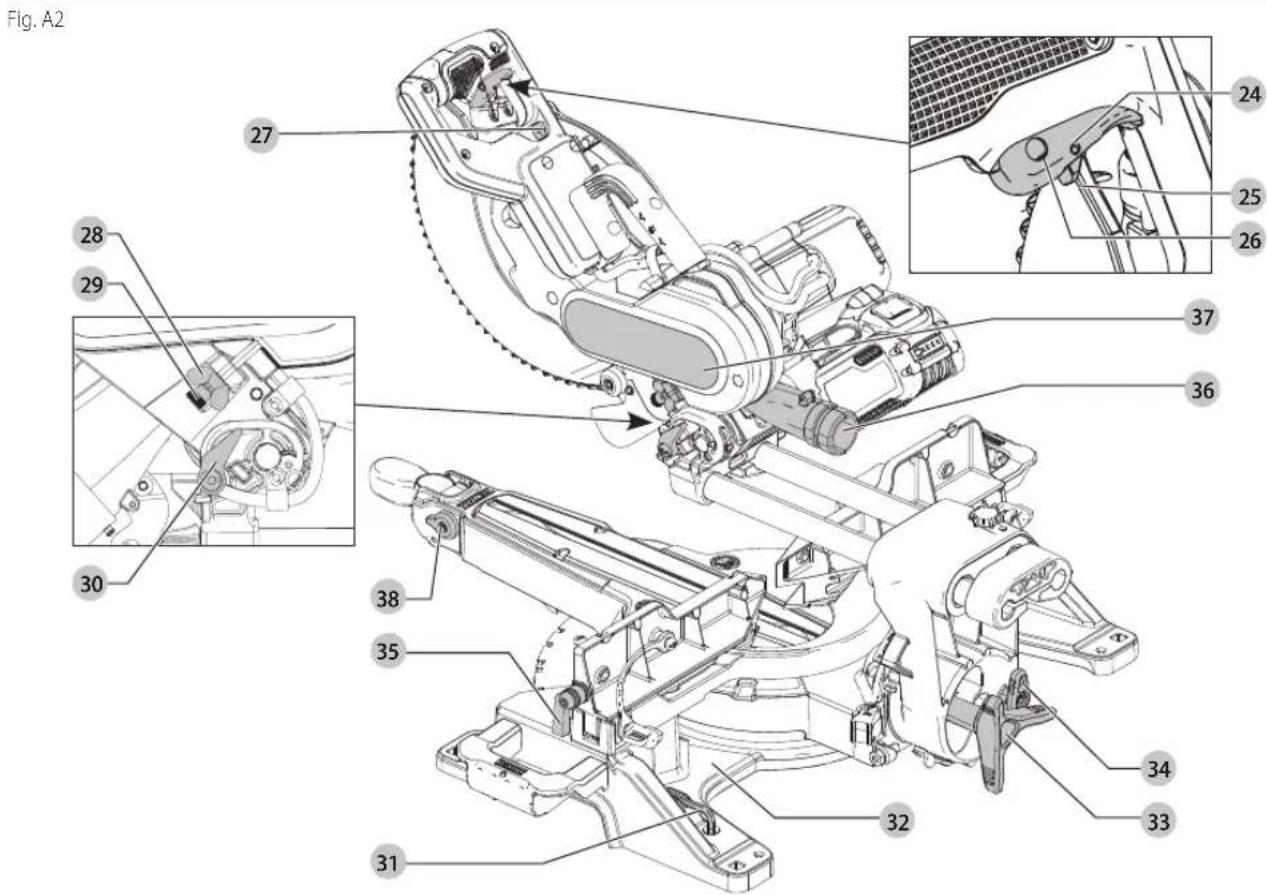

Fig. A2 27 28 29 30 31 32 33 34 35 36 37 24 25 26

Fig. B

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η οχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DCS727
Táon V		54
Túpoc 1
Túpoc μλαταρίας LI-Ion
Διάμετρος λεπίδας mm 250
Οπή λεπίδας mm 30
Πάχος σώματος λεπίδας mm 1,75
Πλάτος εντομής	mm 3.0
Μέγ. ταχύτητα λεπίδας min	-1	4300
Μέγ. ικανότητα εγκάραιας κοπής 90° mm 305
Μέγ. ικανότητα λοξής κοπής 45° mm 215
Μέγ. βάθος κοπής 90° mm 90
Μέγ. βάθος εγκάραιας φαλτοοκοιής 45°	mm 50
Λοξή κοπή (μέγ. γωνία)	αριστεράδεξιά	50°60°
Φαλτοοκοιή (μέγ. γωνία)	αριστεράδεξιά	49°49°
Λοξή κοπή 0°
Μέγ. ύψος υπαθέματος 150 mm	mm 28
Πλάτος που προκύπτει σε μέγ. ύψος 90 mm	mm 290
"Υψος που προκύπτει σε μέγ. πλάτος 305 mm	mm	77
Λοξή κοπή 45° αριστερά
Πλάτος που προκύπτει σε μέγ. ύψος 90 mm	mm 200
"Υψος που προκύπτει σε μέγ. πλάτος 210 mm	mm	77
Λοξή κοπή 45° δεξιά
Πλάτος που προκύπτει σε μέγ. ύψος 90 mm	mm 200
"Υψος που προκύπτει σε μέγ. πλάτος 210 mm	mm	77
Φαλτοοκοιή 45° αριστερά
Πλάτος που προκύπτει σε μέγ. ύψος 60 mm	mm 290
"Υψος που προκύπτει σε μέγ. πλάτος 305 mm	mm	50
Φαλτοοκοιή 45° δεξιά
Πλάτος που προκύπτει σε μέγ. ύψος 28 mm	mm 290
"Υψος που προκύπτει σε μέγ. πλάτος 305 mm	mm	20
Χρόνος αυτόμ. πέδησης λεπίδας	δευτ.	< 4
Βάρος (χωρίε πακέτο μλαταριών) kg	20,5

Τιμές Τιμές θορύβου και κραδασμών (διανυσματικό άθροισμα σε τρεις άξονες) σύμφωνα με το EN62841-3-9:

L_PA	(επίπεδο πίεσης ήχου)	dB(A)	100,3
L_WA	(επίπεδο ισχύος ήχου)	dB(A)	111,7
K	(αβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	3

Το επίπεδο εκπομής κραδαομών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένη διαδικασία δακιμής που αναφέρεται στο πρότυπο EN62841 και μπορεί να χρησιμοποιηθεί για τη σύνκριση ενός εργαλείου με άλλο. Μπορεί

να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών και τθορύβου αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωοτόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών και/ή θορύβου μπορεί να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική διάρκεια του χρόνου λειτουργίας.

Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης για τη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργολείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ.

Οδηγία περί μηχανημάτων και Οδηγία περί ραδιοεξοπλισμού

Φαλτσοπριονο

DCS727

Η εταιρεία ΜΕΧΑΤ. δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN62841-1:2015/AC:2015; EN62841-3-9:2015/AC:2016-09. Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/53/EE, 2014/30/EE και 2011/65/EE. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την ΔΙΧΑΤ. στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας ΔΙΧΑΤ.

Mr. Rergel

Markus Rompel

Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης D-FWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 14.06.2019

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, φαθεία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)
Αρ. κατ. V	αc	Ah Βάρος (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189 18	4,0	0,54	60	120

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υλοδεικνύει μια ενδεχομένως, ελικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η απαι, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια προκτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπή ηλώνει κίνδυνο ηλεκτροπληξίας.

Υπλήσει κίνδυνο πυρκαγιάς.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ηφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματιομό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.

β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν στινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.

γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροιληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και

ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνειαι ότον το σώμα σας είναι γειωμένο.

γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυζάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

σ) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματιομό.

β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.

γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση Οη ενέχουν κίνδυνο ατυχήματος.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.

ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' αυτόν τον τρόπο θο έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.

ΕλλΗνΙΚά

στ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύμοτα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.
θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματισμό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.
β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Οff (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέλει να επισκευαστεί.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους το μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.
δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα ότον χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.
ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυκήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλο συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πίθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατόσταση.
θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολιοθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό κοι έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατόλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.

β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματιομού και πυρκαγιάς.
γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.
δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.
ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.
(1) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω οπό 130 °C μπορεί να προκαλέσει έκρηξη.
η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Και' αυτό του τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.
β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέλει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Οδηγίες ασφαλείας για φαλτσοπρίονα

a) Τα φαλτσοπρίονα προορίζονται για κοπή ξύλου ή προϊόντων παρόμοιων με ξύλο και δεν μπορούν να χρησιμοποιηθούν με λειαντικούς τροχούς κοπής για την κοπή σιδηρούχων υλικών όπως σιδερένιου οπλισμού, ράβδων, μπουζονιών κλπ. Η οκόνη από τη λείανοη προκαλεί το κόλλημα κινούμενων εξαρτήμάτων όπως είναι ο κάτω προφυλακτήρας. Οι σπινθήρες από την κοπή με λείανοη θα κάψουν τον κάτω προφυλακτήρα, το ένθετο εντομής κοπής και άλλα πλαστικά εξαρτήματα.
β) Να χρησιμοποιείτε σφιγκτήρες για την υποστήριξη του αντικειμένου εργασίας, όταν αυτό είναι εφικτό. Αν υποστηρίζετε το αντικείμενο εργασίας με το χέρι, πρέπει να κρατάτε το χέρι σας τουλάχιστον 100 mm από οποιαδήποτε πλευρά της λεπίδας πριονιού. Μη χρησιμοποιείτε αυτό το πριόνι για να κόψετε τεμάχια που είναι πολύ μικρά για να στερεωθούν ή να κρατηθούν με το χέρι με ασφάλεια. Αν τοποθετήσετε το χέρι σας πολύ κοντά στη λεπίδα πριονιού, υπάρχει αυξημένος κίνδυνος τραυματισμού από την επαφή με τη λεπίδα.
γ) Το αντικείμενο εργασίας πρέπει να είναι ακίνητο και συσφιγμένο ή να συγκρατείται σε σφιχτή επαφή τόσο με τον οδηγό όσο και με το τραπέζι. Μην πρωθείτε το αντικείμενο εργασίας προς τη λεπίδα ούτε να κόβετε με οποιουδήποτε είδους "ελεύθερη κίνηση με το χέρι". Το αντικείμενο εργασίας που δεν συγκρατούνται ή που κινούνται ściα μπορούσαν να εκτιναχθούν με υψηλή ταχύτητα, προκαλώντας τραυματισμό.
δ) Σπρώχνετε το πριόνι ώστε να διασχίσει το αντικείμενο εργασίας. Μην τραβάτε το πριόνι για να διασχίσει το αντικείμενο

εργασίας. Για να πραγματοποιήσετε μια κοπή, ανυψώστε την κεφαλή πριονιού και τραβήξτε την έξω, πάνω από το αντικείμενο εργασίας χωρίς να κόψετε, θέστε σε λειτουργία το μοτέρ, πιέστε την κεφαλή πριονιού προς τα κάτω και σπρώξτε το πριόνι ώστε να διασχίσει το αντικείμενο εργασίας. Η κοπή κατά την κίνηση έλξης πιθανότατα θα κάνει το πριόνι να αναρριχηθεί πάνω οτο αντικείμενο εργασίας και να εκτινάξει βίαια το συγκρότημα λεπίδας προς το χειριστή.

ε) ΣΠοτέ μη διασταυρώνετε τα χέρια σας πάνω από την επιθυμητή γραμμή κοπής είτε μπροστά είτε πίσω από τη λεπίδα πριονιού. Η υποστήριξη του αντικείμενου εργασίας με «τα χέρια διασταυρωμένα» δηλ. κρατώντας το αντικείμενο εργασίας προς τα δεξιά της λωρίδας πριονιού με το αριστερό χέρι ή αντίστροφα, είναι πολύ επικίνδυνη πρακτική.

ζ) Όσο περιστρέφεται η λεπίδα, μην τοποθετείτε κανένα από τα χέρια σας στην περιοχή πίσω από τον οδηγό πιο κοντά από 100 mm από οποιαδήποτε πλευρά της λεπίδας πριονιού, για εργασίες όπως αφαίρεση υπολειμμάτων ξύλου ή για οποιονδήποτε άλλο λόγο. Η εγγύτητα της περιστρεφόμενης λεπίδας πριονιού με το χέρι σας μπορεί να μην είναι εμφανής και μπορεί να τραυματιστείτε οοβαρά.

η) Επιθεωρήστε το αντικείμενο εργασίας πριν την κοπή. Αν το αντικείμενο εργασίας είναι κυρτωμένο ή παραμορφωμένο, συσφίξτε το με την εξωτερική κυρτωμένη πλευρά προς τον οδηγό. Πάντα να βεβαιώνεστε ότι δεν υπάρχει διάκενο μεταξύ του αντικειμένου εργασίας, του οδηγού και του τραπεζιού κατά μήκος της γραμμής κοπής. Τα κυρτωμένα ή παραμορφωμένα αντικείμενα εργασίας μπορεί να περιστραφούν ή να μετακινηθούν προκαλώντας μόγκωμα στην περιστρεφόμενη λεπίδα πριονιού κατά την κοπή. Δεν πρέπει να υπάρχουν καρφιά ή ξένα αντικείμενο στο αντικείμενο εργασίας.

θ) Μη χρησιμοποιήσετε το πριόνι έως ότου το τραπέζι έχει καθαριστεί από όλα τα εργαλεία, υπολείμματα ξύλου κλπ. εκτός από το αντικείμενο εργασίας. Τα μικρά υπολείμματα ή χαλαρά κομμάτια ξύλου ή άλλα αντικείμενα, αν έρθουν σε επαφή με την περιστρεφόμενη λεπίδα, μπορεί να εκτιναχτούν με υψηλή ταχύτητα.

1) Κόβετε μόνο ένα αντικείμενο εργασίας τη φορά. Τα στοιβαγμένα πολλαπλά αντικείμενα εργασίας δεν μπορούν να συσφιχτούν ή να στηριχτούν ικανοποιητικά και μπορεί νο μαγκώσουν στη λεπίδα ή να μετακινηθούν κατά τη διάρκεια της κολής.

κ) Βεβαιθείτε πριν τη χρήση ότι το φαλτοσπρίονο έχει στερεωθεί ή τοποθετηθεί, πάνω σε οριζόντια, σταθερή επιφάνεια εργασίας. Μια οριζόντια και σταθερή επιφάνειο εργασίας μειώνει του κίνδυνο απώλειας της ευστάθειας του φαλτοσπρίουνο.

λ) Σχεδιάστε εκ των προτέρων την εργασία σας. Κάθε φορά που αλλάζετε τη ρύθμιση γωνίας φαλτσοκοπής ή λοξής κοπής, να βεβαιώνεστε ότι ο ρυθμιζόμενος οδηγός έχει ρυθμιστεί σωστά ώστε να υποστηρίζει το αντικείμενο εργασίας και δεν θα έρχεται σε επαφή με τη λεπίδα ή με το σύστημα προστατευτικού. Χωρίς να ενεργοποιήσετε το εργαλείο και χωρίς αντικείμενο εργασίας στο τραπέζι, κινήστε τη λεπίδα πριονιού σε μια πλήρη προσομοιωμένη κοπή για να βεβαιώθείτε ότι δεν θα υπάρξει επαφή με τον οδηγό ή κίνδυνος κοπής του.

μ) Παρέχετε επαρκή υποστήριξη όπως επεκτάσεις τραπεζιού, στηρίγματα πριονιού κλπ. για ένα αντικείμενο εργασίας που έχει πλάτος ή μήκος μεγαλύτερο από την επιφάνεια του τραπεζιού. Τα αντικείμενα εργασίας που έχουν πλάτος ή μήκος μεγαλύτερο από το τραπέζι του φαλτοσπρίονου μπορεί να πάρουν κλίση αν δεν υποστηρίζονται κατάλληλα. Αν πάρει κλίση το κομμένο τμήμα ή το αντικείμενο εργασίας, μπορεί να ανυψώσει το κάτω προστατευτικό ή να εκτιναχτεί από την περιστρεφόμενη λεπίδα.

v) Μη χρησιμοποιείτε δεύτερο άτομο ως υποκατάστατο μιας επέκτασης τραπεζιού ή για πρόσθετη στήριξη. Η ασταθής υποστήριξη του αντικεψιένου εργασίας μπορεί να κάνει τη λεπίδα να μαγκώσει ή το αντικείμενο εργασίας να μετακινηθεί κατά τη διάρκεια

της εργασίας κοπής, τραβώντας και εσάς και το βοηθό σας προς την περιστρεφόμενη λεπίδα.

ξ) Το κομμένο τιμήμα δεν πρέπει να σφηνωθεί ή να πιεστεί με οποιοδήποτε μέσο προς την περιστρεφόμενη λεπίδα πριονιού. Αν περιοριστεί, π.χ. με χρήση στοπ μήκους, το κομμένο τιμήμα θα μπορούσε να σφηνώσει στη λεπίδα και να εκτιναχτεί βίαλα.
o) Πάντα να χρησιμοποιείτε σφιγκτήρα ή διάταξη που έχει σχεδιαστεί για να υποστηρίζει κατάλληλα τα στρογγυλά υλικά όπως ράβδους ή σωληνώσεις. Η ράβδοι έχουν την τάση να κυλούν ενώ κόβονται, προκαλώντας μάγκωμα της λεπίδας και τρόβηγμα του αντικειμένου εργασίας μαζί με το χέρι σας προς τη λεπίδα.
π) Αφήστε τη λεπίδα να επιτύχει την πλήρη της ταχύτητα πριν τη φέρετε σε επαφή με το αντικείμενο εργασίας. Με αυτόν τον τρόπο θα μειωθεί ο κίνδυνος εκτίναξης του αντικειμένου εργασίας.
ρ) Αν σφηνώσει το αντικείμενο εργασίας ή η λεπίδα, απενεργοποιήστε το φαλτσοπρίονο. Περιμένετε να σταματήσουν όλα τα κινούμενα μέρη και αποσυνδέστε το φις από την πληγή ρεύματος και/ή αφαιρέστε το πακέτο μπαταρίας. Κατόπιν εργαστείτε για την απελευθέρωση του σφηνωμένου υλικού. Η συνέχιση της κοπής με σφηνωμένο αντικείμενο εργασίας θα μπορούσε να προκαλέσει απώλειο του ελέγχου ή ζημιά στο φαλτσοπρίονο.
σ) Αφού ολοκληρώσετε την κοπή, ελευθερώσετε το διακόπτη, κρατήστε την κεφαλή πριονιού κάτω και περιμένετε να σταματήσει η λεπίδα πριν αφαιρέσετε το κομμένο τεμάχιο. Είναι επικίνδυνο να πίλησιάσετε το χέρι σας στη λεπίδα που δεν έχει σταματήσει ακόμα να κινείται.
1) Κρατάτε τη λαβή σταθερά όταν πραγματοποιείτε μια μη πλήρη κοπή ή όταν απελευθερώνετε το διακόπτη πριν η κεφαλή φθάσει πλήρως στην κάτω θέση. Η δράση πέδησης του πριονιού μπορεί να προκαλέσει απότομη έλξη του προς τα κάτω, προκαλώντας κίνδυνο τραυματίσμού.

Πρόσθετοι κανόνες ασφαλείας για φαλτσοπρίονα

ΠΡΕΙΔΟΠΟΙΗΣΗ: Μη συνδέσετε την παροχή ρεύματος δικτύου στη μεντασα έως ότου έχετε διαβάσει και κατανοήσει όλες τις οδηγίες.

• ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΜΗΧΑΝΗΜΑ έως ότου έχει συναρμολογηθεί πλήρως και εγκατασταθεί σύμφωνα με τις οδηγίες. Ένα μηχάνημα που έχει συναρμολογηθεί λανθαομένα μπορεί να προκαλέσει σοβαρό τραυματισμό.
- ZHTHSTE SYMBOYLEA Από τον προϊστάμενό, τον εκπαιδευτή σος ή άλλο εξειδικευμένο άτομο, αν δεν είστε πλήρως εξοικειωμένος/-η με τη λειτουργία αυτού του μηχανήματος. Η γνώση είναι ασφάλεια.
- BEBAIΩΘΕΙΤΕ ότι η λεπίδα περιστρέφεται στη σωστή κατεύθυνση. Τα δόντια της λεπίδας θα πρέπει να δείχνουν στην κατεύθυνση περιστροφής όπως αυτή επισπμαίνεται πάνω στο πριόνι.
• ΣΦΙΕΤΕ ΟΛΕΣ ΤΙΣ ΛΑΒΕΣ ΣΦΙΓΚΤΗΡΩΝ, τα κουμπιά και τους μοχλούς πριν τη λειτουργία. Οι λασκαρισμένοι σφιγκτήρες μπορεί να προκαλέσουν την εκτόξευση εξαρτημάτων ή του αντικειμένου εργασίας με υψηλές ταχύτητες.
- BEBAIΩΘΕΙΤΕ ότι όλες οι λεπίδες και οι σφιγκτήρες λεπίδων είναι σε καθαρή κατάσταση, οι πλευρές με εοοχή των σφιγκτήρων λεπίδας είναι σε επαφή με τη λεπίδα και η βίδα του άξονα έχει σφιχτεί καλά. Η λασκαρισμένη λεπίδα ή η ακατάλληλη σύσφιξή της μπορεί να προκαλέσει ζημιά στο πριόνι και ενδεχομένως τραυματισμό ατόμων.
- ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΡΑ ΜΟΝΟ ΤΗΝ ΚΑΘΟΡΙΣΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΤΑΣΗ για το πριόνη. Αλλιώς μπορεί να προκληθεί υπερθέρμανοη, ζημιά στο εργαλείο και τραυματισμός ατόμων.
- ΜΗ ΣΦΗΝΩΝΕΤΕ ΟΤΙΔΗΠΟΤΕ ΣΤΟΝ ΑΝΕΜΙΣΤΗΡΑ για να συγκρατήσετε τον άξονα του μοτέρ. Μπορεί να προκληθεί (ζημά στο εργαλείο και ενδεχόμενος τραυματισμός ατόμων.
• ΠΟΤΕ ΜΗΝ ΚΟΒΕΤΕ ΜΕΤΑΛΛΑ ή υλικά τοιχοποιίας. Οποιοσδήποτε από τους δύο αυτούς τύπους υλικών μπορεί να προκαλέσει αποκόλληση των

ΕλλΗνΙΚά

μυτών από καρβίδιο από τη λεπίδα και εκτόξευσή τους με υψηλή ταχύτητα, με αποτέλεσμα σοβαρό τραυματισμό.

• ΠΟΤΕ ΜΗΝ ΕΧΕΤΕ ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΣΑΣ ΣΕ ΕΥΘΕΙΑ ΓΡΑΜΜΗ ΜΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ. Θα προκύψει τραυματισμός.

• ΠΟΤΕ ΜΗΝ ΕΦΑΡΜΟΣΕΤΕ ΛΙΠΑΝΤΙΚΟ ΣΕ ΠΕΡΙΣΤΡΕΦΟΜΕΝΗ ΛΕΠΙΔΑ. Η εφορμογή λιπαντικού θα προρούσε να κάνει το χέρι σας να κινηθεί προς τη λεπίδα με αποτέλεσμα σοβορό τραιματισμό.

- MHN τοποθετήσετε οποιοδήποτε από τα χέρια σας στην περιοχή της λεπίδας σταν το πριόνι είναι συνδεδεμένο στην πληγή ηλεκτρικού ρεύματος. Η αθέλητη ενεργοποίηση της λεπίδας μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό.

• ΠΟΤΕ ΜΗΝ ΠΕΡΝΑΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΓΥΡΩ Η ΠΙΣΩ ΑΠΟ ΤΗ ΛΕΠΙΔΑ ΠΡΙΟΝΙΟΥ. Η λεπίδα μπορεί να προκαλέσει σοβαρό τραυματισμό.

• MHN ПЕРNATE TA XERIA ΣΑΣ KATΩ ANO TO PRIONI εκτός αν είναι οποσυνδεδεμένο από την πηγή ρεύματος και απενεργοποιημένο. Η επαφή με τη λεπίδα του πριονιού μπορεί' να προκαλέσει τραμματιομό.

- ΣΤΕΡΕΩΝΕΤΕ ΤΟ ΜΗΧΑΝΗΜΑ ΣΕ ΣΤΑΘΕΡΗ ΕΠΙΦΑΝΕΙΑ ΣΤΗΡΙΞΗΣ. Οι κροδασμοί μπορούν ενδεχομένως να κάνουν το μηχάνημα να γλιστρήσει, να μετακινθεί ή να ανατραπεί, και να προκαλέσει σοβαρό τραυματισμό.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ που ουνιστώνται για φαλτοοπρίονα. Για τα καλύτερα αποτελέσματα, μη χρησιμοποιείτε λεπίδες με μύτες καρβίδιου που έχουν γωνίες αγκίστρων μεγαλύτερες από 7 μοίρες. Μη χρησιμοποιείτε λεπίδες με βαθιά διάκενα δοντιών. Αυτές μπορεί να εκτραπούν και να έρθουν σε επαφή με το προστατευτικό, και μπορούν να προκαλέσουν (ζημιά στο μηχάνημα και/ή σοβαρό τραυματισμό.

- ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΛΕΠΙΔΕΣ ΤΟΥ ΣΩΣΤΟΥ ΜΕΓΕΘΟΥΣ ΚΑΙ ΤΥΠΟΥ που προβλέπονται για αυτό το εργαλείο, για να αποτρέψετε (ζημιά στο μηχάνημα και/ή σοβαρό τραυματισμό (που συμμορφώνονται με το EN847-1).

• ΕΠΙΘΕΩΡΕΙΤΕ ΤΗ ΛΕΠΙΔΑ ΓΙΑ ΡΩΓΜΕΣ ή άλλη ζημιά πριν τη χοήση της. Μια λεπίδα που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και τα κομμάτια της να εκτιναχτούν με υψηλές ταχύτητες, προκαλώντας σοβαρό τραιματισμό. Να αντικαθιστάτε άμεσα τις λεπίδες που έχουν παρουσιάσει ρωγμή ή ζημιά. Τηρείτε τον μέγιστο αριθμό στροφών που αναφέρεται στη λεπίδα πριονιού.

• Ο ΜΕΓΙΣΤΟΣ ΑΡΙΘΜΟΣ ΣΤΡΟΦΩΝ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ πρέπει να είναι πάντα μεγολύτερος ή τουλάχιστον ίσος με τον αριθμό στροφών που οναφέρεται στην πινακίδα στοιχείων του εργαλείου.

- Η ΔΙΑΜΕΤΡΟΣ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΥ πρέπει να συμφωνεί με τα στοιχεία στην πινακίδα στοιχείων του εργαλείου.

- ΚΑΘΑΡΙΖΕΤΕ ΤΗ ΛΕΠΙΔΑ ΚΑΙ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΑΣ πριν τη λειτουργία. Ο καθαρισμός της λεπίδας και των σφιγκτήρων λεπίδας σας επιτρέπει να ελέγχετε για οποιαδήποτε ζημιά στη λεπίδα ή στους σφιγκτήρες λεπίδας. Μια λεπίδα ή ένας σφιγκτήρος λεπίδας που έχει ραγίσει ή υποστεί ζημιά μπορεί να διαλυθεί και τα κομμάτια της να εκτιναχτούν με ψψηλές ταχύτητες, προκαλώντας οοβαρό τραυματιομό.

- ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΤΕ ΠΑΡΑΜΟΡΦΩΜΕΝΕΣ ΛΕΠΙΔΕΣ. Ελέγχετε για να δείτε αν η λεπίδα περιστρέφεται χωρίς παρέκκλιση και δεν παρουσιάζει κραδασμούς. Μια λεπίδα που δονείται πλορεί να προκαλέσει ζημιά στο μηχάνημα και/ή οοβαρό τρουψατισμό.

- MH χρησιμοποιείτε λιπαντικά ή καθαριστικά (ειδικά σπρέι ή αεροζόλ) σε γεινίαση με τον πλαστικό προφυλακτήρα. Το πολυκαρβονικό υλικό που χρησιμοποιείται στον προφυλακτήρα επηρεάζεται από οριαμένα χημικά.

- ΔΙΑΤΗΡΕΙΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΤΗ ΘΕΣΗ ΤΟΥ και σε καλή κατάσταση λειτουργίας.

• ΠΑΝΤΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΠΛΑΚΑ ΕΝΤΟΜΗΣ ΚΑΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΕ ΑΥΤΗ ΤΗΝ ΠΛΑΚΑ ΟΤΑΝ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ. Μικρή συσσώρευση πριονιδιών κάτω από το πριόνι μπορεί να προκαλέσει δυοκολίες σιην κίνηση της λεπίδας πριονιού ή να προκαλέσει αστάθεια του αντικειμένου εργασίας κατά την κοπή.

• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΤΟΥΣ ΣΦΙΓΚΤΗΡΕΣ ΛΕΠΙΔΩΝ ΠΟΥ ΠΡΟΒΛΕΠΟΝΤΑΙ ΓΙΑ ΑΥΤΟ ΤΟ ΕΡΓΑΛΕΙΟ για να αποτρέψετε ζημιά στο μηχάνημα και/ή οοβαρό τραυματισμό.

• NA BEBAIΩNESTE ότι χρησιμοποιείτε τη σωστή λεπίδα πριονιού για το υλικό που πρόκειται να κόψετε.

- ΚΑΘΑΡΙΖΕΤΕ ΤΙΣ ΣΧΙΣΜΕΣ ΑΕΡΙΣΜΟΥ ΤΟΥ ΜΟΤΕΡ από πριονίδια και σκόνη ξύλου. Οι φραγμένες σχισμές αερισμού του μοτέρ μπορεί να προκαλέσουν υπερθέρμονση και ζημιά στο μηχάνημα και ενδεχομένως να προκαλέσουν βραχυκύκλωμα που με τη σειρά του μπορεί να προκαλέσει οσβαρό τραυματιομό.

• ΠΟΤΕ ΜΗΝ ΑΣΦΑΛΙΖΕΤΕ ΤΟΝ ΔΙΑΚΟΠΤΗ ΣΤΗ ΘΕΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ («ΟΝ»). Μπορεί να προκληθεί βαρύς τραυματισμός.

• ΠΟΤΕ ΜΗ ΣΤΕΚΕΣΤΕ ΠΑΝΩ ΣΤΟ ΕΡΓΑΛΕΙΟ. Θα μπορούσε να προκύψει σοβαρός τραυματισμός αν το εργαλείο ανατραπεί ή αν κατά λάθος έρθετε σε επαφή με το εξάρτημα κοπής.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Η κολή πλαστικών, ξύλου που καλύπτεται από φροσίο χυμό και όλλων υλικών μπορεί να προκαλέσει τη συσσώρευση λιωφένου υλικού στις μύτες των λεπίδων και στον κορμό της λεπίδας πριονιού, αυξάνοντας τον κίνδυνο υπερθέρμανος και μαγκώματος της λεπίδας κατά τη διάρκεια της κολής.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Πάντα φοράτε κατάλληλη ατομική πρασία ακοής. Υπό ορισμένες συνθήκες και διάρκεια χρήσης, ο θόρυβας από το προϊόν μπορεί να συμβάλει σε απώλεια ακοής. Λαμβάνετε υπόψη σας τους εξής παράγοντες που επηρεάζουν την έκθεση στο θόρυβο:

• Χρησιμοποιείτε λεπίδες πριονιού σχεδιασμένες να μειώνουν τον εκπεμπόμενο θόρυβο,
  • Χρησιμοποιείτε μόνο καλά τροχισμένες λεπίδες πριονιού, και
• Χρησιμοποιείτε ειδικά σχεδιασμένες λεπίδες πριονιού με ιδιότητες μείωσης δορύβου.

ΠΡΕΙΔΟΠΟΙΗΣΗ: ΠΑΝΤΑ χρησιμοποιείτε γυαλιά ασφαλείας. Ταναθημερινά γυαλιά οράσεως ΔΕΝ είναι γυαλιό ασφαλείας. Χρησιμοποιείτε πάντα μάσκα προσώπου ή μάσκα σκόνης αν η εργασία κοπής παράγει σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να καραγάγει και/ή να διασκορτίσει σκόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιμη αναπνευστική ή άλλη σωματική βλάβη.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης που παράγονται από τη χρήση εργαλείων ισχύος για λείανοη, κοτή, τρόχισμα, διάτρηση και άλλες κατασκευαστικές εργασίες περιέχουν χημικά που είναι γνωστό στι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες αναπαραγωγικές βλάβες. Ορισμένα παραδείγματα αυτών των χημικών είναι:

• μόλυβδος από βαφές βάσης μολύβδου,
- κρυσταλλικό πυρίτιο από τούβλα και τοιμέντο και άλλα προϊόντα τοιχολοιίας, και
- αρσενικό κοι χρώμιο από χημικά επεξεργασμένη ξυλείο.

Ο κίνδυνος που διατρέχετε από αυτούς τους τύπους έκθεσης ποικίλλει, ανάλογα με το πόσο συχνά πραγματοποιείτε αυτόν τον τύπο εργασίας. Για να μειώσετε την έκθεσή σας σε αυτά τα χημικά: να εργάζεστε σε καλά αεριζόμενους χώρους, και να εργάζεστε με εγκεκριμένο εξοπλισμό ασφαλείας, όπως μάσκες οκόνης που είναι ειδικά σχεδισσμένες για να κατακροτούν μικροσκοπικά σωματίδια.

• Αποφεύγετε την παρατεταμένη επαφή με σκόνη από λείανση, κοπή, τρόχισμα, διάτρηση και άλλες κατασκευσοτικές εργασίες που γίνονται με ηλεκτρικά εργαλεία. Φοράτε προστατευτικό ρουχισμό και πλένετε τις εκτεθειμένες περιοχές με απούνι και νερά. Αν επιτρέπετε στη σκόνη να εισέλθει στο στόμα και τα μάτια σας ή να παραμένει στο δέρμα σας, διευκολύνετε την απορρόφηση επίβλαβών χημικών ουσιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση αυτού του εργαλείου μπορεί να και γάγει και/ή να διασκορτίσει ακόνη, η οποία μπορεί να προκαλέσει σοβαρή και μόνιμη αναπνευστική ή άλλη σωματική βλάβη. Πάντα να χρησιμοποιείτε εγκεκριμένη αναπνευστική προστασία κατάλληλη για έκθεση σε σκόνη.

Υπολειπόμενοι κίνδυνοι

Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση πριονιών:

• τραυματισμοί λόγω επαφής με περιστρεφόμενα μέρη. Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Autoi είναι:
- Βλάβη της ακοής. - Κίνδυνος ατυχημάτων από τα μη καλυπτόμενα μέρη της περιστρεφόμενης λεπίδας πριονιού.
- Κίνδυνος τραυματισμού κατά την αλλαγή της λεπίδας. - Κίνδυνος σύνθλιψης των δακτύλων κατά το άνοιγμα των προφυλακτήρων.
- Κίνδυνοι για την υγεία προκαλούμενοι από την εισπινοή οκόνης που παράγεται κατά την κοπή ξύλου, ειδικά βελανιδιάς, οξιάς και MDF.

Οι ακόλουθοι παράγοντες αυξάνουν τον κίνδυνο αναπνευστικών προβλημάτων:

• εν έχει συνδεθεί σύστημα απομάκρυνσης της σκόνης όταν κόβετε ξύλο.
- Ανεπαρκής απομάκρυνση σκόνης που προκαλείται από ακαθάριστα φίλτρα εξαγωγής.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DEWALT δεν απαιτούν καμία ρύθμιση και έχουν σχεδιαστεί για να λειτουργούν όσο το δυνατόν πιο απλά.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τάση της μπαταρίας ανταποκρίνεται στην τάση που αναγράφεται στην πινακίδα με τα δεδομένα. Επίσης, βεβαιθείτε ότι η τάση του φορτιστή αντιστοιχεί στην τάση του ηλεκτρικού δικτύου.

Ο φορτιστής της DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60335. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DFWALT.

Χρήση προέκτασης

Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος του φορτιστή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1 mm², ενώ το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο φορτιστή μπαταρίας

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ανατρέξτε στα Τεχνικά δεδομένα).

• Πριν χρησιμοποιήσετε το φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνσεις προσοχής πάνω στο φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επιτρέψετε προλέθει οποιοδήποτε υγρό μέσα στο φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ή μικρότερη.

ΠΛΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τον κίνδυνο τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επίβλεψη ώστε να φαλίζεται ότι δεν παιζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με το φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεδειμένες επαφές φόρτισης μέσα στο φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμός σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέλει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε το φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μπαταριών στην κοιλότητα. Αποσυνδέετε το φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

• MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουοδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.
  • Autoí οι φορτιστές δεν προορίζονται για χρήσεις άλλες από φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή δανατηφόρου ηλεκτροπληξίας.
• Μην εκθέσετε το φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε το φορτιστή. Έτσι θα μειωθεί ο κίνδυνος ζημιάς στο φις και το καλώδιο.
  • Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, να αποτελέσει αιτία παραπατήματος ή να υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
  • Μη χρησιμοποιήσετε καλώδιο επέκτασης εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή δανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στο φορτιστή και μην τοποθετείτε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε το φορτιστή μακριά από οποιοδήποτε πληγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοίγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
• Μη χρησιμοποιήσετε το φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά — φροντίστε να αντικατασταθούν άμεσα.
  • Μη χρησιμοποιήσετε το φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
  • Μην αποσυναρμολογήσετε το φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη συναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
• Σε περίπτωση που το καλώδιο ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του γιο σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέστε το φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου μπαταριών δεν μειώνεται αυτάς ο κίνδυνος.
  • ΠΟΤΕ μην επιχειρήσετε να συνδέσετε 2 φορτιστές μαζί.
  • Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για το φορτιστή σχήματος.

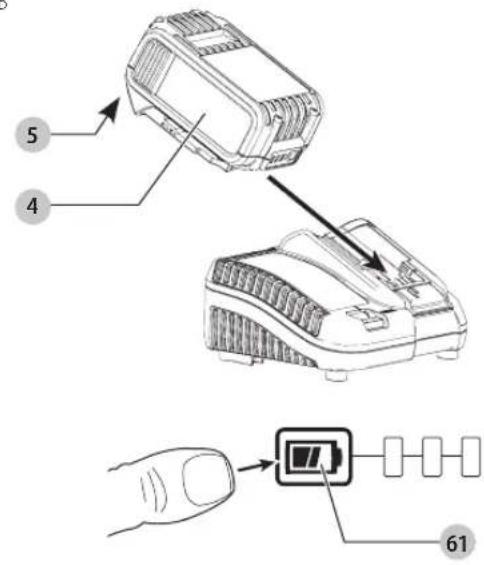

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] Β)

1. Συνδέστε το φορτιοτή σε κατάλληλη πρίζα πριν τοποθετήσετε το πακέτο μλαταρίας.
2. Εισάγετε το πακέτο μπαταρίας 4 μέσα στο φορτιστή και βεβαιθείτε ότι το πακέτο μπαταρίας έχει τερματίσει πλήρως στην κανονική του θέση μέσα στο φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιση έχει ολοκληρωθεί όταν το κόκκινο φως είναι μόνιμα αναμμένο. Τότε το πακέτο μπαταρίας είναι πλήρως φορτισμένο και

ΕΛΛΗΝΙΚΑ

μπορείτε να το χρησιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο στο φορτιστή. Για να αφαιρέσετε το πακέτο μπαταρίας από το φορτιστή, πατήσε το κουμπί απασφάλιοης της μπαταρίας 5 στο πακέτο μπαταρίας.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών λιθίου-ιόντων, φορτίστε πλήρως το πακέτο μπαταρίας πριν την πρώτη χρήση.

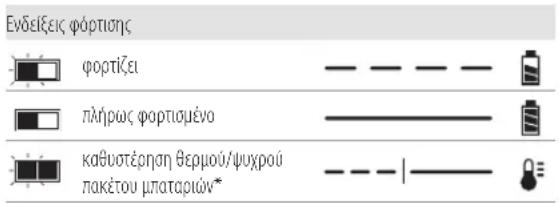

Λειτουργία του φορτιστή

Ανατρέξτε στις παρακάτω ενδείξεις σχετικά με την κατάσταση φόρτισης του πακέτου μπαταρίας.

Ενδείξεις φόρτιοης φορτίζει πλήρως φορτιομένο καθυστέρηση θερμού/ψυχρού πακέτου μπαταριών*

* Στη διάρκεια αυτής της διαδικασίας, η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία. Αφού η μπαταρία φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.
Ο/Οι συμβατός(-οἱ) φορτιστής(-ές) δεν θα φορτίσουν μια μπαταρία που παρουσιάζει βλάβη. Ο φορτιστής υποδεικνύει ότι η μπαταρία έχει βλάβη με το να μην ανάβει ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει πρόβλημα με φορτιστή. Αν ο φορτιστής υποδηλώνει πρόβλημα, δώστε το φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστερηση θερμου/ψυχρου πακετου μπαταριας

Αν ο φορτιστής ανιχνεύσει μπαταρία με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου μπαταρίας, αναστέλλοντας τη φόρτιση έως ότου η μπαταρία έχει φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής της μπαταρίας.

ο μπαταρίας μη ανάβοντας λυχνία ή εμφανίζοντας ένα μοτίβο αναβοσβησίματος που αντιστοιχεί σε μήνυμα αντικαταστήστε το πακέτο μπαταρίας. Το πακέτο μπαταριών θα φορτίζεται σε αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και αν η μπαταρία θερμανθεί.

Ο φορτιστής DCB118 είναι εξοπλισμένος με εσωτερικό ανεμιστήρα χεδιασμένο να φύχει το πακέτο μπαταρίας. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να φυχθεί το πακέτο μπαταρίας. Σε καμία περίπτωση μη χρησιμοποιήσετε το φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχισμές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων οτο εωστερικό του φορτιστή.

Ηλεκτρονικό Σύστημα Προστασίας

Τα εργαλεία XR Li-Ion (λιθίου-ιόντων) έχουν σχεδιαστεί με Ηλεκτρονικό Σύστημα Προσταοίας το οποίο προστατεύει τη μλαταρία από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε τη μπαταρία λιθίου-ιόντων στο φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση στον τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν α στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε το φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίαω πλευρά του φορτιστή ως πρότυπο για τον καθορισμό της θέσης των βιδών στερέωσης στον τοίχο. Στερεώστε το φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου τουλάχιστον 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιοτή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγιες καθαρισμου του φορτιστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέετε το φορτιστή από την πρίζα ρεύματος ΑС πριν τον καθαρισμό.

Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιαδήποτε καθαριστικά διαλύματα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτισμένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιστή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίσετε ή χρησιμοποιήσετε μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή οφαίρεση της μπαταρίας από το φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.

- Φορτίζετε τα πακέτα μπαταριών μόνο σε φορτιστές DEWALT.

- MHN πιτοιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.

- Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταρίας σε θέσεις όπου η θερμοκρασία μπορεί να πέσει κάτω από τους 4 °C (34 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το χειμώνα) ή να υπερβεί τους 40 °C (104 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το καλοκαίρι).

• Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύση μπαταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.

- Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν η ιατρική βοήθεια είναι απαροίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μίγμα υγρών οργανικών υδρογονανθράκων και αλάτων λιθίου.

• Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μπαταρίας καιθεσται να είναι εύφλεκτο εάν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγισμένο ή έχει υποστεί ζημιά, μην εισάγετε το πακέτο στο φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χροσιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί

ελαφρά ή θανατηφόρος ηλεκτροπληξία. Τα ποκέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παροδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην αποθηκεύετε ή μαρόφερετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παρόδειγμο, μην τοποθετείτε το πακέτο μπαταρίας μέσα σε ποδιές, τσέπες, εργαλεισθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΩΣΟΧΗ: Όταν δεν χρησιμοποιείται το εργαλείο, τοποθετείτε το φετην πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών ματαξί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρδουν κατά λάθας σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρδουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονιομούς μεταφορών προϊόντων, όπως autoi καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα οτοιχεία και οι μπαταρίες λιθίου-όντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου- ίοντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ίοντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταριών λιθίου- ίοντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευσοίας, σήμανοης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. ζωτόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Μεταφορα της Μπαταριας FLEXVOLT™

Η μπαταρία DΕWALT FLEXVOLT™ διαθέτει δύο καταστάσεις: Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μπαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DLWALT 18 V, θα λειτουργεί σαν μπαταρία 18 V. Όταν η μπαταρία FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54 V ή 108 V (δύο μπαταριών των 54 V), θα λειτουργεί σαν μπαταρία 54 V.

Κατάσταση Μεταφοράς: Όταν έχει τοποθετηθεί το καπάκι στην μπαταρία FLEXVOLT™, η μπαταρία είναι αε κατάσταση μεταφοράς. Φυλάξτε το καπάκι για την περίπτωση μεταφοράς.

Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των κυψελών είναι ηλεκτρικά απουνδεδεμένες μέοα στο πακέτο μπαταρίας, με αποτέλεσμα να θεωρείται ως 3 μπαταρίες με χαμηλότερη ονομαστική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαστική τιμή βατωρών. Αυτή η αυξημένη ποσότητα των 3 μπαταριών με τη μειωμένη ονομαστική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από ορισμένους κανονισμούς μεταφορών που επίβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η τιμή Wh Μεταφοράς μπορεί να είναι 3 x 36 Wh, που σημαίνει 3 μπαταρίες των 36 Wh η μία. Η τιμή Wh Χρήσης μπορεί να είναι 108 Wh (υπονοείται 1 μπαταρία).

Παραδειγμα σημανσης χρησης και μεταφορας στην ετικετα

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερά και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μλαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρησιμοποιείτε.
2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να αποθηκεύονται τελείως εκφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο autó, οι ετικέτες πάνω στο φορτιστή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ανατρέξτεστα Τεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Να μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιση να γίνεται μόνο σε θερμοκρασία από 4 °C έως 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μπαταρία με φίλικό προς το περιβάλλον τρόπο.

Фортіζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιοη πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με χρήση φορτιστή DEWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενσωρατωμένο καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταριών

Ta DCS727 λειτουργεί με πακέτο μπαταριών των 54 V.

Αυτά τα πακέτα μπαταριών μπορούν να χρησιμολοιηθούν: DCB546, DCB547, DCB548. Για περισοότερες πληροφορίες ανατρέξτε στα

Τεχνικά δεδομένα.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Συναρμολογημένο φαλτσοπρίονο
1. Κλειδί λεπίδας (τοποθετημένο στο πριόνι)
1 Λεπίδα πριονιού (τοποθετημένη στο πριόνι)
1 Σφιγκτήρα υλικού
2 Επεκτάσεις βάσης
2 Bíðec
2 Poδέλες
1 Εγχειρίδιο οδηγιών

1 Πακέτο μπαταρίας Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1, Y1 μοντέλα)
2 Πακέτα μπαταριών Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2, Y2 μοντέλα)
3 Πακέτα μπαταριών Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3, Y3 μοντέλα)

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες, οι φορτιστές και τα κουτιά μεταφοράς δεν περιλαμβάνονται στα μοντέλα Ν. Οι μπαταρίες και οι φορτιστές δεν περιλαμβάνονται στα μοντέλα ΝΤ.

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.
  • Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Φοράτε προστασία ακοής.

Φοράτε προστασία ματιών.

Κρατάτε τα χέρια μακριά από τη λεπίδα.

Ορατή ακτινοβολία. Μην κοιτάζετε μέσα στο φως.

Θεεή Κωδικου Ημερομηνιας (Εικ. Α)

Ο κωδικός ημερομηνίας 8, ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2019 XX XX

Ετος κατασκευής

Περιγραφή (εικ. Α1, Α2, Κ−F)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποιέ το ηλεκτρικό σφαρείς είο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

Eik. A1

1 Κάτω προφυλακτήρας
2 Λαβή χειρισμού
3 Λαβή μεταφοράς
4 Мпатаріа
5 Κουμπί απελευθέρωσης μπαταρίας
6 Κουμπί ασφάλιοης στις ράγες
7 Ρύθμιοη βίδας ακινητοποίησης ράγας
8 Κωδικός ημερομηνίας
9 Páyec
10 Κλίμακα γωνίας φαλτσοκοπής
11 Πείρος ασφάλισης στην κάτω θέση
12 Κουμπί ρύθμισης οδηγού
13 Οδηγός ουρόμενης κοπής
14 Οδηγός βάσης
15 Επέκταση βάσης/Λαβή μεταφοράς
16 Εσοχή για το χέρι
17 Τραπέζι
18 Οπές για στερέωση σε πάγκο
19 Κλίμακα γωνίας λοξής κοπής
20 Είσοδος αγωγού σκόνης
21 Λαβή ασφάλισης λοξής κοπής
22 Κουμπί ασφάλισης λοξής κοπής
23 Πλάκα εντομής

Eik. A2

24 Διακόπης οκανδάλης

25 Μοχλός ασφάλισης σε απενεργοποιημένη κατάσταση
26 Οπή λουκέτου
27 Διακόπτης προσωρινής ενεργοποίησης ΧΡΣ™
28 Παξιμάδι πεταλούδας
29 Bîda púθμισης βάθους
30 Στοπ αυλάκωσης
31 Κλειδί λεπίδας
32 Báon
33 Κουμπί αοφάλιοης φαλτοοκοπής
34 Στοπ 0° φαλτοοκοπής
35 Δεξιό ανοιγόμενο προς τα κάτω στοπ
36 Στόμιο εξαγωγής σκόνης
37 Κάλυμμα ιμάντα
38 Παράκαμψη ουγκράτησης λοξής κοπής

Προαιρετικά αξεσουάρ

Eik. C

39 DWS5026-XJ Σφιγκτήρας αντικειμένου εργασίας

Eik. D

40 DW7053-QZ Σακούλα συλλογής σκόνης

Eik. E

41 DE7023-XJ / DE7033-XJ Στήριγμα με πόδια

Eik. F

42 DE7025-XJ Βραχίονες σύσφιξης

Προοριζομενη Χρηση

Το φαλτοαπρίονο DEWALT DCS727 έχει οχεδιαστεί για επαγγελματική κοπή ξύλου, προϊόντων ξύλου και πλαστικών. Όταν χρηοιμοποιείτε τις κατάλληλες λεπίδες πριονιού, είναι εφικτή και η κοπή αλουμινίου. Εκτελεί εργασίες εγκάροιας κοπής, λοξοτομής και φαλτοσκοπής με ακρίβεια και ασφάλεια.

Na MH χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Αυτό το φαλτοοπρίονο είναι επαγγελματικό ηλεκτρικό εργαλείο.

MHN αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρηαιμοποιείται από μη έμπειρους χειριοτές.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αιοθητηριακές ή πλευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραμματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραμματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμολοιείτε μόνο σετ μπαταριών και φορτοπές της DFWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (εικ. Β)

ΣΗΜΕΙΩΣΗ: Για τα καλύτερα αποτελέσματα, να βεβαιώνεστε ότι το πακέτο μπαταριών 4 είναι πλήρως φορτιομένο.

Για Να Τοποθετησετε Το Πακετο Μπαταριων Στη Λαβη Του Εργαλειου

1. Ευθυγραμμίστε το πακέτο μπαταριών 4 με τις ράγες μέσα στη λαβή του εργαλείου (εικ. Β).
2. Σπρώξτε το μέσα στη λαβή ώωπου να τερματίσει πλήρως και να αοφαλίσει στο εργαλείο και βεβαιωθείτε ότι δεν θα απασφαλιστεί.

Για να αφαιρεσετε το πακετο μπαταριων απο το εργαλειο

1. Πιέστε το κουμπί απελευθέρωσης 5 της μπαταρίας και τραβήξετα σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Ειοάγετε το πακέτο μπαταριών μέσα στο φορτιοτή όπως περιγράφεται στο τμήμα περί φορτιοτή του παρόντος εγχειριδίου.

Πακετα μπαταριων με δεικτη φορτιου (Εικ. Β)

Οριομένα πακέτα μπαταριών DEWALT περιλαμβάνουν ένα δείκτη φορτίου. Autóς αποτελείται από τρεις πράσινες λυχνίες LED που υποδηλώνουν το επίπεδο του φορτίου που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε το δείκτη φορτίου, πατήσε και κρατήσε πατημένο το κουμπί 61 του δείκτη φορτίου. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο του φορτίου στη μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, ο δείκτης φορτίου δεν θα ανάψει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Ο δείκτης φορτίου αποτελεί μόνο μια ένδείξη του φορτίου που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Αποσυσκευασία (εικ. Α1, Ζ)

1. Ανοίξτε το κουτί και ανυψώστε το πριόνι πιάνοντάς το από τη βολική λαβή μεταφοράς 3, όπως δείχνει η εικόνα G.
2. Τοποθετήσε το πριόνι πάνω σε ομαλή, επίπεδη επιφάνεια.
3. Ελευθερώστε το κουμπί ασφάλιαης ράγας 6 και σπρώξτε την κεφαλή πριονιού πίσω για να την ασφαλίσετε στην πίσω θέση.
4. Πιέστε προς τα κάτω ελαφρά στη λαβή χειριομού 2 και τραβήξτε έξω τον πείρο κάτω ασφάλιας 11.
5. Ελευθερώστε προσεκτικά την προς τα κάτω πίεση και τραβήξτε τη λαβή χειριαμού, επιτρέποντάς της να ανυψωθεί στο πλήρες ύψος.

Στερέωση σε πάγκο (εικ. Α1)

Εχουν πραβλεφθεί οπές 18 και στα τέσσερα πόδια προκειμένου να διευκολυνθεί η τοποθέτηση σε πάγκο. Παρέχονται οπές δύο διαφορετικών μεγεθών για να μπορούν να δεχτούν διάφορα μεγέθη βιδών. Χρησιμοποιήστε οποιαδήποτε από τις δύο οπές. Δεν είναι απαραίτητο να χρησιμοποιηθούν και οι δύο.

Πάντα στερεώνετε το πριόνι καλά σε σταθερή επιφάνεια για να αποτρέψετε τη μετακίνησή του. Για διευκόλυνση της δυνατότητας μεταφοράς του, το εργαλείο μπορεί να τοποθετηθεί σε τεμάχιο κόντρα πλακέ πάχους 12,7 mm ή μεγαλύτερο, το οποίο μπορεί στη συνέχεια να στερεωθεί με σύσφιξη

επάνω στη βάση εργασίας που χρησιμοποιείτε ή να μετακινηθεί σε άλλους χώρους εργασίας και να στερεωθεί εκ νέου με ούσφιξη.

ΣΗΜΕΙΩΣΗ: Αν επιλέξετε να οτερεώσετε το πριόνι οας αε τεμάχιο κόντρα πλακέ, να βεβαιωθείτε ότι οι βίδες στερέωσης δεν προεξέχουν από την κάτω επιφάνεια του ξύλου. Το κόντρα πλακέ θα πρέπει να εδράζεται τέλεια στη διάταξη στήριξης του συστήματος εργασίας. Όταν συσφίγγετε το πριόνι αε οποιδήποτε επιφάνεια εργασίας, συσφίγγετε μόνο στις προεξοχές αύσφιξης όπου βρίσκονται οι οπές για τις βίδες στερέωσης. Η υύσφιξη σε οποιοδήποτε άλλο σημείο θα εμποδίζει τη ωωστή λειτουργία του πριονιού.

ΠΡΕΣΟΧΗ: Για την αποφυγή μαγκώματος ή μη ακριβούς εργασίος, διαφαλίζετε ότι η επιφάνεια στερέωσης δεν είναι στρεβλωμένη ή μη επίπεδη. Αν το πριόνι ταλαντεύξεται πάνω στην επιφάνεια, τοποθετήστε ένα λεπτό τεμάχιο υλικού κάτω από ένα στήριγμα του πριονιού έως ότου το πριόνι να εδράζεται στοθερά πάνω στην επιφάνεια στερέωσης.

Εγκατάσταση των επεκτάσεων βάσης (εικ. Ζ)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Οι επεκτάσεις βάσης πρέπει να τοποθετηθούν και στις δύο πλευρές της βάσης του πριονιού πριν τη χρήση του πριονιού.

ΠΡΘΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε να προσαρμόσετε τις επεκτάσεις βάσης χρησιμοποιώντας τις οπές στερέωσης ώστε οι επεκτάσεις να είναι στο ίδιο επίπεδο με τη βάση του πριονιού.

1. Εντοπίστε τις οπές πάνω από τις εσοχές για τα χέρια 16 στο πλάι της βάσης.
2. Χρησιμοποιώντας το παρεχόμενο κλειδί ή ένα κλειδί T30, συνδέστε τη βίδα 63 στις οπές στη βάση περνώντας την από την ροδέλα 64 και την επέκταση βάσης 15.
3. Βεβαιωθείτε ότι η επέκταση είναι καλά στερεωμένη τραβώντας την επέκταση για να επαληθεύσετε ότι δεν κινείται.
4. Επαναλάβετε τα βήματα 1 έως 3 στην άλλη πλευρά.

Αλλαγή λεπίδας ή τοποθέτηση καινούργιας λεπίδας πριονιού

Αφαίρεση της λεπίδας (εικ. Η1-Η4)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τραμματίσμού, φοραικε γάντια ότον χειρίζεστε τη λεπίδα πριονιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραμματίσμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραμματίσμού.

• Ποτέ μην πιέσετε το κουμπί της ασφάλισης της ατράκτου η λεπίδα βρίσκεται υπό τροφοδοσία ή κινείται.

• Μην κόβετε με αυτό το φαλτσοπρίονο ελαφρά κράματα και σίδηρούχα μέταλλα (που περιέχουν σίδηρο ή χάλυβα) ή τοιχοποία ή προϊόντα τοιμεντοσανίδας.

• Αφαιρέστε την μλαταρία από το πριόνι.

• Ανυψώστε το βραχίονα στην πάνω θέση και ανυψώστε τον κάτω προφυλακτήρα 1 όσο το δυνατόν περισσότερο.
• Πιέστε το κουμπί ασφάλειας άξονα 44 ενώ περιοτρέφετε προσεκτικά τη λεπίδα πριονιού με το χέρι έως ότου συμπλεχτεί η ασφάλεια.
• Κρατώντας το κουπί πατημένο, χρησιμοποιήσε το άλλο χέρι και το παρεχόμενο 6 mm κλειδί 31 για να ξεβιδώσετε τη βίδα της λεπίδας 43. (Περιστρέψτε δεξιόστροφα, αριστερόστροφα οπειρώματα.)
• Αφαιρέστε τη βίδα της λεπίδας 43, την εξωτερική ροδέλα οὐοφίξης 45 και τη λεπίδα 46. Μπορείτε να αφήσετε την εσωτερική ροδέλα 48 πάνω οτον άξανα.
• Αφαιρέστε και φυλάξτε τον δακτύλιο προσαρμογής, 47 από την παλιά λεπίδα, για την περίπτωση που θα χρειαστεί κατά την εγκατάσταση μιας νέας λεπίδας.

Τοποθέτηση λεπίδας (εικ. Η1–Η4)

1. Αφαιρέστε την μλαταρία από το πριόνι.
2. Κουμπώστε τον δακτύλιο προσαρμογής 47 στην οπή της νέας λεπίδας πριονιού, αν χρειάζεται.
3. Με το βραχίονα ανυμωμένο και τον κάτω προφυλακτήρα 1 αυγκρατούμενο ανοικτό, τοποθετήστε τη λεπίδα πάνω στον αυχένα της εωτερικής ροδέλας 48, διασφαλίζοντας ότι τα δόντια στο κάτω μέρος της λεπίδας δείχνουν προς το πίσω μέρος του πριονιού.
4. Τοποθετήστε την εξωτερική ροδέλα σφιγκτήρα πάνω στον άξονα.
5. Τοποθετήστε τη βίδα της λεπίδας και αφού συμπλέξετε την ασφάλεια άξονα, οφίξτε τη βίδα καλά με το παρεχόμενο κλειδί (περιστρέψτε αριστερόστροφα, αφού το σπείρωμα είναι αριστερόστροφο).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Έχετε υπόψη σας ότι η λεπίδα πριονιού κροσμαν αντικαθίσταται μόνο με τον περιγραφόμενο τρόπο. Χρησιμοποιείτε μόνο λεπίδες πριονιού που προβλέπονται στα Τεχνικά χαρακτηριοτικά. Συνιστάται αρ. καταλόγου: DT4260.

Μεταφορά του πριονιού (εικ. Α1, Α2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τη οματισμού, ΠΑΝΤΑ ασφολίζετε το κουμπί ασφάλισης ράγας, τη λαβή ασφόλισης λοξής κοπής, τη λαβή ασφάλισης φαλτσοκοπής, τον πείρο κάτω ασφάλισης και τα κουμπιά ρύθμισης οδηγών, πριν μεταφέρετε το πριόνι. Ποτέ μη μεταφέρετε και μη σηκώσετε το μηχάνημα από τους προφυλακτήρες.

Για να μεταφέρετε με άνεση το φαλτοοπρίονο, έχει προβλεφθεί μια λαβή μεταφοράς 3 στο πάνω μέρος του βραχίονα πριονιού.

• Για να μεταφέρετε το πριόνι, χαμηλώστε την κεφαλή και πιέστε τον πείρο κάτω ασφάλισης 11.
• Ασφαλίστε το κουμπί ασφάλισης ράγας με την κεφαλή πριονιού στην μπροστινή θέση, ασφαλίστε το βραχίονα λοξής κοπής στην πλήρως αριστερή γωνία λοξής κοπής, σύρετε τον οδηγό 13 τελείως προς τα μέσα και ασφαλίστε το κουμπί ασφάλισης φαλταοκοπής 33 με την κεφαλή πριονιού στην κάθετη θέση για να κάνετε το εργαλείο όσο το δυνατόν πιο συμπαγές.
- Πάντα να χρησιμοποιείτε τη λαβή μεταφοράς 3 ή τις επεκτάσεις βάσης 15.

Δυνατότητες και στοιχεία ελέγχου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ρύθμιση γωνίας λοξής κοπής (εικ. Α2, I)

Η λαβή ασφάλισης λοξής κοπής 21 και το κουμπί ασφάλισης λοξής κοπής. 22 σας επιτρέπουν να ρυθμίσετε τη γωνία λοξής κοπής του πριονιού σας σε 60° δεξιά και 50° αριστερά. Για να ρυθμίσετε τη γωνία λοξής κοπής του πριονιού, ανυψώστε τη λαβή ασφάλισης λοξής κοπής, πιέστε το κουμπί ασφάλισης λοξής κοπής και ρυθμίστε την επιθυμητή γωνία λοξής κοπής βάσει της κλίμακας λοξής κοπής. 19. Πιέστε προς τα κάτω τη λαβή ασφάλισης λοξής κοπής για να ασφαλίσετε τη γωνία.

Παρακάμψτε το κουμπί συγκράτησης λοξής κοπής απασφαλίζοντας το κουμπί ασφάλισης λοξής κοπής και οπρώχνοντας προς τα κάτω την παράκαμψη συγκράτησης λοξής κοπής. 38. Για έξοδο από την παράκαμψη, σπρώξτε την παράκαμψη συγκράτησης λοξής κοπής προς τα πάνω.

Κουμπί ασφάλισης φαλτσοκοπής (εικ. Α2)

Η ασφάλιοη φαλτοοκοπής σας επιτρέλει να ρυθμίσετε τη γωνία φαλτοοκοπής του πριονιού έως 49° αριοτερά ή δεξιά. Για να προσαρμόσετε τη ρύθμιση γωνίας φαλτοοκοπής, περιοτρέψτε το κουμπί 33 αριοτερόστροφα. Η γωνία φαλτοοκοπής της κεφαλής πριονιού ρυθμίζεται εύκολα προς τα αριοτερά ή τα δεξιά μόλις τραβηχτεί το κουμπί παράκαμψης 0° γωνίας φαλτσοκοπής. Για σύσφίξη, περιστρέψτε δεξιόστροφα το κουμπί ασφάλισης φαλτσοκοπής.

Παρακαμψη 0° φαλτσοκοπης (εικ. Α2)

Η παράκαψη στοπ φαλτοοκοπής 0° 34 οας επιτρέπει να ρυθμίσετε τη γωνία φαλτοοκοπής του πριονιού προς τα δεξιά πέραν του οημείου των 0°. Όταν είναι συμπλεγμένη, το πριόνι θα σταματήσει αυτόματα στις 0° όταν κινηθεί από τα αριοτερά. Για προσωρινή μετακίνηση πέραν των 0° προς τα δεξιά, τραβήζετε το κουμπί ασφάλισης φαλτοοκοπής 33. Μόλις ελευθερωθεί το κουμπί, η παράκαψη θα συμπλεχτεί πάλι. Το κουμπί ασφάλισης φαλτοοκοπής μπορεί να απασφαλιοτεί με περιοτροφή του κατά 180°. Στις 0°, η παράκαψη ασφαλίζει στη θέση της. Για να χρηοιμοποιήσετε την παράκαψη, κινήστε το πριόνι σε γωνία φαλτοοκοπής ελαφρά προς τα αριοτερά.

Παρακαμψη στοπ 45° γωνιας φαλτσοκοπης (εικ. J)

Υπάρχουν δύο μοχλοί παράκαμψης στοπ γωνίας φαλτσοκοπής, ένας σε κάθε πλευρά του πριονιού. Για να ρυθμίωτε γωνία φαλτσοκοπής στο πριόνι, αριστερά ή δεξιά, πέραν των 45°, σπρώξτε προς τα πίσω το μοχλό παράκαμψης γωνίας 45° φαλτσοκοπής 55. Όταν είναι στην προς τα πίσω θέση, μπορεί να ρυθμιστεί στο πριόνι γωνία φαλτσοκοπής πέραν αυτών των στοπ. Όταν τα στοπ 45° χρειάζονται για την εργασία, τραβήξτε προς τα εμπρός το μοχλό παράκαμψης γωνίας 45° φαλτσοκοπής.

Νυχια φαλτσοκοπης κορνιζας οροφης (εικ. J)

Όταν κόβετε κορνίζες οροφής επίπεδα τολοθετημένες, το πριόνι σας διαθέτει εξοπλισμό για ακριβή και γρήγορη ρύθμιση στοπ κορνίζας οροφής, προς τα αριστερά ή δεξιά (ανατρέξτε στις Οδηγίες Κοπής κορνίζας με την επίπεδη πλευρά στο τραπέζι και με χρήση των Δυνατοτήτων σύνθετης κοπής).

Το νύχι φαλτοακοπής κορνίζας οροφής 57 μπορεί να περιστραφεί για να έρθει σε επαφή με τη βίδα ρύθμιοης κορνίζας οροφής.

Για να αντιστρέψετε το νύχι φαλτοσκοπής κορνίζας οροφής, αφαιρέστε τη βίδα συγκράτησης, το νύχι γωνίας 22,5° φαλτοσκοπής 56 και το νύχι γωνίας 30° φαλτοσκοπής κορνίζας οροφής 57. Γυρίστε το νύχι φαλτοσκοπής κορνίζας οροφής 57. έτσι ώστε το κείμενο 30° να κοιτάζει προς τα πάνω. Επανατοποθετήσε τη βίδα για να ασφαλίσετε το νύχι γωνίας φαλτοσκοπής 22,5° και το νύχι γωνίας φαλτοσκοπής κορνίζας οροφής. Δεν θα επηρεαστεί η ρύθμιση της ακρίβειας.

Νυχια γωνιας 22,5° φαλτσοκοπης (εικ. J)

Το πριόνι σας διαθέτει δυνατότητα για ταχεία και ακριβή ρύθμιση γωνίας 22,5° φαλτοοκοπής, αριστερά ή δεξιά. Το νύχι γωνίας 22,5° φαλτοοκοπής 56 μπορεί να περιστραφεί για να έρθει σε επαφή με τη βίδα ρύθμισης κορνίζας οραφής 54.

Κουμπί ασφάλισης ράγας (εικ. Α1)

Το κουμία ασφάλισης τάγας, 6 σας επιτρέπει να ασφαλίσετε την κεφαλή του πριονιού σταθερά για να εμποδίσετε την ολίσθησή του πάνω στις τάγες. 9. Αυτό είναι απαραίτητο όταν πραγματοποιείτε ορισμένες κοπές ή όταν μεταφέρετε το πριόνι.

Στοπ αυλακωσης (εικ. Α2)

Το στοπ αυλάκωσης 30 επιτρέπει τον περιορισμό του βάθους κοπής της λεπίδας. Το στοπ είναι χρήσιμο για εφαρμογές όπως δημιουργία αυλακώσεων και ψηλές κατακόρυφες κοπές. Για να ρυθμίσετε το επίθυμητό βάθος κοπής, περιστρέψτε το στοπ αυλάκωσης προς τα εμπρός και ρυθμίσε τη βίδα 29 ρύθμιοης βάθους. Για να σταθεροποιήσετε τη ρύθμιοη, σφίξε το παξιμάδι πεταλούδας 28 . Η περιστροφή του στοπ αυλάκωσης προς το πίσω μέρος του πριονιού θα προκαλέσει παράκαμψη της λειπουργίας στοπ αυλάκωσης. Αν η βίδα ρύθμιοης βάθους είναι πολύ σφιχτή για να την ξεσφίξετε με το χέρι, μπορείτε να χρησιμοποιήσετε το παρεχόμενο 6 mm κλειδί 31 της λεπίδας για να ξεσφίξετε τη βίδα.

Πειρος κατω ασφαλισης (εικ. Α1)

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ο πείρος κάτω ασφάλισης θα πρέπει να χρή μοποιείται μόνο όταν μεταφέρετε ή αποθηκεύετε το πριόνι. ΠΟΤΕ μη χοραιμοποιήσετε τον πείρο κάτω ασφάλισης για οποιαδήποτε εργασία κοπής.

Για να ασφαλίσετε την κεφαλή του πριονιού στην κάτω θέση, σπρώξτε την κεφαλή του πριονιού προς τα κάτω, σπρώξτε μέσα τον πείρο 11 κάτω ασφαλίσης και απελευθερώσε την κεφαλή πριονιού. Με τον τρόπο αυτό η κεφαλή του πριονιού θα συγκρατηθεί με ασφάλεια στην κάτω θέση για μετακίνηση του πριονιού από μια θέση σε άλλη. Για να απελευθερώσε την κεφαλή του πριονιού, πιέστε την προς τα κάτω και τραβήξτε έξω τον πείρο.

Μοχλος ασφαλισης ολισθησης (εικ. Κ, Ο)

Ο μοχλός ασφάλισης ολίσθησης 62 θέτει το πριόνι σε θέση κατάλληλη για τη μεγιστοποίηση της κολής σοβατεπί όταν κόβετε κάβετα όπως φαίνεται στην εικόνα Ο.

Δεξιό ανοιγόμενο προς τα κάτω στοπ (εικ. Α1, Α2)

Το δεξιό ανοιγόμενο προς τα κάτω στοπ 35 είναι τοποθετημένο πάνω στον συρόμενο οδηγό 13 και μπορεί να περιστραφεί προς τα πίσω όταν δεν χρειάζεται. Όταν κόβετε πολλαπλά τεμάχια οτο ίδιο πλάτος, περιστρέψτε προς τα εμπρός το δεξιό ανοιγόμενο προς τα κάτω στοπ, μετακινήστε τον συρόμενο οδηγό προς τα έξω στην απαιτούμενη απόσταση από τη λεπίδα (που πρέλει να μετρηθεί με έναν κανόνα) και πραγματολοιήστε την κοπή με την ξύλινη σανίδα στραμμένη σε επαφή με το στοπ.

Ρύθμιση

Το φαλτοσπρίονό σας έχει ρυθμιστεί πλήρως και με ακρίβεια στο εργοστάσιο κατά την κατασκευή του. Αν χρειαστεί επαναρρύθμιση λόγω μεταφοράς και χειριομών ή για οποιονδήποτε άλλο λόγο, ακολουθήστε τις πιο κάτω οδηγίες για να ρυθμίσετε το πριόνι σας. Όταν γίνει αυτό, οι ρυθμίσεις αυτές θα πρέπει να παραμείνουν ακρίβείς.

Ρυθμιση κλιμακας λοξης κοπης (εικ. I, L)

1. Απασφαλίστε τη λαβή ασφάλισης λοξής κοπής 21 και στρίψτε το βραχίονα λοξής κοπής έως ότου το κουμπί ασφάλισης λοξής κοπής 22 τον ασφαλίσει στη θέση γωνίας 0° λοξής κοπής. Μην ασφαλίσετε τη λαβή ασφάλισης λοξής κοπής.
2. Τοποθετήστε μια γωνιά σε επαφή με τον οδηγό και τη λεπίδα του πριονιού, όπως δείχνει η εικόνα. (Μην αγγίξετε τις μύτες των δοντιών της λεπίδας με τη γωνιά. Αν το κάνετε αυτό θα επηρεαστεί αρνητικά η ακρίβεια της μέτρησης.)
3. Αν η λεπίδα του πριονιού δεν είναι ακριβώς κάθετη προς τον οδηγό, ξεσφίξτε τις τέσσερις βίδες 51 οι οποίες συγκρατούν την κλίμακα λοξής κοπής 19 και μετακινήστε τη λαβή ασφάλισης λοξής κοπής και την κλίμακα προς τα αριστερά ή δεξιά έως ότου η λεπίδα να είναι κάθετη προς τον οδηγό, όπως αυτό προσδιορίζεται με τη γωνιά.
4. Σφίξτε πάλι τις τέσσερις βίδες. Προς το παρόν, μη δώσετε σημασία στην ένδειξη του δείκτη γωνίας λοξής κοπής 49.

Ρυθμιση δεικτη γωνιας λοξης κοπης (εικ. I)

1. Απαοφαλίστε τη λαβή αοφάλιοης λοξής κοπής 21 για να μετακινήσετε το βραχίονα λοξής κοπής στη θέση μηδέν.
2. Με τη λαβή ασφάλισης λοξής κοπής απασφαλισμένη, αφήστε την ασφάλιση λοξής κοπής να ασφαλίσει στη θέση της καθώς περιστρέφετε το βραχίονα λοξής κοπής οτο μηδέν.
3. Παρατηρήστε το δείκτη γωνίας λοξής κοπής 49 και την κλίμακα λοξής κοπής 19 που παρουσιάζεται στην εικόνα I, Αν ο δείκτης δεν δείχνει ακριβώς μηδέν, ξεσφίξτε τη βίδα δείκτη γωνίας λοξής κοπής 50 κρατώντας το δείκτη στη θέση του, ρυθμίστε τη ωωστή θέση του δείκτη και οφίξτε τη βίδα.

Ρυθμιση καθετοτητας λεπιδας ως προς το τραπεζι (εικ. Α1, Α2, Μ, Μ)

1. Για να ευθυγραμμίσετε τη λεπίδα κάθετα ως προς το τραπέζι, ασφαλίστε το βραχίονα στην κάτω θέση με τον πείρο κάτω ασφάλισης 11.
2. Τοποθετήστε μια γωνιά σε επαφή με τη λεπίδα και βεβαιωθείτε ότι η γωνιά δεν βρίοκεται πάνω σε δόντι (εικ. Μ).

3. Ξεοφίξτε το κουμπί ασφάλισης φαλτοοκοπής 33 και βεβαιωθείτε ότι ο βραχίονας είναι σε σταθερή επαφή με το στοπ 0° φαλτοοκοπής.

4. Περιστρέψτε τη βίδα ρύθμισης 0° φαλτοσοκοπής (59, εικ. J) με το 6 mm κλειδί 31 της λεπίδας, όπως χρειάζεται ώστε η λεπίδα να βρίακεται σε γωνία 0° φαλτοσοκοπής ως προς το τραπέζι.

Ρυθμιση δεικτη γωνιας φαλτσοκοπης (εικ. J)

Αν οι δείκτες γωνίας φαλτοσκοπής 53 δεν δείχνουν μηδέν, ξεσφίξτε κάθε βίδα 52 που συγκρατεί κάθε δείκτη γωνίας φαλτοσκοπής στη θέση του και μετακινήτοτε τον εκάστοτε δείκτη όπως χρειάζεται. Πριν ρυθμίσετε οποιεσδήποτε άλλες βίδες γωνίας φαλτοσκοπής, βεβαιωθείτε ότι είναι σωστή η γωνία 0° φαλτοσκοπής και ότι έχουν ρυθμιστεί οι δείκτες γωνίας φαλτοσκοπής.

Ρυθμιση αριστερου και δεξιου στοπ 45° φαλτσοκοπης (εικ. Α2, Η)

Για να ρυθμίσετε το δεξιό στοπ 45° φαλτσοκοπής:

1. Σύρετε τον οδηγό 13 στην τελείως έξω θέση πριν ρυθμίσετε το πριόνι για φαλτσοκοπή.
2. Ξεοφίξτε το κουμπί αοφάλιοης φαλτοοκοπής 33 και τραβήξτε το στοπ 0° φαλτοοκοπής, 34 για να παρακάμψετε το στοπ 0° φαλτοοκοπής.
3. Όταν το πριόνι είναι πλήρως προς τα δεξιά, αν ο δείκτης γωνίας φαλτοοκοπής 53 δεν δείχνει ακριβώς 45°, περιοτρέψτε την αριοτερή βίδα ρύθμισης 45° φαλτοοκοπής 58 με το 13 mm κλειδί 31 της λεπίδας έως ότου ο δείκτης γωνίας φαλτοοκοπής να δείχνει 45°.

Για να ρυθμίσετε το αριστερό στοπ 45° φαλτσοκοπής:

1. Σύρετε τον οδηγό 13 στην τελείως έξω θέση πριν ρυθμίσετε το πριόνι για φαλτσοκοπή.
2. Ξεοφίξιε το κουμπί αοφάλιοης φαλτοοκοπής και γείρετε την κεφαλή προς τα αριστερά.
3. Αν ο δείκτης γωνίας φαλτσοκοπής δεν δείχνει ακριβώς 45°, περιστρέψτε τη δεξιά βίδα ρύθμισης 45° φαλτσοκοπής έως ότου ο δείκτης γωνίας φαλτσοκοπής να δείχνει 45°.

Ρυθμιση του στοπ φαλτσοκοπης στις 22,5° (ή 30°) (εικ. Α2, Μ)

ΣΗΜΕΙΩΣΗ: Ρυθμίστε τις γωνίες φαλτοοκοπής μόνο αφού πραγματοποιήσετε τη ρύθμιση γωνίας 0° φαλτοοκοπής και των δεικτών γωνίας φαλτοοκοπής. Σύρετε τους συρόμενους οδηγούς στην τελείως έξω θέση πριν ξεκινήσετε τη ρύθμιση της γωνίας φαλτοοκοπής 22,5° ή 30°. Για να ρυθμίσετε την αριστερή γωνία 22,5° φαλτοοκοπής, γυρίστε προς τα έξω το αριστερό νύχι 22,5° φαλτοοκοπής 56 . Ξεσφίξτε το κουμπί ασφάλισης φαλτοοκοπής 33 και γείρετε την κεφαλή τελείως προς τα αριστερά. Αν ο δείκτης γωνίας φαλτοοκοπής 53 δεν δείχνει ακριβώς 22,5° περιστρέψτε τη βίδα ρύθμισης κορνίζας οροφής 54 που έρχεται σε επαφή με το νύχι, χρησιμοποιώντας ένα κλειδί 10 mm έως ότου ο δείκτης γωνίας φαλτοοκοπής να δείχνει την τιμή 22,5°.

Για να ρυθμίσετε τη δεξιά γωνία 22,5° φαλτοοκοπής, γυρίστε προς τα έξω τα δεξιό νύχι γωνίας 22,5° φαλτοοκοπής. Ξεσφίξτε το κουμπί ασφάλιοης φαλτοοκοπής και τραβήξετε το στοπ 0° φαλτοοκοπής 34 για να παρακάμψετε το στοπ 0° φαλτοοκοπής. Όταν το πριόνι είναι πλήρως προς τα δεξιά, αν ο δείκτης γωνίας φαλτοοκοπής δεν δείχνει ακριβώς 22,5°, περιστρέψτε τη βίδα ρύθμισης κορνιζας 54 κεφαλής που έρχεται σε επαφή με το νύχι με ένα κλειδί 10 mm έως ότου ο δείκτης γωνίας φαλτοοκοπής να δείχνει ακριβώς 22,5°.

Ρυθμιση οδηγου (εικ. Α1)

Το πάνω μέρος του οδηγού μπορεί να ρυθμιστεί ώστε να παρέχει επαρκές διάκενο για να μπορεί να ρυθμιστεί το πριόνι σε πλήρη γωνία φαλτοοκοπής 49° είτε αριστερά είτε δεξιά.

1. Για να ρυθμίσετε κάθε οδηνό 13, ξεσφίξτε το κουμπί ρύθμισης οδηγού 12 και κινήστε τον οδηγό προς τα έξω.
2. Πραγματοποιήστε μια δοκιμή με το πριόνι απενεργοποιημένο και ελέγξετε το διάκενο.
3. Ρυθμίστε τον οδηγό να είναι όσο το δυνατόν πιο κοντά στη λεπίδα ώστε να παρέχει μέγιστη στήριξη του τεμαχίου εργασίας, χωρίς όμως να εμποδίζει την κίνηση πάνω και κάτω του βραχίονα.

4. Σφίξτε καλά το κουμπί ρύθμισης του οδηγού.

5. Όταν οι εργασίες φαλτσοκοπής έχουν ολοκληρωθεί, τότε τοποθετήστε τον οδηγό στην προηγούμενη θέση του.

ΣΗΜΕΙΩΣΗ: Οι τροχιές των οδηγών μπορεί να αποφραχτούν από πριονίδι. Χρησιμοποιήστε μια βούρτσα ή πινέλο ή αέρα χαμηλής πίεσης για να καθαρίσετε τις αυλακώσεις οδήγησης.

Ενεργοποιηση προφυλακτηρα και ορατοτητα (εικ. Υ)

Ο κάτω πραφυλακτήρας 1 του πριονιού ασς έχει σχεδιαστεί ώστε να αποκαλύπτει αυτόματα τη λεπίδα όταν κατεβάζετε το βραχίονα και να καλύπτει τη λεπίδα όταν ανυψώνετε το βραχίονα.

Ο προφυλακτήρας μπορεί να ανυψωθεί με το χέρι όταν εγκαθιστάτε ή αφαιρείτε λεπίδες πριονιού ή για έλεγχο του πριονιού. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗΝ ΑΝΥΨΩΣΕΤΕ ΤΟΝ ΚΑΤΩ ΠΡΟΦΥΛΑΚΤΗΡΑ ΜΕ ΤΟ ΧΕΡΙ ΑΝ ΔΕΝ ΕΧΕΙ ΣΤΑΜΑΤΗΣΕΙ ΤΕΛΕΙΩΣ ΝΑ ΚΙΝΕΙΤΑΙ Η ΛΕΠΙΔΑ.

Ρυθμιση οδηγου ραγας (εικ. Α1)

Ελέγχετε τακτικά τις ράγες 9 ως προς το τζόγο ή το διάκενο.

Η αριοτερή ράγα μπορεί να ρυθμιστεί με τη βίδα ρύθμισης 7. Για να μειώσετε το διάκενο, χρησιμοποιήστε ένα κλειδί Άλεν 4 mm και περιοτρέψτε τη βίδα ρύθμισης σταδιακά δεξιόστροφα ενώ μετακινείτε την κεφαλή πριονιού εμπρός και πίσω.

Ρυθμιση ασφαλισης λοξης κοπης (εικ. Α1, Ν)

Η ράβδος ασφάλισης λοξής κοπής 60 θα πρέπει να ρυθμιστεί αν το τραπέζι του πριονιού μπορεί να μετακινηθεί όταν είναι ασφαλισμένη (κάτω) η λαβή ασφάλισης λοξής κοπής.

1. Τοποθετήστε τη λαβή ασφάλισης λοξής κοπής 21 στην απασφαλισμένη θέση (πάνω).
2. Χρησιμοποιώντας ένα κατσαβίδι με ίσια μύτη, σφίξτε τη ράβδο ασφάλισης λοξής κοπής περιστρέφαντάς τη δεξιόστροφα όπως δείχνει η εικόνα Ν. Περιστρέψτε τη ράβδο ασφάλισης έως ότου είναι σφίχτή και κατόπιν περιστρέψτε την αριστερόστροφα κατά μία στροφή.
3. Ασφαλίστε πάλι την ασφάλιση λοξής κοπής σε μια μέτρηση χωρίς συγκράτηση στην κλίμακα λοξής κοπής – για παράδειγμα 34° – και βεβαιωθείτε ότι το τραπέζι δεν θα περιστραφεί.

Πριν τη λειτουργία (εικ. Α1, Α2)

• Εγκαταστήσε την κατάλληλη λεπίδα πριονιού. Μη χρηοιμοποιείτε υπερβολικά φθαρμένες λεπίδες. Δεν πρέπει να γίνει ποτέ υπέρβαση της μέγιστης ταχύτητας περιστροφής της λεπίδας πριονιού. Μη χρηαιμοποιήσετε κανενός είδους λεπίδα λείανοης.
• Ελέγξτε το προστατευτικό κάλυμμα ιμάντα λειτουργία του κάτω προφυλακτήρα 1 37 για ζημιά και για ωωστή
• Εγκαταστήστε τις επεκτάσεις βάσης και στις δύο πλευρές της βάσης πριονιού. Ανατρέξτε στο τμήμα Εγκαταστήστε των επεκτάσεων βάσης.
• Μην επιχειρήσετε να κόψετε υπερβολικά μικρά τεμάχια.
• Επιτρέπετε στη λεπίδα να κόβει ελεύθερα. Μην αοκείτε άοκοπη δύναμη.
• Επιτρέψτε στο μοτέρ να φθάσει σε πλήρεις στροφές πριν την κοπή.
• Βεβαιωθείτε ότι όλα τα κουμπιά ασφάλισης και οι λαβές σφιγκτήρων έχουν σφιχτεί καλά.
• Στερεώνετε καλά το τεμάχιο εργασίας.
• Παρόλο που το πριόνι αυτό μπορεί να κόψει ξύλο και πολλά μη σιδηρούχα υλικά, οι παρούσες οδηγίες χρήσης αναφέρονται μόνο στην κοπή ξύλου. Οι ίδίες κατευθυντήριες γραμμές ισχύουν και για τα άλλα υλικά. Μην κόβετε σιδηρούχα υλικά (σίδηρο και χάλυβα), αμιαντοτσιμέντο ή υλικά τοιχοποίας με το πριόνι αυτό!
• Χρησιμοποιείτε οπωσδήποτε την πλάκα εντομής. Μη χρησιμοποιήσετε το μηχάνημα αν η εγκοπή της πλάκας εντομής είναι πλατύτερη από 12 mm.
• Συνδέστε το πριόνι σε μια εξωτερική συσκευή απομάκρυνσης σκόνης.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις υχόσωσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ανατρέξετε στο τμήμα Λεπίδες πριονιού της ενότητας Προαιρετικά αξεσουάρ για να επιλέξετε τη λεπίδα που ταιριάζει καλύτερα στις ανάγκες σας.

Βεβαιθείτε ότι το μηχάνημα είναι τοποδετημένο ώστε να ικανοποιεί τις εργονομικές σας απαιτήσεις ως προς το ύψος τραπεζιού και την ευστάθειά του. Η θέοη του μηχανήματος πρέλει να επιλεγεί ώστε ο χειριοτής να έχει καλή εποπεία και αρκετό ελεύθερο περιβάλλοντα χώρο γύρω από το μηχάνημα ώστε να επιτρέπεται χειρισμός του τεμαχίου εργασία χωρίς οποιονδήποτε περιορισμό.

Για να μειώσετε την επίδραση των κραδασμών βεβαιθείτε ότι η θερμοκρασία περιβάλλοντος δεν είναι πολύ ψυχρή, το μηχάνημα και τα παρελκόμενά του συντηρούνται καλά και το μέγεθος του τεμαχίου εργασίας είναι κατάλληλο για το μηχάνημα αυτό.

Κατάλληλη θέση σώματος και χεριών (εικ. 01, 02)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού ιφαρατιομού, ΠΑΝΤΑ χρησιμοποιείτε τη σωστή θέση των χεριών όπως δείχνει η εικ. Ο1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού προσφατιομού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιψασμένοι σε περίπτωση ξαφνικής αντίδρασης.

• Ποτέ μην τοποθετήσετε τα χέρια σας κοντά στην περιοχή κοπής. Μην τοποθετήσετε τα χέρια σας πιο κοντά από 100 mm από τη λεπίδα.
• Κρατάτε το τεμάχιο εργασίας σφικτά σε επαφή με το τραπέζι και τον οδηγό όταν κόβετε. Κρατάτε τα χέρια σας στη θέση τους έως ότου έχει ελευθερωθεί η σκανδάλη και έχει σταματήσει τελείως η κίνηση της λεπίδας.
  • ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΜΠΟΡΕΙΤΕ ΝΑ ΕΛΕΓΞΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΜΗ ΔΙΑΣΤΑΥΡΩΝΕΤΕ ΤΑ ΧΕΡΙΑ, ΟΠΩΣ ΔΕΙΧΝΕΙ Η ΕΙΚΟΝΑ Ο2.
• Κρατάτε το πόδια σταθερά στο δάπεδο και διατηρείτε ωωστή ισορροπία. Καθώς μετακινείτε το βραχίονα λοξής κοπής αριστερά και δεξιά, ακολουθήστε τον και σταθείτε ελαφρά προς το πλάι της λεπίδας πριονιού.
• Βλέπετε μέσα από τις περσίδες του προφυλακτήρα όταν ακολουθείτε μια γραμμή μολυβιού.

Διακόπτης σκανδάλης (εικ. Α2)

Για να ενεργοποιήσετε το πριόνι, υθήστε αριστερά το μοχλό 25 ασφάλισης σε απενεργοποιημένη κατάσταση και κατόπιν πίεστε το διακόπη σκανδάλης 24. Το πριόνι θα λειτουργεί όσο κρατάτε πατημένο το διακόπη. Επιτρέψτε στη λεπίδα να επιτύχει πλήρη ταχύτητα περιστροφής πριν πραγματοποιήσετε την κοπή. Για να απενεργοποιήσετε το πριόνι, ελευθερώσε το διακόπη. Αφήστε τη λεπίδα να σταματήσει να κινείται πριν ανυψώσετε την κεφαλή του πριονιού. Δεν υπάρχει πρόβλεψη για ασφάλιση του διακόπη στην ενεργοποιημένη κατάσταση. Στο διακόπη σκανδάλης έχει προβλεφθεί μια σπή 26 για την εισαγωγή λουκέτου που θα κλειδώνει το διακόπη στην απενεργοποιημένη κατάσταση.

Το πριόνι σας είναι εξοπλισμένο με αυτόματο ηλεκτρικό φρένο λεπίδας, αλλά η λεπίδα πριονιού θα πρέπει να σταματά σε 4 δευτερόλεπτα από την απελευθέρωση του διακόπτη σκανδάλης.

Πάντα να βεβαιώνεστε ότι η λεπίδα έχει σταματήσει, πριν την απομακρύνετε από την εντομή κοπής.

Εξαγωγή σκόνης (εικ. Α2, D, ΑΑ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού κροσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οριομένα είδη σκόνης, όπως η σκόνη από ξύλο θεφτα τή οξίας, θεωρούνται καρκινογόνα, ειδικά σε συνδυασμό με πρόσθετα επεξεργασίας του ξύλου.

• Πάντα να χρησιμοποιείτε σύστημα απομάκρυνσης της σκόνης.
• Φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
• Συνιστάται να φοράτε κατάλληλη αναπνευστική ουσκευή.

ΠΕΦΣΟΧΗ: Ποτέ μη χροιμοποιήσετε το πριόνι αν δεν είναι στη θέση της ισακούλα συλλογής σκόνης ή το σύστημα εξογωγής σκόνης της DEWALT. Η σκόνη του ξύλου μπορεί να δημιουργήσει κίνδυνο σε περίπτωση εισπινοής της.

ΠΑΣΟΧΗ: Ελέγχετε και καθαρίζετε τη σακούλα συλλογής σκόνης καύε φορά μετά τη χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την κοπή αλουμινίου, αφαιρείτε τη σακούλα αποψυγής σκόνης ή αποσυνδέετε τη μονάδα εξαγωγής σκόνης για την αποφυγή κινδύνου φωτιάς.

Το φαλτοσπρίονό σας έχει ενσωματωμένο στόμιο εξαγωγής σκόνης 36 to οποίο επιτρέπει σύνδεση είτε στη σακούλα συλλογής σκόνης 40 είτε σε ακροστόμια 33 mm είτε απευθείας σύνδεση στο σύστημα D=WALT AirLock (DWV9000-XJ).

Τηρείτε τους σχετικούς κανονισμούς στη χώρα σας για τα προς επεξεργασία υλικά.

Για να συνδέσετε τη σακούλα συλλογής σκόνης (εικ. D)

1. Τοποθετήστε τη σακούλα συλλογής οκόνης 40 οτο στόμιο εξαγωγής σκόνης 36 όπως δείχνει η Εικόνα D.

Για να αδειάσετε τη σακούλα συλλογής σκόνης (εικ. D)

1. Αφαιρέστε τη οακούλα συλλογής 40 σκόνης από το πριόνι και ανακινήσε την προσεκτικά ή χτυλήσε την ελαφρά για να την αδειάσετε.
2. Συνδέστε πάλι τη σακούλα συλλογής σκόνης οτο στόμιο εξαγωγής σκόνης 36.

Μπορεί να παρατηρήσετε ότι δεν θα απομακρυνθεί όλη η σκόνη από τη οακούλα. Αυτό δεν θα επηρεάσει την απόδοση κοπής αλλά θα μειώσει την αποτελεσματικότητα συλλογής σκόνης του πριονιού. Για να αποκαταστήσετε την αποτελεσματικότητα συλλογής σκόνης του πριονιού αας, πιέστε το ελατήριο μέσα στη σακούλα συλλογής σκόνης όταν την αδειάζετε και χτυπήστε την ελαφρά στο πλάι του κάδου απορριμάτων ή του δοχείου υποδοχής της σκόνης.

Εξαγωγή σκόνης σε εξωτερική συσκευή (εικ. ΑΑ)

Όταν καθαρίζετε με αναρρόφηση σκόνη που είναι ιδιαίτερα επιβλαβής για την υγεία ή καρκινογόνος, χρησιμοποιήστε ειδική συσκευή καθαρισμού με αναρρόφηση κατηγορίας σκόνης Μ.

Σύνδεση σε σύστημα εξαγωγής σκόνης συμβατό με AirLock (εικ. ΑΑ)

Το στόμιο εξαγωγής οκόνης 36 στο φαλτοσπρίονό σας είναι συμβατό με το σύστημα σύνδεσης DiWALT AirLock. To AirLock επιτρέπει ταχεία και ασφαλή σύνδεση ανάμεσα στον εύκαμπτο σωλήνα εξαγωγής ακόνης 67 και στο φαλτοσπρίονο.

1. Βεβαιθείτε ότι το κολάρο στο ούνδεσμο AirLock 65 είναι στην απασφαλισμένη θέση. Ευθυγραμμίστε τις εγκοπές 66 στο κολάρο και στο σύνδεσμο AirLock όπως δείχνει η εικόνα για τις θέσεις απασφάλισης και ασφάλισης.

2. Πιέστε το σύνδεσμο AirLock πάνω στο στόμιο εξαγωγής σκόνης 36.

3. Περιστρέψτε το κολάρο στην ασφαλισμένη θέση. ΣΗΜΕΙΩΣΗ: Οι ένσφαιροι τριβείς μέσα στο κολάρο ασφαλίζουν στην υποδοχή και εξασφαλίζουν τη σύνδεση. Το φαλτοσπρίονο τώρα είναι σταθερά συνδεδεμένο στη συοκευή εξαγωγής σκόνης.

Συμβατό με Wireless Tool Connect™

Αυτό το φαλτσοπρίονο έχει ενωματωμένη ασύρματη σύνδεοη που μπορεί να λειτουργήσει με μια συσκευή εξαγωγής σκόνης που υποστηρίζει σύστημα Wireless Tool Connect™. Αφού έχει γίνει η σύζευξη του πριονιού και της συσκευής εξαγωγής σκόνης που είναι συμβατή με το Wireless Tool Connect™, η συσκευή εξαγωγής σκόνης θα ελέγχεται από τον διακόττη σκανδάλης του φαλτσοπρίονου.

Χρήση του συστήματος φωτισμού εργασίας LED XPS™ (εικ. A1, A2)

ΣΗΜΕΙΩΣΗ: Πρέπει να έχει εισαχθεί στο φαλτσοπρίονο το πακέτο μιταρίας.

Το σύστημα φωτισμού εργασίας LED XPS™ διαθέτει έναν διακόπτη προσωρινής ενεργοποίησης 27 και μπορεί να ενεργοποιηθεί χειροκίνητα. Το σύστημα φωτισμού εργασίας LED XPS™ ενεργοποιείται και όταν πατιέται η ακανδάλη και κινείται η λεπίδα.

Για να επιτύχετε κοπή μέσω υπάρχουσας γραμμής μολυβιού σε ένα κομμάτι ξύλου:

1. Ενεργοποιήστε το υύστημα XPS™ και κατόπιν τραβήξετε προς τα κάτω τη λαβή χειρισμού 2 για να πλησιάσετε τη λεπίδα πριονιού στο ξύλο. Η ακιά της λεπίδας θα εμφανιστεί πάνω στο ξύλο.
2. Ευθυγραμμίστε τη γραμμή μολυβιού με την άκρη της οκιάς της λεπίδας. Μπορεί να χρειαστεί να ρυθμίσετε τις γωνίες λοξής κοπής ή φαλτοσκοπής ώστε να ταιριάξετε ακριβώς τη γραμμή μολυβιού.

Εργασίες διαμπερούς κοπής (εικ. Α1, Α2, Ρ, Ο)

Αν δεν χρησιμοποιείται η δυνατότητα ολίσθησης, βεβαιθείτε ότι η κεφαλή πριονιού έχει σπρωχτεί όσο το δυνατόν προς τα πίσω και ότι το κουμπί ασφάλισης ράγας 6. είναι σφιγμένο. Ετσι θα αποτραπεί η ολίσθηση του πριονιού κατά μήκος των ραγών του καθώς η λεπίδα συναντά το τεμάχιο εργασίας.

Δεν συνιστάται η κοπή πολλαπλών κομματιών αλλά αυτό μπορεί να γίνει με ασφάλεια αν βεβαιθείτε ότι κάθε κομμάτι συγκρατείται σταθερά οε επαφή με το τραπέζι και τον οδηνό.

Ευθεια καθετη εγκαρσια κοπη

1. Ρυθμίστε και ασφαλίστε το βραχίονα λοξής κοπής στο μηδέν και συγκρατήστε το ξύλο σταθερά πάνω στο τραπέζι 17 και σε επαφή με τον οδηγό 13.
2. Με αφιγμένο το κουμπί ασφάλιοης στις ράγες 6, ενεργοποιήστε το πριόνι ωθώντας τον μοχλό ασφάλιοης σε απενεργοποιημένη κατάσταση 25 και πιέζοντας τον διακόλητη ακανδάλης 24.
3. Όταν το πριόνι επιτύχει την ταχύτητα λειτουργίας του, χαμηλώσε το βραχίονα ομαλά και αργά για να κόψετε δια μέσου του έύλου. Αφήστε τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε το βραχίονα.

Εγκαρσια κοπη με ολισθηση (εικ. Α1, Ρ)

Όταν κόβετε οτιδήποτε μεγαλύτερο από τεμάχιο εργασίας 51 x 115 mm (51 x 82 mm σε 45° γωνία λοξής κοπής), χρησιμοποιείτε μια κίνηση έξω-κάτωπίσω με το κουμπί ασφάλισης ράγας 6 ξεσφιγμένο.

Τραβήξετο το πριόνι έξω προς το μέρος σας, χαμηλώστε την κεφαλή πριονιού προς το τεμάχιο εργασίας και αργά σπρώξετο το πριόνι πίσω για να ολοκληρώσετε την κοπή.

Μην επιτρέψετε στο πριόνι να έρθει σε επαφή με το πάνω μέρος του τεμαχίου εργασίας ενώ το τραβάτε έξω. Το πριόνι μπορεί να κινηθεί προς το μέρος σας, ενδεχομένως προκαλώντας τραυματισμό ή ζημιά στο τεμάχιο εργασίας.

Εγκαρσια λοξη κοπη (εικ. Κ)

Η γωνία λοξής κοπής συχνά είναι 45° για κατασκευή γωνιών, αλλά μπορεί να ρυθμιστεί σε οποιαδήποτε τιμή από μηδέν έως 50° αριστερά ή έως 60° δεξιά. Προχωρήστε όπως και για την ευθεία κάθετη εγκάρσια κοπή.

Όταν εκτελείτε μια λοξή κοπή σε σχετικά μικρού μήκους τεμάχια εργασίας με πλάτος μεγαλύτερο από 51 x 105 mm, πάντα τοποθετείτε τη μακρύτερη πλευρά σε επαφή με τον οδηγό.

Φαλτσοκοπη (εικ. Α1, Α2)

Οι γωνίες φαλτσοκολής μπορούν να ρυθμιστούν από 49° δεξιά έως 49° αριστερά και μπορούν να κοπούν με το βραχίονα λοξής κοπής ρυθμισμένο μεταξύ 50° αριστερά ή 60° δεξιά. Ανατρέξτε στην ενότητα Δυνατότητες και στοιχεία ελέγχου για λεπτομερείς πληροφορίες σχετικά με το σύστημα φαλτσοκολής.

1. Εεσφίξε την ασφάλιοη φαλτοοκοπής 33 και κινήσε το πριόνι προς τα αριστερά ή δεξιά όπως επιθυμείτε. Είναι απαραίτητο να μετακινήσετε τον οδηγό 13 για να επιτρέψετε διάκενο. Αφού ρυθμίσετε τους οδηγούς, οφίξε το κουμπί ρύθμιοης οδηγού 12.
2. Σφίξτε καλά την ασφάλιση φαλτσοκοπής.

Σε ορισμένες ακραίες γωνίες, ίσως χρειαστεί να αφαιρεθεί ο οδηγός δεξιάς πλευράς. Ανατρέξτε στο τμήμα Ρύθμιση οδηγού στην ενότητα Ρυθμίσεις για σημαντικές πληροφορίες σχετικά με τη ρύθμιση των οδηγών για ορισμένες φαλτοσκοπές.

Για να αφαιρέσετε τον δεξιό οδηγό, ξεβιδώστε αρκετές στροφές το κουμπί ρύθμισης οδηγού 12 και κινήστε τον οδηγό προς τα έξω. Ο δεξιός οδηγός στερεώνεται στη βάση με ένα κορδόνι για να μη χαθεί.

Ποιοτητα της κοπης

Η ομαλότητα οποιασδήποτε κοπής εξαρτάται από έναν αριθμό μεταβλητών, όπως το υλικό που κόβεται, τον τύπο της λεπίδας, την αιχμηρότητα της λεπίδας και το ρυθμό κοπής.

Όταν απαιτούνται οι πιο ομαλές κοπές, για δημιουργία κορνιζών και για άλλες εργασίας ακριβείας, θα έχετε τα επίθυμητά αποτελέσματα αν χρηοιμολοιήσετε μια αἰχμηρή λεπίδα (60 δοντιών καρβιδίου) και έναν πιο αργό, ομοιόμορφο ρυθμός κοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαινθείτε ότι το υλικό δεν κινείται ή αλιοθαίνει μερα νείται κατά την κοπή. Στερεώστε το καλά στη θέση του. Αφήνετε πάντα τη λεπίδα να σταματήσει τελείως πριν ανυψώσετε το βραχίονα. Αν στην πίσω πλευρά του τεμαχίου εργασίας εξακολουθούν να διαχωρίζονται μικρές ίνες ξύλου, κολλήστε ένα κορμάτι κολλητικής χαρτοταινίας στο ξύλο εκεί που θα γίνει η κοπή. Εκτελέστε την κοπή μέσα από την ταινία και αφοιρέστε προσεκτικά την ταινία όταν τελειώσετε.

Μη διαμπερής κοπή (αυλάκωση και δημιουργία εγκοπών) (εικ. Α2)

Το πριόνι σας διαθέτει στοπ αυλάκωσης 30, βίδα ρύθμισης βάθους 29 και παξιμάδι πεταλούδας 28 για να επιτρέπει την κοπή αυλακώσεων. Οι οδηγίες στις ενότητες Εγκάρσιες κοπές, Φάλτσες κοπές και Εκτέλεση σύνθετων λοξών κοπών προορίζονται για κοπές σε όλο το πάχος του υλικού. Το πριόνι μπορεί να πραγματοποιήσει και μη διαμπερείς κοπές για να σχηματίσει αυλακώσεις ή εγκοπές στο υλικό.

Δημιουργία αυλακώσεων (εικ. Α1, Α2)

Ανατρέξτε στο τμήμα Στοπ αυλάκωσης για λεπτομερείς πληροφορίες οχετικά με τη ρύθμιση του βάδους κοπής. Θα πρέπει να χρηοιμοποιήσετε ένα άχρηστο κομμάτι ξύλου για να επαληθεύσετε ότι το βάδος κοπής στην πράξη είναι το επιθυμητό.

1. Κρατήστε το ξύλο σταθερά πάνω στο τραπέζι και σε επαφή με τον οδηγό 13. Ευθυγραμμίστε την περιοχή κοπής κάτω από τη λεπίδα. Τοποθετήστε τον βραχίονα του πριονιού τελείως εμπρός, με τη λεπίδα στην κάτω θέση. Ενεργοποιήστε το πριόνι υθώντας τον μοχλό ασφάλισης σε απενεργοποιημένη κατάσταση 25 και πιέζοντας τον διακόπτη σκανδάλης 24. Με ομαλή κίνηση, σπρώξετε τον βραχίονα

πριονιού προς τα πίσω για να κόψετε μια αυλάκωση στο αντικείμενο εργασίας.

1. Ελευθερώστε τον διακόπη σκανδάλης με τον βραχίονα πριονιού κάτω. Όταν η λεπίδα πριονιού έχει σταματήσει τελείως, ανυψώστε τον βραχίονα του πριονιού. Πάντα να αφήνετε τη λεπίδα να σταματήσει πλήρως πριν ανυψώσετε τον βραχίονα.
2. Για να διευρύνετε την αυλάκωση, επαναλάβετε τα βήματα 1–2 έως ότου αποκτήσετε το επίθυμητό πλάτος.

Σύσφιξη του τεμαχίου εργασίας (εικ. Ρ)

ΠΕΡΕΙΔΟΠΟΙΗΣΗ: Ενα τεμάχιο εργασίας που είναι σφιγμένο, ισορροπημένο και στερεωμένο πριν από μια κοπή, μπορεί να μην είναι πλέον ισορροπημένο αφού ολοκληρωθεί η κοπή. Ενα μη ισορροπημένο φορτίο μπορεί να προκαλέσει ανατροπή του πριονιού ή οποιουδήποτε αντικειμένου στο οποίο είναι συνδεδεμένο το πριόνι, όπως τραπεζιού ή πάγκου εργασίας. Όταν πραγματοποιείτε μια κοπή όπου μπορεί να δημιουργηθεί πρόβλημα ισορροπίας, υποστηρίξτε κατάλληλα το τεμάχιο εργασίας και βεβαιωθείτε ότι το πριόνι είναι σταθερά στερεωμένο με μπουλόνια σε σταθερή επιφάνεια. Μπορεί να προκύψει τραιματισμός.
ΠΕΡΕΙΔΟΠΟΙΗΣΗ: Το πέλμα σύσφίξης πρέπει να παραμείνει συφιγμένο πάνω από τη βάση του πριονιού όταν χρησιμποιοιείται ο σφιγκήτρας. Πάντα συσφίγγετε το τεμάχιο εργασίας στη βάση του πριονιού – όχι σε οποιοδήποτε άλλο μέρος της περιοχής εργασίας. Βεβαιθείτε ότι το πέλμα σύσφίξης δεν είναι συσφιγμένο στο άκρο της βάσης του πριονιού.
ΠΡΟΣΟΧΗ: Πάντα χρησιμοποιείτε διάταξη σύσφιξης του τεμαχίου εγρασίας για να διατηρείτε τον έλεγχο και να μειώσετε τον κίνδυνο τραυματισμού και ζημιάς στο τεμάχιο εργασίας.

Χρησιμολοιείτε το σφιγκτήρα υλικού 39 που συνοδεύει το πριόνι οας. Ο αριστερός ή δεξιός οδηγός μπορεί να κινηθεί από πλευρά σε πλευρά για υποβοήθηση της σύσφιξης. Άλλα βοηθήματα, όπως σφιγκτήρες με ελατήριο, σφιγκτήρες ράβδου ή σφιγκτήρες σχήματος. C μπορεί να είναι κατάλληλα για ορισμένα μεγέθη και σχήματα υλικών.

Για τοποθετηση του σφιγκτηρα

1. Στη βάση υπάρχουν τέσσερις τετραγωνικές οπές στερέωσης σφιγκτήρων 68, δύο στο μπροστινό και δύο στο πίσω μέρος του πριονιού κάτω από τον οδηγό βάσης. Ειοάγετε τον οφιγκτήρα 39 σε μία από τις τέσσερις οπές.
   ΣΗΜΕΙΩΣΗ: Όταν εγκαθιστάτε τον σφιγκτήρα στην πίσω πλευρά του πριονιού, ο βραχίονας του σφιγκτήρα θα χρειαστεί να είναι στην πιο υψηλή του θέση, έτοι ώστε ο στύλος του σφιγκτήρα να μπορεί να ειοέλθει μέσα στην οπή καθώς ο σφιγκτήρας περνά πάνω από τον οδηγό.
2. Λασκάρετε το κουμπί για να ρυθμίσετε τον σφιγκτήρα προς τα πάνω ή κάτω και κατόπιν αφίξε το κουμπί για να ουοφίξετε σταθερά το αντικείμενο εργασίας.

ΣΗΜΕΙΩΣΗ: Τοποθετήσε το σφιγκτήρα στην αντίθετη πλευρά της βάσης όταν εκτελείτε φαλτοοκοπή. ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΕΛΕΓΧΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΦΙΓΚΤΗΡΑΣ ΔΕΝ ΕΜΠΟΔΙΖΕΙ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΠΡΙΟΝΙΟΥ Η ΤΩΝ ΠΡΟΦΥΛΑΚΤΗΡΩΝ.

Υποστήριξη για τεμάχια μεγάλου μήκους (εικ. Ε)

ΠΑΝΤΑ ΥΠΟΣΤΗΡΙΖΕΤΕ ΤΑ ΤΕΜΑΧΙΑ ΜΕΓΑΛΟΥ ΜΗΚΟΥΣ.

Για τα καλύτερα αποτελέσματα, χρηοιμοποιήστε τα Στηρίγματα με πόδια DE7023-XJ ή DE7033 41 για να επεκτείνετε το πλάτος τραπεζιού του πριονιού σας. Υποστηρίζετε τα μενάλου μήκους τεμάχια εργασίας χρηοιμοποιώντας οποιοδήποτε πρόσφορο μέσο όπως πάγκους πριονιού ή παρόμοιες διατάξεις για να αποτρέψετε την πτώση των άκρων.

Κοπή κορνιζών φωτογραφιών, κουτιών διοράματος και άλλων κατασκευών με τέσσερις πλευρές (εικ. R, S)

Δοκιμάστε λίγες απλές εργασίες χρησιμποιώντας άχρηστο ξύλο έως ότου αναπτύξετε «αίοθηση» για το πριόνι σας. Το πριόνι σας είναι το τέλειο εργαλείο για λοξή κοπή γωνιών όπως αυτών που φαίνονται στην εικόνα R. Το σχέδιο 1 στην εικόνα S δείχνει μια ένωση που έγινε με τη μέθοδο ρύθμιοης γωνίας φαλτσοκοπής. Η ένωση που παρουσιάζεται μπορεί να γίνε με τη χρήση οποιασδήποτε από τις δύο μεθόδους.

• Με χρήση ρύθμιοης γωνίας φαλτοοκοπής:

-Η γωνία φαλτοοκοπής για τις δύο οανίδες ρυθμίζεται σε 45° για την κάθε μία, ώστε να προκύπτει γωνία 90°.
- Ο βραχίονας λοξής κοπής είναι ασφαλισμένος στη θέση μηδέν και η ρύθμιση γωνίας φαλτοοκοπής είναι ασφαλισμένη στις 45°.
- Το ξύλο τοποθετείται με την πλατιά πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τον οδηγό.

• Με χρήση ρύθμισης γωνίας λοξής κοπής:

- Η ίδια κοπή μπορεί να γίνει με λοξή κοπή δεξιά και αριστερά με την πλατιά επιφάνεια σε επαφή με τον οδηγό.

Κοπή κορνιζών και άλλων πλαισίων (εικ. S)

Το σχήμα 2 στην εικόνα 5 δείχνει μια ένωση που έγινε με ρύθμιοη του βραχίονα λοξής κοπής σε 45° για να κοπούν οι δύο οανίδες ώτον να οχηματιστεί γωνία 90°. Για να πραγματοποιήσετε αυτόν τον τύπο της ένωσης, ρυθμίστε τη γωνία φαλτσοκοπής σε μηδέν και το βραχίονα λοξής κοπής σε 45°. Και πάλι το ξύλο τοποθετείται με την πλατιά πλευρά σε επαφή με το τραπέζι και τη στενή ακμή σε επαφή με τον οδηγό.

Τα δύο σχέδια στην εικόνα S είναι για αντικείμενα τεσσάρων πλευρών μόνο. Όταν αλλάζει ο αριθμός των πλευρών, αλλάζουν και οι γωνίες λοξής κοπής και φαλτασκοπής. Ο πιο κάτω πίνακας αναφέρει τις ωωστές γωνίες για διάφορα σχήματα, με την προϋπόθεση ότι όλες οι πλευρές είναι ίσες.

ΑΡΙΘΜΟΣ ΠΛΕΥΡΩΝ ΓΩΝΙΑ ΦΑΛΤΣΑΣ Η ΛΟΞΗΣ ΚΟΠΗΣ

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Για κάποιο σχήμα που δεν αναφέρεται στον πίνακα, χρηοιμοποιήσε τον εξής υπολογιστικό τύλο: Αν διαιρέσετε το 180° με τον αριθμό των πλευρών έχετε τη νωνία λοξής κοπής (αν το υλικό κόβεται κάθετα) ή φαλτοοκοπής (αν το υλικό κόβεται ενώ στηρίζεται στην πλατιά του επιφάνεια).

Πραγματοποίηση σύνθετων λοξών κοπών (εικ. Τ)

Μια σύνθετη λοξή κοπή είναι μια κοπή που γίνεται με ταυτόχρονη χρήση γωνίας λοξής κοπής και γωνίας φαλτοοκοπής. Αυτός είναι ο τύπος της κοπής που χρησιμοποιείται για τη δημιουργία πλαισίων ή κιβωτίων με κεκλιμένες πλευρές όπως αυτό που φαίνεται στην εικόνα Τ.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Αν η γωνία κοπής διαφέρει από κοπή σε κοπή, εφάρει ότι έχουν ασφαλίσει καλά το κουμπί ασφάλισης λοξής κοπής και η λαβή ασφάλισης φαλτοσκοπής. Αυτά πρέπει να ασφαλίζονται μετά την πραγματοποίηση οποιασδήποτε ρύθμισης γωνίας λοξής κοπής ή φαλτοσκοπής.

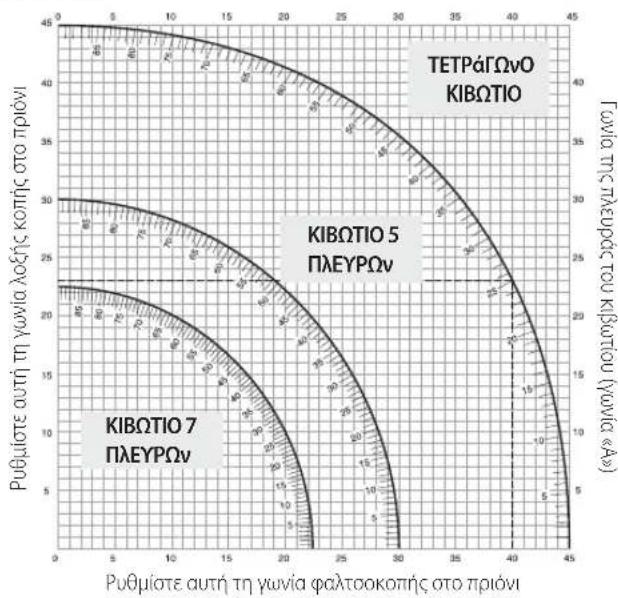

Το πιο κάτω διάγραμμα θα σας βαηθήσει να επιλέξετε τις ωωτές ρυθμίσεις γωνίας φαλτοοκοπής και λοξής κοπής για συνηθιομένες σύνθετες λοξές κοπές.

• Επιλέξτε την επιθυμητή γωνία Α (εικ. Τ) για την καταοκευή σας και εντοπίστε τη γωνία στο κατάλληλο τόξο στο διάγραμμα.
• Από το ομείο αυτό ακολουθήστε το διάγραμμα ευθεία προς τα κάτω για να βρείτε τη σωστή γωνία φαλτοοκοπής και ευθεία οριζόντια για να βρείτε τη σωστή γωνία λοξής κοπής.

• Ρυθμίστε το πριόνι σας στις προβλεπόμενες γωνίες και κάνετε λίγες δοκιμαστικές κοπές. Εξασκηθείτε στη συναρμογή των κομματιών.

ΠάΡάΔΕΙΓΜά: Για να κατασκευάσετε ένα 4πλευρο κίβώτιο με εξωτερικές γωνίες 26° (γωνία Α, εικ. Τ), χρησιμοποιήστε το πάνω δεξιό τόξο. Βρείτε τις 26° πάνω στην κλίμακα του τόξου. Ακολουθήστε την οριζόντια τέμνουσα γραμμή προς οποιαδήποτε από τις δύο πλευρές για να βρείτε τη ρύθμιση γωνίας λοξής κοπής για το πριόνι (42°). Παρομοίως, ακολουθήστε την κάθετη τέμνουσα γραμμή προς το πάνω ή το κάτω μέρος για να αποκτήσετε τη ρύθμιση γωνίας φαλτσοκοπής για το πριόνι (18°). Δοκιμάζετε πάντα τις κοπές σε λίγα κομμάτια άχρηστου ξύλου για να επαληθεύσετε τις ρυθμίσεις του πριονιού.

Κοπή σοβατεπί (Εικ. Κ, Ο)

Για να ολοκληρώσετε ευθείες κοπές 90°, τοποθετήσε το ξύλο σε επαφή με τον οδηγό και συγκρατήσε το στη θέση του όπως φαίνεται στην εικόνα Υ. Ενεργοποιήσε το πριόνι, αφήστε τη λεπίδα να φθάσει σε πλήση ταχύτητα και χαμηλώσετε το βραχίονα ομαλά σε όλη την κοπή.

Κοπή σοβατεπί ύψους από 70 mm έως και 150 mm σε επαφή κάθετα με τον οδηγό (εικ. Κ, Ο)

ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε το μοχλό ασφάλιαης ολίοθησης 62, που φαίνεται στην εικόνα Κ, όταν κόβετε σοβατεπί 70 mm έως 150 mm με την πλατιά πλευρά του έύλου σε επαφή με τον οδηγό.

Τοποθετήστε το υλικό όπως δείχνει η εικόνα Ε.

Όλες οι κοπές θα πρέλει να γίνουν με την πίσω πλευρά του σοβατεπί σε επαφή με τον οδηγό και με το κάτω μέρος του σοβατεπί σε επαφή με το τραπέζι.

Εωτερικη γωνία Εξωτερικη γωνία
Αριστερή πλευρά Λοξή κοπή αριστερά 45°Φυλάξτε την αριστ. πλευρά της κοπής	Λοξή κοπή δεξιά 45°Φυλάξτε την αριστ. πλευρά της κοπής
Δεξιά πλευρά Λοξή κοπή δεξιά 45°Φυλάξτε τη δεξιά πλευρά της κοπής	Λοξή κοπή αριστερά 45°Φυλάξτε τη δεξιά πλευρά της κοπής

Υλικό έως 150 mm μπορεί να κοπεί όπως περιγράφηκε πιο πάνω.

Κοπή κορνίζας οροφής (εικ. Α1, Τ1, Τ2)

Το φαλτοσπρίονό σας είναι πολύ κατάλληλο για την εργασία κοπής κορνίζας οροφής. Για να εφαρμόσει ωοτά, η κορνίζα οροφής πρέπει να κοπεί με αύνθετες λοξές κοπές εξαιρετικής ακρίβειας.

Το φαλτοσπρίονό σας έχει ειδικά προρρυθμισμένα σημεία ασφάλιοης στις 22,5°, 31,6° και 35,3° αριοτερά και δεξιά για την κοπή κορνίζας οροφής στη οωστή γωνία και νύχια στοπ γωνίας φαλτοσκοπής στις 22,5° και 30° αριοτερά και δεξιά. Επίσης υπάρχει σημάδι στην κλίμακα φαλτοσκοπής 10

ΕΛΛΗΝΙΚΑ

στις 33,9°. Ο πιο κάτω πίνακας αναφέρει τις σωστές ρυθμίσεις για κοπή κορνίζας οροφής.

ΣΗΜΕΙΩΣΗ: Είναι πολύ σημαντικό να εκτελέσετε προκαταρκτικές δοκιμές με άχρηστο υλικό.

Οδηγιες κοπης κορνιζας οροφης με την επιπεδη πλευρα στο τραπεζι και με χρηση των δυνατοτητων συνθετης κοπης (εικ. V1)

1. Το υλικό της κορνίζας θα πρέπει να είναι τοποθετημένο με την πλατιά πίσω επιφάνεια προς τα κάτω, πάνω στο τραπέζι του πριονιού 17.
2. Τοποθετήστε το πάνω μέρος του υλικού της κορνίζας σε επαφή με τον οδηγό 13.
3. Οι πιο κάτω ρυθμίσεις είναι για κορνίζα οροφής με γωνία ανάρτησης 45°.

Εωτερικη γωνία Εξωτερικη γωνία
Αριοτερή πλευρά Φαλτοοκοπή αριστερά 30°	Φαλτοοκοπή δεξιά 30°
Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 35,26°	Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 35,26°
Φυλάξτε το αριστερό άκρο της κοπής	Φυλάξτε το αριστερό άκρο της κοπής
Δεξιά πλευρά Φαλτοοκοπή δεξιά 30°	Φαλτοοκοπή αριστερά 30°
Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 35,26°	Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 35,26°
Φυλάξτε το δεξιό άκρο της κοπής	Φυλάξτε το δεξιό άκρο της κοπής
4. Οι πιο κάτω ρυθμίσεις είναι για κορνίζα οροφής με γωνίες 52° οτο πάνω μέρος και γωνίες 38° οτο κάτω μέρος.
Εωτερικη γωνία Εξωτερικη γωνία
Αριοτερή πλευρά Φαλτοοκοπή αριστερά 33,9°	Φαλτοοκοπή δεξιά 33,9°
Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 31,62°	Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 31,62°
Φυλάξτε το αριστερό άκρο της κοπής	Φυλάξτε το αριστερό άκρο της κοπής
Δεξιά πλευρά Φαλτοοκοπή δεξιά 33,9°	Φαλτοοκοπή αριστερά 33,9°
Τραπέζι λοξής κοπής ρυθμ. σε αριστερά 31,62°	Τραπέζι λοξής κοπής ρυθμ. σε δεξιά 31,62°
Φυλάξτε το δεξιό άκρο της κοπής	Φυλάξτε το δεξιό άκρο της κοπής

Εναλλακτική μέθοδος κοπής κορνίζας οροφής

Η κοπή κορνιζας οραφής με χρήση αυτής της μεθάδου δεν απαιτεί φαλτσοκοπή. Πολύ μικρές αλλαγές στη γωνία λοξής κοπής μπορούν να γίνουν χωρίς να επηρεαστεί η γωνία φαλτσοκοπής. Όταν αντιμετωπίζετε γωνίες άλλες από 90°, το πριόνι μπορεί να ρυθμιστεί γρήγορα και εύκολα για τις γωνίες αυτές.

Οδηγιες κοπης κορνιζας οροφης σε γωνια αναμεσα στον οδηγο και τη βαση του πριονιου για ολες τις κοπες (εικ. V2)

1. Δώστε στο υλικό της κορνίζας γωνία τέτοια ώστε το κάτω μέρος του (το μέρος που στηρίζεται στον τοίχο όταν εγκατασταθεί η κορνίζα) να είναι σε επαφή με τον οδηγό 13 και το πάνω μέρος της κορνίζας να εδράζεται πάνω στο τραπέζι πριονιού 17.
2. Τα υπό γωνία επίπεδα τμήματα στο πίσω μέρος της κορνίζας πρέπει να εδράζονται τέλεια στον οδηγό και το τραπέζι πριονιού.

Εσωτερικη γωνια Εξωτερικη γωνια
Αριστερή πλευρά Λοξή κοπή δεξία στις 45°	Λοξή κοπή αριστερά στις 45°
Φιλάξτε τη δεξιά πλευρά της κοπής	Φιλάξτε τη δεξιά πλευρά της κοπής
Δεξιά πλευρά Λοξή κοπή αριστερά στις 45°	Λοξή κοπή δεξιά στις 45°
Φιλάξτε την αριστ. πλευρά της κοπής	Φιλάξτε την αριστ. πλευρά της κοπής

Ειδικές κοπές

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην πραγματοποιήσετε οποιαδήποτε και τραν το υλικό δεν είναι στερεωμένο πάνω στο τραπέζι και σε επαφή με τον οδηγό.

Κοπη αλουμινιου (εικ. W1, W2)

ΠΑΝΤΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΛΕΠΙΔΑ ΠΡΙΟΝΙΟΥ ΠΟΥ ΕΙΝΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΗ ΕΙΔΙΚΑ ΓΙΑ ΤΗΝ ΚΟΠΗ ΑΛΟΥΜΙΝΙΟΥ.

Για ορισμένα τεμάχια εργασίας ίσως απαιτείται η χρήση ενός σφιγκτήρα ή βάσης στερέωσης για να εμποδίζεται η κίνηση κατά τη διάρκεια της κοπής. Ρυθμίστε τη θέση του υλικού ώστε να κόβετε την πιο λεπτή διατομή, όπως φαίνεται στην εικόνα W1. Η εικόνα W2 δείχνει το λανθασμένο τρόπο για κοπή αυτών των προφίλ.

Χρησιμοποήστε λιπαντικό κεριού σε μορφή ράβδου όταν κόβετε αλουμίνιο. Εφαρμόστε το κερί σε ράβδο απευθείας στη λεπίδα πριονιού 46 πριν την κοπή. Ποτέ μην εφαρμόσετε το κερί σε ράβδο ενώ κινείται η λεπίδα. Το κερί προσφέρει κατάλληλη λίπανοη και εμποδίζει να κολλήσουν τα ρινίσματα στη λεπίδα.

Κυρτωμενο υλικο (εικ. Χ1, Χ2)

Όταν κόβετε κυρτωμένο υλικό πάντα ρυθμίζετε τη θέση του όπως φαίνεται στην εικόνα Χ1 και σε καμία περίπτωση όπως δείχνει η εικόνα Χ2. Η λανθασμένη τοποθέτηση του υλικού θα προκαλέσει την ενσφήνωση της λεπίδας.

Κοπη πλαστικου σωληνα ή αλλων στρογγυλων υλικων

Το πριόνι σας μπορεί να κόψει εύκολα πλαστικό σωλήνα. Αυτός πρέπει να κοπεί ακριβώς όπως το έύλο και ΝΑ ΣΥΣΦΙΧΤΕΙ Η ΝΑ ΣΥΓΚΡΑΤΗΘΕΙ ΣΤΑΘΕΡΑ ΩΣΤΕ ΝΑ ΑΠΟΤΡΑΠΕΙ Η ΚΥΛΙΣΗ ΤΟΥ. Αυτό είναι εξαιρετικά σημαντικό κατά την πραγματοποίηση κοπών υπό γωνία.

Κοπη μεγαλων υλικων (εικ. Υ)

Κατά καιρούς θα αντιμετωπίζετε κάλοιο κομμάτι ξύλου που θα είναι πολύ μεγάλο για να χωρέσει κάτω από τον κάτω προφυλακτήρα. Αν συμβεί κάτι τέτοιο, τοποθετήστε το δεξιό σας αντίχειρα στην πάνω πλευρά του προφυλακτήρα 1 και κινήστε τον προφυλακτήρα προς τα πάνω μόλις αρκετά για να περάσει το τεμάχιο εργασίας, όπως δείχνει η εικόνα Υ. Αποφεύγετε όσο το δυνατόν περισσότερο να το κάνετε αυτό, αλλά αν είναι απαραίτητο, το πριόνι θα λειπουργήσει σωστά και θα πραγματοποιήσει τη μεγαλύτερη κοπή, ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗ ΔΕΣΕΤΕ, ΚΟΛΛΗΣΕΤΕ ΜΕ ΤΑΙΝΙΑ Ή ΣΥΓΚΡΑΤΗΣΕΤΕ ΜΕ ΟΠΟΙΟΝΔΗΠΟΤΕ ΑΛΛΟ ΤΡΟΠΟ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ ΣΕ ΑΝΟΙΚΤΗ ΘΕΣΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡΙΟΝΙΟΥ ΑΥΤΟΥ.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη ωωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Το ηλεκτρικό οας εργαλείο δεν απαιτεί επιπλέον λίπανοη.

Καθαρισμός

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, ξμήτωποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποιέ διαλύτες ή άλλες ισχυρές χρησικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μιπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα.

Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τιμήμα του εργαλείου σε υγρό.

Πριν τη χρήση, ελέγξτε προσεκτικά τον πάνω προφυλακτήρα, τον κάτω προφυλακτήρα και τον αγωγό σκόνης ώστε να προσδιορίσετε ότι θα λειτουργήσουν αωστά. Βεβαιθείτε ότι πριονίδια, η οκόνη ή τα ομωτίδια από το τεμάχιο εργασίας δεν εμποδίζουν κάποια από τις λειτουργίες.

Σε περίπτωση που τμήματα του αντικειμένου εργασίας έχουν σφηνώσει ανάμεσα στη λεπίδα πριονιού και στους προφυλακτήρες, αφαιρέστε το πακέτο μπαταρίας από το μηχάνημα και ακολουθήστε τις οδηγίες που αναφέρονται στην ενότητα Αλλαγή λεπίδας ή τοποθέτηση καινούργιας

λεπίδας πριονιού. Αφαιρέστε τα κομμάτια που έχουν σφηνώσει και επανασυναρμολογήστε τη λεπίδα πριονιού.

Перюдика кадаріζετε όλη τη σκόνη και τα τεμάχια ξύλου από γύρω ΚΑΙ ΚΑΤΩ από τη βάση και το περιστροφικό τραπέζι.

Πως να καθαριζετε το φως εργασιας

• Με μια μπατονέτα καθαρίστε το φακό στο φως εργασίας από σκόνη πριονιού και υπολείμματα. Η συσσώρευση σκόνης μπορεί να εμποδίσει το φως εργασίας και να μην του επιτρέψει να δείχνει με ακρίβεια τη γραμμή κοπής.
• ΜΗ χρησιμοποιήσετε οποιονδήποτε διαλύτη, γιατί αλλιώς μπορεί να προκληθεί ζημιά στο φακό.
• Αφού έχει αφαιρεθεί η λεπίδα από το πριόνι, καθαρίστε το βήμα της λεπίδας και τη συσσώρευση ακαθαρσιών.

Καθαρισμος αγωγου σκονης

Λφού αποσυνδέσετε το πριόνι από την πρίζα και ανυψώσετε πλήρως την κεφαλή πριονιού, μπορείτε να χρησιμοποιήσετε αέρα χαμηλής πίεσης ή μια μεγάλης διαμέτρου ξύλινη ράβδο για να απομακρύνετε τη οκόνη από τον αγωγό σκόνης.

Προαιρετικά παρελκόμενα

ΠΡΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί επειση παρελκόμενα εκτός από αυτά που διατίθενται από την DE WALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέλει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT.

Για περιοοότερες πληροφορίες οχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Σφιγκτηρας: DW7090-XJ (εικ. C)

Ο αφιγκτήρας 39 χρηοιμοποιείται για τη σταθερή σύσφιξη του τεμαχίου εργασίας στο τραπέζι του πριονιού.

Σφιγκτήρες ταχείας απελευθέρωσης: DWS5026-XJ

Σακουλα σκονης: DW7053-QZ (εικ. D)

Με φερμουάρ για εύκολο άδειασμα, η σακούλα σκόνης 40 θα συγκρατεί το μεγαλύτερο μέρος της παραγόμενης σκόνης από την κοπή.

Στηριγματα με ποδια: DE7023-XJ, DE7033-XJ (εικ. Ε)

Το στήριγμα με πόδια 41 χρησιμοποιείται για να επεκτείνει το πλάτος τραπεζιού του πριονιού.

Βραχιονες συσφιξης: DE7025-XJ (εικ. F)

Οι βραχίονες σύσφίξης 42 χρησιμοποιούνται για στερέωση του πριονιού σε μια βάση.

ΛΕΠΙΔΕΣ ΠΡΙΟνΙΟΥ: ΠΑΝΤΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΛΕΠΙΔΕΣ ΠΡΙΟΝΙΟΥ ΤΩΝ 250 mm ΜΕ 30 mm ΟΠΕΣ ΑΞΟΝΑ. Η ΔΙΑΒΑΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΤΟΥΛΑΧΙΣΤΟΝ 4300 RPM. Σε καμία περίπτωση μη χρησιμοποιήσετε λεπίδα μικρότερης διαμέτρου. Δεν θα υπάρχει επαρκής προστασία από τους προφυλακτήρες. Χρησιμοποιείτε μόνο λεπίδες εγκάρσιας κοπής! Μη χρησιμοποιήσετε λεπίδες που έχουν σχεδιαστεί για διαμήκη κοπή (σχίσιμα), λεπίδες συνδυασμού ή λεπίδες με γωνίες αγκίστρου μεγαλύτερη από 5°.

ΠΕΡΙΓΡάΦΕΣ λΕΠΙΔΩν

ΕΦΑΡΜΟΓΗ ΔΙΑΜΕΤΡΟΣ ΔΟΝΤΙΑ
Λεπίδες δομικων εργασιων (λεπτή εντομή με χείλος κατά του κολλήματος)
Γενικών εργασιών 250 mm 40
Εγκάρσιες κοπές ακριβείας 250 mm 60
Λεπίδες επεξεργασίας ξύλου (παρέχουν λείες, καθαρές κοπές)
Εγκάρσιες κοπές ακριβείας 250 mm 80
Μη σιόηρούχα μέταλλα 250 mm 96

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Επαναφορτιζόμενη μπαταρία

Η μπαταρία μεγάλης διάρκειας λειτουργίας πρέπει να επαναφορτίζεται, όταν αδυνατεί πλέον να παράγει επαρκή ισχύ για εργασίες, οι οποίες πραγματοποιούνταν εύκολα στο παρελθόν. Στο τέλος της ωφέλιμης διάρκειας ζωής της, απορρίψτε της με τρόπο που σέβεται το περιβάλλον:

• Εξαντλήστε τη μπαταρία λειτουργώντας το εργαλείο, κατόπιν αφαιρέστε την από το εργαλείο.
• Οι κυψέλες μπαταριών λιθίου-ιόντων είναι ανακυκλώσιμες. Παραδίδετέ τις στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με σωστό τρόπο.

Belgique etLuxembourg België en Luxemburg	DeWALT - Belgium BVBAEgidie Walschaertsstraat 162800 Mechelen	Tel: Nl. 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DrWALT (Stanley Black&Decker AS)Rostlidevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland	DrWALTRichard Klinger Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DeWALT (Ελλός Α.Ε.ΕΔΡΑ-ΓΡΑΦΕΙΑ : Στράβυνος 7& Α. Βουλαγμένης, Γλωφάδα 166 74, ΑθήγαSERVICE : Ημεσος Τόπος 2 (Χών Αδάφ.) - 193 00 Αστρότιργιος	Trk: 00302108981616Φoζ: 00302108983570	[e-mail]
España	DeWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, I, Of. A608820 Fl Prair de llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DrWALT (Stanley Black & Decker France SAS)62 Chemin de la BruyèreCS 60105,69574 DARDILLY Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DrWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland	DeWALTBuilding 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia	DrWALTvia Enorgypark 6Z0871 Yimercare (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands	DeWALTNetherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge	DrWALTPostbooks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich	DrWALTWerkezeug Vertriebsges m.b.HOberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DeWALTEd. D Dinis, Quina da FonteRua dos Malhoes 2 2A 2° Esq.Oeiras e S. Juliao da Barra, paço de Arcos e Caxlas2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DrWALTPL4700521 Helsinki, Suomi	Puhr: 010 400 4333Faksi: 0800 411 340	[e-mail]
Sverige	DrWALTBOX 9443122 WalindalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticareet Bakanlığı tebliğince kullanım ömrü 7 yıldır.Stanley Black & Decker Turkey Alet Üretim San. Tic. Ltd.Şü.AND Kozyatağlı – İçerenköy Mah. Umut Sok. AND Offs Sit. No: 10-12 / 82-83-84Atagehir/Istanbul, Türkiye	Tel: [phone]Faks: [phone]	[e-mail]
United Kingdom	DrWALT, 210 Bath Road;Slough, Berks SI 1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DrWALT810 Whitehorse Road Box IIIIVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DrWALT.P.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
