KÄYTTÖOHJE DCS727 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 155

Olet valinnut D≡WALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät D≡WALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

	DCS727
Jännite V		54
Tyyppi 1
Akkutyyppi Li-Ion
Terän halkaisija mm 250
Teräkeskiön halkaisija mm 30
Sahanterän leveys mm 1,75
Uran leveys	mm 3.0
Suurin terän nopeus min	^1	4300
Suurin leikkuualue 90° mm 305
Suurin jiirileikkuualue 45"	mm 215
Suurin leikkuusyyvys 90°	mm 90
Suurin vinoleikkuualue 45°	mm 50
Jiirileikkaus (max kulmat)	vasen	50°
	oikea	60°
Vinoleikkaus (max kulmat)	vasen	49°
	oikea	49°
0°:n jiiri
Jalkalistan maksimikorkeus 150 mm	mm 28
Leikkuuleveys kun työkappaleen suurin korkeus 90 mm	mm 290
Leikkuukorkeus kun työkappaleen suurin leveys 305 mm	mm	77
45°:n jiiri vasempaan
Leikkuuleveys kun työkappaleen suurin korkeus 90 mm	mm 200
Leikkuukorkeus kun työkappaleen suurin leveys 210 mm	mm	77
45°:n jiiri oikeaan
Leikkuuleveys kun työkappaleen suurin korkeus 90 mm	mm 200
Leikkuukorkeus kun työkappaleen suurin leveys 210 mm	mm	77
45° vasen vinokulma
Leikkuuleveys kun työkappaleen suurin korkeus 60 mm	mm 290
Leikkuukorkeus kun työkappaleen suurin leveys 305 mm	mm	50
45° oikea vinokulma
Leikkuuleveys kun työkappaleen suurin korkeus 28 mm	mm 290
Leikkuukorkeus kun työkappaleen suurin leveys 305 mm	mm	20
Automaattinen terän jarrutusaika	s	< 4
Paino (ilman akkupakkausta)	kg 20,5

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN 62841-3-9 mukaisesti:

L_PA (äänenpainetaso)	dB(A)	100,3
L_WA (äänitehotaso)	dB(A)	111,7
K (määritetyn äänitason epävarmuus)	dB(A)	3

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot eslintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoltukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun

tarkoitukseen, slihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äönelle altistumisen tason arvloinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimil tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi ja radiolaitedirektiivi

Jiirisaha DCS727

DEWALTvakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841-1:2015/AC:2015; EN62841-3-9:2015/AC:2016-09. Nämä tuotteet täyttävät direktiivin 2014/53/EY, 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTn puolesta.

J. Rengel

Markus Rompel

Tekniikan varajohtaja, PTE Europe

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä köyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: limaisee, että on olemassa hengen- tai vakavan heilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan varan mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Eileannetta korjata, saattaa aiheulua lievä tai

keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sä m öiskun vaara.

Tuonlon vaara.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V		Ah Paino (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05 60	270	170	140	90	60	90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135* X
DCB548	18/54	12,0/4,0	1,44		120	540	350	300	180	120	180 X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	120

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon yaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkuköyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiln ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaoraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi

väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttarnia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuorniossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toiml. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen

niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut giheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaoran käytettynä yhdessä toisen akun kanssa.

b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.

d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.

f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.

g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjelissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lotaamisen seurauksena akku voi vaurioitua ja tulipalovoara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltolikkeet saavat huoltaa akkuja.

Jiirisahojen turvallisuusohjeet

a) Jiirisahat on tarkoitettu puun tai puuntapaisten materiaalien leikkaamiseen, nlitä ei voi käyttää laikoilla rautomateriaalin (esim. tangot, varret, tapit jne.) katkaisemiseen. Laikoista aiheutuva pöly voi aiheuttaa osien (esim. alasuojuksen) kilinni juuttumisen. Laikoista aiheutuvat kipinät aiheuttavat alasuojuksen, uurroslevyn ja muiden muoviosien palamisen.

b) Tue työstökappaletta pidikkeillä aina kun se on käytännössä mahdollista. Jos työstökappaletta tuetaan käsin, käsi on pldettävä vähintään 100 mm päässä sahanterän reunasta. Sahalla ei saa leikata liian pieniä kappaleita, joita ei voida kiinnittää turvallisesti pidikkeillä tai pitää käsin paikoillaan. Jos pidät kättä liian lähellä sahanterää, henkilövahingon vaara on suurempi terän kosketuksen vuoksi.

c) Työstökappaleen on oltava paikoillaan ja kiinnitetty pidikkeillä tai se on pidettävä sekä rajasuojaa että työtasoa vasten. Työstökappaletta ei saa syöttää terään eikä sitä saa leikata "vapaalla kädellä". Vapaat tai liikkuvat työstökappaleet voivat sinkoutua suurella nopeudella ja aiheuttaa henkilövahinkoja.

d) Paina saha työstökappaleen läpi. Älä vedä sahaa työstökappaleen läpi. Leikkaa nostamalla sahan päätä ja vetämällä se ulos työstökappaleen yli leikkaamatta, käynnistä moottori, paina sahan pää alas ja saha työstökappaleen läpi. Vetämällä tapahtuva leikkaus aiheuttaa todennäköisesti sahanterän nousemisen työstökappaleen päälle, jolloin teräkokoonpano syöksyy voimakkaasti käyttäjää kohti.

e) Älä koskaan vie kättä suunnitellun leikkauslinjan yli sahanterän etu- tai takapuolelta. Työstökappaleen tukeminen kädet ristissä (ts. pitämällä työstökappaletta sahanterän oikealla puolella vasemmalla kädellä tai päinvastoin) on erittäin vaarallista.

f) Älä koskaan kurottele rajasuojan taakse pitämällä kättä alle 100 mm päässä sahanterän reunasta puukappaleiden poistamiseksi tai muusta syystä terän pyöriessä. Pyörivän terän ja käden pieni etäisyys el väittämättä ole ilmiselvää, olemassa on vakavan henkilövahingon vaara.

g) Tarkista työstökappale ennen sahaamista. Jos työstökappale on kaareva tai vääntynyt, se tulee kiinnittää ulkoinen kaareva puoli rajasuojaa kohti. Varmista aina, että työstökappaleen, rajasuojan ja työtason väliin ei jää rakoa leikkauslinjassa. Taipuneet tai vääntyneet työstökappaleet voivat vääntyä tai siirtyä, jolloin pyörivä sahanterä voi juuttua kiinni leikkaamisen aikana. Työstökappaleessa ei soa olla nauloja tai vieraita esineitä.

h) Sahaa ei saa käyttää ennen kuin kaikki työkalut, puukappaleet jne. on poistettu työtasosta; ainoastaan työstökappale saa olla tasolla. Pyörivään terään osuvat pienet kappaleet tai irtonaiset puuosat tai muut kohteet voivat sinkoutua suurella nopeudella.

i) Leikkaa vain yksi työstökappale kerrallaan. Pinoon asetettuja työstökappaleita ei voida kiinnittää tai tukea asianmukaisesti, ne voivat jäädä kiinni terään tai siirtyä leikkaamisen aikana.

j) Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle pinnalle ennen käyttöä. Tasainen ja tukeva työtaso vähentää jiirisahan epävakauden riskiä.

k) Suunnittele työtoimenpiteet etukäteen. Varmista aina viisteen tai Jlirikulman säätämisen yhteydessä, että säädettävä rajasuoja on asetettu tukemaan työstökappaletta oikein ja ettei se kosketa terään tai suojajärjestelmään. Kun työkalua ei ole vielä kytketty päälle "ON"-asentoon ja työstökappaletta ei ole asetettu työtasolle, siirrä sahanterää simuloiden koko leikkausta ja varmista, ettei se osu mihinkään ja ettei rajasuojan leikkautumisvaaraa ole olemassa.

1) Varmista asianmukainen tuki (esim. pöytäjatkeet, sahapukit jne.) työstökappaleelle, joka on työtasoa leveämpi tai pitempi. Jos työtasoa leveämpää tai pitempää työstökappaletta ei tueta asianmukaisesti, se voi kallistua. Jos leikattu kappale tai työstökappale kallistuu, se voi nostaa alasuojuksen tai se voi singota osuessaan pyörivään terään.

m) Toista henkilöä ei saa käyttää pöytäjatkeen korvikkeena tai lisätukena. Työstökappaleen epävakaa tuki voi aiheuttaa terän kiinni juuttumisen tai työstökappaleen siirtymisen leikkauksen aikana vetäen käyttäjää ja avustajaa pyörivää terää kohti.

n) Leikattava kappale ei saa jäädä kiinni eikä sitä saa painaa mitenkään pyörivää sahanterää vasten. Rajoitetussa tilassa (esim. pituusrajoja käyttäessä) leikattu kappale voi jäädä kiinni terää vasten ja sinkoutua suurella nopeudella.

o) Käytä aina pidikettä tai kiinnitystä, joka on suunniteltu tukemaan pyöreää materiaalia (esim. tankoja ja putkia) asianmukaisesti. Tangot vierivät helposti leikkauksen aikana, jolloin terä "leikkaa tyhjää" ja vetää työstökappaapetta ja kättäsi terää kohti.

sUOMI

p) Anna terän saavuttaa täysi nopeus ennen kuin kosketat työstökappaleeseen. Tällöin työstökappaleen sinkoamisen vaara on pienempi.
q) Jos työstökappale tai terä juuttuu kiinni, kytke jilirisaha pois päältä. Odota, että kaikki liikkuvat osat pysähtyvät ja irrota pistoke pistorasiasta ja/tai poista akku. Vapauta sen jälkeen kiinni juuttunut materiaali. Mikäli sahaamista jatketaan työstökappale kiinni juuttuneena, seurauksena voi olla hallinnan menetys tai jilrisahan vaurioituminen.
r) Vapauta kytkin leikkaamisen jälkeen, pidä sahan päätä alaspäin ja odota, että terä pysähtyy ennen leikatun kappaleen poistamista. Käden vieminen pyörivän terän löhelle on vaarallista.
s) Pidä kahvasta hyvin kiinni osittaista leikkausta tehdessä tai kun kytkin vapautetaan ennen kuin sahan pää on täysin ala-asennossa. Sahan jarrutusteho voi aiheuttaa sahan pään äkkinäisen siirtymisen alaspäin ja olemassa on henkilövahinkovaara.

Jiirisahojen lisäturvasääntöjä

VAROITUS: Laitetta ei saa kytkeä sähköverkkoon ennen kuin kaikki on luettu ja ymmärretty.

• TÄTÄ KONETTA EI SAA KÄYTTÄÄ ennen kuin se on koottu kokonsan ja asennettu ohjeiden mukaisesti. Virheellisesti asennettu kone voi aiheuttaa vakavia henkilövahinkoja.
• PYYDÄ LISÄOHJEITA valvojalta, ohjaojalta tai muulta asiantuntevalta henkilältä, jos et tunne koneen toimintaa täysin. Hyvä tuntemus tarkoittaa turvallisuutta.
• VARMISTA, että terä pyörii oikeaan suuntaan. Terän hampaiden tulee osoittaa kiertosuuntaan sahan merkintöjen mukaisesti.
• KIRISTÄ KAIKKI PIDIKEKAHVAT, nupit ja vivut ennen käyttöä. Löysät pidikkeet oivat aiheuttaa osien tai työstökappaleen sinkoamisen suurella nopeudella.
• VARMISTA, että kaikki terät ja terän pidikkeet ovat puhtaita, terän pidikkeiden uralliset sivut ovat terää vasten ja karan ruuvi on kireä. Löysä tai virheellinen terän kiinnitys voi johtaa sahan vaurioitumiseen ja henkilövahinkoihin.
• SAHAA EI SAA KÄYTTÄÄ MUULLA KUIN SILLE TARKOITETULLA JÄNNITTEELLÄ. Seurauksena voi olla ylikuumeneminen, työkalun vaurioituminen tai henkilövahinko.
• ÄLÄ KIILAA MITÄÄN TUULETINTA VASTEN moottorin akselin tukemiseksi. Seurauksena voi olla työkolun vaurioituminen tai henkilövahinko.
• ÄLÄ KOSKAAN LEIKKAA METALLEJA tai kivimaterioalia. Muutoin kovametallikärki voi irrota terästä suurella nopeudella ja aiheuttaa vakavia henkilövahinkoja.
• MITÄÄN KEHONOSAA EI SAA KOSKAAN ASETTAA SAMANSUUNTAISESTI LEIKKAUSLINJAAN NÄHDEN. Vaarana on henkilövahinko.
• ÄLÄ KOSKAAN LEVITÄ TERÄN VOITELUAINETTA PYÖRIVÄÄN TERÄÄN. Muutoin käsi voi vahingossa osua terään ja seurauksena voi olla vakava henkilövahinko.
• ÄLÄ KOSKAAN aseta kättä terän alueelle sahan ollessa kytkettynä virtalähteeseen. Seurauksena voi olla vakava henkilövahinko, jos terä kytkeytyy vahingossa päälle.
• ÄLÄ KOSKAAN KUROTTELE SAHANTERÄN YMPÄRILLE TAI TAAKSE. Terä voi alheuttaa vakavia henkilövahinkoja.
• ÄLÄ KUROTTELE SAHAN ALAPUOLELLE, ellei työkalua ole irrotettu sähköverkosta tai sammutettu. Terä voi aiheuttaa henkilövahinkoja, jos siihen kosketaan.
• KIINNITÄ KONE VAKAALLE TUKIPINNALLE. Mahdollinen tärinä voi aiheuttaa koneen liukumisen, siirtymisen tai kallistumisen, jolloin on olemassa henkilövahinkovaara.
• KÄYTÄ AINOASTAAN POIKKILEIKKAAVIA SAHANTERIÄ, joita suositellaan jiirisahoihin. Vältä käyttämästä kovametallikärkisiä teriä yli

7 asteen kiinnityskulmassa. Älä käytä teriä, joiden hammasväli on syvä. Ne voivat taipua ja koskettaa suojaan, jolloin kone voi vaurioitua ja/tai vakavia henkilövahinkoja aiheutua.

• KÄYTÄ AINOASTAAN OIKEANKOKOISIA JA -MALLISIA TERIÄ, jotka on tarkoitettu käytettäväksi tässä työkalussa. Muutoin kone voi vaurioitua ja/tai vokavia henkilöyahinkoja aiheutua (standardin EN847-1 mukaisesti).
• TARKISTA TERÄ HALKEAMIEN VARALTA tai muiden vaurioiden varalta ennen käyttöä. Haljennut tai vaurioitunut terä voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojen vaara. Vaihda haljenneet tai vaurioituneet terät välittömästi. Huomioi sahan terään merkitty enimmäisnopeus.
• SAHANTERÄN MAKSIMINOPEUDEN on aina oltava suurempi tai vähintään yhtä suuri kuin työkalun arvokilpeen merkitty arvo.
• SAHANTERÄN HALKAISIJAN on oltava työkalun arvokilven merkintöjen mukainen.
• PUHDISTA TERÄ JA TERÄN PIDIKKEET ennen käyttöä. Terä ja sen pidikkeet voidaan tarkistaa vaurioiden varalta niiden puhdistamisen yhteydessä. Holjennut tai vaurioitunut terä tai terän pidike voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojen vaara.
• ÄLÄ KÄYTÄ VÄÄNTYNEITÄ TERIÄ. Tarkista terän virheetön kierto ja varmista, ettei se tärise. Tärisevä terä voi vahingoittaa konetta ja/tai aiheuttaa vakavia henkilövahinkoja.
• ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kemikaalit voivat valkuttaa suojan polykarbonaattimateriaaliin.
• PIDÄ SUOJA PAIKOILLAAN ja hyväkuntoisena.
• KÄYTÄ AINA UURROSLEVYÄ JA VAIHDA VAURIOITUNUT UURROSLEVY. Kun pieniä kappaleita kerääntyy sahan alapuolelle, ne voivat osua sahanterään tai aiheuttaa epävakautta työstökappaleessa leikkaamisen aikana.
• KÄYTÄ AINOASTAAN TÄHÄN TYÖKALUUN TARKOITETTUJA TERÄN PIDIKKEITÄ, jotta kone ei vaurioituisi ja/tai vakavat henkilövahingot vältettäisin.
  • VARMISTA, että käytät oikeaa terää leikattavalle materiaalille.
• PUHDISTA MOOTTORIN ILMANPOISTOAUKOT jäämistä ja sahanpölystä. Tukkiutuneet moottorin ilmanpoistoaukot voivat aiheuttaa koneen ylikuumenemisen, jolloin kone vaurioituu ja mahdollinen oikosulku voi aiheuttaa vakavia henkilövahinkoja.
• ÄLÄ KOSKAAN LUKITSE KYTKINTÄ "ON"-ASENTOON. Se voi aiheuttaa vakavan henkilövahingon.
• ÄLÄ KOSKAAN SEISO TYÖKALUN PÄÄLLÄ. Vakavia henkilövahinkoja voi aiheutua, jos työkalu kallistuu tai jos sahaan kosketetaan vahingossa.

VAROITUS: Muovin, pihkan peittämän puun ja muiden materiaalien laminen voi aiheuttaa sulaneiden materiaalien kerääntymisen terän kärkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuurnenemisen ja jumiutumisen riskiä leikattaessa.

VAROITUS: Käytä aina asianmukaisia kuulonsuojaimia. kin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen. Huomioi seuraavat tekijät, jotka vaikuttavat melulle altisturniseen:

• käytä sahanteriä, jotka on suunniteltu vähentämöän melua
• käytä vain hyvin teroitettuja sahanteriä
• käytä erityisesti melutason laskemiseen tarkoitettuja sahanteriä.

VAROITUS: KÄYTÄ AINA suojalaseja. Tavalliset silmälasit EIVÄT olea suojalaseja. Käytä myös kasvosuojaa tai hengityssuojaa, jos leikkaustoimenpiteestä aiheutuu pölyä.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyä, nävä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman.
VAROITUS: Hiomisesta, sahaamisesta, poraamisesta ja muista maustoimista aiheutuva pöly voi sisältää kemikaaleja,

joiden on todettu aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn vaikuttavia haittoja. Esimerkkejä haitallisista kemikaaleista:

• lyijypohjaisten maalien lyijy
• kiteinen piidioksidi tiilistä ja sementistä sekä muista kivituotteista
• arseeni ja kromi kemiallisesti käsitellystä puusta.

Kyseisten altistumisten riskitaso vaihtelee riippuen siitä, kuinka usein työskentelet vastaavassa ympäristössä. Kyseisten kemikaalien välttämiseksi: työskentele hyvin tuuletetussa tilassa ja käytä hyväksyttyjä suojavarusteita, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettuja hengityssuojaimia.

- Vältä pitkäaikaista kontaktia hiomisesta, sahaamisesta, poraamisesta ja mulsta rakennustöistä aiheutuvaan pölyyn. Käytä suojavaatetusta ja pese altistuneet alueet saippualla ja vedellä. Haitallisten kemikaalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää iholle.

VATOITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyä, kiinä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman. Käytä aina hyväksyttyä hengityssuojainta, joka on tarkoitettu pölyn suodattamiseen.

Vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

• Tapaturmat, jotka aiheutuvat liikkuvien osien koskettamisesta.
  Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:
  • Kuulon heikkeneminen.
• Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä. Seuraavat tekijät lisäävät hengitysongelmien riskiä:
• Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimulaitetta.
• Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpolsto.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWAL Tin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se vorärneuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vinkastasuojan laukaisuvirta on enintään 30mA.

HUASMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi ladada vain ladattavia D'WALT-akkuja. Muun typpiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät Ia- litteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä olevilin suojaamattomilin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoitlumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 4 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 5.

SUOMI

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

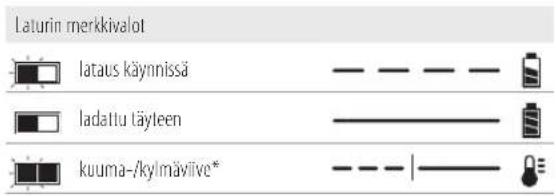

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot lataus käynnissä ladaltu täyleen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviliveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän.

Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta en puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaolla tai pehmeällä, ei-metallisella horjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteltä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (34 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaosuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemöisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteltä. Hakeudu raittiliseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan liekille tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Vähkoysikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturlin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millöän tavalla (esim. lävistetty naulalla, isketty vasarolla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, metalliesineet pääsevät kosketuksiin akun napoihin.

Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vallalle alustalle, jossa se ei aiheuta kompastumisen tai

putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaaluvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, ja ikunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistoa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

D≡WALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisäteisten kuljetusmääräyksien vaatimukset, nihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan

yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™-akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT ^TM -akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT ^TM -akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCS727 toimii 54 voltin akulla.

Näitä akkuja voidaan käyttää: DCB546, DCB547, DCB548. Katso lisätietoja kohdasta Tekniset tiedoissa.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Asennettu jiirisaha

1 Terän avain (asennettu sahaan)

1 Sahanterä (asennettu sahaan)

1 Materiaalinpidike

2 Jalustan jatketta

2 Ruuvia

2 Aluslevyä

1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)

2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)

3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3, Y3 mallit)

1 Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Pidä kädet poissa terän ulottuvilta.

Näkyvää säteilyä. Älä katso valoon.

Päivämääräkoodin Sijainti (Kuva [Fig.] A)

Päivämääräkoodi 8 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2019 XX XX

Valmistusvuosi

Kuvaus (Kuva A1, A2, C–F)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin väheutua omaisuus- tai henkilövahinkoja.

Kuva A1

1 Alasuojus
2 Käyttökahva
3 Kantokahva
4 Akku
5 Akun vapautuspainike
6 Kiskon lukitusnuppi
7 Kiskon säätöruuvi
8 Päivämääräkoodi
9 Kiskot
10 Viistoasteikko
11 Lukitustappi
12 Rajasuojan säätönuppi
13 Liukuva ohjain
14 Alaraja
15 Jalustan jatke/kuljetuskahva
16 Kädensija
17 Pöytä
18 Penkin asennusreijät
19 Kulma-asteikko
20 Pölykanavan tuloaukko
21 Jiirin lukituskahva
22 Jiirin lukituspainike
23 Uurroslevy

Kuva A2

24 Liipaisukytkin

25 Lukituksen vapautusvipu
26 Munalukon reikä
27 XPSTM-virtakytkin
28 Siipimutteri
29 Syvyyden säätöruuvi
30 Urapysäytin
31 Terân avain
32 Runko
33 Viisteen lukitusnuppi
34 0° viisteen pysäytin
35 Oikeanpuoleinen alaskäännettävä pysäytin
36 Pölynpoistoportti
37 Hihnan suoja
38 Jiirin säpin ohitusvipu

Lisävarusteet

Kuva C

39 DWS5026-XJ Työkappaleen kiinnike

Kuya D

40 DW7053-QZ Pölypussi

Kuva E

41 DE7023-XJ / DE7033-XJ Jalusta

Kuva F

42 DE7025-XJ Pidikkeen kannattimet

Käyttötarkoitus

DEWALT DCS727 -kulmasaha on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin leikkaamiseen. Laitteella voidaan sahata myös alumiinia oikeanlaista sahanterää käyttäessä. Se suorittaa poikkileikkaus-, viistotus- ja kulmasahaustoiminnot helposti, täsmällisesti ja turvallisesti.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä jiirisaha on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kaukaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

V! OITUS: Käytä ainoastaan DeWALT-akkupakkauksia ja -latureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva B)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 4 on ladattu täyteen.

Akun Asentaminen Työkalun Kahvaan

1. Kohdista akku 4 kahvan sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun Poistaminen Työkalusta

1. Paina akun vapautuspainiketta 5 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Pakkauksen avaaminen (Kuvat A1, G)

1. Avaa laatikko ja nosta saha pois kätevästä kuljetuskahvasta 3 Kuvan G mukaisesti.
2. Laita saha tasaiselle ja vakaalle alustalle.
3. Vapauta kiskon lukitusnuppi 6, ja paina sahan pää taakse sen lukitsemiseksi taka-asentoon.
4. Paina käyttökahvaa 2 kevyesti alaspäin ja vedä ulos lukitustappi 11.
5. Vapauta kevyesti alaspäin suuntautuva paine ja pidä käyttökahvasta antaen sen nousta kokonaan ylös.

Penkin asentaminen (Kuva A1)

Relät 18 kaikissa neljässä jalassa on tarkoitettu helpottamaan penkin asennusta. Kaksi erikokoista reikää on tarkoitettu erikokoisille ruuveille. Käytä jompaakumpaa reikää; ei ole tarpeen käyttää molempia.

Asenna saha aina tukevasti vakaalle alustalle liikkumisen estämiseksi. Kannettavuuden parantamiseksi työkalu voidaan asentaa 12,7 mm paksuun tai paksumpaan vaneriin, joka voidaan kiinnittää työtukeen tai siirtää toisille työpaikoille ja kiinnittää uudelleen.

HUOMAA: Jos saha asennetaan vaneriin, varmista, etteivät kiinnitysruuvit tule ulos puukappaleen pohjasta. Vanerin on oltava tasaisesti työtasoon nähden. Kun saha kiinnitetään työtasoon, kiinnitä vain kiinnitysnavat, joissa sijaitsevat kiinnitysruuvit. Muiden kohtien kiinnitys häiritsee sahan toimintaa.

HIYMIO: Kiinni juuttumisen ja epätarkkojen tuloksien välttämiseksi onvarmistettava, ettei asennustaso ole vääntynyt tai muutoin epätasainen. Jos saha heiluu alustalla, aseta ohut materiaalikappale sahan jalan alopuolelle, kunnes saha on kiinnittynyt hyvin asennustasoon.

Jalustan jatkeiden asentaminen (Kuva Z)

VAROITUS: Jalustan jatkeet tulee asentaa sahan jalustan mommille puolille ennen sahan käyttämistä.

VAROITUS: Jalustan jatkeet tulee säätää asennusreikien avulla mäk, että ne ovat tasaisesti sahan jalustaan nähden.

1. Paikanna kädensijojen 16 yläpuolella olevat reiät jalustan puolella.
2. Kiinnitä ruuvi 63 pakkaukseen kuuluvalla avaimella tai T30-avaimen avulla aluslevyn 64 ja jalustan jatkeen 15 läpi jalustassa oleviin reikiin.
3. Varmista jatkeen hyvä kiinnittyminen vetämällä jatketta ja varmistamalla, ettei se liiku.
4. Toista vaiheet 1 ja 3 toisella puolella.

Uuden sahanterän vaihtaminen tai asentaminen

Terän poistaminen (Kuvat H1–H4)

VAROITUS: Henkilövahinkovaaran vähentämiseksi sahanterää kässlessä tulee käyttää suojakäsineitä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauwaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite köynnistyy vahingossa, voi aiheutuo loukkaantuminen.

• Älä koskaan paina karan lukituspainiketta, kun terässä on virta tai kun terä on liikkeessä.

• Älä leikkaa kevytmetallia ja rautametallia (sisältöä rautaa tai terästä) tai muurattuja rakenteita tai kuitusementtituotteita tällä kulmasahalla.

• Poista akku sahasta.

• Nosta varsi yläasentoon ja nosta alasuojus 1 niin ylös kuin mahdollista.
• Paina karan lukituspainiketta 44 ja kierrä samalla varoen sahanterää käsin, kunnes lukko kytkeytyy päälle.
• Pidä painike alhaalla ja löysää terän ruuvia toisella kädellä avainta 31 käyttämällä 43. (Käännä myötöpäivään, vasemmat kierteet.)
• Poista terän ruuvi 43, ulkoinen pidikkeen aluslaatta 45 ja terä 46. Sisempi aluslaatta 48 voi olla vasemmalla karassa.
• Irrota ja poista sovitinrengas 47 käytetystä terästä, jos sitä tarvitaan uuden terän asentamiseen.

Terän asentaminen (Kuvat H1–H4)

1. Poista akku sahasta.
2. Kiinnitä renkaan sovitinrengas 47 tarvittaessa uuden sahanterän reikään.
3. Kun varsi on ylhäällä ja alasuojus 1 on auki, asenna terä sisäisen aluslevyn 48 pidikkeeseen siten, että terän alareunan hampaat osoittavat sahan takaosaan.
4. Asenna ulkoinen pidikkeen aluslaatta karaan.
5. Asenna terän ruuvi ja kiristä ruuvi hyvin kytkemällä karan lukko ja käyttämällä pakkauksen avainta (käännä vastapäivään, vasemmat kierteet).

VAROITUS! Huolehdi, että sahan terä laitetaan paikalleen vain kettavilla tavalla. Käytä vain Teknisissä tiedoissa määritettyjä sahan teriä; luettelonro: DT4260.

Sahan kuljettaminen (Kuvat A1, A2)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi tulee Lukita lukita kiskon lukitusnuppi, jiirisahan kahva, viistolukon kahva, lukitustappi ja rajasuojan sätönupit ennen sahan kuljettamista. Älä koskaan kuljeta tai nosta laitetta sen suojista kiinni pitäen.

Jiirisahan kuljettamisen helpottamiseksi sahan varressa on kuljetuskahva 3.

• Kuljeta sahaa laskemalla pää alas ja painamalla lukitustappia 11.
• Lukitse kiskon lukitusnuppi sahan pään ollessa etuasennossa, lukitse jiirivarsi täysin vasempaan jiirikulmaan, liu'uta rajasuoja 13 kokonaan sisään ja lukitse viisteen lukitusnuppi 33 sahan pään ollessa pystyasennossa, jotta työkalu olisi mahdollisimman kompakti.
  • Käytä aina kuljetuskahvaa 3 tai jalustan jatkeita 15.

Ominaisuudet ja ohjaimet

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kalkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vohingossa, voi aiheutua loukkaantuminen.

Jiirin hallinta (Kuva A2, I)

Jiirin lukituskahva 21 ja lukituspainike 22 mahdollistavat sahan asettamisen 60° oikeaan ja 50° vasempaan kulmaan. Aloita jiirisahaus nostamalla jiirin lukituskahva, painamalla jiirin lukituspainiketta ja asettamalla haluamasi jiirikulma kulma-asteikolla 19. Paina jiirin lukituskahva alas jiirikulman lukitsemiseksi.

Ohita jiirin lukituspainike avaamalla jiirin lukitusnuppi ja painamalla jiirin säpin ohitusvipua 38 alaspäin. Poista ohitus painamalla jiirin säpin ohitusvipua ylöspäin.

Viisteen lukitusnuppi (Kuva A2)

Viisteen lukitusnupin avulla voit kallistaa sahan 49° vasempaan tai oikeaan kulmaan. Säädä viistekulma kääntämällä nuppia 33 vastapäivään. Sahan pää siirtyy helposti vasempaan tai oikeaan viistekulmaan, kun 0° viisteen ohitusnuppia on vedetty. Kiristä se kiertämällä viisteen lukitusnuppia myötäpäivään.

0° Viisteen ohitusvipu (Kuva A2)

Vilsteen 0° pysäyttimen ohitusvipu 34 mahdollistaa sahan kallistamisen oikealle 0° merkin yli.

Kun vipu on kytketty, saha pysähtyy automaattisesti arvoon 0°, kun se viedään ylös vasemmalta. Voit siirtää sen väliaikaisesti 0° asteen yli oikealle vetämällä viisteen lukitusnupista 33. Kun nuppi vapautetaan, ohitusvipu kytkeytyy uudelleen päälle. Viisteen lukitusnuppi voidaan lukita, mutta ainoastaan nuppia 180° heiluttamalla.

Kun viiste on 0°, ohitusvipu lukittuu paikoilleen. Voit käyttää ohitusvipua kallistamalla sahaa hiukan vasemmalle.

45°Viisteen pysäyttimen ohitusvipu (Kuva J)

Sahassa on kaksi viisteen pysäyttimen ohitusvipua, yksi kummallakin puolella. Kallista sahaa vasemmalle tai oikealle, ohi 45°, painamalla 45° viisteen ohitusvipua 55 taaksepäin. Kun vipu on takana, saha voidaan kallistaa pysäyttimien yli. Kun 45° pysäyttimet tarvitaan, vedä 45° viisteen ohitusvipu eteen

Päällyslistojen viistepidikkeet (Kuva J)

Kun sahaat tasaisella alustalla olevaa päällyslistaa, sahassa on nopeasti ja helposti asetettava päällyslistojen pysäytin, vasemmalla tai oikealla (ks.

Tasaisten päällyslistojen sahaus ja Yhdistelmätoimintojen käyttö).

Päällyslistojen viistepidikettä 57 voidaan kiertää, jotta se koskettaisi päällyslistojen säätöruuvia.

Päällyslistan viistepidikkeen kääntämiseksi on poistettava kiinnitysruuvi, 22,5° viistepidike 56 ja 30° päällyslistan viistepidike 57. Käännä päällyslistan viistepidiketta 57 niin, että 30° -teksti osoittaa ylöspäin. Kiinnitä ruuvi uudelleen 22,5° -viistepidikkeen ja päällyslistojen viistepidikkeen kiinnittämiseksi. Tämä ei vaikuta tarkkuusasetukseen.

22,5° Viistepidikkeet (Kuva J)

Sahassa on nopeasti ja tarkasti asetettava 22,5° viiste vasemmalle tai oikealle. 22,5° viistepidikettä 56 voidaan kiertää, jotta se koskettaisi päällyslistojen säätöruuvia 54.

Kiskon lukitusnuppi (Kuva A1)

Kiskon lukitusnuppi 6 mahdollistaa sahan pään lukitsemisen tiukasti, jotta se ei liukuisi kiskoilla 9. Tämä on tarpeen tietynlaisia sahauksia suorittaessa tai sahaa kuljettaessa.

Urapysäytin (Kuva A2)

Urapysäytin 30 mahdollistaa terän sahaussyvyyden rajoittamisen. Pysäytin on hyödyllinen esimeriksi uurteutuksessa ja pitkissä pystysuorissa sahauksissa. Kierrä urapysäytintä eteenpäin ja säädä syvyyden säätõruuvia 29 haluamasi sahaussyvyyden asettamiseksi. Varmista säätõ kirstämällä siipimutteria 28. Kun urapysäytin kierretään sahan takaosaan, uran pysäytystoiminto ohitetaan. Jos syvyyden säätõruuvi on liian kireällä käsin löysäämistä varten, tuotteen mukana toimitettua terän avainta 31 voidaan käyttää ruuvin löystämiseen.

Lukitustappi (Kuva A1)

VAVOITUS: Lukitustappia tulee käyttää vain sahaa käljettaessa tai varastoidessa. ÄLÄ KOSKAAN käytä lukitustappia sahaustoimenpiteissä.

Lukitse sahan pää ala-asentoon painamalla sahan päätä alaspäin, painamalla lukitustappia 11 sisään ja vapauttamalla sahan pään. Tällöin

SUOMI

sahan pää pysyy turvallisesti alhaalla sahan liikuttamiseksi asemasta toiseen. Vapauta se painamalla sahan päätä alas ja vetämällä tappi ulos.

Liukumisen lukitusvipu (Kuvat K, U)

Liukuva lukitusvipu 62 asettaa sahan paikoilleen peruslistan sahaamiseksi, kun sitä sahataan pystysuunnassa Kuvan U mukaisesti.

Oikeanpuoleinen alaskäännettävä pysäytin (Kuvat A1, A2)

Oikeanpuoleinen alaskäännettävä pysäytin 35 on asennettu liukuva ohjaimeen 13 ja se voidaan kiertää taakse, kun sitä ei tarvita. Kun leikkaat useita samanlevyisiä kappaleita, kierrä oikeanpuoleinen alaskäännettävä pysäytin eteen, silirä liukuva ohjain vaaditun etäisyyden päähän terästä (mitattaya viivaimella) ja suorita leikkaus puulevyn ollessa pysäytintä vasten.

Säätäminen

Jiirisaha on säädetään kokonaan ja tarkasti tehtaalla valmistusprosessin aikana. Jos lisäsäädöt ovat tarpeen kuljetuksen tai käsittelyn tai muun syyn vuoksi, säädä saha noudattamalla alla olevia ohjeita. Kun säädöt on suoritettu, ne jäävät tarkoiksi.

Kulma-asteikon säätäminen (Kuvat I, L)

1. Vapauta jiirin lukituskahva 21 ja käännä jiirin vartta, kunnes jiirin lukituspainike 22 lukitsee sen 0° jiiriasentoon. Älä lukitse jiirin lukituskahvaa.
2. Aseta kulmaviivain sahan rajasuojaa ja terää vasten kuvan mukaisesti. (Älä koske terän hampaiden kärkiä kulmaviivaimella. Muutoin mittaustulos on epätarkka.)
3. Jos sahanterä ei ole tarkalleen kohtisuorassa rajasuojaan, löysää neljää ruuvia 51 jotka pitävät kulma-steikon 19 paikoillaan ja siittä jilirin lukituskahvaa ja asteikkoa vasemmalle tai oikealle, kunnes terä on kohtisuorassa rajasuojaan kulmaviivaimen mittauksen mukaan.
4. Kiristä neljä ruuvia uudelleen. Älä välitä jiirin osoittimen 49 luvusta tässä vaiheessa.

Jiirin osoittimen säätäminen (Kuva I)

1. Vapauta jiirin lukituskahva 21 siirtääksesi jiirin varren nolla-asentoon.
2. Kun jiirin lukituskahva on vapautettu, anna jiirin lukon asettua paikoilleen, kun kierrät jiirin varren nolla-asentoon.
3. Huomaa jilirin osoitin 49 ja kulma-asteikko 19 Kuvassa I. Jos osoitin ei osoita tarkalleen nolla-arvoa, löysää jilirin osoittimen ruuvia 50 , joka pitää osoittimen paikoillaan, aseta osoitin uudelleen paikoilleen ja kiristä ruuvi.

Viisteviivain pöydän säämiseen (Kuvat A1, A2, J, M)

1. Kohdista terän viivain pöytään, lukitse varsi ala-asentoon lukitustapilla 11.
2. Aseta viivain terää vasten ja varmista, ettei viivain ole hampaan päällä (Kuva M).
3. Löysää viisteen lukitusnuppia 33 ja varmista, että varsi on tiukasti 0° vilsteen pysäytintä vasten.
4. Kierrä 0° viisteen säätöruuvia (59, Kuva J) 6 mm:n terän avaimella 31 tarpeen mukaan niin, että terä on 0° viistekulmassa pöytään nähden.

Viisteen osoittimen säätäminen (Kuva J)

Jos viisteen osoittimet 53 eivät ole nolla-asennossa, löysää ruuveja 52, jotka pitävät viisteen osoittimen paikoillaan ja siirrä niitä tarpeen mukaan. Varmista, että 0° viiste on oikein ja että viisteen osoittimet on asetettu ennen muiden viistekulmien ruuvien säätämistä.

Viisteen pysäyttimen säätäminen 45° oikealle ja vasemmalle (Kuvat A2, J)

Viisteen oikean 45° pysäyttimen säätäminen:

1. Liu'uta ohjain 13 kokonaan ulos ennen sahan asettamista viistoon.

2. Löysää viisteen lukitusnuppia 33 ja vedä 0° viisteen pysäytintä 34 0° viisteen pysäyttimen ohittamiseksi.

3. Kun saha on kokonaan oikealla eikä viisteen osoitin 53 ole tarkalleen 45° kohdalla, käännä vasenta 45° viisteen säätöruuvia 58 13 mm:n terän avaimella 31, kunnes viisteen osoitin on 45° kohdalla.

Viisteen vasemman 45° pysäyttimen säätäminen:

1. Liu'uta ohjain 13 kokonaan ulos ennen sahan asettamista viistoon.
2. Löysää viisteen lukitusnuppia ja kallista päätä vasemmalle.
3. Jos viisteen osoitin ei ole tarkalleen 45° kohdalla, käännä oikeaa 45° viisteen säätöruuvia, kunnes viisteen osoitin on 45° kohdalla.

Viisteen pysäyttimen säätäminen 22,5° (tai 30°) (Kuvat A2, J)

HUOMAA: Säädä viistekulmia vasta sitten, kun 0° viistekulma ja viisteen osoitin on säädetty. Liu'uta liukuvat ohjaimet kokonaan ulos ennen 22,5° tai 30° viisteen säätämistä.

Aseta vasen 22,5° viistekulma kääntämällä vasenta 22,5° viisteen pidikettä 56. Löysää viisteen lukitusnuppia 33 ja kallista pää kokonaan vasemmalle. Jos viisteen osoitin 53 ei ole tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvia 54, joka koskettaa pidikkeeseen, 10 mm:n avaimella, kunnes viisteen osoitin on 22,5° kohdalla.

Aseta oikea 22,5° viistekulma kääntämällä oikeaa 22,5° viisteen pidikettä. Löysää viisteen lukitusnuppia ja vedä 0° viisteen pysäytintä 34 viisteen pysäyttimen 0° ohittamiseksi. Kun saha on kokonaan oikealla eikä viisteen osoitin ole tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvia 54, joka on kosketuksissa pidikkeeseen, 10 mm:n terän avaimella, kunnes viisteen osoitin on tarkalleen 22,5° kohdalla.

Rajasuojan säätäminen (Kuva A1)

Rajasuojan yläosaa voidaan säätää välyksen mahdollistamiseksi, jolloin saha voidaan säätää kokonaan 49° vasemmalle ja oikealle.

1. Säädä rajasuojia 13 löysäämällä rajasuojan säätönuppla 12 ja liu'uttamalla rajasuojaa ylospäin.
2. Suorita kuiva ajo sahan ollessa pois toiminnasta ja tarkista välys.
3. Säädä rajasuoja mahdollisimman lähelle terää maksimaalista työkappaleen tukea varten valkuttamatta kuitenkaan varren yläja alaliikkeeseen.
4. Kiristä rajasuojan säätönuppi hyvin.
5. Kun viistetoimenpiteet on suoritettu, aseta rajasuoja uuteen paikkaan.

HUOMAA: Rajasuojien uriin ei saa mennä sahanpurua. Käytä harjaa tai paineilmaa alhaisella paineella puhdistaaksesi ohjaimen urat.

Suojan toiminta ja näkyvyys (Kuva Y)

Sahan alasuojus 1 poistuu automaattisesti terän päältä, kun varsi viedään alas, ja se peittää terän, kun varsi nostetaan.

Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. ÄLÄ KOSKAAN NOSTA ALASUOJUSTA KÄSIN, ELLEI TERÄ OLE PYSÄHTYNYT.

Kiskon ohjaimen säätäminen (Kuva A1)

Tarkista kiskot 9 säännöllisesti välyksen varalta.

Vasen kisko voidaan säätää asetusruuvilla 7. Välyksen pienentämiseksi voit käyttää 4 mm:n kuusiokoloavainta ja kiertää asetusruuvia asteittain myötäpäivään liu'uttamalla samalla sahan päätä taakse- ja eteenpäin.

Jiirin lukon säätäminen (Kuvat A1, N)

Jiirin lukitustankoa 60 tulee säätää, jos sahan pöytää voidaan liikuttaa, kun jiirin lukituskahva on lukittu (alhaalla).

1. Aseta jiirin lukituskahva 21 vapaaseen (ylös) asentoon.
2. Kiristä uritettua ruuvimeissellä käyttämällä jiriin lukitustanko kääntämällä sitä myötäpäivään Kuvan N mukaisesti. Käännä lukitusvartta, kunnes se on tilviisti. Käännä sitä sitten vastapäivään yhden kierroksen verran.
3. Lukitse jilirin lukko uudelleen kulma-asteikon kolottomaan arvoon - esim. 34° - ja varmista, ettei pöytä pyöri.

Ennen käyttämistä (Kuvat A1, A2)

• Asenna sopiva sahanterä. Älä käytä erittäin kuluneita teriä. Työkalun enimmäispyörimisnopeus ei saa ylittää sahanterän enimmäispyörimisnopeutta. Älä käytä hiovia teriä.
• Tarkista hihnan suoja 37 vaurioiden varalta ja alasuojan 1 virheetön toiminta.
• Asenna pöydän jatkeet sahan jalustan molemmille puolille. Katso osio Pöydän jatkeiden asentaminen.
• Älä yritä leikata liian pieniä paloja.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.
• Kiinnitä työkappale.
• Vaikka tällä sahalla on mahdollista sahata puuta ja monia ei-rautametalleja, käyttöohjeissa viitataan vain puun sahaamiseen. Samat perusohjeet pätevät myös muiden materiaalien sahaukseen. Älä sahaa rautametalleja (rautaa ja terästä), kuitusementtiä tai kiveä tällä sahalla!
• Käytä kitapalaa. Älä käytä konetta jos kitapalan ura on leveämpi kuin 12 mm.
• Liitä saha ulkoiseen pölynpoistolaitteeseen.

TOIMINTA

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauëise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite köynnistyy vahingossa, voi aiheutua loukkaantuminen.

Valitse sopivin terä kohdasta Sahanterät luvussa Valinnaiset lisävarusteet. Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulee valita niin, että käyttäjällä on hyvä yleisnäkymä ja tarpeeksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsittelyn rajoituksetta.

Jotta vähennetään tärinän vaikutukset, varmista, että ympäristölämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tälle koneelle.

Oikeat kehon ja käden asennot (Kuvat 01, 02)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa plamällä kädet AINA oikassa asennossa Kuvan O1 mukaisesti.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa phtemällä työkalua AINA tiukassa otteessa.

• Älä laïta käsiä leikkuualueen lähelle. Pidä kädet vähintään 100 mm:n päässä terästä.
• Pidä työkappaletta tiukasti pöydällä ja ohjaimessa katkaistessasi. Pidä kätesi paikallaan, kunnes kytkin on vapautettu ja terä pysähtynyt kokonaan.
• SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. ÄLÄ ASETA KÄSIÄ RISTIIN KUVAN O2 MUKAISESTI.
• Pidä molemmat jalat vakaasti lattialla ja säilytä oikea tasapaino. Kun siirrät jiirisahaa vasemmalle ja oikealle, seuraa sitä ja seiso hiukan sahanterän vieressä.
• Katso suojuksen rakojen läpi, kun seuraat piirrettyä linjaa.

Liipaisukytkin (Kuva A2)

Kytke saha päälle painamalla lukitusvipua 25 vasemmalle, paina sitten liipaisukytkintä 24. Saha toimii kytkintä painettaessa. Anna terän saavuttaa täysi nopeus ennen sahaamista. Sammuta saha vapauttamalla kytkin. Anna terän pysähtyä ennen sahan pään nostamista. Kytkintä ei voida lukita päälle. Liipaisukytkimessä on reikä 26 sahan lukitsemiseksi pois päältä riippulukolla.

Sahassa ei ole automaattista terän sähköjarrua, mutta sahanterä pysähtyy 4 sekunnin kuluessa liipaisukytkimen vapauttamisesta.

Varmista aina, että terä on pysähtynyt ennen sen poistamista uurroslevystä.

Pölyn poisto (Kuvat A2, D, AA)

VAVOITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauhise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.
VAROITUS: Tiettyä pölyä (esim. tammen tai pyökin pöly) pidetään syjärä aiheuttavana, erityisesti puun käsittelyssä käytettyjä lisääaineita koskien.

• Käytä aina pölynpoistojärjestelmää.
  • Varmista työtilan hyvä tuuletus.
• Hyväksyttävän hengityssuojaimen käyttö on suositeltavaa.

HUOMIO: Älä koskaan käytä tätä sahaa, jos pölypussi tai T-pölynpoistolaite ei ole paikoillaan. Puusta syntyvä pöly voi aiheuttaa hengitysongelmia.

H! MIO: Tarkista jo puhdista pölypussi aina käytön jälkeen.
VAROITUS: Poista pölypussi tai irrota pölynpoistolaite alumiinia sõressa tulipalovaaran välttämiseksi.

Jiirisahassa on sisäänrakennettu pölynpoistoportti 36, joka voidaan liittää joko pölypussiin 40, 33 mm suuttimiin tai suoraan DEWALT AirLock -liitäntään (DWV9000-XJ).

Noudata työstettäviin materiaaleihin soveltuvia paikallisia määräyksiä.

Pölypussin kiinnittäminen (Kuva D)

1. Asenna pölypussi 40 pölynpoistoporttiin 36 Kuvan D mukaisesti.

Pölypussin tyhjentäminen (Kuva D)

1. Poista pölypussi 40 sahasta, ravista pölypussia kevyesti tai napauta sitä sen tyhjentämiseksi.
2. Asenna pölypussi takaisin pölynpoistoporttiin 36.

Kaikki pöly ei välttämättä irtoa pussista. Tämä ei vaikuta sahan suorituskykyyn, mutta sahan pölynpoistoteho heikkenee. Voit palauttaa sahan pölynpoistotehon painamalla jousen pölypussin sisään sen tyhjentämisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastian sivuun.

Ulkoinen pölyn poisto (Kuva AA)

Käytä erityistä pölyluokan M pölynimuria, kun haluat imuroida terveydelle erityisen haitallista tai karsinogeenistä kuivaa pölyä.

Liittäminen AirLock-yhteensopivaan pölynpoistolaitteeseen (Kuva AA)

Jiirisahan pölynpoistoportti 36 sopii Dr'WALT AirLock-liitäntäjärjestelmään. AirLock mahdollistaa nopean ja varman pölynpoistoletkun 67 ja jiirisahan liittämisen.

1. Varmista, että holkki AirLock-liittimessä 65 on avattu. Kohdista holkin urat 66 ja AirLock-liitin kuvan mukaisesti sen vapauttamiseksi ja lukitsemiseksi.
2. Paina AirLock-liitin pölynpoistoporttiin 36.
3. Kierrä holkki lukittuun asentoon. HUOMAA: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Jiirisaha on nyt liitetty tiukasti pölynpoistolaitteeseen.

Wireless Tool Connect™ -yhteensopivuus

Jiirisahassa on sisäänrakennettu langaton yhteys, joka sopii Wireless Tool Connect™ -pölynpoistolaitteen käyttämiseen. Kun saha ja Wireless Tool Connect™ -yhteensopiva pölynpoistolaite on yhdistetty, pölynpoistolaitetta voidaan säätää jilirisahan liipaisinkytkimellä.

XPS™ LED-valojärjestelmän käyttö (Kuvat A1, A2)

HUOMAUTUS: Jiirisahassa on oltava akku asennettuna.

XPS™ LED-työvalojärjestelmä sisältää virtakytkimen 27 ja se voidaan kytkeä päälle manuaalisesti. XPS™ LED-työvalojärjestelmä kytkeytyy päälle myös silloin, kun liipaisinta painetaan ja terä on käynnissä.

Puukappaleen viivamerkintää pitkin sahaaminen:

1. Kytke XPS™-järjestelmä päälle ja vedä käyttökahva 2 alas, jotta sahanterä siirtyy puukappaleen lähelle. Terän varjo tulee näkyviin puukappaleeseen.
2. Kohdista piirretty linja terän varjon reunaan. Jiiriä tai viistekulmia voi olla tarpeen säätää, jotta terä kohdistuisi tarkalleen piirrettyyn linjaan.

Läpileikkaukset (Kuvat A1, A2, P, Q)

Jos liukumistoimintoa ei käytetä, varmista, että sahanterä painetaan mahdollisimman taakse ja että kiskon lukitusnuppi 6 kiristetään. Tämä estää sahan liukumisen kiskoja pitkin työkappaleen ollessa kytketty paikoilleen.

Useiden kappaleiden sahaaminen ei ole suositeltavaa, mutta se voidaan tehdä turvallisesti varmistamalla, että kaikki kappaleet pysyvät tiukasti pöytää ja rajasuojaa vasten.

Pystysuora katkaisusahaus

1. Aseta ja lukitse jiirivarsi nolla-asentoon, ja pidä puukappaletta tiukasti pöytää 17 ja rajasuojaa 13 vasten.
2. Kun kiskon lukitusnuppi 6 on kiristetty, kytke saha päälle painamalla lukituksen vapautusvipua 25 ja liipaisukytkintä 24.
3. Kun saha saavuttaa täyden nopeuden, laske varsi tasaisesti ja hitaasti puun sahaamiseksi. Anna terän pysähtyä kokonaan ennen varren nostamista.

Liukukatkaisu (Kuva R)

Kun mitoiltaan yli 51 x 115 mm (51 x 82 mm viistekulmassa 45°) työstökappaletta sahataan, käytä ulos-alas-taakse -liikettä, kun kiskon lukitusnuppi 6 on löysä.

Vedä sahaa ulospäin itseäsi kohti, laske sahan pää alas työkappaleeseen kohti ja paina hitaasti sahaa taaksepäin sahaustoimenpiteen suorittamiseksi. Älä anna sahan päästä kosketuksiin työkappaleen yläosaan, kun vedät sitä ulospäin. Saha voi slirtyä itseesi pään ja aiheuttaa näin henkilövahinkoja tai vaurioittaa työkappaletta.

Poikittainen jiirisahaus (Kuva Q)

Jiirikulma on usein 45° kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 50° vasemmalle tai 60° oikealle. Toimi samalla tavoin kun suorassa pystysuuntaisessa poikkileikkauksessa.

Kun jiirisahaat leveydeltään yli 51 x 105 mm kokoisia työkappaleita, joiden pituus on tätä lyhyempi, aseta aína pitempi sivu rajasuojaa vasten.

Viistoleikkaus (Kuvat A1, A2)

Viistekulmat voidaan asettaa arvosta 49° oikealta 49° vasemmalle ja ne voidaan sahata jiirivarren ollessa välillä 50° vasemmalle tai 60° oikealle. Katso osiosta Ominaisuudet ja ohjaimet lisätietoa viistejärjestelmästä.

1. Löysää viistelukkoa 33, ja siirrä sahaa vasemmalle tai oikealle. Rajasuojaa 13 tulee siirtää välyksen mahdollistamiseksi. Kiristä rajasuojan säätönuppi 12 suojien sijoittamisen jälkeen.

2. Kiristä viistelukko hyvin.

Joissakin äärimmäisissä kulmissa oikea rajasuoja voidaan poistaa. Katso osiosta Rajasuojan säätäminen luvussa Säädöt tärkeitä lisätietoja rajasuojien säätämiseksi tiettyjä viisteleikkauksia varten.

Voit poistaa oikean rajasuojan kiertämällä rajasuojan säätönuppia 12 useita kertoja auki ja liu'uttamalla rajasuojan ulos. Rajasuoja on kiinnitetty alustaan köydellä, jotta se pysyisi tallessa.

Sahauksen laatu

Leikkauksien tasaisuus riippuu monesta eri tekijästä, kuten sahattavasta materiaalista, terätyypistä, terän terävyydestä ja sahausnopeudesta. Kun haluat suorittaa mahdollisimman tasaisia sahauksia päällyslistoihin ja muihin tarkkuustöihin, terävä (60 hampaan karbidi) terä ja hitaampi ja tasainen sahausnopeus tuottavat odotetut tulokset.

VAROITUS: Varmista ettei sahattava materiaali siirry paikoltaan sahattaessa. Kiinnitä työstökappale kunnolla. Anna sahanterön pyörimislikkeen pysähtyä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteteippiä puuhun leikkauskohtaan. Saha teipin läpi ja poista teippi varovasti kun sahaus on tehty.

Lävistämätön leikkaus (uurteitus ja uurtaminen) (Kuva A2)

Sahassa on urapysäytin 30, syvyyden säätöruuvi 29 ja siipimutteri 28 urituksen toteuttamiseen. Osioiden Poikkisahaus, viistoleikkaukset ja Yhdistelmäsahaus ohjeet on tarkoitettu materiaalin koko paksuuden leikkaamiseen. Saha voi suorittaa myös lävistämättömiä leikkauksia urien tai uurroksien muodostamiseksi materiaaliin.

Uurteitus (Kuvat A1, A2)

Katso lisätietoa leikkaussyvyyden asettamisesta osiosta Urapysäytin. Tarkista haluamasi leikkaussyvyys koekappaleen avulla.

1. Pidä puukappaletta tiukasti pöydällä ja rajasuojaa 13 vasten. Kohdista leikkausalue terän alla. Aseta sahan varsi etuasentoon terän ollessa alhaalla. Kytke saha päälle painamalla lukituksen vapautusvipua 25 ja liipaisukytkintä 24. Paina sahan vartta tasaisesti taaksepäin uran leikkaamiseksi työstökappaleeseen.
2. Vapauta liipaisinkytkin sahan varren ollessa alhaalla. Nosta sahan varsi, kun sahanterä on pysähtynyt kokonaan. Anna terän aina pysähtyä kokonaan ennen varren nostamista.
3. Uran leveyttä voidaan lisätä toistamalla vaiheet 1–2, kunnes haluttu leveys on saavutettu.

Työkappaleen kiinnittäminen (Kuva C)

VAROITUS: Ennen sahausta kiinnitetty, tasapainotettu ja varinistettu työkappale voi olla epätasapainossa sahauksen jälkeen. Epätasapainossa oleva kuormitus voi kollistaa sahaa tai kaikkia sahassa kiinni olevia kappaleita, kuten pöytää tai penkkiä. Kun sahaat kappaletta, joka voi mennä epätasapainoon, tue työkappaletta oikein varmistaaksesi, että saha on tiukasti kiinni vakaassa tasossa. Vaarana on henkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella käräj Kun pidikettä käytetään. Kiinnitä työkappale aina sahan pohjoan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmisto, ettei pidikkeen jalka ole kiinni sahan pohjan reunassa.

HUOMIO: Käytä aina työkappaleen pidikettä hallinnan värjämiseksi ja henkilövahinkovaaran ja työkappaleen vaurioitumisvaaran välttämiseksi.

Käytä sahan mukana toimitettua materiaalinpidikettä 39. Vasen ja oikea rajasuoja liukuu sivulta sivulle kiinnittämisen helpottamiseksi. Muita apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttää tietyn kokoisilin ja muotoisilin materiaaleihin.

Pidikkeen asentaminen

1. Jalustassa on neljä suorakulmalsta pidikkeen asennusreikää 68: kaksi sahan etuosassa ja kaksi takaosassa alarajan alapuolella. Aseta pidike 39 yhteen neljästä reiästä.
   HUOMAA: Kun pidlike asennetaan sahan takaosaan, pidikkeen varren on oltava yläasennossa niin, että pidikkeen varsi voidaan liu'uttaa asennusreikään pidikkeen siirtyessä rajan yli.
2. Löysää nuppia pidikkeen säätämiseksi ylös- tai alaspäin ja kiristä työkappale tiukasti säätämällä hienosäädön nuppia.

HUOMAA: Aseta pidike vastakkaiselle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIEN TIELLÄ.

Pitkien työkappaleiden tukeminen (Kuva E)

TUE AINA PITKIÄ KAPPALEITA.

Käytä DE7023-XJ tai DE7033 -jalustoja 41 sahan pöydän leveyden parantamiseksi ja parhaiden tulosten saavuttamiseksi. Tue pitkiä työkappaleita kaikkia hyödyllisiä tapoja käyttäen, kuten sahapukkia tai vastaavaa laitetta käyttäen päiden alas putoamisen välttämiseksi.

Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (Kuvat R, S)

Kokeile yksinkertaisia toimenpiteitä muutaman kerran koekappaleisiin, kunnes "totut" sahan käyttämiseen. Tämä saha on täydellinen väline kulmien jiirisahaukseen, katso esimerkki Kuvasta R.

Kohde 1 Kuvassa 5 osoittaa vilsteen säädöllä tuotetun liitoksen. Kuvassa näkyvä liitos voidaan suorittaa jommalla kummalla tavalla.

• Viisteen säätö:

• Kahden reunan viiste säädetään 45°, jolloin tuloksena on 90° kulma.
• Jiirisahan varsi lukitaan nolla-asentoon ja viisteen säätöarvoksi lukitaan 45°.
• Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

• Jiirisahauksen säätö:

- Sama leikkaus voidaan suorittaa jiirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaa vasten.

Verhoilulistojen ja muiden kehyksien sahaus (Kuva S)

Kohde 2 Kuvassa S osoittaa liitoksen, joka on suoritettu asettamalla jilirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi viisteen säätö on asetettava nollaan ja jilirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

Kaksi kohdetta Kuvassa S ovat vain nelipuolisia kohteita. Koska sivujen määrä muuttuu, muuttuvat myös jiirin kulma ja viistekulma. Alla oleva taulukko sisältää kulmat eri muotoihin olettaen, että kaikki sivut ovat samanpituisia.

SIVUJEN LUKUMÄÄRÄ JIIRISAHAN KULMA TAI VIISTEKULMA

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180° jaettuna sivujen lukumäärällä on jilirin kulma (jos materiaalia sahataan pystysuunnassa) tai viistekulma (jos materiaalia sahataan alustalla).

Yhdistetty jiiri- ja viistesahaus (Kuva T)

Yhdistetyssä sahauksessa käytetään jiirikulmaa ja viistekulmaa samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki Kuvasta T.

VAROITUS: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista, a listeen lukitusnuppi ja jiirisajan lukituskahva on kiinnitetty hyvin Ne on lukittava sen jälkeen, kun viistekulmaa tai jiirikulmaa on muutettu.

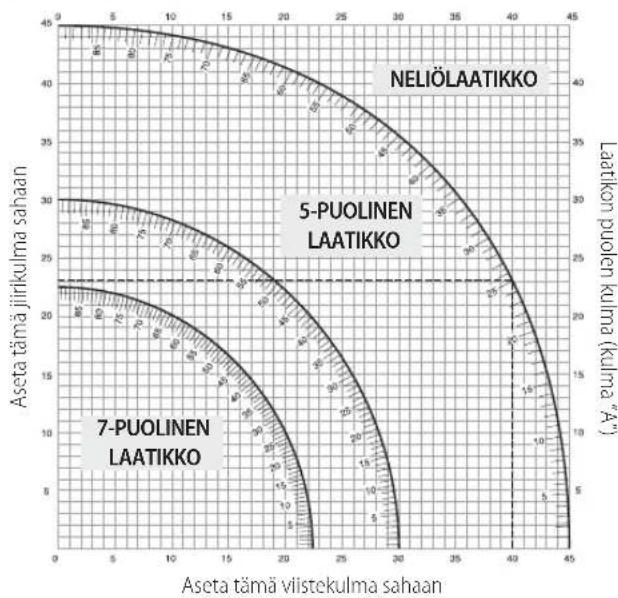

Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan asetukset yleisissä yhdistelmäsahauksissa.

• Valitse haluamasi kulma A (Kuva T) ja määritä sen sijainti taulukon karessa.
• Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan toisella puolella näet oikean jiirikulman.
• Aseta saha määritettyihin kulmiin ja suorita muutama harjoitus koekappaleisiin. Harjoittale leikattujen kappaleiden yhdessä pitämistä.

ESIMERKKI: Voit toteuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla (kulma A, Kuva T) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26° sijainti kaaren asteikossa. Seuraa vaakasuoraa viivaa pitkin kummallakin puolella määrittääksesi sahan jiirikulman (42°). Seuraa samalla tayoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan (18°). Kokeile sahausta aina muutamaan koekappaleeseen sahan virheettömien asetuksien varmistamiseksi.

Lattialistojen sahaus (Kuvat K, U)

Suorita suorat 90° leikkaukset asettamalla puukappale rajasuojaa vasten ja pitämällä sitä paikoillaan Kuvan U mukaisesti. Kytke saha päälle, anna terän saavuttaa täysi nopeus ja laske vartta tasaisesti leikkauksen ajan.

Lattialistojen sahaus 70 mm - 150 mm korkealla pystysuunnassa rajasuojaa vasten (Kuvat K, U)

HUOMAA: Käytä liukuvaa lukitusvipua 62, katso Kuva K, kun sahaat 70 mm to 150 mm listaa korkealla pystysuunnassa rajasuojaa vasten.

Aseta materiaali Kuvan U mukaisesti.

Kaikki sahaukset tulee suorittaa listan takaosa rajasuojaa vasten ja alaosa pöytää vasten.

sisäkulma ulkokulma
Vasen puoli Jiiri vasen 45°	Jiiri oikea 45°
Säästä sahauksen vasen puoli	Säästä sahauksen vasen puoli
Oikea puoli Jiiri oikea 45°	Jiiri vasen 45°
Säästä sahauksen oikea puoli	Säästä sahauksen oikea puoli

Korkeintaan 150 mm:n materiaalia voidaan sahata yllä mainitulla tavalla.

Päällyslistojen sahaus (Kuvat A1, V1, V2)

Tämä jiirisaha sopii hyvin päällyslistojen sahaamiseen. Jotta lista sopisi oikein, päällyslistat tulee jiirisahata erittäin tarkasti sahasyhdistelmää käyttämällä.

Tässä jiirisahassa on erityinen eslasetettu jiirin lukituskohta 22,5°, 31,6° ja 35,3° vasemmalla ja oikealla päällyslistojen sahaamiseksi oikeassa kulmassa ja viistekulman pidikkeet 22,5° ja 30° vasemmalla ja oikealla. Viistoasteikolla on merkki 10 myös arvossa 33,9°. Alla oleva taulukko sisältää oikeat asetukset päällyslistojen sahaukseen.

HUOMAA: On erittäin tärkeää kokeilla sahausta ensin koekappaleisiin!

Ohjeet päällyslistojen sahaamiseen tasaisella alustalla ja yhdistelmätoimintoja käyttäen (Kuva V1)

1. Listan on oltava tasaisesti laaja takaosa alaspäin sahauspöytää vasten 17.
2. Aseta listan yläosa rajasuojaa vasten 13.
3. Alla olevat asetukset on tarkoitettu 45° päällyslistoihin.

sisäkulma ulkokulma
Vasen puoli Viiste vasen 30°	Viiste oikea 30°
Jiiripöytä oikealla 35.26°	Jiiripöytä vasemmalla 35.26°
Säästä vasen sahauspää	Säästä vasen sahauspää
Oikea puoli Viiste oikea 30°	Viiste vasen 30°
Jiiripöytä vasemmalla 35.26°	Jiiripöytä oikealla 35.26°
Säästä oikea sahauspää	Säästä oikea sahauspää

1. Alla olevat asetukset ovat päällyslistan sahaukseen 52° yläkulmalla ja 38° alakulmalla.

sisäkulma ulkokulma
Vasen puoli Viiste vasen 33,9°	Viiste oikea 33,9°
Jiiripöytä oikealla 31,62°	Jiiripöytä vasemmalla 31,62°
Säästä vasen sahauspää	Säästä vasen sahauspää
Oikea puoli Viiste oikea 33,9°	Viiste vasen 33,9°
Jiiripöytä vasemmalla 31,62°	Jiiripöytä oikealla 31,62°
Säästä oikea sahauspää	Säästä oikea sahauspää

Vaihtoehtoinen tapa sahata päällysistoja

Kun päällyslistoja sahataan tätä sahaustapaa käyttäen, viistesahausta ei vaadita. Jiirikulmaa voidaan muuttaa minuuteilla ilman, että se vaikuttaisi viistekulmaan. Kun muita kuin 90° kulmia esiintyy, saha voidaan säätää niihin nopeasti ja helposti.

Ohjeet sellaisten päällyslistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan välissä kaikissa sahauksissa (Kuva V2)

1. Aseta lista kulmaan niin, että sen alaosa (asennuksessa seinää vasten asetettava osa) on rajasuojaa 13 vasten ja listan yläosa on sahataulukkoa vasten 17.
2. Listan takaosassa olevien kulmittaisten "tasaisten osien" on oltava tiukasti rajasuojaa ja sahauspöytää vasten.

sisäkulma ulkokulma
Vasen puoli Jiiri oikea 45°	Jiiri vasen 45°
Säästä sahauksen oikea puoli	Säästä sahauksen oikea puoli
Oikea puoli Jiiri vasen 45°	Jiiri oikea 45°
Säästä sahauksen vasen puoli	Säästä sahauksen vasen puoli

Erityiset sahaustoimenpiteet

VAROITUS: Älä koskaan aloita sahausta, ellei materiaalia ole konsitetty hyvin pöytään ja rajasuojaa vasten.

Alumiinin sahaus (Kuvt W1, W2)

KÄYTÄ AINA SOPIVAA SAHANTERÄÄ, JOKA ON TARKOITETTU ALUMIININ LEIKKAAMISEEN.

Jotkin työkappaleet voivat vaatia pidikkeen tai kiinnittimen käyttöä liikkumisen estämiseksi sahauksen aikana. Aseta materiaali niin, että sahaat ohuinta poikkipintaa Kuvan W1 mukaisesti. Kuvassa W2 on esitetty virheellinen tapa sahata näitä osia.

Käytä kiinnitysvahan voiteluainetta alumiinia sahatessa. Levitä kiinnitysvaha suoraan sahanterään 46 ennen sahaamista. Älä koskaan levitä kiinnitysvahaa liikkuvaaan terään. Vaha voitelee ja estää sirujen tartumisen terään.

Taipuneen materiaalin sahaus (Kuvat X1, X2)

Kun sahaat taipunutta materiaalia, aseta se aina Kuvan X1 mukaisesti, älä koskaan aseta sitä kuten Kuvassa X2. Jos materiaali asetaan virheellisesti, se puristaa terää.

Muoviputkien tai muiden pyöreiden materiaalien sahaus

Tällä sahalla voidaan sahata helposti muoviputkia. Se tulee sahata kuten puu ja SE TULEE KIINNITTÄÄ TAI SITÄ TULEE PITÄÄ HYVIN RAJASUOJAA VASTEN SEN PYÖRIMISEN ESTÄMISEKSI. Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitä suorittaessa.

Suuren materiaalien sahaus (Kuva Y)

Joskus sahattava puukappale voi olla liian suuri alasuojuksen alle. Aseta tällöin oikea peukalo suojuksen yläosaan 1 ja kierrä suojusta ylöspäin työstökappaleen vaatiman tilan verran kuten Kuvassa Y. Vältä tätä mahdollisuuksien mukaan, mutta tarvittaessa saha toimii oikein ja suorittaa suuremman leikkauksen. ÄLÄ KOSKAAN SIDO, TEIPPAA TAI PIDÄ MUULLA TAVALLA SUOJUSTA AUKI SAHAN KÄYTÖN AIKANA.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi kauise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä keryy ilmanvaihtoaukkihiin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAPOITUS: Älä koskaan puhdista muita kuin metallipintoja käunmien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Ennen käyttöä tulee tarkistaa huolellisesti yläsuojus, alasuojus ja pölykanava niiden virheettömän toiminnan varmistamiseksi. Varmista, että lastut, pöly tai työkappaleen palat civät voi muodostaa tukosta johonkin toiminnoista. Jos työkappaleen paloja jää sahanterän ja suojuksien väliin, irrota akku laitteesta ja noudata kohdan Uuden sahanterän valhtaminen tai asennus ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

Puhdista pöly ja puulastut säännöllisesti pohjan ja pyörivän pöydän ympäriltä JA ALTA.

Työvalon puhdistus

• Puhdista varoen sahauspöly ja jäämät valojen linsseistä vanupuikolla. Pölyn kertyminen voi estää valon toiminnan, jolloin se ei valaise oikein sahauslinjaa.
• ÄLÄ käytä liuotusaineita; ne voivat muutoin vahingoittaa linssejä.
• Kun terä on poistettu sahasta, puhdista piki ja kertymät terästä.

Pölykanavan puhdistus

Kun saha on irrotettu sähköverkosta ja sahan pää on kokonaan ylhäällä, puhdista pölyt pölykanavasta käyttämällä matalapaineista ilmaa tai suuren halkaisijan omaavaa ohjauspuikkoa.

Lisävarusteet

VAROITUS: Muita kuin DeWALT-lisävarusteita ei ole testattu tämän und kän kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vohingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Pidike: DW7090-XJ (Kuva C)

Pidikkeellä 39 kiinnitetään työkappale tiukasti sahauspöytään.

Pikavapautussalvat: DWS5026-XJ

Pölypussi: DW7053-QZ (Kuva D)

Varustettu vetoketjulla helppoa tyhjennystä varten, pölypussi 40 kerää suurimman osan tuotetusta sahanpölystä.

Jalustat: DE7023-XJ, DE7033-XJ (Kuva E)

Jalustalla 41 pidennetään sahan pöydän leveyttä.

Pidikkeen kannattimet: DE7025-XJ (Kuva F)

Pidikkeen kannattimilla 42 asennetaan saha telineeseen.

SAHANTERÄT: KÄYTÄ AINA 250 mm SAHANTERIÄ 30 mm REI'ISSÄ. NIMELLISNOPEUDEN ON OLTAVA VÄHINTÄÄN 4 800 KIERR./MIN.

Älä koskaan käytä pienemmän halkaisijan teriä. Niiden käyttö ei ole turvallista Käytä ainoastaan poikkileikkauksen teriä Älä käytä jyrsimisteriä, yhdistelmäteriä tai teriä, joiden koukkukulmat ovat yli 5°.

TERÄN KUVAUS

SOVELLUS HALKAISIJA HAMMAS
Rakennussahanterät (ohut uurros, jossa on tartt umisen estävä reuna)
Yleistarkoitus 250 mm 40
Hienot poikkileikkaukset 250 mm 60
Puunkäsittelyyn tarkoitetut sahanterät (tasaiset ja puhtaat leikkaustulokset)
Hienot poikkileikkaukset 250 mm 80
Rautaa sisältämättömät metallit 250 mm 96

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut

paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-alka on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

GERINGSSÅG

DCS727

Gratulerar!
