ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EDS 181 Eibenstock

Σημαντικές σημειώσεις

Σημαντικές οδηγίες και προειδοποιήσεις υποδεικνύονται με σύμβολα στο μηχάνημα:

Διαβάστε τις οδηγίες λειτουργίας πριν θέσετε το μηχάνημα σε λειτουργία.

Εργαστείτε με αυτοσυγκέντρωση και ασκήστε προσοχή.

Διατηρήστε το χώρο εργασίας σας καθαρό και αποφύγετε επικίνδυνες καταστάσεις.

Λάβετε προφυλάξεις για την προστασία του χειριστή.

Όταν εργάζεστε, πρέπει να φοράτε προστασία ακοής, γυαλιά ασφαλείας, μάσκα σκόνης, προστατευτικά γάντια και ανθεκτικό ρουχισμό εργασίας!

Φορέστε προστασία ακοής

Φοράτε γυαλιά ασφαλείας

Χρησιμοποιήστε μάσκα σκόνης

Φοράτε προστατευτικά γάντια

Προειδοποίηση γενικού κινδύνου

Προειδοποίηση για επικίνδυνη ηλεκτρική τάση

Προειδοποίηση για καυτή επιφάνεια

Κίνδυνος σχισίματος ή χιονιού

Τεχνικά στοιχεία

Διαμαντένιο πριόνι υγρού-ξηρού τύπου EDS 181

Ονομαστική τάση: 230 V ~
Κατανάλωση ενέργειας: 2300 W
Αριθμός παραγγελίας: 0660P000

Συχνότητα: 60 Hz

Ταχύτητα ρελαντί: 7500

min-1

Ονομαστική ταχύτητα: 4300 min

-1

Μέγιστη διάμετρος δίσκου: 200 mm

Υποδοχή εργαλείων: 22,2 mm

Μέγιστο βάθος κοπής: 63 mm

(με διαμαντένιο δίσκο κοπής ∅200mm και χωρίς οδηγό)

Κατηγορία προστασίας: Ⅱ

Βαθμός προστασίας: IP 20

Βάρος: περίπου 7,7 kg

Καταστολή ραδιοφωνικών παρεμβολών σύμφωνα με: EN 55014 και

EN 61000

Διαθέσιμα αξεσουάρ:

Αριθμός παραγγελίας:
Διαμαντένιος δίσκος κοπής 180mm 37443000
Διαμαντένιος δίσκος κοπής 200mm 37444000
Σιδηροτροχιά οδηγού 750mm	37461000
Σιδηροτροχιά οδηγού 1500mm	37462000
Λωρίδα σύνδεσης για τη ράγα οδήγησης	37463000
Σετ 2 στηριγμάτων αναρρόφησης για ράγα οδήγησης	37464000
Ηλεκτρική σκούπα υγρού/στεγνού DSS 35 M iP	09919000

Πεδίο εφαρμογής της παράδοσης

EDS 181 με διαμαντένιο δίσκο κοπής ∅ 180mm, εργαλείο εγκατάστασης και οδηγίες λειτουργίας σε θήκη μηχανήματος.

Προβλεπόμενη χρήση

Το διαμαντένιο πριόνι υγρού/ξηρού τύπου προορίζεται για επαγγελματική χρήση. Επιτρέπεται η λειτουργία του μόνο πλήρως συναρμολογημένου σύμφωνα με τις οδηγίες συναρμολόγησης. Το EDS 181 χρησιμοποιείται με τον κατάλληλο διαμαντένιο δίσκο κοπής για την κοπή φυσικών λίθων όπως γρανίτη, μάρμαρο, προϊόντα σκυροδέματος όπως πλάκες βεράντας, άκρες γκαζόν και terrazzo καθώς και για την αποκατάσταση αρμών. Για υγρή κοπή, ο δίσκος κοπής διαμαντιών πρέπει να ψύχεται με νερό μέσω της υπάρχουσας παροχής νερού.

Το ηλεκτρικό εργαλείο επιτρέπεται να χρησιμοποιείται για ξηρή κοπή μόνο σε συνδυασμό με ηλεκτρική σκούπα κλάσης σκόνης Μ. Χρησιμοποιείτε μόνο διαμαντένιους δίσκους κοπής που συνιστώνται από τον κατασκευαστή.

Οδηγίες ασφαλείας

Η ασφαλής εργασία με τη συσκευή είναι δυνατή μόνο εάν διαβάσετε πλήρως τις οδηγίες λειτουργίας και ακολουθήσετε αυστηρά τις οδηγίες που περιέχονται σε αυτές.

Επιπλέον, πρέπει να τηρούνται οι γενικές οδηγίες ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Λάβετε πρακτικές οδηγίες πριν από την πρώτη χρήση. Φυλάξτε όλες τις πληροφορίες ασφαλείας και τις οδηγίες για μελλοντική αναφορά.

Εργαστείτε με αυτοσυγκέντρωση και ασκήστε προσοχή. Διατηρήστε το χώρο εργασίας σας καθαρό και αποφύγετε επικίνδυνες καταστάσεις.

Λάβετε προφυλάξεις για την προστασία του χειριστή.

Εάν το καλώδιο σύνδεσης καταστραφεί ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από το δίκτυο. Ποτέ μη λειτουργείτε τη συσκευή με κατεστραμμένο καλώδιο σύνδεσης.

Η συσκευή δεν πρέπει να είναι υγρή και δεν πρέπει να λειτουργεί σε υγρό περιβάλλον.

■ Μην εργάζεστε κοντά σε εξαιρετικά εύφλεκτες ή εκρηκτικές ουσίες.
- Τα υλικά που περιέχουν αμίαντο δεν πρέπει να υποβάλλονται σε επεξεργασία.
▪ Δεν επιτρέπεται η χειραγώγηση της συσκευής.
- Ποτέ μη λειτουργείτε τη συσκευή χωρίς το προστατευτικό κάλυμμα τοποθετημένο.
Ελέγχετε τη συσκευή, το καλώδιο και το φις πριν από κάθε χρήση. Επιδιορθώνετε τις ζημιές μόνο από ειδικό. Τοποθετείτε το φις στην πρίζα μόνο όταν η συσκευή είναι απενεργοποιημένη.
▪ Λειτουργήστε τη συσκευή σε εξωτερικούς χώρους μέσω ενός διακόπτη ρεύματος υπολειπόμενου ρεύματος με μέγιστη ονομαστική τιμή 30 mA.
- Αποσυνδέστε το φις από το δίκτυο και ελέγξτε ότι ο διακόπτης είναι απενεργοποιημένος εάν το μηχάνημα μένει χωρίς επιτήρηση, π.χ. κατά τη διάρκεια εργασιών συναρμολόγησης και αποσυναρμολόγησης, σε

περίπτωση πτώσης τάσης, κατά την τοποθέτηση ή εγκατάσταση ενός εξαρτήματος.

- Απενεργοποιήστε το μηχάνημα εάν σταματήσει για οποιονδήποτε λόγο. Με τον τρόπο αυτό θα αποτρέψετε την ξαφνική εκκίνηση του μηχανήματος όταν αυτό είναι αφύλακτο.

Μην χρησιμοποιείτε τη συσκευή εάν οποιοδήποτε μέρος του περιβλήματος είναι ελαττωματικό ή εάν ο διακόπτης, το καλώδιο τροφοδοσίας ή το φις έχουν υποστεί ζημιά.

Ελέγξτε ότι η ταχύτητα που αναγράφεται στο δίσκο είναι ίση ή μεγαλύτερη από την ταχύτητα του μηχανήματος.

Χρησιμοποιείτε μόνο διαμαντένιους δίσκους κοπής για το ηλεκτρικό εργαλείο.

- Οι διαμαντένιοι δίσκοι κοπής επιτρέπεται να χρησιμοποιούνται μόνο για τις συνιστώμενες εφαρμογές. Για παράδειγμα, μην αλέθετε ποτέ με την πλαϊνή πλευρά ενός δίσκου κοπής.

- Οι δίσκοι κοπής πρέπει να αποθηκεύονται και να χειρίζονται προσεκτικά σύμφωνα με τις οδηγίες του κατασκευαστή.

- Οι δίσκοι κοπής, οι φλάντζες ή άλλα εξαρτήματα πρέπει να εφαρμόζουν ακριβώς στον άξονα λείανσης του ηλεκτρικού εργαλείου σας.

Ελέγξτε τα αξεσουάρ πριν από τη χρήση.Μην χρησιμοποιείτε σπασμένα, ραγισμένα ή με άλλο τρόπο κατεστραμμένα προϊόντα.

- Βεβαιωθείτε ότι το εργαλείο είναι σωστά τοποθετημένο και ασφαλισμένο πριν από τη χρήση και αφήστε το εργαλείο να λειτουργήσει στο ρελαντί για περίπου 30 δευτερόλεπτα σε ασφαλή θέση. Απενεργοποιήστε το αμέσως εάν εμφανιστούν σημαντικοί κραδασμοί ή εάν εντοπιστούν άλλα ελαττώματα.

- Όταν εργάζεστε, να οδηγείτε πάντα το καλώδιο δικτύου, το καλώδιο επέκτασης και τον εύκαμπτο σωλήνα αναρρόφησης προς τα πίσω μακριά από τη συσκευή.

■ Βεβαιωθείτε ότι ο δίσκος διαμαντιών δεν έρχεται σε επαφή με το τεμάχιο εργασίας πριν από την ενεργοποίηση.

■ Περιμένετε μέχρι ο δίσκος διαμαντιού να φτάσει σε πλήρη ταχύτητα πριν ξεκινήσετε την κοπή.

■ Προσοχή! Το εργαλείο συνεχίζει να λειτουργεί και μετά την απενεργοποίηση του μηχανήματος.

Αφού ολοκληρώσετε τη διαδικασία κοπής, αφήστε το δίσκο διαμαντιού να σταματήσει πριν κατεβάσετε το μηχάνημα.

■ Μην φρενάρετε το εργαλείο ασκώντας πλευρική πίεση στο δίσκο διαμαντιού.

■ Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο.

■ Μην πιάνετε τα περιστρεφόμενα μέρη.

▪ Άτομα κάτω των 16 ετών δεν πρέπει να χρησιμοποιούν τη συσκευή.

Φοράτε προστασία ακοής και σκόνης, γυαλιά ασφαλείας και προστατευτικά γάντια όταν εργάζεστε με αυτό το μηχάνημα.
■ Βεβαιωθείτε ότι οι άνθρωποι που βρίσκονται στην περιοχή εργασίας δεν κινδυνεύουν από ιπτάμενα σωματίδια.
▪ Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.
- Τα ηλεκτρικά εργαλεία πρέπει να επιθεωρούνται από ειδικό σε τακτά χρονικά διαστήματα.

Για περαιτέρω οδηγίες ασφαλείας, ανατρέξτε στο συνημμένο!

Ηλεκτρική σύνδεση

Το EDS 181 είναι σχεδιασμένο σε κατηγορία προστασίας Ι. Για την προστασία του χειριστή, το μηχάνημα επιτρέπεται να λειτουργεί μόνο μέσω μιας συσκευής ρεύματος κατάλοιπου κατά τη διάρκεια της υγρής κοπής. Για το λόγο αυτό, η συσκευή παραδίδεται στάνταρ με έναν διακόπτη PRCD ενσωματωμένο στο καλώδιο.

Προσοχή!

• Ο διακόπτης PRCD δεν πρέπει να βυθίζεται στο νερό.
  Μην χρησιμοποιείτε τον διακόπτη κυκλώματος PRCD για την ενεργοποίηση και απενεργοποίηση του μηχανήματος.
  ■ Πριν από την έναρξη των εργασιών, ελέγξτε τη σωστή λειτουργία πατώντας το κουμπί TEST.

Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η τάση και η συχνότητα του δικτύου αντιστοιχούν στα δεδομένα που αναφέρονται στην πινακίδα τύπου. Επιτρέπονται αποκλίσεις τάσης + 6 % και - 10 %.

Χρησιμοποιείτε μόνο καλώδια επέκτασης με επαρκή διατομή. Μια ανεπαρκής διατομή μπορεί να οδηγήσει σε υπερβολική απώλεια ισχύος και υπερθέρμανση του μηχανήματος και του καλωδίου

Το μηχάνημα διαθέτει περιοριστή ρεύματος εκκίνησης που αποτρέπει την ακούσια ενεργοποίηση των ασφαλειοδιακοπτών ταχείας λειτουργίας.

Το διαμαντοπρίονο EDS 181 είναι εξοπλισμένο με διακόπτη με κλειδαριά ενεργοποίησης για την αποφυγή ακούσιας ενεργοποίησης.

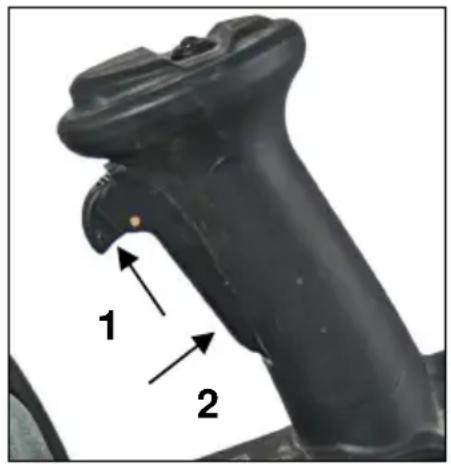

1 2

Ενεργοποίηση: Διακόπτης On/Off στο μπροστινό μέρος διαφάνεια (1) και στη συνέχεια πατήστε (2)

Απενεργοποίηση: Αφήστε τον διακόπτη ενεργοποίησης/απενεργοποίησης.

Οδηγίες εργασίας

Μην φορτώνετε το ηλεκτρικό εργαλείο τόσο πολύ ώστε να ακινητοποιείται.

Για να εργάζεστε με όσο το δυνατόν λιγότερη σκόνη, συνιστούμε να ρυθμίζετε το πριόνι στο μέγιστο βάθος κοπής στη λειτουργία ξηρής κοπής. Αυτό εξασφαλίζει τη βέλτιστη απορρόφηση της σκόνης.

Χρησιμοποιείτε μόνο συνδυασμούς δίσκου κοπής διαμαντιών και ηλεκτρικής σκούπας σκόνης κατηγορίας Μ που συνιστώνται από την ΕΙΒΕΝΖΟСΚ. Άλλοι συνδυασμοί μπορεί να οδηγήσουν σε χειρότερη συλλογή και διαχωρισμό της σκόνης.

Για κοπές με μειωμένο βάθος κοπής, συνιστούμε την υγρή κοπή.

Ρυθμίστε το βάθος κοπής, βλέπε ενότητα "Ρύθμιση του βάθους κοπής".

Κρατήστε το εργαλείο με το δεξί σας χέρι στη λαβή του διακόπτη και με το αριστερό σας χέρι στην μπροστινή λαβή. Τοποθετήστε το παπούτσι ολίσθησης πάνω στο προς κοπή τεμάχιο χωρίς να έρθει σε επαφή με αυτό ο διαμαντένιος δίσκος.

έρχεται σε επαφή με το δίσκο. Στη συνέχεια, ενεργοποιήστε το εργαλείο και περιμένετε μέχρι ο δίσκος διαμαντιού να φτάσει σε πλήρη ταχύτητα. Τώρα πιέστε το

Προωθήστε το εργαλείο επίπεδα και ομοιόμορφα πάνω στην επιφάνεια του τεμαχίου μέχρι να ολοκληρωθεί η κοπή. Για να επιτύχετε καθαρές κοπές, διατηρήστε μια ευθεία γραμμή κοπής και σταθερή ταχύτητα πρόωσης. Καμπύλες κοπές δεν είναι δυνατές, διαφορετικά ο διαμαντένιος δίσκος κοπής θα μπλοκάρει στο τεμάχιο εργασίας.

Μια αισθητή επιβράδυνση στην πρόοδο της εργασίας και ένας περιφερειακός δακτύλιος σπινθήρων είναι ενδείξεις ότι οι δίσκοι κοπής διαμαντιών έχουν αμβλυνθεί. Μπορείτε να τους ξαναακονίσετε κάνοντας

σύντομες κοπές σε λειαντικό υλικό, π.χ. ασβεστολιθικό τούβλο ή την αδαμαντοφόρα πέτρα ακονίσματος Eibenstock.

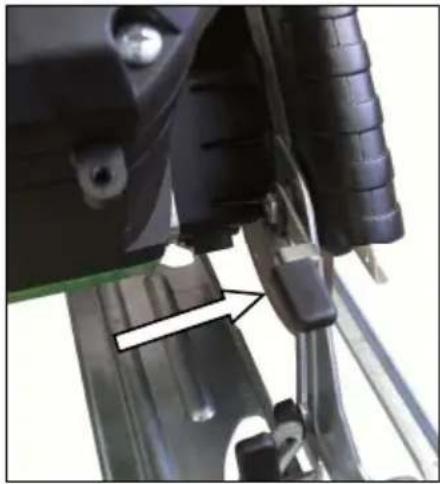

Ρύθμιση του βάθους κοπής

ΠΡΟΣΟΧΗ!

Κίνδυνος σύνθλιψης

Απελευθερώστε το μοχλό στον οδηγό βάθους και ρυθμίστε το παπούτσι ολίσθησης προς τα πάνω ή προς τα κάτω.

Κλειδώστε το παπούτσι ολίσθησης στο επιθυμητό βάθος κοπής κλείνοντας το μοχλό. Για να επιτευχθεί το μέγιστο βάθος κοπής 63 mm (με διαμαντένιο δίσκο κοπής ∅ 200 mm - ειδικό εξάρτημα), ο περιοριστής βάθους κοπής πρέπει να αφαιρεθεί (βλέπε ενότητα Λειτουργία βύθισης).

Βάθη κοπής:

Δίσκοι - ∅ Γωνία Σιδηροτροχιάοδηγού			μέγιστο πάχος υλικού
180 mm 90°	óχι 53 mm
180 mm 45°	óχι 35 mm
180 mm 90°	Ναι 50 mm
180 mm 45°	Ναι 32 mm
200 mm 90°	óχι 63 mm
200 mm 45°	óχι 40 mm
200 mm 90°	Ναι 60 mm
200 mm 45°	Ναι 37 mm

Κοπές σε γωνία

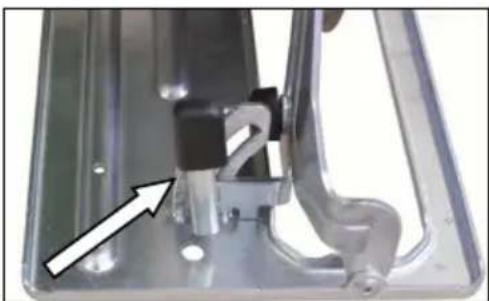

Χαλαρώστε τους δύο μοχλούς στις κλίμακες γωνίας στο συρόμενο παπούτσι.

Γείρετε το εργαλείο στην επιθυμητή γωνία (0 - 45°) και, στη συνέχεια, κλείστε ξανά και τους δύο μοχλούς.

Φράχτης Rip

Ο φράκτης σχισίματος επιτρέπει την πραγματοποίηση κοπών ακριβείας.

Απλώς πιέστε τον φράκτη σχισίματος σταθερά στην άκρη του τεμαχίου εργασίας και ασφαλίστε τον με τη βίδα ασφάλισης στο μπροστινό μέρος του συρόμενου μπλοκ.

Οι ράγες οδήγησης (750 mm και 1500 mm) διατίθενται ως αξεσουάρ για κοπές απόλυτης ακρίβειας, ειδικά για μεγαλύτερα μήκη κοπής.

Λειτουργία βύθισης

Μπορείτε να εισχωρήσετε στο υλικό με το διαμαντοπρίονο για να δημιουργήσετε εγκοπές ή να ανακαινίσετε αρμούς.

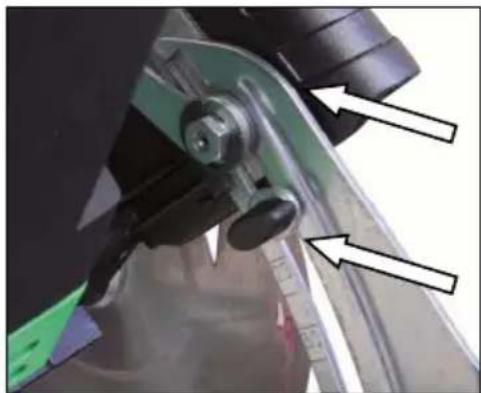

Για να το κάνετε αυτό, ρυθμίστε το επιθυμητό βάθος κοπής χρησιμοποιώντας τον περιοριστή βάθους κοπής (βλέπε βέλος).

Για την εφαρμογή αυτή, τοποθετήστε το στη ρύθμιση βάθους (βλ. εικόνα).

Μετακινήστε το πέδιλο ολίσθησης στην επιθυμητή θέση (επιθυμητό μέγιστο βάθος κοπής) και ασφαλίστε τον περιοριστή βάθους κοπής ακριβώς κάτω από το μοχλό ρύθμισης βάθους κοπής.

Ο μοχλός πρέπει να είναι ανοικτός κατά τη διάρκεια της βύθισης.

Τοποθετήστε το μηχάνημα πάνω στο τεμάχιο εργασίας.

Ενεργοποιήστε το μηχάνημα χωρίς ο δίσκος κοπής διαμαντιών να αγγίζει το τεμάχιο και βυθιστείτε στο τεμάχιο.

Μετά την κοπή, αφαιρέστε το υλικό πριν απενεργοποιήσετε το μηχάνημα.

Δουλέψτε ιδιαίτερα προσεκτικά εδώ!

Προσοχή!

Η λειτουργία βύθισης είναι δυνατή μόνο όταν χρησιμοποιείται δίσκος κοπής διαμαντιών με διάμετρο 180 mm.

Το ακριβές βάθος κοπής εξαρτάται από τη φθορά των διαμαντένιων τμημάτων. Εάν είναι απαραίτητο, το απαιτούμενο βάθος κοπής πρέπει να ελέγχεται μετά τη ρύθμιση με τη χρήση της κλίμακας με χειροκίνητη μέτρηση και να διορθώνεται ανάλογα.

Στεγνό κόψιμο

Η σκόνη που παράγεται κατά την εργασία είναι επιβλαβής για την υγεία. Συνεπώς, πρέπει να χρησιμοποιείται ηλεκτρική σκούπα και να φοράτε μάσκα σκόνης κατά την κοπή.

Η αντίστοιχη ηλεκτρική σκούπα υγρού/στεγνού DSS 35 Μ iP διατίθεται ως αξεσουάρ. Συνδέεται απευθείας στο σύνδεσμο που υπάρχει στο καπάκι της αναρρόφησης.

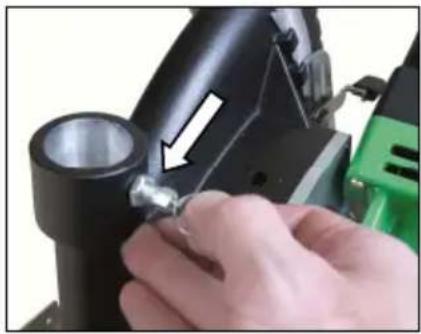

Για να στερεώσετε με ασφάλεια τον εύκαμπτο σωλήνα αναρρόφησης, μπορείτε να τον ασφαλίσετε κατά της ολίσθησης χρησιμοποιώντας τη στερέωση του εύκαμπτου σωλήνα.

Η απαραίτητη οπή στο σωλήνα αναρρόφησης πρέπει να διανοιχθεί ως εξής:

Εισάγετε τον εύκαμπτο σωλήνα αναρρόφησης στο άνοιγμα αναρρόφησης του καπό.

Σημειώστε το βάθος εισαγωγής με ένα στυλό.

Ανοίξτε μια οπή ∅ 6 mm στο ακροφύσιο του σωλήνα 13 mm από αυτό το σημείο (γραμμή).

Υγρή κοπή

Εάν ο διαμαντένιος δίσκος κοπής δεν ψύχεται επαρκώς με νερό, τα διαμαντένια τμήματα μπορεί να θερμανθούν, καταστρέφοντάς τα και αποδυναμώνοντάς τα. Επομένως, θα πρέπει πάντα να βεβαιώνεστε ότι η παροχή νερού δεν είναι φραγμένη.

Για να τροφοδοτήσετε το μηχάνημα με νερό, προχωρήστε ως εξής:

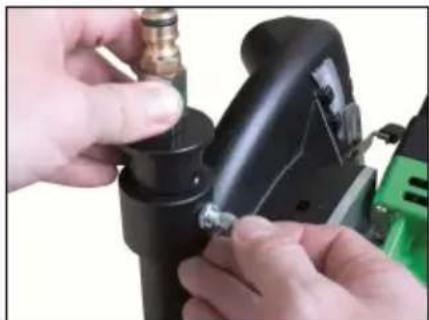

Η σύνδεση νερού συνδέεται στο ακροφύσιο του προστατευτικού καλύμματος.

Για να το κάνετε αυτό, τραβήξτε το δακτύλιο στερέωσης κατά την εισαγωγή της σύνδεσης και γυρίστε τη σύνδεση νερού μέχρι να ασφαλίσει η στερέωση στην αντίστοιχη οπή.

■ Συνδέστε το μηχάνημα στην παροχή νερού ή σε ένα δοχείο νερού υπό πίεση χρησιμοποιώντας το βύσμα σύνδεσης GARDENA.
- Λειτουργείτε το μηχάνημα μόνο με καθαρό νερό και επαρκή παροχή νερού.
■ Προσοχή! Η μέγιστη πίεση του νερού δεν πρέπει να υπερβαίνει τα 3 bar!
■ Βεβαιωθείτε ότι τα τμήματα έχουν κρυώσει επαρκώς. Εάν το νερό της γεώτρησης είναι διαυγές, τα τμήματα έχουν ψυχθεί επαρκώς.
▪ Αδειάστε το σύστημα νερού εάν υπάρχει κίνδυνος παγετού.

Αλλαγή εργαλείου

Προσοχή!

Οι διαμαντένιοι δίσκοι κοπής, οι δίσκοι αποστάτη και τα παξιμάδια φλάντζας μπορεί να θερμανθούν κατά τη χρήση. Μπορεί να κάψετε τα χέρια σας ή να κοπείτε ή να σκιστείτε στα τμήματα.

Επομένως, χρησιμοποιείτε πάντα προστατευτικά γάντια όταν αλλάζετε εργαλεία.

Προσοχή!

Αποσυνδέστε το φις από την πρίζα πριν εργαστείτε στη συσκευή!

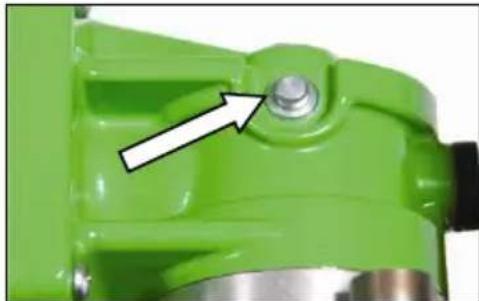

Πατήστε το κουμπί κλειδώματος της ατράκτου για να κλειδώσετε την άτρακτο εργασίας.

Χειριστείτε το κλείδωμα της ατράκτου μόνο όταν η άτρακτος εργασίας είναι ακίνητη.

Διαφορετικά, το ηλεκτρικό εργαλείο μπορεί να υποστεί ζημιά.

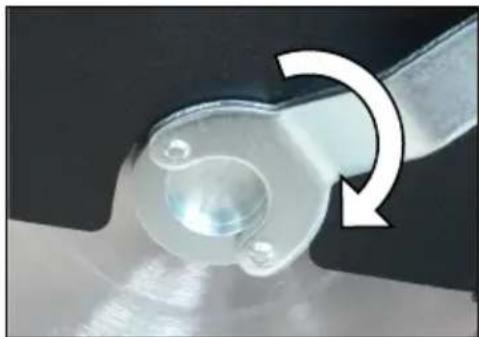

Ανοίξτε τη βίδα σύσφιξης με το κλειδί για την πρόσοψη και αφαιρέστε το δίσκο κοπής διαμαντιών από την άτρακτο εργασίας.

Καθαρίστε την άτρακτο εργασίας και όλα τα εξαρτήματα που πρόκειται να συναρμολογηθούν.

Τοποθετήστε τον νέο δίσκο κοπής διαμαντιών στην άτρακτο εργασίας.

Κατά την τοποθέτηση του δίσκου κοπής διαμαντιών, βεβαιωθείτε ότι τα βέλη κατεύθυνσης περιστροφής του δίσκου κοπής διαμαντιών και η κατεύθυνση περιστροφής του ηλεκτρικού εργαλείου (βλέπε βέλος κατεύθυνσης περιστροφής στο προστατευτικό κάλυμμα) ταιριάζουν.

Πατήστε το κουμπί ασφάλισης της ατράκτου, ξεβιδώστε τη βίδα σύσφιξης και σφίξτε την με το κλειδί προσώπου.

Βεβαιωθείτε ότι το κλείδωμα της ατράκτου έχει αποδεσμευτεί περιστρέφοντας ελαφρά την άτρακτο εργασίας πριν ενεργοποιήσετε τη συσκευή.

Αφήστε το μηχάνημα να λειτουργήσει για λίγο σε ασφαλή θέση. Εάν το εργαλείο λειτουργεί ανομοιόμορφα, σταματήστε αμέσως την εργασία.

Προστασία υπερφόρτωσης

Το διαμαντοπρίονο υγρού/ξηρού τύπου είναι εξοπλισμένο με ηλεκτρονική και θερμική προστασία υπερφόρτωσης για την προστασία του χειριστή, του κινητήρα και του εργαλείου.

Ηλεκτρονικό:

Για να προειδοποιήσει τον χειριστή για την υπερφόρτωση της συσκευής Λόγω υπερβολικής πίεσης επαφής, η λαβή του διακόπτη Εγκατεστημένη δίοδος εκπομπής φωτός. Στο ρελαντί και σε κανονικές Το φορτίο δεν εμφανίζεται. Σε περίπτωση υπερφόρτωσης η δίοδος ανάβει με κόκκινο χρώμα. Σε αυτή την περίπτωση, το μηχάνημα πρέπει να απαλλαγή. Εάν η κόκκινη ένδειξη δεν παρατηρηθεί για μεγαλύτερο χρονικό διάστημα απενεργοποιείται αυτόματα μέσω των ηλεκτρονικών του μηχανήματος. Μετά την ανακούφιση από το φορτίο και Ο διακόπτης της συσκευής μπορεί να ενεργοποιηθεί κανονικά. συνεχίζουν να εργάζονται.

Θερμικό:

'Ενα θερμοστοιχείο προστατεύει τον κινητήρα από καταστροφή σε περίπτωση παρατεταμένης υπερφόρτωσης. Σε αυτή την περίπτωση, η μηχανή απενεργοποιείται αυτόματα και μπορεί να επανεκκινήσει μόνο αφού κρυώσει (περίπου 2 λεπτά). Πατήστε τον διακόπτη ενεργοποίησης/απενεργοποίησης! Ο χρόνος ψύξης εξαρτάται από τη θέρμανση της περιέλιξης του κινητήρα και τη θερμοκρασία περιβάλλοντος.

Φροντίδα και συντήρηση

Τραβάτε πάντα το φις από το φις δικτύου πριν ξεκινήσετε εργασίες συντήρησης ή επισκευής!

Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό που είναι κατάλληλο βάσει της εκπαίδευσης και της εμπειρίας του.

Η συσκευή πρέπει να ελέγχεται από εξειδικευμένο ηλεκτρολόγο μετά από κάθε επισκευή.

Το ηλεκτρικό εργαλείο έχει σχεδιαστεί έτσι ώστε να απαιτεί ελάχιστη φροντίδα και συντήρηση. Ωστόσο, πρέπει πάντα να τηρούνται τα ακόλουθα σημεία:

■ Το ηλεκτρικό εργαλείο και οι σχισμές εξαερισμού πρέπει πάντα να διατηρούνται καθαρά.
- Όταν εργάζεστε, βεβαιωθείτε ότι δεν υπάρχουν ξένα αντικείμενα στο εσωτερικό του ηλεκτρικού εργαλείου.
■ Σε περίπτωση βλάβης της συσκευής, οι επισκευές μπορούν να πραγματοποιηθούν μόνο από εξουσιοδοτημένο συνεργείο.

Η υπηρεσία εξυπηρέτησης πελατών θα απαντήσει στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας, καθώς και με τα ανταλλακτικά.

Η ομάδα συμβούλων εφαρμογών της EIBENSTOCK θα χαρεί να σας βοηθήσει με οποιαδήποτε απορία έχετε σχετικά με τα προϊόντα μας και τα αξεσουάρ τους.

Προστασία του περιβάλλοντος

Ανάκτηση πρώτων υλών αντί για διάθεση αποβλήτων

Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή πρέπει να παραδίδεται σε ανθεκτική συσκευασία. Η συσκευασία, η συσκευή και τα αξεσουάρ πρέπει να είναι κατασκευασμένα από ανακυκλώσιμα υλικά και να απορρίπτονται αναλόγως.

Τα πλαστικά μέρη της συσκευής φέρουν σήμανση. Αυτό επιτρέπει τη φιλική προς το περιβάλλον, ταξινομημένη απόρριψη μέσω των παρεχόμενων εγκαταστάσεων συλλογής.

Μόνο για τις χώρες της ΕΕ

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό δίκαιο, τα χρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Θόρυβος / Δονήσεις

Μετρούμενες τιμές θορύβου που προσδιορίζονται σύμφωνα με το πρότυπο EN 62841.

Το σταθμισμένο επίπεδο θορύβου Α του ηλεκτρικού εργαλείου είναι συνήθως:

Επίπεδο ηχητικής πίεσης LpA 83 dB(A)

Φορέστε προστασία ακοής!

Συνολικές τιμές δόνησης α h και αβεβαιότητα Κ που προσδιορίζονται σύμφωνα με

EN 62841:

Τιμή εκπομπής κραδασμών αh 2,6 m/s²

Αβεβαιότητα Κ 1,3 m/s ^2

Το καθορισμένο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές, με διαφορετικά εργαλεία εισαγωγής ή ανεπαρκή συντήρηση, το επίπεδο κραδασμών ενδέχεται να αποκλίνει. Αυτό μπορεί να αυξήσει σημαντικά το φορτίο κραδασμών καθ' όλη τη διάρκεια της περιόδου εργασίας. Για την ακριβή εκτίμηση του φορτίου κραδασμών, θα πρέπει να λαμβάνονται υπόψη και οι χρόνοι κατά τους οποίους η συσκευή είναι απενεργοποιημένη ή λειτουργεί αλλά δεν χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά το φορτίο κραδασμών κατά τη διάρκεια ολόκληρης της περιόδου εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπτώσεις των δονήσεων, όπως Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εισαγωγής, διατήρηση των χεριών ζεστά, οργάνωση των διαδικασιών εργασίας.

Προστασία από τη σκόνη

Η σκόνη από υλικά όπως η βαφή με βάση το μόλυβδο, ορισμένα είδη ξύλου, ορυκτά και μέταλλα μπορεί να είναι επιβλαβής για την υγεία. Το άγγιγμα ή η εισπνοή των σκονών μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και αναπνευστικές παθήσεις στον χρήστη ή σε άτομα που βρίσκονται κοντά. Ορισμένες σκόνες, όπως η σκόνη δρυός ή οξιάς, θεωρούνται καρκινογόνες, ιδίως σε συνδυασμό με πρόσθετα για την επεξεργασία του ξύλου (χρωμικά, συντηρητικά ξύλου). Το υλικό που περιέχει αμίαντο επιτρέπεται να χειρίζεται μόνο από ειδικούς.

Εάν είναι δυνατόν, χρησιμοποιήστε σύστημα αναρρόφησης σκόνης.
Για να επιτύχετε υψηλό βαθμό απορρόφησης της σκόνης, χρησιμοποιήστε μαζί με αυτό το ηλεκτρικό εργαλείο τη βιομηχανική σκούπα (κλάση σκόνης Μ) για σκόνη ξύλου ή/και ορυκτής σκόνης.
■ Βεβαιωθείτε ότι ο χώρος εργασίας αερίζεται καλά.
■ Συνιστάται η χρήση μάσκας αναπνοής με φίλτρο κατηγορίας P2.

Εγγύηση

Σύμφωνα με τους γενικούς μας όρους παράδοσης, ισχύει περίοδος εγγύησης 12 μηνών για υλικά ελαττώματα σε συναλλαγές με επιχειρήσεις (απόδειξη με τιμολόγιο ή δελτίο αποστολής). Εξαιρούνται οι ζημιές που οφείλονται σε φυσική φθορά, υπερφόρτωση ή ακατάλληλο χειρισμό. Οι ζημιές που προκαλούνται από υλικά ή κατασκευαστικά ελαττώματα αποκαθίστανται δωρεάν με επισκευή ή αντικατάσταση. Παράπονα μπορούν να αναγνωριστούν μόνο εάν η συσκευή αποσταλεί στον προμηθευτή ή σε εξουσιοδοτημένο συνεργείο Eibenstock χωρίς να αποσυναρμολογηθεί.

ΕΕ - Δήλωση συμμόρφωσης

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται στην ενότητα "Τεχνικά στοιχεία" συμμορφώνεται με τα ακόλουθα πρότυπα ή τυποποιητικά έγγραφα:

EN 62841-1:2023-03

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

σύμφωνα με τους κανονισμούς 2011/65/ΕΕ, 2014/30/ΕΕ, 2006/42/ΕΚ

Επισυνάπτεται τεχνικός φάκελος (2006/42/EK):

Επικεφαλής Μηχανολογίας

Με την επιφύλαξη αλλαγών χωρίς προειδοποίηση.

Ihr Fachhändler Your distributor Votre marchand spécialisé Il vostro rivenditore specializzato Uw distributeur Din forhandler Ο εξειδικευμένος αντιπρόσωπός σας
