BEDIENUNGSANLEITUNG EDS 181 Eibenstock

EIBENSTOCK Elektrowerkzeuge

D Originalbetriebsanleitung 3 – 16
GB Original Instructions.... 17 – 29
F Notice originale 30 – 42
IT Istruzioni d'uso originali.... 43 – 56
NL Oorspronkelijke gebruiksaanwijzing..... 57 – 68
DK Original brugsanvisning.... 69 – 80
GR Πρωτότυπες οδηγίες λειτουργίας.... 81 – 94

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

Diamant-Nass-Trockensäge EDS 181

Nennspannung: 230 V ~
Leistungsaufnahme: 2300 W
Bestellnummer: 0660P000

Frequenz: 50 - 60 Hz

Leerlaufdrehzahl: 7500 min -1

Nenndrehzahl: 4300 min -1

Maximaler Scheibendurchmesser: 200 mm

Werkzeugaufnahme: ∅ 22,2 mm

Schnitttiefe max.: 63 mm

(mit Diamanttrennscheibe ∅200mm

und ohne Führungsschiene)

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 7,7 kg

Funkentstörung nach: EN 55014 und EN 61000

Lieferbares Zubehör:

	Bestellnummer:
Diamanttrennscheibe 180mm	37443000
Diamanttrennscheibe 200mm	37444000
Führungsschiene 750mm	37461000
Führungsschiene 1500mm	37462000
Verbindungsleiste für Führungsschiene	37463000
2er Set Saughalter für Führungsschiene	37464000
Nass-/Trockensauger DSS 35 M iP	09919000

Lieferumfang

EDS 181 mit Diamanttrennscheibe ∅ 180mm, Montagewerkzeug und Bedienungsanleitung im Maschinenkoffer.

Bestimmungsgemäßer Gebrauch

Die Diamant-Nass-Trockensäge ist für den professionellen Einsatz bestimmt. Sie darf nur kompl. montiert nach Montageanleitung betrieben werden. Die EDS 181 dient unter Verwendung der entsprechenden Diamanttrennscheibe zum Schneiden von Naturstein wie z. B. Granit, Marmor, Betonwaren wie z.B. Terrassenplatten, Rasenkanten und Terrazzo sowie zur Fugensanierung. Beim Nassschnitt muss die Diamanttrennscheibe über die vorhandene Wasserzuführung mit Wasser gekühlt werden.

Das Elektrowerkzeug darf im Trockenschnitt ausschließlich in Verbindung mit einem Sauger der Staubklasse M verwendet werden. Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven Stoffen.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
• Manipulationen am Gerät sind nicht erlaubt.
• Gerät nie ohne montierte Schutzhaube betreiben.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

• Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größer als die Drehzahl der Maschine ist.

• Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.

• Diamant – Trennscheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der Seitenfläche einer Trennscheibe.
• Trennscheiben müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.
• Trennscheiben, Flansche oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeuges passen.
• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse verwenden.
• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
• Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
• Stellen Sie sicher, dass die Diamantscheibe vor dem Einschalten nicht mit dem Werkstück in Berührung kommt.
• Warten Sie, bis die Diamantscheibe die volle Drehzahl erreicht, bevor Sie mit dem Schneiden beginnen.
• Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.
• Nach Beendigung des Schneidvorgangs die Diamantscheibe erst zum Stillstand kommen lassen, bevor Sie die Maschine ablegen.
• Bremsen Sie das Werkzeug nicht durch seitlichen Druck auf die Diamantscheibe ab.
• Tragen Sie das Gerät niemals am Kabel.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

- Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.

• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Die EDS 181 ist in Schutzklasse II ausgeführt. Zum Schutz des Bedieners darf die Maschine im Nassschnitt nur über eine

Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb standardmäßig mit einem im Kabel integrierten PRCD – Schutzschalter geliefert.

Achtung!

• Der PRCD– Schutzschalter darf nicht im Wasser liegen.
• PRCD– Schutzschalter nicht zum Ein- und Ausschalten der Maschine verwenden.
• Vor Arbeitsbeginn die ordnungsgemäße Funktion durch Drücken der TEST– Taste überprüfen.

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Ein-/ Ausschalten

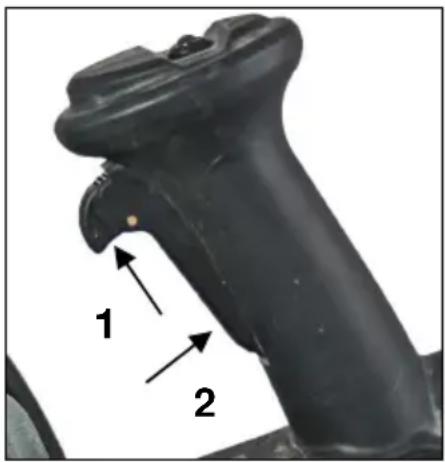

Die Diamantsäge EDS 181 ist mit einem Schalter mit Einschaltssperre gegen unbeabsichtigtes Einschalten ausgestattet.

1 2

Einschalten:

Ein-Aus-Schalter nach vorn schieben (1) und anschließend drücken (2)

Ausschalten:

Ein-Aus-Schalter loslassen

Arbeitshinweise

Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.

Um möglichst staubarm zu arbeiten, empfehlen wir die Säge im Trockenschnitt auf die maximale Schnitttiefe einzustellen. Somit wird eine optimale Absaugung gewährleistet.

Verwenden Sie nur von EIBENSTOCK empfohlene Kombinationen aus Diamanttrennscheibe und Sauger der Staubklasse M. Andere Kombinationen können zu einer schlechteren Erfassung und Abscheidung der Stäube führen.

Bei Schnitten mit reduzierter Schnitttiefe empfehlen wir den Nassschnitt.

Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen“. Halten Sie das Werkzeug mit der rechten Hand am Schaltergriff und mit der linken Hand am Frontgriff fest. Setzen Sie den Gleitschuh auf das zu schneidende Werkstück, ohne dass die Diamantscheibe mit ihm in Berührung kommt. Schalten Sie dann das Werkzeug ein und warten Sie, bis die Diamantscheibe die volle Drehzahl erreicht hat. Schieben Sie nun das Werkzeug flach und gleichmäßig über die Oberfläche des Werkstücks vor, bis der Schnitt vollendet ist. Um saubere Schnitte zu erzielen, halten Sie eine gerade Schnittlinie und eine gleichmäßige Vorschubgeschwindigkeit ein. Kurvenschnitte sind nicht möglich, da die Diamant – Trennscheibe sonst im Werkstück verkantet.

Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz sind Anzeichen für stumpf gewordene Diamanttrennscheiben. Sie können diese durch kurze Schnitte in abrasivem Material z. B. Kalksandstein oder den Eibenstock-Diamantschärfstein wieder schärfen.

Schnitttiefe einstellen

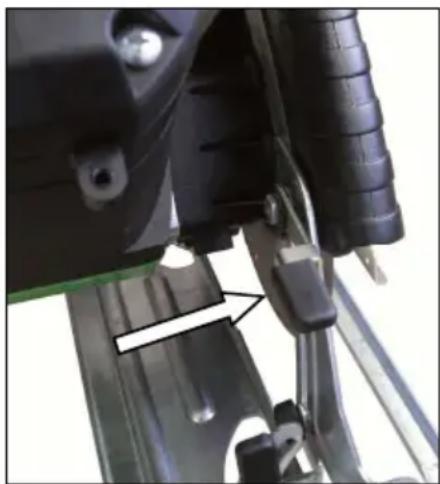

ACHTUNG! Quetschgefahr

Lösen Sie den Hebel an der Tiefenführung, und verstellen Sie den Gleitschuh nach oben oder unten.

Arretieren Sie den Gleitschuh an der gewünschten Schnitttiefe durch Schließen des Hebels.

Zum Erreichen der maximalen Schnitttiefe von 63 mm (mit Diamanttrennscheibe ∅ 200mm – Sonderzubehör) muss der Schnitttiefen- begrenzer entfernt werden (siehe Abschnitt Eintauchfunktion).

Schnitttiefen:

Scheiben - ∅ Winkel Führungsschiene max. Materialstärke
180 mm 90°	nein 53 mm
180 mm 45°	nein 35 mm
180 mm 90°	ja 50 mm
180 mm 45°	ja 32 mm
200 mm 90°	nein 63 mm
200 mm 45°	nein 40 mm
200 mm 90°	ja 60 mm
200 mm 45°	ja 37 mm

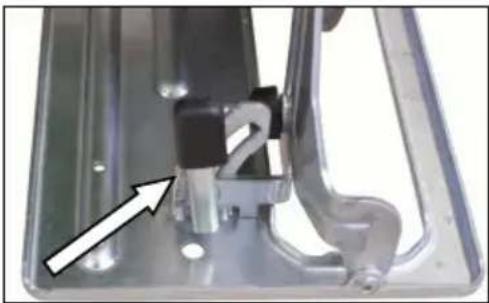

Gehrungsschnitte

Lösen Sie die beiden Hebel an den Winkelskalen am Gleitschuh.

Neigen Sie das Werkzeug auf den gewünschten Winkel (0 - 45°), und schließen Sie dann beide Hebel wieder.

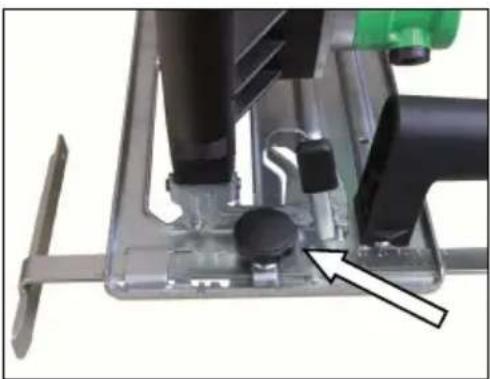

Parallelanschlag

Der Parallelanschlag ermöglicht die Ausführung genauer Schnitte.

Schieben Sie den Parallelanschlag einfach satt anliegend gegen die Werkstückkante, und sichern Sie ihn mit der Feststellschraube an der Vorderseite des Gleitschuhs.

Für absolut exakte Schnitte, insbesondere bei größeren Schnittlängen, sind Führungsschienen (750mm und 1500mm) als Zubehör erhältlich.

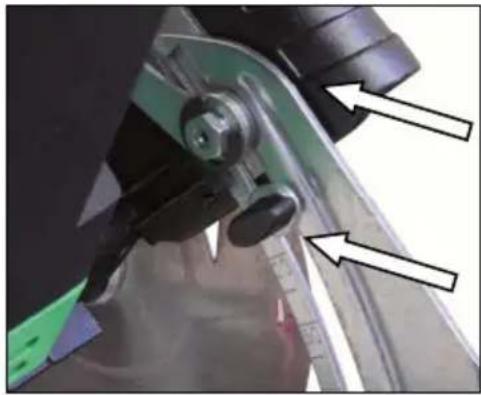

Eintauchfunktion

Zum Erstellen von Ausschnitten oder auch zur Fugensanierung können Sie mit der Diamantsäge ins Material eintauchen.

Dafür stellen Sie die gewünschte Schnitttiefe mithilfe des Schnitttiefenbegrenzers (siehe Pfeil) ein. Diesen montieren Sie für diese Anwendung an der Tiefeneinstellung (siehe Abb.).

Bringen Sie den Gleitschuh in die gewünschte Position (gewünschte max. Schnitttiefe) und arretieren Sie den Schnitttiefenbegrenzer unmittelbar unterhalb des Hebels der Schnitttiefeneinstellung.

Der Hebel muss beim Eintauchen geöffnet sein.

Setzten Sie die Maschine auf das Werkstück.

Schalten Sie die Maschine ein, ohne dass die Diamanttrennscheibe das Werkstück berührt und tauchen Sie in das Werkstück ein.

Tauchen Sie nach dem Schnitt aus dem Material aus bevor Sie die Maschine abschalten.

Arbeiten Sie hier besonders umsichtig!

Achtung!

Die Eintauchfunktion ist nur beim Einsatz einer Diamanttrennscheibe mit 180mm Durchmesser möglich.

Die genaue Schnitttiefe ist abhängig von der Abnutzung der Diamantsegmente. Gegebenenfalls muss die erforderliche Schnitttiefe nach Einstellung anhand der Skala durch manuelles Messen kontrolliert und entsprechend korrigiert werden.

Trockenschnitt

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schneiden ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen.

Der passende Nass-Trocken-Sauger DSS 35 M iP ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

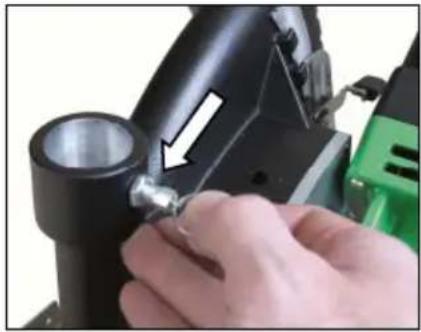

Zur sicheren Befestigung des Saugschlauches kann dieser mit Hilfe der Schlauchfixierung gegen Herausrutschen gesichert werden.

Die dazu notwendige Bohrung im Saugschlauch muss wie folgt erstellt werden:

Stecken Sie den Saugschlauch in die Absaugöffnung der Haube.

Markieren Sie mit einem Stift die Einstecktiefe.

Bohren Sie 13 mm von dieser Markierung (Strich) entfernt ein Loch ∅ 6 mm in den Schlauchstutzen

Nassschnitt

Wenn die Diamanttrennscheibe nicht ausreichend mit Wasser gekühlt ist, können sich die Diamantsegmente erwärmen, was diese beschädigt und schwächt. Deshalb sollten Sie sich immer vergewissern, dass die Wasserzuführung nicht verstopft ist.

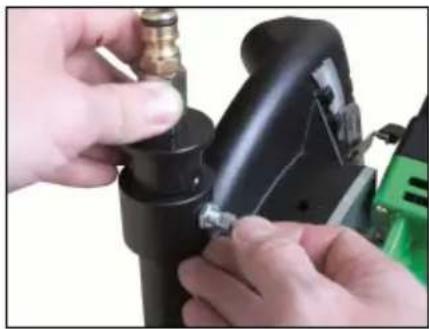

Zur Versorgung der Maschine mit Wasser gehen Sie bitte wie folgt vor:

Der Wasseranschluss wird am Stutzen der Schutzhaube befestigt.

Dazu ziehen Sie beim Einstecken des Anschlusses am Ring der Fixierung und drehen den Wasseranschluss bis die Fixierung in der entsprechenden Bohrung einrastet.

• Schließen Sie die Maschine über das GARDENA -Stecknippel an die Wasserversorgung oder ein Wasserdruckgefäß an.
• Betreiben Sie die Maschine nur mit sauberem Wasser und ausreichender Wasserzufuhr.
• Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten!
• Vergewissern Sie sich, dass die Segmente genug gekühlt sind. Ist das Bohrwasser klar, sind die Segmente genug gekühlt.
  ■ Entleeren Sie das Wassersystem bei Frostgefahr.

Werkzeugwechsel

Vorsicht!

Die Diamant – Trennscheiben, Distanzscheiben und Flanschmutter können durch den Einsatz heiß werden. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw. reißen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

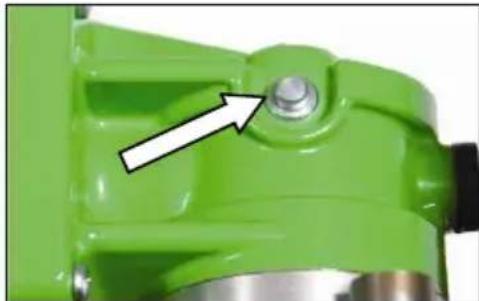

Drücken Sie die Spindelarretiertaste um die Arbeitsspindel festzustellen

Betätigen Sie die Spindelarretierung nur bei stillstehender Arbeitsspindel.

Das Elektrowerkzeug kann sonst beschädigt werden.

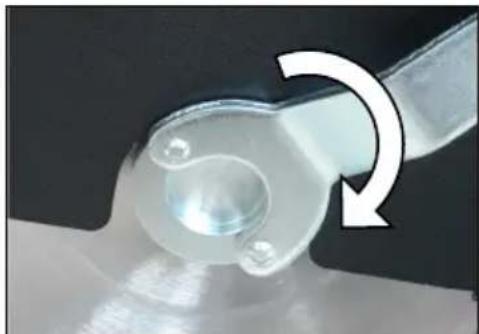

Öffnen Sie mit dem Stirnlochschlüssel die Spannschraube und nehmen Sie die Diamant-Trennscheibe von der Arbeitsspindel.

Reinigen Sie die Arbeitsspindel und alle zu montierenden Teile.

Setzen Sie die neue Diamanttrennscheibe auf die Arbeitsspindel.

Achten Sie bei der Montage der Diamanttrennscheibe darauf, dass die Drehrichtungspfeile auf der Diamanttrennscheibe und die Drehrichtung des Elektrowerkzeuges (siehe Drehrichtungspfeil auf der Schutzhaube) übereinstimmen.

Drücken Sie die Spindelarretiertaste, schrauben Sie die Spannschraube auf und ziehen Sie diese mit dem Stirnlochschlüssel fest

Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, das die Spindelarretierung gelöst ist bevor Sie das Gerät einschalten.

Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.

Überlastungsschutz

Die Nass-Trocken-Diamantsäge ist zum Schutz von Bediener, Motor und Werkzeug mit einem elektronischen und thermischen Überlastungsschutz ausgerüstet.

Elektronisch: Zur Warnung des Bedieners vor Überlastung des Gerätes durch zu hohem Anpressdruck ist am Schaltergriff eine Leuchtdiode eingebaut. Im Leerlauf und bei normaler Belastung erfolgt keine Anzeige. Bei einer Überlastung leuchtet die Diode rot. In diesem Falle ist die Maschine zu entlasten. Bei längerer Nichtbeachtung der roten Anzeige erfolgt über die Elektronik eine selbständige Abschaltung der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergearbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in diesem Falle selbständig ab und kann erst nach entsprechender Abkühlung (ca. 2 min) wieder in Betrieb genommen werden. Ein-Aus-Schalter betätigen! Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 62841.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel L_pA 83 dB(A)

Schallleistungspegel L_wA 94 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 62841:

Schwingungsemissionswert a_h 2,6 m/s ^2

Unsicherheit K 1,3 m/s²

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den Industriestaubsauger (Staubklasse M) für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
  ■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU - Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 62841-1:2023-03

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

09.07.2024

Änderungen vorbehalten.

Interference suppression: EN 55014 und EN 61000

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

09.07.2024

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Technische kenmerken

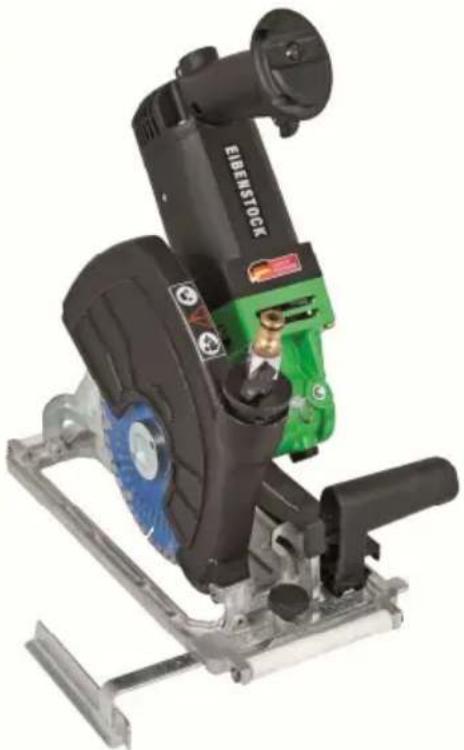

Nat-droog diamant zaagmachine EDS 181

Beschermingsklasse: II

Beschermingsgraad: IP 20

Gewicht: 7.7 kg

Ontstoring: EN 55014 en EN 61000

EN 61000-3-3:2023-02 EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Spænding: 230 V ~
Motoreffekt: 2300 W
Bestilnummer: 0660P000

Frekvens: 50 - 60 Hz

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

09.07.2024

EN IEC 55014-1:2022-12

EN 61000-3-2:2023-10

EN IEC 63000:2019-05

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

[phone] / 5030

www.eibenstock.com
