BEDIENUNGSANLEITUNG EPG 400 WP Eibenstock

EIBENSTOCK Elektrowerkzeuge

D Originalbetriebsanleitung...... 4 - 11
GB Original Instructions.... 12 - 19
F Notice originale.... 20 - 28
Istruzioni originali.... 29 - 36
NL Oorspronkelijke gebruiksaanwijzing..... 37 - 44
ES Instrucciones de servicio originals...... 45 - 52
DK Original brugsanvisning.... 53 - 60
cz Originální provozní návod.... 61 - 68
SK Originálny návod na obsluhu.... 69 - 76
GR Πρωτότυπες οδηγίες λειτουργίας...... 77 - 85

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Technische Daten

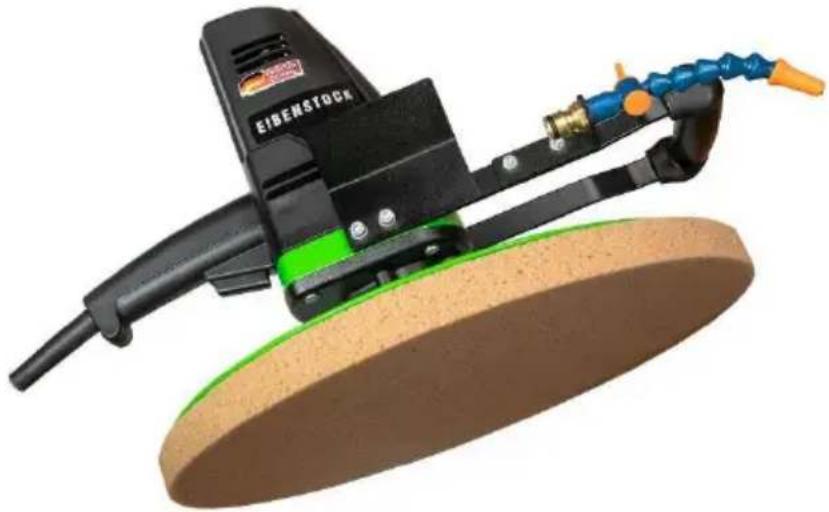

Putzbearbeitungsmaschine EPG 400 WP

Nennspannung:	230 V ~
Leistungsaufnahme:	500 W
Nennstrom:	2,3 A
Bestellnummer:	0650L000

Frequenz: 50 - 60 Hz

Nenndrehzahl: 0 - 60 min -1

Leerlaufdrehzahl: 0 - 110 min -1

Scheibendurchmesser: 370 mm (Grundteller)

Werkzeugaufnahme: spezial

Schutzklasse: II

Schutzgrad: IP 20

Gewicht (ohne Schleifteller): ca.3,5 kg

Funkentstörung nach: EN 55014 und EN 61000

Lieferumfang

Putzbearbeitungsmaschine mit Grundteller, Schwammscheibe und Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Die Putzbearbeitungsmaschine EPG 400 WP ist unter Verwendung des entsprechenden Zubehörs geeignet zur Oberflächenbearbeitung von Kalk-Zement- sowie Gipsputzen.

Lieferbares Zubehör (Abb. S. 3):

Pos.	Bestellnr.	Artikel	Anwendung
1	37721000	Grundteller (Klett)∅ 370 mm	Basisträger für alle Klett-Zubehörscheiben
2	37722000	Schwammscheibe∅ 400 mm	zum Filzen von Kalk-Zementputzen
3	37725000	Schwammgummischeibe∅ 380 mm	zum Filzen von Kalk-Zement- und Gipsputzen
4	37729000	Filzscheibe∅ 395 mm	zum Filzen von Innen- und Außenputzflächen
5	37726000	Rabottierscheibe∅ 385 mm	zum Rabottieren von Kalk-Zementputzen
6	37724000	Kratzscheibe∅ 370 mm	zum Strukturieren von Kratzputzen
7	37728000	Glätteteller∅ 385 mm	Zum Glätten von Putz- und Betonoberflächen
8	37727000	Schleifscheibe P24∅ 370 mm	Zum Schleifen von Dämmplatten

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin, Verdünnung).
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
  ■ Manipulationen am Gerät sind nicht erlaubt.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z. B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine beschädigten Erzeugnisse verwenden.
• Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 s in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.

• Führen Sie beim Arbeiten das Netzkabel bzw. Verlängerungskabel nach hinten vom Gerät weg.

• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.

• Tragen Sie das Gerät niemals am Kabel.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz sowie eine Schutzbrille.
• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Während des Betriebes Gerät immer mit beiden Händen halten.
• Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Elektrischer Anschluss

Die EPG 400 WP ist in Schutzklasse II ausgeführt. Zum Schutz des Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb standardmäßig mit einem im Kabel integrierten PRCD – Schutzschalter geliefert.

Achtung!

• Der PRCD– Schutzschalter darf nicht im Wasser liegen.
• PRCD– Schutzschalter nicht zum Ein- und Ausschalten der Maschine verwenden.
• Vor Arbeitsbeginn die ordnungsgemäße Funktion durch Drücken der TEST– Taste überprüfen.

Stellen Sie vor dem Anschließen der Maschine an die Stromversorgung sicher, dass die Maschine ausgeschaltet ist.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer Stromunterbrechung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes Wideranlaufen der Maschine zu verhindern Verletzungsgefahr).

Die Putzbearbeitungsmaschine ist mit einem Elektronikschalter ausgerüstet. Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfiehlt sich nur zum An- und Auslauf der Maschine um somit ein durchgängig sauberes Oberflächenbild zu erreichen.

Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.

Werkzeugwechsel

Achtung!

Vor allen Arbeiten am Gerät Netzstecker ziehen!

Montage des Grundtellers und der Kratzscheibe::

Setzen Sie den Grundteller oder die Kratzscheibe auf die Arbeitsspindel und befestigen Sie diese mit der mitgelieferten Schraube.

Montage der Arbeitsscheiben:

Setzen sie die Arbeitsscheibe mittig auf den Kletthafteller.

Um einen festen Sitz der Scheibe zu gewährleisten, müssen die Klettflächen vollflächig aufeinander haften.

Achtung!

Prüfen Sie vor Inbetriebnahme des Gerätes den korrekten Sitz des monierten Zubehörs.

Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie die Arbeit sofort ab.

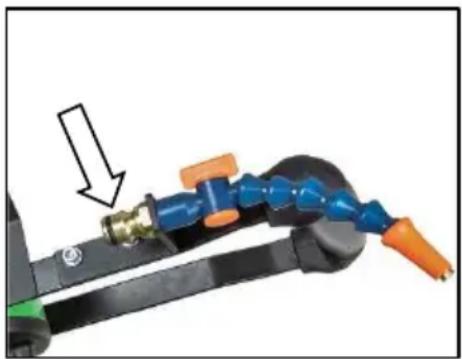

Wasseranschluss

Schließen Sie die Maschine über das Stecknippel an die Wasserversorgung oder ein Wasserdruckgefäß an.

Als Verbindungsstück zur Maschine verwenden Sie bitte eine GARDENA–Schlauchkupplung. Diese ist im Handel erhältlich.

Verwenden Sie nur sauberes Leitungswasser.

Schalten Sie das Gerät ein und setzen Sie es vorsichtig auf die zu bearbeitende Fläche auf.

Beim Einsatz von Wasser:

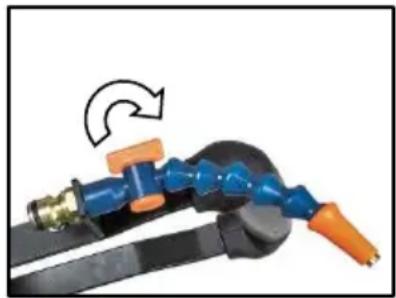

Öffnen Sie die Wasserzufuhr und regulieren Sie die gewünschte Wassermenge.

Halten Sie das Gerät fest in beiden Händen und arbeiten Sie in linearer oder kreisender Bewegung.

Beachten Sie bei allen Anwendungen immer auch die Produktangaben und Verarbeitungshinweise der Putzhersteller.

Nur bei Einhaltung der entsprechenden Verarbeitungshinweise und entsprechender Standzeiten der Putze kann ein optimales Arbeitsergebnis erzielt werden.

Achtung!
Nicht in rotierende Teile fassen!

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 60841-2-4. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel	L_pA	87 dB(A)
Schallleistungspegel	L_wA	96 dB(A)
Unsicherheit	K	3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 60841-2-4:

Schwingungsemissionswert	a_h	0,9 m/s ^2
Unsicherheit	K	0,1 m/s ^2

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich

reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU - Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:

EN 62841-1:2023-03

EN 60841-2-4:2015-05

EN 55014-1:2017/A11:2020

EN 55014-2:2021-04-01

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

09.04.2025

Anderungen vorbehalten.

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Technical file (2006/42/EC) at:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

09.04.2025

BS EN 61000-3-2+A1:2019-03-05

BS EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

09.04.2025

Bestimmungsgemäßer Gebrauch

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

09.04.2025

Beschermingsklasse: II

Beschermingsgraad: IP 20

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

09.04.2025

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

09.04.2025

Tilbehør: (Fig. S. 3):

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

0.77

Lothar Lässig

General Manager

09.04.2025

Změny vyhrazeny.

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

podl'a ustanovenia smerníc 2011/65/EU, 2014/30/EU, 2006/42/EG.

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

8.77

Lothar Lässig

General Manager

09.04.2025

Zmeny vyhradené.

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

Frank Markert

Γενικός Διευθυντής

09.04.2025

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

[phone]

www.eibenstock.com
