GEBRUIKSAANWIJZING EPG 400 WP Eibenstock

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag altijd een stofmasker

Draag werkhandschoenen

Technische gegevens

Pleister Freesmachine EPG 400 WP

Nominale spanning:	230 V ~
Opgenomen vermogen:	500 W
Nennstrom:	2,3 A
Bestelnummer :	0650L000

Frequentie: 50 - 60 Hz

Nominale draaisnelheid: 0 - 60 min

Onbelast snelheid: 0 - 110 min -1

maximale grootte van de slijpschijf: 370 mm (Basisplaat)

Gereedschapshouder: speciaal

Gewicht (zonder freeswiel): ca.3,5 kg

Ontstoring: EN 55014 et EN 61000

Leveringsomvang

Pleister freesmachine met basisplaat, sponsbord en handleiding in behuizing.

Toepassing voor Bestemd Gebruik

De pleister freesmachine EPG 400 WP is in combinatie met de correcte apparatuur geschikt voor bewerking van kalksteencement en gipsgebaseerde oppervlaktes, voor reliëfdoeleinden en voor het frezen van isolatieborden in geval van volledige hittebeveiliging.

Beschikbare Accessoires (Afb. P. 3):

Afb.	Bestelnr.	Artikel	Toepassing
1	37721000	Basisplaat (Klett)∅ 370 mm	Basishouder voor alle Klett schijven
2	37722000	Sponsbord∅ 400 mm	Voor frezen van kalksteen-cementgebaseerde oppervlaktes
3	37725000	Rubberen sponsschijf∅ 400 mm	Voor frezen van kalksteencement – en gipsgebaseerd pleister
4	37729000	Vilten bord∅ 395 mm	voor het vilten van binnen- en buitenpleisteroppervlakken
5	37726000	Pleisterschaaf∅ 385 mm	Voor frezen van kalksteencement- gebaseerde oppervlaktes
6	37724000	Krasschijf∅ 370 mm	Voor reliëfdoeleinden
7	37728000	Gladmaakplaat∅ 385 mm	Voor het egaliseren van pleister- en betonoppervlakken
8	37727000	Schurende schijfkorund P24 ∅ 370 mm	Voor frezen van isolatieborden in geval van volledige hittebeveiliging

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
• Gebruik de machine niet op een ladder.Modifications of the tool are prohibited.
• Draag de machine nooit aan de kabel. Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Manipulatie van de machine leidt tot verbeuring van de garantie.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Tijdens gebruik moet de machine constant onder toezicht zijn. De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.
• Raak de draaiende onderdelen niet aan.
• Personen onder de 16 jaar mogen deze machine niet bedienen.
• De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een veiligheidshelm, gehoorbescherming, veiligheidshandschoenen en veiligheidsschoenen te dragen tijdens gebruik van de machine.

Werk altijd geconcentreerd. Werk altijd bedachtzaam en gebruik de machine niet als u niet volledig geconcentreerd bent.

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften

De machine is veiligheidsklasse II. Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. De EPG 400 WP wordt geleverd met een PRCD beveiligingsschakelaar geïntegreerd in de kabel voor aansluiting op een stopcontact.

Opgelet!

• De PRCD beveiligingsschakelaar mag nooit in water liggen.
• PRCD beveiligingsschakelaars mogen niet worden gebruikt om het apparaat in of uit te schakelen.
• Controleer vóór ingebruikname de correcte werking door op de TEST toets te drukken.

Aan-/uitschakelen

Onderbroken bedrijf

Inschakelen: AAN-/UITschakelaar indrukken

Uitschakelen: AAN-/UITschakelaar loslaten

Ononderbroken bedrijf

Inschakelen: AAN-/UITschakelaar indrukken en op ingedrukte positie met blokkeerknop blokkeren

Uitschakelen: AAN-/UITschakelaar opnieuw indrukken en weer loslaten

Opgelet!

In het geval van elke stop van de machine of een stroomuitval, moet de vergrendeltoets onmiddellijk worden losgelaten door op de aan/uitschakelaar te drukken. U kunt hierdoor een onverwachte herstart van de machine voorkomen (fysiek gevaar).

De machine is voorzien van een elektronische schakelaar. Met deze schakelaar wordt de snelheid geregeld volgens de druk op de toets. Gebruik de elektronische schakelaar alleen wanneer u de machine traag wilt starten. Permanent gebruik met gereduceerde snelheid kan een overbelasting veroorzaken, omdat de motor minder koelende lucht ontvangt en dus veel sneller oververhit raakt.

Accessoires Verwisselen

Opgelet!

Haal de stekker uit het stopcontact voordat u enige ingrepen uitvoert op het apparaat!

De basisplaat en krasschijf monteren:

Plaats de basisplaat of krasschijf op de hoofdas en bevestig m.b.v. de inbegrepen schroef.

De werkschijf monteren:

Plaats de werkschijf centraal op de Velcro plaat.

De gehele schijf moet op de Velcro plaat vastklemmen, zodat de schijf stevig is bevestigd.

Opgelet!

Controleer of de accessoires in de exacte positie zit voordat u begint te werken. Laat de machine in een veilige positie een tijdje werken. Stop de machine onmiddellijk als het niet soepel lijkt te draaien.

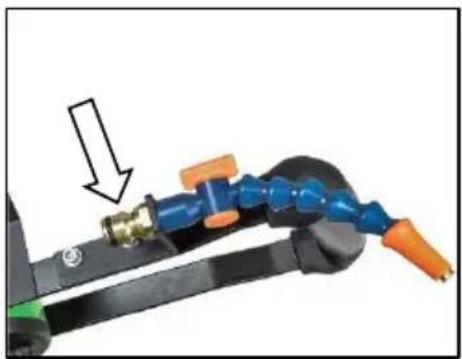

Wateraansluiting

Sluit de machine over de tepel op de waterleiding of water drukvat.

Een verbinding met de machine een GARDENA slangkoppeling.

Het is commercieel verkrijgbaar.

Gebruik alleen schoon leidingwater.

Gebruiksaanwijzingen

Schakel de machine in en plaats het voorzichtig op het te bewerken oppervlak.

Wanneer het water:

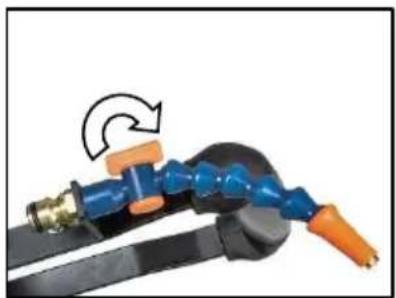

Open de watertoevoer en stel de gewenste hoeveelheid water.

Houd de machine met beide handen vast en beweeg het op lineaire of draaiende wijze

Let altijd goed op de productinformatie en gebruiksaanwijzingen van de pleisterfabrikant.

U kunt een optimaal resultaat behalen door de gebruiksaanwijzingen en wachttijden van het pleister in acht te nemen.

Opgelet!

• Raak geen draaiende onderdelen aan!

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

Meetwaarden voor geluid bepaald volgens EN 60841-2-4.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau	L_pA	87 dB(A)
Geluidsvermogenniveau	L_wA	96 dB(A)
Onzekerheid	K	3 dB

Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 60841-2-4:

Trillingsemissiewaarde	a_h	0,9 m/s ^2
Onzekerheid	K	0,1 m/s ^2

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstockwerkplaats gezonden wordt.

EU - Verklaring van Conformiteit

We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt:

EN 62841-1:2023-03

EN 60841-2-4:2015-05

EN 55014-1:2017/A11:2020

EN 55014-2:2021-04-01

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.
