GEBRUIKSAANWIJZING EBS 180 F Eibenstock

Oorspronkelijke gebruiksaanwijzing.....35 - 45

Original brugsanvisning....46 - 55

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandschoenen

Draag altijd een stofmasker

Waarschuwingen

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Gevaar op scheurwonden en snijwonden

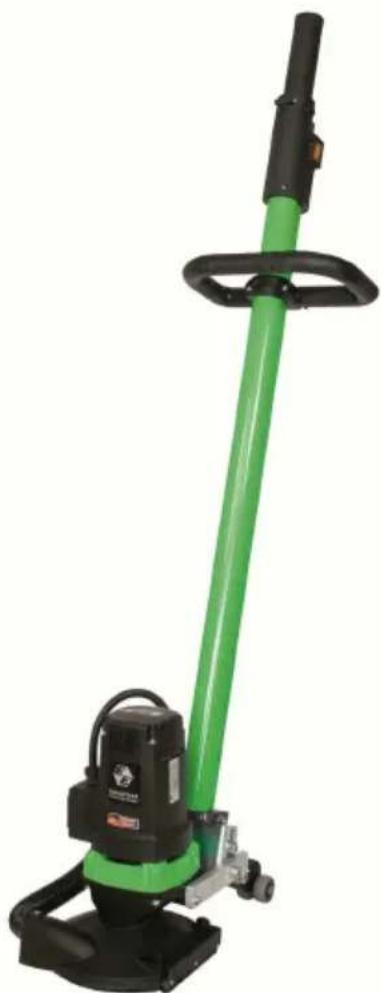

Betonslijper EBS 180 F

Nominale spanning:	230 V	110 V
Opgenomen vermogen:	2500 W	2300 W
Bestelnummer:	0634H000	0634L000

Frequentie: 50/60 Hz

Nominale snelheid: 6000 min -1

Nominale draaisnelheid: 8500 min ^-1

maximale grootte van de slijpschijf: 180 mm

Gereedschapshouder: ∅ 22,2 mm

Beschermingsgraad:: IP 20

Verkrijgbare accessoires:

Item	Bestelnummer:
Diamant slijpwiel ∅ 180mm (Beton)	37112000
Diamant slijpwiel ∅ 180mm (Beton)Egalisatiebeton 37111000
Diamant slijpwiel ∅ 180mm (PCD) 37119000
Borstelrand met afneembaar segment	37227000
Industriële stofzuiger DSS 35 M iP	09919000

Leveringsomvang

Betonslijper met diamant slijpwiel (beton), gereedschapset en gebruiksaanwijzingen in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De betonslijper is bedoeld voor professioneel gebruik.

Het gereedschap, uitgerust met een gepast slijpwiel, kan worden gebruikt voor het effenen van ruw beton, het verwijderen van opgedroogde modder, voegvulling en kleefmiddelen voor tegels.

Gebruik alleen slijpwielen die door de fabrikant worden aanbevolen.

Deze zijn licht van gewicht en hebben een hoge concentriciteit.

Het gebruik van andere slijpwielen kan een overbelasting van de machine, schade aan de lagers, gevaar voor de gebruiker veroorzaken en verlies van de garantie. Het elektrische gereedschap mag uitsluitend in combinatie met een diamantkomschijf en een zuiger van de stofklasse M gebruikt worden.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
  ■ Boor niet in asbesthoudende materialen.
• Manipulatie van de machine leidt tot verbeuring van de garantie.
• Gebruik de machine nooit zonder stofscherm.

Gebruik de machine met een gedeeltelijk afgenomen stofscherm alleen in hoeken.

Voor alle andere toepassingen moet het stofscherm altijd gesloten zijn.

• Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt. Steek de stekker pas in het stopcontact nadat de schakelaar van het gereedschap op “off” (uit) is ingesteld.
• De machine moet samen met een differentieelschakelaar van max. 30mA worden gebruikt.
• Laat de machine nooit zonder toezicht achter.

Schakel de machine uit en haal de stekker uit het stopcontact als de machine zonder toezicht wordt achtergelaten, tijdens de montage en demontage van de machine, in geval van een spanningsval of tijdens het plaatsen of afhalen van een accessoire.

• Schakel de machine uit als deze onverwacht stopt. Voorkom dat de machine plotseling en zonder toezicht wordt gestart.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Zorg dat de snelheid vermeld op het slijpwiel voldoet of hoger is dan de max. snelheid vermeld op de machine.

• Gebruik of berg de slijpwielen voorzichtig op in overeenstemming met de aanwijzingen van de fabrikant.

• Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.

• Controleer vóór gebruik of het apparaat correct bevestigd en vergrendeld is. Laat het op een veilige plek ca. 30 seconden stationair draaien. Schakel het onmiddellijk uit als er aanzienlijke vibraties optreden of andere defecten herkenbaar zijn.
• Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.
• Elektrisch gereedschap moet regelmatig door een specialist onderzocht worden.
  ■ Draag de machine nooit aan de kabel
• Raak de bewegende onderdelen niet aan.
• Personen jonger dan 16 jaar mogen het apparaat niet gebruiken.
• De gebruiker en eventuele omstanders moeten tijdens gebruik geschikte oorbeschermers, een stofmasker, een veiligheidsbril en tevens beschermende handschoenen dragen.

• Zorg ervoor dat personen in de werkomgeving geen letsel kunnen oplopen wegens rondvliegende stukjes.
• Houd uw handen droog, schoon en vrij van olie en smeer.
• Houd tijdens de werking het gereedschap met beide handen vast.
  ■ Opgelet! Het gereedschap stopt niet onmiddellijk na uitschakeling.

Zie a.u.b. de behuizing voor meer veiligheidinstructies!

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan.

De machine is veiligheidsklasse I.

Gebruik uitsluitend verlengsnoeren met een voldoende dwarsdoorsnede. Een dwarsdoorsnede die te klein is kan leiden tot een aanzienlijke daling van de prestaties en oververhitting van de kabel machine.

Het gereedschap is uitgerust met een snelheidsbegrenzer bij opstart om een snelle expulsie-smetveiligheid door onverwachte reacties te voorkomen.

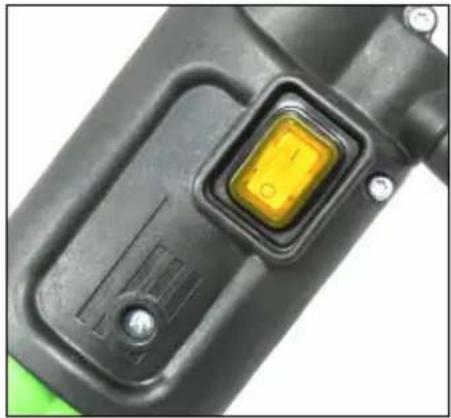

Aan-/uitschakelen

Steek de stekker in het stopcontact.

Kantel de machine iets, zodat de slijpschijf bij het inschakelen vrijloopt.

Zet de AAN / UIT-schakelaar naar de "I"-stand.

Alvorens uit te schakelen, kantel de machine opnieuw iets en zet de AAN / UIT-schakelaar naar de "0"-stand.

Alvorens de machine neer te zetten, wacht totdat de slijpschijf stopt.

Let op!

Bij iedere stop van de machine of bij stroomonderbrekingen, dient de vergrendeling van de Aan-/Uitschakelaar onmiddellijk te worden losgelaten door het indrukken van de schakelaar. Dit is ter voorkoming van het onbedoeld herstarten van de machine (fysiek risico).

Stofafzuiging

Het stof gegenereerd tijdens het schuren kan schadelijk zijn voor uw gezondheid. Gebruik daarom een stofafzuiging (stofklasse M) en draag een stofmasker. Onze industriële stofzuiger DSS 35 M iP is compatibel met de EBS 180 F; sluit het direct aan op de einde van de leistangbeschermkap via de ∅ 35mm slangaansluiting.

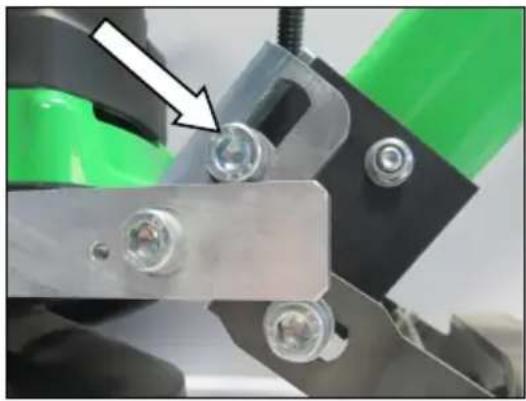

Schuinte - instelling

Het vloergeleidingsmechanisme kan naar behoefte in schuinte worden aangepast.

Maak hiervoor het schroef (pijl) los en zet het vloergeleidingsmechanisme in de gewenste stand en zet het twee schroeven vast.

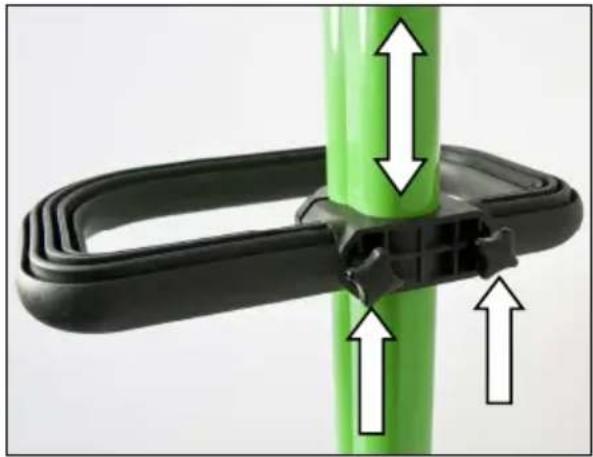

Verstelbare handgreep

De in hoogte verstelbare handgreep kan continu worden aangepast aan de gebruiker.

Voor dit doel draai de twee vleugel bouten (pijlen).

Duw de hendel naar de gewenste positie en sluit de schroeven.

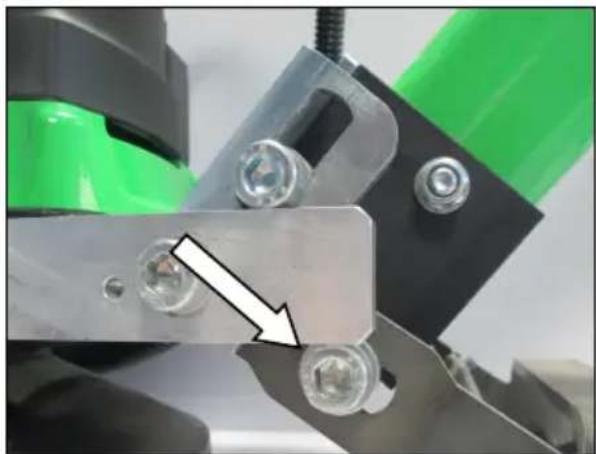

Instelling van het onderstel

Om een optimaal slijpresultaat te bereiken, moet het onderstel in zijn positie worden ingesteld op de huidige schuinte-instelling van het vloergeleidingsmechanisme en de slijtagesnelheid van de slijpschijf (hoogte van de slijpsegmenten).

Draai hiervoor de schroef (pijl) los.

Zorg ervoor dat de slijpschijf op de vloer rust door op de motor te duwen.

Controleer nu of de wielen van het onderstel op de vloer rusten.

Indien nodig, pas de positie van het onderstel aan en zet de twee schroeven vast.

Gebruiksaanwijzingen

Sluit het apparaat aan op een geschikte stofafzuiging.

Voordat u het apparaat inschakelt, eerst de vloegeleider naar achteren kantelen zodat de schuurschijf vrij ronddraait wanneer deze is ingeschakeld. Schakel het apparaat aan en plaats de schuurschijf op de vloer die geschuurd moet worden. Stuur de betonschuurmachine gelijkmatig over de vloer. Voordat u stopt met het schuren, de vloergeleider weer naar achteren kantelen todat de schijf vrij roteert, en dan het apparaat uitschakelen.

Controleer regelmatig de slijtage van de diamantsegmenten.

Op harde vloeren hebt u een beetje schuurstof op het oppervlak nodig om de diamant segmenten sneller te scherpen.

Daarom volstaat het om de aangesloten industriële stofzuiger voor enkele seconden uit te schakelen.

Of het oppervlak kan tijdens het slijpen worden bevochtigd om het "polijsten" van de diamantsegmenten te verminderen.

Zorg ervoor dat ca. 20% tot 30% van de slijpschijf op het reeds geslepen oppervlak werkt om strepen te voorkomen en om een beter slijpresultaat te krijgen. Deze methode vermijd ook het polijsten van de diamantsegmenten.

Voor het slijpen in hoeken van de muur kunt u één segment van het stofscherm verwijderen door middel van het klemmechanisme.

Schroef hiervoor beide vleugelschroeven los en trek het gedeelte uit (zie hieronder).

Opgelet! Voor alle andere slijptoepassingen moet het stofscherm altijd volledig gesloten zijn.

Het diamant slijpwiel vervangen

Opgelet!

Het slijpwiel kan tijdens de werking zeer heet zijn. U kunt uw handen verbranden en scheur- of snijwonden door de gedeeltes oplopen. Draag daarom altijd werkhandschoenen wanneer u het slijpwiel vervangt.

Haal altijd de stekker uit het stopcontact voordat u een handeling op het gereedschap uitvoert!

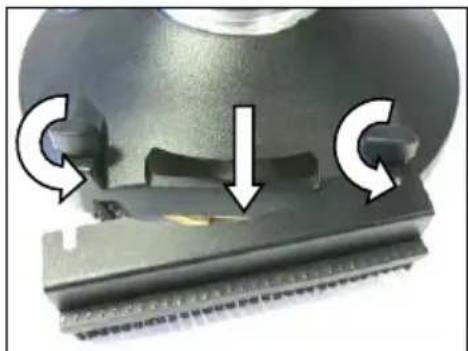

Verwijder eerst het afneembaar kapgedeelte.

Schroef hiervoor beide vleugelmoeren los en trek het kapgedeelte uit.

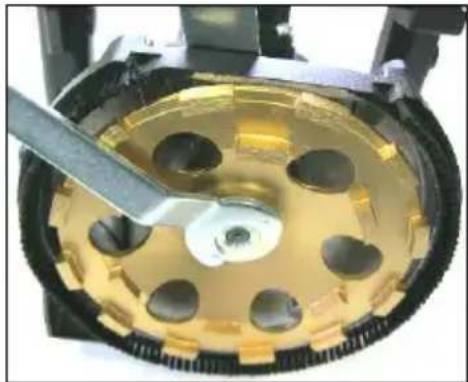

Houd de aandrijfschijf, door de opening aan de beschermkap, tussen de tandwielkast en het slijpwiel vast met gebruik van de meegeleverde 32 verstelbare moersleutel.

Schroef de aandrijfmoer los met behulp van de haaksleutel.

Verwijder vervolgens het slijpwiel en vervang deze door een nieuwe.

Het monteren gebeurt in omgekeerde volaorde!

Na de montage van het slijpwiel, schakel de machine gedurende een korte periode en in een veilige positie in. Als de machine niet naar behoren werkt, schakel deze onmiddellijk uit.

Gebruik alleen originele accesores!

Overbelastingbeveiliging

De EBS 180 F is voorzien van een elektronische en thermische overbelastingbeveiliging om de gebruiker, de motor en het apparaat te beschermen.

Thermisch: De motor wordt beschermd tegen vernietiging in geval van een permanente overbelasting door een thermokoppeling. Het apparaat zal in dit geval automatisch uitschakelen en kan pas na een bepaalde afkoelperiode (ca. 2 minuten) opnieuw gestart. De afkoelperiode hang af van de verhitting van de motorwikkeling en de omgevingstemperatuur.

Elektronisch: Bij overbelasting door een te grote aanzetkracht reageert de elektronica door de voeding uit te schakelen. Nadat de overbelasting is verdwenen en de boor weer is ingeschakeld, kan normaal verder worden gewerkt.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende

werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de DIN 45 635, deel 21. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschermende maatregelen te treffen.

De waarden zijn gemeten volgens de EN 60 745.

Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt.

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Stofbescherming

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders.

Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eik -en beukstof, voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveermiddel). Asbesthoudend materiaal mag uitsluitend door specialisten worden behandeld.

• Wanneer mogelijk moet een apparaat voor stofafzuiging worden gebruikt.
• Gebruik samen met dit apparaat de industriële stofzuiger DSS 35 M iP voor hout en/of mineralen om stofverzameling op een hoog niveau te verwezenlijken.
• De werkplaats moet goed geventileerd zijn.
• Wij raden het gebruik aan van een stofmasker of filter van klasse P2.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

CE Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60 745

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.
