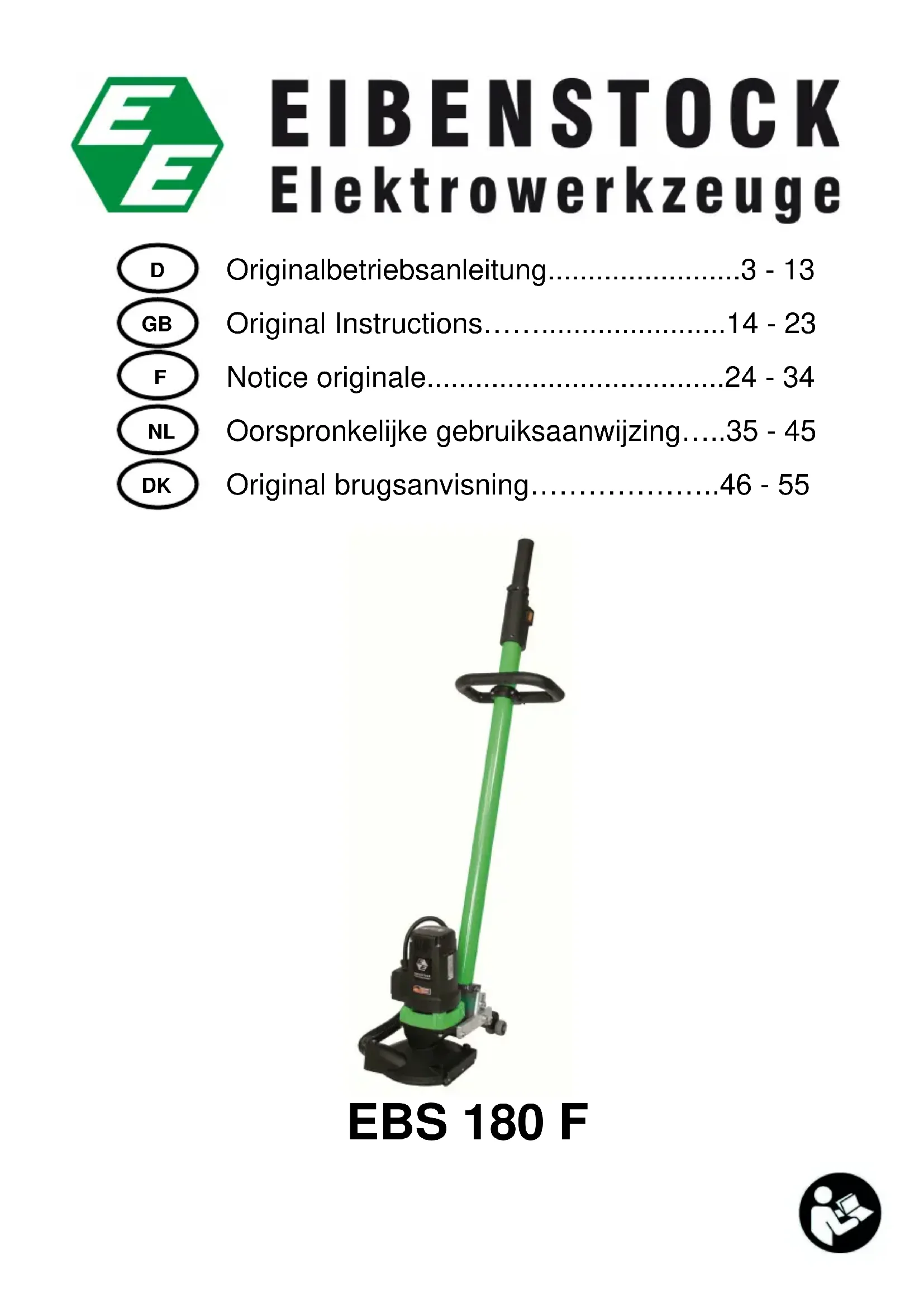

MODE D'EMPLOI EBS 180 F Eibenstock
Subject to change without notice.24 FRANÇAIS Consignes de Sécurité Des instructions et avertissements importants sont présentés par symboles sur la machine.
Pour utiliser la machine en toute sécurité, lire d’abord attentivement le mode d’emploi et respecter les directives indiquées.
Travailler concentré et avec soin. Veuillez à ce que votre espace de travail reste propre et évitez des situations dangereuses.
Mesures préventives afin de protéger la sécurité de l’opérateur Pour votre propre sécurité, utilisez les lunettes de protection, un protecteur anti-bruit, un masque contre la poussière, les gants de protection et portez une robuste tenue de travail !
Protecteur antibruit
Masque anti poussière
Attention : Règles de sécurité
Danger de déchirure ou de coupure25 Caractéristiques Techniques Ponceuse à Béton EBS 180 F Tension nominale
Fréquence: 50/60 Hz Régime en charge: 6000 min
Max. diamètre du disque : 180 mm Axe : Ø 22,2 mm Isolation double: I Degré de protection: IP 20 Poids: 10,5 kg Antiparasitage selon: EN 55014 et EN 61000 Accessoires disponibles: Article
Des disques trop lourds ou non équilibrés peuvent conduire à la surcharge et à la détérioration de la machine et la perte de la garantie. L’outil électroportatif doit être utilisé exclusivement avec une meule assiette diamantée et un aspirateur de classe M.26 Consignes de Sécurité
Pour utiliser la machine en toute sécurité, lire d’abord attentivement le mode d’emploi et respecter les directives indiquées. Avant la première utilisation de la machine, demander quelques conseils pratiques. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y re porter ultérieurement.
Si le câble de raccordement est endommagé ou sectionné pendant l’utilisation, ne pas toucher, mais retirer immédiatement la fiche du secteur. Ne jamais faire fonctionner l’appareil lorsque le câble est endommagé.
Le bloc moteur ne doit pas être humide, ni utilisé sous l’eau ou par temps de pluie. Ne travaillez pas près de matières facilement inflammables ou explosives. Ne pas travailler de matières contenant de l’amiante. Il est formellement interdit de modifier cet appareil. Ne jamais utiliser la machine sans que le capot de protection et anti- poussière ne soit monté.N’utiliser cette machine avec le capot de protection partiellement démonté que dans des coins. Pour toute autre application, le capot de protection doit toujours être fermé. Vérifier le câble et la fiche de la machine avant toute utilisation. En cas de détérioration, confier la réparation à un professionnel. N’introduire la fiche dans la prise que lorsque l’interrupteur de la ponceuse est sur arrêt. N'insérez la fiche dans la prise que quand l'outil est à l'arrêt. A l’extérieur, cette machine doit être utilisée impérativement avec un interrupteur à courant différentiel de 30 mA max. Retirer la fiche et s’assurer que l’interrupteur est sur arrêt lorsque la machine est arrêtée, par exemple en cas de travaux de montage et de démontage, de chute de tension, de montage ou de démontage d’un accessoire Débrancher la machine si elle reste inutilisée pour une raison quelconque. Vous éviterez ainsi un démarrage brusque et sans surveillance. Ne pas utiliser l’appareil lorsqu’une partie du carter est endommagée, ou en cas de dégâts à l’interrupteur, au câble ou à la prise. Vérifiez que la vitesse maximale d’utilisation indiquée sur le disque soit au moins égale à celle de la machine. Stocker et utiliser les disques avec soin et selon les instructions du fabricant.27 Contrôler les outils avant toute utilisation. Ne pas utiliser de produits cassés, fêlés ou endommagés de quelque manière que ce soit. Avant de mettre la machine en service il faut vérifier le montage correct des disques et accessoires. La machine doit fonctionner environ 30 secondes au point mort et dans une position sûre. Mettez immédiatement l’appareil hors tension si de fortes vibrations ou autres défauts apparaissent. Veiller à ce que le câble d’alimentation et le tuyau d’aspiration cheminent vers l’arrière de la machine. Les outils électriques doivent être inspectés par un spécialiste à intervalles réguliers. Ne transportez jamais la machine par son câble. Ne pas toucher les pièces rotatives. Les personnes de moins de 16 ans ne sont pas autorisées à utiliser l'outil L’opérateur ainsi que les personnes présentes dans son environnement direct doivent porter des protections auditives, un masque anti-poussière ainsi que des lunettes de protection.
S’assurer que les personnes présentes sur le lieu de travail ne soient pas menacées par des particules en suspension dans l’air. Maintenir les poignées sèches, propres et exemptes d’huile et de graisse. Pendant le fonctionnement, toujours tenir la machine avec les deux mains et adopter une position sûre. Attention ! L’outil tourne encore par inertie après la mise hors tension de la machine. Suivre également les consignes de sécurité générales figurant dans la notice en annexe !
Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6% à – 10% sont admissibles. Cette ponceuse est réalisée dans la classe de protection I. Utiliser uniquement des rallonges ayant un diamètre suffisant. Un diamètre trop petit pourrait diminuer considérablement la performance et faire surchauffer la machine et le câble. La machine intègre un limiteur de vitesse au démarrage afin d’éviter d’endommager inutilement les fusibles rapides. Raccordement électrique28 Mise en marche - Arrêt
En cas d’arrêt provoqué par la machine ou d’interruption de courant, déverrouiller immédiatement le bouton de blocage en pressant l’interrupteur marche arrêt afin d’éviter un redémarrage intempestif de la machine (risque de blessure). Aapiration des poussières La poussière produite en sciant est dangereuse pour la santé. C'est pourquoi il est recommandé d'utiliser un dépoussiéreur (classe M) et de porter un masque à poussière. Pour la machine EBS 180 F, nous fournissons l'aspirateur industriel DSS 35 M iP, qui peut être raccordé directement au raccord du tuyau de 35 mm du levée de la tige de guidage

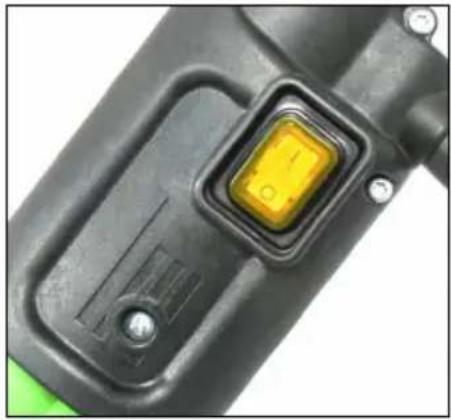

Branchez la prise au secteur. Inclinez un peu la machine, afin que les disques pour meuleuse soient libres lors de la mise en marche. Appuyez sur le bouton Marche/Arrêt (On/Off) sur ‘’I’’. Avant d’arrêter, penchez un peu à nouveau la machine et appuyez sur le bouton Marche/Arrêt (On/Off) sur ''0''. Avant de reposer la machine, attendez que le disque pour meuleuse s’arrête.

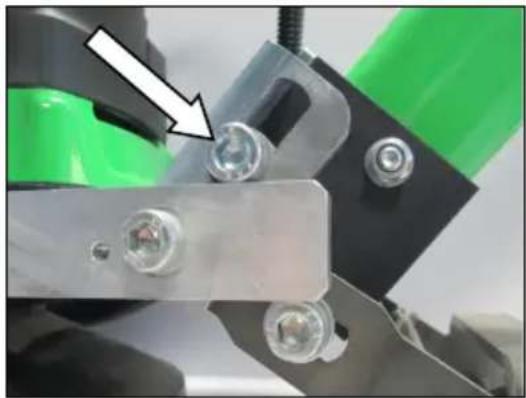

L’outil de guidage du sol peut être réglé en incliné selon vos besoins. À cette fin, ouvrez le levier de vis (flèche) et tournez l’outil de guidage du sol sur la position souhaitée et refermez le levier de deux vis.29 La poignée réglable

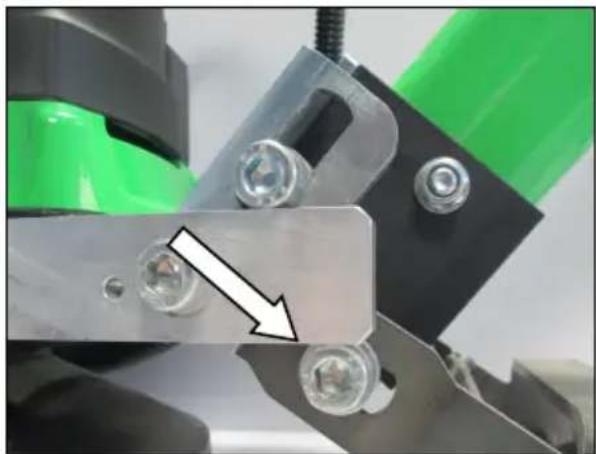

Réglage du châssis Pour obtenir le meilleur résultat de ponçage, le châssis doit être réglé sur sa position sur le réglage actuel d’inclinaison de l’outil de guidage du sol et au niveau d’usure du disque pour meuleuse (hauteur des sections de meuleuses).
Instructions de travail Branchez l'appareil à une extraction de poussière approprié. Avant d’allumer l’appareil, penchez le système de guidage au sol vers l’arrière pour que le disque de meulage tourne librement à l’allumage. Mettez l’appareil en route et placez le disque de meulage directement sur la surface à poncer. Guidez la ponceuse à béton uniformément sur la surface du sol. Juste avant de finir le travail de ponçage, penchez à nouveau le système de guidage au sol vers l’arrière jusqu’à ce que le disque de meulage tourne librement puis arrêtez l’appareil.
Vérifiez à intervalles réguliers l’usure des sections diamantées. Sur des sols durs, il vous faudra de la poussière abrasive sur la surface pour aiguiser plus rapidement les sections diamantées. A cette fin, dévissez la vis (flèche). Veillez à ce que les disques pour meuleuse soient horizontaux au sol en appuyant sur le moteur. Maintenant vérifiez que les roues du châssis soient au sol. Si nécessaire, réglez la position du châssis et revissez la deux vis. La poignée réglable en hauteur peut être réglée en continu en fonction de l'utilisateur. A cet effet, desserrer les deux vis papillon (flèches). Poussez la poignée dans la position souhaitée et fermez les vis.30 Par conséquent, il suffit d’éteindre l’aspirateur industriel branché pendant quelques secondes. Ou la surface peut être humectée pendant le ponçage afin de diminuer le polissage des sections diamantées. Prenez soin qu’environ 20 à 30% du disque pour meuleuse opère sur la surface déjà poncée pour éviter les éraillures et pour obtenir un meilleur résultat de ponçage. Cette méthode évite aussi le polissage des sections diamantées. Pour effectuer des travaux contre des parois, on peut retirer la partie avant du capot anti-poussière à l’aide de la clé adaptée. Pour cela, desserrez les deux vis à oreilles puis retirez le segment en tirant sur celui-ci (voir ci-dessous). Attention ! Pour tous les autres travaux, il faut toujours que le capot de protection soit complètement monté. Remplacement du Disque
Précautions ! Le disque peut chauffer excessivement en ponçant. Vous pourriez vous brûler les mains, vous couper ou vous écorcher avec les segments. Portez donc toujours des gants de protection pour changer le disque. Avant de changer le disque, débranchez le câble d’alimentation de la machine !

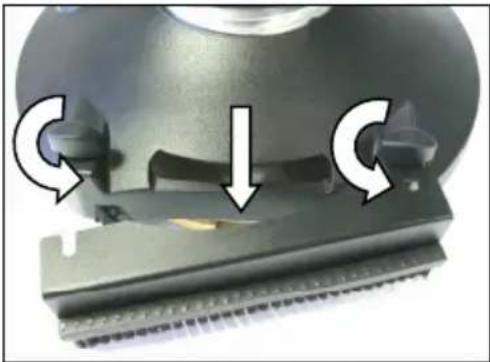

Avant tout, il faut retirer le segment du capot amovible.
Pour cela, desserrez les deux vis à oreilles puis retirez le segment en tirant sur celui-ci.

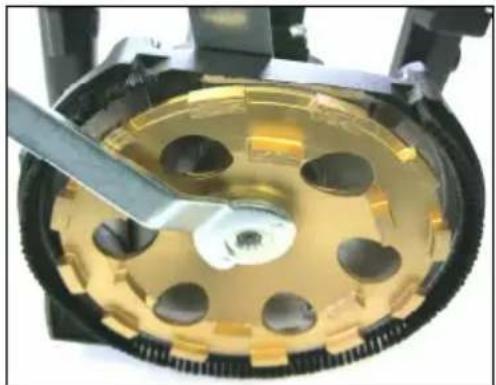

Par l’ouverture du capot de protection, vous pouvez maintenant maintenir le disque moteur entre la boîte de vitesse et la meule avec la clé à mâchoire 32 livrée avec le produit.31
Démarrer la machine un court instant dans une position sans danger pour s’assurer du bon montage ! Cessez immédiatement le travail si un dysfonctionnement intervient. N’utilisez que des accessoires d’origine. Protection contre les surcharges Pour protéger l’opérateur, le moteur et le foret, le EBS 180 F est équipé de protections électronique et thermique contre les surcharges Thermique: Le moteur est protégé en cas de surcharges répétées (malgré la protection électronique) par une protection thermique. Le moteur s’éteindra alors de lui-même, et ne peut être remis en route qu’après refroidissement (environ 2 minutes). Le temps avant de pouvoir redémarrer le moteur dépend de la surchauffe des enroulements du moteur, et de la température extérieure Electronique: En cas de surcharge due à une pénétration rapide, la protection électronique arête immédiatement le moteur ; vous pouvez reprendre le perçage après le réengagement. Entretien
Avant de procéder à des travaux d’entretien ou de réparation, retirer la prise du secteur et vérifier la mise hors service de la ponceuse.
Les réparations ne peuvent être effectuées que par un personnel qualifié, choisi en raison de sa formation et de son expérience. Après chaque réparation, l’appareil doit être examiné par un électricien qualifié. De par sa conception, cette machine nécessite un minimum de soin et d’entretien. Il faut cependant régulièrement effectuer les travaux suivants ou examiner les pièces suivantes : S’assurer de la propreté de la machine et de la grille d’aération du moteur. Pendant le travail, veiller à ce qu’aucun corps étranger ne parvienne à l’intérieur de la machine. Utilisez la clé à ergots pour dévisser l'écrou de commande. Retirez ensuite la meuleuse montée et montez la nouvelle. L'ensemble tourne dans l'autre sens !32 En cas de panne de l’appareil, faire effectuer la réparation par un atelier autorisé. Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pieces de rechange. Les conseillers techniques et assistants EIBENSTOCK sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Protection de l’Environnement Recyclage des matières premières plutôt que Traitement des déchets Pour éviter des dommages liés au transport, l’appareil doit être livré dans un emballage résistant. L’emballage, ainsi que le moteur et ses accessoires sont fabriqués à partir de matériaux recyclables, ce qui permet de les traiter de manière écologique une fois arrivés en fin de vie. Les composants plastiques sont identifiés en fonction de leur nature ce qui facilite leur tri par les usines de retraitement.
Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement Bruit / Vibration Le bruit de cet appareil est mesuré selon la norme DIN 45 635, partie 21. Le niveau de pression acoustique sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, il convient de prendre des mesures de protection anti- bruit pour l’utilisateur.
Portez une protection acoustique !
Le niveau de vibration de la main et du bras est typiquement inférieur à 2,5 m/s². Mesures réalisées conformément à la norme européenne EN 60 745. Le niveau de vibrations revendiqué correspond aux principales utilisations de l’appareil. Cependant, si l’appareil est utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail.33 Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibration, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail. Protection contre les poussières Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité.Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en combinaison avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. Utilisez un système d’aspiration des poussières. Afin d’obtenir un haut niveau d’aspiration des poussières, utilisez un aspirateur industriel pour bois et / ou poussière minérale avec cette ponceuse. Veillez à bien aérer la zone de travail. Il est recommandé de porter un masque respiratoire de la classe de filtre P2. Garantie Conformément à nos conditions générales de vente, la durée de la garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison).Les dommages résultant d’une utilisation anormale, d’une surcharge ou d’une manipulation non conforme en sont exclus. Les dommages résultant de vices de matières premières ou de fabrication seront pris en charge gratuitement par réparation ou remplacement. Les réclamations ne peuvent être acceptées que lorsque l’appareil est envoyé non démonté au Service Après-vente Eibenstock.34 Certificat de Conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants: EN 60 745 conformément aux termes des réglementations en vigueur 2011/65/EU, 2014/30/EU, 2006/42/EG Dossier technique (2006/42/CE) auprès de: Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock
