BRUGSANVISNING EBS 180 F Eibenstock

Vigtige sikkerheds instruktioner

Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Læs betjeningsvejledningen

Arbejd koncentreret og med stor omhu. Hold arbejdspladsen ren, og undgå farlige situationer.

Træf foranstaltninger til beskyttelse af operatøren.

Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend høreværn

Anvend sikkerhedsbriller

Anvend støvmaske

Anvend beskyttelseshandsker

Advarsler

Advarsel om general fare

Advarsel om højspænding

Advarsel om varm overflade

Fare for at blive revet, flået eller klemt

Specifikationer

Betonsliber EBS 180 F

Spænding:	230 V ~	110 V~
Motoreffekt:	2500 W	2300 W
Bestillingsnr:	0634H000	0634L000

Frekvens: 50/60 Hz

Hastighed under belastning: 6000 min -1

Hastighed i tomgang: 8500 min -1

Nettovægt: ca.10,5 kg

Støjdæmpet efter: EN 55014 og EN 61000

Tilbehør:

Betegnelse	Bestillingsnr.
Diamantslibeskive ∅ 180mm (Beton) 37112000
Diamantslibeskive ∅ 180mm (Estrich) 37111000
Diamantslibeskive ∅ 180mm (PKD)	37119000
To-delt børstekrans	37227000
Industristøvsuger DSS 35 M iP	09919000

Leveringsomfang

Betonsliber med diamantslibeskive (Beton), værktøjssæt og betjenings-vejledning i carton.

Anvendelse

Ved brug af den anbefalede Diamantsliberskive er betonsliberen beregnet til at slibe: ru betonflader, til at fjerne forskallingsrester og rester at fliseklæb.

Brug kun de diamantskiver som er anbefalet af producenten. De har en lav vægt og en høj koncentricitet.

Ved brug af andre diamantklinger kan det medfører overbelastning af maskinen, f. eks skader på lejer, være til farer for brugeren af maskinen og tab af garanti. Elværktøjet må udelukkende anvendes sammen med en diamantkopskive og en suger i støvklasse M.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri.

Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug.

Maskinen må ikke blive våd, eller bruges i fugtige omgivelser.

• Inden De tager maskinen i brug, bør betjeningsvejledningen læses og forstås, og der bør tages hensyn til alle anvisninger.
• Inden maskinen tilsluttes elektricitet, sikres at kabel og tilslutning er i god stand. I modsatte tilfælde udskiftes disse af et autoriseret værksted.
• VIGTIGT! Inden maskinen tages i brug kontrolleres at slibeskiven er monteret korrekt.
• Maskinen må ikke udsættes for fugt og må ikke benyttes i fugtige omgivelser.
• Anvend altid maskinen med beskyttelsesskærmen påmonteret. Anvendes kun uden beskyttelsesskærm ved slibning af kanter.
• Anvend kun slibeskiver anbefalet af producenten.
• Forvis dem om, at arbejdsområdet ikke er beskadiget af strøm, gas, vand eller lignende udledninger.
• Sørg for at kablet altid føres bagved maskinen og væk fra arbejdsområdet.
• Hold maskinen fast med begge hænder under arbejdet.
• Vær opmærksom på maskinens reaktionstid.
• Kontroller at maskinen er frakoblet elektricitet inden der arbejdes på maskinen.
• Personer under 16 år bør ikke betjene maskinen.

- Under brug, skal brugeren og andre personer stående i nærheden bære høreværn, beskyttelsesbriller, sikkerhedshjelm samt beskyttelseshandsker.

• Pas på at andre personer omkring arbejdspladsen ikke rammes af partikler der flyver rundt..
• Hold håndtagene tørre, rene og fri for olie og fedt.
• OBS! Skiverne drejer stadig rundt et stykke tid efter at maskinen er slukket.

For yderligere sikkerhedsforskrifter henvises til vedlagte folder!

Elektrisk tilslutning

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt.

Rille fræseren er produceret i beskyttelsesklasse I.

Brug kun et forlængerkabel med tilstrækkeligt tværsnit. Et tværsnit, som er for lille kan føre til et kraft tab samt overophedning af maskine og kabel Maskinen er udstyret med langsom opstart, der sikrer at strømnettet ikke afbrydes, hvis ampereniveauet bliver for højt.

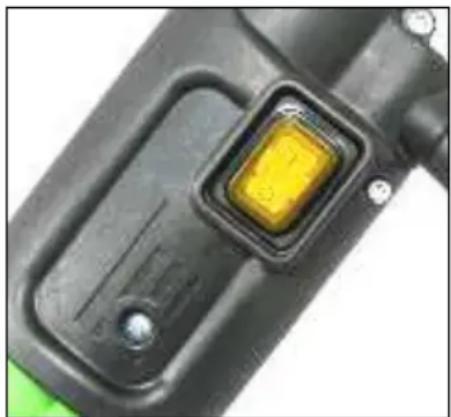

Tænde og slukke

Tilslut stikket til en stikkontakt.

Maskinen tippes let, så slibeskiven kan køre frit när der tændes for stømmen.

Tænd-/slukknappen tændes.

Når maskinen skal slukkes, skal den også kippes let så skiven kan køre frit, og der slukkes for tænd-/slukkontakten.

Ved hvert stop af maskinen eller en strømafbydelse, er låsen tilgængelig ved at trykke på tænd-sluk-kontakten til at løse for at forhindre utilsigtet genstart af maskinen (skade).

Støvudtag

Støv der forekommer under arbejdet, er sundhedsskadeligt. Det er defor at EBS 180 F, skal bruges sammen med en støvsuger (støvklasse M), samt at der skal bæres støvmaske. Våd/tør støvsugeren DSS 35 M iP er tilgængelig som tilbehør. Den kan tilsluttes direkte til ende af styrestangen.

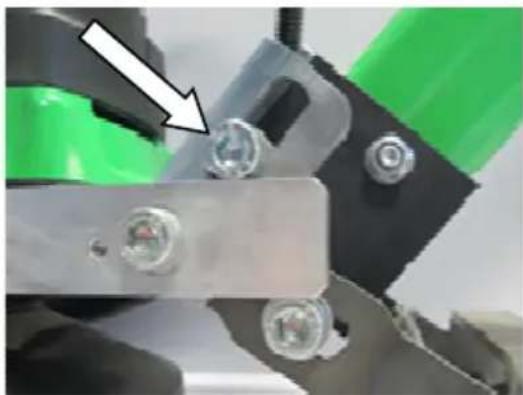

Tild indstilling

For at gøre dette, åbnes to skruer (pil), og gulvslibestanderen sænkes til den ønskede position.

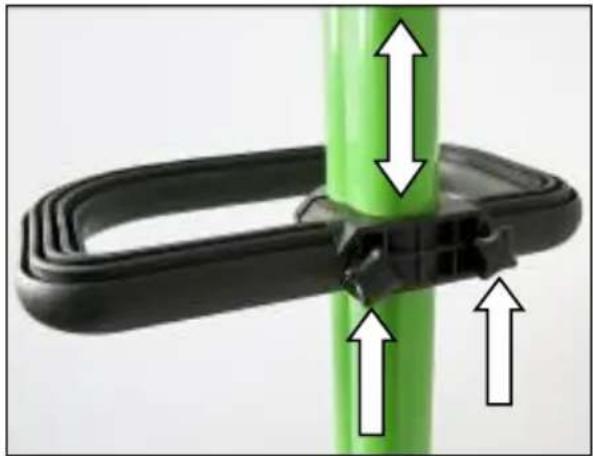

Indstilbart håndtag

Håndtaget kan indstilles trinløst i højden, så den passer til den enkelte bruger.

Dette gøres ved at løsne de to skruer. (pilene).

Skub håndtaget til den ønskede position, og spænd skruerne igen.

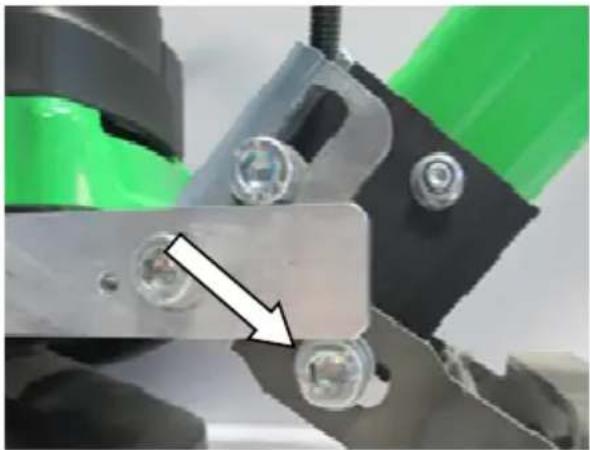

Indstilling af hjulhøjden

For at opnå en optimal slibning skal rammen justeres i sin stilling til den aktuelle hældning ved justering af styrekonstruktionen og graden af slid på slibeskiver (højden af de slibende segmenter).

Nu kontrolleres det at hjulene på rammen står på jorden. Korrigere eventuelt positionen af rammen og spænd de to fingerskruer.

Betjeningsvejledning

Tilslut sliberen til en støvsuger.

Før maskinen tændes, tild standeren bagud, sådan at slibeskiven har friløb ved opstart.

Tænd sliberen og sæt slibeskiven tilbage på den overflade, der skal slibes.

Før betonsliben regelmæssigt hen over gulvarealet. Før maskinen slukkes efter slibningen, tild atter engang standeren, sådan at slibeskiven har friløb og sluk derefter maskinen.

Tjek altid diamantslibeskiverne for slid, før en slibeopgave påbegyndes.

På hårde overflader skal der anven noget slibestøv, således diamantslibeskiven ikke bliver slidt så hurtigt.

Til dette, er det nok at slukke for støvsugeren et par sekunder.

Alternativt kan overfladen fugtes, for at forhindre at diamantsegmenterne bliver sløve.

Sørg altid for at 20-30% af slibeskiven, kører på den allerede slebne overflade, for at få det bedste resultat. Dette reducerer også sliddet på diamantslibeskiven.

Det anbefales altid at tilslutte industristøvsuger under arbejdet for at sikre sundhedsmæssig korrekt arbejde.

Det bedste arbejdsresultat opnås hvis der ikke lægges tryk på maskinen under arbejdet.

Ved slibearbejde ved vægkanter er det muligt at fjerne en del af beskyttelsesskærmen. Dette muliggør bearbejdelse af ellers utilgængelige områder. Il at løsne de to fingerskruer og træk segment (se fig. På side 52).

VIGTIGT!

Ved alle andre former for slibearbejde skal maskinen anvendes med komplet beskyttelsesskærm påmonteret.

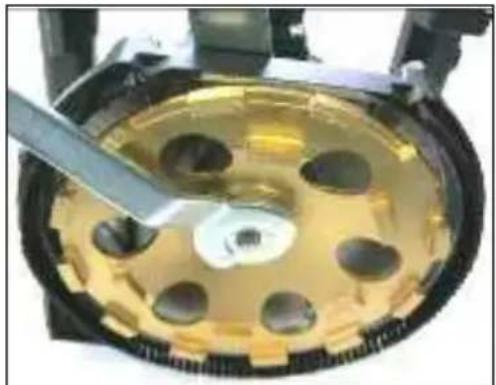

Klinge skift

Forsigtig.

Diamantslibeskiven kan blive varm under brug. Man kan brænde sig på hænderne eller skære/ridse sig på segmenterne. Brug altid arbejdshandsker ved klinge skift.

Først skal man fjerne den lille stykke af skærmen.

Løsen de 2 fløjskruer og tag det lille stykke af skærmen af.

Nu kan man gennem åbningen i skærmen (ved hjælp af den vedlagte SW 32 nøgle) holde igen mellem på flanche skiven mellem Motoren og diamantslibeskiven.

Nu kan man løsne fastspænderskruen og fjerne denne. Derefter kan man fjerne skiven og montere en ny.

Monteringen foregår i modsatte rækkefølge. Efter monteringen skal maskinen kører i kort tid for at se om den kører fint. Hvis ikke skal man straks afbryde.

Brug kun originalt tilbehør

Overbelastningssikring

Betonsliber er til beskyttelse af brugeren, Motor og værktøj udstyret med en Elektronisk og en termisk overbelastningssikring.

Termisk: Ved hjælp af et termoelement på motoren bliver motoren beskyttet mod overbelastning. Maskine slå selv fra og kan først efter afkøling(ca. 2 min) bruges igen. Køletiden er afhængig af opvarmning af motoren og den omgivende temperatur.

Elektronisk: I tilfælde af overbelastning på grund af for stor belastning, slå maskinen elektronisk fra. Efter ind og udkobling af maskinen kan der arbejdes videre.

Pleje og pasning

Tag stikket fra strømforsyningen, før der arbejdes med maskinen.

Reparationer må kun udføres af kvalificeret personale, der på grund af sin uddannelse og erfaring er egnet til opgaven.

Efter en reparation skal apparatet altid kontrolleres af en elektriker.

Elværktøjet er konstrueret således, at det kun kræver et minimum af pleje og vedligeholdelse. Det er dog nødvendigt, at følgende arbejde udføres og/eller komponenter kontrolleres regelmæssigt:

• Det elektriske værktøj og ventilationsslidserne skal altid holdes rene.
• Ved arbejdet skal der sørges for, at der ikke kommer nogen fremmedlegemer ind i det elektriske værktøj.
• Ved manglende funktion må apparatet kun repareres af et autoriseret værksted.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele.

EIBENSTOCK brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Kun for EU lande

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Støjen fra dette elværktøj bliver målt efter DIN 45 635, del 21. Støjniveauet kan på arbejdspladsen overstige 85dB (A), i dette tilfælde skal brugeren benytte en form for støjbeskyttelse.

Bær høreværn!

De typiske hånd-arm vibrationer er under 2.5 m/s ^2 . De målte værdier er fastsat i henhold til EN 60 745.

Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode.

Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket, eller når det kører, men ikke faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode.

Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre.

Støvbeskyttelse

Støv fra materiale så som maling der indeholder bly, nogle træ typer, mineraler og metal kan være skadelige. Kontakt med, eller indånding af dette støv, kan forsage allergiske reaktioner og/ eller åndedrætssygedomme til brugeren eller tilskuere.

Visse former for støv er klassificeret som kræftfremkaldende, så som ege- og bøgetræstøv især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbehandlingsmiddel). Materiale, som indeholder asbest, må kun behandles af specialister.

• Hvor brug af støvudsugning er muligt, skal det benyttes.
• For at sikre et højt niveau af støvsamling, brug da industri støvsuger DSS 35 M iP, for opsugning af træ og/eller mineraler sammen med denne maskine.
• Arbejdspladsen skal være godt ventileret.
• Brugen af støvmaskine klasse P2 anbefales.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel).

Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning.

Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

CE Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60 745

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Ret til ændringer forbeholdes.
