BRUGSANVISNING EES 1400-3 Eibenstock

Vigtige sikkerheds instruktioner

Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri.

Arbejd koncentreret, og forsigtigt. Sørg for at holde arbejdspladsen ren, og undgå farlige situationer.

Tag de nødvendige forbehold for at beskytte brugeren.

Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend høreværn

Anvend sikkerhedsbriller

Anvend støvmaske

Anvend beskyttelseshandsker

Symboler

Advarsel om general fare

Advarsel om højspænding

Advarsel om varm overflade

Fare for at blive revet, flået eller klemt

Tekniske data

Hjørnesliber EES 1400-3

Motoreffekt: 230 V ~
Netstrøm: 6,5 A
Spænding: 1400 W
Frekvens: 50/60 Hz
Nominelt omdrejningstal: 4 500 - 13	000 min-1
Slibeskivestørrelse: 3x44 mm
Adapter: særlig
Nettovægt: ca. 3,3 kg
Beskyttelsesklasse: II
Beskyttelsesgrad: IP 20
Støjdæmpet efter: EN 55014 og 61000
Bestillingsnr: 0620T000

Tilbehør:

Betegnelse		Bestillingsnr
Type	Farve
Diamantslibeskive 3er Set
Beton Gyldenbrun 37134000
Afretningslag Gul	37133000
Sæt med 3 hårdmetalslibeskiver
Belægninger	sølv	37132000
To-delt børstekrans		...
Industristøvsuger DSS 25 M		09917000
Industristøvsuger ESS 35 MP		09931000

∅vrige informationer om produkterne, samt tilbehørssortiment, kan findes på: www.eibenstock.com

Leveringsomfang

Hjørnesliber med 3 diamantslibeskive beton, tilbehørsværktøj og brugsanvisning i en kasse.

Anvendelse

Hjørnesliber er for professionel brug.

Ved brug af den anbefalede Diamantsliberskive er betonsliberen beregnet til at slibe: ru betonflader, til at fjerne forskallingsrester og rester at fliseklæb, specielt på små overflader, i hjørner og områder der er svært tilgængelige.

Elværktøjet må udelukkende anvendes sammen med en diamantkopskive og en suger i støvklasse M. Brug kun de

diamantskiver som er anbefalet af producenten. De har en lav vægt og en høj koncentricitet.

Ved brug af andre diamantklinger kan det medfører overbelastning af maskinen, f. eks skader på lejer. Og være til farer for brugeren af maskinen.

Sikkerhedsinstruktioner

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Bliver kablet beskadiget eller skåret over under arbejde, så rør ikke ved det, men tag stikket ud øjeblikkeligt. Brug aldrig maskinen med en beskadiget strømkabel.

Maskinen må ikke blive våd, eller bruges i fugtige omgivelser.

• Inden De tager maskinen i brug, bør betjeningsvejledningen læses og forstås, og der bør tages hensyn til alle anvisninger.
• Inden maskinen tilsluttes elektricitet, sikres at kabel og tilslutning er i god stand. I modsatte tilfælde udskiftes disse af et autoriseret værksted.
• VIGTIGT! Inden maskinen tages i brug kontrolleres at slibeskiven er monteret korrekt.
• Maskinen må ikke udsættes for fugt og må ikke benyttes i fugtige omgivelser.
• Anvend altid maskinen med beskyttelsesskærmen påmonteret. Anvendes kun uden beskyttelsesskærm ved slibning af kanter.
• Anvend kun slibeskiver anbefalet af producenten.
• Forvis dem om, at arbejdsområdet ikke er beskadiget af strøm, gas, vand eller lignende udledninger.
• Sørg for at kablet altid føres bagved maskinen og væk fra arbejdsområdet.
• Hold maskinen fast med begge hænder under arbejdet.
• Vær opmærksom på maskinens reaktionstid.
• Kontroller at maskinen er frakoblet elektricitet inden der arbejdes på maskinen.
• Personer under 16 år bør ikke betjene maskinen.

• Under brug, skal brugeren og andre personer stående i nærheden bære høreværn, beskyttelsesbriller, sikkerhedshjelm samt beskyttelseshandsker.
• Pas på at andre personer omkring arbejdspladsen ikke rammes af partikler der flyver rundt..
• Hold håndtagene tørre, rene og fri for olie og fedt.
• OBS! Skiverne drejer stadig rundt et stykke tid efter at maskinen er slukket.

For yderligere sikkerhedsforskrifter henvises til vedlagte folder!

Elektrisk tilslutning

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt.

Hjørnesliber er produceret i beskyttelsesklasse II.

Brug kun et forlængerkabel med tilstrækkeligt tværsnit. Et tværsnit, som er for lille kan føre til et kraft tab samt overophedning af maskine og kabel

Anbefalet ledningstværsnit og kabellængder:

Spænding	Ledningstværsnit mm2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Tænde og slukke

Korttid tilslutning

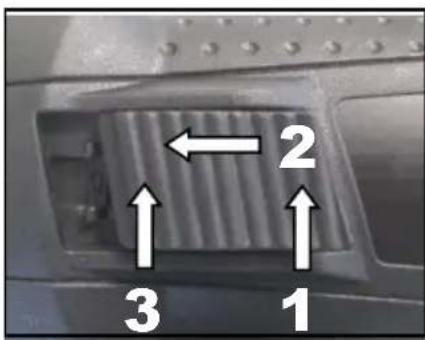

Tænd: Tryk på switch-rocker bagpå (1), skub derefter fremad (2) og hold.

Sluk: Slip skifte rocker.

Tænd: Tryk på switch-rocker bagpå (1), og tryk derefter fremad (2) og aktiver ved at trykke på fronten slutning (3).

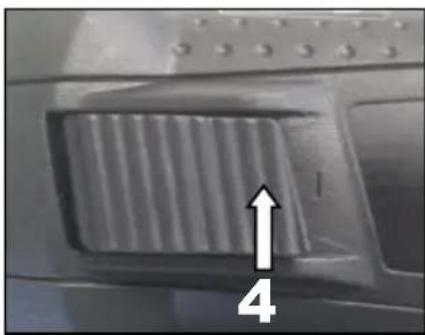

Sluk: For at slukke for elværktøjet, slip betjeningsvipperen ved tryk på bagenden (4).

2 3 1

EES 1400-3 er udstyret med et indstillingshjul for at muliggøre en trinløs regulering af hastigheden fra 4.500 til 13.000 omdrejninger pr. minut. Dette er placeret på bagsiden af maskinen.

Støvsugning

Det anbefales altid at tilslutte industristøvsuger under arbejdet for at sikre sundhedsmæssig korrekt arbejde. Eibenstock støvsuger (støfklasse M) for våd- og tørsugning kan købes som tilbehør. Støvsugeren tilkobles direkte på afgangsstudsen på støvskærmen.

Udskiftning af børsten:

Hvis børsternes længde er - på grund af slitage - mindre end 2 mm (ekstrem ophobning af støv under slibning), skal børsteflangen udskiftes helt. Træk den slidte børsteflange af, og udskift den med en ny.

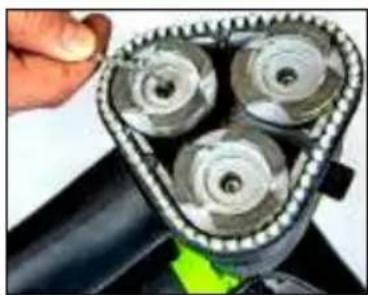

Klinge skift

Forsigtig.

Diamantslibeskiven kan blive varm under brug. Man kan brænde sig på hænderne eller skære/ridse sig på segmenterne. Brug altid arbejdshandsker ved klinge skift.

Aktivér spindelstoppet, og hold det indtrykket.

Fastspændingsskruerne på diamantslibeskiverne kan løsnes med sekskantskruenøglen, SW3.

Fjern derefter de monterede skivefræsere, og monter nye.

Lad maskinen køre i en kort periode i en sikker position. Hvis maskinen ikke kører frit, stop øjeblikkeligt arbejdet.

Brug kun originalt tilbehør!

Betjeningsvejledning

Tænd for sliberen og sæt den på den overflade, der skal arbejdes på. Hold sliberen godt fast med begge hænder og arbejde i lineær eller cirkulær bevægelser. Det bedste arbejdsresultat opnås hvis der ikke lægges tryk på maskinen under arbejdet.

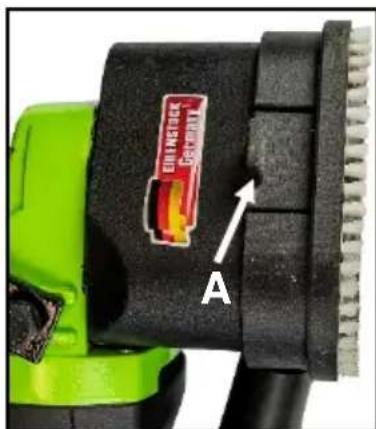

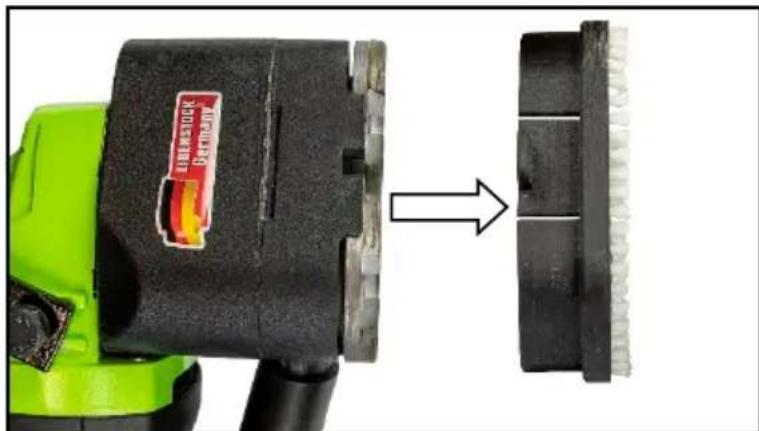

Slibning af kanter og hjørner:

Det er muligt at gå rundt i hjørnet og kan nås i hjørnet, efter at frøets (A) lysprik er placeret (se billede).

Vær opmærksom!

I dette tilfælde kan det skyldes en forøget mængde støv.

Alle andre slibeopgaver skal udføres med en komplet støvbeskyttelse.

EINRIGER GARDEN A

Håndtagets position kan også ændres, när du arbejder på svært tilgængelige steder.

Løsn derfor skruerne med en skruenøgle SW13.

Drej håndtaget til den ønskede position, og spænd skruerne igen.

Vedligeholdelse

Før der begyndes på vedligeholdelse, skal stikket tages ud.

Reparationer må kun udføres af kvalificerede og erfarne personer. Efter hver reparation, skal maskinen efterses af en el-specialist.

Maskinen er konstrueret, så den kun skal have et minimum af pleje og vedligeholdelse. Dog skal følgende punkter altid overvåges:

- Hold altid maskinen, og luftudtagene rene for støv.

• Under arbejdet, vær opmærksom på at partikler ikke kommer ind i maskinen.
• Hvis maskinen går i stykker, skal reparationen udføres af et autoriseret værksted.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele.

EIBENSTOCK brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald! Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Støjniveau / Vibrationer

Støjen fra dette elværktøj bliver målt efter EN 62841. Støjniveauet kan på arbejdspladsen overstige 85dB (A), i dette tilfælde skal brugeren benytte en form for støjbeskyttelse.

Bær høreværn!

De målte værdier er fastsat i henhold til EN 62841.

Vibrationsstørrelse emissionsniveauet i dette oplysningsskema er blevet målt i overensstemmelse med et standardiseret test givet i EN 60 745 og kan anvendes til at sammenligne et redskab med en anden. Den kan benyttes til en indledende vurdering af belastningen.

Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt

tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode.

Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket, eller när det kører, men ikke faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode.

Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre.

Støvbeskyttelse

Støv fra materiale så som maling der indeholder bly, nogle træ typer, mineraler og metal kan være skadelige. Kontakt med, eller indånding af dette støv, kan forsage allergiske reaktioner og/ eller

åndedrætssygedomme til brugeren eller tilskuere. Visse former for støv er klassificeret som kræftfremkaldende, så som ege- og bøgetræstøv især i forbindelse med tilsætningsstoffer til træbehandling (chromat,

træbehandlingsmiddel). Materiale, som indeholder asbest, må kun behandles af specialister.

• Hvor brug af støvudsugning er muligt, skal det benyttes.
• For at sikre et højt niveau af støvsamling, brug da industri støvsuger (støfklasse M), for opsugning af træ og/eller mineraler sammen med denne maskine.
• Arbejdspladsen skal være godt ventileret.
• Brugen af støvmaskine klasse P2 anbefales.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel).

Skader som følge af naturlig slitage, overbelastning eller forkert håndtering, er undtaget fra denne garanti. Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning. Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

EU Overensstemmelseserklæring

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder:

EN 62841-1:2023-03

EN 62841-2-3:2022-08

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10
