EES 1400-3 - Broyeur Eibenstock - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EES 1400-3 Eibenstock au format PDF.
| Marque | Eibenstock |
| Modèle | EES 1400-3 |
| Type de produit | Broyeur / Meuleuse d'angle pour béton |
| Puissance absorbée | 1400 W |
| Tension nominale | 230 V ~ |
| Fréquence | 50/60 Hz |
| Vitesse à vide | 4 500 - 13 000 tr/min |
| Diamètre max du disque | 44 mm (3 disques) |
| Poids | 3,3 kg |
| Double isolation | Oui (classe II) |
| Degré de protection | IP 20 |
| Contenu de l'emballage | Machine, 3 meules diamantées, outil de montage, mode d'emploi, coffret |
| Applications | Meulage et ponçage du béton, enlèvement de coutures de coffrage, bavures de carrelage |
| Vitesse variable | Oui, par molette de réglage |
| Aspiration des poussières | Raccordement pour aspirateur industriel classe M |
| Sécurité | Arrêt de broche, capot de protection, interrupteur à bascule avec verrouillage |
| Entretien | Nettoyage des grilles d'aération, remplacement de la couronne à balais |
| Niveau sonore | > 85 dB(A) |
| Niveau de vibration | < 2,5 m/s² |
| Garantie | 12 mois (entreprises) |
| Certifications | CE, EN 62841, EN 55014, EN 61000 |
FOIRE AUX QUESTIONS - EES 1400-3 Eibenstock
Questions des utilisateurs sur EES 1400-3 Eibenstock
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice EES 1400-3 - Eibenstock et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EES 1400-3 de la marque Eibenstock.
MODE D'EMPLOI EES 1400-3 Eibenstock
Consignes de Sécurité
Des instructions et avertissements importants sont présentés par symboles sur la machine.
Pour utiliser la machine en toute sécurité, lire d'abord attentivement le mode d'emploi et respecter les directives indiquées.
Travailler concentré et avec soin.
Veuillez à ce que votre espace de travail reste propre et évitez des situations dangereuses.
Mesures préventives afin de protéger la sécurité de l'opérateur
Pour votre propre sécurité, utilisez les lunettes de protection, un protecteur anti-bruit, un masque contre la poussière, les gants de protection et portez une robuste tenue de travail !
Protecteur antibruit
Lunettes de protection
Masque anti poussière
Gants de protection
Avertissements
Attention : Règles de sécurité
Attention : Voltage dangereux
Attention : Surface chaude
Danger de déchirure ou de coupure
Caractéristiques Techniques
Meuleuse d'angle EES 1400-3
| Puissance absorbée: 1400 W | |
| Tension nominale: 230 V ~ | |
| Ampérage: 6,5 A | |
| Fréquence: 50/60 Hz | |
| Vitesse nominale: 4 500 - 13 000 min | -1 |
| Max. diamètre du disque: 3x44 mm | |
| Axe: spéciale | |
| Poids: 3,3 kg | |
| Isolation double: II | |
| Degré de protection: IP 20 | |
| Antiparasitage selon: EN 55014 et 61000 | |
| Référence: 0620T000 |
Accessoires disponibles:
| Article | Référence | |
| Type | Couleur | |
| Meule diamantée ensemble de 3 | ||
| Béton doré 37134000 | ||
| Arase jaune 37133000 | ||
| Jeu de 3 disques abrasifs en carbure de tungstène | ||
| Revêtements | argent | 37132000 |
| Couronne de brosse | ... | |
| Aspirateur industriel DSS 25 M | 09917000 | |
| Aspirateur industriel ESS 35 MP 09931000 | ||
Pour de plus amples informations à propos de nos produits et notre vaste gamme d'accessoires, veuillez consulter : www.eibenstock.com
Contenu de l'emballage
Meuleuse d'angle avec 3 meule diamantée en béton, outil de montage et mode d'emploi dans un coffret.
Mode d'emploi
La meuleuse d'angle est un outil pour usage professionnel. En utilisant les disques appropriés, la ponceuse sert à égaliser des déformations sur surfaces de béton, à enlever des coutures de coffrage, surfaces de boue et des bavures de poses de carrelage, en particulier sur les petites surfaces, les angles et les endroits difficiles d'accès.
L'outil électroportatif doit être utilisé exclusivement avec une meule assiette diamantée et un aspirateur de classe M. N'utilisez que les disques recommandés par le fabricant ! Des disques trop lourds ou non équilibrés peuvent conduire à la surcharge et à la détérioration de la machine.
Consignes de Sécurité
Pour utiliser la machine en toute sécurité, lire d'abord attentivement le mode d'emploi et respecter les directives indiquées. Avant la première utilisation de la machine, demander quelques conseils pratiques. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Si le câble de raccordement est endommagé ou sectionné pendant l'utilisation, ne pas toucher, mais retirer immédiatement la fiche du secteur. Ne jamais faire fonctionner l'appareil lorsque le câble est endommagé.
Le bloc moteur ne doit pas être humide, ni utilisé sous l'eau ou par temps de pluie.
- Ne travaillez pas près de matières facilement inflammables ou explosives.
- Ne pas travailler de matières contenant de l'amiante.
- Il est formellement interdit de modifier cet appareil.
- Ne jamais utiliser la machine sans que le capot de protection et anti-poussière ne soit monté. N'utiliser cette machine avec le capot de protection partiellement démonté que dans des coins.
Pour toute autre application, le capot de protection doit toujours être fermé.
- Vérifier le câble et la fiche de la machine avant toute utilisation. En cas de détérioration, confier la réparation à un professionnel. N'introduire la fiche dans la prise que lorsque l'interrupteur de la ponceuse est sur arrêt.
- N'insérez la fiche dans la prise que quand l'outil est à l'arrêt.
- A l'extérieur, cette machine doit être utilisée impérativement avec un interrupteur à courant différentiel de 30 mA max.
- Retirer la fiche et s'assurer que l'interrupteur est sur arrêt lorsque la machine est arrêtée, par exemple en cas de travaux de montage et de démontage, de chute de tension, de montage ou de démontage d'un accessoire
-
Débrancher la machine si elle reste inutilisée pour une raison quelconque. Vous éviterez ainsi un démarrage brusque et sans surveillance.
-
Ne pas utiliser l'appareil lorsqu'une partie du carter est endommagée, ou en cas de dégâts à l'interrupteur, au câble ou à la prise.
- Vérifiez que la vitesse maximale d'utilisation indiquée sur le disque soit au moins égale à celle de la machine.
- Stocker et utiliser les disques avec soin et selon les instructions du fabricant.
- Contrôler les outils avant toute utilisation. Ne pas utiliser de produits cassés, fêlés ou endommagés de quelque manière que ce soit.
- Avant de mettre la machine en service il faut vérifier le montage correct des disques et accessoires. La machine doit fonctionner environ 30 secondes au point mort et dans une position sûre. Mettez immédiatement l'appareil hors tension si de fortes vibrations ou autres défauts apparaissent.
- Veiller à ce que le câble d'alimentation et le tuyau d'aspiration cheminent vers l'arrière de la machine.
- Les outils électriques doivent être inspectés par un spécialiste à intervalles réguliers.
- Ne transportez jamais la machine par son câble.
- Ne pas toucher les pièces rotatives.
- Les personnes de moins de 16 ans ne sont pas autorisées à utiliser l'outil
- L'opérateur ainsi que les personnes présentes dans son environnement direct doivent porter des protections auditives, un masque anti-poussière ainsi que des lunettes de protection.
- S'assurer que les personnes présentes sur le lieu de travail ne soient pas menacées par des particules en suspension dans l'air.
- Maintenir les poignées sèches, propres et exemptes d'huile et de graisse.
- Pendant le fonctionnement, toujours tenir la machine avec les deux mains et adopter une position sûre.
- Attention ! L'outil tourne encore par inertie après la mise hors tension de la machine.
Suivre également les consignes de sécurité générales figurant dans la notice en annexe !
Raccordement électrique
Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6% à – 10% sont admissibles. Cette ponceuse est réalisée dans la classe de protection II. Utiliser uniquement des rallonges ayant un
diamètre suffisant. Un diamètre trop petit pourrait diminuer considérablement la performance et faire surchauffer la machine et le câble
Diamètres minimum recommandés et longueurs maximum de câbles
| Tension secteur | Diamètre en mm^2 | |
| 1.5 | 2.5 | |
| 110V | - | 40 m |
| 230V | 50 m | 80 m |
Mise en marche - Arrêt
Fonctionnement momentané

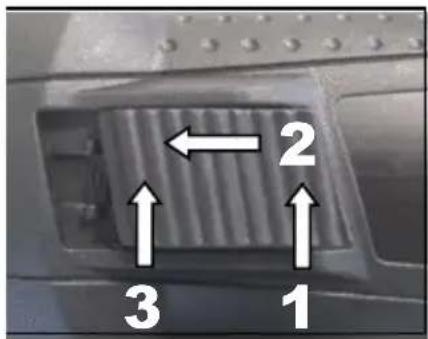

Mise sous tension: Appuyez sur l'interrupteur à bascule arrière (1), puis poussez vers l'avant (2) et maintenez.
Mise hors tension: Relâchez l'interrupteur à bascule.

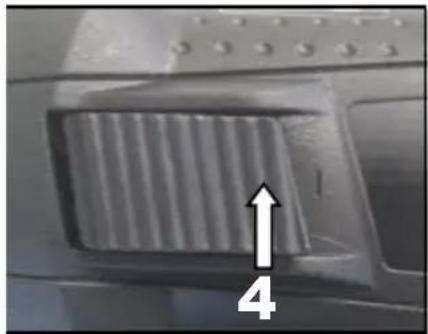

Fonctionnement continu
Mise sous tension: Appuyez sur l'interrupteur à bascule retour (1), puis appuyez sur vers l'avant (2) et engager par en appuyant sur l'extrémité avant (3).
Mise hors tension: Pour éteindre l'outil électrique, relâchez l'interrupteur à ascule par en appuyant sur l'extrémité arrière (4).
La EES 1400-3 est équipée d'une molette de réglage afin de permettre un contrôle à réglage continu de la vitesse de 4.500 et 13.000 tr/min. Celui-ci se trouve à l'arrière de la machine.
Aspiration des poussières
L'exposition aux poussières de béton peut nuire à la santé. C'est pour cette raison que la ponceuse à béton doit être raccordée à un aspirateur industriel et qu'il faut porter un masque anti-poussière (classe de filtre P2). Un tel aspirateur (classe M) est disponible en accessoire, il peut être raccordé directement à la ponceuse.
Il faut remplacer la couronne à balais complète lorsque l'épaisseur du balais n'est plus que de 2mm (grandes quantités de poussières émises pendant le ponçage). Tirez sur la couronne à balais porté. Insérer la nouvelle couronne à balais.
Remplacement du Disque
Précautions !
Le disque peut chauffer excessivement en ponçant. Vous pourriez vous brûler les mains, vous couper ou vous écorcher avec les segments. Portez donc toujours des gants de protection pour changer le disque. Avant de changer le disque, débranchez le câble d'alimentation de la machine !

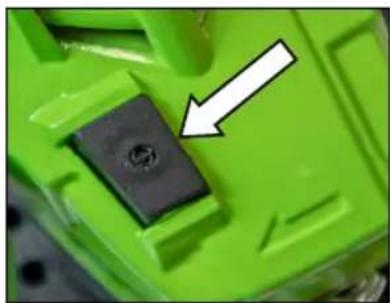

Actionnez l'arrêt de la broche et maintenez-le enfoncé.
Les vis de fixation des disques diamants se desserrent avec la clé hexagonale SW3.
Enlever ensuite le disques et le remplacer par un nouveau.
Nettoyez au préalable les porte-disques et toutes les pièces à monter.
Démarrer la machine un court instant dans une position sans danger pour s'assurer du bon montage! Cessez immédiatement le travail si un dysfonctionnement intervient.
N'utilisez que des accessoires d'origine!
Instructions de travail
Mettre en marche la machine et la poser avec précaution sur la surface à traiter. Il faut toujours manier la machine des deux mains. Travaillez avec des mouvements linéaires ou rotatifs.
On obtiendra les meilleurs résultats sans exercer de pression excessive sur la surface à traiter.

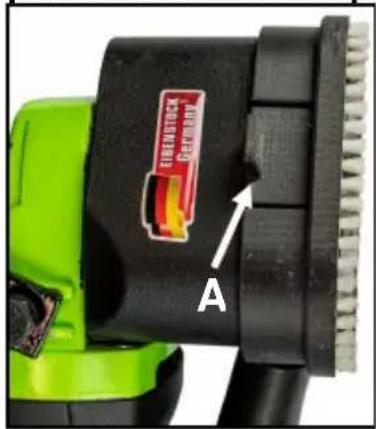

Meulage sur les bords et dans les angles :
Afin de meuler le plus près possible du bord et dans les angles, vous pouvez retirer la couronne à balais en appuyant légèrement sur les pattes (A) (voir illustrations).
Attention!
Dans ce cas, une plus grande quantité de poussière est possible. Pour tous les autres travaux, il faut toujours que le capot de protection soit complètement monté.
La position de la poignée peut également être modifiée pour travailler dans des endroits difficiles d'accès.
Pour ce faire, desserrez les vis de fixation à l'aide d'une clé à fourche SW13.
Faites pivoter la poignée dans la position souhaitée et resserrez les vis.
Entretien
Avant de procéder à des travaux d'entretien ou de réparation, retirer la prise du secteur et vérifier la mise hors service de la ponceuse.
Les réparations ne peuvent être effectuées que par un personnel qualifié, choisi en raison de sa formation et de son expérience. Après chaque réparation, l'appareil doit être examiné par un électricien qualifié.
De par sa conception, cette machine nécessite un minimum de soin et d'entretien. Il faut cependant régulièrement effectuer les travaux suivants ou examiner les pièces suivantes:
- S'assurer de la propreté de la machine et de la grille d'aération du moteur.
- Pendant le travail, veiller à ce qu'aucun corps étranger ne parvienne à l'intérieur de la machine.
- En cas de panne de l'appareil, faire effectuer la réparation par un atelier autorisé.
Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Les conseillers techniques et assistants EIBENSTOCK sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Protection de l'Environnement
Recyclage des matières premières plutôt que Traitement des déchets
Pour éviter des dommages liés au transport, l'appareil doit être livré dans un emballage résistant. L'emballage, ainsi que le moteur et ses accessoires sont fabriqués à partir de matériaux recyclables, ce qui permet de les traiter de manière écologique une fois arrivés en fin de vie. Les composants plastiques sont identifiés en fonction de leur nature ce qui facilite leur tri par les usines de retraitement.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les ordures ménagères !
Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
FR
Cet appareil se recycle
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÉTERIE
Points de collecte sur www.-quefainedemesdechets.fr Privilégiez la réparation ou le don de votre appareil i
Bruit / Vibration
Le bruit de cet appareil est mesuré selon la norme EN 62841. Le niveau de pression acoustique sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, il convient de prendre des mesures de protection anti-bruit pour l'utilisateur.
Portez une protection acoustique !
Le niveau de vibration de la main et du bras est typiquement inférieur à 2,5 m/s². Mesures réalisées conformément à la norme européenne EN 62841. Le niveau de vibrations revendiqué correspond aux principales utilisations de l'appareil. Cependant, si l'appareil est utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail.
Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibration, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail.
Protection contre les poussières
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en combinaison avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Utilisez un système d'aspiration des poussières.
- Afin d'obtenir un haut niveau d'aspiration des poussières, utilisez un aspirateur industriel (classe M) pour bois et / ou poussière minérale avec cette ponceuse.
■ Veillez à bien aérer la zone de travail. - Il est recommandé de porter un masque respiratoire de la classe de filtre P2.
Garantie
Conformément à nos conditions générales de vente, la durée de la garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison). Les dommages résultant d'une utilisation anormale, d'une surcharge ou d'une manipulation non conforme en sont exclus.
Les dommages résultant de vices de matières premières ou de fabrication seront pris en charge gratuitement par réparation ou remplacement.
Les réclamations ne peuvent être acceptées que lorsque l'appareil est envoyé non démonté au Service Après-vente Eibenstock.
Certificat de Conformité UE
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu'avec les normes suivantes:
EN 62841-1:2023-03
EN 62841-2-3:2022-08
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN IEC 63000:2019-05 Dossier technique (2006/42/CE) auprès de:
Sous réserve de modifications.
