EBS 1802 SH - Vermaler Eibenstock - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING EBS 1802 SH Eibenstock

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situatuies.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen verilgheid dient u de volgende verilgheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandsschoenen

Draag altiijd een stofmasker

Waarschuwingen

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Gevaar op scheurwonden en snijwonden

Technische gegevens

Betonslijper EBS 1802 SH

Nominate spanning:	230 V
Opgenomen vermogen:	1800 W
Bestelnummer:	0633L000

Frequentie: 50 - 60 Hz

Nominate draaisnelheid: 10,000 min-1

maximale grotte van de slijpschijf: 125 mm

Gereedschapshouder: M 14

Verkrijgbare accessoires:

Item		Bestelnummer
Diamant slijpwiel
Type	Kleur
Beton standard	goud, zand	37114000
Beton premium	goud, zand	37102000
Egalisatiebenon	geel	37103000
Rapid K	blauw	37110000
PCD segmenten acute	zwart	37115000
PCD segmenten afgerond	zwart	37118000
Borstelrand		3722A000
Floor guiding device (niet bij diamant slijpwiel PCD)		37210000
Industriële stofzuiger DSS 25 M		09917000
Industriële stofzuiger DSS 35 M iP		09919000

Voor meer informatie over unsere producten en ons große aanbod aan accessoires kijkt u op: www.eibenstock.com

Leveringsomvang

Betonslijper met diamant slijpwiel (PCD), gereedschapset en gebruiksaanwijzingen in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De betonslijper is bedoeld voor professioneel gebruik.

Het gereedschap, uitgerust met een gespast slijpwiel, kan worden gebruikt voor het effenen van ruw beton of het verwijderen van vormplooien, opgedroogde modder, voegvulling en kleefmiddelen voor tegels.

Het elektrische gereedschap mag uitsluitend in combinatie met een diamantkomschijf en een zuiger van de stofklasse M gebruikt worden. Gebruik alleen slijpwielen die door de fabrikant worden aanbevolen. Deze zijn Licht van gewicht en hebben een hoge concentriciteit. Het gebruik van andere slijpwielen kan een overbelasting van de machine, schade aan de lagers en gevaar voor de gebruiker veroorzaken.

Veiligheidsvoorschriften

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften.

Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gezruikt.

Raak de kabel Niet aan indien deze beschadigd isijdens werkzaamheden en sluit onmiddelijk de stroomvoorziening af.

Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine Niet aan direct regenwater blootgesteld worden.

• Gebruik de machine Niet in een omgeving met explosie gevaar.
• Boor Niet in asbesthoudende materialen.
• Manipulatie van de machine leidt tot verbeuring van de garantie.
• Gebruik de machine nooit zonder stofschem.

Gebruik de machine met een gedeelrijk afgenomen stofschem alleen in hoeken.

Voor alle andere toepassingen要去 het stofschem altijd gesloten zich.

• Controller als voor gebruik de machine, kabel en stekker. Reparationsdienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten worden.

Steek de stekker pas in het stopcontact nadat de schakelaar van het gereedschap op "off" (uit) is ingesteld.

• De machine要去en met een differentieelschakelaar van max. 30mA worden gezruikt.
• Laat de machine nooit zonder toezicht aller.

Schakel de machine uit en haal de stekker uit het stopcontact als de machine zonder toezicht worden achtergelaten,ijdens de montage en demontage van de machine, in geval van een spanningsval ofijdens hetplaatsen of afhalen van een accessoire.

• Schakel de machine uit als deze onverwacht stopt. Voorkom dat de machine plotseling en zonder toezicht worden gestart.

• Niet gebruiken indien delen van de behuizing, de knappen, de kabel of de stekker beschadigdহn.

• Zorg dat de snelheid vermeld op het slijpwiel voldoet of hoger is dan de max. snelheid vermeld op de machine.
• Gebruik of berg de slijpwielen voorzichtig op in overeenstemming met de aanwijzingen van de fabrikant.
• Controller de accessoires vór ingebruikname. Gebruik geen enkele producten die gebrozen, gebarsten of op andere wijze beschadigd zijn.
• Controleer voór gezbruk of het apparaat correct bevestigd en vergrendeld is. Laat het op een veilige plek ca. 30 seconden stationair draaien. Schakel het onmiddelijk uit als er aanzienlijke vibraties optreten of andere defecten herkenbaar+zijn.
• Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.
• Elektrisch gereedschap要去 regelmatig door een specialist onderzocht worden.
• Draag de machine nooit aan de kabel
• Raak de bewegende onderdelen nicht aan.
• Personenjonger dan 16aar mogen het apparaat Niet gebruiken.
• De gebruiker en eventuele omstanders要去en tijdens gebruik geschiktte oorbeschemmers, een stofmasker, een veiligheidsbril en tevens beschemende handschoenen dragen.

• Zorg ervoor dat Personen in de werkomgeving geen letsel können oplopen wegens rondvliegende stukjes.
• Houd uw handen droog, schoon en vrij van olie en smeer.
• Houd tijdens de werkking het gereedschap met beiden handen vast.
  Opgelet! Het gereedschap stopt nicht onmiddelijk na uitschakeling.

Zie a.u.b. de behuizing voor meer veiligheidinstructies!

Stroomvoorziening

Controllerer erst of het beschikbare voltage en de beschikbare freiagentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. De machine is veiligheidsklasse II. The angle grinder is made in protection class II.

Gebruik uitsluitend verlengsnoeren met een voldoende dwarsdoorsnede. Een dwarsdoorsnede die te Klein is kan leiden tot een aanzienlijke daling van de prestaties en oververhitting van de kabel machine.

Het gereedschap is uitgerust met een snugheidsbegrenzer bij opstart om een snelle expulsie-smetveiligheid door onverwachte reacties te voorkomen.

Aan-/uitschakelen

Onderbroken bedrijf

Inschakelen: AAN-/UITschakelaar indrukken

Uitschakelen: AAN-/UITschakelaar loslaten

Ononderbroken bedrijf (Alleen met gebruik van het vloergeleidingsystem)

Inschakelen: AAN-/UITschakelaar indrukken en op ingedrukte positie met blokkeerknop blokkeren

Uitschakelen: AAN-/UITschakelaar opniew indrukken en weeer loslaten.

Let op!

Bijijdere stop van de machine of bij stroomonderbrekingen, dient de vergrendeling van de Aan-/Uitschakelaar onmiddelijk te worden losgelaten door het indrukken van de schakelaar. Dit is ter voorkoming van het onbedoeld herstarten van de machine (fysiek risico).

Overbelastingsbeveiling

Om de gebruiker, apparatuur en gereedschap te beschemen is het slijpwiel uitgerust met een elektronische overbelastingsbeveiliging:

Om de gebruiker te waarschuwen gegen overbelasting van het apparaat vanwege een te hoge slijpdruk is een LED aangebracht aan de motorbehuizing. Dezelicht Niet op tijdens onbelast gebruik of bij normale belasting. Als het apparaat wordt overbelast Licht de LED rood op, in dit geval dient de druk worden weggenomen. Als geen actie wordt ondernomen op de rode indicatie dan zorgt de elektronica voor het automatisch uitschakelen van het apparaat. U kunt pas doorgaan met werken nadat de druk is weggenomen en na het UIT eneer AAN zetten van het apparaat.

Wisselen van de slijpschijf

Opgelet!

Het slijpwiel kan tijdens de werkking zeer heet zich. U kunt uw handen verbranden en scheur- of snijwonden door de gedeeltes oplopen. Draag waarom.altijd werkhandsschoenen wonneer u het slijpwiel verwangt.

Haal altijd de stekker uit het stopcontact voordat u een handeling op het gereedschapuitvoert!

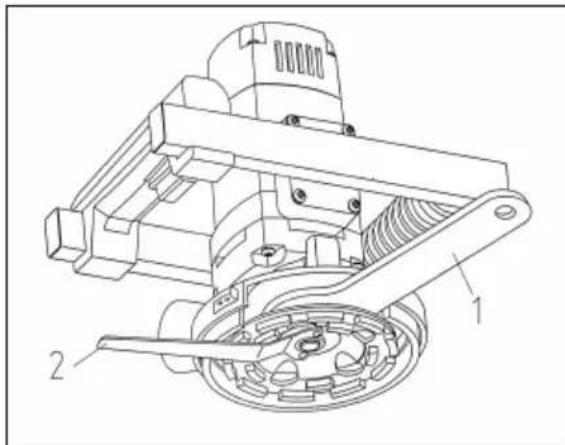

Ten eerste, de opvouwbare kap segment worden geopend. Dan kan men met de steeksleutel (1) SW 32 de flenssschijf:tussen de motor en de slijpschijf tegenhouden. Met de speciaalsleutel (2) kan de bevestigingsmoer losgedraaid worden. Het vastzetten van de neuen slijpschijf gebeurt in de omgekeerde volgorde.

Na de montage van het slijpwiel, schakel de machine gedurende een korteperiode en in een veilige positie in. Als de machine Nietaar behorenwerkt, schakel.Deze onmiddelijkuit.

Gebruik alleen originele accessoires!

Toepassingen van de slijpwieten

Type Max.	Toegestane Snelheid	Kleur	Toepassing
Diamanten Slijpwiel
Beton 12 000 min	-1	goud, zand	voor het afwerken van beton, baksteen,kalk- zandsteen, basalt, zandsteen
Egalisatiebegon 12	000 min -1	geel voor	het afwerken van versen groen beton, dekvloer, kalk-gips, mortel, gips, zachte kalk
Rapid K 12 000 min	-1	blauw voor	oor het verwijderen van epoxyresten en twee-componentenlagen
PCD 12 000 min	-1	zwart universeel toepasbaar -bijvoorbeeld: beton,egalisatiebeton, lijmresten enlagen - slijpwiel met monobloc diamanten

Stof Afzuiging

Stof datijdens werkzaamheden ontstaat is gevaarlijk voor uw gezondheid. Daarom要去 de betonslijper worden gebruikt in combinatie met een stofzuiger, en u dient een stofmasker te dragen. De ondersteunde Nat/Droog Stofzuiger (stofklasse M)is verkrijgbaar als accessoire. Deze kan direct worden aangesloten op de stofkap.

De borstelrand verrangen

Als de lenghte van de borstelharen - door slijtage - korter is dan 5 mm (zeer veel stof tijdens het slijpen), dient de borstelrand compleet verrangen te worden.

Verwijder hiervoord de drie schroeven op het vaste gedeelte van het stofschem en de twee schermen op het afneembare gedeelte. Trek de versleten borstelrand eraf en verrang het door een neue. Let erop dat de schroefgaten in de borstelrand en die in het stofschem uitgelijnd zijn.

Schroef de beiden delen aan elkaar.

Gebruiksaanwijzingen

Schakel de machine in enplaats deze voorzichtig op het te behandelen oppervlak. Houd het gereedschap met beiden handen vast en voer cirkelvormige of lineaire bewegingen UIT.

Voor het beste resultaat: Oefen Niet teveel drukuit op het te behandelen oppervlak.

Voor het slijpen in hoeken van de muur kut u een segment van het stofschem verwijderen door middel van het klemmechanisme. Dit zorgt ervoor dat u tevens moeilijk te bereiken oppervlakken kut slijpen.

Schroef hiervoar beiden vleugelschroeven los en trek het gedeelte uit.

Opgelet! Voor alle andere slijptoepassingen要去 het stofschem altijd volledig gesloten�.

Werking en Montage van de Vloergeleider

Attentie!

Alvorens dit werk uit te voeren dient u de stekker uit het stopcontact te trekken!

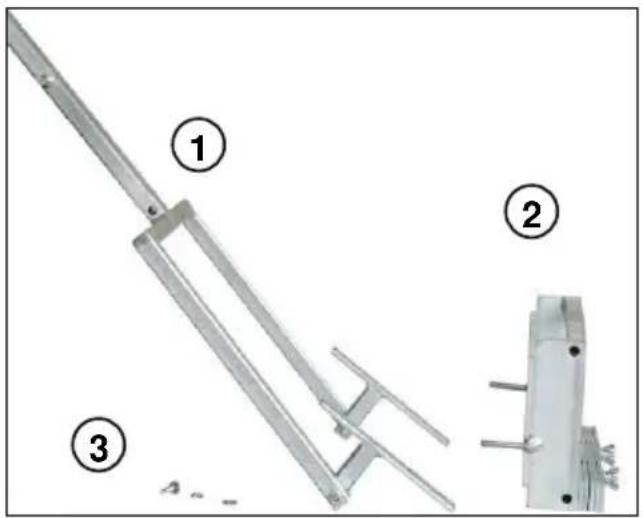

Voor slijpwerk op grote vloeren is een vloergeleider beschikbaar als accesseire (niet voor PCD slijpwiel). Dit zorgt voor een comfortabeler gebruik van de slijptol.

1 apparatus met houder
2 bovenzijde met gewichten
ring, aandrukring, vleugelmoer

Montage

Zet de AAN/UIT schakelaar van de betonslijper vast.

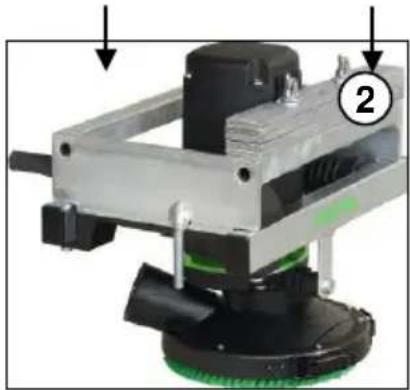

Plaats de bovenzijde met de gewichten 2 op de beugel op de machine.

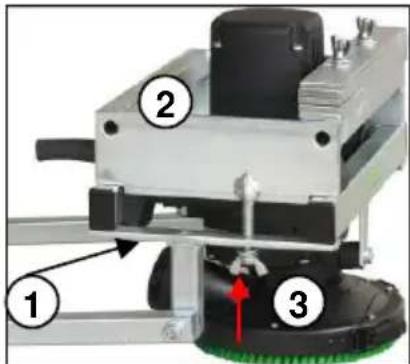

Zet dan het apparaat met de beugel ④ onder de hendel en zet deze vast met dering, aandrukring en vleugelmoer ③ aan de bovenzijde ②

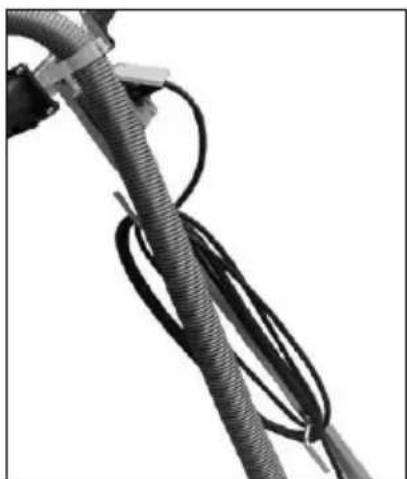

Wind het snoer van de machine op in de houder die hiervoor bedoeld is. Zorg ervoor dat de schakelaar van de vloergeleider Niet ingedrukt of vastgezet is. Plaats de slijper in de gleuf van de vloergeleider. Leid de slang van de stofzuiger over de vloergeleiderBeen, en verbind ze met de slijper. De klem voorkomt het weglijkden van de slang.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis vanhaar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoudoodzakelijkis.Regelmatigdienenechter volgende werkzaamhedenuitgevoerdc.q.dienen volgende componentengecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven要去en schoon worden gehonden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats lately uitvoeren.

Milieubescherming

Recyclage inplaats van afvalverwijdering

Om beschadiging tijdens het transport te vermiijden要去 het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zichn van recycleerbaar materiaal vervaardigd en moeten dievenovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn specialaal gemerkt. Hierdoor kuren ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat worden gemeten volgens de DIN 45 635, deel 21. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is hetoodzakelijk om gehoorgeschemende maatregelen te treffen.

De hand-/arm-trilling is lager dan 2,5m / s^2 De waarden zijn gemeten volgens de EN 60 745.

Het in deze instructies vermelde trilniveau wird in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijkking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt.

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap beschert voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gezbruikt worden, kan het trilniveau afwijken. Dit kan de belasting door trillingenijdens de gehele arbeidsperiode aanzienlijk doeen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehonden te worden met de perioden,ijdens dewelke het apparaat uitgeschakeld is of weliswaar in werkig is, maar nicht efectief gezbruikt worden. Dit kan de belasting door trillingenijdens de gehele arbeidsperiode aanzienlijk doeen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener voor de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeitsprocessen.

Stofbescherming

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zich. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders.

Bepaalde soorten stof়n geklassificiererd als kankerverwekkend,zoals eik -en beukstof,voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat,houtconserveermiddel).Asbesthoudend materiaal mag uitsluitend door specialisten worden behandeld.

• Wannerer möglichkt要去 een apparaat voor stofafzuiiging worden gebruikt.

• Gebruik samen met dit apparaat de industrielle stofzuiger (stofklass M) voor hout en/of mineralen om stofverzameling op een hoog niveaute verwezenlijk.

• De werkplaats要去 goed geventileerdijken.
• Wij raden het gebruik aan van een stofmasker of filter van klasse P2.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijk bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn,+zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een/Newuw onderdeel of reparatie verholpen. Klachten hunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd teijken geweest, maar de leverancier ofaar een Eibenstock-werkplaats gezonden worden.

Verklaring van Conformiteit

We verklaren op unsere verantwoordelijkheid dat het onder „Technische gegevens" beschreiben product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745, EN 50581.
