V350 - Βιντεοκουδούνι SOMFY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ενδοεπικοινωνία βίντεο
Μάρκα	Somfy
Μοντέλο	V350
Οθόνη	Έγχρωμη 7 ίντσες (17 cm), ανάλυση 800 x 480 pixel
Διαστάσεις οθόνης (Π x Υ x Β)	220,5 x 175 x 24 mm
Διαστάσεις εξωτερικής μονάδας (Π x Υ x Β)	77 x 151 x 45 mm
Τροφοδοσία οθόνης	Τροφοδοτικό 100-240 VAC, 50/60 Hz, έξοδος 24V 1A
Τροφοδοσία εξωτερικής μονάδας	Μέσω της οθόνης (καλώδιο 2 συρμάτων)
Νυχτερινή όραση	Υπέρυθρα LED
Γωνία θέασης κάμερας	Οριζόντια 102°, κάθετη 65°
Έξοδοι	Ηλεκτρική κλειδαριά 12V 800 mA max, ξηρή επαφή για πύλη
Αριθμός ήχων κλήσης	7 ρυθμιζόμενες μελωδίες
Μνήμη φωτογραφιών	100 φωτογραφίες, εξαγώγιμες μέσω κάρτας micro SD (δεν παρέχεται)
Πομπός ραδιοσυχνοτήτων RTS	5 κανάλια, εμβέλεια 200 m σε ελεύθερο πεδίο, συχνότητα 433,42 MHz
Μέγιστος αριθμός οθονών	2
Θερμοκρασία λειτουργίας οθόνης	-10°C έως +55°C
Θερμοκρασία λειτουργίας εξωτερικής μονάδας	-20°C έως +55°C
Βαθμός προστασίας εξωτερικής μονάδας	IP54
Υλικά εξωτερικής μονάδας	Αλουμίνιο και πλαστικό
Εγγύηση	5 έτη
Καθαρισμός	Στεγνό και μαλακό πανί, χωρίς διαλύτη, συσκευή εκτός τάσης
Ασφάλεια	Μην αφήνετε παιδιά να παίζουν, μην βυθίζετε, χρήση μόνο από ικανά άτομα

Συχνές ερωτήσεις - V350 SOMFY

Πώς να εγκαταστήσετε την εσωτερική οθόνη;

Πρώτα στερεώστε την πλάκα στερέωσης στον τοίχο αφήνοντας τα πόδια ορατά. Συνδέστε τον σύνδεσμο του τροφοδοτικού στο σύστημα ακροδεκτών 7-1 τηρώντας τη φορά, στη συνέχεια το καλώδιο προς την εξωτερική μονάδα στο σύστημα ακροδεκτών 7-2. Κουμπώστε την οθόνη στη βάση σύροντάς την προς τα κάτω. Σημαντικό: τροφοδοτήστε την οθόνη μόνο αφού ολοκληρώσετε όλη την καλωδίωση.

Πώς να συνδέσετε την εξωτερική μονάδα με έναν κινητήρα πύλης Somfy;

Αποσυνδέστε την τροφοδοσία του κινητήρα. Συνδέστε την έξοδο ξηρής επαφής (COM και NO) της εξωτερικής μονάδας στους κατάλληλους ακροδέκτες των ηλεκτρονικών του κινητήρα σύμφωνα με τον πίνακα στο εγχειρίδιο (π.χ. COM στον ακροδέκτη 5, NO στον ακροδέκτη 6 για πλήρες άνοιγμα). Ανατρέξτε στο εγχειρίδιο του κινητήρα για περισσότερες λεπτομέρειες.

Πώς να ρυθμίσετε την ημερομηνία και την ώρα;

Από την αρχική οθόνη, πατήστε το κίτρινο κουμπί ρύθμισης. Επιλέξτε 'Ώρα Ημερομηνία' και ρυθμίστε τη μορφή 12/24ωρου, ώρα, λεπτά και ημέρα/μήνα/έτος. Επιβεβαιώστε κάθε βήμα με το αντίστοιχο πλήκτρο αφής.

Πώς να προσθέσετε έναν εξοπλισμό Somfy RTS στην οθόνη;

Πατήστε το πλήκτρο αφής που αντιστοιχεί στην επιθυμητή θέση. Επιλέξτε το εικονίδιο του προϊόντος (ρολό, φωτισμός, πύλη...). Πατήστε για 3 δευτερόλεπτα το πλήκτρο PROG ενός ήδη συζευγμένου πομπού, στη συνέχεια επιβεβαιώστε για να γίνει η σύζευξη. Δοκιμάστε τη λειτουργία με τα πλήκτρα ↑ και ↓.

Τι να κάνετε σε περίπτωση χαμένης επίσκεψης;

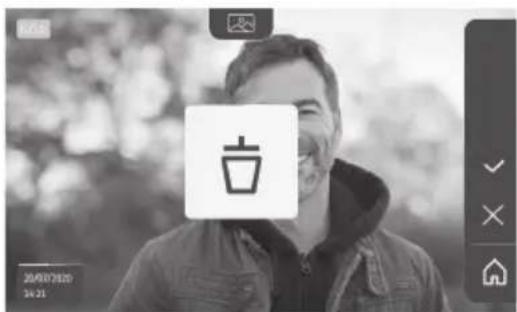

Η οθόνη λαμβάνει αυτόματα μια φωτογραφία του επισκέπτη. Για να τη δείτε, πατήστε το εικονίδιο της κάμερας. Μπορείτε να περιηγηθείτε στις φωτογραφίες, να τις διαγράψετε μία μία ή να τις διαγράψετε όλες. Οι φωτογραφίες αποθηκεύονται στην εσωτερική μνήμη (έως 100).

Πώς να ρυθμίσετε την ένταση του ήχου κλήσης;

Πατήστε το κίτρινο κουμπί ρύθμισης, επιλέξτε 'Ένταση ήχου'. Ρυθμίστε την ένταση της μελωδίας και της επικοινωνίας. Μπορείτε επίσης να επιλέξετε από 7 διαφορετικές μελωδίες.

Πώς να μεταφέρετε τις φωτογραφίες σε μια κάρτα micro SD;

Εισαγάγετε μια κάρτα micro SD (έως 32 GB) στην υποδοχή της οθόνης. Μεταβείτε στις ρυθμίσεις, επιλέξτε 'Μεταφορά φωτογραφιών' και επιβεβαιώστε. Η μεταφορά ολοκληρώνεται όταν εμφανιστεί '100%'. Οι φωτογραφίες δεν διαγράφονται από την οθόνη.

Πώς να καθαρίσετε το ενδοεπικοινωνιακό;

Χρησιμοποιήστε ένα στεγνό και μαλακό πανί, χωρίς διαλύτη ή λειαντικό προϊόν. Πριν τον καθαρισμό, θέστε τη συσκευή εκτός τάσης (αποσυνδέστε το τροφοδοτικό).

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή. Μην τη βυθίζετε. Το προϊόν δεν προορίζεται για άτομα με μειωμένες ικανότητες χωρίς επιτήρηση. Τηρείτε τις συνθήκες χρήσης (θερμοκρασία, ξηρό περιβάλλον για το τροφοδοτικό).

Πώς να επαναφέρετε την οθόνη στις εργοστασιακές ρυθμίσεις;

Στις ρυθμίσεις, επιλέξτε 'Επαναφορά ρυθμίσεων'. Αυτή η ενέργεια διαγράφει όλες τις προσαρμοσμένες ρυθμίσεις αλλά διατηρεί τις φωτογραφίες και τον εξοπλισμό RTS. Θα χρειαστεί να ξανακάνετε τις βασικές ρυθμίσεις (ημερομηνία, ώρα, μελωδία, ένταση).

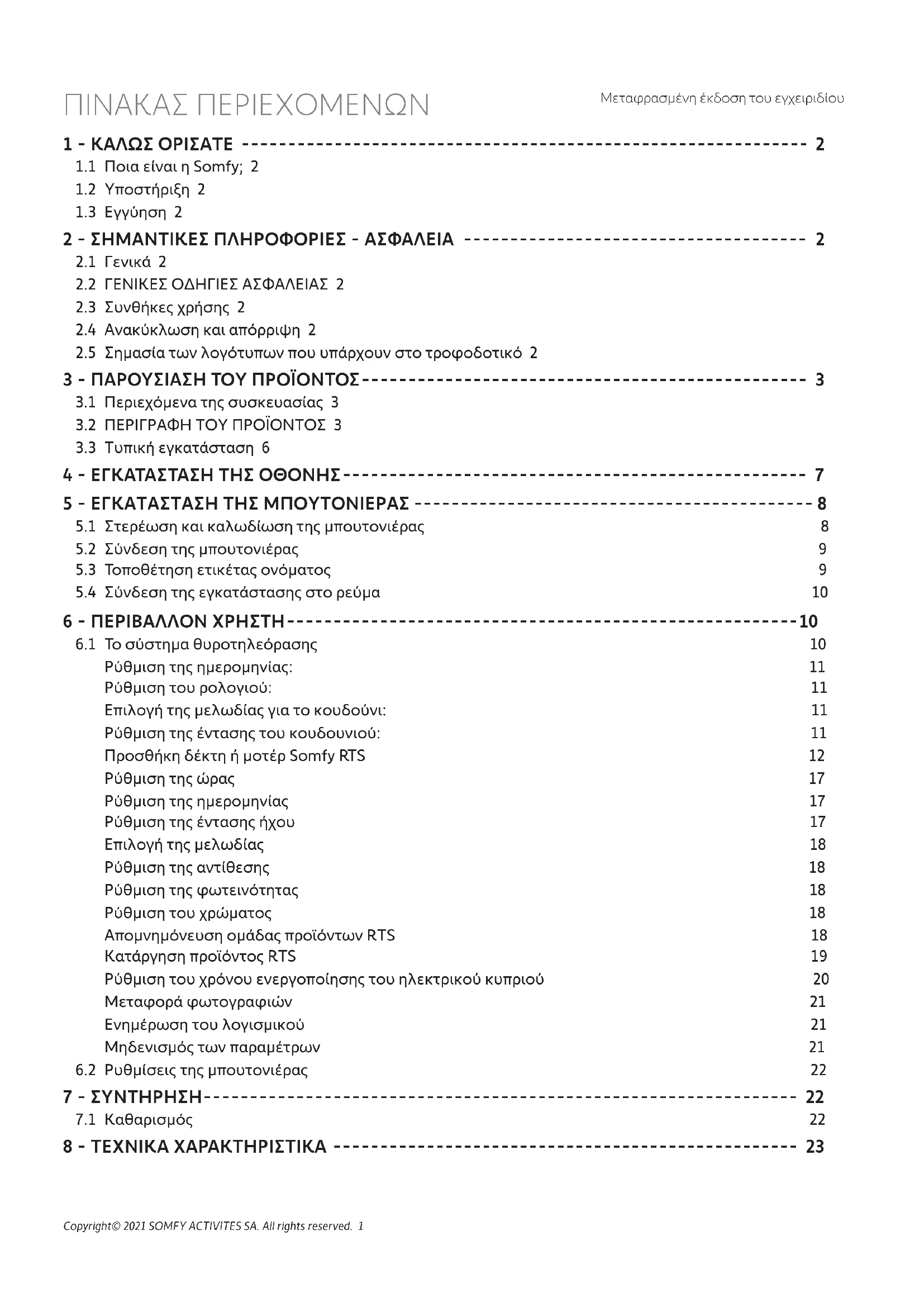

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ V350 SOMFY

1 - ΚΑΛΩΣ ΟΡΙΣΑΤΕ ---- 2

1.1 Ποια είναι η Somfy; 2
1.2 Υποστήριξη 2
1.3 Εγγύηση 2

2 - ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ - ΑΣΦΑΛΕΙΑ ---- 2

2.1 Γενικά 2
2.2 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 2
2.3 Συνθήκες χρήσης 2
2.4 Ανακύκλωση και απόρριψη 2
2.5 Σημασία των λογότυπων που υπάρχουν στο τροφοδοτικό 2

3 - ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ---- 3

3.1 Περιεχόμενα της συσκευασίας 3
3.2 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ 3
3.3 Τυπική εγκατάσταση 6

4 - ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΟΘΟΝΗΣ 7

5 - ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΟΥΤΟΝΙΕΡΑΣ ---- 8

5.1 Στερέωση και καλωδίωση της μπουτονιέρας 8
5.2 Σύνδεση της μπουτονιέρας 9
5.3 Τοποθέτηση ετικέτας ονόματος 9
5.4 Σύνδεση της εγκατάστασης στο ρεύμα 10

6 - ΠΕΡΙΒΑΛΛΟΝ ΧΡΗΣΤΗ----10

6.1 Το σύστημα θυροτηλεόρασης 10

Ρύθμιση της ημερομηνίας: 11

Ρύθμιση του ρολογιού: 11

Επιλογή της μελωδίας για το κουδούνι: 11

Ρύθμιση της έντασης του κουδουνιού: 11

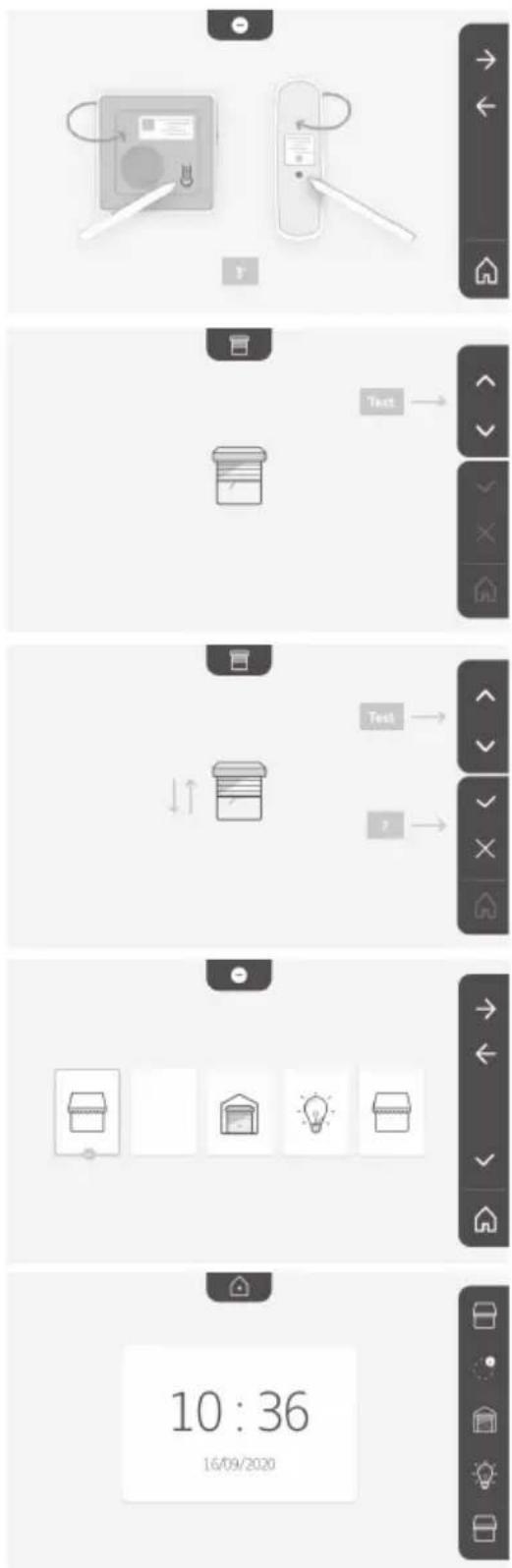

Προσθήκη δέκτη ή μοτέρ Somfy RTS 12

Ρύθμιση της ώρας 17

Ρύθμιση της ημερομηνίας 17

Ρύθμιση της έντασης ήχου 17

Επιλογή της μελωδίας 18

Ρύθμιση της αντίθεσης 18

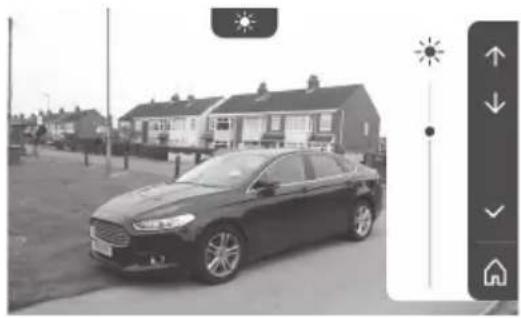

Ρύθμιση της φωτεινότητας 18

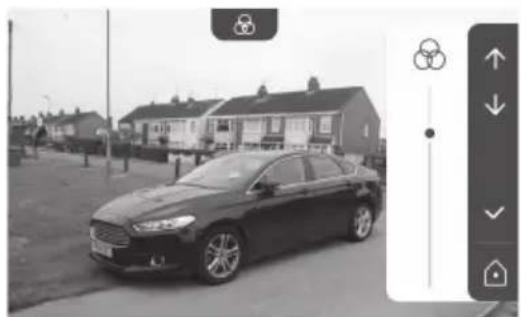

Ρύθμιση του χρώματος 18

Απομνημόνευση ομάδας προϊόντων RTS 18

Κατάργηση προϊόντος RTS 19

Ρύθμιση του χρόνου ενεργοποίησης του ηλεκτρικού κυπριού 20

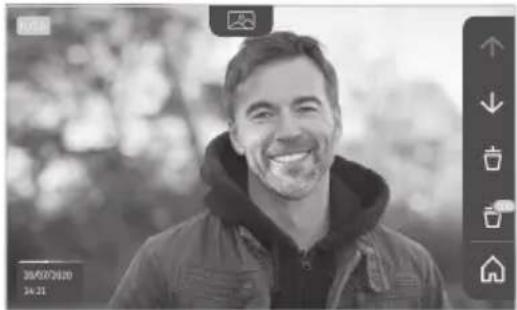

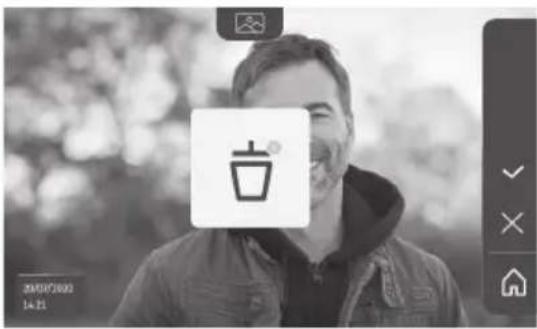

Μεταφορά φωτογραφιών 21

Ενημέρωση του λογισμικού 21

Μηδενισμός των παραμέτρων 21

6.2 Ρυθμίσεις της μπουτονιέρας 22

7 - ΣΥΝΤΗΡΗΣΗ 22

7.1 Καθαρισμός 22

8 - TEXNIKA XAPAKTHPISTIKA 23

1 - ΚΑΛΩΣ ΟΡΙΣΑΤΕ

Σας ευχαριστούμε που επιλέξατε προϊόν SOMFY.

1.1 Ποια είναι η Somfy;

Η Somfy αναπτύσσει, παράγει και διαθέτει στο εμπόριο μοτέρ και αυτοματισμούς για οικιακούς εξοπλισμούς. Μηχανισμοί για αυλόπορτες, γκαραζόπορτες ή ρολά, συστήματα συναγερμού, συστήματα ελέγχου φωτισμού, θερμοστάτες θέρμανσης, όλα τα προϊόντα της Somfy ανταποκρίνονται στις προσδοκίες σας για ασφάλεια, άνεση και εξοικονόμηση ενέργειας.

Στη Somfy, η επιδίωξη της ποιότητας βασίζεται σε μια διαδικασία διαρκούς βελτίωσης. Η φήμη της Somfy στηρίζεται στην αξιοπιστία των προϊόντων της και το όνομά της είναι συνώνυμο της καινοτομίας και της τεχνολογικής αριστείας σε ολόκληρο τον κόσμο.

1.2 Υποστήριξη

Για οποιαδήποτε πληροφορία σχετικά με την επιλογή, την αγορά ή την εγκατάσταση προϊόντων Somfy, μπορείτε να ζητήσετε συμβουλές από το κατάστημα αγοράς ή να επικοινωνήσετε με τη Somfy.

1.3 Εγγύηση

Τοπροϊόναυτόκαλύπτεταιμεγγύηση5ετώναπότηνημερομηνίαγοράς. Οιγενικοίόροιεγγύησηςείναιδιαθέσιμοιστονιστότοπο: www.somfy.gr

2 - ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ - ΑΣΦΑΛΕΙΑ

2.1 Γενικά

Διαβάστε προσεκτικά το παρόν εγχειρίδιο εγκατάστασης και τις οδηγίες ασφαλείας πριν ξεκινήσετε την εγκατάσταση αυτού του προϊόντος Somfy. Ακολουθήστε επακριβώς όλες τις οδηγίες που παρέχονται και φυλάξτε το παρόν εγχειρίδιο όσο έχετε το προϊόν στην κατοχή σας.

Πριν από οποιαδήποτε εγκατάσταση, ελέγξτε τη συμβατότητα αυτού του προϊόντος Somfy με τους σχετικούς εξοπλισμούς και πρόσθετα εξαρτήματα.

Το παρόν εγχειρίδιο περιγράφει την εγκατάσταση και τη χρήση αυτού του προϊόντος.

Οποιαδήποτε άλλη εγκατάσταση ή χρήση πέραν του πεδίου εφαρμογής που έχει ορίσει η Somfy θεωρείται ακατάλληλη.

Οποιαδήποτε άλλη χρήση καθώς και η μη τήρηση των οδηγιών που αναφέρονται στο παρόν εγχειρίδιο συνεπάγεται τον αποκλεισμό οποιασδήποτε ευθύνης και εγγύησης εκ μέρους της Somfy.

Η Somfy δεν μπορεί να θεωρηθεί υπεύθυνη για οποιαδήποτε αλλαγή των προδιαγραφών και των προτύπων επέλθει μετά την έκδοση του παρόντος εγχειριδίου.

Η Somfy δηλώνει ότι το προϊόν που περιγράφεται σε αυτές τις οδηγίες, εφόσον χρησιμοποιείται σύμφωνα με αυτές τις οδηγίες, συμμορφώνεται με τις ουσιώδεις απαιτήσεις των εφαρμοζόμενων ευρωπαϊκών οδηγιών και, ειδικότερα, της οδηγίας 2014/53/ΕΕ για το βαδιοεξοπλισμό. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΚ διατίθεται στην ακόλουθη ιστοσελίδα: www.somfy.com/ce.

Οι εικόνες δεν είναι δεσμευτικές.

2.2 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Μην επιτρέπετε σε παιδιά να παίζουν με το χειριστήριο. Μην επιχειρήσετε ποτέ να βυθίσετε το χειριστήριο σε υγρό.

Αυτό το προϊόν δεν έχει προβλεφθεί για χρήση από άτομα (μεταξύ άλλων παιδιά) με μειωμένες σωματικές, αισθητήριες και πνευματικές ικανότητες ή από άτομα χωρίς πείρα ή γνώσεις, εκτός εάν επιτηρούνται ή εάν έχουν λάβει προηγουμένως από άτομο που είναι υπεύθυνο για την ασφάλειά τους οδηγίες σχετικά με τη χρήση του προϊόντος.

2.3 Συνθήκες χρήσης

Η εμβέλεια περιορίζεται από τις προδιαγραφές ρύθμισης των ασύρματων συσκευών.

Η εμβέλεια εξαρτάται σε μεγάλο βαθμό από το περιβάλλον χρήσης: είναι πιθανή η πρόκληση διαταραχών από μεγάλες ηλεκτρικές συσκευές που βρίσκονται κοντά στην εγκατάσταση, από τον τύπο υλικού που χρησιμοποιείται στους τοίχους και τα διαχωριστικά τοιχώματα του χώρου.

Η χρήση ασύρματων συσκευών (για παράδειγμα ασύρματων ακουστικών hi-fi) που λειτουργούν στην ίδια radiοσυχνότητα ενδέχεται να μειώσει τις επιδόσεις του προϊόντος.

Ο ρόλος της κάμερας αυτού του συστήματος θυροτηλεόρασης είναι η αναγνώριση των επισκεπτών. Δεν πρέπει να χρησιμοποιηθεί σε καμία περίπτωση για την επιτήρηση του δρόμου.

2.4 Ανακύκλωση και απόρριψη

Μην απορρίπτετε το άχρηστο προϊόν μαζί με τα οικιακά απορρίμματα. Παραδώστε το προϊόν στον προμηθευτή του ή χρησιμοποιήστε τρόπους επιλεκτικής συλλογής που διατίθενται από το δήμο.

2.5 Σημασία των λογότυπων που υπάρχουν στο τροφοδοτικό

το τροφοδοτικό που παραδίδεται με το προϊόν πρέπει να εγκαθίσταται σε προστατευμένο και στεγνό χώρο.

το τροφοδοτικό που παραδίδεται με το προϊόν είναι τύπου διπλής μόνωσης και δεν χρειάζεται επομένως να συνδεθεί με το καλώδιο της γείωσης.

= = συνεχές ρεύμα

\~ εναλλασσόμενο ρεύμα

3 - ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

3.1 Περιεχόμενα της συσκευασίας

Αριθμός Ονομασία Ποσότητα
1 Εσωτερική οθόνη 1
2 Βάση στερέωσης της οθόνης 1
3 Τροφοδοτικό της οθόνης 1
4 Μπουτονιέρα 1
5 Προστατευτικό βροχής 1
6 Βίδες και ούπατ για τη στερέωση της οθόνης και της μπουτονιέρας 5 + 5
7 Κλειδί Tamper Torx 1
8 Πρόσθετη ετικέτα ονόματος 1
9 Ισιο κατσαβίδι 1
10 Συνδετήρες 2

3.2 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Το σύστημα θυροτηλεόρασης αποτελείται από μία εσωτερική οθόνη και μία μπουτονιέρα. Η σύνδεση της εσωτερικής οθόνης με την μπουτονιέρα πραγματοποιείται με τη βοήθεια 2 καλωδίων. Στη συνέχεια, η μπουτονιέρα μπορεί να συνδεθεί στο μηχανισμό μιας αυλόπορτας και σε ηλεκτρική κλειδαριά/ηλεκτρικό κυπρί, 12 V AC ή DC - 800 mA το ανώτατο. Κατ' αυτόν τον τρόπο, το σύστημα θυροτηλεόρασης επιτρέπει τον έλεγχο του ανοίγματος μιας αυλόπορτας και μιας πόρτας πεζών.

Η εσωτερική οθόνη διαθέτει επίσης έναν ραδιοπομπό RTS (Radio Technology Somfy). Αυτό το ασύρματο χειριστήριο επιτρέπει τον έλεγχο μιας γκαραζόπορτας, του φωτισμού, των ρολών ή ακόμα μιας αυλόπορτας Somfy (αν βρίσκεται εντός της εμβέλειας της οθόνης).

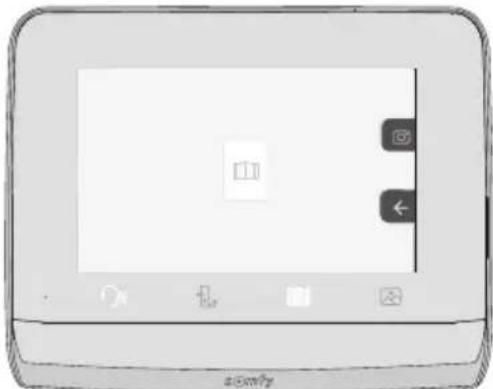

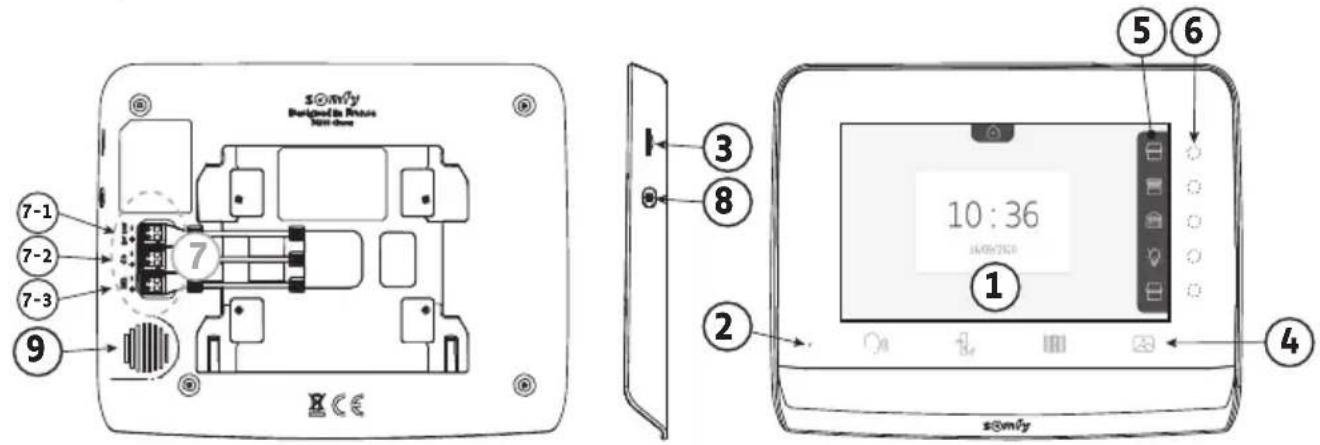

3.2.1 Οθόνη

32mV Dis Panama Phone Windows 7-1 7-2 7-3 9 X C C 10:36 1 ① ② ③ ④ ⑤ ⑥

Αριθμός Ονομασία Περιγραφή

1 Οθόνη Σας επιτρέπει να βλέπετε τον επισκέπτη, να προβάλλετε φωτογραφίες επισκεπτών ενώ απουσιάζατε, να εμφανίζετε ρυθμίσεις κ.λπ.
2 Μικρόφωνο Σας επιτρέπει να μιλάτε με το άτομο που βρίσκεται μπροστά από την μπουτονιέρα.

3 Συσκευή ανάγνωσης επιτρέπει την εξαγωγή φωτογραφιών που είναι αποθηκευμένες στην εσωτερική καρτών micro SD μνήμη.

Σημείωση: η κάρτα micro SD δεν παρέχεται (32 Gb το ανώτατο).

4 Πλήκτρα

«Ενεργοποίηση»

Επικοινωνία (ενεργοποίηση micro)

Ηλεκτρική κλειδαριά/ηλεκτρικό κυπρί

Αυλόπορτα

Βιβλιοθήκη φωτογραφιών

5 Λωρίδα απεικόνισης Επιτρέπει την απεικόνιση πιθανών ενεργειών με τα πλήκτρα συντόμευσης στα δεξιά της λωρίδας.
6 Ενδεικτικές λυχνίες και 5 ενδεικτικές λυχνίες με πλήκτρα συντόμευσης των 5 καναλιών ελέγχου/πλήκτρα συντόμευσης περιήγησης.
7 Μπλοκ ακροδεκτών 7-1: σύνδεση με το τροφοδοτικό.

2-2: σύνδεση με την μπουτονιέρα.
7-3: σύνδεση με δεύτερη οθόνη (προαιρετική).

8 Κουμπί Κουμπί πρόσβασης στις ρυθμίσεις
9 Ηχείο Σας επιτρέπει να ακούτε το άτομο που βρίσκεται μπροστά από την μπουτονιέρα.

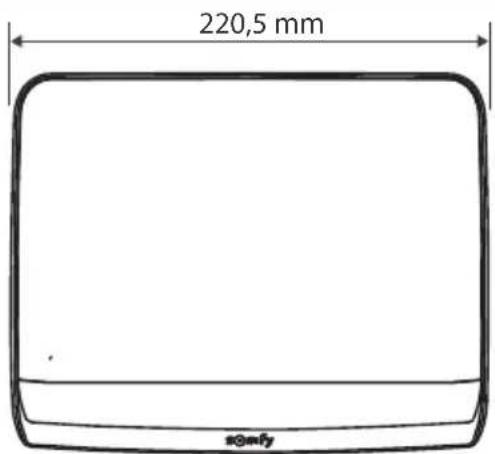

(1) Πάχος χωρίς μεταλλική βάση

24 mm (1) 175 mm

220,5 mm s@mfy

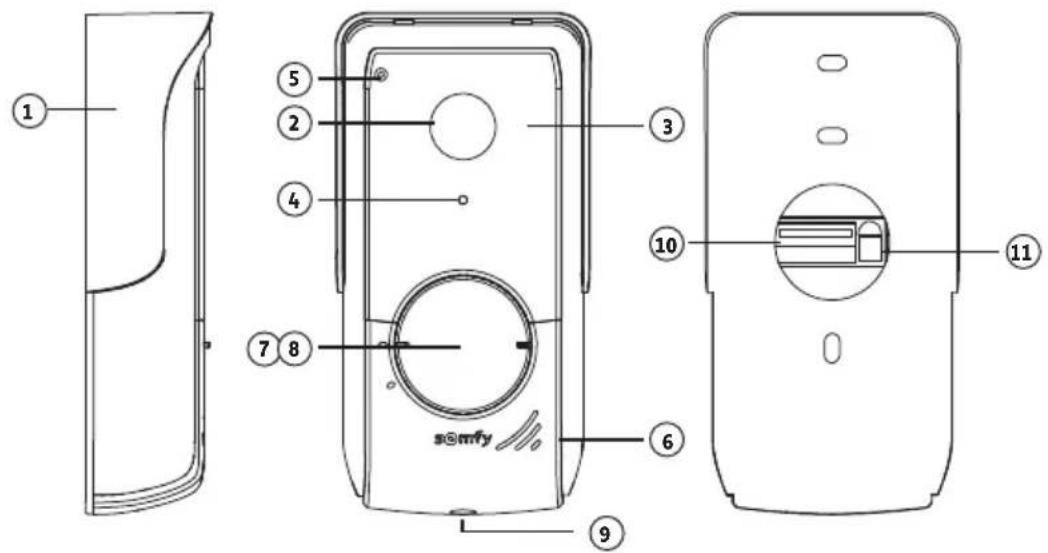

3.2.2 Μπουτονιέρα

Η μπουτονιέρα μπορεί να συνδεθεί στο μηχανισμό μιας αυλόπορτας ή σε ηλεκτρική κλειδαριά/ηλεκτρικό κυπρί (12 V AC/DC - 800 mA το ανώτατο).

Ο μηχανισμός της αυλόπορτας και η ηλεκτρική κλειδαριά /το ηλεκτρικό κυπρί θα μπορούν να ενεργοποιούνται από την οθόνη του συστήματος θυροτηλεόρασης.

Αριθμός Ονομασία Περιγραφή

1 Προστατευτικό βροχής Προστατεύει την κάμερα από τη βροχή.

2 Κάμερα Βιντεοσκοπεί τους επισκέπτες και στέλνει την εικόνα στην οθόνη.

3 LED υπερύθρων Εξασφαλίζουν καλύτερη εικόνα τη νύχτα.

4 Αισθητήρας φωτεινότητας Ανάβει αυτόματα τα LED υπερύθρων όταν έχει σκοτάδι.

5 Μικρόφωνο Επιτρέπει στους επισκέπτες να μιλούν με τα άτομα που βρίσκονται μέσα στο οπίτι.

6 Ηχείο Επιτρέπει στους επισκέπτες να ακούν τα άτομα που βρίσκονται μέσα στο οπίτι.

7 Οπισθοφωτιζόμενη ετικέτα ονόματος Φέρει το ονοματεπώνυμό σας.

8 Οπισθοφωτιζόμενο κουμπί κλήσης Επιτρέπει στους επισκέπτες να ενεργοποιούν το κουδούνι της οθόνης.Η κάμερα τίθεται σε λειτουργία και ανάβει η οθόνη.

9 Βίδα ασφαλείας Εμποδίζει το άνοιγμα της μπουτονιέρας χωρίς το κλειδί Tamper Torx.

10 Μπλοκ ακροδεκτών Επιτρέπει τη σύνδεση της μπουτονιέρας με την οθόνη, το μηχανισμό μιας αυλόπορτας και με ένα ηλεκτρικό κυπρί/μια ηλεκτρική κλειδαριά

11 Κουμπί ρύθμισης έντασης ακρόασης Επιτρέπει τη ρύθμιση της έντασης του ηχείου της μπουτονιέρας.

77 151 45

(πάχος με προστατευτικό βροχής)

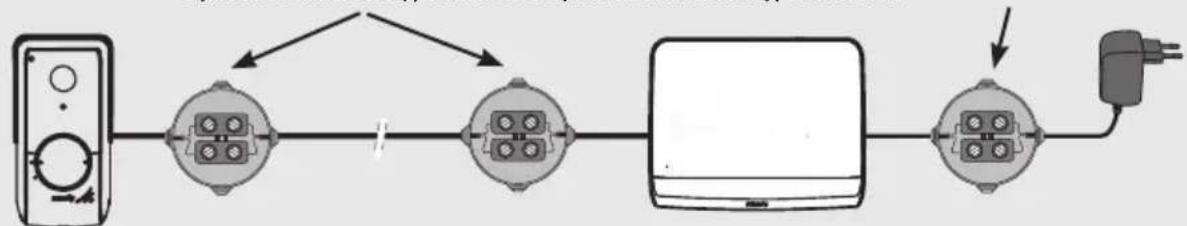

3.3 Τυπική εγκατάσταση

Απόσταση μπουτονιέρας- οθόνης Μικρότερη από 100 m 2 καλώδια ελάχ. διατομής 0,5 mm² Από 100 έως 150 m 2 καλώδια ελάχ. διατομής 0,75 mm² (Προαιρετικά) 8 m to ανώτατο 2 καλώδια 50 m to ανώτατο 8 m to ανώτατο 2 καλώδια 150 m to ανώτατο ανάμεσα στην μπουτονιέρα και την πλέον απομακρυσμένη οθόνη Σημείωση: Σας συνιστούμε να περάσετε το καλώδιο του συστήματος θυροτηλεόρασης και το ή τα καλώδια του μοτέρ της αιλόπορτας σε ξεχωριστά περιβλήματα. Τα καλώδια δεν παρέχονται. Καλώδια του Καλώδιο της μοτέρ αυλόπορτας μπουτονιέρας στην οθόνη 230 VAC

Σημείωση: Αν χρειαστεί να χρησιμοποιήσετε μπουάτ διακλάδωσης για να συνδέσετε το σύστημα θυροτηλεόρασης, μην χρησιμοποιήσετε περισσότερα από δύο μπουάτ ανάμεσα στην μπουτονιέρα και την οθόνη και όχι περισσότερα από ένα μπουάτ ανάμεσα στην οθόνη και το τροφοδοτικό.

2 μπουάτ διακλάδωσης το ανώτατο 1 μπουάτ διακλάδωσης το ανώτατο

4 - ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΟΘΟΝΗΣ

Προσοχή

Αν επιθυμείτε να χειρίζεστε ασύρματα το μηχανισμό της αυλόπορτάς σας Somfy RTS από την οθόνη, πρέπει να καταχωρίσετε το ασύρματο χειριστήριο πριν από την οριστική εγκατάσταση της οθόνης (η οθόνη πρέπει να έρθει στο ύψος του μηχανισμού της αυλόπορτας ενώ τροφοδοτείται με ρεύμα από το τροφοδοτικό της) ή να πατήσετε το πλήκτρο στο μηχανισμό της αυλόπορτας, ανάλογα με τα μοντέλα του μηχανισμού.

Ανατρέξτε στην παράγραφο 7.3 Προγραμματισμός σε μηχανισμό αυλόπορτας Somfy RTS.

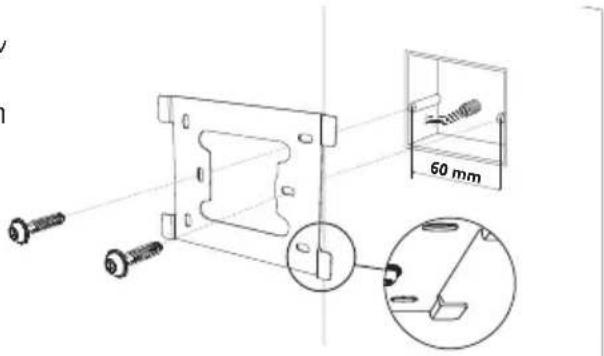

[1]. Στερεώστε την πλάκα στερέωσης της οθόνης στον τοίχο.

Σημαντικό: Τα ποδαράκια στερέωσης της οθόνης πρέπει να εξέχουν προς το μέρος σας.

Σημείωση: Όλα τα καλώδια πρέπει να διέρχονται μέσα από τη βάση στερέωσης για να μπορούν να συνδεθούν στην οθόνη.

60 mm

[2]. Συνδέστε το φις του τροφοδοτικού στην πίσω πλευρά της οθόνης, στο μπλοκ ακροδεκτών 7-1, με τη φορά που επισημαίνεται στο σχήμα (βίδα προς τα δεξιά). Η φορά σύνδεσης των καλωδίων του τροφοδοτικού έχει σημασία.

Σημαντικό: Για την τροφοδοσία της οθόνης χρησιμοποιήστε οπωσδήποτε το παρεχόμενο τροφοδοτικό.

Σημαντικό: Μη συνδέετε το τροφοδοτικό σε πρίζα αν δεν έχει ολοκληρωθεί η συνδεσμολογία (μπουτονιέρα, πρόσθετη οθόνη).

[3]. Συνδέστε το δεύτερο παρεχόμενο φις στο μπλοκ ακροδεκτών 7-2. Το αντίστοιχο καλώδιο θα συνδεθεί στην μπουτονιέρα. Προαιρετικά: Συνδέστε ένα τρίτο φις στο μπλοκ ακροδεκτών 7-3. Το αντίστοιχο καλώδιο θα συνδεθεί σε δεύτερη οθόνη (ανατρέξτε στο εγχειρίδιο της πρόσθετης οθόνης).

Σημείωση: Περάστε τα καλώδια από τις θέσεις που έχουν προβλεφθεί για το σκοπό αυτόν για να αποφευχθεί κάθε κίνδυνος απόσπασης.

Σημείωση: Σημαδέψτε τα καλώδια που χρησιμοποιήθηκαν για τα μπλοκ ακροδεκτών 7-2 και 7-3 για να συνδέσετε σωστά την μπουτονιέρα και την πρόσθετη οθόνη (προαιρετική).

[4]. Κουμπώστε την οθόνη στη βάση στερέωσης μετακινώντας την απαλά προς τα κάτω, έως ότου τα ποδαράκια της βάσης ασφαλίσουν στις εγκοπές της οθόνης.

5 - ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΟΥΤΟΝΙΕΡΑΣ

Αποφύγετε την εγκατάσταση της κάμερας απέναντι από φωτεινή πηγή, διότι μπορεί να μην φαίνεται καλά ο επισκέπτης. Σας συνιστούμε να εγκαταστήσετε την μπουτονιέρα σε ύψος 1,60 m περίπου.

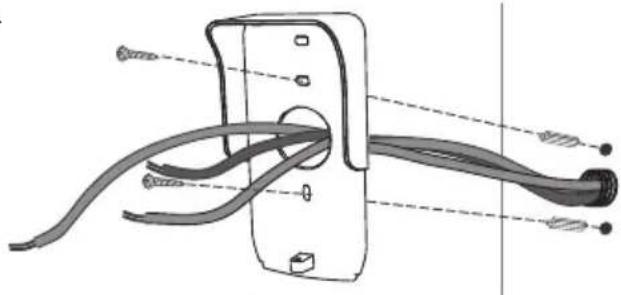

5.1 Στερέωση και καλωδίωση της μπουτονιέρας

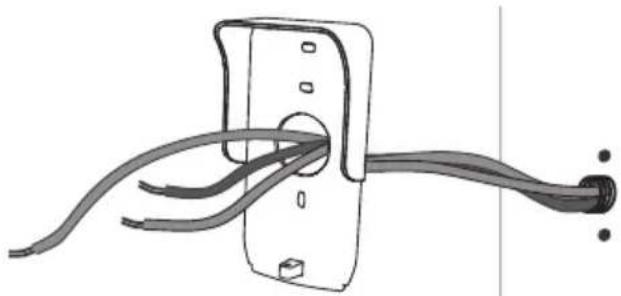

[1]. Περάστε όλα τα καλώδια από το προστατευτικό βροχής.

[2]. Στερεώστε το προστατευτικό βροχής στον τοίχο/στην κολόνα.

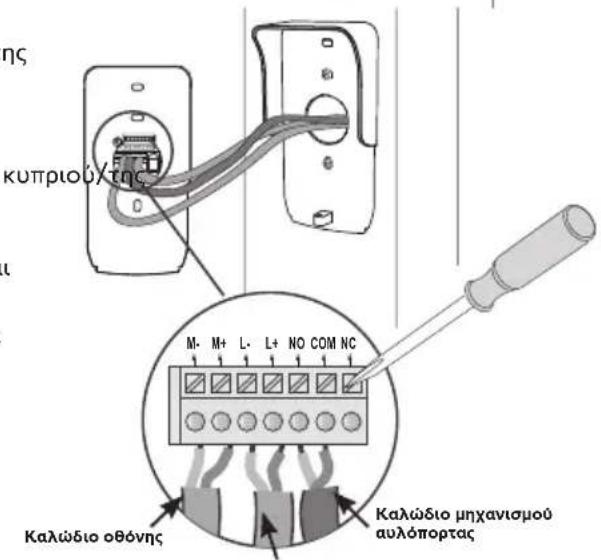

- το καλώδιο της οθόνης στους 2 πρώτους ακροδέκτες της μπουτονιέρας: το Μ+ της οθόνης στο Μ+ της μπουτονιέρας το Μ- της οθόνης στο Μ- της μπουτονιέρας

- το καλώδιο του ηλεκτρικού ηλεκτρικής κλειδαριάς στους ακροδέκτες L+ και L- της μπουτονιέρας.

- το καλώδιο του μηχανισμού στην έξοδο ξηρής επαφής (COM και NO) της μπουτονιέρας

Σημείωση: Για να εισαγάγετε τα καλώδια στους ακροδέκτες, πιέστε το τετράγωνο με την εγκοπή χρησιμοποιώντας ένα κατσαβίδι, εισαγάγετε τα καλώδια και μετά αφήστε το.

ης κυπριούχης M· M+ L· L+ NO COM NC Καλώδιο οθόνης Καλώδιο μηχανισμού αυλόπορτας

[4]. Τοποθετήστε την μπουτονιέρα στο προστατευτικό βροχής.

Калώδιο ηλεκτρικού κυπριού/ηλεκτρικής κλειδαρία

[5]. Βιδώστε την μπουτονιέρα στο προστατευτικό βροχής χρησιμοποιώντας το παρεχόμενο κλειδί Tamper Torx.

5.2 Σύνδεση της μπουτονιέρας

5.2.1 Σύνδεση σε μηχανισμό αυλόπορτας Somfy

Σημείωση: Αν ο μηχανισμός λειτουργεί με ηλιακή ενέργεια, τα ενσύρματα χειριστήρια είναι απενεργοποιημένα. Σε αυτήν την περίπτωση θα πρέπει να χρησιμοποιείτε τον τηλεχειρισμό της οθόνης για να χειρίζεστε το μηχανισμό της αυλόπορτας (βλ. σελίδα 12).

[1]. Αποσυνδέστε το μοτέρ της τροφοδοσίας ηλεκτρικού δικτύου.
[2]. Αφαιρέστε το κάλυμμα του πίνακα ελέγχου ή του μοτέρ που περιλαμβάνει την ηλεκτρονική μονάδα.
[3]. Συνδέστε την έξοδο ξηρής επαφής (COM και NO) της μπουτονιέρας στην ηλεκτρονική μονάδα του μηχανισμού. Για τη σύνδεση της μπουτονιέρας στην είσοδο του διακόπτη με κλειδί του μηχανισμού συνιστάται να ανατρέξετε στο εγχειρίδιο του μηχανισμού της αυλόπορτας.

	Ηλεκτρονικές μονάδες μηχανισμών Somfy
Συνδέστε... στους ακροδέκτες	START	στους ακροδέκτεςBUS	στους αριθμημένουςακροδέκτες
COM 5	3		3
NO	6	4	5 (για πλήρες άνοιγμα)ή6 (για άνοιγμα πεζών)

Σημείωση: Για να συνδέσετε την μπουτονιέρα σε άλλο μοντέλο μηχανισμού αυλόπορτας, ανατρέξτε στο εγχειρίδιο εγκατάστασης του συγκεκριμένου μηχανισμού.

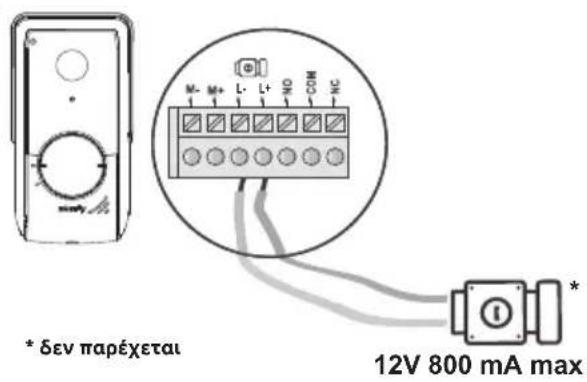

5.2.2 Σύνδεση σε ηλεκτρικό κυπρί/ηλεκτρική κλειδαριά

Συνδέστε την έξοδα [0] της μπουτονιέρας στο ηλεκτρικό κυπρί/ κλειδαριά σύμφωνα με το διπλανό σχήμα.

Τηρήστε την πολικότητα +/-, αν διευκρινίζεται στο εγχειρίδιο του κυπριού/της κλειδαριάς.

* δεν παρέχεται 12V 800 mA max

5.3 Τοποθέτηση ετικέτας ονόματος

[1]. Περιστρέψτε αριστερόστροφα το κουμπί κλήσης μέχρι το χαραγμένο σημάδι, και μετά αφαιρέστε το.
[2]. Αφαιρέστε την κυκλική μεμβράνη για να αποκτήσετε πρόσβαση στην ετικέτα ονόματος.
[3]. Γράψτε το ονοματεπώνυμό σας στη λευκή ετικέτα με ανεξίτηλο μαρκαδόρο και, στη συνέχεια, επανατοποθετήστε την ετικέτα και τη μεμβράνη της στη θέση τους.
[4]. Επανατοποθετήστε το κουμπί κλήσης στην μπουτονιέρα με βάση τα σημάδια και γυρίστε το δεξιόστροφα μέχρι να ασφαλίσει.

5.4 Σύνδεση της εγκατάστασης στο ρεύμα

Στο τέλος της εγκατάστασης, επανασυνδέστε το μηχανισμό της αυλόπορτας στην τροφοδοσία ηλεκτρικού δικτύου.

Στη συνέχεια, συνδέστε το παρεχόμενο τροφοδοτικό σε πρίζα ρεύματος.

Σημαντικό: Το τροφοδοτικό πρέπει να είναι εγκατεστημένο κοντά στην οθόνη και η πρόσβαση σε αυτό να είναι εύκολη.

6 - ΠΕΡΙΒΑΛΛΟΝ ΧΡΗΣΤΗ

Το σύστημα θυροτηλεόρασης V ^3 350 ενώνει 2 κόσμους: αφενός αυτόν του συστήματος θυροτηλεόρασης, αφετέρου αυτόν του ασύρματου τηλεχειρισμού των δεκτών ή μοτέρ Somfy RTS του σπιτιού.

Ο πρώτος κόσμος συγκεντρώνει λειτουργίες όπως:

• η επικοινωνία μεταξύ της μπουτονιέρας και της οθόνης,
• η προβολή, η διαγραφή και η εξαγωγή φωτογραφιών,
• το άνοιγμα του ηλεκτρικού κυπριού/της ηλεκτρικής κλειδαριάς και της αυλόπορτας,
• οι ρυθμίσεις (π.χ.: αντίθεση, φωτεινότητα, κουδούνισμα κ.λπ.).

Ο δεύτερος κόσμος είναι αυτός του ασύρματου τηλεχειρισμού των δεκτών ή μοτέρ Somfy RTS του σπιτιού (π.χ.: ρολά, φώτα, γκαραζόπορτα κ.λπ.).

6.1 Το σύστημα θυροτηλεόρασης

6.1.1 Οθόνη υποδοχής και βασικές ρυθμίσεις

Κατά την πρώτη σύνδεση στο ρεύμα, η οθόνη εμφανίζει για μερικά δευτερόλεπτα το λογότυπο Somfy, πριν τη μετάβαση στις βασικές ρυθμίσεις.

Στη συνέχεια, θα πρέπει να επικυρώνεται κάθε βήμα για είναι δυνατή η μετάβαση στο επόμενο βήμα και στην οθόνη υποδοχής.

Σημείωση: σε περίπτωση διακοπής της τροφοδοσίας, οι ρυθμίσεις αυτές παραμένουν στη μνήμη της οθόνης.

somfy.

Για να επιλέξετε μια λειτουργία, πρέπει να πέσετε το LED που υπάρχει δεξιά από το εικονίδιο που εμφανίζεται στην οθόνη, για παράδειγμα:

'Ανοδος

24:1 12:13

Επόμενη ρύθμιση

24:00 12:13

Κάθοδος

12:13

Επικύρωση

24:00 12:13

Ρύθμιση της ημερομηνίας:

Ημέρα / Μήνας / Έτος

Ρύθμιση του ρολογιού:

• 12 ή 24 ώρες
  • Ωρες
• Λεπτά
• π.μ. / μ.μ. (σε περίπτωση επιλογής της μορφής 12 ωρών στο ρολόι)

Επιλογή της μελωδίας για το κουδούνι:

7 μελωδίες είναι διαθέσιμες

Ρύθμιση της έντασης του κουδουνιού:

Εμφανίζεται η οθόνη επικύρωσης. Πρέπει να επιλέξετε το σύμβολο του σπιτιού για να επιστρέψετε στην οθόνη υποδοχής.

Οθόνη υποδοχής, κανένας προγραμματισμένος δέκτης ή μοτέρ RTS.

01 / 01 / 2021 24h 12:13 12h 1 2 3 4 5 6 7 10:36 16/09/2020

EL Σύστημα θυροτηλεόρασης V®350

6.1.2 Τηλεχειρισμός δεκτών ή μοτέρ Somfy RTS

Η οθόνη διαθέτει πομπό τεχνολογίας RTS (Radio Technology Somfy). Είναι συμβατός μόνο με συσκευές τεχνολογίας RTS (Radio Technology Somfy).

Χρησιμοποιείται για τον ξεχωριστό ή τον ταυτόχρονο χειρισμό των παρακάτω δεκτών ή μοτέρ Somfy:

• μηχανισμός γκαραζόπορτας,
• δέκτης φωτισμού,
• μηχανισμός ρολού,
• μηχανισμός αυλόπορτας.
• κ.λπ...

Η συγκεκριμένη λειτουργία είναι δυνατή χάρη σε ένα σύστημα radiokavaliών που αναπαριστώνται από εικονίδια (βλ. «Προσθήκη δέκτη ή μοτέρ Somfy RTS»). Κάθε κανάλι αντιστοιχεί σε ξεχωριστό τηλεχειρισμό και μπορεί να ελέγχει έναν ή περισσότερους δέκτες ή μοτέρ. Ο αριθμός των δεκτών ή μοτέρ που μπορεί να ελέγχει ένα κανάλι είναι απεριόριστος. Για να ελέγξετε κάποιο κανάλι, αρκεί να πατήσετε πάνω του.

Σημαντικό: Βεβαιωθείτε ότι ο τηλεχειριζόμενος δέκτης ή μοτέρ βρίσκεται εντός της εμβέλειας της οθόνης.

Προσθήκη δέκτη ή μοτέρ Somfy RTS

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στη θέση του πρώτου προς απομνημόνευση δέκτη ή μοτέρ.

Εκτός αν υποδεικνύεται διαφορετικά, θα πρέπει στη συνέχεια να επικυρώσετε κάθε βήμα για να μεταβείτε στο επόμενο.

Επιλέξτε το εικονίδιο που αντιπροσωπεύει το προς απομνημόνευση δέκτη ή μοτέρ:

[8Kx2]Tέντα Ρολό Παντζούρι Φωτιστικό		[DB6K]	ON/OFF	[DB4W]ΠρίζαOn/Off
Ανοιγόμενη αυλόπορτα	Συρόμενη αυλόπορτα	Γκαραζόπορτα	Άλλο προϊόν RTS

10:36 scmy

Πατήστε επί 3 δευτερόλεπτα το κουμπί PROG ενός πομπού RTS που είναι ήδη συζευγμένος με αυτό το προϊόν: το προϊόν πρέπει να αντιδράσει. Ανατρέξτε στο εγχειρίδιο του προϊόντος, αν πρόκειται για μηχανισμό αυλόπορτας ή γκαραζόπορτας.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος → για να πραγματοποιηθεί σύζευξη της οθόνης με το προϊόν και περάστε στο επόμενο βήμα.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος ← για να μετακινηθείτε προς τα πίσω.

Πατήστε τα πλήκτρα συντόμευσης που αντιστοιχούν στις εντολές ↑ και ↓ και ελέγξτε τη συμπεριφορά του συζευγμένου προϊόντος.

Σύστημα θυροτηλεόρασης V®350

EL

Αν το φέρον προϊόν αντιδράσει σωστά, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην επικύρωση √

Αν το φέρον προϊόν δεν αντιδράσει, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην ακύρωση Χ για να επαναλάβετε τα προηγούμενα βήματα.

Αν πατήσετε το ξυσευγμένο προϊόν εμφανίζεται στα δεξιά της οθόνης υποδοχής.

Επαναλάβετε όσες φορές χρειάζεται για να πραγματοποιήσετε σύζευξη όλων των προϊόντων RTS στην οθόνη V350.

10:36 16/09/2020

10:36 16/09/2020

6.1.3 Απάντηση σε επισκέπτη

Το εικονίδιο αναβοσβήνει, ακούγεται ο ήχος του κουδουνιού και εμφανίζεται η παρακάτω οθόνη όταν κάποιος επισκέπτης πατήσει το κουμπί κλήσης της μπουτονιέρας:

Σημείωση: αν ο ένοικος δεν απαντήσει στην κλήση, η οθόνη τραβά μια φωτογραφία του επισκέπτη πριν σταματήσει να ηχεί το κουδούνι.

Για να απαντήσετε στην κλήση, πατήστε το εικονίδιο «επικοινωνία»:

Το εικονίδιο παραμένει αναμμένο καθ' όλη τη διάρκεια της κλήσης. Για να τερματιστεί η επικοινωνία, πρέπει να κάνετε ξανά κλικ πάνω του, να ανοίξετε την αυλόπορτα ή να ενεργοποιήσετε την ηλεκτρική κλειδαριά.

Σημείωση: αν δεν εκτελεστεί καμία ενέργεια, η μέγιστη διάρκεια επικοινωνίας είναι 2 λεπτά.

EL Σύστημα θυροτηλεόρασης V®350

Το μικρόφωνο της εσωτερικής οθόνης και το ηχείο της μπουτονιέρας ενεργοποιούνται μόνο όταν απαντηθεί η κλήση. Κατά τη διάρκεια της κλήσης μπορείτε να:

o avoiξετε την αυλόπορτα πατώντας το εμφανίζεται για μερικά δευτερόλεπτα:

. Η ενέργεια αυτή θα τερματίσει την επικοινωνία. Η επόμενη οθόνη

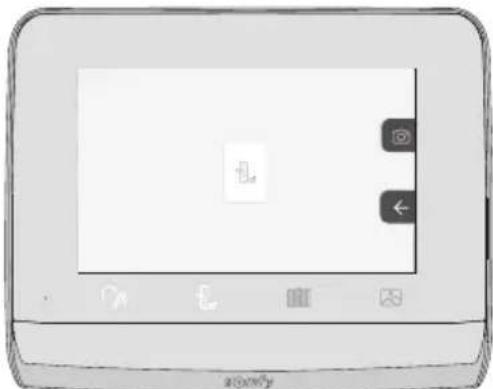

ο ανοίξετε το ηλεκτρικό κυπρί/την ηλεκτρική κλειδαριά πατώντας το επικοινωνία. Η επόμενη οθόνη εμφανίζεται για μερικά δευτερόλεπτα:

Η ενέργεια αυτή θα τερματίσει την

ο φωτογραφίσετε τον επισκέπτη πατώντας το πλήκτρο συντόμευσης που αντιστοιχεί στη φωτογραφική μηχανή στα δεξιά της οθόνης. Η φωτογραφία αυτή αποθηκεύεται στη μνήμη της οθόνης. Η επόμενη οθόνη εμφανίζεται για μερικά δευτερόλεπτα:

o xeiriosteite évan déktn ή μοτέρ Somfy RTS (φωτιστικό του διαδρόμου, γκαραζόπορτα κ.λπ.): κάντε κλικ στο πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος ←, εμφανίζεται η επόμενη οθόνη:

Σημείωση: η λωρίδα στα δεξιά εμφανίζει τα προϊόντα RTS για τα οποία έχει γίνει σύζευξη με την οθόνη.

Επιλέξτε τον δέκτη ή το μοτέρ κάνοντας κλικ στο πλήκτρο συντόμευσης που υπάρχει στα δεξιά του αντίστοιχου εικονιδίου:

Επιλέξτε την ενέργεια που θέλετε να εκτελεστεί (άνοιγμα/κλείσιμο, άνοδος/κάθοδος ή άναμμα/σβήσιμο) ή κάντε κλικ στο πλήκτρο συντόμευσης δίπλα στο βέλος → για να επιστρέψετε στη λίστα προϊόντων RTS.

6.1.4 Φωτογραφίες επισκεπτών στη μνήμη

Για να δείτε τις φωτογραφίες της μνήμης που ελήφθησαν κατά την απουσία σας ή χειροκίνητα, πρέπει να πατήσετε το εικονίδιο

: εμφανίζεται η ακόλουθη οθόνη:

Σημείωση: στην κίτρινη περιοχή επάνω αριστερά, το Χ/ΧΧ υποδεικνύει τον αριθμό της νέας φωτογραφίας και το πλήθος φωτογραφιών που δεν έχετε προβάλει. Η μπλε περιοχή κάτω αριστερά υποδεικνύει την ημερομηνία και την ώρα της απεικονιζόμενης φωτογραφίας.

'Ολες οι φωτογραφίες που δεν έχετε προβάλει περιβάλλονται από κίτρινο πλαίσιο.

Από την οθόνη αυτή μπορείτε να:

- Μεταβείτε στην επόμενη φωτογραφία πατώντας το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος ↓:

Σημείωση: Αφότου ξεκινήσει η κύλιση των φωτογραφιών, το βέλος ↑ επιτρέπει τη μετάβαση στην προηγούμενη φωτογραφία και το βέλος ↓ στην επόμενη φωτογραφία.

- Διαγράψετε την απεικονιζόμενη φωτογραφία πατώντας το πλήκτρο συντόμευσης που αντιστοιχεί στον κάδο απορριμμάτων

Σημείωση: πατήστε το πλήκτρο συντόμευσης γιά να ολοκληρώσετε την ενέργεια.

EL Σύστημα θυροτηλεόρασης V®350

- Διαγράψετε όλες τις φωτογραφίες πατώντας το πλήκτρο συντόμευσης που αντιστοιχεί στο έμφανίζεται η επόμενη οθόνη:

Σημείωση: πατήστε το πλήκτρο συντόμευσης √ για να ολοκληρώσετε την ενέργεια. Εμφανίζεται η επόμενη οθόνη:

Σημείωση: πατήστε το πλήκτρο συντόμευσης Ηα να επιστρέψετε στην οθόνη υποδοχής.

6.1.5 Μεταγενέστερες ρυθμίσεις

Για να αλλάξετε τις αρχικές ρυθμίσεις ή για να πραγματοποιήσετε πρόσθετες ρυθμίσεις, πρέπει να πατήσετε το κίτρινο πλήκτρο που υπάρχει στη δεξιά πλευρά της οθόνης:

Εμφανίζεται η πρώτη οθόνη επιλογής ρυθμίσεων:

Ωρα	Ημερομηνία	Ένταση ήχου Μελωδία	Αντίθεση
Φωτεινότητα	Χρώμα	Απομνημόνευση ομάδας προϊόντων RTS	Κατάργηση προϊόντος RTS

Οι επόμενες ρυθμίσεις είναι οι εξής:

←Προηγούμενες ρυθμίσεις

○→Χρόνος ενεργοποίησης του ηλεκτρικού κυπριού

[IMAGE]Μεταφορά φωτογραφιών

[IMAGE]Ενημέρωση του λογισμικού

[IMAGE]Μηδενισμός των παραμέτρων

Ρύθμιση του ρολογιού:

• 12 ή 24 ώρες
  • Ωρες
• Λεπτά
• π.μ. / μ.μ. (σε περίπτωση επιλογής της μορφής 12 ωρών στο ρολόι)

24h 12h 12:13

Ρύθμιση της ημερομηνίας

Ρύθμιση της ημερομηνίας:

Ημέρα / Μήνας / Έτος

01 / 01 / 2021

Ρύθμιση της έντασης ήχου

Μπορείτε να ρυθμίσετε την ένταση ήχου της επικοινωνίας και της μελωδίας:

- Ένταση ήχου της επικοινωνίας.

- Ένταση ήχου της μελωδίας.

EL Σύστημα θυροτηλεόρασης V®350

Επιλογή της μελωδίας

7 μελωδίες είναι διαθέσιμες.

1 2 4 5 6 7

Ρύθμιση της αντίθεσης

Η κάμερα της μπουτονιέρας είναι ενεργοποιημένη κατά τη διάρκεια της ρύθμισης.

Ρύθμιση της φωτεινότητας

Η κάμερα της μπουτονιέρας είναι ενεργοποιημένη κατά τη διάρκεια της ρύθμισης.

Ρύθμιση του χρώματος

Η κάμερα της μπουτονιέρας είναι ενεργοποιημένη κατά τη διάρκεια της ρύθμισης.

Απομνημόνευση ομάδας προϊόντων RTS

Μπορείτε να προσθέσετε στο ίδιο κανάλι, για ομαδικό χειρισμό, προϊόντα παρόμοια με τα ήδη συζευγμένα προϊόντα, για παράδειγμα ένα δεύτερο ρολό.

Επιλέξτε το κανάλι στο οποίο θέλετε να προσθέσετε δέκτη ή μοτέρ RTS και επικυρώστε.

Σύστημα θυροτηλεόρασης V®350

Πατήστε επί 3 δευτερόλεπτα το κουμπί PROG ενός πομπού RTS που είναι ήδη συζευγμένος με το προϊόν που θέλετε να προσθέσετε.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος → για να πραγματοποιηθεί σύζευξη της οθόνης με το προϊόν και περάστε στο επόμενο βήμα.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος ← για να μετακινηθείτε προς τα πίσω.

Πατήστε τα πλήκτρα συντόμευσης που αντιστοιχούν στις εντολές ↑ και ↓ και ελέγξτε την αντίστοιχη συμπεριφορά του συζευγμένου προϊόντος.

Αν ο δέκτης ή το μοτέρ αντιδράσει σωστά, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην επικύρωση √

Αν ο δέκτης ή το μοτέρ δεν αντιδράσει, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην ακύρωση χα να επαναλάβετε τα προηγούμενα βήματα.

Αν πατήσετε το , εξ φανίζεται η οθόνη υποδοχής και η ομάδα ή το προϊόν που προστέθηκε υποδεικνύει το πλήθος των συζευγμένων προϊόντων.

Κατάργηση προϊόντος RTS

Μπορείτε να καταργήσετε ένα προϊόν ή μια ομάδα προϊόντων.

Σημείωση: αν θέλετε να καταργήσετε κάποιο προϊόν από μια ομάδα, πρέπει να καταργήσετε την ομάδα και μετά να πραγματοποιήσετε νέα σύζευξη του ή των προϊόντων που επιθυμείτε να ελέγχετε με την οθόνη.

Επιλέξτε το κανάλι στο οποίο βρίσκεται το προϊόν ή η ομάδα προϊόντων RTS που επιθυμείτε να καταργήσετε και επικυρώστε.

EL

Simpoxide Situa 3" Test → ↓ Test → ? → 10:36 16/09/2020

EL Σύστημα θυροτηλεόρασης V®350

Πατήστε επί 3 δευτερόλεπτα το κουμπί PROG ενός πομπού RTS που είναι ήδη συζευγμένος με το προϊόν που θέλετε να καταργήσετε.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος → για να καταργηθεί η σύζευξη με την οθόνη και περάστε στο επόμενο βήμα.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο βέλος ← για να μετακινηθείτε προς τα πίσω.

Βεβαιωθείτε ότι το ή τα προϊόντα καταργήθηκαν.

Αν ο δέκτης ή το μοτέρ δεν αντιδρά πλέον, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην επικύρωση √

Αν ο δέκτης ή το μοτέρ αντιδράσει στην εντολή, πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην ακύρωση γχα να επαναλάβετε τα προηγούμενα βήματα.

Το προϊόν ή η ομάδα προϊόντων καταργήθηκε.

Το προϊόν ή η ομάδα προϊόντων δεν εμφανίζεται πλέον στην οθόνη υποδοχής.

10:36 16/09/2020

Ρύθμιση του χρόνου ενεργοποίησης του ηλεκτρικού κυπριού

Μπορείτε να ρυθμίσετε το χρόνο ενεργοποίησης του ηλεκτρικού κυπριού σε 2, 5 ή 10 δευτερόλεπτα (η εργοστασιακή ρύθμιση είναι 2 δευτερόλεπτα).

Μεταφορά φωτογραφιών

Η μεταφορά είναι διαθέσιμη μόνο αν υπάρχει ήδη εγκατεστημένη κάρτα micro SD (32 Gb το ανώτατο).

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στην επικύρωση

Όταν στην κίτρινη περιοχή, στο κάτω μέρος της οθόνης, εμφανιστεί η ένδειξη «100%», σημαίνει ότι η μεταφορά έχει ολοκληρωθεί.

Πατήστε το πλήκτρο συντόμευσης που αντιστοιχεί στο για να επιστρέψετε στην οθόνη ρυθμίσεων ή σε αυτήν που αντιστοιχεί στο για να επιστρέψετε στην οθόνη υποδοχής.

Σημείωση: οι φωτογραφίες δεν διαγράφονται από την οθόνη. Για να διαγράψετε τις φωτογραφίες, βλ. «6.1.4 Φωτογραφίες επισκεπτών στη μνήμη».

Ενημέρωση του λογισμικού

Η οθόνη εμφανίζει την τρέχουσα έκδοση του λογισμικού.

Για να ενημερώσετε το λογισμικό της οθόνης (firmware), πρέπει πρώτα να κατεβάσετε την τελευταία έκδοση από τον ιστότοπό μας και να την αντιγράψετε σε μια κάρτα micro SD, για παράδειγμα:

316M_SF1_t1.0.8_2019_11_14

Δημιουργήστε στην κάρτα micro SD έναν κατάλογο με το όνομα «update» και αποθηκεύστε σε αυτόν το νέο firmware.

Τοποθετήστε την κάρτα micro SD στην οθόνη και επικυρώστε αυτήν την ενέργεια.

Σημείωση: οι παράμετροι επανέρχονται στις «εργοστασιακές» τιμές, οι φωτογραφίες και οι δέκτες ή τα μοτέρ RTS διατηρούνται.

316M_SF1_x1.0.8_2019_11_14

Μηδενισμός των παραμέτρων

Η ενέργεια αυτή διαγράφει όλες τις εξατομικευμένες ρυθμίσεις.

Για να μπορέσετε να χρησιμοποιήσετε εκ νέου το σύστημα θυροτηλεόρασης, πρέπει να κάνετε ξανά τις βασικές ρυθμίσεις (ημερομηνία, ώρα, μελωδία, ένταση κουδουνιού).

Σημείωση: οι παράμετροι επανέρχονται στις «εργοστασιακές» τιμές, οι φωτογραφίες και οι δέκτες ή τα μοτέρ RTS διατηρούνται.

6.2 Ρυθμίσεις της μπουτονιέρας

6.2.1 Ρύθμιση έντασης ηχείου

Για να ρυθμίσετε την ένταση του ηχείου της μπουτονιέρας, πρέπει να χρησιμοποιήσετε το παρεχόμενο κατσαβίδι για να γυρίσετε το κουμπί που βρίσκεται στην πίσω πλευρά της μπουτονιέρας:

• δεξιόστροφα, για να αυξήσετε την ένταση,
• αριστερόστροφα, για να μειώσετε την ένταση.

6.2.2 Ενεργοποίηση ή απενεργοποίηση του ηχητικού μπιπ του κουμπιού κλήσης:

'Отан патηθεί το κουμπί κλήσης, ακούγεται ένα ηχητικό μπιπ. Για να απενεργοποιήσετε ή για να επανενεργοποιήσετε αυτό το μπιπ, πατήστε επί 5 δευτερόλεπτα το κουμπί κλήσης μέχρι να ακούσετε το μπιπ επιβεβαίωσης κατάστασης.

Κουμπί ρύθμισης έντασης του ηχείου

7 - ΣΥΝΤΗΡΗΣΗ

7.1 Καθαρισμός

Το σύστημα θυροτηλεόρασης καθαρίζεται με στεγνό και απαλό πανί χωρίς διαλυτικό. Πριν από τον καθαρισμό, αποσυνδέστε τη συσκευή από το ρεύμα.

8 - TEXNIKA XAPAKTHPIΣTIKA

Εσωτερική οθόνη
Οθόνη		ΈγχρωμηΔιαστάσεις: 7", δηλ. 17 cmΑνάλυση: 800 x 480 pixel
Αριθμός κουδουνισμάτων 7
Ρυθμίσεις		Επιλογή ήχου κουδουνιού, ένταση κουδουνιού, ένταση ακρόασης, χρώματα, φωτεινότητα, αντίθεση, χρόνος ανοίγματος του κυπριού, ώρα, ημερομηνία προσθήκη/κατάργηση δεκτών ή μοτέρ RTS.
Μέγιστη διάρκεια επικοινωνίας 2 λεπτά
Τροφοδοσία	Τύπος	Τροφοδοτικό: 100-240 VAC, 50/60 Hz, έξοδος 24 V 1 A.ήΤροφοδοσία ράγας DIN: 100-240 VAC, 50/60 Hz, έξοδος 24 V 1,5 A.
	Προστασία από αντιστροφή πολικότητας	Ναι
Στερέωση Επιτοίχια βάση
Διαστάσεις (Μ × Υ × Β) 220,5 x 175 x 24 mm
Θερμοκρασία λειτουργίας -10°C έως +55°C
Ραδιοπομπός 5 καναλιών	Εμβέλεια ραδιοεπικοινωνίας	200 m, σε ελεύθερο πεδίο
	Ραδιοσυχνότητα	RTS - 433,42 MHz< 10 mW
Μνήμη εικόνων		100 φωτογραφίεςΔυνατότητα λήψης των φωτογραφιών στην κάρτα micro SD (δεν παρέχεται)
Αριθμός οθονών Έως και 2 οθόνες
Μπουτονιέρα
Κάμερα Γωνία λήψης: Οριζ. = 102°, Κάθ. = 65°
Νυκτερινή όραση LED υπερύθρων
Έξοδοι		Κυπρί: 12 V, 800 mAΑυλόπορτα: ξηρή επαφή
Χρόνος ενεργοποίησης της εξόδου ηλεκτρικού κυπριού		2, 5 ή 10 δευτερόλεπτα
Χρόνος ενεργοποίησης της ξηρής επαφής		1 δευτερόλεπτο
Υποδοχή ετικέτας / κουμπί κλήσης Με οπισθοφωτισμό
Στερέωση Επιφανειακή τοποθέτηση με προστατευτικό βροχής
Υλικά Αλουμίνιο και πλαστικό
Διαστάσεις (Μ × Υ × Β) 77 x 151 x 45 mm
Ρυθμίσεις Ένταση ηχείου
Θερμοκρασία λειτουργίας -20°C έως +55°C
Βαθμός προστασίας IP54

1 - BIENVENIDA 2
