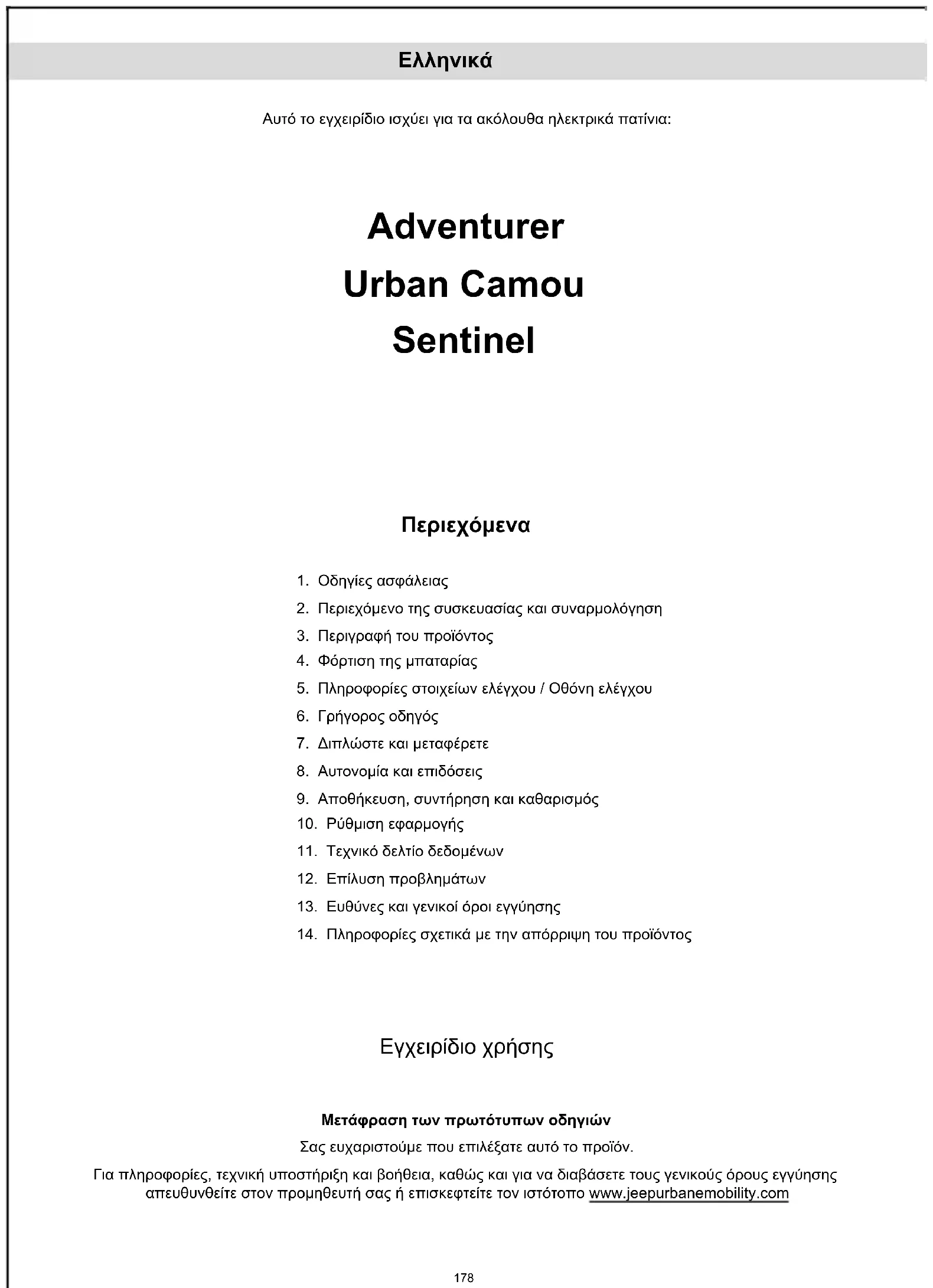

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Sentinel JEEP

1. Οδηγίες ασφάλειας

2. Περιεχόμενο της συσκευασίας και συναρμολόγηση

3. Περιγραφή του προϊόντος

4. Φόρτιση της μπαταρίας

5. Πληροφορίες στοιχείων ελέγχου / Οθόνη ελέγχου

7. Διπλώστε και μεταφέρετε

8. Αυτονομία και επιδόσεις

9. Αποθήκευση, συντήρηση και καθαρισμός

10. Ρύθμιση εφαρμογής

11. Τεχνικό δελτίο δεδομένων

12. Επίλυση προβλημάτων

13. Ευθύνες και γενικοί όροι εγγύησης

14. Πληροφορίες σχετικά με την απόρριψη του προϊόντος

1. Οδηγίες ασφάλειας179

1. Οδηγίες ασφάλειας

ΣΗΜΑΝΤΙΚΟ! Διαβάστε και ακολουθήστε προσεκτικά τις παρακάτω οδηγίες προτού χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση ή για νέους χρήστες. Πάρτε τον χρόνο που χρειάζεστε προκειμένου να εξοικειωθείτε με τη χρήση ώστε να αποφύγετε οποιοδήποτε σοβαρό ατύχημα που μπορεί να γίνει κατά τους πρώτους μήνες. Απευθυνθείτε στον προμηθευτή σας για να λάβετε κατάλληλη υποστήριξη αναφορικά με τους σωστούς τρόπους χρήσης του προϊόντος ή για να σας παραπέμψει σε κάποιον ειδικό με σκοπό τη σωστή κατάρτιση. Η εταιρεία δεν φέρει καμία άμεση ή έμμεση ευθύνη που προκύπτει από την εσφαλμένη χρήση του προϊόντος, από τη μη τήρηση τόσο των κανόνων οδικής συμπεριφοράς όσο και των οδηγιών του παρόντος εγχειριδίου, από ατυχήματα και διαφορές που οφείλονται σε μη συμμόρφωση με τους κανονισμούς, καθώς και από παράνομες ενέργειες. Το προϊόν αυτό πρέπει να χρησιμοποιείται για ψυχαγωγικούς σκοπούς από ένα μόνο άτομο και όχι ως μέσο μεταφοράς επιβατών. Επομένως, δεν πρέπει να χρησιμοποιείται από περισσότερα από ένα άτομα ταυτόχρονα. Μην αλλάζετε με οποιονδήποτε τρόπο το σκοπό χρήσης του οχήματος, διότι το προϊόν αυτό δεν είναι κατάλληλο για ακροβατικά, διαγωνισμούς, μεταφορά αντικειμένων, ρυμούλκηση άλλων οχημάτων ή προσαρτημάτων. Το ηλεκτρικό πατίνι πρέπει να χρησιμοποιείται με σύνεση, τηρώντας πάντα τους κανόνες που επιβάλλονται από τον Κώδικα Οδικής Κυκλοφορίας της χώρας χρήσης, για την αποφυγή κινδύνων και τη μέγιστη φροντίδα του ίδιου του οδηγού και των άλλων.

Ενδεικτικές απαιτήσεις οχήματος: Μοντέλο Ηλεκτρικού Πατινιού Jeep Urban Camou Jeep Adventurer Jeep Sentinel Κωδικός προϊόντος χωρίς φλας JE-MO-210002 JE-MO-210001 - Κωδικός προϊόντος με φλας JE-MO-210006 JE-MO-220003 JE-MO-210005 JE-MO-220002 JE-MO-210004 JE-MO-220001 Ελάχ. Βάρος (Kg) 30 30 30 Μέγ. Βάρος (Kg) 100 100 100 *Ελάχιστη Ηλικία 14 14 14 *Μέγιστη Ηλικία 65 65 65 Ελάχ. Ύψος (εκ.) 120 120 120 Μέγ. Ύψος (εκ.) 200 200 200

• Προτού χρησιμοποιήσετε το προϊόν, θα πρέπει να ελέγχετε και να τηρείτε τους ισχύοντες τοπικούς κανονισμούς αναφορικά με την ελάχιστη επιτρεπόμενη ηλικία του οδηγού, με τους περιορισμούς ως προς τον τύπο των οδηγών που επιτρέπεται να χρησιμοποιούν το προϊόν και με την ίδια τη χρήση αυτού του τύπου προϊόντος. Η Α-σταθμισμένη στάθμη ηχητικής πίεσης (θόρυβος) που εκπέμπεται στο αυτί του οδηγού είναι κάτω από 70 dB(A). Γραφική απεικόνιση των προειδοποιήσεων ασφαλείας Για τον εντοπισμό των μηνυμάτων ασφαλείας στο παρόν εγχειρίδιο, χρησιμοποιούνται τα παρακάτω προειδοποιητικά γραφικά σύμβολα. Αυτά έχουν σκοπό να τραβούν την προσοχή του αναγνώστη / χρήστη προκειμένου να γίνεται σωστή και ασφαλής χρήση του προϊόντος.

Απαιτείται προσοχή Επισημαίνει τους κανόνες που πρέπει να τηρούνται ώστε να μην προκαλείται ζημιά στο προϊόν ή/και να εμποδίζεται η εκδήλωση επικίνδυνων καταστάσεων.

Υπολειπόμενοι κίνδυνοι Επισημαίνει την παρουσία επικίνδυνων καταστάσεων που προκαλούν υπολειπόμενους κινδύνους απέναντι στους οποίους ο χρήστης πρέπει να είναι προσεκτικός για την αποφυγή τραυματισμών ή υλικών ζημιών.180 Γενικές προειδοποιήσεις

Είναι σημαντικό να έχετε υπόψη ότι όταν βρίσκεστε σε δημόσιο χώρο ή στον δρόμο, ακόμη και όταν τηρείτε κατά γράμμα αυτό το εγχειρίδιο, δεν είστε απόλυτα προστατευμένοι από τραυματισμούς που μπορεί να οφείλονται σε παραβάσεις ή ακατάλληλες ενέργειες σε σχέση με άλλα οχήματα, εμπόδια ή άτομα. Η κακή χρήση του προϊόντος ή η μη τήρηση των οδηγιών του παρόντος εγχειριδίου μπορεί να προκαλέσουν σοβαρές ζημιές. Το προϊόν αυτό είναι ένα ηλεκτρικό όχημα. Όσο πιο γρήγορα το οδηγείτε, τόσο περισσότερο επιμηκύνεται το διάστημα πέδησης. Η επείγουσα πέδηση σε ολισθηρούς, λασπώδεις, βρεγμένους ή παγωμένους δρόμους μπορεί να προκαλέσει την ολίσθηση των τροχών και την απώλεια της ισορροπίας. Είναι απαραίτητο να διατηρείται η κατάλληλη ταχύτητα και απόσταση ασφαλείας από άλλα οχήματα ή πεζούς. Απαιτείται μέγιστη προσοχή όταν οδηγείτε σε άγνωστους δρόμους. Μην ανοίγετε το σταντ στήριξης ενώ χρησιμοποιείτε το προϊόν, διότι υπάρχει κίνδυνος να προκληθεί σοβαρός προσωπικός τραυματισμός ή ζημιά στο προϊόν.

Σε βρεγμένους δρόμους, αυξάνεται η απόσταση πέδησης και μειώνεται η πρόσφυση σημαντικά σε σχέση με τους δρόμους που είναι στεγνοί! Οδηγείτε με μέγιστη προσοχή και τηρείτε τις αποστάσεις! Για την ασφάλειά σας, φοράτε πάντα: κράνος, επιγονατίδες και επιαγκωνίδες για προστασία από τυχαία πτώση και τραυματισμό ενώ οδηγείτε το προϊόν. Όταν δανείζετε το προϊόν, παραχωρήστε τον εξοπλισμό ασφάλειας στον οδηγό και εξηγήστε του τη χρήση του οχήματος. Για την αποφυγή τραυματισμού, μην δανείζετε το προϊόν σε άτομα που δεν γνωρίζουν πώς να το χρησιμοποιήσουν. Προτού χρησιμοποιήσετε το προϊόν φορέστε τα παπούτσια σας. Τα παιδιά δεν πρέπει να παίζουν με το πατίνι ή με τα εξαρτήματά του και δεν πρέπει να αναθέτετε σε αυτά την εκτέλεση εργασιών καθαρισμού ή συντήρησης. Όταν οδηγείτε το προϊόν, απαιτείται προσοχή προκειμένου να μην τρομάζετε τα παιδιά και τους πεζούς. Όταν περνάτε από πίσω τους, θα πρέπει να τους ειδοποιείτε χρησιμοποιώντας το κουδούνι και να επιβραδύνετε χρησιμοποιώντας την ελάχιστη ταχύτητα των 6km/h. Οδηγίες και προειδοποιήσεις σχετικά με την οδική συμπεριφορά Συνθήκες Κατάλληλη/προβλεπόμενη χρήση Εσφαλμένη χρήση Οδηγοί Ένας Περισσότερα άτομα, με παιδιά ή ζώα.

Κράνος, επιγονατίδες, επιαγκωνίδες, ανακλαστικό γιλέκο. Κανένας εξοπλισμός. Έλεγχος πριν την

Πριν από κάθε χρήση ελέγξτε τα φρένα και τη φθορά τους, ελέγξτε την πίεση των ελαστικών (δείτε στο πλάι του ελαστικού για τη συνιστώμενη τιμή), τη φθορά των τροχών, το γκάζι, τα φλας, τα φώτα και την κατάσταση φόρτισης της μπαταρίας. Εάν διαπιστώσετε ασυνήθιστους θορύβους ή κάποια ανωμαλία, μη χρησιμοποιείτε το προϊόν και επικοινωνήστε με τον προμηθευτή σας ή με την Εξουσιοδοτημένη Υπηρεσία Τεχνικής Υποστήριξης. Μη έλεγχος του προϊόντος πριν από την

Εάν διαπιστωθούν ασυνήθιστοι θόρυβοι ή κάποια ανωμαλία, μη χρησιμοποιείτε το προϊόν και επικοινωνήστε με τον προμηθευτή σας ή με την Υπηρεσία Τεχνικής Υποστήριξης. Χρήση του προϊόντος υπό την παρουσία θορύβου και ανωμαλιών.

Μη επιτάχυνση. Πάτημα του γκαζιού. Σπρώξτε το προϊόν ενώ περπατάτε στις διαβάσεις πεζών Οδήγηση του οχήματος στις διαβάσεις

Σε πεζοδρόμους εάν δεν διατίθεται λειτουργία πεζού (6 km/h) Οδήγηση του οχήματος σε πεζοδρόμους εάν δεν διατίθεται η λειτουργία πεζού (6 km/h). Σε συνωστισμένες περιοχές. Οδήγηση του οχήματος σε συνωστισμένες περιοχές.181 Συνθήκες Κατάλληλη/προβλεπόμενη χρήση Εσφαλμένη χρήση

ακινητοποιημένο Το άτομο που οδηγεί αυτό το προϊόν πρέπει να είναι σε θέση να στηρίζει με ευκολία και τα δύο πόδια στο έδαφος κρατώντας γερά το τιμόνι στο σωστό ύψος. Έλλειψη ικανότητας να διατηρήσετε το προϊόν σταθερό και σε ισορροπία. Κάθεστε επάνω στο προϊόν ενώ αυτό κινείται ή είναι ακινητοποιημένο. Οδήγηση υπό κανονικές συνθήκες Κανένα αντικείμενο κρεμασμένο στο τιμόνι. Αντικείμενα κρεμασμένα στο τιμόνι προκαλούν αστάθεια και μπορεί να αποτελέσουν εμπόδιο κατά τους ελιγμούς. Οδήγηση έχοντας και τα δύο χέρια στο τιμόνι. Οδήγηση με το ένα μόνο χέρι ή χωρίς

Μη χρησιμοποιείτε συσκευές όπως τηλέφωνα, smartwatch, συσκευές αναπαραγωγής μουσικής, ακουστικά. Χρήση συσκευών όπως τηλέφωνα, smartwatch, συσκευές αναπαραγωγής μουσικής, ακουστικά. Οδήγηση και με τα δύο πόδια επάνω στην πλατφόρμα με άνετο και ασφαλή τρόπο. Οδήγηση με το ένα ή και με τα δύο πόδια εκτός πλατφόρμας. Απαγορεύεται η τοποθέτηση και συγκέντρωση του βάρους στο οπίσθιο

Οδήγηση με κράνος και προστατευτικό

Οδήγηση χωρίς κράνος και προστατευτικό

Οδήγηση σε εύκολα προσβάσιμους δρόμους, που είναι ομαλοί και συμπαγείς, μακριά από περιοχές με έντονη κυκλοφορία ή με πολύ

π.χ. ειδικός ποδηλατόδρομος, λείες πλακόστρωτες επιφάνειες. Οδήγηση σε αυτοκινητοδρόμους και οδικούς άξονες. Οδήγηση σε δρόμους με έντονη κίνηση. Οδήγηση σε πεζοδρόμια. Οδήγηση σε περιοχές με συνωστισμό. Οδήγηση σε ανώμαλους δρόμους. Οδήγηση κοντά σε: γκρεμούς, πλαγιές, λιμάνια, θάλασσα, λίμνες και ποτάμια. Μη τήρηση των ισχυόντων κανονισμών και του κώδικα οδικής κυκλοφορίας. Τήρηση των ισχυόντων κανονισμών και του κώδικα οδικής κυκλοφορίας. Μη τήρηση των ισχυόντων κανονισμών και του κώδικα οδικής κυκλοφορίας. Κοιτάζετε πάντα προς τα μπροστά και προσέχετε όλα τα κοντινά εμπόδια, οχήματα και πεζούς. Είστε αφηρημένοι ενώ οδηγείτε. Αλλάζετε κατεύθυνση αφού έχετε βεβαιωθεί ότι σας έχουν δει, ελαττώνοντας ταχύτητα. Αλλάζετε κατεύθυνση απότομα με υψηλή ταχύτητα χωρίς να έχετε βεβαιωθεί ότι σας έχουν δει. Σε κάθε περίπτωση, υπολογίστε εκ των προτέρων την πορεία σας και ελαττώστε ταχύτητα τηρώντας τον κώδικα οδικής κυκλοφορίας και με σεβασμό προς τους πιο

Το ταυτόχρονο φρενάρισμα και στρίψιμο καθιστά το όχημα ασταθές. Χρησιμοποιείτε πάντα τους δείκτες κατεύθυνσης, εφόσον διαθέτει το προϊόν. Μη χρήση των δεικτών κατεύθυνσης. Επιβράδυνση υπό την παρουσία πεζών. Επιτάχυνση ή διατήρηση σταθερής ταχύτητας υπό την παρουσία πεζών. Χρήση της λειτουργίας πεζού στους πεζοδρόμους (6 Km/h). Οδήγηση χωρίς τη χρήση της λειτουργίας πεζού σε πεζοδρόμους (6 Km/h). Χρήση του κουδουνιού για να προειδοποιήσετε τους άλλους. Μη χρήση του κουδουνιού για να προειδοποιήσετε τους άλλους.182 Συνθήκες Κατάλληλη/προβλεπόμενη χρήση Εσφαλμένη χρήση Μη ομαλές συνθήκες δρόμου: τεχνητά

Οδήγηση με μέτρια ταχύτητα. Οδήγηση με υψηλή ταχύτητα. Λυγίστε ελαφρώς τα γόνατα για καλύτερη απορρόφηση των κραδασμών όταν διασχίζετε μια ανώμαλη επιφάνεια. Επιτάχυνση σε σαμαράκια και χαντάκια, κατέβασμα σκαλοπατιών, υπερπήδηση εμποδίων, ανάβαση σε πεζοδρόμια, μη ευέλικτη οδήγηση. Συμπεριφορά: κατά τη στροφή, κατάβαση, παρουσία εμποδίων, οχημάτων και πεζών σε κοντινή απόσταση Διατήρηση της απόστασης ασφαλείας. Μη τήρηση της απόστασης ασφαλείας. Διακοπή επιτάχυνσης. Φρενάρισμα και επιβράδυνση. Επιτάχυνση. Οδήγηση με μέτρια ταχύτητα και φρενάρισμα με ασφαλή τρόπο. Οδήγηση με υψηλή ταχύτητα, απότομο φρενάρισμα. Προσοχή στις πόρτες και σε άλλα εμπόδια ως προς το ύψος. Διέλευση κάτω από εμπόδια με χαμηλό

Συνθήκες ορατότητας Οδηγείτε μόνο όταν υπάρχει επαρκής φωτισμός για ασφαλή οδήγηση. Σε περίπτωση οδήγησης με ανεπαρκή φωτισμό (μισή ώρα μετά τη δύση του ήλιου, καθ’ όλη τη διάρκεια του σκοταδιού αλλά και κατά την ημέρα, σε περίπτωση που οι καιρικές συνθήκες αποκλείουν την ορατότητα του δρόμου, εάν διέρχεστε μέσα από τούνελ) να θυμάστε να ανάβετε τα φώτα του οχήματος και να φοράτε ανακλαστικό γιλέκο ή τιράντες. Οδήγηση υπό ανεπαρκείς συνθήκες φωτισμού με τα φώτα σβησμένα και χωρίς τη χρήση ανακλαστικού γιλέκου ή τιραντών. Καιρικές συνθήκες Οδήγηση σε βέλτιστες καιρικές συνθήκες (όχι

Οδήγηση σε αντίξοες καιρικές συνθήκες: με βροχή, όταν χιονίζει, υπό την παρουσία πάγου ή λάσπης στον δρόμο, δυνατός άνεμος, σε περίπτωση ομίχλης.

Σε συγκεκριμένα σημεία χωρίς να εμποδίζετε την κυκλοφορία οχημάτων και πεζών. Οπουδήποτε, εάν εμποδίζετε την κυκλοφορία οχημάτων και πεζών. Σε ομαλές επιφάνειες όπου διασφαλίζεται η σταθερότητα. Σε επιφάνειες χωρίς συνοχή όπου δεν διασφαλίζεται η σταθερότητα. Απενεργοποίηση του προϊόντος και χρήση πάντα αντικλεπτικής συσκευής. Χρήση του σταντ στήριξης. Αφήνετε το προϊόν ενεργοποιημένο, δίχως φύλαξη και δίχως αντικλεπτική συσκευή.

Οδήγηση κοντά σε: γκρεμούς, πλαγιές, λιμάνια, θάλασσα, λίμνες και ποτάμια. Οδήγηση πάνω σε νερόλακκους. Αγώνες ταχύτητας με άλλα οχήματα. Χρήση του προϊόντος σε συνθήκες ισχυρών

Πετάγεστε επάνω σε αντικείμενα ή ανθρώπους, κατεβαίνετε από σκάλες ή πέφτετε από ύψος. Τι να κάνετε ύστερα από πτώση: Βεβαιωθείτε ότι ο μοχλός του γκαζιού λειτουργεί σωστά. Για να το κάνετε αυτό, επιταχύνετε και επιβραδύνετε αρκετές φορές. Ελέγχετε πάντα ότι τα φρένα λειτουργούν σωστά. Για να το κάνετε αυτό, κατεβείτε από το όχημα, ωθήστε το προς τα εμπρός και φρενάρετε για να βεβαιωθείτε ότι ανταποκρίνεται στις εντολές. Επιβεβαιώστε ότι όλα τα εξαρτήματα του οχήματος βρίσκονται στη θέση τους και είναι στερεωμένα με ασφάλεια. Ελέγξτε τη φθορά και την πίεση των ελαστικών (δείτε τη συνιστώμενη τιμή που αναγράφεται στο πλάι του ελαστικού). Ελέγξτε τη φθορά των φρένων και των καλωδίων.

Τα φρένα μπορεί να αναπτύξουν υψηλή θερμοκρασία κατά τη διάρκεια της χρήσης. Μην τα αγγίζετε μετά τη χρήση.

2. Περιεχόμενο της συσκευασίας και συναρμολόγηση183

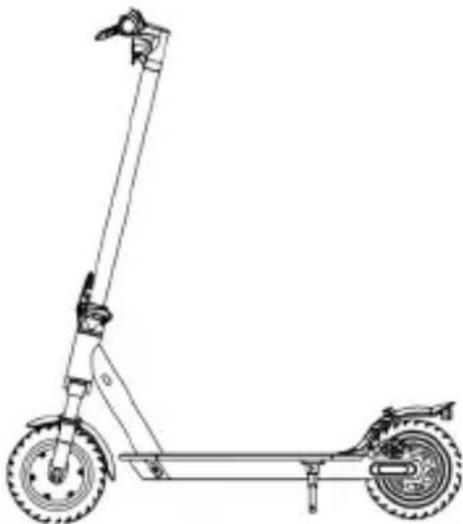

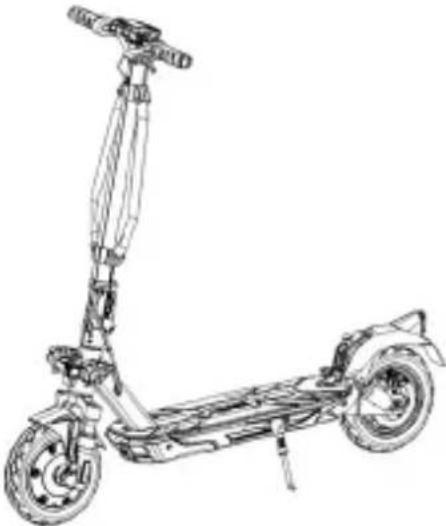

Συναρμολογημένο προϊόν, η εγκατάσταση του τιμονιού πρέπει να γίνεται με τις ειδικές βίδες που περιέχονται στη συσκευασία. Μοντέλο Εικόνα αναφοράς Στη συσκευασία Συναρμολόγηση τιμονιού Adventurer Urban Camou 1x Κλειδί Allen 1X Φορτιστής

4x Βίδες τιμονιού 1x Αεροθάλαμος 4x Αυτοκόλλητα 1x Πλακίδιο κάλυψης

1x Προσαρμογέας για φούσκωμα

Ακολουθήστε τα βήματα που αναφέρονται στην επόμενη παράγραφο για σωστή συναρμολόγηση των στοιχείων που απεικονίζονται στην

Sentinel 1x Κλειδί Allen 1X Φορτιστής

4x Βίδες τιμονιού 1x Αεροθάλαμος 4x Αυτοκόλλητα 1x Προσαρμογέας για φούσκωμα

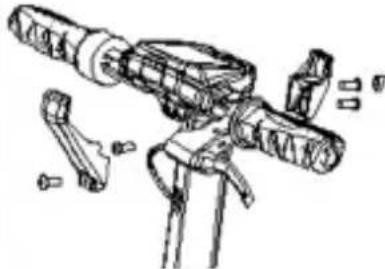

Εισάγετε τις 4 βίδες με το χέρι χωρίς να τις σφίξετε και έπειτα χρησιμοποιήστε το εξάγωνο κλειδί του εξοπλισμού για να τις σφίξετε και να στερεωθεί

• Ανοίξτε τη συσκευασία και αφαιρέστε τα επάνω περιτυλίγματα.

• Σηκώστε τον λαιμό του τιμονιού και τοποθετήστε το τιμόνι προσέχοντας να μην συνθλίψετε τα καλώδια.

• Στερεώστε τον λαιμό του τιμονιού κλείνοντας τον μοχλό ασφάλισης. Πιέστε προς τα κάτω τον δακτύλιο ασφάλισης του μηχανισμού αναδίπλωσης.

• Τοποθετήστε το άγκιστρο στην εσωτερική πλευρά του λαιμού και εισάγετε τις 2 βίδες (με τη μικρή κεφαλή) χωρίς να τις

• Εισάγετε τη βίδα (με τη μικρή κεφαλή) στην πρώτη οπή στην αντίθετη πλευρά του λαιμού.

• Σφίξτε τις 3 βίδες που είχατε εισάγει προηγουμένως.

• Τοποθετήστε το πλακίδιο κάλυψης βιδών ανάμεσα στην εναπομένουσα οπή και στο κάλυμμα οθόνης, εισάγετε τη βίδα (με τη μεγάλη κεφαλή) και σφίξτε την όσο χρειάζεται προσέχοντας να μην προκληθεί ζημιά στο πλακίδιο.

• Αφαιρέστε το προϊόν από τη συσκευασία, ανοίξτε το σταντ στήριξης και βεβαιωθείτε ότι το προϊόν παραμένει σταθερό.

2. Περιεχόμενο της συσκευασίας και συναρμολόγηση184

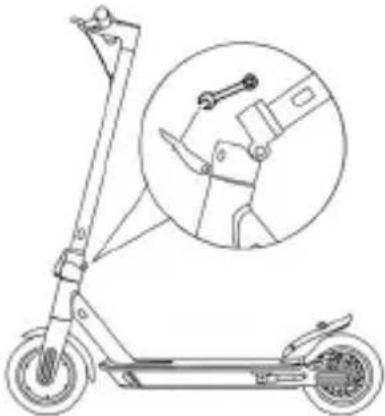

• Προβείτε σε ρύθμιση του μηχανισμού ασφάλισης του λαιμού (εάν είναι απαραίτητο*).

• Ελέγξτε την πίεση των ελαστικών (στο πλάι του ελαστικού αναγράφεται η συνιστώμενη τιμή). Sentinel:

• Ανοίξτε τη συσκευασία και αφαιρέστε το επάνω περιτύλιγμα.

• Ανοίξτε τον λαιμό του τιμονιού και στερεώστε το κλείνοντας τον μοχλό του μηχανισμού ασφάλισης.

• Συνδέστε το καλώδιο τροφοδοσίας της οθόνης στην κύρια καλωδίωση (εάν είναι απαραίτητο).

• Τοποθετήστε το τιμόνι επάνω στον λαιμό προσέχοντας τα καλώδια, εισάγετε τις 4 βίδες και σφίξτε τες με το εξάγωνο

• Αφαιρέστε το προϊόν από τη συσκευασία

• Ανοίξτε το σταντ στήριξης και ελέγξτε τη σταθερότητα του προϊόντος

• Προβείτε σε ρύθμιση του μηχανισμού ασφάλισης του λαιμού (εάν είναι απαραίτητο)**. Μοντέλο Εικόνα αναφοράς * Ρύθμιση Adventurer Urban Camou Στο εξωτερικό του μηχανισμού υπάρχει μια βίδα με εξάγωνη υποδοχή. Αν ο λαιμός του τιμονιού δεν είναι πολύ σταθερός μετά το κλείδωμα, ρυθμίστε τη βίδα του μηχανισμού βιδώνοντας ή ξεβιδώνοντας όσο χρειάζεται για να αυξήσετε τη σταθερότητα του λαιμού. Sentinel Στο εσωτερικό του μοχλού του μηχανισμού κλεισίματος υπάρχει μια εξάγωνη βίδα. Αν ο λαιμός του τιμονιού δεν είναι πολύ σταθερός μετά το κλείδωμα, ρυθμίστε τη βίδα του μηχανισμού βιδώνοντας ή ξεβιδώνοντας όσο χρειάζεται για να αυξήσετε τη σταθερότητα του λαιμού.

Συναρμολογήστε σωστά το προϊόν. Σε περίπτωση που, κατά τη συναρμολόγηση, διαπιστώσετε κάποιο εργοστασιακό ελάττωμα, κάποια ασάφεια ή δυσκολία ως προς τη συναρμολόγηση ή τις ρυθμίσεις, μην οδηγείτε το όχημα και επικοινωνήστε με τον προμηθευτή σας ή επισκεφθείτε τον ιστότοπο www.jeepurbanemobility.com για να λάβετε τεχνική υποστήριξη. Μη χρησιμοποιείτε αξεσουάρ ή/και πρόσθετα εξαρτήματα που δεν είναι εγκεκριμένα από τον κατασκευαστή. Φυλάξτε τα παιδιά μακριά από πλαστικά μέρη (συμπεριλαμβανομένων των υλικών συσκευασίας) και μικρά εξαρτήματα για την αποφυγή του κινδύνου πνιγμού. Απαγορεύεται η τροποποίηση ή μετατροπή με οποιονδήποτε τρόπο του προϊόντος ή μερών αυτού, διότι ενδέχεται να επηρεαστεί η αποτελεσματικότητα και η δομή του και να προκληθούν ζημιές. Εξαλείψτε τυχόν αιχμηρές άκρες που οφείλονται σε μη σωστή χρήση, θραύσεις ή ζημιά του προϊόντος. Αν εντοπίσετε κάποιο εργοστασιακό ελάττωμα, αν διαπιστώσετε κάποιον ασυνήθιστο θόρυβο ή ανωμαλία, μην οδηγείτε το όχημα και επικοινωνήστε με τον προμηθευτή σας ή επισκεφθείτε τον ιστότοπο www.jeepurbanemobility.com για να λάβετε τεχνική υποστήριξη.

3. Περιγραφή του προϊόντος185

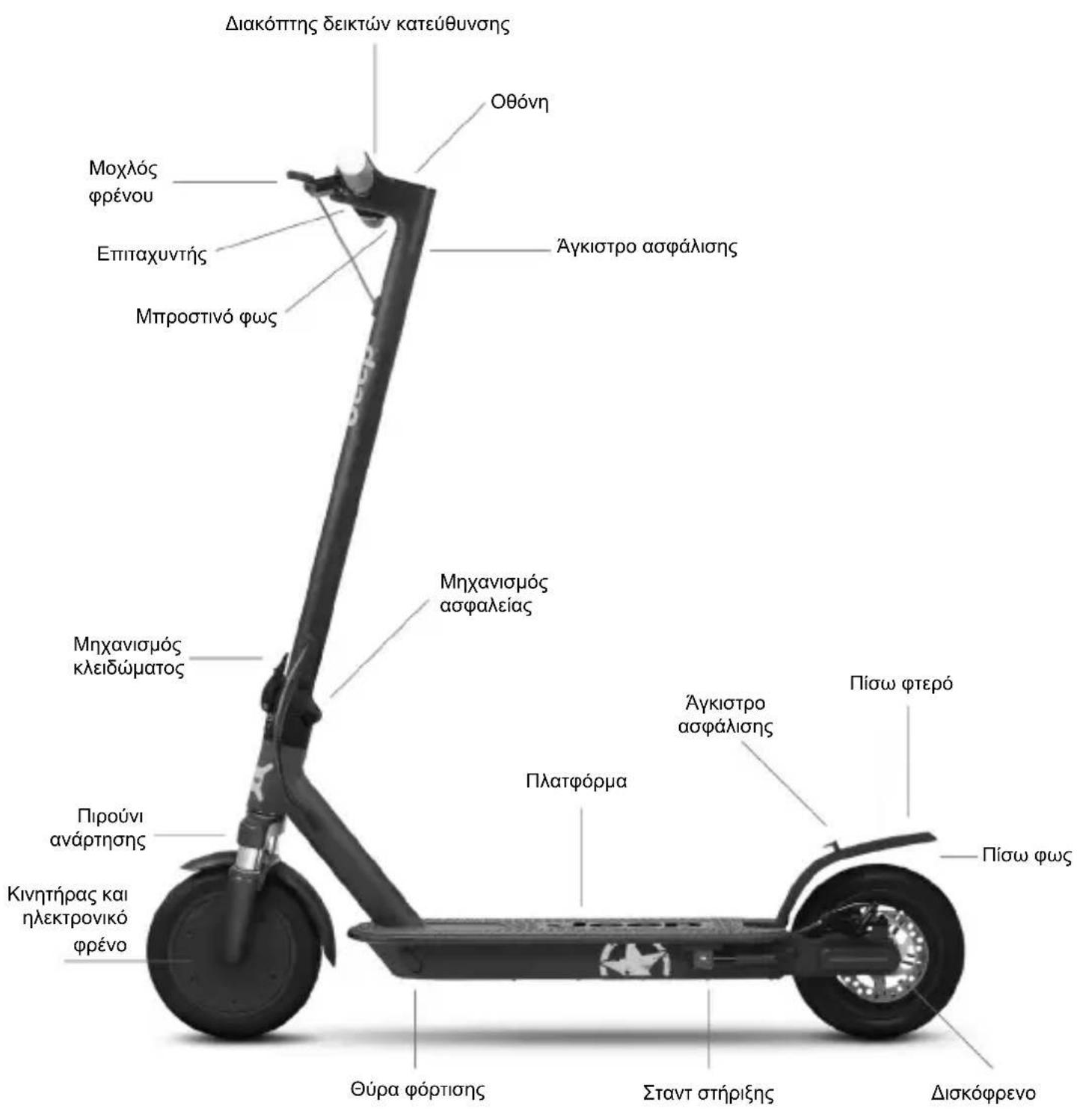

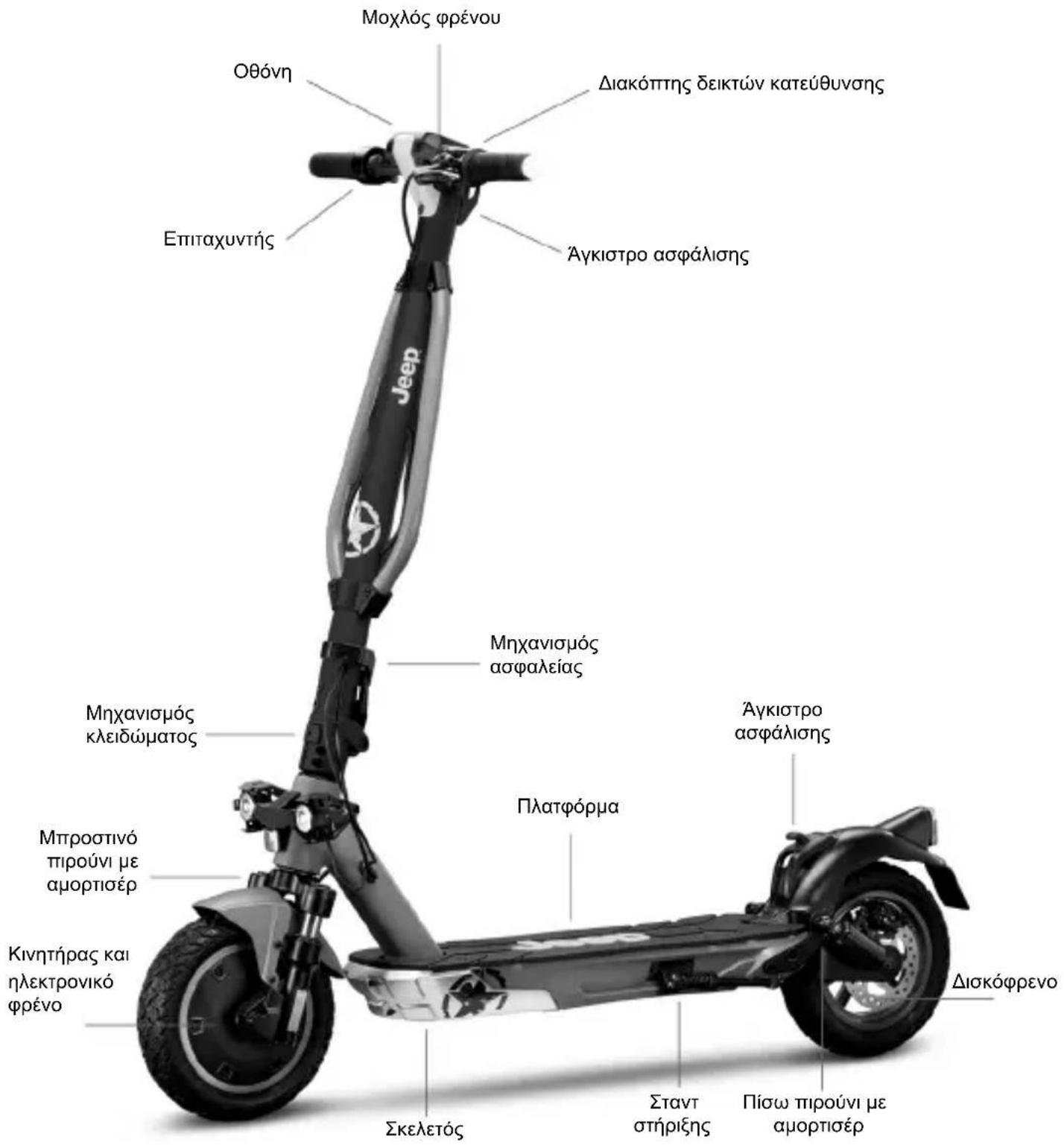

3. Περιγραφή του προϊόντος

Με σκοπό τη συνεχή τεχνολογική εξέλιξη, η κατασκευάστρια εταιρεία διατηρεί το δικαίωμα να τροποποιεί το προϊόν χωρίς προειδοποίηση, δίχως να ενημερώνεται αυτόματα το παρόν εγχειρίδιο. Για πληροφορίες και για να δείτε τις αναθεωρήσεις του παρόντος εγχειριδίου επισκεφθείτε τον ιστότοπο www.jeepurbane- mobility.com Adventurer / Urban Camou Επιταχυντής

Άγκιστρο ασφάλισης Διακόπτης δεικτών κατεύθυνσης Μοχλός φρένου

κλειδώματος Κινητήρας και ηλεκτρονικό

Διακόπτης δεικτών κατεύθυνσης

κλειδώματος Κινητήρας και ηλεκτρονικό

Επιταχυντής Μπροστινό φως Άγκιστρο ασφάλισης

Κατά την πρώτη χρήση φορτίστε το προϊόν στο 100%. Βεβαιωθείτε ότι το προϊόν, ο φορτιστής και η θύρα φόρτισης είναι

1. Ανοίξτε το σταντ στήριξης

2. Απενεργοποιήστε το πατίνι

Μοντέλο Εικόνα αναφοράς Οδηγίες Adventurer Urban Camou Sentinel - Αφαιρέστε το ελαστικό κάλυμμα από την υποδοχή φόρτισης. - Συνδέστε τον φορτιστή στην πρίζα του ρεύματος και έπειτα στη θύρα φόρτισης. - Όταν το προϊόν είναι πλήρως φορτισμένο, η λυχνία επάνω στον φορτιστή από κόκκινη (διαδικασία φόρτισης) γίνεται πράσινη (ολοκληρωμένη φόρτιση). - Μετά τη φόρτιση, αποσυνδέστε τον φορτιστή από το όχημα και επανατοποθετήστε το ελαστικό κάλυμμα. - Αποσυνδέστε τον φορτιστή από την πρίζα του ρεύματος. Μην ενεργοποιείτε το πατίνι ενώ φορτίζεται.

Το κόκκινο φως που υπάρχει επάνω στο τροφοδοτικό θα γίνει πράσινο μόλις η φόρτιση ολοκληρωθεί.

Για τη φόρτιση αυτού του προϊόντος χρησιμοποιείτε ΜΟΝΟ τον φορτιστή του παρεχόμενου

Τάση εξόδου Χρόνος φόρτισης Adventurer HVE063-4200150 42V – 1.5A 7 ώρες Urban Camou HVE126-5460200 54,6V – 2.0A 5 ώρες Sentinel XHK-916-42015 42V – 1.5A 5 ώρες Η χρήση άλλου τύπου φορτιστή μπορεί να καταστρέψει το προϊόν ή να προκαλέσει άλλους πιθανούς κινδύνους. Μην αφήνετε ποτέ το προϊόν να φορτίζεται χωρίς επίβλεψη. Μην ενεργοποιείτε το προϊόν κατά τη διάρκεια της φόρτισης. Μετά από κάθε χρήση, φορτίζετε πλήρως τη μπαταρία για να παρατείνετε την ωφέλιμη διάρκεια ζωής της. Μην επαναφορτίζετε το προϊόν αμέσως μετά τη χρήση. Αφήστε το προϊόν να κρυώσει για μία ώρα προτού το επαναφορτίσετε.

4. Φόρτιση της μπαταρίας188

Το προϊόν δεν πρέπει να φορτίζεται για παρατεταμένο χρονικό διάστημα. Η υπερφόρτιση μειώνει τη διάρκεια της μπαταρίας και συνεπάγεται περαιτέρω πιθανούς κινδύνους. Συνιστάται να μην αφήνετε το όχημα να αποφορτίζεται εντελώς προκειμένου να μην προκληθεί στη ζημιά στη μπαταρία. Η ζημιά που μπορεί να προκληθεί στη μπαταρία όταν αυτή παραμένει χωρίς φόρτιση για μεγάλο χρονικό διάστημα είναι μη αναστρέψιμη και δεν καλύπτεται από την περιορισμένη εγγύηση. Εάν υποστεί τέτοιου είδους ζημιά, η μπαταρία δεν μπορεί να επαναφορτιστεί (απαγορεύεται η αποσυναρμολόγηση της μπαταρίας από μη εξειδικευμένο προσωπικό, διότι μπορεί να προκληθεί ηλεκτροπληξία, βραχυκύκλωμα ή ακόμη και σοβαρότερα ατυχήματα). Εάν πρόκειται να απουσιάσετε για κάποιο χρονικό διάστημα, π.χ. για διακοπές, και παραχωρήσετε το προϊόν σε τρίτους, αφήστε το σε κατάσταση μερικής φόρτισης (20-50% φόρτιση), όχι πλήρως φορτισμένο. Εκτελείτε τακτικά οπτικό έλεγχο του φορτιστή και των καλωδίων του φορτιστή. Εάν το καλώδιο του φορτιστή παρουσιάζει εμφανή ζημιά μην τον χρησιμοποιείτε για να αποφύγετε περαιτέρω ζημιές ή/και κινδύνους και επικοινωνήστε μαζί μας για την αντικατάσταση. Προειδοποιήσεις σχετικά με τη μπαταρία Η μπαταρία αποτελείται από κελιά ιόντων λιθίου και χημικά στοιχεία επικίνδυνα για την υγεία και το περιβάλλον. Μη χρησιμοποιείτε το προϊόν εάν αναδίδει μυρωδιά, ουσίες ή υπερβολική θερμότητα. Μην απορρίπτετε το προϊόν ή τη μπαταρία μαζί με τα οικιακά απορρίμματα. Ο τελικός χρήστης είναι υπεύθυνος για τη σωστή απόρριψη του ηλεκτρικού και ηλεκτρονικού εξοπλισμού και των μπαταριών σύμφωνα με όλους τους ισχύοντες κανονισμούς. Αποφύγετε τη χρήση χρησιμοποιημένων, ελαττωματικών ή/και μη γνήσιων μπαταριών, καθώς και μπαταρίες που ανήκουν σε άλλα μοντέλα ή μάρκες.

Μην αφήνετε τη μπαταρία κοντά σε φωτιά ή πηγές θερμότητας. Κίνδυνος πυρκαγιάς και έκρηξης. Μην ανοίγετε και μην αποσυναρμολογείτε τη μπαταρία, μην τη χτυπάτε, εκτοξεύετε, τρυπάτε και κολλάτε αντικείμενα επάνω

Μην αγγίζετε τυχόν ουσίες που έχουν διαρρεύσει από τη μπαταρία, διότι αυτή περιέχει επικίνδυνες ουσίες. Μην αφήνετε παιδιά ή ζώα να έρχονται σε επαφή με τη μπαταρία. Αποφύγετε την υπερβολική φόρτιση ή τη βραχυκύκλωση της μπαταρίας. Κίνδυνος πυρκαγιάς και έκρηξης. Μη βυθίζετε ή εκθέτετε τη μπαταρία σε νερό, κάτω από τη βροχή ή σε άλλες υγρές ουσίες. Μην εκθέτετε τη μπαταρία υπό το άμεσο ηλιακό φως, σε υπερβολική ζέστη ή κρύο (π.χ. μην αφήνετε το προϊόν ή τη μπαταρία μέσα σε αυτοκίνητο υπό το άμεσο ηλιακό φως για παρατεταμένο χρονικό διάστημα), σε περιβάλλον που περιέχει εκρηκτικά αέρια ή φλόγες. Μη μεταφέρετε ή αποθηκεύετε τη μπαταρία μαζί με μεταλλικά αντικείμενα όπως τσιμπιδάκια μαλλιών, κολιέ, κτλ. Η επαφή μεταξύ των μεταλλικών αντικειμένων και των επαφών της μπαταρίας ενδέχεται να προκαλέσει βραχυκύκλωμα που μπορεί να οδηγήσει σε σωματικό τραυματισμό ή θάνατο.

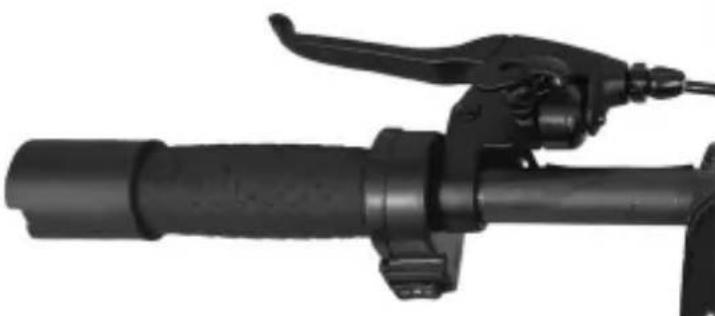

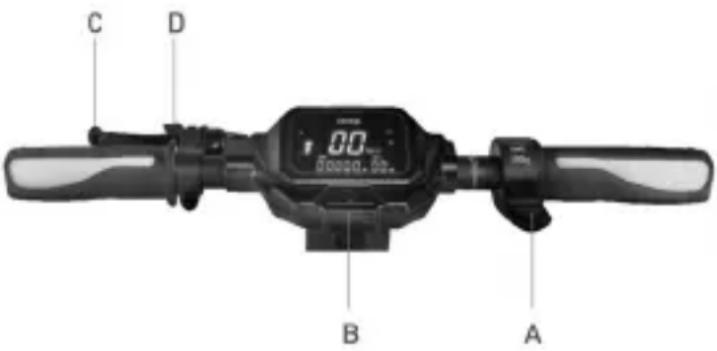

5. Πληροφορίες στοιχείων ελέγχου / Οθόνη ελέγχου

Μοντέλο Εικόνα Περιγραφή Adven- turer Urban Camou

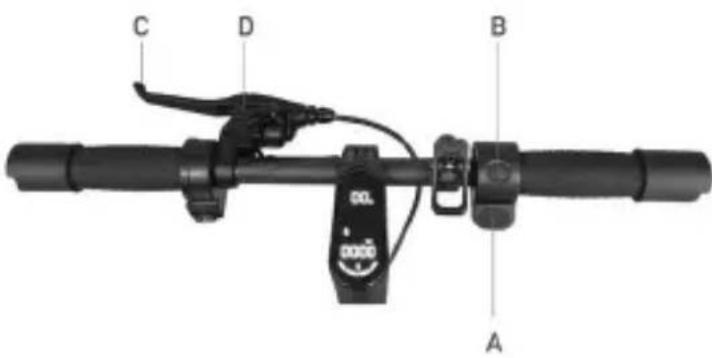

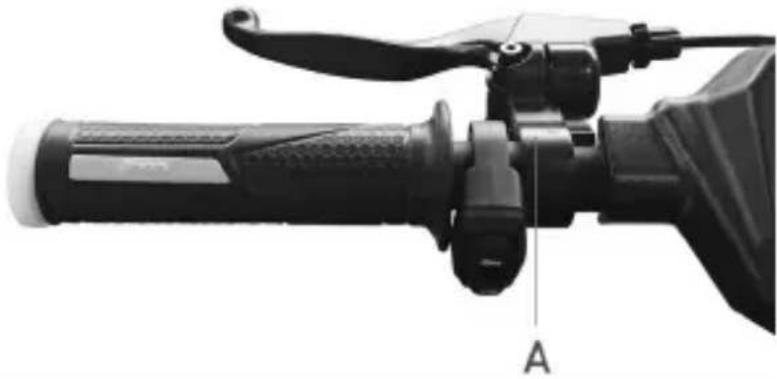

Γκάζι: πατήστε προς τα κάτω για να επιταχύνετε.

Κουμπί ενεργοποίησης: πατήστε για να ενεργοποιήσετε/ απενεργοποιήσετε το προϊόν.

Αλλαγή επιπέδου ταχύτητας: πατήστε 2 φορές το κουμπί (B) για να επιλέξετε το επιθυμητό

Φώτα: πατήστε 1 φορά το κουμπί για να τα ανάψετε/σβήσετε.

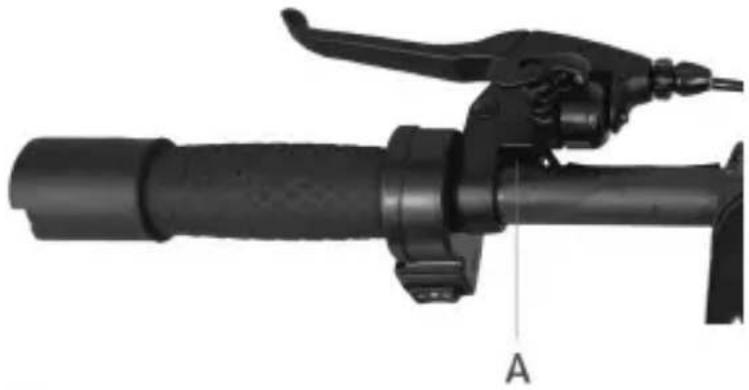

Μοχλός φρένου: πατήστε τον μοχλό για να φρενάρετε.

Κουδούνι: πατήστε 1 φορά τον μοχλό για να το ενεργοποιήσετε.189 Sentinel

Κουδούνι: πατήστε 1 φορά τον μοχλό για να το ενεργοποιήσετε.

Κουμπί ενεργοποίησης: πατήστε για να ενεργοποιήσετε/ απενεργοποιήσετε το προϊόν.

Αλλαγή επιπέδου ταχύτητας: πατήστε 2 φορές για να επιλέξετε το επίπεδο που επιθυμείτε.

Φώτα: πατήστε 1 φορά το κουμπί για να τα ανάψετε/σβήσετε.

Μοχλός φρένου: πατήστε τον μοχλό για να φρενάρετε.

Κουδούνι: πατήστε 1 φορά τον μοχλό για να το ενεργοποιήσετε. Μοντέλο Εικόνα αναφοράς Σύμβολα Adventurer Urban Camou

1. Επίπεδο μπαταρίας: Δείχνει

τη υπολειπόμενη φόρτιση της

2. Κοντέρ: Δείχνει την τρέχουσα

ταχύτητα του οχήματος.

3. ODO: Συνολική διανυθείσα

4. TRIP: Απόσταση μεμονωμένης

5. Φώτα: Λυχνία ενεργοποίησης

6. Επίπεδο 1 – λειτουργία ECO.

7. Επίπεδο 2 – λειτουργία D.

8. Επίπεδο 3 – λειτουργία S+.

9. Λυχνία Bluetooth: Διαθέσιμη

10. Cruise Control: Διατήρηση της

ταχύτητας. Ενεργοποιείται κατόπιν διατήρησης της ίδιας ταχύτητας για μερικά δευτερόλεπτα. Η οθόνη θα εκπέμψει έναν σύντομο ήχο.

11. Λειτουργία πεζού: υποβοηθούμενη

ώθηση του οχήματος με το πίσω φως να αναβοσβήνει.190 Sentinel

1. Κοντέρ: Δείχνει την τρέχουσα

ταχύτητα του οχήματος.

2. Επίπεδο 1 – λειτουργία ECO.

3. Επίπεδο 2 - λειτουργία DRIVE.

4. Επίπεδο 3 - λειτουργία SPORT.

5. Λειτουργία πεζού: υποβοηθούμενη

ώθηση του οχήματος με το πίσω φως να αναβοσβήνει.

6. Φώτα: Λυχνία ενεργοποίησης

7. Cruise Control: Διατήρηση της

ταχύτητας. Ενεργοποιείται κατόπιν διατήρησης της ίδιας ταχύτητας για μερικά δευτερόλεπτα. Η οθόνη θα εκπέμψει έναν σύντομο ήχο.

8. ODO: Συνολική διανυθείσα

9. TRIP: Απόσταση μεμονωμένης

10. Επίπεδο μπαταρίας: Δείχνει

τη υπολειπόμενη φόρτιση της

Δείκτες κατεύθυνσης (εάν υπάρχουν)

Adven- turer Urban Camou Ενεργοποίηση: Στα μοντέλα όπου προβλέπονται, οι δείκτες κατεύθυνσης βρίσκονται στην άκρη του τιμονιού (δεξιά και αριστερή

Οι δείκτες κατεύθυνσης είναι απαραίτητοι για την έγκαιρη επισήμανση οποιασδήποτε αλλαγής κατεύθυνσης κατά την οδήγηση.

Πριν από κάθε χρήση του προϊόντος, ελέγξτε τη σωστή λειτουργία των δεικτών κατεύθυνσης. Sentinel Οι δείκτες κατεύθυνσης είναι απαραίτητοι για την έγκαιρη επισήμανση οποιασδήποτε αλλαγής κατεύθυνσης κατά την οδήγηση.

Πριν από κάθε χρήση του προϊόντος, ελέγξτε τη σωστή λειτουργία των δεικτών κατεύθυνσης.191

• Κατά την πρώτη χρήση φορτίστε το προϊόν στο 100%.

• Ελέγξτε την πίεση των ελαστικών (δείτε τη συνιστώμενη τιμή που αναγράφεται στο πλάι του ελαστικού). Σε περίπτωση που το προϊόν δεν καταφέρει να διανύσει τουλάχιστον το 60% των δηλωθέντων Km ή δεν φτάσει στη μέγιστη ταχύτητα εντός των πρώτων 3 μηνών χρήσης, είναι πιθανό τα ελαστικά να έχουν ξεφουσκώσει ξανά και επομένως να χρειάζεται να αποκαταστήσετε την πίεση σύμφωνα με τις υποδείξεις.

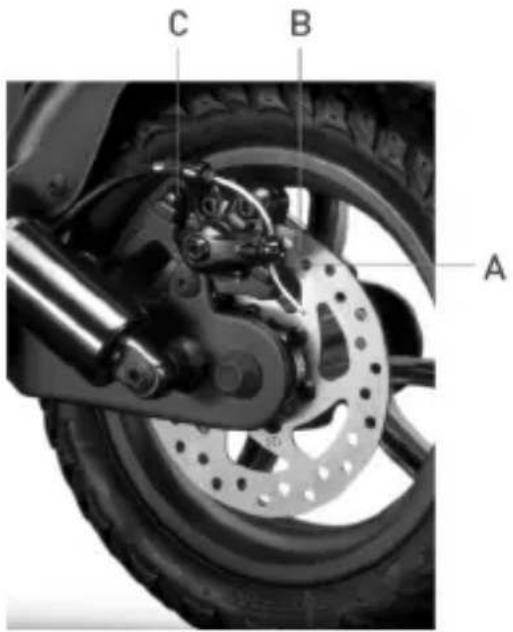

• Ελέγξτε και ρυθμίστε τα φρένα.

• Τοποθετήστε το προϊόν επάνω σε επίπεδη επιφάνεια.

• Κρατήστε σταθερά το τιμόνι και με τα δυο χέρια. Ανεβάστε το ένα πόδι επάνω στην πλατφόρμα και χρησιμοποιήστε το άλλο πόδι για να δώσετε μια ελαφριά ώθηση και να επιταχύνετε.

Λειτουργία Zero Start: το γκάζι τίθεται σε λειτουργία μόλις η ταχύτητα προώθησης ξεπεράσει τα 3 km/h. Για λόγους ασφαλείας, το προϊόν είναι στην αρχή έτσι ρυθμισμένο ώστε να αποφεύγεται η εκκίνηση από ακινητοποιημένη θέση.

• Όταν οδηγείτε το όχημα, δώστε κλίση στο σώμα σας προς την κατεύθυνση οδήγησης όταν βρίσκεστε σε στροφή και στρίψτε αργά το τιμόνι.

• Για να ακινητοποιήσετε το όχημα, αφήστε το γκάζι και πατήστε τον μοχλό του φρένου

• Για να κατεβείτε, θα πρέπει πρώτα να ακινητοποιήσετε εντελώς το όχημα. Εάν κατεβείτε ενώ το προϊόν βρίσκεται σε κίνηση ενδέχεται να προκληθεί τραυματισμός.

• Πριν από κάθε χρήση ελέγξτε τα φρένα και τη φθορά τους, ελέγξτε την πίεση των ελαστικών (δείτε στο πλάι του ελαστικού για τη συνιστώμενη τιμή), τη φθορά των τροχών, το γκάζι και την κατάσταση φόρτισης της μπαταρίας. Ρύθμιση μοχλού φρένων Adventurer / Urban Camou Ενδείξεις Εάν είναι απαραίτητο, μπορείτε να ρυθμίσετε τη θέση του μοχλού του φρένου ξεβιδώνοντας τη βίδα (A). Αφού ρυθμίσετε τη θέση βιδώστε τη βίδα (A). Sentinel Ενδείξεις Εάν είναι απαραίτητο, μπορείτε να ρυθμίσετε τη θέση του μοχλού του φρένου ξεβιδώνοντας τη βίδα (A). Αφού ρυθμίσετε τη θέση βιδώστε τη βίδα (A).

6. Γρήγορος οδηγός192

Μοντέλο Εικόνες Ενδείξεις Adventurer Urban Camou Sentinel Σε περίπτωση που το φρένο είναι πολύ σφιχτό ή πολύ χαλαρό, χρησιμοποιήστε το κλειδί allen για να χαλαρώσετε τη βίδα (Α) και έπειτα ρυθμίστε το καλώδιο του φρένου (κοντύνετε το καλώδιο του φρένου προς τα επάνω εάν είναι πολύ σφιχτό, ενώ αν είναι πολύ χαλαρό, τραβήξτε το καλώδιο του φρένου προς τα κάτω) και έπειτα, ξανασφίξτε τη βίδα (Α). Ελέγξτε τη σωστή λειτουργία μεταξύ της δαγκάνας του φρένου και του δίσκου. Χρησιμοποιήστε τις βίδες (B) και (C) για να ρυθμίσετε τη θέση / ευθυγράμμιση στον δίσκο εάν χρειάζεται.

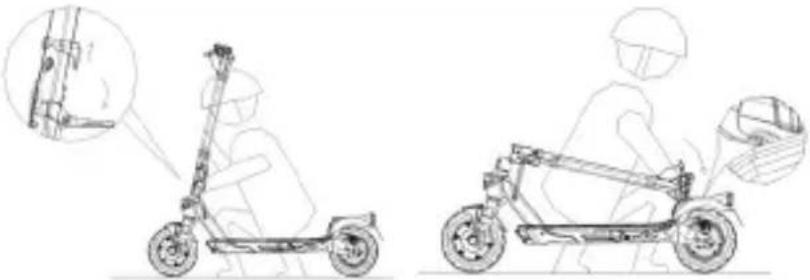

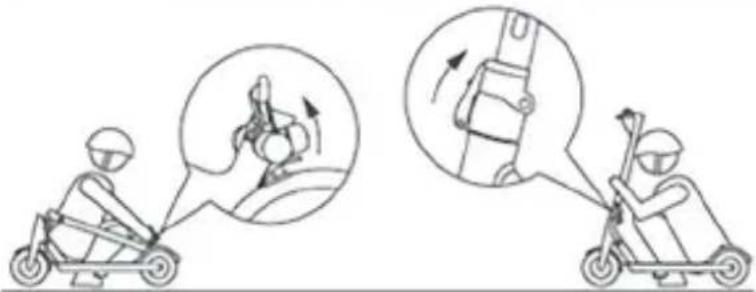

7. Διπλώστε και μεταφέρετε

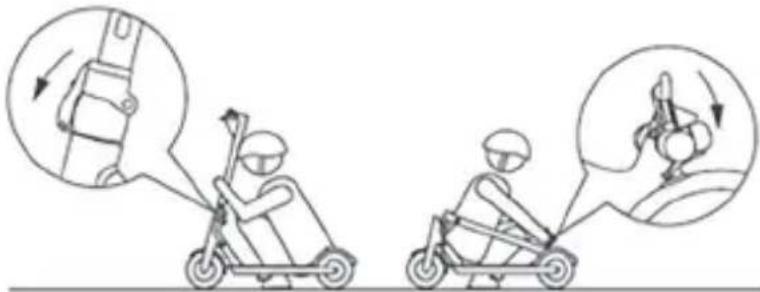

Βεβαιωθείτε ότι το ηλεκτρικό πατίνι είναι απενεργοποιημένο. Κρατήστε τον λαιμό του τιμονιού με το χέρι, τραβήξτε τον μοχλό, διπλώστε τον λαιμό του τιμονιού προς την πλατφόρμα και ασφαλίστε. Adventurer / Urban Camou Ενδείξεις

Αφού το διπλώσετε, σηκώστε το κρατώντας το λαιμό του τιμονιού με το ένα ή και με τα δυο χέρια. Βεβαιωθείτε ότι κρατάτε γερά το προϊόν κατά τη διάρκεια της μεταφοράς. Εάν δεν είστε σίγουροι ότι μπορείτε να αντέξετε το βάρος του προϊόντος μη συνεχίζετε να το κρατάτε σηκωμένο. Εάν αφήσετε το προϊόν να πέσει απότομα μπορεί να προκαλέσει ακόμη και σοβαρό τραυματισμό και να καταστραφεί. Sentinel193

7. Διπλώστε και μεταφέρετε

Η μέγιστη αυτονομία και οι επιδόσεις του οχήματος εξαρτώνται από διάφορους παράγοντες: Έδαφος: η οδήγηση σε ομαλό έδαφος συνεπάγεται μεγαλύτερη αυτονομία και απόδοση σε σχέση με την οδήγηση σε ανώμαλους δρόμους και ανηφόρες. Βάρος του χρήστη: όσο μεγαλύτερο είναι το βάρος, τόσο μικρότερη θα είναι η αυτονομία και οι επιδόσεις του οχήματος. Θερμοκρασία: η οδήγηση του πατινιού σε πολύ ψυχρό ή θερμό περιβάλλον επηρεάζει την αυτονομία και τις επιδόσεις. Ταχύτητα και τρόπος οδήγησης: η ομαλή οδήγηση με σταθερή ταχύτητα αυξάνει την αυτονομία. Οι συνεχείς επιταχύνσεις, επιβραδύνσεις και ελιγμοί μειώνουν κατά πολύ την αυτονομία. Η χαμηλότερη ταχύτητα παρατείνει την αυτονομία. Συντήρηση: η έγκαιρη φόρτιση, η σωστή συντήρηση και ο τακτικός έλεγχος της πίεσης των ελαστικών αυξάνουν την αυτονομία και εξασφαλίζουν σταθερές επιδόσεις για καιρό. Το επίπεδο φόρτισης της μπαταρίας επηρεάζει τις επιδόσεις, όσο χαμηλότερο είναι το επίπεδο τόσο χαμηλότερες θα είναι και οι επιδόσεις ως προς την ταχύτητα, κυρίως στις ανηφόρες.

8. Αυτονομία και επιδόσεις

9. Αποθήκευση, συντήρηση και καθαρισμός

Εάν υπάρχουν λεκέδες στο σώμα του προϊόντος, καθαρίστε τους με ένα υγρό πανί. Εάν οι λεκέδες παραμένουν, τοποθετήστε επάνω τους ουδέτερο σαπούνι, βουρτσίστε με μια οδοντόβουρτσα και έπειτα σκουπίστε με ένα υγρό πανί. Αν υπάρχουν γρατζουνιές στα πλαστικά εξαρτήματα, χρησιμοποιήστε γυαλόχαρτο ή άλλο διαβρωτικό υλικό για να τις αφαιρέσετε. Μην καθαρίζετε το προϊόν με οινόπνευμα, βενζίνη, κηροζίνη ή άλλους διαβρωτικούς και πτητικούς χημικούς διαλύτες για να αποφύγετε σοβαρή ζημιά. Μην πλένετε το προϊόν με εκτοξεύοντας νερό με υψηλή πίεση. Κατά τον καθαρισμό, βεβαιωθείτε ότι το προϊόν είναι απενεργοποιημένο, το καλώδιο φόρτισης αποσυνδεδεμένο και το ελαστικό κάλυμμα τοποθετημένο, διότι η πιθανή διείσδυση νερού μπορεί να προκαλέσει ηλεκτροπληξία ή άλλα σοβαρά προβλήματα. Η εισχώρηση νερού στη μπαταρία μπορεί να προκαλέσει ζημιά στα εσωτερικά κυκλώματα και υπάρχει ο κίνδυνος φωτιάς ή έκρηξης. Εάν υποψιάζεστε ότι μπορεί να έχει εισχωρήσει νερό στη μπαταρία, διακόψτε αμέσως τη χρήση της μπαταρίας και παραδώστε τη για έλεγχο στην υπηρεσία τεχνικής υποστήριξης ή στον προμηθευτή σας. Όταν το προϊόν δεν χρησιμοποιείται πρέπει να αποθηκεύεται σε ξηρό και δροσερό προστατευμένο χώρο. Μην το αποθηκεύετε σε εξωτερικό χώρο ή μέσα στο αυτοκίνητο για παρατεταμένο χρονικό διάστημα. Η υπερβολική έκθεση στον ήλιο, η υπερθέρμανση και το υπερβολικό κρύο επιταχύνουν τη γήρανση των ελαστικών και επηρεάζουν την ωφέλιμη διάρκεια ζωής τόσο του προϊόντος όσο και της μπαταρίας. Μην το εκθέτετε σε βροχή ή νερό, μην το βυθίζετε και μην το πλένετε με νερό. Ελέγχετε τακτικά τη σύσφιξη των διαφόρων κοχλιωτών στοιχείων, ιδιαίτερα τους άξονες των τροχών, το σύστημα δίπλωσης και μεταφοράς, το σύστημα διεύθυνσης, το σύστημα πέδησης, την καλή κατάσταση του πλαισίου, των πιρουνιών και των αναρτήσεων. Τα παξιμάδια και όλα τα άλλα αυτοασφαλιζόμενα στοιχεία στερέωσης μπορεί να χάσουν την αποτελεσματικότητά τους, επομένως απαιτείται έλεγχος και σύσφιξη ανά τακτά διαστήματα αυτών των στοιχείων. Όπως όλα τα εξαρτήματα μηχανικής φύσης, έτσι και αυτό το προϊόν υπόκειται σε φθορά και ισχυρές πιέσεις. Διαφορετικά υλικά και εξαρτήματα μπορεί να αντιδράσουν στη φθορά ή στην καταπόνηση με διαφορετικούς τρόπους. Εάν παρέλθει η ωφέλιμη διάρκεια ζωής ενός εξαρτήματος, μπορεί ξαφνικά να σπάσει, τραυματίζοντας τον οδηγό. Οποιαδήποτε μορφή ρωγμής, γρατζουνιάς ή αλλαγή στο χρώμα σε σημεία που δέχονται μεγάλη καταπόνηση, σημαίνει ότι η ζωή του εξαρτήματος έφτασε στο τέλος της και απαιτείται αντικατάσταση. Ελέγξτε τον βαθμό φθοράς των ελαστικών: δεν πρέπει να υπάρχουν τομές, ρωγμές, ξένα σώματα, μη φυσιολογικά εξογκώματα, κομμάτια που λείπουν και άλλες ζημιές. Μην επιχειρείτε να αποσυναρμολογήσετε ή να επισκευάσετε μόνοι σας το προϊόν. Η αντικατάσταση όλων των εξαρτημάτων του πατινιού πρέπει να πραγματοποιείται από την υπηρεσία τεχνικής υποστήριξης, για περισσότερες πληροφορίες επικοινωνήστε με τον πωλητή σας ή επισκεφθείτε τον ιστότοπο www.jeepurbanemobility.com194 Το προϊόν αυτό μπορεί να συνδυαστεί με την εφαρμογή Jeep e-mobility. Η εφαρμογή επιτρέπει τον έλεγχο του προϊόντος απευθείας από το smartphone σας. Ανοίξτε την εφαρμογή και ακολουθήστε τις οδηγίες που αναφέρονται στη σχετική υπηρεσία εφαρμογών.

Η εφαρμογή μπορεί να ζητά ορισμένες άδειες που είναι απαραίτητες για τη χρήση και τη λειτουργία της ίδιας της εφαρμογής. Ενδέχεται να υπάρχουν ενημερώσεις της έκδοσης της εφαρμογής στην υπηρεσία εφαρμογών σας. Συνιστάται να ελέγχετε συνεχώς τις ενημερώσεις της εφαρμογής προκειμένου να επωφελείστε από τις νέες λειτουργίες και να εγκαθιστάτε την τελευταία έκδοση της εφαρμογής στη συσκευή σας. Μη χρησιμοποιείτε τη συσκευή σας κατά τη διάρκεια της οδήγησης.

10. Ρύθμιση εφαρμογής195

Γενικές πληροφορίες Adventurer Urban Camou Sentinel Σκελετός κράμα μαγνησίου κράμα μαγνησίου αλουμίνιο και χάλυβας Αναρτήσεις μπροστά και πίσω μπροστά και πίσω μπροστά

ταχύτητα) * Μέγιστη κλίση** 18% 26% 18%

Μπροστινό ηλεκτρονικό φρένο και με δίσκο πίσω Μπροστινό ηλεκτρονικό φρένο και με δίσκο πίσω Μπροστινό ηλεκτρονικό φρένο και με δίσκο πίσω

Μέγεθος: 10” tubeless Πίεση: 44PSI/3BAR Μέγεθος: 10” tubeless Πίεση: 44PSI/3BAR Μέγεθος: 8.5” με αεροθάλαμο Πίεση: 50PSI/3.5BAR Μέγιστο φορτίο 100kg 100kg 100kg Οδηγός Ελέγξτε την ισχύουσα νομοθεσία της χώρας σας Θερμοκρασία λειτουργίας -5°C / 45°C -5°C / 45°C -0°C / 45°C

Χρόνος φόρτισης περίπου 7 ώρες περίπου 5 ώρες περίπου 5 ώρες Αυτονομία** έως 40km έως 45km έως 25km Ηλεκτρικό σύστημα Ονομαστική ισχύς

χαμηλής τάσης 30V ± 0.5V 40V ± 0.5V 31V ± 1V Όριο ρεύματος 18A 18A 18A Kers Ναι Ναι Ναι Φώτα LED μπροστά και πίσω LED μπροστά και πίσω LED μπροστά και πίσω Λειτουργικότητα Bluetooth με app Bluetooth με app Bluetooth με app Διαστάσεις και βάρος Καθαρό βάρος 18,5kg 19,5kg 12,9kg Μικτό βάρος 22,8kg 23,8kg 15.4Kg

• Τηρείτε πάντα τον κώδικα οδικής κυκλοφορίας και τους ισχύοντες κανονισμούς της χώρας κυκλοφορίας. ** Διαφέρει ανάλογα με το βάρος του οδηγού, τις οδικές συνθήκες και τη θερμοκρασία.

11. Τεχνικό δελτίο δεδομένων196

Πρόβλημα Αιτία Λύση Ο κινητήρας δεν λειτουργεί Ηλεκτρικό πρόβλημα, παρουσία κωδικού

Ζητήστε τεχνική υποστήριξη Ο κινητήριος τροχός δεν περιστρέφεται Πρόβλημα στα φρένα Ρυθμίστε τα φρένα και, αν το πρόβλημα παραμένει, ζητήστε τεχνική υποστήριξη Ο κινητήρας έχει μπλοκάρει Ελέγξτε τη σωστή σύσφιξη του τροχού, επαληθεύστε ότι ο τροχός περιστρέφεται χωρίς να ενεργοποιήσετε το όχημα. Αν το πρόβλημα παραμένει ζητήστε τεχνική υποστήριξη Ο κινητήρας σβήνει ενώ

Υπερθέρμανση του κινητήρα Σταματήστε το όχημα και περιμένετε μέχρι

Παρουσία κωδικού σφάλματος Ζητήστε τεχνική υποστήριξη Μετά τη φόρτιση, το προϊόν δεν ανάβει ή σβήνει μετά από λίγα km. Κατεστραμμένη μπαταρία Ζητήστε τεχνική υποστήριξη Η μπαταρία δεν φορτίζεται ή το προϊόν δεν ενεργοποιείται Προβλήματα στη σύνδεση Ζητήστε τεχνική υποστήριξη Η μπαταρία δεν είναι συνδεδεμένη (μοντέλα με αποσπώμενη μπαταρία) Ελέγξτε αν το βύσμα τροφοδοσίας είναι συνδεδεμένο. Η μπαταρία είναι αποφορτισμένη Φορτίστε τη μπαταρία σε ποσοστό 100% Κατεστραμμένη μπαταρία Ζητήστε τεχνική υποστήριξη Προβλήματα στον φορτιστή μπαταρίας Αντικαταστήστε τον φορτιστή μπαταρίας

12. Επίλυση προβλημάτων197

Πίνακας κωδικών σφάλματος Μοντέλο Κωδικός Ενδείξεις Λύση Adventurer Urban Camou E01 Προστασία από υπερένταση Απενεργοποιήστε το όχημα, περιμένετε μερικά λεπτά πριν επανεκκινήσετε το

E02 Προστασία χαμηλής τάσης Φορτίστε τη μπαταρία και, εάν το πρόβλημα παραμένει, ζητήστε τεχνική

E03 Προστασία από υπέρταση ρεύματος Ζητήστε τεχνική υποστήριξη E04 Δυσλειτουργία κινητήρα Ζητήστε τεχνική υποστήριξη E05 Δυσλειτουργία MOS της κεντρικής μονάδας Ζητήστε τεχνική υποστήριξη E06 Δυσλειτουργία MOS της κεντρικής μονάδας Ζητήστε τεχνική υποστήριξη E07 Σφάλμα σήματος κεντρικής μονάδας Ζητήστε τεχνική υποστήριξη E08 Προστασία από υπερθέρμανση Απενεργοποιήστε το όχημα, περιμένετε μερικά λεπτά πριν επανεκκινήσετε το όχημα, εάν αυτό δεν επιλύσει το πρόβλημα, ζητήστε τεχνική βοήθεια E09 Δυσλειτουργία του γκαζιού Ζητήστε τεχνική υποστήριξη E10 Δυσλειτουργία αισθητήρα μοχλού φρένου Ζητήστε τεχνική υποστήριξη E11 Πρόβλημα στην εγκατάσταση φωτισμού Ζητήστε τεχνική υποστήριξη E12 Σφάλμα επικοινωνίας οθόνης Ζητήστε τεχνική υποστήριξη E13 Δυσλειτουργία του κουμπιού λειτουργίας

Ζητήστε τεχνική υποστήριξη Μοντέλο Κωδικός Ενδείξεις Λύση Sentinel E01 Δυσλειτουργία του κινητήρα Ζητήστε τεχνική υποστήριξη E02 Δυσλειτουργία MOS της κεντρικής μονάδας Ζητήστε τεχνική υποστήριξη E03 Δυσλειτουργία του αισθητήρα του φρένου (cut-off) Ζητήστε τεχνική υποστήριξη E04 Δυσλειτουργία του γκαζιού Ζητήστε τεχνική υποστήριξη E05 Προστασία χαμηλής τάσης Φορτίστε τη μπαταρία και, εάν το πρόβλημα παραμένει, ζητήστε τεχνική

E06 Σφάλμα επικοινωνίας οθόνης Ζητήστε τεχνική υποστήριξη E07 Προστασία από υπερένταση Ζητήστε τεχνική υποστήριξη E08 Σφάλμα σήματος κεντρικής μονάδας Ζητήστε τεχνική υποστήριξη E09 Ανωμαλία \ εμπλοκή του κινητήρα brushless Ζητήστε τεχνική υποστήριξη198

13. Ευθύνες και γενικοί όροι εγγύησης

Ο οδηγός αναλαμβάνει κάθε ευθύνη για κινδύνους που μπορεί να προκύψουν εάν δεν φοράει κράνος ή άλλον εξοπλισμό ατομικής προστασίας. Ο οδηγός υποχρεούται να τηρεί τους ισχύοντες τοπικούς κανονισμούς αναφορικά με:

1. την ελάχιστη επιτρεπόμενη ηλικία του οδηγού,

2. τους περιορισμούς ως προς τον τύπο των οδηγών που επιτρέπεται να χρησιμοποιούν το προϊόν,

3. όλα υπόλοιπα κανονιστικά πλαίσια

Ο οδηγός υποχρεούται επίσης να διατηρεί το προϊόν καθαρό και σε άριστη κατάσταση αποτελεσματικότητας και συντήρησης, να εκτελεί προσεκτικά τους ελέγχους ασφαλείας στο πλαίσιο των καθηκόντων του σύμφωνα με τις περιγραφές στις προηγούμενες ενότητες, να μην παραποιεί το προϊόν με οποιονδήποτε τρόπο και να διατηρεί όλα τα έγγραφα που σχετίζονται με τη συντήρηση. Η εταιρεία δε φέρει και δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται σε αντικείμενα ή πρόσωπα σε περίπτωση που: - το προϊόν χρησιμοποιείται με εσφαλμένο τρόπο ή με τρόπο που δεν συμμορφώνεται με όσα αναφέρονται στο εγχειρίδιο οδηγιών, - το προϊόν, μετά την αγορά, παραποιείται ή τροποποιείται πλήρως ή σε κάποια από τα μέρη του. Σε περίπτωση δυσλειτουργίας του προϊόντος για λόγους που δεν οφείλονται στη μη σωστή συμπεριφορά του οδηγού και σε περίπτωση που θέλετε να διαβάσετε τους γενικούς όρους της εγγύησης, επικοινωνήστε με τον πωλητή σας ή επισκεφθείτε τον ιστότοπο www.jeepurbanemobility.com Εξαιρούνται πάντα από το πεδίο εφαρμογής της Νόμιμης Εγγύησης τα Προϊόντα με πιθανές βλάβες ή δυσλειτουργίες που οφείλονται σε παράγοντες που είναι τυχαίοι ή/και που δεν αποτελούν ευθύνη του Αγοραστή ή σε χρήση του Προϊόντος που δεν συμμορφώνεται με την προβλεπόμενη χρήση ή/και με όσα προβλέπονται στον τεχνικό φάκελο που συνοδεύει το Προϊόν, ή που οφείλονται στη μη ρύθμιση των μηχανικών μερών, στη φυσιολογική φθορά των αναλώσιμων υλικών ή σε λάθη συναρμολόγησης, ελλιπή συντήρηση ή/και χρήση του προϊόντος που δεν συμμορφώνεται με τις οδηγίες. Για παράδειγμα, εξαιρούνται από τη Νόμιμη Εγγύηση των Προϊόντων:

• οι ζημιές που προκαλούνται από χτυπήματα, τυχαίες πτώσεις ή συγκρούσεις, διατρήσεις,

• οι ζημιές που προκαλούνται από μη κατάλληλη χρήση, έκθεση ή αποθήκευση (π.χ.: παρουσία βροχής ή/και λάσπης, έκθεση σε υγρασία ή πηγή υπερβολικής θερμότητας, επαφή με άμμο ή με άλλες ουσίες),

• οι ζημιές που προκαλούνται από μη κατάλληλη ρύθμιση για οδική κυκλοφορία ή/και μη συντήρηση μηχανικών εξαρτημάτων, μηχανικών δισκόφρενων, τιμονιού, ελαστικών, κτλ., καθώς και από λανθασμένη εγκατάσταση ή/και λανθασμένη συναρμολόγηση μερών ή/και εξαρτημάτων,

• η φυσιολογική φθορά των αναλώσιμων υλικών: μηχανικό δισκόφρενο (π.χ.: τακάκια, δαγκάνες, δίσκος, καλώδια), ελαστικά, πλατφόρμες, παρεμβύσματα, ρουλεμάν, φώτα και λαμπτήρες, σταντ στήριξης, λαβές, φτερά, ελαστικά στοιχεία (πλατφόρμα), καλωδιώσεις συνδέσμων καλωδίων, μάσκες, αυτοκόλλητα, κτλ.,

• η μη κατάλληλη συντήρηση ή/και χρήση της μπαταρίας του Προϊόντος,

• η παραποίηση ή/και παραμόρφωση επιμέρους στοιχείων του Προϊόντος,

• η εσφαλμένη ή μη κατάλληλη συντήρηση ή τροποποίηση του Προϊόντος,

• η μη κατάλληλη χρήση του Προϊόντος (π.χ.: υπερβολικό φορτίο, χρήση σε διαγωνισμούς ή/και για εμπορικές δραστηριότητες μίσθωσης),

• συντηρήσεις, επισκευές ή/και τεχνικές παρεμβάσεις στο Προϊόν που εκτελούνται από μη εξουσιοδοτημένα άτομα,

• ζημιές στα Προϊόντα που προκαλούνται κατά τη μεταφορά, εφόσον αυτή αναλαμβάνεται και εκτελείται από τον

• ζημιές ή/και ελαττώματα που προκύπτουν από τη χρήση μη γνήσιων ανταλλακτικών. Καλείσθε να συμβουλεύεστε την πιο πρόσφατη έκδοση των όρων εγγύησης η οποία είναι διαθέσιμη στον ιστότοπο www.jeepurbanemobility.com/en/support/199

14. Πληροφορίες σχετικά με την απόρριψη του προϊόντος

Διαχείριση ηλεκτρικού ή ηλεκτρονικού εξοπλισμού στο τέλος της ζωής του (εφαρμόζεται σε όλες τις χώρες της Ευρωπαϊκής Ένωσης και σε άλλα ευρωπαϊκά συστήματα με μεθόδους διαχωρισμένης συλλογής) Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία υποδεικνύει ότι το προϊόν δεν πρέπει να συγκαταλέγεται στα συνήθη οικιακά απορρίμματα, αλλά αντίθετα να παραδίδεται σε ειδικό κέντρο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Εάν η απόρριψη αυτού του προϊόντος γίνεται σωστά, συμβάλλετε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας από πιθανές αρνητικές επιπτώσεις που μπορεί να προκαλούνταν στην αντίθετη περίπτωση. Η ανακύκλωση των υλικών βοηθά στη διατήρηση των φυσικών πόρων. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση και την απόρριψη αυτού του προϊόντος, επικοινωνήστε με την τοπική υπηρεσία απόρριψης αποβλήτων ή με το κατάστημα από το οποίο το αγοράσατε. Σε κάθε περίπτωση, η απόρριψη πρέπει να γίνεται σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα αγοράς. Συγκεκριμένα, οι καταναλωτές υποχρεούνται να μην απορρίπτουν τα ΑΗΗΕ ως αστικά απόβλητα, αλλά πρέπει να συμμετέχουν στη διαχωρισμένη συλλογή αυτού του τύπου αποβλήτων με δύο τρόπους παράδοσης:

• Στα δημοτικά Σημεία Συλλογής (γνωστά και ως οικολογικές νησίδες ή νησίδες ανακύκλωσης), απευθείας ή μέσω των υπηρεσιών συλλογής των δημοτικών επιχειρήσεων, εφόσον υπάρχουν.

• Στα καταστήματα πώλησης καινούργιων προϊόντων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Σε αυτά, μπορείτε να παραδώσετε δωρεάν τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ) μικρών διαστάσεων (με τη μεγαλύτερη πλευρά έως 25 εκ.), ενώ για τις πιο μεγάλες συσκευές ισχύει το σύστημα 1 προς 1, δηλαδή μπορείτε να παραδώσετε το παλιό σας προϊόν τη στιγμή που αγοράζετε ένα νέο προϊόν αντίστοιχου τύπου. Επίσης, η μέθοδος 1 προς 1 εξασφαλίζεται πάντα κατά την αγορά καινούργιου ΗΗΕ εκ μέρους του καταναλωτή, ανεξαρτήτως του μεγέθους του ΑΗΗΕ. Σε περίπτωση καταχρηστικής απόρριψης ηλεκτρικού και ηλεκτρονικού εξοπλισμού υπάρχει πιθανότητα επιβολής των προβλεπόμενων κυρώσεων της ισχύουσας νομοθεσίας σχετικά με την προστασία του περιβάλλοντος. Εάν τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ) περιλαμβάνουν μπαταρίες ή συσσωρευτές, αυτά θα πρέπει να αφαιρούνται και να απορρίπτονται μέσω ειδικής διαχωρισμένης συλλογής αποβλήτων.

Διαχείριση χρησιμοποιημένων μπαταριών (εφαρμόζεται σε όλες τις χώρες της Ευρωπαϊκής Ένωσης και σε άλλα ευρωπαϊκά συστήματα με μεθόδους διαχωρισμένης συλλογής) Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία υποδεικνύει ότι η μπαταρία δεν πρέπει να συγκαταλέγεται στα συνήθη οικιακά απορρίμματα. Σε ορισμένους τύπους μπαταριών το σύμβολο αυτό μπορεί να χρησιμοποιείται σε συνδυασμό με κάποιο χημικό σύμβολο. Τα χημικά σύμβολα για τον Υδράργυρο (Hg) ή τον Μόλυβδο (Pb) προστίθενται εάν η μπαταρία περιέχει πάνω από 0,0005% υδράργυρο ή 0,004% μόλυβδο. Εάν η απόρριψη των μπαταριών γίνεται σωστά, συμβάλλετε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας από πιθανές αρνητικές επιπτώσεις που μπορεί να προκαλούνταν στην αντίθετη περίπτωση. Η ανακύκλωση των υλικών βοηθά στη διατήρηση των φυσικών πόρων. Εάν, για λόγους ασφάλειας, απόδοσης ή προστασίας δεδομένων, τα προϊόντα απαιτούν σταθερή σύνδεση σε εσωτερικό συσσωρευτή/μπαταρία, η αντικατάσταση θα πρέπει να γίνεται αποκλειστικά από εξειδικευμένο προσωπικό υποστήριξης. Στο τέλος του κύκλου ζωής, παραδώστε το προϊόν σε ένα σημείο συλλογής που προορίζεται για την απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισμού: με αυτόν τον τρόπο διασφαλίζεται και η σωστή απόρριψη της μπαταρίας που περιέχεται σε αυτό. Για πιο λεπτομερείς πληροφορίες σχετικά με την απόρριψη της χρησιμοποιημένης μπαταρίας ή του προϊόντος, μπορείτε να επικοινωνήσετε με την τοπική υπηρεσία διάθεσης αποβλήτων ή με το κατάσταση από όπου αγοράσατε το προϊόν. Σε κάθε περίπτωση, η απόρριψη πρέπει να γίνεται σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα αγοράς.200 Navodila za uporabo Kazalo Prevod izvirnih navodil Hvala, ker ste izbrali ta izdelek. Za informacije, tehnično podporo, pomoč in pregled splošnih garancijskih pogojev se obrnite na svojega prodajalca ali obiščite spletno stran www.jeepurbanemobility.com Ta priročnik velja za naslednje električne skiroje: Adventurer Urban Camou Sentinel Slovenščina
