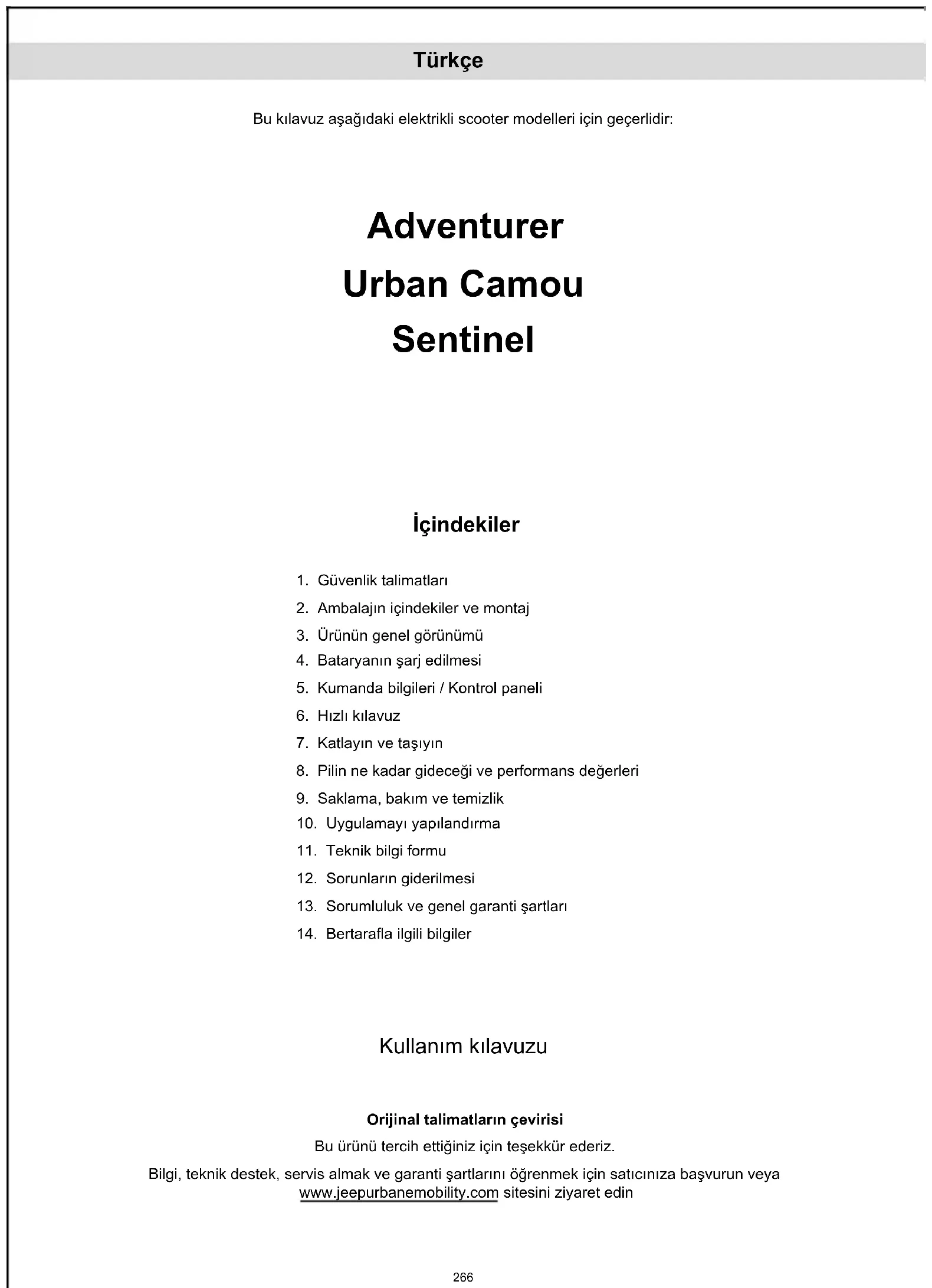

KULLANIM KILAVUZU Sentinel JEEP

1. Güvenlik talimatları

2. Ambalajın içindekiler ve montaj

3. Ürünün genel görünümü

4. Bataryanın şarj edilmesi

5. Kumanda bilgileri / Kontrol paneli

7. Katlayın ve taşıyın

8. Pilin ne kadar gideceği ve performans değerleri

9. Saklama, bakım ve temizlik

10. Uygulamayı yapılandırma

11. Teknik bilgi formu

12. Sorunların giderilmesi

13. Sorumluluk ve genel garanti şartları

14. Bertaraa ilgili bilgiler

1. Güvenlik talimatları267

1. Güvenlik talimatları

ÖNEMLİ! Ürünü kullanmadan önce aşağıdaki güvenlik talimatlarını dikkatle okuyun ve uygulayın. İleride başvurmak veya yeni kullanıcılara vermek için bu kılavuzu saklayın. İlk aylarda yaşanabilecek ciddi kazaları önlemek amacıyla kullanıma ilişkin temelleri öğrenmek için gereken süreyi kendinize tanıyın. Ürünün nasıl doğru kullanılacağı ve uygun eğitim kuruluşlarının nerelerde olduklarını öğrenmek amacıyla gereken desteği almak için satıcınızla iletişime geçin. Ürünün kötü kullanılmasından, gerek karayolunda seyirle ilgili kurallara, gerekse bu kılavuzda verilen talimatlara uyul- mamasından kaynaklı ihlallerden, yönetmeliklere uygun hareket etmemekten ve yasadışı eylemlerden kaynaklı kazalar ve anlaşmazlıklarda şirket doğrudan veya dolaylı her türlü sorumluluğu reddeder. Bu ürün eğlenme ve dinlenme amacıyla kullanılmak içindir, tek bir kişi tarafından kullanılmalı, yolcu taşımak için kullanıl- mamalıdır, bu nedenle aynı anda birden çok kişi tarafından kullanılamaz. Aracın kullanım amacında hiçbir şekilde değişiklik yapmayın, bu ürün akrobasi, müsabaka, eşya taşıma, başka araçları veya römork çekmek için uygun değildir. Tehlikeleri önlemek ve gerek kendinizi, gerekse başkalarını en üst düzeyde korumak için bu elektrikli scooter sağduyulu bir şekilde, dolaşımda kullanıldığı ülkenin Karayolları Kanunlarında şart koşulan kurallara daima uyularak kullanılmalıdır. DİKKAT Araç tasarımının gösterge niteliğindeki gereksinimleri: Elektrikli Scooter Modeli Jeep Urban Camou Jeep Adventurer Jeep Sentinel Dönüş sinyalleri olmayan ürün kodu JE-MO-210002 JE-MO-210001 - Dönüş sinyalleri olan ürün kodu JE-MO-210006 JE-MO-220003 JE-MO-210005 JE-MO-220002 JE-MO-210004 JE-MO-220001 MİN Kilo (Kg) 30 30 30 MAKS Kilo (Kg) 100 100 100 *MİN Yaş 14 14 14 *MAKS Yaş 65 65 65 MİN Boy (cm) 120 120 120 MAKS Boy (cm) 200 200 200

• Ürünü kullanmadan önce, sürücü için izin verilen en düşük yaş, ürünü kullanabilecek sürücü tipine ilişkin kısıtlamalar ve bu ürün tipinin kullanımıyla ilgili yürürlükte olan yerel mevzuatı kontrol edin ve bu mevzuata uyun. Sürücünün kulağına ulaşan A ağırlıklı yayılan ses basıncı seviyesi (gürültü) 70 dB(A) değerinin altındadır. Güvenlik uyarılarının grak işaretleri Bu kılavuzda güvenlik mesajlarını ayırt etmek için aşağıdaki grak bildirim simgeleri kullanılmıştır. Bu simgeler, ürünün doğru ve güvenli kullanımı konusunda okuyucunun / kullanıcının dikkatini çekmektir. DİKKAT Dikkat edin Ürünün zarar görmesini ve/veya tehlikeli durumların ortaya çıkmasını önlemek için uyulması gereken kuralları vurgular. TEHLİKE Artık riskler Yaralanmaları ve maddi hasarları önlemek için kullanıcının dikkat etmesi gereken artık risklere neden olan tehlikelerin varlığını vurgular.268 Genel uyarılar DİKKAT Kamuya açık bir yerde veya karayolunda bulunduğunuzda, bu kılavuzu har harne uygulasanız dahi, diğer araçlar, engeller veya kişilerden kaynaklı ihlaller veya uygunsuz eylemlere karşı bağışık olmadığınızı akıldan çıkarmamak önemlidir. Ürünün kötü şekilde kullanılması veya bu kılavuzda verilen talimatlara uyulmaması ciddi zararlara neden olabilir. Bu ürün bir elektrikli araçtır. Ne kadar hızlı sürerseniz, fren mesafesi o kadar uzun olur. Kaygan, çamurlu, ıslak veya buzlu yollarda ani fren yapmak tekerleklerde kızaklamaya ve denge kaybına yol açabilir. Uygun bir hızda sürmek ve diğer araçlar ve yayalarla arada güvenli bir mesafe bırakmak gerekmektedir. Bilmediğiniz yollarda sürerken daha dikkatli olun. Ürünü kullanırken park ayağını açmayın, kişilerde ve üründe ağır hasar riski mevcuttur. DİKKAT Islak yollarda frenleme mesafesi kuru yollara kıyasla daha da artar ve yol tutuşu kayda değer düzeyde azalır! Daha ihtiyatlı sürün, mesafelere dikkat edin! Kendi güvenliğiniz için ürünü sürerken yaşanabilecek düşme veya yaralanmalara karşı korunmak amacıyla daima kask, dizlik ve dirseklik takın. Ürünü ödünç verdiğinizde sürücünün güvenlik ekipmanlarını giymesini sağlayın ve aracı nasıl kullanacağını açıklayın. Yaralanmaları önlemek için ürünü nasıl kullanılacağını bilmeyen kişilere ödünç vermeyin. Ürünü kullanmadan önce daima ayakkabı giyin. Çocuklar scooter veya aksamıyla oynamamalı, temizlik ve bakım işlemlerini yapmalarına izin verilmemelidir. Ürünü sürerken çocukları ve yayaları ürkütmemeye dikkat edin. Bu kişilerin yanlarından geçerken zili kullanarak ikaz edin ve 6 km/s'lik en düşük hızı kullanarak yavaşlayın. Sürüş davranışıyla ilgili talimat ve uyarılar Koşullar Onaylanan/öngörülen kullanım Yanlış kullanım Sürücüler Tek kişi Birden çok kişi, çocuklar ve hayvanlarla birlikte. Güvenlik ekipmanı Kask, dizlik, dirseklik, yansıtıcı yelek. Ekipmansız. Sürüş öncesi kontrol Her kullanımdan önce frenleri ve ne kadar yıprandıklarını kontrol etmek, lastiklerin basıncı- na bakmak (tavsiye edilen değeri öğrenmek için lastiğin yanağına bakın), tekerleklerin aşınma durumunu, gazı, dönüş sinyallerini, ışıkları ve akünün şarj durumunu kontrol etmek. Alışılmadık sesler duyduğunuzda veya herhangi bir sorun olduğunu fark ettiğinizde, ürünü kullanmamak ve satıcınızı veya Yetkili Teknik Servisi aramak. Sürüşten önce ürünü hiçbir zaman kontrol etmemek. Alışılmadık sesler duyduğunuzda veya herhangi bir sorun olduğunu fark ettiğinizde, ürünü kullanmamak ve satıcınızı veya Teknik Servisi aramak. Gürültü ve sorun varken ürünü kullanmak. Ürünü iterek yürümek Gaz vermemek. Gaz koluna basmak. Yaya geçitlerinden geçerken yürüyerek itmek Aracı yaya geçitlerinden geçerken sürmek. Yürüme hızı modu (6 km/s) yoksa, yayaların olduğu bölgelerde aracı itmek Yürüme hızı modu (6 km/s) yoksa, yay- aların olduğu bölgelerde aracı sürmek. Aşırı kalabalık yerlerde aracı itmek. Aşırı kalabalık yerlerde aracı sürmek. Dururken Bu ürünü süren kişinin, gidonu doğru bir yükse- klikte tutarken her iki ayağını da yere kolayca basabilecek durumda olması. Ürünü durur ve dengeli halde tutamamak. Seyir halinde veya dururken ürünün üzerine oturmak.269 Koşullar Onaylanan/öngörülen kullanım Yanlış kullanım Normal koşullarda sürüş Gidona asılı hiçbir eşya olmaması. Gidona asılı eşyaların dengesizliğe yol açması ve manevralar sırasında takılabilmesi. Gidonu her iki elle birden tutarak sürmek. Gidonu tek elle tutarak veya hiç tutmadan sürmek. Telefon, akıllı saat, müzik çalar, kulaklık gibi cihazları kullanmamak. Telefon, akıllı saat, müzik çalar, kulaklık gibi cihazları kullanmak. Her iki ayak da platformda rahat ve güvenli bir şekilde sürmek. Ayaklardan biri veya ikisi birden platfor- mun dışındayken sürmek. Arka çamurluğun üzerinde durmak veya ağırlığını vermek yasaktır. Kask ve koruyucu ekipman kullanarak sürmek. Kask ve koruyucu ekipman olmadan sürmek. Trağin yoğun olduğu veya aşırı kalabalık yerlerden uzak durarak, ör. özel bisiklet yolları, düz zeminli yüzeyler gibi kolay erişilebilen, düz ve sağlam yollarda sürmek. Karayolunda, uzun mesafeli yollarda sürmek. Trakli yollarda sürmek. Kaldırımlarda sürmek. Aşırı kalabalık yerlerde sürmek. Çok kaza olan yollarda sürmek. Kanallar, kıyılar, köprüler, denizler, göller ve akarsuların yakınlarında sürmek. Yürürlükteki mevzuata ve karayolları kanununa uymamak. Yürürlükteki yerel mevzuata ve karayolları kanununa uymak. Yürürlükteki mevzuata ve karayolları kanununa uymamak. Daima ileri bakmak ve yakınlardaki tüm engeller, araçlar ve yayalara dikkat etmek. Sürüş sırasında dikkati dağınık olmak. Fark edildiğinden emin olduktan sonra, hızı azaltarak yön değiştirmek. Fark edildiğinden emin olmadan, yüksek hızda aniden yön değiştirmek. Her koşulda güzergahı önceden belirlemek ve karayolları kanununa ve kolay yaralanabilir olanlara saygı göstererek hızı azaltmak. Aynı anda hem fren yapıp hem yön değiştirmek aracı dengesiz hale getirir. Üründe varsa, daima yön sinyallerini kullanmak. Yön sinyallerini kullanmamak. Yayalar varken yavaşlamak. Yayalar varken hızlanmak veya hızı aynı tutmak. Yaya bölgelerinde yürüme hızı modunu (6 Km/s) kullanmak. Yaya bölgelerinde yürüme hızı modunu (6 Km/s) kullanmadan aracı sürmek. Zili kullanarak orada bulunduğuna dair ikaz etmek. Zili kullanarak orada bulunduğuna dair ikaz etmemek. Düzensiz yol şartları: Yapay tümsekler / basamaklar / bozuk satıh Ortalama bir hızda sürmek. Yüksek hızda sürmek. Bozuk zeminde ilerlerken darbeleri daha iyi sönümlemek için dizleri hafçe kırmak. Tümsekler ve kanallarda hızlanma, basamaklardan inmek, engellerin üzerin- den atlamak, kaldırımlara çıkmak, kaba şekilde sürmek.270 Koşullar Onaylanan/öngörülen kullanım Yanlış kullanım Virajlarda, yokuş aşağı inişte, yakınlar- da engeller, taşıtlar ve yaylar varken davranış Güvenli mesafeyi korumak. Güvenli mesafeye uymamak. Gazı kesmek. Fren yapmak ve yavaşlamak. Gaz vermek. Ortalama bir hızda sürmek ve güvenli şekilde fren yapmak. Yüksek hızda sürmek, aniden fren yapmak. Kapılara ve baş üstü engellere dikkat etmek. Baş üstü engellerin altından geçmek. Görüş şartları Güvenli şekilde sürebilecek biçimde yalnızca yeterli ışık varken sürmek. Işığın uygun olmadığı şartlarda (günbatımından yarım saat sonra, tüm gece boyunca ve hatta yoldaki görüşü engelley- en hava şartları olduğunda gündüzleri de, tünellerden geçerken) sürüş sırasında ürünün ışıklarını açmayı ve yansıtıcı yelek giymeyi veya bantlar takmayı unutmamak. Işığın uygun olmadığı koşullarda, ışıklar kapalıyken ve yansıtıcı yelek veya bantlar takmadan sürmek. Hava şartları Meteorolojik açıdan en uygun (yağışsız) şartlarda sürüş. Olumsuz hava şartlarında: yağmur altında, kar yağarken, yolda buz veya çamur varken, güçlü rüzgarda, sis sırasında sürmek. Park etme Araç ve yay dolaşımını engellemeyecek şekilde özel alanlarda. Araç ve yay dolaşımını engelleyecek şekilde herhangi bir yere. Düz zeminlere, aracın dengeli olduğundan emin olarak. Bozuk zeminlere ve aracın dengeli olduğundan emin olmadan. Ürün kapatmak ve daima hırsızlığı önleyici bir cihaz kullanmak. Ürünle birlikte gelen park ayağını kullanmak. Ürünü açık halde, hırsızlığı önleyici cihaz kullanmadan gözetimsiz bırakmak. Ekstrem sporlar/ akrobasi HAYIR EVET. Kanallar, kıyılar, köprüler, denizler, göller ve akarsuların yakınlarında sürmek. Su birikintilerinde sürmek. Başka araçlarla yarışmak. Ürünü sert darbelere maruz bırakmak HAYIR EVET. Eşyaların veya kişilerin üzerine sürmek, basamaklardan veya yüksek yerlerden atlamak. Düştükten sonra ne yapılacağı: Gaz kolunun düzgün çalıştığından emin olun. Bunu yapmak için birkaç kez gazı açıp kapatın. Frenlerin düzgün çalıştığını daima kontrol edin. Bunu yapmak için araçtan inin, aracı ileri doğru itin ve komuta yanıt verip vermediğini görmek için fren yapın. Aracın tüm bileşenlerinin yerli yerinde ve emniyetli şekilde sabitlenmiş olduğunu kontrol edin. Lastiklerin aşınma durumunu ve basınçlarını kontrol edin (tavsiye edilen değeri öğrenmek için lastiğin yanağına bakın). Frenler ve kablolardaki aşınmayı kontrol edin. TEHLİKE Frenler kullanım sırasında ısınabilir. Kullandıktan sonra dokunmayın.

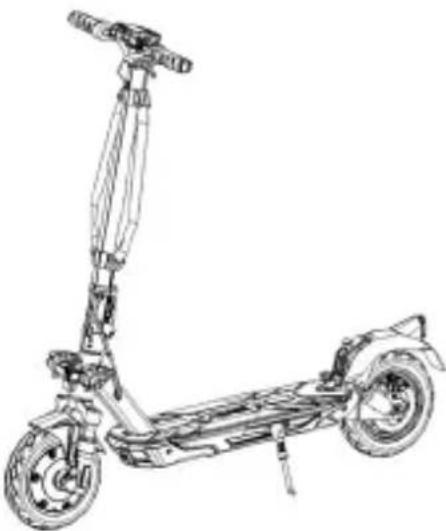

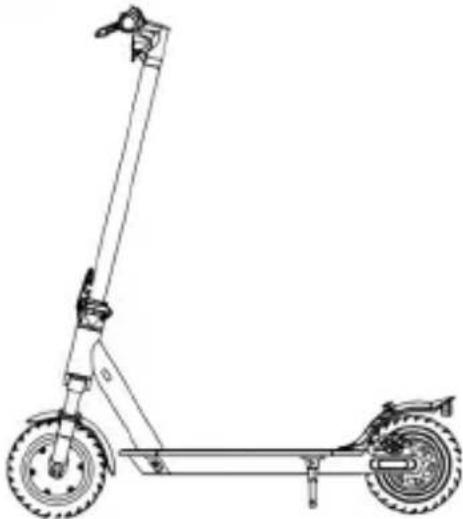

2. Ambalajın içindekiler ve montaj271

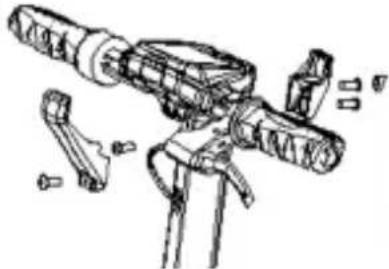

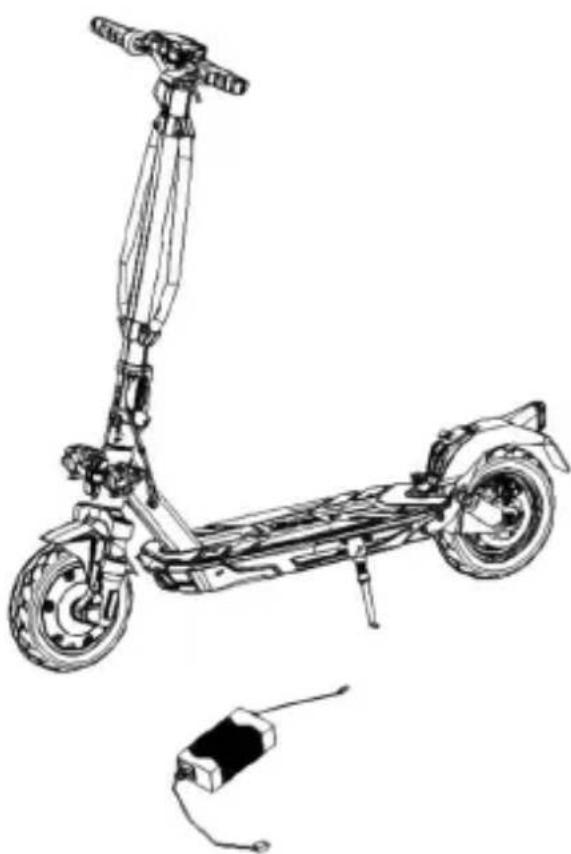

Ürün monte edilmiş haledir, gidonun ambalajda bulunan özel vidalarla takılması gerekecektir. Model Referans resim Ambalajın içinde Gidon montajı Adventurer Urban Camou 1x Allen anahtar 1x Şarj cihazı 4x Gidon vidası 1x Hava odacığı 4x Yapıştırma çıkartma 1x Vita örtme plakası 1x Taşıma kancası 1x Lastik şişirme adaptörü Görselde gösterilen parçaları doğru şekilde monte etmek için sonraki paragrafta belirtilen adımları uygulayın. Sentinel 1x Allen anahtar 1x Şarj cihazı 4x Gidon vidası 1x Hava odacığı 4x Yapıştırma çıkartma 1x Lastik şişirme adaptörü 4 ad. vidayı sıkmadan elinizle yerleştirin, ardından vidaları sıkmak ve gidonu sabitlemek için altıgen anahtarı kullanın. Adımlar: Urban Camou / Adventurer:

• Ambalajı açın ve üst ambalaj malzemelerini çıkarın.

• Gidon kolunu kaldırın ve kabloları ezmemeye özen göstererek gidonu geçirin.

• Kapatma kolunu katlayarak gidonu kolonunu sabitleyin. Katlama mekanizması emniyet halkasını aşağı doğru itin.

• Gidon kolonunun yanına kancayı yerleştirin ve 2 vidayı (kafa kalınlıkları düşük) sıkmadan geçirin.

• Vidayı (düşük kafalı) gidon kolonunun karşı tarafındaki birinci deliğe geçirin.

• Daha önce yerleştirdiğiniz 3 vidayı sıkın.

• Vida örtme plakasını kalan delik ile kapak göstergesi arasına yerleştirin, vidayı (büyük kafalı) geçirin ve plakaya zarar vermeyecek şekilde yeterli ölçüde sıkın.

• Ürünü ambalajından çıkarın, park ayağını açın ve ürünün dengeli olduğunu kontrol edin.

• Gidon kolonunu kapatma mekanizmasının ayarını yapın (gerekirse*).

• Lastik basınçlarını kontrol edin (tavsiye edilen değerleri öğrenmek için lastik yanağına bakın).

2. Ambalajın içindekiler ve montaj272

• Ambalajı açın ve üst ambalaj malzemesini çıkarın.

• Gidonun direksiyon kolonunu açın ve kapatma mekanizmasının kolunu katlayarak sabitleyin.

• Göstergenin besleme kablosunu ana kablo bağlantılarına bağlayın (gerekirse).

• Kablolara dikkat ederek gidonu gidon kolonunun üstüne takın ve 4 vidayı geçirip, altıgen anahtarla sıkın.

• Ürünü ambalajından çıkarın

• Park ayağını açın ve ürünün dengeli olduğunu kontrol edin

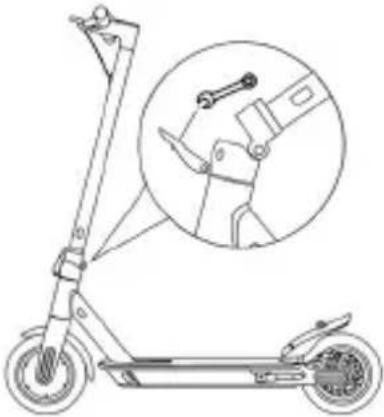

• Gidon kolonunu kapatma mekanizmasının ayarını yapın (gerekirse)**. Model Referans resim * Ayarlama Adventurer Urban Camou Mekanizmanın dışında altıgen girintili bir vida bulunur. Gidon kolonu kapattıktan sonra çok dengeli değilse, kolonun dengesini arttırmak için mekanizmanın vidasını yeterli oranda gevşeterek veya sıkarak ayarlayın. Sentinel Kapatma mekanizmasının kolunun içinde bir altıgen vida bulunur. Gidon kolonu kapattıktan sonra çok dengeli değilse, kolonun dengesini arttırmak için mekanizmanın vidasını yeterli oranda gevşeterek veya sıkarak ayarlayın. DİKKAT Ürünü doğru şekilde monte edin. Montaj yaparken imalat hataları, anlaşılamayan adım açıklamaları olduğunu fark ederseniz veya montaj ya da ayarlamalar sırasında güçlük yaşarsanız, aracı sürmeyin ve teknik destek almak için satıcınızı arayın veya www.jeepurbanemobility.com sitesini ziyaret edin. Üretici tarafından onaylanmayan aksesuarları ve/veya parçaları kullanmayın. Boğulmaya neden olabilecek plastik parçaları (ambalaj malzemeleri dahil) ve küçük parçaları çocukların erişemeyecekleri yerlerde saklayın. Üründe veya parçalarında herhangi bir şekilde değişiklik veya tadilat yapmak yasaktır; böyle bir işlem verimi düşürebilir, yapıya zarar verebilir ve hasarlara neden olabilir. Uygunsuz kullanım, kırılma veya üründe meydana gelen hasarlardan kay- naklı keskin kenarları giderin. İmalat kusurları olduğunu fark ederseniz, alışılmadık gürültü veya sorunlarla karşılaşırsanız, aracı sürmeyin ve teknik destek almak için satıcınızı arayın www.jeepurbanemobility.com adresini ziyaret edin.

3. Ürünün genel görünümü273

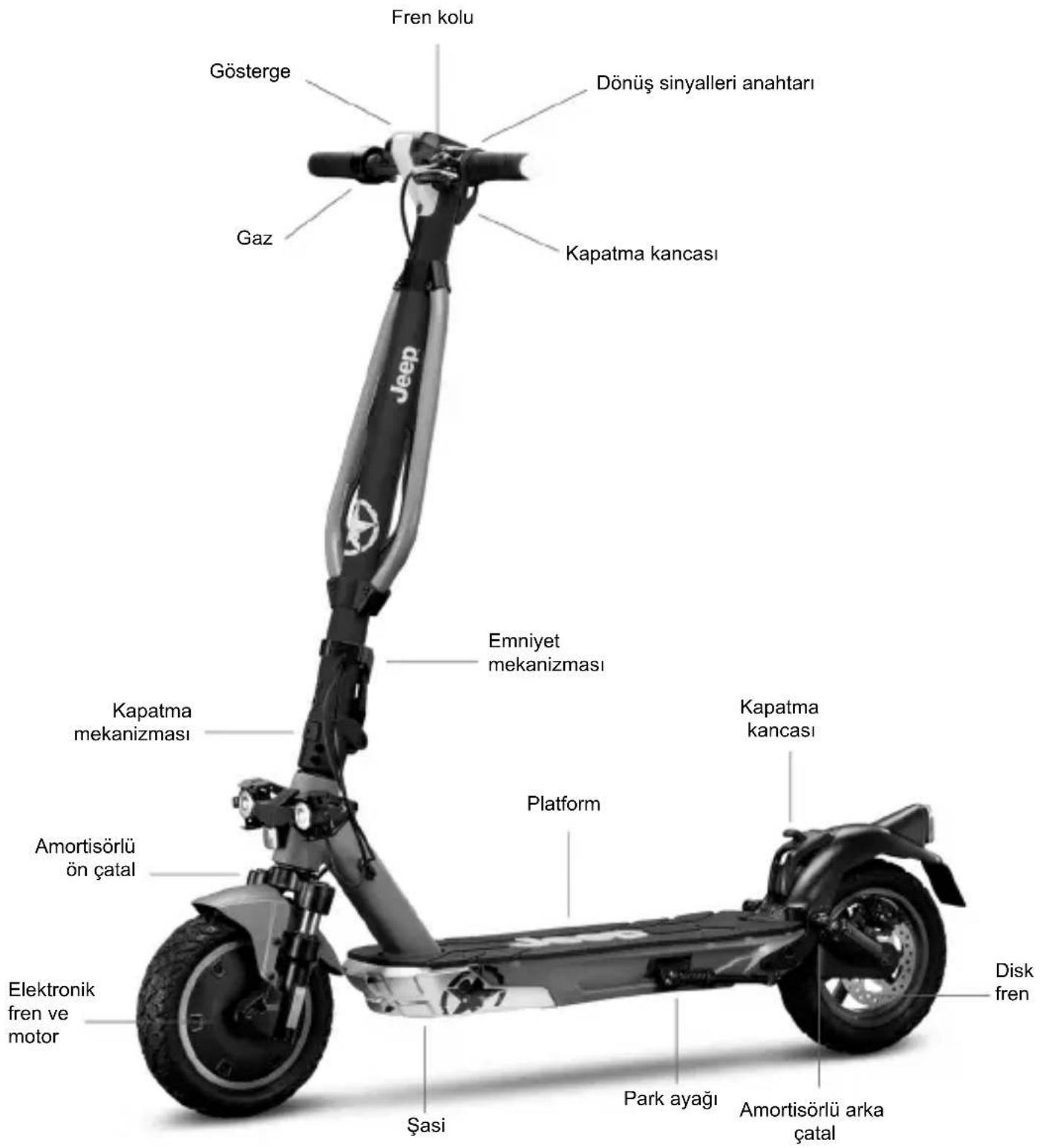

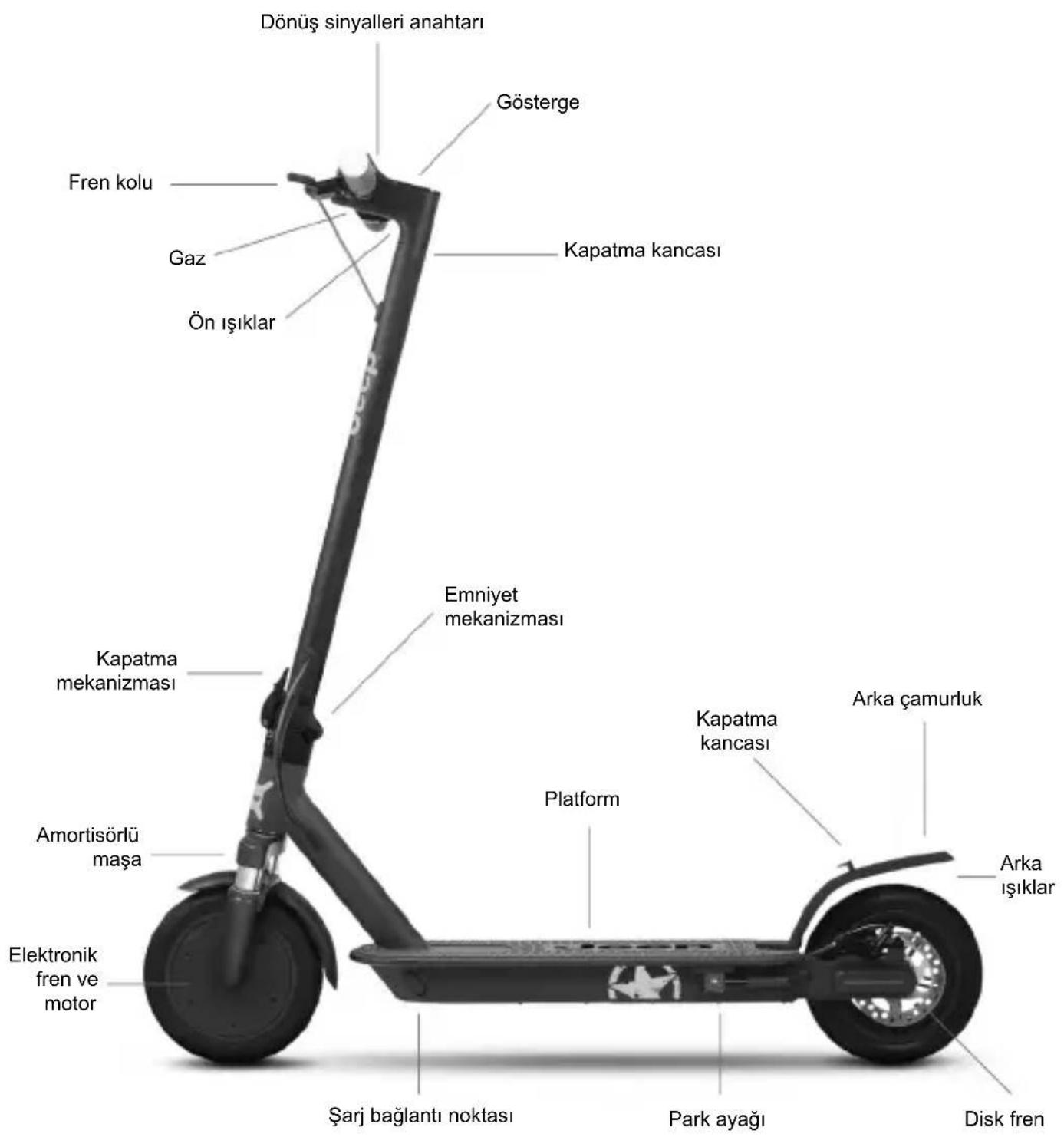

3. Ürünün genel görünümü

Üretici rma, sürekli gerçekleşen teknik gelişmelerin ışığında ürünlerinde önceden bildirimde bulunmadan ve bu kılavuzu otomatik olarak güncellemeden üründe değişiklik yapma hakkını saklı tutar. Bilgiler ve bu kılavuzun revizyonlarını görmek için www.jeepurbanemobility.com sitesini ziyaret edin Adventurer / Urban Camou Gaz Disk fren Kapatma kancası Dönüş sinyalleri anahtarı Fren kolu Gösterge Kapatma kancası Platform Park ayağı Amortisörlü arka çatal Şasi Emniyet mekanizması Kapatma mekanizması Elektronik fren ve motor Amortisörlü ön çatal274 Sentinel Kapatma kancası Arka çamurluk Dönüş sinyalleri anahtarı Fren kolu Platform Park ayağı Disk fren Arka ışıklar Şarj bağlantı noktası Emniyet mekanizması Kapatma mekanizması Elektronik fren ve motor Gaz Ön ışıklar Kapatma kancası Gösterge Amortisörlü maşa275 DİKKAT İlk kullanımda ürünü %100 oranında şarj edin. Ürünün, batarya şarj cihazının ve şarj bağlantı noktasının kuru olduğundan emin olun. Talimatlar

1. Park ayağını açın

2. Scooter'ı kapatın

Model Referans resim Talimatlar Adventurer Urban Camou Sentinel - Şarj bağlantı noktasının lastik kapağını çıkarın. - Şarj cihazını elektrik prizine, ardından da şarj bağlantı noktasına bağlayın. - Ürün tamamen şarj olduğunda, şarj cihazındaki ışığın rengi kırmızıyken (şarjda) yeşil (şarj tamamlandı) olur. - Şarj ettikten sonra şarj cihazını araçtan ayırın ve lastik kapatmayı geri takın. - Şarj cihazının şini elektrik prizinden çekin. Şarj olurken scooter'ı çalıştırmayın. DİKKAT Şarj işlemi tamamlandığında şarj cihazında bulunan kırmızı ışık yeşil renk alacaktır. DİKKAT Bu ürünü şarj etmek için YALNIZCA ürünle birlikte gelen şarj cihazını kullanın Model Şarj cihazı modeli Çıkış gerilimi Şarj süresi Adventurer HVE063-4200150 42V – 1,5A 7 saat Urban Camou HVE126-5460200 54,6V – 2,0A 5 saat Sentinel XHK-916-42015 42V – 1,5A 5 saat Başka tip şarj cihazı kullanmak ürüne zarar verebilir veya başka potansiyel riskler doğurabilir. Gözetim altında olmadıkça ürünü asla şarj etmeyin. Şarj edilirken ürünü açmayın.

4. Bataryanın şarj edilmesi276

Faydalı ömrünü uzatmak için her kullanımdan sonra bataryayı tam şarj edin. Ürünü kullandıktan hemen sonra şarj etmeyin. Şarj etmeden önce ürünü bir saat kadar soğumaya bırakın. Ürün gerekenden daha uzun süre şarj edilmemelidir. Fazla şarj etmek bataryanın ömrünü kısaltır ve başka potansiyel risklere yol açar. Bataryanın zarar görmemesi için aracın şarjının tamamen tükenmesine izin vermemeniz tavsiye edilir. Gerektiğinden daha uzun süre şarj etmekten kaynaklı hasar geri dönüşsüzdür ve sınırlı garanti kapsamında değildir. Hasar meydana geldiğinde batarya bir daha şarj edilemez (elektrik çarpmaları, kısa devre veya cihazın güvenliğinde ciddi sorunlara yol açabileceğinden bataryanın ehil olmayan kişilerce sökülmesi yasaktır). Örneğin tadillerde belirli bir süre kul- lanılmadığında ve üçüncü kişilere emanet edildiğinde tam şarjlı halde değil, kısmen şarj edilmiş (%20-%50 şarj) bırakın. Şarj cihazını ve şarj kablolarını düzenli olarak gözle muayene edin. Şarj cihazının kablosunda bariz hasarlar varsa, başka hasarları ve/veya riskleri önlemek için şarj cihazını kullanmayın, değiştirilmesi için lütfen bizimle bağlantı kurun. Bataryayla ilgili uyarılar Batarya, sağlık ve çevre açısından tehlikeli olan lityum iyon hücrelerden ve kimyasal elemanlardan oluşur. Koku geliyorsa, maddeler çıkıyorsa veya aşırı ısınıyorsa ürünü kullanmayın. Ürünü veya bataryayı evsel atıklarla birlikte bertaraf etmeyin. El- ektrikli ve elektronik cihazlar ile bataryaların yürürlükteki mevzuata tam uygun olarak bertarafından son kullanıcı sorumludur. Kullanılmış, kusurlu ve/veya orijinal olmayan, başka model ve marka bataryaları kullanmayın. TEHLİKE Bataryayı ateşe veya ısı kaynaklarına yakın bırakmayın. Yangın ve patlama riski mevcuttur. Bataryayı açmayın, sökmeyin, vurmayın, fırlatmayın, delmeyin veya bataryaya cisimleri takmayın. Tehlikeli maddeler içerdiğinden bataryadan dışarı sızabilecek maddelere dokunmayın. Çocukların veya hayvanların batar- yaya temas etmelerine izin vermeyin. Bataryayı gereğinden fazla şarj etmeyin veya kısa devre yaptırmayın. Yangın ve patlama riski mevcuttur. Bataryayı suya daldırmayın, suya, yağışa veya diğer sıvı maddelere maruz bırakmayın. Bataryayı doğrudan güneş ışığına, aşırı sıcak veya soğuğa (örneğin ürünü veya bataryayı doğrudan güneş ışığı altında bulunan bir aracın içinde uzun süre bırakmayın), patlayıcı gazlar veya alev içeren bir ortama maruz bırakmayın. Bataryayı çatal, kolye, vb. gibi metal cisimlerle birlikte taşımayın veya saklamayın. Metal cisimlerle bataryanın kontakları arasında temas olması, bedensel hasarlara veya ölüme neden olabilen kısa devrelere yol açabilir.

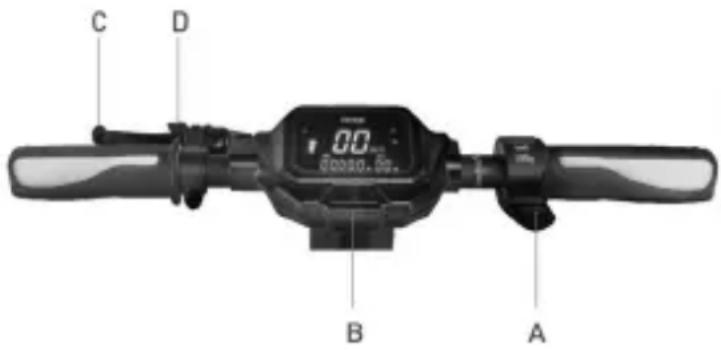

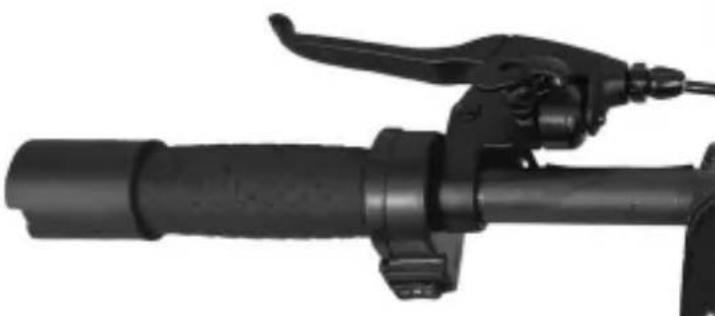

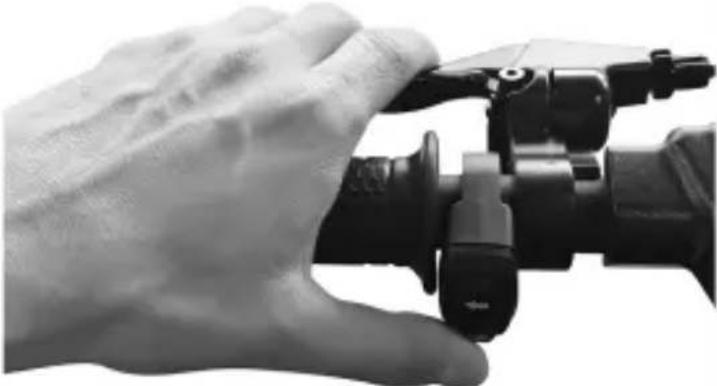

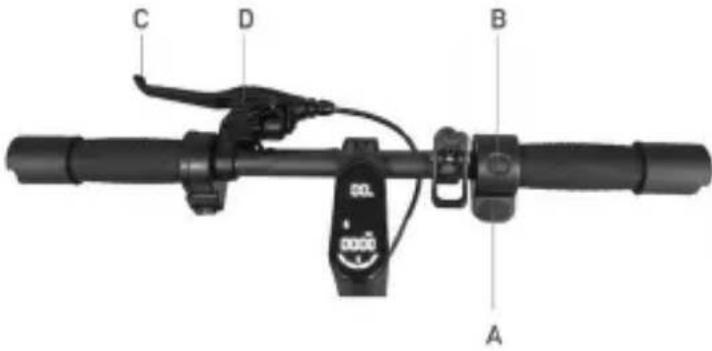

5. Kumanda bilgileri / Kontrol paneli

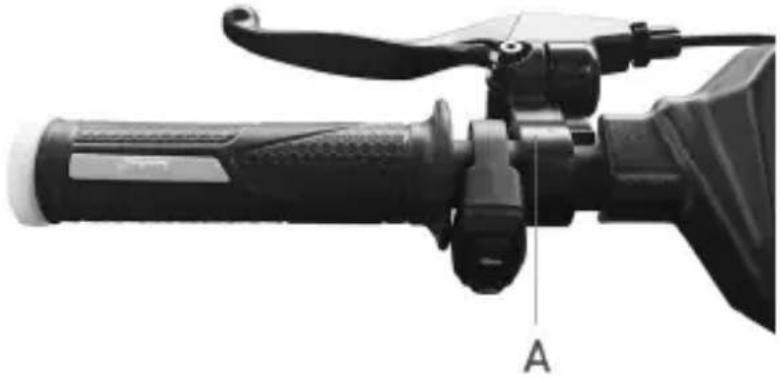

Gaz: Gaz vermek için aşağı doğru bastırın.

Çalıştırma düğmesi: Ürünü açmak/kapatmak için basın.

Hız seviyesi değiştirme: İste- diğiniz seviyeyi seçmek için tuşa (B) 2 kez basın.

Farlar: Yakmak/söndürmek için düğmeye 1 kez basın. C Fren kolu: Fren yapmak için sıkın.

Zil: Çalıştırmak için kola 1 kez basın.277 Sentinel

Zil: Çalıştırmak için kola 1 kez basın.

Çalıştırma düğmesi: Ürünü açmak/kapatmak için basın.

Hız seviyesi değiştirme: İstediğiniz seviyeyi seçmek için 2 kez basın.

Farlar: Yakmak/söndürmek için düğmeye 1 kez basın. C Fren kolu: Fren yapmak için sıkın.

Zil: Çalıştırmak için kola 1 kez basın. Model Referans resim İşaretler Adventurer Urban Camou

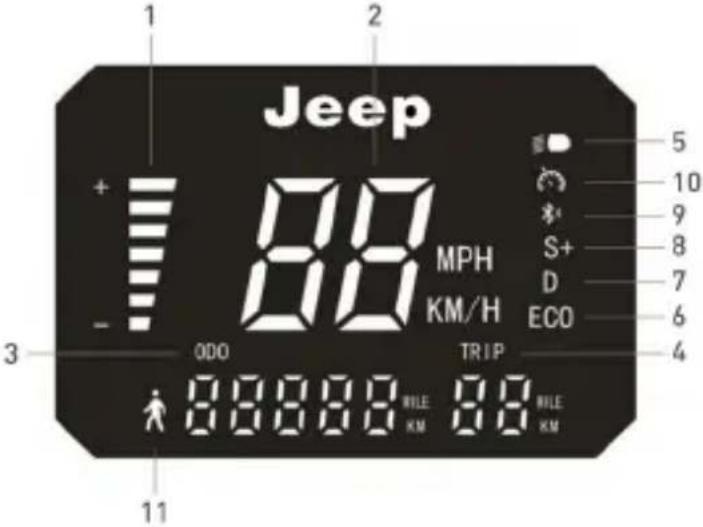

1. Batarya seviyesi: Bataryada kalan

şarj seviyesini gösterir.

2. Hız göstergesi: Aracın anlık hızını

4. TRIP: Tek oturumda kat edilen

5. Farlar: Far yakma ikaz lambası.

9. Bluetooth ikaz lambası: Kullanılabilir

akıllı telefon bağlantısı.

10. Hız Sabitleyici: Hızı sabit

tutar. Aynı hız birkaç saniye sabit tutulduğunda devreye girer. Göstergeden kısa bir sinyal sesi gelir.

11. Yürüme hızı modu: Arka lamba

yanıp sönerken aracı itme yardımı.278 Sentinel

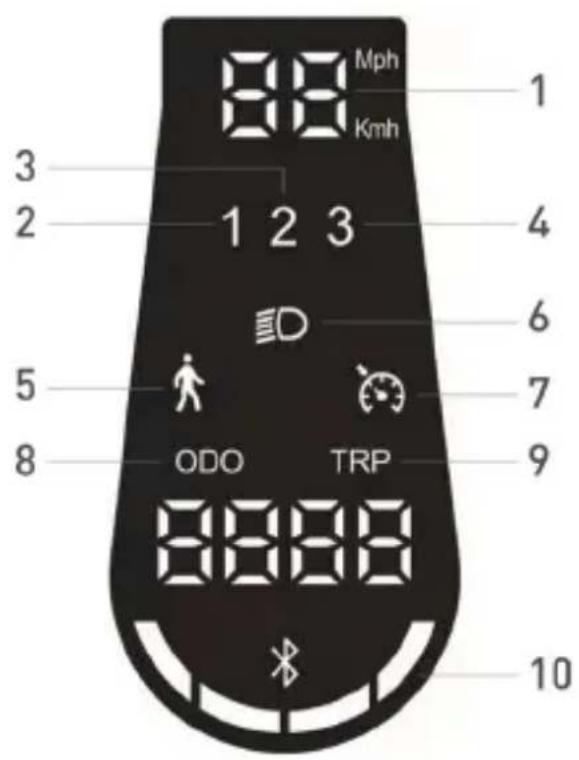

1. Hız göstergesi: Aracın anlık hızını

5. Yürüme hızı modu: Arka lamba

yanıp sönerken aracı itme yardımı.

6. Farlar: Far yakma ikaz lambası.

7. Hız Sabitleyici: Hızı sabit tutar. Aynı

hız birkaç saniye sabit tutulduğunda devreye girer. Göstergeden kısa bir sinyal sesi gelir.

9. TRIP: Tek oturumda kat edilen

şarj seviyesini gösterir. Yön göstergeleri (varsa) Modeller* Adven- turer Urban Camou Çalıştırma: Bazı modellerde gidonun uç kısımlarına (sağ ve sol tarafa) yerleştirilmiş dönüş sinyalleri bulunur. Dönüş sinyalleri sürüş sırasında her- hangi bir dönüşü zamanında bildirmek için gereklidir. DİKKAT Ürünü kullanmadan önce her defasında dönüş sinyallerinin doğru çalıştıklarını kontrol edin. Sentinel Dönüş sinyalleri sürüş sırasında her- hangi bir dönüşü zamanında bildirmek için gereklidir. DİKKAT Ürünü kullanmadan önce her defasında dönüş sinyallerinin doğru çalıştıklarını kontrol edin.279

• İlk kullanımda ürünü %100 oranında şarj edin.

• Lastik basınçlarını kontrol edin (tavsiye edilen değerleri öğrenmek için lastik yanağına bakın). Ürünün beyan edilen Km değerinin en azından %60'ına veya ilk 3 ayda azami hıza ulaşamaması halinde lastikler inmiş olabilir, bu durumda gösterildiği gibi şişirilmeleri gerekir.

• Frenleri kontrol edip, ayarlarını yapın.

• Ürünü düz bir zemine park edin.

• Gidonu iki elinizle birden sıkıca tutun. Bir ayağınızla platforma basın ve diğerini hafçe itmek ve hız kazanmak için kullanın. DİKKAT Zero Start Fonksiyonu: İlerleme hızı 3 km/s değerini aştığında gaz devreye girer. Güvenlikle ilgili nedenlerden ötürü ürün ilk başta durur haldeyken çalışması önlenecek şekilde ayarlanmıştır.

• Ürünü kullanırken viraj almak için bedeninizi sürüş yaptığınız yönde yatırın ve gidonu yavaşça döndürün.

• Ürünü durdurmak için gazı bırakıp, fren koluna basın

• Üzerinden inmek için önce ürünü tamamen durdurun. Ürün hareket halindeyken inmek yaralanmalara neden olabilir.

• Her kullanımdan önce frenleri ve ne kadar yıprandıklarını kontrol edin, lastiklerin basıncına bakın (tavsiye edilen değeri öğrenmek için lastiğin yanağına bakın), tekerleklerin aşınma durumunu dönüş sinyallerini, ışıkları ve akünün şarj duru- munu kontrol edin. Fren kollarının ayarlanması Adventurer / Urban Camou Yönergeler Vidayı (A) sökerek, gerektiğinde fren kolunun konumunu ayarlayabilirsiniz. Konum ayarını yaptıktan sonra vidayı (A) tekrar sıkın. Sentinel Yönergeler Vidayı (A) sökerek, gerektiğinde fren kolunun konumunu ayarlayabilirsiniz. Konum ayarını yaptıktan sonra vidayı (A) tekrar sıkın.

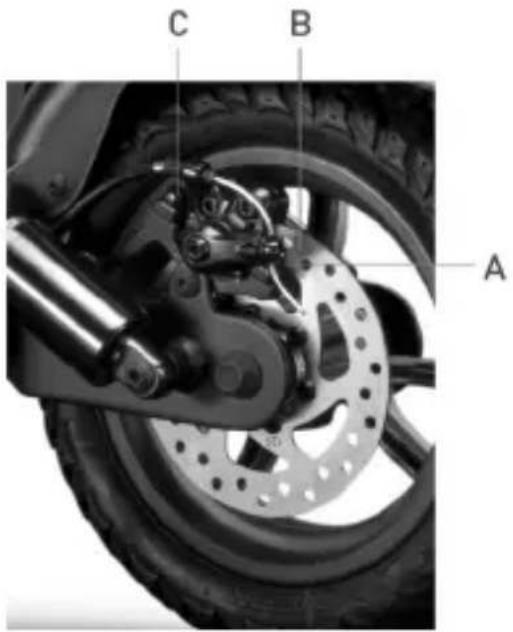

Model Görseller Yönergeler Adventurer Urban Camou Sentinel Fren çok sıkı veya çok gevşek olduğunda, vidayı (A) gevşetmek için Allen anahtarı kullanın, ardından fren kablosunu ayarlayın (fren çok sıkıysa fren kablosunu yukarı doğru kısaltın, çok gevşekse fren kablosunu aşağı doğru çekin) ardından vidayı (A) yeniden sıkın. Fren kaliperi ile diskinin doğru hizalandığını kontrol edin. Gerekirse disk üzerindeki konumu / hizalamayı ayarlamak için (B) ve (C) vidalarını kullanın.

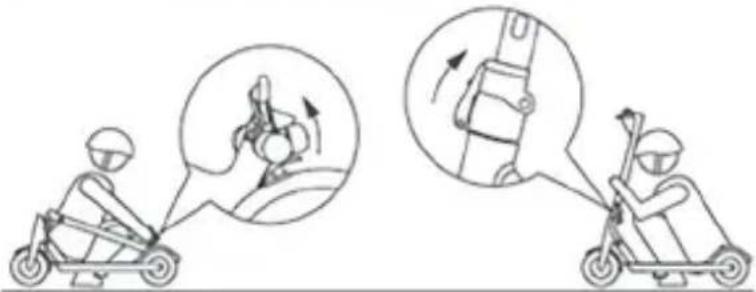

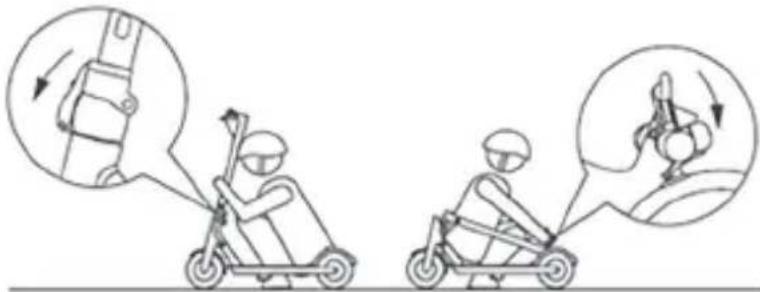

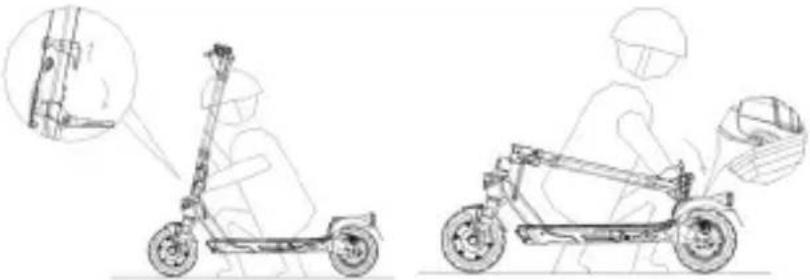

7. Katlayın ve taşıyın

Elektrikli Scooter'ın kapalı olduğundan emin olun. Gidon kolonunu elinizle tutun, kolu çekin, gidonun kolonunu platforma doğru katlayın ve yerine geçirin. Adventurer / Urban Camou Yönergeler DİKKAT Katladıktan sonra gidon kolonunu bir veya iki elinizle birden tutarak kaldırın. Taşırken ürünü sıkıca tuttuğunuzdan emin olun. Ürünün ağırlığını taşıma- ya devam edebileceğinizden emin değilseniz, ürünü kaldırılmış halde taşımaya devam etmeyin. Aniden bırakılırsa ürün düşerek ağır da olabilen yaralanmalara yol açabilir ve zarar görebilir. Sentinel281

7. Katlayın ve taşıyın

Aracın şarjının ne kadar gittiği ve performansı çeşitli değişkenlere bağlıdır: Arazi: Düz zeminde sürüş yapmak, şarjın bozuk yollarda ve yokuş yukarı sürüşte olduğundan daha uzun gitmesine ve daha yüksek performans elde etmeye olanak tanır. Kullanıcının kilosu: Kilo arttıkça şarj daha kısa gidecek, aracın performansı daha düşük olacaktır. Sıcaklık: Scooter'ın çok soğuk veya çok sıcak ortamda sürülmesi şarjın ne kadar gideceğini ve performansı etkiler. Sürüş hızı ve tarzı: Akışı ve sabit bir sürüş şarjın daha uzun süre gitmesini sağlar. Sürekli hızlanmak, yavaşlamak ve manevra yapmak şarjın çok çabuk bitmesine neden olur. Düşük hızlar şarjın daha uzun süre gitmesini sağlar. Bakım: Zamanında şarj etmek, doğru bakım yapmak ve lastik basınçlarını düzenli kontrol etmek şarjın daha uzun süre gitmesini ve performansın zaman içinde düşmemesini sağlar. Bataryanın şarj seviyesi performans üzerinde etkilidir; şarj seviyesi ne kadar düşük olursa özellikle yokuş yukarı sürerken hız performansı o kadar düşer.

8. Pilin ne kadar gideceği ve performans değerleri

9. Saklama, bakım ve temizlik

DİKKAT Ürün gövdesinde lekeler varsa, bunları nemli bir bezle temizleyin. İnatçı lekeler söz konusu olduğunda üzerine nötr deterjan uygulayın, bir fırçayla fırçalayın, ardından nemli bezle temizleyin. Plastik bileşenlerde çizikler varsa, zımpara kağıdı veya aşındırıcı başka bir malzemeyle bunları giderin. Ağır şekilde hasar görmesini önlemek için ürünü alkol, benzin, kerosen veya diğer korozyona yol açan ve uçucu kimyasal çözücüleri kullanarak temizlemeyin. Ürünü yüksek basınçlı su jeti kullanarak temizlemeyin. Su sızması elektrik çarpmalarına veya başka ağır sorunlara yol açabileceğinden, temizlik sırasında ürünün kapalı, şarj kablosunun ayrılmış ve lastik tapanın kapalı olduğundan emin olun. Bataryaya su sızması iç devrelerin hasar görmesine, yangın veya patlama riskine neden olabilir. Bataryaya su sızdığından şüpheleniyorsanız, bataryayı kullanmayı derhal bırakın ve kontrol edilmek üzere teknik servise veya satıcınıza gönderin. Ürün kullanılmayacağı zaman kuru ve serin bir yerde kapalı olarak saklayın. Dış mekanda veya araba içinde usun süre tutmayın. Aşırı güneş ışığı, aşırı ısınma ve aşırı soğuklar lastiklerin yaşlanmasını hızlandırır ve gerek ürünün, gerekse bataryanın faydalı ömrünü kısaltır. Yağışa veya suya maruz bırakmayın, suya daldırmayın ve suyla yıkamayın. Çeşitli cıvatalı elemanların, özellikle tekerlek akslarının, katlama ve taşıma sisteminin, direksiyon sisteminin, fren sisteminin sıkılığını, şasi, çatallar ve süspansiyonların iyi durumda olduklarını düzenli aralıklarla kontrol edin. Somunlar ve kendi kendine sıkıştırma özellikli tüm diğer tespit sistemleri verimlerini yitirebilir, dolayısıyla bu bileşenlerin periyodik olarak kontrol edilmeleri ve sıkılmaları gerekir. Tüm mekanik bileşenlerde olduğu gibi bu ürün de yıpranmaya ve güçlü gerilimlere maruz kalır. Malzemeler ve çeşitli bileşenler çeşitli şekillerde gerilimler nedeniyle yıpranabilir veya yorgunluk gösterebilir. Bileşenin faydalı ömrü aşılacak olursa, aniden kırılarak sürücünün yaralanmasına neden olabilir. Gerilime en çok maruz kalan bölgelerde herhangi bir çatlak, çizik veya renk değişimi söz konusu bileşenin ömrünün dolduğunu ve değiştirilmesi gerektiğini gösterir. Lastiklerin aşınma durumlarını kontrol edin: Lastiklerde kesikler, çatlaklar, yabancı cisimler, anormal şişikler, parça eksikliği ve diğer hasarlar olmamalıdır. Ürünü kendi başınıza sökmeye veya onarmaya kalkışmayın. Scooter'ın tüm bileşenleri teknik servis tarafından değiştiril- melidir, bu konuda daha fazla bilgi almak için satıcınızı arayın veya www.jeepurbanemobility.com sitesini ziyaret edin282 Bu ürün Jeep e-mobility uygulamasıyla eşleştirilebilir. Bu uygulama ürünü doğrudan kendi akıllı telefonunuzdan kontrol etmenize olanak tanır. Uygulamayı açın ve kendi uygulama hizmetinizde verilen talimatları izleyin. DİKKAT Uygulamanın kullanılabilmesi ve çalışabilmesi için çeşitli izinleri vermek gerekebilir. Uygulama sürümü uygulama hizmetinizde güncellenebilir. Yeni özelliklerden yararlanmak için güncellemeleri sık sık kontrol etmeniz ve cihazınıza uygulamanın daima en son sürümünü yüklemeniz tavsiye edilir. Sürüş sırasında cihazınızı kullanmayın.

10. Uygulamayı yapılandırma 11. Teknik bilgi formu283

Genel bilgiler Adventurer Urban Camou Sentinel Şasi magnezyum alaşımı magnezyum alaşımı alüminyum ve çelik Süspansiyonlar Ön ve arka Ön ve arka ön Hız JE-MO-210001 JE-MO-210005 JE-MO-220002 JE-MO-210002 JE-MO-210006 JE-MO-220003 JE-MO-210004 JE-MO-220001 Yürüme hızı: ≤ 6km/s L2: ≤ 15km/s L3: ≤ 20km/s L4: ≤ 25km/s (azami hız) * Yürüme hızı: ≤ 6km/s L2: ≤ 10km/s L3: ≤ 15km/s L4: ≤ 20km/s (azami hız) * Yürüme hızı: ≤ 6km/s L2: ≤ 15km/s L3: ≤ 20km/s L4: ≤ 25km/s (azami hız) * Yürüme hızı: ≤ 6km/s L2: ≤ 10km/s L3: ≤ 15km/s L4: ≤ 20km/s (azami hız) * Yürüme hızı: ≤ 6km/s L2: ≤ 10km/s L3: ≤ 20km/s L4: ≤ 25km/s (azami hız) * Yürüme hızı: ≤ 6km/s L2: ≤ 10km/s L3: ≤ 15km/s L4: ≤ 20km/s (azami hız) * Azami eğim** %18 %26 %18 Frenler Ön elektronik fren ve arka disk fren Ön elektronik fren ve arka disk fren Ön elektronik fren ve arka disk fren Lastikler Ebat: 10” tubeless Basınç: 44PSI/3BAR Ebat: 10” tubeless Basınç: 44PSI/3BAR Ebat: Hava hazneli 8,5” Basınç: 50PSI/3.5BAR Azami yük 100kg 100kg 100kg Sürücü Ülkenizde yürürlükte olan mevzuata bakın Çalışma sıcaklığı -5°C / 45°C -5°C / 45°C -0°C / 45°C Koruma seviyesi IPX4 IPX4 IPX4 Şarj süresi yaklaşık 7 saat yaklaşık 5 saat yaklaşık 5 saat Tam şarjda kat edeceği mesafe** 40km'ye kadar 45km'ye kadar 25km'ye kadar Elektrik sistemi Motorun anma gücü ≤ 0,35kW; 350W Fırçasız ≤ 0,5Kw; 500W Fırçasız ≤ 0,35kW; 350W Fırçasız Motorun azami gücü 0,515Kw; 515W 0,7Kw; 700W 0,515kW; 515W Gösterge 3,5" LED 3,5" LED Bütünleşik LED Batarya 36V 10.4Ah 374Wh 48V 9.6Ah 461Wh 36V 7.5Ah 270Wh Düşük gerilim koruması 30V ± 0,5V 40V ± 0,5V 31V ± 1V Akım sınırı 18A 18A 18A Kers Evet Evet Evet Işıklar Ön ve arka LED Ön ve arka LED Ön ve arka LED Özellikler Uygulamayla Bluetooth Uygulamayla Bluetooth Uygulamayla Bluetooth Ölçüler Net ağırlık 18,5kg 19,5kg 12,9kg Brüt ağırlık 22,8kg 23,8kg 15.4Kg Açık haldeki ürünün boyutları 1195 x 473 x 1168mm 1195 x 473 x 1168mm 1060 x 480 x 1190 Kapalı haldeki ürünün boyutları 1195 x 473 x 515mm 1195 x 473 x 515mm 1060 x 480 x 480 Ambalaj boyutları 1230 x 210 x 535mm 1230 x 210 x 535mm 1090 x 175 x 590

• Karayolları kanununa ve dolaşımın yapıldığı ülkede yürürlükte olan yönetmeliklere daima uygun hareket edin. ** Sürücünün ağırlığına, yol şartlarına ve sıcaklığa göre değişir.

11. Teknik bilgi formu284

Sorun Nedeni Çözümü Motor çalışmıyor Elektrik sorunu, hata kodu var Teknik servisi arayın Tahrik tekerleği dönmüyor Frenlerde sorun var Frenleri ayarlayın, sorun devam ederse teknik servisi arayın Motor kilitli Tekerleğin doğru sıkılıkta olduklarını kon- trol edin, tekerleğin araç çalıştırılmadan döndüğünü kontrol edin. Sorun devam ederse teknik servisi arayın Motor çalışırken kapanıyor Motorda aşırı ısınma var Aracı durdurun ve soğumasını bekleyin Hata kodu var Teknik servisi arayın Şarj edildikten sonra ürün açılmıyor veya birkaç km gittikten sonra kapanıyor. Batarya hasar görmüş Teknik servisi arayın Batarya şarj tutmuyor veya ürün çalışmıyor Bağlantı sorunları var Teknik servisi arayın Batarya bağlı değil (çıkarılabilen bataryalı modellerde) Güç konektörünün bağlı olduğundan emin olun. Batarya tükenmiş Bataryayı %100 dolana kadar şarj edin Batarya hasar görmüş Teknik servisi arayın Şarj cihazında sorunlar var Şarj cihazını değiştirin

12. Sorunların giderilmesi285

Hata kodu tablosu Model Kod Yönergeler Çözümü Adventurer Urban Camou E01 Aşırı akım koruması Aracı kapatın, aracı yeniden başlatmadan önce birkaç dakika bekleyin E02 Düşük gerilim koruması Bataryayı şarj edin, sorun giderilmezse teknik servisi arayın E03 Aşırı gerilime karşı koruma Teknik servisi arayın E04 Motorda arıza var Teknik servisi arayın E05 Merkez MOS arızası Teknik servisi arayın E06 Merkez MOS arızası Teknik servisi arayın E07 Merkez sinyali hatası Teknik servisi arayın E08 Aşırı ısınma koruması Aracı kapatın, sorun giderilmediyse aracı yeniden başlatmadan önce birkaç dakika bekleyin, teknik servisi arayın E09 Gaz kolunda arıza var Teknik servisi arayın E10 Fren kolu sensöründe arıza var Teknik servisi arayın E11 Işık tesisatında sorun var Teknik servisi arayın E12 Gösterge iletişiminde hata var Teknik servisi arayın E13 Açma düğmesinde arıza var Teknik servisi arayın Model Kod Yönergeler Çözümü Sentinel E01 Motor arızası Teknik servisi arayın E02 Merkez MOS arızası Teknik servisi arayın E03 Fren sensörü arızası (kesme) Teknik servisi arayın E04 Gaz kolunda arıza var Teknik servisi arayın E05 Düşük gerilim koruması Bataryayı şarj edin, sorun giderilmezse teknik servisi arayın E06 Gösterge iletişiminde hata var Teknik servisi arayın E07 Aşırı akım koruması Teknik servisi arayın E08 Merkez sinyali hatası Teknik servisi arayın E09 Fırçasız motor sorunu \ bloke Teknik servisi arayın286

13. Sorumluluk ve genel garanti şartları

Kask ve diğer koruyucu donanımları kullanmamaktan kaynaklı tüm riskler sürücüye aittir. Şu konularda yürürlükteki yerel mevzuata uyma yükümlülüğü sürücüye aittir:

1. Sürücü için izin verilen en düşük yaş

2. Ürünü kullanabilecek sürücü tipiyle ilgili kısıtlamalar

3. Mevzuatta geçen tüm diğer konular

Sürücü ayrıca ürünü verimli çalışır ve bakımlı durumda ve temiz olarak tutmak, önceki bölümlerde açıklandığı gibi kendi yetki alanına giren güvenlik kontrollerini titizlikle yapmak, ürünü hiçbir şekilde kurcalamamak ve bakımla ilgili tüm belgeleri saklamakla sorumludur. Aşağıdaki durumlarda eşyalar veya kişilere yönelik zararlarda şirket yanıt vermez ve bunlardan hiçbir şekilde sorumlu değildir: - Ürünün talimat kılavuzunda belirtilenlere aykırı veya uygunsuz şekilde kullanılması. - Satın alınmasının ardından üründe tadilat yapılması veya tamamının ya da bileşenlerinin bazılarının kurcalanması. Ürünün sürücünün yanlış davranışlarına atfedilemeyen nedenlerden dolayı arızalanması halinde veya genel garanti şartları- na başvurmak istediğinizde satıcınızı aramanızı veya www.jeepurbanemobility.com sitesini ziyaret etmenizi rica ederiz Kazara meydana gelen ve/veya Alıcının sorumluluğuna atfedilebilen olaylardan ya da Ürünün kullanım amacına ve/veya Ürüne ekli teknik belgelerde belirtilenlere uygun kullanılmamasından veya mekanik aksamda ayar yapılmamasından, kolay yıpranabilen malzemelerdeki doğal yıpranmadan veya montaj hataları, bakımın ihmal edilmesi ve/veya ürünün talimatlara aykırı şekilde kullanılmasından kaynaklanan arıza veya bozulmalar hiçbir zaman Yasal Ürün Garantisi uygulama alanına girmez. Örneğin, aşağıdakiler Ürünle ilgili Yasal Garantinin kapsamı dışında kabul edilir:

• Çarpma, düşme, kazalar veya çarpışmalardan kaynaklı hasarlar, delinmeler.

• Uygun olmayan ortamlarda (ör.: yağış ve/veya çamur varken, neme veya aşırı ısı kaynaklarına maruz kalacak şekilde, kum veya diğer maddelerle temas halinde) kullanımdan, maruziyetten veya depolamadan kaynaklı hasarlar

• Yola çıkabilmesi için gereken ayarların ve/veya mekanik aksamda, mekanik disk frenlerde, gidonda, lastiklerde, vb. bakım yapılmamasından, hatalı kurulumdan ve/veya parçalar ve/veya bileşenlerin hatalı montajından kaynaklı hasarlar

• Kolay yıpranabilen malzemelerdeki doğal yıpranma: Mekanik disk frenler (ör.: balatalar, kaliperler, disk, kablolar), lastikler, platform, contalar, rulmanlar, led ışıklar ve lambalar, park ayağı, gidon, çamurluklar, lastik aksam (platform), kablo konektörlerinin kablo bağlantıları, çıkartmalar ve yapıştırıcılar, vb.

• Ürünün bakımının uygunsuz yapılması ve/veya bataryasının uygunsuz kullanılması.

• Ürünün parçalarının kurcalanması ve/veya zorlanması.

• Ürünün bakım veya parça değişikliği işlemlerinin yanlış veya yetersiz şekilde yapılması.

• Ürünün uygunsuz şekilde kullanılması (ör.: Aşırı yük, müsabakalarda ve/veya kar getiren ya da kiralama faaliyetler- inde kullanılması).

• Ürün üzerindeki bakım, onarım ve/veya müdahalelerin yetkili olmayan üçüncü taraarca yapılması.

• Alıcı tarafından yapıldığında Üründe nakliye kaynaklı hasarların olması.

• Orijinal olmayan yedek parçaların kullanılmasından kaynaklı hasarlar ve/veya kusurlar. Sizleri www.jeepurbanemobility.com/en/support/ sitesinde bulunan garanti şartlarının en güncel haline başvurmaya davet ediyoruz287

14. Bertaraa ilgili bilgiler

DİKKAT Ömürlerini tamamlamış elektrikli ve elektronik cihazların işlenmesi (Avrupa Birliği ülkelerinin tümünde ve ayrı toplama sistemine sahip diğer Avrupa sistemlerinde geçerlidir) Ürünün veya ambalajının üzerinde bulunan bu simge, ürünün normal evsel atık olarak kabul edilemeyeceği, bunun yerine atık elektrikli ve elektronik ekipmanın (AEEE) geri dönüştürülmesine özel bir toplama noktasına teslim edilmesi gerektiği anlamına gelir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, uygunsuz şekilde bertaraf edilmesi halinde doğabilecek çevre ve sağlık üzerindeki potansiyel olumsuz sonuçları önlemeye katkıda bulunacaksınız. Malzemelerin geri dönüştürülmesi doğa kaynaklarının korunmasına yardımcı olur. Bu ürünün geri dönüştürülmesi ve bertarafı konusunda atık bertarafına yönelik yerel hizmetlerle veya ürünü satın aldığınız satış noktasıyla iletişime geçebilirsiniz. Her durumda bertarafın satın alındığı ülkede yürürlükte olan mevzuata göre yapılması gerekmektedir. Özellikle tüketiciler AEEE'leri kentsel atıklarla birlikte bertaraf etmemek, bunun yerine iki şekilde teslim ederek bu tür atıkların ayrı toplanmasına katılmak zorundadırlar:

• Belediyeye ait Toplama Merkezlerinde (Çevreci alanlar, ekolojik bölümler olarak da anılır), doğrudan veya sunulduğu yerlerde belediyenin toplama hizmetleri aracılığıyla.

• Yeni elektrikli ve elektronik cihazların satış noktalarında. Burada küçük ebatlı (en uzun kenarı 25 cm'nin altında) olan AEEE ürünlerini ücretsiz teslim edebilirken, daha büyük boyutlu ürünlerde 1'e karşılık 1 şeklinde, yani eşdeğer işlevlere sahip yenisini satın alırken eskisini teslim edebilirsiniz. Ayrıca 1'e karşılık 1 yöntemi, AEEE ürününün boyutundan bağımsız olarak yeni EEE ürününün tüketici tarafından alındığı sırada daima mevcuttur. Elektrikli veya elektronik ekipmanın istismara dönük şekilde bertaraf edilmesi çevrenin korunması konusunda yürürlükte olan mevzuatta öngörülen yaptırımların uygulanmasına neden olabilir. AEEE ürünlerde pil veya akü varsa, bunlar çıkarılmalı ve özel ayrı toplamaya tabi tutulmalıdır. DİKKAT Tükenmiş pillerin işlenmesi (Avrupa Birliği ülkelerinin tümünde ve ayrı toplama sistemine sahip diğer Avrupa sistemlerinde geçerlidir) Ürünün veya ambalajının üzerinde bulunan bu simge, pilin normal evsel atık olarak kabul edilemeyeceğini bildirir. Bazı pil tiplerinde bu simge kimyasal simgesiyle birlikte kullanılabilir. Pil %0,0005'ten fazla cıva veya %0,004'ten fazla kurşun içeriyorsa, Cıva (Hg) veya Kurşun (Pb) kimyasal simgeleri de eklenir. Bu pillerin ve akülerin doğru şekilde bertaraf edilmesini sağlayarak, uygunsuz şekilde bertaraf edilmesi halinde doğabilecek çevre ve sağlık üzerindeki potansiyel olumsuz sonuçları önlemeye katkıda bulunacaksınız. Malzemelerin geri dönüştürülmesi doğa kaynaklarının korunmasına yardımcı olur. Güvenlik, performans ve verilerin korunması nedeniyle ürünlerin bir dahili pile/aküye sabit bağlantı gerektirdiği durumlarda bu yalnızca ehil teknik servis personeli tarafından değiştirilebilir. Ömrünü tamamladığında ürünü elektrikli ve elektronik ekipman bertarafına uygun toplama noktalarına teslim edin: Bu aynı zamanda içindeki pilin de doğru şekilde işleme tabi tutulmasını sağlayacaktır. Bu tükenen pillerin ve akülerin veya ürünün geri dönüştürülmesi ve bertarafı konusunda atık bertarafına yönelik yerel hizmetlerle veya ürünü satın aldığınız satış noktasıyla iletişime geçebilirsiniz. Her durumda bertarafın satın alındığı ülkede yürürlükte olan mevzuata göre yapılması gerekmektedir.288
