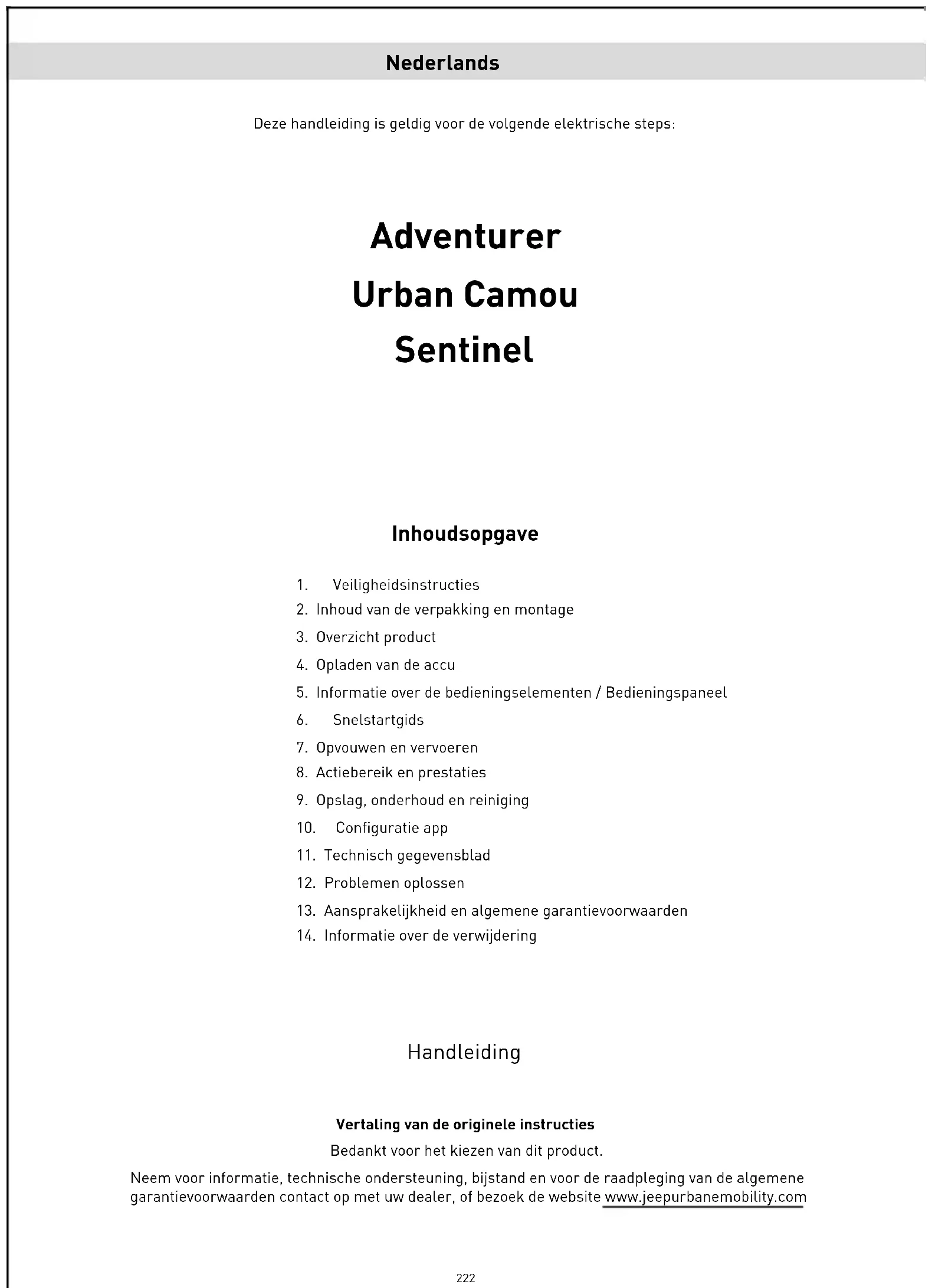

GEBRUIKSAANWIJZING Sentinel JEEP

1. Veiligheidsinstructies

2. Inhoud van de verpakking en montage

7. Opvouwen en vervoeren

8. Actiebereik en prestaties

9. Opslag, onderhoud en reiniging

13. Aansprakelijkheid en algemene garantievoorwaarden

14. Informatie over de verwijdering

1. Veiligheidsinstructies223

1. Veiligheidsinstructies

BELANGRIJK! Lees de volgende instructies aandachtig door alvorens het product te gebruiken. Bewaar deze handleiding voor toekomstig gebruik of voor nieuwe gebruikers. Neem de tijd om de basisprincipes van het gebruik te leren, om tijdens de eerste maanden van gebruik mogelijk ernstige ongevallen te voorkomen. Neem contact op met uw dealer voor ondersteuning inzake de correcte gebruikswijze van het product of om verwezen te worden naar een geschikte opleidingsorganisatie. De fabrikant wijst alle directe of indirecte aansprakelijkheid af voor een oneigenlijk gebruik van het product, de niet-naleving van de verkeersregels of de aanwijzingen van deze handleiding, ongevallen en geschillen veroorzaakt door de niet-naleving van de regelgeving en door illegale activiteiten. Dit product is bedoeld voor recreatieve doeleinden, het mag slechts door één persoon worden gebruikt en niet voor het vervoeren van personen. Daarom kan het niet door meer dan één persoon tegelijkertijd worden gebruikt. Wijzig op geen enkele wijze de gebruiksbestemming van het voertuig; dit product is niet geschikt voor het uitvoeren van stunts, wedstrijden, vervoer van voorwerpen, slepen van andere voertuigen of aanhangers. De elektrische step moet met de nodige voorzichtigheid worden gebruikt met inachtneming van de regels die zijn opgelegd door de verkeersregels van het land van circulatie om gevaren te vermijden voor uzelf en anderen. OPGELET Indicatieve ontwerpvoorschriften voor voertuigen: Model Elektrische Step Jeep Urban Camou Jeep Adventurer Jeep Sentinel Productcode zonder richtingaanwijzing JE-MO-210002 JE-MO-210001 - Productcode inclusief richtingaanwijzers JE-MO-210006 JE-MO-220003 JE-MO-210005 JE-MO-220002 JE-MO-210004 JE-MO-220001 MIN gewicht (Kg) 30 30 30 MAX gewicht (Kg) 100 100 100 *MIN leeftijd 14 14 14 *MAX leeftijd 65 65 65 MIN hoogte (cm) 120 120 120 MAX hoogte (cm) 200 200 200

• Vóór u het product gebruikt de geldende lokale voorschriften met betrekking tot de toegestane minimumleeftijd voor de bestuurder, de beperkingen op het type bestuurder dat het product mag gebruiken en het gebruik van dit type product en leef deze na. Het geluidsdrukniveau van de A-gewogen geluidsemissie is bij het oor van de bestuurder lager dan 70 dB (A). Grafische vorm van de veiligheidswaarschuwingen Voordeidenticatievandeveiligheidsberichtenindezehandleidingwordendevolgendegraschewaarschuwingssymbolen gebruikt. Deze symbolen vragen de aandacht van de lezer / gebruiker voor een correct en veilig gebruik van het product. OPGELET Let op Benadrukt de regels die in acht moeten worden genomen om beschadiging van het product en/of het ontstaan van gevaarli- jke situaties te voorkomen. GEVAAR Restrisico's Benadrukt de aanwezigheid van gevaren die restrisico’s veroorzaken waarop de gebruiker moet letten om persoonlijk letsel of materiële schade te voorkomen.224 Algemene waarschuwingen OPGELET Het is belangrijk dat u er zich van bewust bent, wanneer u zich op een openbare plaats of weg bevindt, en ook wanneer u de aanwijzingen van deze handleiding strikt naleeft, dat u niet immuun bent voor letsel veroorzaakt door overtredingen of ongepaste acties jegens andere voertuigen, obstakels of personen. Misbruik van het product of de niet-naleving van de aanwijzingen van deze handleiding kunnen ernstige schade veroorzaken. Dit product is een elektrisch voertuig. Hoe sneller u rijdt, hoe langer de remweg. Een noodstop op gladde, modderige, natte of ijzige wegen kan de wielen doen slippen en het evenwicht doen verliezen. Houd een geschikte snelheid aan en een veilige afstand tot andere voertuigen of voetgangers. Let met name op wanneer u op onbekende wegen rijdt. Vermijd om de standaard tijdens het gebruik van het product te openen: ernstig risico op persoonlijk letsel en beschadiging van het product. OPGELET Op nat wegdek neemt de remweg toe en neemt de grip aanzienlijk af ten opzichte van droog wegdek! Rij voorzichtig en houd voldoende afstand! Draag, omwille van uw veiligheid, altijd: een helm, kniebeschermers en elleboogbeschermers om uzelf te beschermen tegen vallen en letsel tijdens het rijden met het product. Als u het product uitleent, laat de bestuurder dan de veiligheidsuit- rusting dragen en leg hem het gebruik van het voertuig uit. Om letsel te voorkomen, mag het product niet worden uitgeleend aan personen die niet op de hoogte zijn van de gebruikswijze. Draag altijd schoenen voordat u het product gebruikt. Kinderen mogen niet met de step of een van de onderdelen ervan spelen. Ook mogen ze geen schoonmaak- of onder- houdswerkzaamheden uitvoeren. Let tijdens het rijden met het product op om kinderen en voetgangers niet te laten schrikken. Waarschuw ze met de bel indien u hen van achteren passeert en vertraag waarbij u de minimumsnelheid van 6 km/u aanhoudt. Aanwijzingen en waarschuwingen inzake het rijgedrag Omstandigheden Juist/beoogd gebruik Onjuist gebruik Bestuurders Een Meerdere personen, met kinderen of dieren. Veiligheidsuitrusting Helm,kniebeschermers,reecterendvest. Geen uitrusting. Controle voordat u gaat rijden Controleer voorafgaand aan het gebruik de remmen en hun eventuele slijtage, controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controleer de slijtage van de banden, de gasbediening, de richtingaanwijzers, de lampen en het laadniveau van de accu. Als er ongebruikelijke geluiden of storingen worden waargenomen, gebruik het product dan niet en neem contact op met uw dealer of met de erkende Technische Servicedienst. Het product nooit voorafgaand aan het gebruik controleren. Als er ongebruikelijke geluiden of storingen worden waargenomen, gebruik het product dan niet en neem contact op met uw dealer of met de Technische Servicedienst. Het product gebruiken in aanwezigheid van geluiden storingen. Het product duwen terwijl u loopt Geen gas geven. Op de gasbediening drukken. Duwen tijdens het lopen over zebrapaden Met het voertuig over zebrapaden rijden. In voetgangersgebieden indien niet uitgerust met de voetgangersmodus (6 km/uur) Met het voertuig rijden in voetgangers- gebieden, indien niet uitgerust met de voetgangersmodus (6 km/uur). In drukke gebieden. Met het voertuig rijden in drukke gebieden.225 Omstandigheden Juist/beoogd gebruik Onjuist gebruik Stilstaand De bestuurder van dit product moet in staat zijn om gemakkelijk beide voeten op de grond te plaatsen terwijl hij het stuur op een correcte hoogte vasthoudt. Niet in staat zijn het product stilstaand en in evenwicht te houden. Op het rijdende of stilstaande product gaan zitten. Rijden onder normale omstandigheden Geen voorwerpen hangend aan het stuur. Voorwerpen die aan het stuur worden opgehangen veroorzaken instabiliteit en kunnen tijdens het rijden en sturen hinder veroorzaken. Rijden met beide handen op het stuur. Rijden met één hand of zonder handen. Maak geen gebruik van apparatuur zoals telefoons, smartwatches, muziekspelers, oordoppen/koptelefoons. Apparatuur zoals telefoons, smartwatch- es, muziekspelers, oordoppen/koptele- foons gebruiken. Rijden met beide voeten comfortabel en veilig op de voetplaat. Rijden met één of twee voeten niet op de voetplaat. Het is verboden om het gewicht op het achterspatbord te plaatsen en te concentreren. Rijden met helm en beschermingsuitrusting. Rijden zonder helm en beschermingsuit- rusting. Rijden op gemakkelijk toegankelijke wegen, glad en compact, vermijd gebieden met veel verkeer of drukke gebieden: bijv.speciekeetspaden,oppervlakkenmet glad wegdek. Rijden op snelwegen, langeafstand- swegen. Rijden op drukke wegen. Rijden op de trottoirs. Rijden in drukke gebieden. Rijden op zeer oneffen wegen. Rijden in de nabijheid van: ravijnen, ber- men, havens, zee, meren en rivieren. Niet-naleving van de geldende regelgeving en de verkeersregels. Neem de plaatselijk geldende regelgeving en de verkeersregels in acht. Niet-naleving van de geldende regelgeving en de verkeersregels. Kijk altijd vooruit en let op voor alle nabij aan- wezige obstakels, voertuigen en voetgangers. Afgeleid worden tijdens het rijden. Zorg er bij het veranderen van richting voor dat u gezien wordt en verminder de snelheid. Plotseling van richting veranderen, bij hoge snelheid en zonder zich ervan verze- kerd te hebben dat u gezien wordt. In elk geval moet u op het traject anticiperen en de snelheid verminderen, met respect voor de verkeersregels en de meest kwetsbaren. Gelijktijdig remmen en door bochten sturen maakt het voertuig instabiel. Gebruik altijd de richtingaanwijzers, indien deze op het product aanwezig zijn. De richtingaanwijzers niet gebruiken. Rem af in aanwezigheid van voetgangers. Gas geven of de snelheid constant houden in aanwezigheid van voetgangers. Gebruik de voetgangersmodus in voetgangers- gebieden (6 km/uur). Zonder gebruik van de voetgangersmodus (6 km/uur) rijden in voetgangersgebieden. Waarschuw voor uw aanwezigheid met gebruik van de bel. Niet met de bel waarschuwen voor uw aanwezigheid. Oneffen wegomstan- digheden: verkeers- drempels/trappen/ oneffen wegdek Rijden met matige snelheid. Rijden met hoge snelheid. Buig de knieën enigszins voor een beterde schokabsorptie bij het rijden over oneffenheden. Gas geven op hobbels en verkeersdrem- pels, trappen afdalen, over obstakels springen, trottoirs opklimmen, stijf rijden.226 Omstandigheden Juist/beoogd gebruik Onjuist gebruik Gedrag: in bochten, afdaliungen, nabij aanwezige obstakels, voertuigen en voet- gangers Handhaaf een veilige afstand. De veilige afstand niet in acht nemen. Stoppen met gas geven. Remmen en vertragen. Gas geven. Rijd met matige snelheid en rem op veilige wijze. Rijden bij hoge snelheid, plotseling remmen. Let op voor portieren en andere op hoogte aanwezige obstakels. Onder obstakels op hoogte doorrijden. Zichtomstandigheden Rijd alleen als er voldoende licht is om veilig te kunnen rijden. In geval van rijden bij ongunstige lichtomstandigheden (vanaf een half uur na zonsondergang, gedurende de gehele duistere periode en ook overdag wanneer de weersom- standigheden het zicht op de weg belemmeren, tijdens het rijden in tunnels), moet de verlichting van het product worden ingeschakeld en moet ugebruikmakenvaneenreecterendvestof reecterendebretels. Rijden bij ongunstige lichtomstan- digheden met uitgeschakelde verlichting enzondergebruikvaneenreecterend vestofreecterendebretels. Weersomstan- digheden Rijden onder optimale weersomstandigheden (geen regen). Rijden bij ongunstige weersomstan- digheden: in de regen, sneeuw, in aanwezigheid van ijs of modder op de weg, harde wind, in geval van mist. Parkeren In speciale gebieden, zonder hinder voor het verkeer van voertuigen en voetgangers. Overal, met hinder voor het verkeer van voertuigen en voetgangers. Op vlakke oppervlakken, na controle van de stabiliteit. Op oneffen oppervlakken, zonder de stabiliteit gecontroleerd te hebben. Schakel het product uit en gebruik altijd een anti-diefstalsysteem. Gebruik de meegeleverde standaard. Het product ingeschakeld laten, onbe- heerd en zonder een anti-diefstalsysteem. Extreme sporten/ acrobatiek beoefenen NEE JA. Rijden in de nabijheid van: ravijnen, ber- men, havens, zee, meren en rivieren. Door plassen heen rijden. Wedstrijd rijden met andere voertuigen. Het product onder- werpen aan sterke schokken NEE JA. dingen of personen overgooien, vanaf trappen of vanaf hoogte springen. Wat te doen na een val: Controleer of de gasbediening correct functioneert. Hiervoor moet meerdere keren gas worden gegeven en gas terug worden genomen. Controleer altijd of de remmen correct functioneren. Om dit te doen, stapt u van het voertuig af en duwt u het vooruit en remt u om zeker te zijn dat het op de commando's reageert. Controleer of alle onderdelen van het voertuig zich op hun plaats bevinden en veilig bevestigd zijn. Controleer de slijtage en de spanning van de banden (zie de zijkant van de band voor de aanbevolen waarde). Controleer de slijtage van remmen en kabels. GEVAAR De remmen kunnen tijdens het gebruik heet worden. Raak ze niet aan na gebruik.

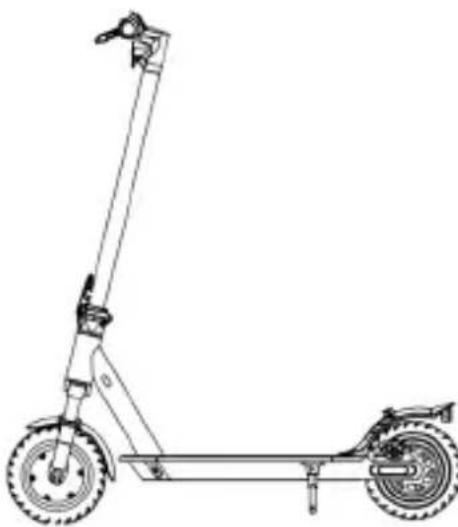

2. Inhoud van de verpakking en montage227

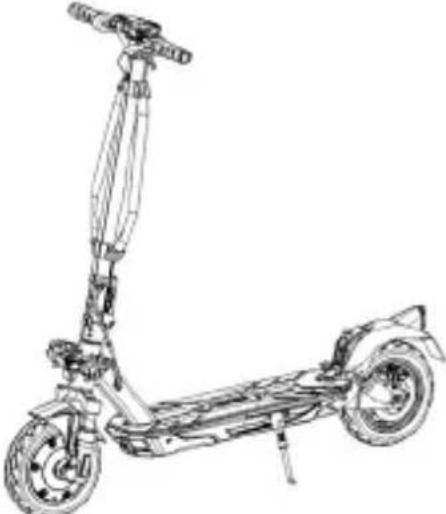

Gemonteerd product, het stuur moet geïnstalleerd worden met de in de verpakking bijgeleverde schroeven. Model Referentieafbeelding In de verpakking Montage stuur Adventurer Urban Camou 1x Inbussleutel 1x Acculader 4x Schroeven stuur 1x Binnenband 4x Stickers 1x Schroefafdekplaatje 1x Transporthaak 1x Adapter voor het oppompen van banden Volg de stappen in de volgende paragraaf voor de juiste montage van de onderdelen die op de afbeelding zijn weergegeven. Sentinel 1x Inbussleutel 1x Acculader 4x Schroeven stuur 1x Binnenband 4x Stickers 1x Adapter voor het oppompen van banden Plaats de 4 schroeven handmatig zonder ze vast te draaien. Gebruik vervolgens de meegeleverde inbussleutel om ze vast te draaien en het stuur vast te zetten. Stappen: Urban Camou / Adventurer:

• Open de doos en verwijder de bovenste verpakking.

• Verhoog de stuurpen en steek het stuur erin en let op dat de kabels niet geplet worden.

• Zet de stuurpen vast door de vergrendelingshendel in te klappen. Duw de veiligheidsring van het vouwmechanisme omlaag.

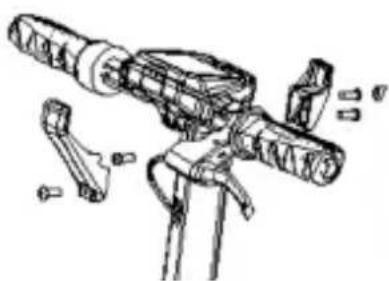

• Plaats de haak aan de binnenkant van de stuurpen en steek de 2 schroeven (met verkleinde kop) erin zonder ze aan te draaien.

• Steek de schroef (verkleinde kop) in het eerste gat aan de andere kant van de stuurpen.

• Draai de 3 zojuist geplaatste schroeven vast.

• Plaats het schroefafdekplaatje tussen het overgebleven gat en de displayafdekking, steek de schroef (grote kop) erin en draai hem net vast genoeg, om het plaatje niet te beschadigen.

• Neem het product uit de verpakking, open de standaard en controleer de stabiliteit van het product.

• Stel het sluitingsmechanisme van de stuurpen af (indien noodzakelijk*).

• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde).

• Open de doos en verwijder de bovenste verpakking.

• Open de stuurpen en zet deze vast door de hendel van het sluitingsmechanisme in te klappen.

• Sluit de voedingskabel van het display aan op de hoofdbedrading (indien nodig).

• Installeer het stuur op de stuurpen, let daarbij op de kabels en steek de 4 schroeven erin en draai ze vast met de inbussleutel.

• Haal het product uit de verpakking

• Open de standaard en controleer de stabiliteit van het product

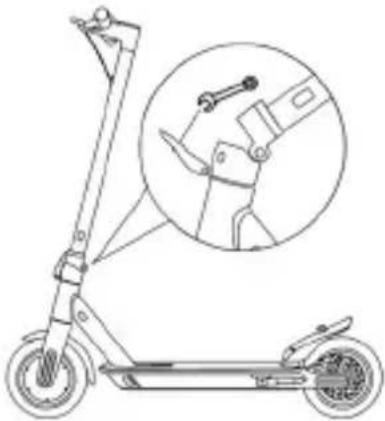

• Stel het sluitingsmechanisme van de stuurpen af (indien noodzakelijk)**. Model Referentieafbeelding * Afstelling Adventurer Urban Camou Er zit een inbusschroef aan de buitenkant van het mechanisme. Als de stuurpen na het sluiten onstabiel wordt, stelt u de schroef van het mechanisme bij door hem zo nodig strakker of losser te draaien om de stabiliteit van de stuurpen te vergroten. Sentinel In de hendel van het vergrendelingsmechanisme zit een zeskan- tige schroef. Als de stuurpen na het sluiten onstabiel wordt, stelt u de schroef van het mechanisme bij door hem zo nodig strakker of losser te draaien om de stabiliteit van de stuurpen te vergroten. OPGELET Monteer het product op correcte wijze. In geval er tijdens de montage fabricagefouten worden vastgesteld, er sprake is van onduidelijke stappen of van moeilijkheden bij de montage of de afstelling, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.jeepurbanemobility.com. Gebruik geen accessoires en/of aanvullende onderdelen die niet door de fabrikant zijn goedgekeurd. Houd kinderen uit de buurt van plastic delen (inclusief verpakkingsmateriaal) en kleine onderdelen die een verstikkings- gevaar vormen. Hetisverbodenomhetproductenzijnonderdelenopenigewijzetewijzigenofomtebouwen:ditkandeefciëntieende structuur aantasten en schade veroorzaken. Verwijder eventuele scherpe randen die veroorzaakt worden door een onei- genlijk gebruik, breuk of beschadiging van het product. Als er eventuele fabricagefouten, abnormale geluiden of storingen worden vastgesteld, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.jeepurbanemobility.com.

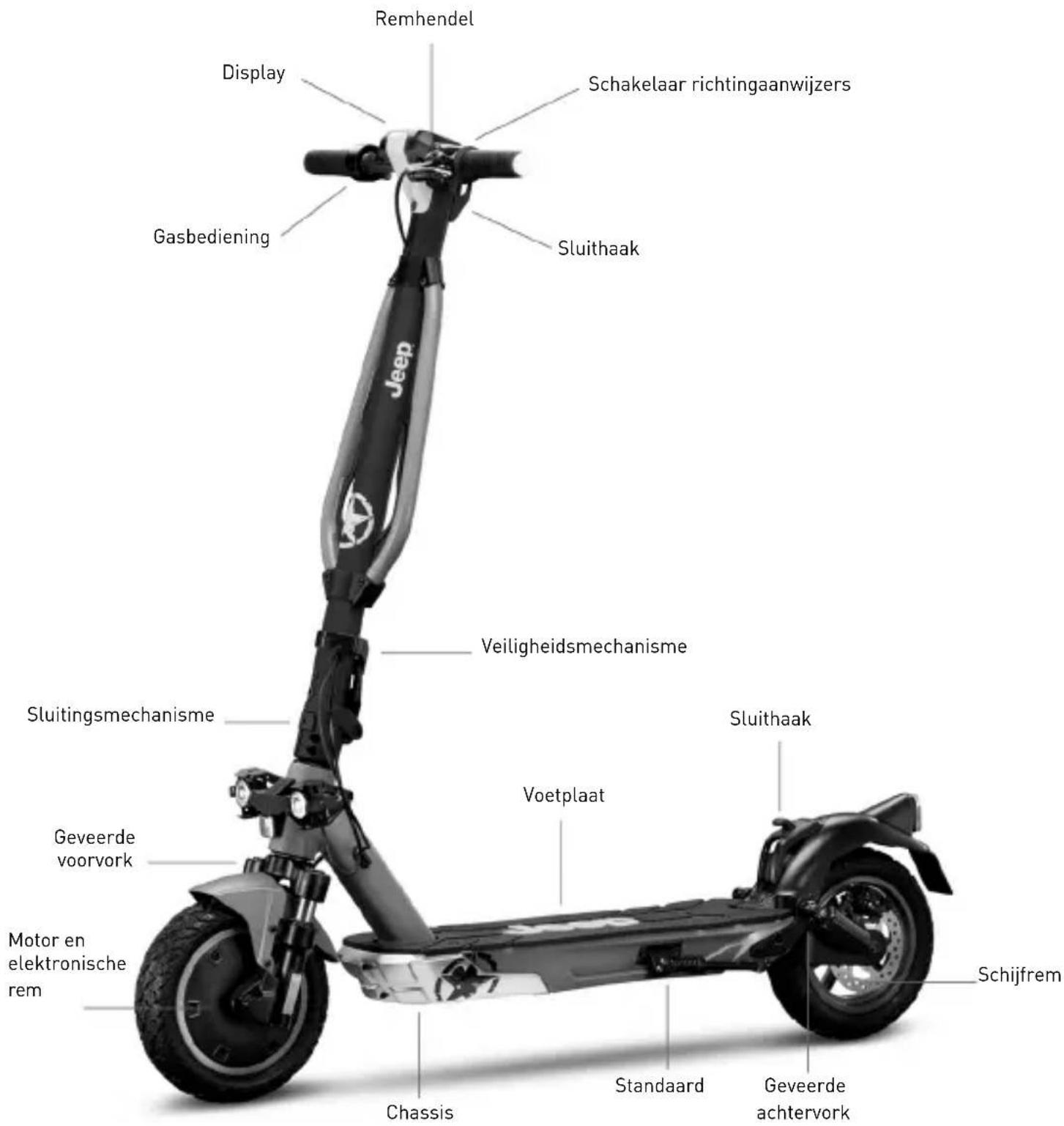

Met het oog op de voortdurende technologische ontwikkeling behoudt de fabrikant zich het recht voor om het product zonder voorafgaande kennisgeving bij te werken, zonder dat deze handleiding automatisch wordt bijgewerkt. Ga voor informatie en de herzieningen van deze handleiding naar de website www.jeepurbanemobility.com Adventurer / Urban Camou Gasbediening Schijfrem Sluithaak Schakelaar richtingaanwijzers Remhendel Display Sluithaak Voetplaat Standaard Geveerde achtervork Chassis Veiligheidsmechanisme Sluitingsmechanisme Motor en elektronische rem Geveerde voorvork230 Sentinel Sluithaak Achterspatbord Schakelaar richtingaanwijzers Remhendel Voetplaat Standaard Schijfrem Achterlicht Oplaadaansluiting Veiligheidsmechanisme Sluitingsmechanisme Motor en elektronische rem Gasbediening Voorlicht Sluithaak Display Geveerde voorvork231 Achterlicht OPGELET Voorafgaand aan het eerste gebruik moet de accu naar 100% worden opgeladen. Zorg ervoor dat het product, de acculader en de oplaadaansluiting droog zijn. Aanwijzingen

1. Open de standaard

2. Schakel de step uit

Model Referentieafbeelding Aanwijzingen Adventurer Urban Camou Sentinel - Verwijder de rubberen dop van de op- laadaansluiting. - Sluit de acculader aan op het stopcontact en vervolgens op de oplaadaansluiting. - Wanneer het product volledig is opgeladen, gaat het lampje van de acculader over van rood (opladen bezig) naar groen (opladen voltooid). - Na het opladen de acculader loskoppelen van het voertuig en de rubberen afdekking terugplaatsen. - Koppel de acculader los van het stopcontact. Zet de step niet aan terwijl hij aan het opladen is. OPGELET Het rode lampje op de voedingslading wordt groen wanneer het opladen is voltooid. OPGELET Gebruik UITSLUITEND de meegeleverde acculader om dit product op te laden Model Model acculader Uitgangsspanning Oplaadtijd Adventurer HVE063-4200150 42V – 1.5A 7 uur Urban Camou HVE126-5460200 54,6V – 2.0A 5 uur Sentinel XHK-916-42015 42V – 1.5A 5 uur Het gebruik van een ander type acculader kan het product beschadigen of eventuele andere risico’s veroorzaken. Laad het product nooit op zonder toezicht. Schakel het product nooit in tijdens het opladen. Laad de accu na elk gebruik volledig op om de levensduur ervan te verlengen. Laad het product niet onmiddellijk na gebruik op. Laat het product een uur afkoelen voordat u het oplaadt.

4. Opladen van de accu232

Het product mag niet gedurende lange perioden worden opgeladen. Overladen vermindert de levensduur van de accu en veroorzaakt eventuele andere risico’s. Aangeraden wordt om ervoor te zorgen dat het product niet volledig wordt ontladen, om beschadiging van de accu te voorkomen. Schade veroorzaakt door de step lange tijd niet op te laden is onomkeerbaar en wordt niet gedekt door de beperkte garantie. Als er eenmaal schade is ontstaan, kan de accu niet meer opgeladen worden (het is verboden om de accu te laten demon- terendoorniet-gekwaliceerdpersoneel:ditzouelektrischeschokken,kortsluitingenofzelfsongevallenvanaanzienlijke omvang tot gevolg kunnen hebben). Als uzelf gedurende een bepaalde periode afwezig bent, bijvoorbeeld voor een vakantie, en u het product toevertrouwd aan derden, laat het product dan gedeeltelijk opgeladen (laadniveau van ongeveer 20-50%), maar niet volledig opgeladen. Verricht regelmatig een visuele controle van de acculader en de kabels van de acculader. Indien de kabel van de oplader duidelijke schade heeft, gebruik deze dan niet om verdere schade en/of gevaar te voorkomen. Neem contact met ons op voor de vervanging ervan. Waarschuwingen inzake de accu De accu bestaat uit lithiumioncellen en chemische elementen die gevaarlijk zijn voor de gezondheid en het milieu. Gebruik het product niet als er geuren, stoffen of overmatige warmte wordt afgegeven. Gooi het product of de accu niet weg met het huisvuil. De eindgebruiker is er verantwoordelijk voor dat de elektrische en elektronische apparatuur en de accu's in overeenstemming met alle geldende normen wordt verwijderd. Vermijd om gebruikte, defecte en/of niet-originele accu’s van andere modellen of merken te gebruiken. GEVAAR Laat de accu niet in de buurt van vuur of warmtebronnen. Risico op brand en explosie. De accu mag niet geopend of gedemonteerd worden en vermijd ertegen te stoten, hem te laten vallen, te doorboren of er voorwerpen op te bevestigen. Eventueel door de accu afgegeven stoffen mogen niet worden aangeraakt omdat ze gevaarlijk zijn. Voorkom dat kinderen of dieren de accu aanraken. Laat de accu niet overladen en vermijd kortsluitingen. Risico op brand en explosie. De accu mag niet in water worden ondergedompeld of aan water, regen of andere vloeistoffen worden blootgesteld. Stel de accu niet bloot aan direct zonlicht, overmatige hitte of kou (laat het product of de accu, bijvoorbeeld, niet achter in een auto die langdurig wordt blootgesteld aan direct zonlicht), aan omgevingen met explosieve gassen of vuur. Vervoer en bewaar de accu niet samen met metalen voorwerpen zoals haarspelden, halskettingen, enz. Het contact tussen metalen voorwerpen en de accu kan kortsluitingen veroorzaken en dientengevolge persoonlijk letsel of de dood.

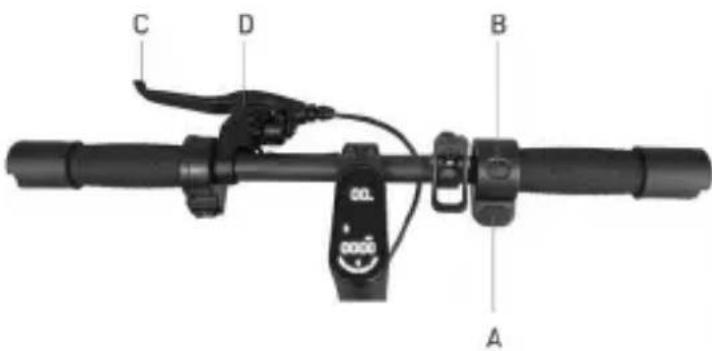

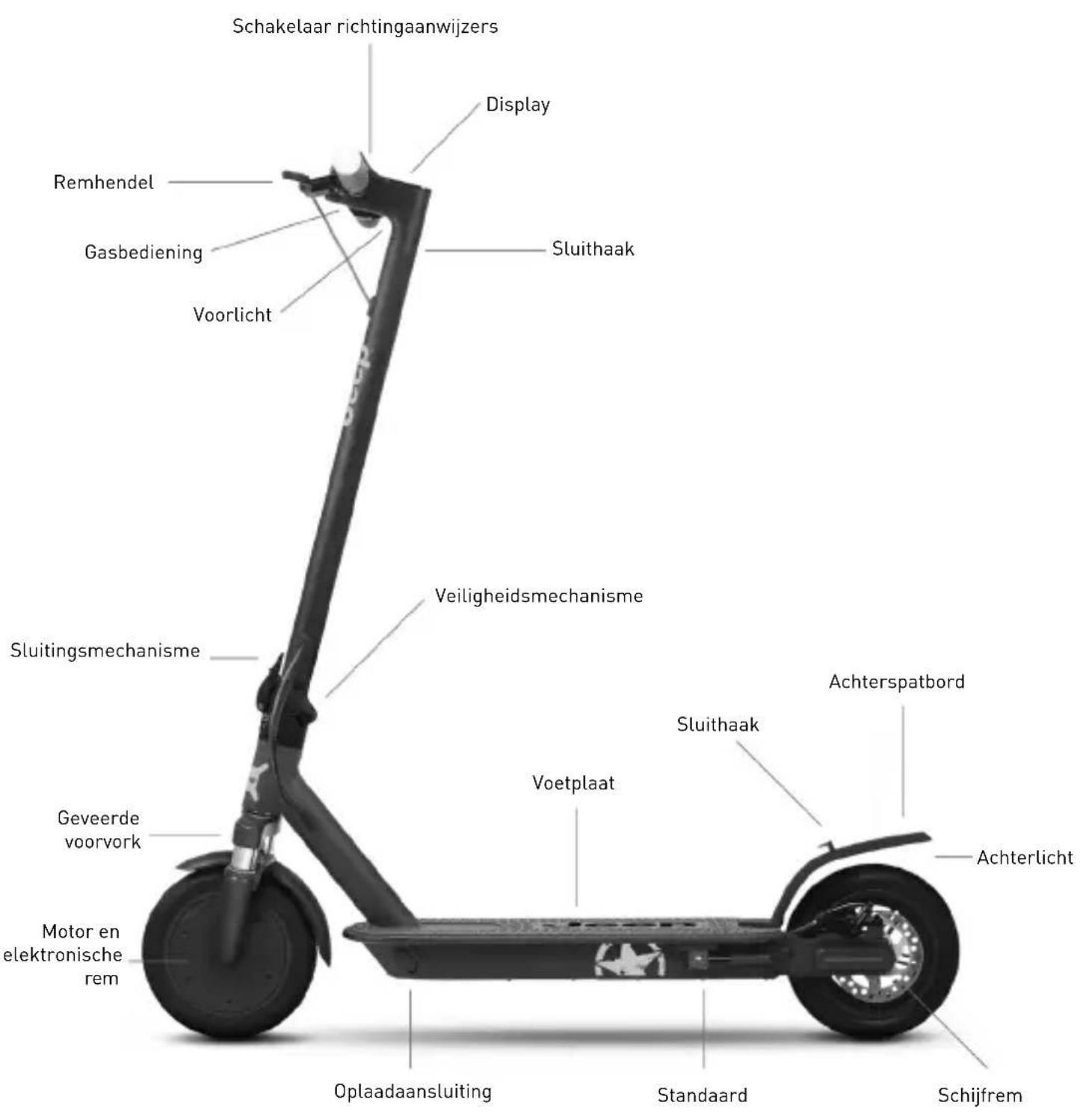

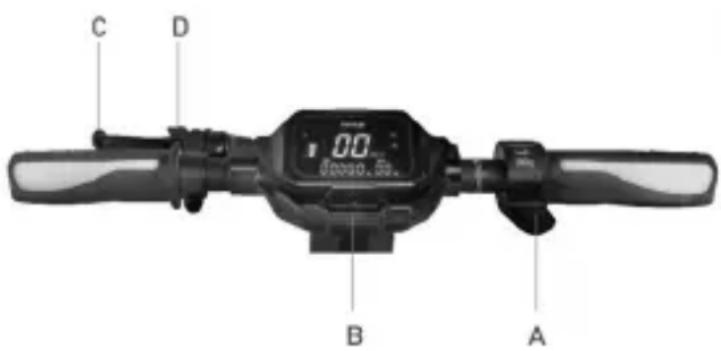

5. Informatie over de bedieningselementen / Bedieningspaneel

Model Afbeelding Beschrijving Adven- turer Urban Camou

Aan/uit-knop: indrukken om het product aan/uit te zetten.

Snelheidsniveau wijzigen: druk 2 keer op de knop (B) om het gewenste niveau te selecteren.

Koplampen: druk 1 keer op de knop om ze aan/uit te zetten.

Bel: druk de hendel 1 keer in om hem te bedienen.233 Sentinel

Bel: druk de hendel 1 keer in om hem te bedienen.

Aan/uit-knop: indrukken om het product aan/uit te zetten.

Snelheidsniveau wijzigen: druk 2 keer om het gewenste niveau te selecteren.

Koplampen: druk 1 keer op de knop om ze aan/uit te zetten.

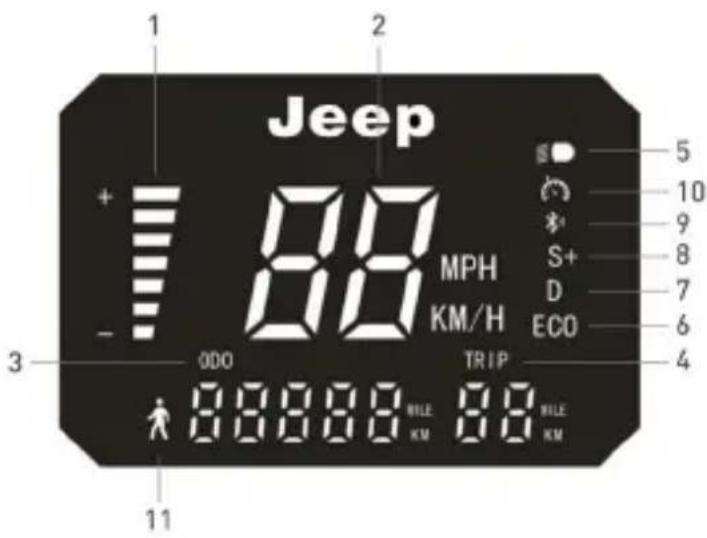

Bel: druk de hendel 1 keer in om hem te bedienen. Model Referentieafbeelding Symbolen Adventurer Urban Camou

1. Laadniveau accu: Geeft de resteren-

de lading van de accu aan.

2. Snelheidsmeter: Geeft de actuele

snelheid van het voertuig aan.

3. ODO: Totale afgelegde afstand.

4. TRIP: Afstand van de enkele rit.

5. Koplampen: Indicatielampje voor de

phone verbinding beschikbaar.

10. Cruisecontrol: Handhaving van de

snelheid. Wordt geactiveerd nadat dezelfde snelheid voor enkele seconden worden aangehouden. Het display laat een korte pieptoon horen.

11. Voetgangersmodus: hulp bij

het duwen van het voertuig met knipperend achterlicht.234 Sentinel

1. Snelheidsmeter: Geeft de actuele

snelheid van het voertuig aan.

5. Voetgangersmodus: hulp bij het

duwen van het voertuig met knip- perend achterlicht.

6. Koplampen: Indicatielampje voor de

snelheid. Wordt geactiveerd nadat dezelfde snelheid voor enkele seconden worden aangehouden. Het display laat een korte pieptoon horen.

8. ODO: Totale afgelegde afstand.

9. TRIP: Afstand van de enkele rit.

10. Laadniveau accu: Geeft de rester-

ende lading van de accu aan. Richtingaanwijzers (indien aanwezig) Modellen* Adven- turer Urban Camou Bediening: Op modellen waar ze aanwezig zijn, bevinden de richtingaanwijzers zich aan het uiteinde van het stuur (rechts en links). Richtingaanwijzers worden gebruikt om elke richtingsverandering tijdens het rijden onmiddellijk te signaleren. OPGELET Controleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers. Sentinel Richtingaanwijzers worden gebruikt om elke richtingsverandering tijdens het rijden onmiddellijk te signaleren. OPGELET Controleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers.235

• Laad het product voor het eerste gebruik 100% op.

• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde). In het geval het product er niet in slaagt om ten minste 60% van het opgegeven aantal kilometers te bereiken of gedurende de eerste 3 maanden van gebruik niet de maximale snelheid bereikt, is het waarschijnlijk dat de banden gedeeltelijk zijn leeggelopen: herstel de bandenspanning naar de aanbevolen waarde.

• Plaats het product op een vlakke ondergrond.

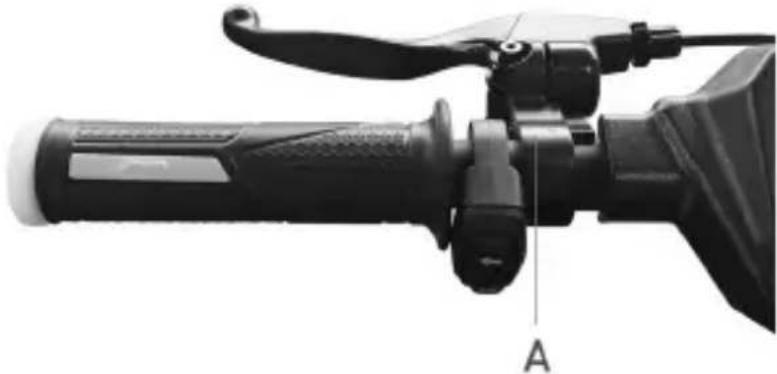

• Houd het stuur stevig met beide handen vast. Stap met één voet op de voetplaat en gebruik de andere voet om uzelf een zacht duwtje te geven en geef gas. OPGELET Functie Zero Start: de gasbediening wordt geactiveerd wanneer de rijsnelheid de 3 km/uur overschrijdt. Om veiligheidsredenen is het product aanvankelijk ingesteld om start vanuit de stilstand te voorkomen.

• Tijdens het rijden moet het lichaam bij het maken van bochten in de rijrichting worden gekanteld en moet het stuur langzaam gedraaid worden.

• Laat, om het product te stoppen, de gasbediening los en knijp de remhendels

• Voordat u afstapt, moet het product eerst volledig tot stilstand komen. Van de rijdende step afstappen kan letsel vero- orzaken.

• Controleer voorafgaand aan het gebruik de remmen en hun eventuele slijtage, controleer de bandenspanning (zie de zi- jkant van de band voor de aanbevolen waarde), controleer de slijtage van de banden, de gasbediening en het laadniveau van de accu. Afstelling remhendels Adventurer / Urban Camou Aanwijzingen De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien. Sentinel Aanwijzingen De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien.

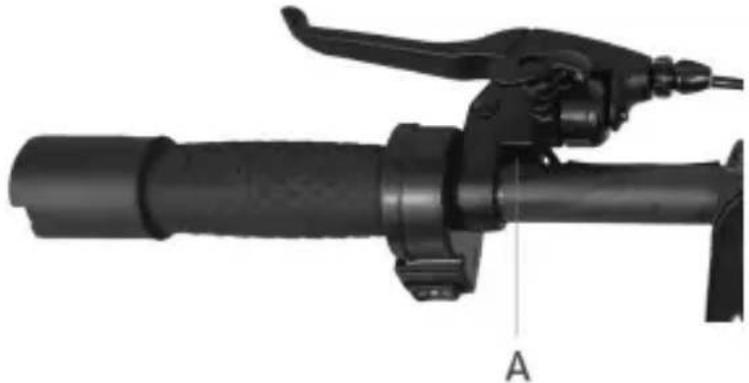

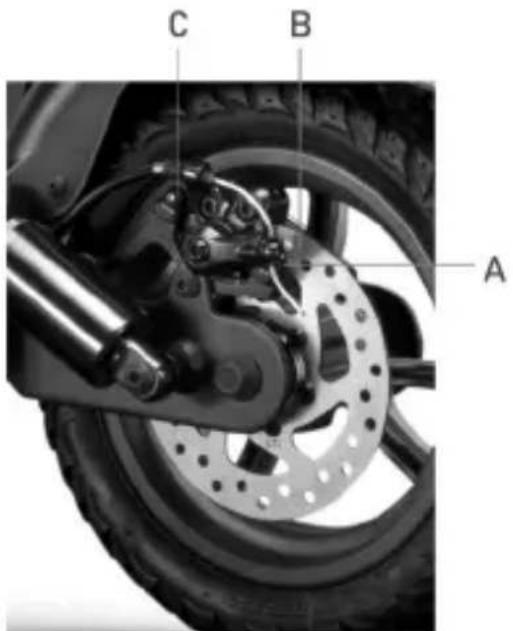

Model Afbeeldingen Aanwijzingen Adventurer Urban Camou Sentinel Gebruik, in geval de rem te strak of te ontspannen is, de inbussleutel om de schroef (A) los te draaien; pas vervolgens de remkabel aan (kort de remkabel naar boven in indien te strak, of trek de remkabel omlaag indien te ontspannen); scherp ten- slotte de schroef (A) weer aan. Controleer de correcte uitlijning tussen de remklauw en de schijfrem. Gebruik de schroeven (B) en (C) om de positie/uitlijning op de schijf aan te passen indien nodig.

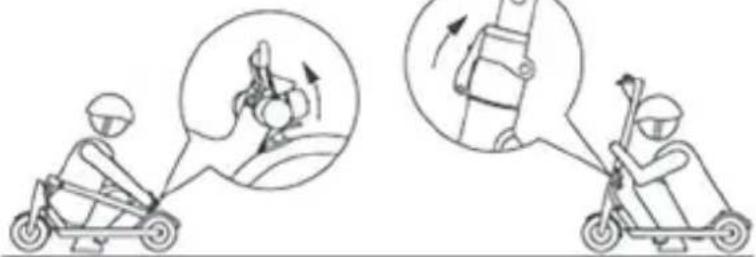

7. Opvouwen en vervoeren

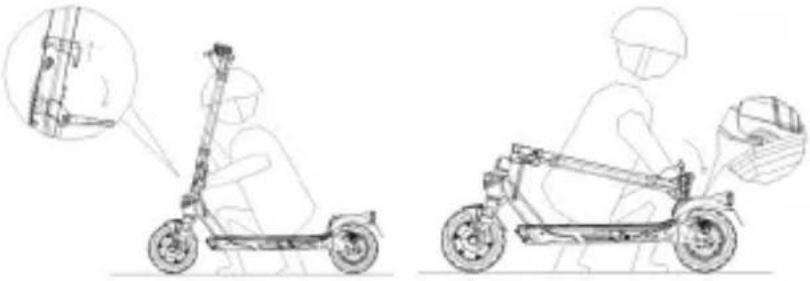

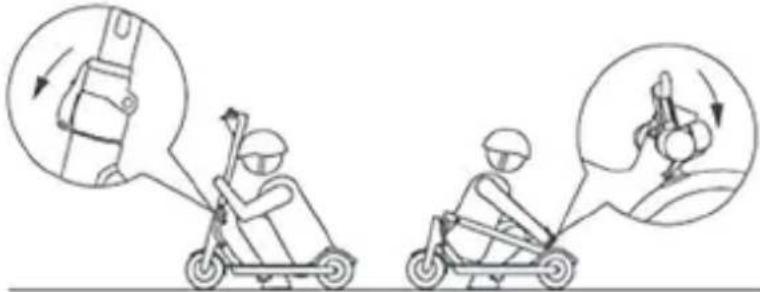

Zorg ervoor dat de elektrische step is uitgeschakeld. Houd de stuurpen met uw hand vast, trek aan de hendel, klap de stuurpen naar de voetplaat en klik vast. Adventurer / Urban Camou Aanwijzingen OPGELET Na het inklappen tilt u de stuurpen op terwijl u deze met één of beide handen vasthoudt. Zorg ervoor dat u het product tijdens het vervoer stevig vasthoudt. Als u er niet zeker van bent dat u het gewicht van het product kunt dragen, ga dan niet verder met het vervoer met geheven product. Het plotseling vallende product kan ernstig letsel veroorzaken, naast de beschadiging van het product zelf. Sentinel237

7. Opvouwen en vervoeren

Het maximale actiebereik en de prestaties van het voertuig zijn afhankelijk van verschillende variabelen: Ondergrond: bij rijden op gladde wegdekken zijn een groter actiebereik en hogere prestaties mogelijk dan bij rijden op oneffen en hellende wegen. Gewicht van de gebruiker: hoe zwaarder de gebruiker, hoe korter het actiebereik en hoe lager de prestaties van het voertuig. Temperatuur: met de step rijden in een zeer koude of warme omgeving zal van invloed zijn op het actiebereik en de prestaties. Snelheid en rijstijl: soepel en constant rijden zorgt voor een groter actiebereik. Voortdurend gas geven, afremmen en sturen zullen het actiebereik aanzienlijk verminderen. Het laagste snelheidsniveau zal het actiebereik vergroten. Onderhoud: tijdig opladen, correct onderhoud en de regelmatige controle van de bandenspanning zullen het actiebereik vergroten en garanderen constante prestaties. Het laadniveau van de accu is van invloed op de prestaties: hoe lager het laadniveau, hoe lager de prestaties voor wat betreft de snelheid, vooral in geval van heuvels.

8. Actiebereik en prestaties

9. Opslag, onderhoud en reiniging

OPGELET Vlekken op het chassis van het product kunnen verwijderd worden met een vochtige doek. Breng op hardnekkige vlekken milde zeep aan, gebruik een borsteltje en reinig vervolgens met een vochtige doek. Krassen op de plastic onderdelen kunnen verwijderd worden met schuurpapier of een ander schurend materiaal. Gebruik voor de reiniging van het product geen alcohol, benzine, kerosine of andere corrosieve en vluchtige chemische oplosmiddelen om ernstige beschadiging te voorkomen. Was het product niet met de hogedrukreiniger. Voordat het product wordt gereinigd, moet het worden uitgeschakeld, de laadkabel worden losgekoppeld en de rubberen dop gesloten worden omdat het binnendringen van water zou kunnen leiden tot elektrische schokken of andere ernstige problemen. Het binnendringen van water in de accu kan lei- den tot beschadiging van de interne circuits, brand- en explosiegevaar. Als u twijfelt of er water in de accu is binnengedron- gen, staak dan onmiddellijk het gebruik van de accu en laat hem controleren door de technische servicedienst of de dealer. Als het product niet wordt gebruikt, bewaar het dan op een droger en koele plaats binnen. Vermijd om het product langdurig buiten of in de auto te bewaren. Sterk zonlicht, te hoge en te lage temperaturen versnellen de veroudering van de handen en beïnvloeden de levensduur van zowel het product als de accu. Stel de step niet bloot aan regen of water, dompel hem niet onder in water en vermijd hem met water te wassen. Controleer regelmatig de aanscherping van de verschillende vastgeschroefde elementen, in het bijzonder de assen van de wielen, het opvouw-/vervoerssysteem, het stuursysteem, het remsysteem; controleer ook de goede conditie van het chassis, devorkenendevering.Demoerenenalleanderezelfspannendebevestigingselementenkunnenhunefciëntieverliezenen moeten derhalve regelmatig gecontroleerd en aangescherpt worden. Zoals geldt voor alle mechanische componenten, is ook dit product onderhevig aan slijtage en zware belasting. Verschillende materialen en componenten kunnen op verschillende wijze reageren op slijtage en stressvermoeidheid. Als de nuttige levensduur van een onderdeel eventueel wordt overschreden, zou het plotseling kunnen breken en letsel voor de bestuurder kunnen veroorzaken. Alle vormen van barsten, krassen of verkleuringen op plekken die veel belast worden, geven aan dat de levensduur van het onderdeel is bereikt en dat het derhalve vervangen moet worden. Controleer de staat van slijtage van de banden: er mag geen sprake van sneden, scheuren, vreemde voorwerpen, abnormale zwellingen, gebrek aan onderdelen of andere schade zijn. Probeer niet het product zelf te demonteren of te repareren. De vervanging van alle onderdelen van de step moet worden uitgevoerd door de technische servicedienst; neem voor meer informatie contact op met uw dealer of ga naar de website www.jeepurbanemobility.com238 Dit product kan gekoppeld worden aan de Jeep e-mobility app. Met de app kunt u het product rechtstreeks vanaf uw smartphone bedienen. Open de app en volg de instructies. OPGELET De app kan verschillende machtigingen vereisen om de app te gebruiken en te bedienen. De versie van de app kan zijn bijgewerkt door uw app-service. Wij raden u aan om voortdurend de app-updates te controler- en op nieuwe functies en altijd de nieuwste app-release op uw apparaat te installeren. Gebruik uw toestel niet tijdens het rijden.

10. Configuratie app239

Algemene informatie Adventurer Urban Camou Sentinel Chassis magnesiumlegering magnesiumlegering aluminium en staal Vering voor en achter voor en achter voor Snelheid JE-MO-210001 JE-MO-210005 JE-MO-220002 JE-MO-210002 JE-MO-210006 JE-MO-220003 JE-MO-210004 JE-MO-220001 Pion: ≤ 6km/uur L2: ≤ 15km/uur L3: ≤ 20km/uur L4: ≤ 25km/uur (max snelheid) * Pion: ≤ 6km/uur L2: ≤ 10km/uur L3: ≤ 15km/uur L4: ≤ 20km/uur (max snelheid) * Pion: ≤ 6km/uur L2: ≤ 15km/uur L3: ≤ 20km/uur L4: ≤ 25km/uur (max snelheid) * Pion: ≤ 6km/uur L2: ≤ 10km/uur L3: ≤ 15km/uur L4: ≤ 20km/uur (max snelheid) * Pion: ≤ 6km/uur L2: ≤ 10km/uur L3: ≤ 20km/uur L4: ≤ 25km/uur (max snelheid) * Pion: ≤ 6km/uur L2: ≤ 10km/uur L3: ≤ 15km/uur L4: ≤ 20km/uur (max snelheid) * Maximale helling** 18% 26% 18% Remmen Elektronische rem voor en schijfrem achter Elektronische rem voor en schijfrem achter Elektronische rem voor en schijfrem achter Banden Afmeting: 10” tubeless Druk: 44PSI/3BAR Afmeting: 10” tubeless Druk: 44PSI/3BAR Afmeting: 8.5” per binnenband Druk: 50PSI/3.5BAR Maximale belasting 100 kg 100 kg 100 kg Bestuurder Controleer de regelgeving van kracht in uw land Bedrijfstemperatuur -5°C / 45°C -5°C / 45°C -0°C / 45°C Beschermingsniveau

Oplaadtijd ongeveer 7 uur ongeveer 5 uur ongeveer 5 uur Actiebereik** tot 40km tot 45km tot 25km Elektrisch systeem Nominaal vermogen motor ≤ 0.35kW; 350W Brushless ≤ 0.5Kw; 500W Brushless ≤ 0.35kW; 350W Brushless Maximaal vermogen motor 0.515Kw; 515W 0.7Kw; 700W 0,515kW; 515W Display 3.5" led 3.5" led Geïntegreerde led Accu 36V 10.4Ah 374Wh 48V 9.6Ah 461Wh 36V 7.5Ah 270Wh Laagspanningsbeveiliging 30V ± 0.5V 40V ± 0.5V 31V ± 1V Stroomlimiet 18A 18A 18A Kers Ja Ja Ja Lampen LED voor en achter LED voor en achter LED voor en achter Functies Bluetooth met app Bluetooth met app Bluetooth met app Maten Nettogewicht 18,5 kg 19,5 kg 12,9 kg Brutogewicht 22,8 kg 23,8 kg 15.4Kg Afmetingen geopend product 1195 x 473 x 1168 mm 1195 x 473 x 1168 mm 1060 x 480 x 1190 Afmetingen gesloten product 1195 x 473 x 515 mm 1195 x 473 x 515 mm 1060 x 480 x 480 Afmetingen verpakking 1230 x 210 x 535 mm 1230 x 210 x 535 mm 1090 x 175 x 590

• Respecteer altijd de verkeersregels en de geldende voorschriften in het land van gebruik. ** Onderhevig aan variaties afhankelijk van het gewicht van de bestuurder, de wegomstandigheden en de temperatuur.

11. Technisch gegevensblad240

Probleem Oorzaak Oplossing De motor functioneert niet Elektrisch probleem, aanwezigheid foutcode Vraag om technische hulp Het aandrijfwiel draait niet Problemen van de remmen Stel de remmen af, als het probleem aan- houdt, vraag dan om technische hulp De motor is geblokkeerd Controleer de correcte aanscherping van het wiel, controleer, zonder het voertuig in te schakelen, of het wiel draait. Als het probleem aanhoudt, vraag dan om technische hulp De motor wordt tijdens de werking uitgeschakeld Oververhitting van de motor Stop het voertuig en wacht tot de motor is afgekoeld Aanwezigheid van een foutcode Vraag om technische hulp Na het opladen gaat het product niet aan of schakelt het na een paar kilometer uit. De accu is beschadigd Vraag om technische hulp De accu laadt niet op of het product kan niet ingeschakeld worden Probleem van de aansluiting Vraag om technische hulp De accu is niet aangesloten (modellen met verwijderbare accu) Controleer of de voedingsconnector is aangesloten. De accu is leeg Laad de accu naar 100% op De accu is beschadigd Vraag om technische hulp Problemen van de acculader Vervang de acculader

12. Problemen oplossen241

Tabel foutcodes Model Code Aanwijzingen Oplossing Adventurer Urban Camou E01 Overstroombeveiliging Schakel het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten E02 Laagspanningsbeveiliging Laad de accu op, als dit het probleem niet oplost, vraag dan om technische hulp E03 Overspanningsbeveiliging Vraag om technische hulp E04 Motorstoring Vraag om technische hulp E05 Storing van MOS van de regelmodule Vraag om technische hulp E06 Storing van MOS van de regelmodule Vraag om technische hulp E07 Foutsignaal regelmodule Vraag om technische hulp E08 Oververhittingsbeveiliging Schakel het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten; wordt het probleem niet verholpen, vraag dan om technische bijstand E09 Storing in de gasbediening Vraag om technische hulp E10 Storing in de sensor van de remhendel Vraag om technische hulp E11 Storing verlichtingssysteem Vraag om technische hulp E12 Communicatiefout display Vraag om technische hulp E13 Storing startknop Vraag om technische hulp Model Code Aanwijzingen Oplossing Sentinel E01 Motorstoring Vraag om technische hulp E02 Storing van MOS van de regelmodule Vraag om technische hulp E03 Storing in de remsensor (cut-off) Vraag om technische hulp E04 Storing in de gasbediening Vraag om technische hulp E05 Laagspanningsbeveiliging Laad de accu op, als dit het probleem niet oplost, vraag dan om technische hulp E06 Communicatiefout display Vraag om technische hulp E07 Overstroombeveiliging Vraag om technische hulp E08 Foutsignaal regelmodule Vraag om technische hulp E09 Storing/blokkering van de brushless motor Vraag om technische hulp242

13. Aansprakelijkheid en algemene garantievoorwaarden

De bestuurder draagt de verantwoordelijke voor alle risico’s die verband houden met het gebruik van een helm en andere beschermingsmiddelen. De bestuurder moet zich houden aan de geldende plaatselijke voorschriften met betrekking tot:

1. de toelaatbare minimale leeftijd van de bestuurder,

2. de beperkingen op het type bestuurder dat het product mag gebruiken

3. alle andere reglementaire aspecten

Debestuurderistevensverplichthetproductschoonenineenperfectestaatvanefciëntieenonderhoudtehouden.Hij/zij is verplicht de veiligheidscontroles die binnen zijn/haar bevoegdheid vallen zorgvuldig uit te voeren zoals beschreven in de vorige secties. Hij/zij mag op geen enkele manier het product aanpassen en is verplicht alle documentatie met betrekking tot onderhoud te bewaren. De fabrikant is niet aansprakelijk voor veroorzaakte schade en voor schade veroorzaakt aan voorwerpen en personen, met name als: - het product op oneigenlijke wijze wordt gebruikt of niet in overeenstemming met de inhoud van de handleiding; - het product na de aankoop wordt gewijzigd of er wordt geknoeid met alle of enkele van de onderdelen. In het geval van een storing van het product om redenen die niet te wijten zijn aan onjuist gedrag van de bestuurder en indien u de algemene garantievoorwaarden wenst te raadplegen, wordt u verzocht contact op te nemen met uw dealer of om de website www.jeepurbanemobility.com te bezoeken De volgende defecten of storingen zijn altijd uitgesloten van het toepassingsgebied van de wettelijke garantie voor producten: eventuele defecten of storingen die veroorzaakt zijn door incidentele gebeurtenissen en/of die toe te schrijven zijn aan de verantwoordelijkheid van de koper of door oneigenlijk gebruik (ten opzichte van het gebruiksdoel en/of zoals aangegeven in de meegeleverde technische documentatie), door het niet afstellen van de mechanische onderdelen, door natuurlijke slijtage van materiaal, door slijtage dat wordt veroorzaakt door montagefouten, door gebrek aan onderhoud en/of gebruik dat niet overeenkomt met de instructies. Het volgende moet bijvoorbeeld worden beschouwd als uitgesloten van de wettelijke garantie voor producten:

• schade veroorzaakt door stoten, vallen of aanrijdingen, lekke banden;

• schade veroorzaakt door gebruik, blootstelling of opslag in een ongeschikte omgeving (bijvoorbeeld: aanwezigheid van regen en/of modder, blootstelling aan vocht of overmatige warmtebronnen, contact met zand of andere stoffen)

• schade veroorzaakt door het ontbreken van de afstelling voor het rijklaar maken en/of het niet onderhouden van mechanische onderdelen, mechanische schijfremmen, stuur, banden, enz.; de onjuiste installatie en/of montage van onderdelen en/of componenten

• natuurlijke slijtage van verbruiksmaterialen: mechanische schijfrem (bijv. remblokken, remklauwen, remschijf, kabels), banden, voetplaten, pakkingen, lagers, led-verlichting en lampen, standaard, knoppen, spatborden, rubberen onderdelen (voetplaat), bedrading van kabelstekkers, maskers en stickers, enz.;

• onjuist onderhoud of gebruik van de accu van het product;

• geknoei en/of forceren van onderdelen van het product;

• onjuist of ongeschikt onderhoud of wijzigingen van het product;

• onjuist gebruik van het product (bijvoorbeeld: overbelasting, gebruik bij wedstrijden en/of voor commerciële ver- huuractiviteiten);

• onderhoud, reparaties en/of technische handelingen op het product die worden uitgevoerd door onbevoegde derden;

• beschadiging van de producten als gevolg van het transport, indien uitgevoerd door de koper;

• schade en/of defecten als gevolg van het gebruik van niet-originele reserveonderdelen. We nodigen u uit om de meest recente versie van de garantievoorwaarden te raadplegen die beschikbaar zijn op www.jeepurbanemobility.com/en/support/243

14. Informatie over de verwijdering

OPGELET Verwerking van afgedankte elektrische en elektronische apparaten (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling) Dit symbool op het product of op de verpakking geeft aan dat het product niet als normaal huishoudelijk afval moet worden beschouwd, maar moet worden ingeleverd bijhetspeciekeinzamelpuntvoorderecyclingvanafgedankteelektrischeen elektronische apparatuur (AEEA). Door het product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke grondstoffen. Neem voor meer informatie over de recycling en verwijdering van dit product contact op met de plaatselijke afvalverwerkingsdienst of het verkooppunt waar u het heeft aangeschaft. In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop. De consument mag de AEEA niet als gemeentelijk afval afvoeren, maar moet dit soort afval op gescheiden manier laten verwerken door middel van twee manieren van inzameling:

• Bij de Gemeentelijk inzamelpunten, rechtstreeks of via de gemeentelijke inzameldienst, indien beschikbaar.

• Bij de verkooppunten in geval van de aanschaf van nieuwe elektrische en elektronische apparatuur. Hier kunnen zeer kleine AEEA (met de langste zijde kleiner dan 25 cm) gratis bezorgd worden, terwijl de grotere AEEA 1-op-1 geleverd kunnen worden, d.w.z. dat het oude product tegelijk met de aankoop van een nieuw product met dezelfde functies wordt ingeleverd. Bovendien is de modus een-tegen-een altijd gegarandeerd tijdens de aankoop door de consument van een nieuwe EEA, ongeacht de grootte van de AEEA. Ingevalvanillegaleverwijderingvanelektrischeofelektronischeapparatuurkunnendespeciekesanctiesvantoepassing zijn waarin de geldende wetgeving inzake milieubescherming voorziet. Als de AEEA batterijen of accu's bevatten, moeten deze worden verwijderd en apart worden ingezameld. OPGELET Verwerking van lege batterijen/accu’s (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling) Dit symbool op het product of op de verpakking geeft aan dat de accu niet beschouwd mag worden als normaal huishoudelijk afval. Op enkele soorten accu’s kan dit symbool in combinatie met een chemisch symbool gebruikt worden. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de accu meer dan 0,0005% kwik of 0,004% lood bevat. Door de batterijen/accu’s op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen. Bij producten die vanwege de veiligheid, prestaties of gegevensbescherming een vaste verbinding met een interne batterij/accu vereisen,magdeaccuofbatterijalleenwordenvervangendoorgekwaliceerd servicepersoneel. Lever het afgedankte product in bij inzamelpunten voor de verwerking van elektrische en elektronische apparatuur. Hierdoor wordt ook de interne batterij/accu op de juiste manier verwerkt. Neem voor meer informatie over de verwijdering van de afgewerkte accu/batterij of van het product contact op met de plaatselijke afvalverwerkingsdienst of met het verkooppunt waar u het product heeft aangeschaft. In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop.244 Uputstvo za upotrebu Sadržaj Prevod originalnih uputstava Hvala vam što ste izabrali ovaj proizvod. Za informacije, tehničku podršku, pomo i da biste konsultovali opšte uslove garancije, kontaktirajte svog prodavca ili posetite veb lokaciju www.jeepurbanemobility.com Ovo uputstvo važi za sledee električne trotinete: Adventurer Urban Camou Sentinel Srpski
