NÁVOD NA OBSLUHU Sentinel JEEP

3. Náhľad na výrobok

6. Rýchly sprievodca

7. Skladanie a preprava

8. Jazdný dosah a výkony

9. Uchovávanie, údržba a čistenie

10. Kongurácia aplikácie

13. Zodpovednosť a všeobecné záručné termíny

DÔLEŽITÉ! Pred používaním výrobku si prečítajte a pozorne dodržiavajte nasledujúce pokyny. Uchovajte tento návod pre budúce nahliadnutia alebo pre nových používateľov. Venujte čas potrebný na to, aby ste sa naučili základné praktické postupy na zabránenie ťažkým úrazom, ku ktorým by mohlo dôjsť v prvých mesiacoch. Obráťte sa na svojho predajcu za účelom primeranej podpory v súvislosti so správnymi spôsobmi používania výrobku alebo kontaktu s organizáciou vhodného zaškolenia. Podnik odmieta akúkoľvek priamu aj nepriamu zodpovednosť odvodenú od nesprávneho používania výrobku, nedodržania noriem cestnej premávky a pokynov uvedených v tomto návode, úrazy, nehody a spory spôsobené nedodržaním noriem a nelegálnymi činnosťami. Tento výrobok sa používa na rekreačné účely, smie ho používať iba jedna osoba a nepoužíva sa na prepravu cestujúcich, preto ho nesmie používať viac ako jedna osoba súčasne. Žiadnym spôsobom nemeňte účely použitia vozidla, tento výrobok nie je vhodný na akrobacie, súťaže, prepravu predmetov, vlečenie iných vozidiel alebo prívesov. Elektrická kolobežka sa musí používať opatrne, pričom vždy dodržiavajte pravidlá stanovené zákonom o cestnej premávke v krajine používania, aby ste zabránili nebezpečenstvám a venujte maximálnu pozornosť sebe a ostatným. UPOZORNENIE Indikatívne projektové požiadavky na kolobežku: Model elektrickej kolobežky Jeep Urban Camou Jeep Adventurer Jeep Sentinel Kód výrobku bez ukazovateľov smeru JE-MO-210002 JE-MO-210001 - Kód výrobku so zahrnutými ukazo- vateľmi smeru JE-MO-210006 JE-MO-220003 JE-MO-210005 JE-MO-220002 JE-MO-210004 JE-MO-220001 Hmotnosť MIN (kg) 30 30 30 Hmotnosť MAX (kg) 100 100 100 *MIN. vek 14 14 14 *MAX. vek 65 65 65 Výška (cm) MIN 120 120 120 Výška (cm) MAX 200 200 200

• Pred používaním výrobku si overte a riaďte sa miestnymi normami platnými vo vzťahu k minimálnemu veku povolenému pre vodiča, obmedzeniam typov vodičov, ktorí môžu výrobok používať a samotnému používaniu tohto typu výrobku. Vážená hladina akustického tlaku (hlučnosť) A v uchu vodiča je nižšia ako 70 dB(A). Gracká forma bezpečnostných upozornení Na identikáciu bezpečnostných správ v tomto návode sa používajú nasledujúce gracké symboly označovania. Ich funk- ciou je pritiahnuť pozornosť čitateľa/používateľa na účely správneho a bezpečného používania výrobku. UPOZORNENIE Venujte pozornosť Zvýrazňuje pravidlá, ktoré sa majú dodržiavať, aby sa zabránilo poškodeniu výrobku a/alebo výskytu nebezpečných situácií. NEBEZPEČENSTVO Zvyškové riziká Zvýrazňuje prítomnosť nebezpečí, ktoré spôsobujú zvyškové riziká, ktorým používateľ musí venovať pozornosť, aby zabránil zraneniam alebo materiálnym škodám.158 Všeobecné upozornenia UPOZORNENIE Je dôležité mať na pamäti, že keď sa nachádzate na verejnom mieste alebo na ceste, aj keď do písmena dodržiavate tento návod, nie ste imúnni voči zraneniam spôsobeným porušeniami alebo nevhodnými činnosťami podniknutými voči iným vozidlám, prekážkam alebo osobám. Zlé použitie výrobku alebo nedodržanie pokynov v tomto návode môžu spôsobiť vážne škody. Tento výrobok je elektrické vozidlo. Čím rýchlejšie sa jazdí, tým dlhšia je brzdná vzdialenosť. Núdzové brzdenie na šmykľavých, zablatených, mokrých alebo zľadovatených vozovkách môže spôsobiť šmýkanie kolies a stratu rovnováhy. Je potrebné udržať primeranú rýchlosť a bezpečnú vzdialenosť od ostatných vozidiel alebo peších. Väčšiu pozornosť venujte pri jazde na neznámych cestách. Neotvárajte stojan pri použití výrobku, riziko vážnych osobných zranení a poškodení výrobku. UPOZORNENIE Na mokrých cestách sa brzdná dráha značne zväčšuje a priľnavosť značne znižuje v porovnaní so suchými vozovkami! Jazdite so zvýšenou pozornosťou, dodržiavajte vzdialenosti! Pre vlastnú bezpečnosť vždy noste: prilbu, chrániče kolien a lakťov, aby ste sa chránili pred prípadnými pádmi a zraneniami pri jazde na výrobku. Pri požičaní výrobku upozornite vodiča, aby nosil bezpečnostné prostriedky a vysvetlite mu, ako vozidlo používať. Aby sa zabránilo zraneniam, nepožičiavajte výrobok osobám, ktoré nevedia, ako ho používať. Vždy pred použitím výrobku noste topánky. Deti sa s kolobežkou, ani s jej časťami nesmú hrať, ani sa im nemôže umožniť vykonávať zásahy čistenia alebo údržby. Pri jazde na výrobku dajte pozor, aby ste deti a peších nevystrašili. Keď prechádzate za nimi, upozornite ich použitím zvončeka a brzdite aplikáciou minimálnej rýchlosti 6km/h. Pokyny a varovania o správaní sa počas jazdy Podmienky Náležité/stanovené použitie Nenáležité použitie Vodiči Jeden Viac osôb, s deťmi alebo zvieratami. Bezpečnostné vybavenie Prilba, chrániče kolien, chrániče lakťov, reexná vesta. Žiadna výbava. Kontrola pred jazdou Pred každým použitím skontrolujte brzdy a ich opotrebovanie, skontrolujte tlak pneumatík (na bočnej strane pneumatiky nájdete odporúčanú hodnotu), opotrebovanie kolies, akcelerátor a stav nabitia batérie. Ak zistíte nezvyčajný hluk alebo akúkoľvek anomáliu, výrobok nepoužívajte a skontaktujte sa so svojím predajcom alebo s autorizovanou službou technickej pomoci. Výrobok pred jazdou nikdy nekontrolujete. Ak zistíte nezvyčajný hluk alebo akúkoľvek anomáliu, výrobok nepoužívajte a skontaktujte sa so svojím predajcom alebo so službou technickej pomoci. Výrobok používate pri výskyte hluku a anomálií. Pri kráčaní výrobok tlačte Nezrýchľujte. Stlačte akcelerátor. Pri kráčaní na priechody pre chodcov kolobežku tlačte Veďte vozidlo na priechodoch pre chodcov. V zónach pre chodcov, ak v nich nie sú režimy pre chodcov (6 km/h) Veďte vozidlo v zónach pre chodcov, ak v nich nie sú režimy pre chodcov (6 km/h). V preplnených zónach. Vedenie vozidla v preplnených zónach. Pri zastavení Osoba, ktorá vedie tento výrobok, musí byť schopná ľahko položiť obe chodidlá na zem, pričom uchopí riadidlá v správnej výške. Nebyť schopný udržať výrobok zastavený a v rovnováhe. Sedieť na výrobku v chode alebo pri zastavení.159 Podmienky Náležité/stanovené použitie Nenáležité použitie Jazda v normálnych podmienkach Žiadny predmet zavesený na riadidlách. Predmety zavesené na riadidlách spôsobujú nestabilitu a počas manévrov môžu byť prekážkou. Jazda s oboma rukami na riadidlách. Jazda s len jednou rukou alebo bez rúk. Nepoužívajte zariadenia ako telefóny, smart hodinky, prehrávače hudby, slúchadlá. Používanie zariadení ako telefóny, smart hodinky, prehrávače hudby, slúchadlá. Jazda s obomi chodidlami na plošine pohodl- ným a bezpečným spôsobom. Jazda s jedným alebo dvomi chodidlami mimo plošiny. Je zakázané ukladať a koncentrovať záťaž na zadný blatník. Jazda s prilbou a ochrannou výbavou. Jazda bez prilby a ochrannej výbavy. Jazda na ľahko prístupných, hladkých a kompaktných cestách, vyhnite sa oblastiam s intenzívnou premávkou alebo preplneným oblastiam: napr. špecializovaná dráha pre cyklistov, povrchy s hladkou podlahou. Jazda na diaľnici, cestách na veľké vzdialenosti. Jazda na frekventovaných cestách. Jazda na nástupištiach. Jazda v preplnených zónach. Jazda na cestách s vysokou ne- hodovosťou. Jazda v blízkosti: roklín, zrázov, prístavov, morí, jazier a riek. Nedodržiavanie platných noriem a zákonov o cestnej premávke. Dodržiavať platné miestne normy a zákony o cestnej premávke. Nedodržiavanie platných noriem a zákonov o cestnej premávke. Jazdite vždy dopredu a dávajte pozor na všetky prekážky, vozidlá a blízkych chodcov. Rozptyľovanie sa počas jazdy. Zmena smeru, pričom sa uistite, či vás vidia a znížte rýchlosť. Náhla zmena smeru vo vysokej rýchlosti bez uistenia sa, či vás vidia. V každom prípade predvídajte trajektóriu a znížte rýchlosť pri súčasnom dodržaní zákona o cestnej premávke a rešpektujúc najzraniteľne- jšie osoby. Z dôvodu súčasného brzdenia a zatáčania je vozidlo nestabilné. Vždy používajte smerovky, ak sú na vozidle. Nepoužívanie smeroviek. Spomaľte v prítomnosti chodcov. Zrýchlenie alebo udržanie konštantnej rýchlosti v prítomnosti chodcov. Používanie režime chodcov v zónach pre chodcov (6 km/h). Vedenie bez použitia režimu chodcov v zónach pre chodcov (6 km/h). Upozornenie na svoju vlastnú prítomnosť zvončekom. Neupozornenie na svoju vlastnú prítom- nosť zvončekom. Neregulárne podmienky na ceste: umelé pahorky/ terasy/hrboľatý povrch vozovky Jazda pri miernej rýchlosti. Jazda pri vysokej rýchlosti. Jemne zohnite kolená pre lepšiu absorpciu končatín pri prechode na nepravidelný povrch. Zrýchlenie na pahorkoch a výmoľoch, zostupovanie na terasách, preskakovanie prekážok, vystupovanie na nástupištia, strnulá jazda.160 Podmienky Náležité/stanovené použitie Nenáležité použitie Správanie: v zákrute, pri spáde, pri výskyte prekážok, blízkych vozidiel a chodcov Dodržiavanie bezpečnej vzdialenosti. Nedodržiavanie bezpečnej vzdialenosti. Prestaňte zrýchlovať. Brzdite a spomaľte. Zrýchľovanie. Jazda pri miernej rýchlosti a bezpečné brzdenie. Jazda pri vysokej rýchlosti, náhle brzdenie. Venujte pozornosť bránam a iným prekážkam vo výške. Prejazd pod prekážkami vo výške. Podmienky vidi- teľnosti Jazdite iba v prípade, ak je dostatočné svetlo, aby ste mohli jazdiť bezpečne. V prípade jazdy v nepriaznivých svetelných podmienkach (pol- hodinu po západe slnka, za tmy a šera aj cez deň, v prípade, ak poveternostné podmienky znemožňujú viditeľnosť vozovky, pri prechode do tunelov) nezabudnite aktivovať svetlá vozidla a noste reexné vesty alebo pásy. Jazda v nepriaznivých svetelných podmienkach s vypnutými svetlami a bez použitia reexnej vesty alebo pásov. Meteorologické podmienky Jazda v optimálnych poveternostných podmien- kach (bez dažďa). Jazda v nepriaznivých podmienkach: v daždi, pri snežení, pri výskyte poľadov- ice alebo bahna na ceste, pri silnom vetre, v prípade hmly. Parkovanie V príslušných zónach bez toho, aby ste bránili premávke vozidiel a pohybu chodcov. Kdekoľvek, bránenie premávke vozidiel a pohybu chodcov. Na hladkých povrchoch, pričom sa uistite o stabilite. Na neznámych povrchoch a bez uistenia sa o stabilite. Vozidlo vypnite a vždy použite zariadenie proti krádeži. Použite stojan z výbavy. Nechať vozidlo zapnuté, bez dozoru a bez zariadenia proti krádeži. Praktizovanie extrémnych športov/ akrobacií NIE ÁNO. Jazda v blízkosti: roklín, zrázov, prístavov, morí, jazier a riek. Jazda ponad kaluže. Preteky s inými vozidlami. Vystaviť výrobok silným nárazom NIE ÁNO. Skákať ponad veci alebo osoby, skákať zo schodov alebo z výšky. Čo urobiť po páde: Overte, či páka akcelerátora funguje správne. Za týmto účelom zrýchlite a spomaľte niekoľkokrát. Vždy overte, či brzdy fungujú správne. Aby ste tak urobili, zostúpte z vozidla a posuňte ho dopredu alebo zabrzdite, aby ste sa uistili, či reaguje na príkazy. Skontrolujte, či všetky komponenty vozidla sú na svojom mieste a bezpečne upevnené. Skontrolujte opotrebovanie a tlak pneumatík (odporúčanú hodnotu nájdete na boku pneumatiky). Skontrolujte opotrebovanie bŕzd a káblov. NEBEZPEČENSTVO Brzdy by sa mohli počas použitia zohriať. Nedotýkajte sa ich po použití.

2. Obsah balenia a montáž161

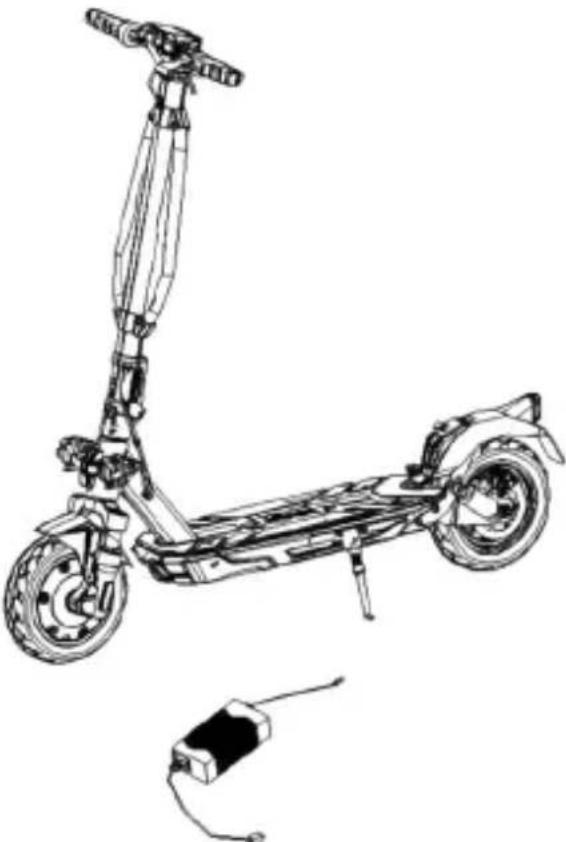

Zmontovaný výrobok, riadidlá sa musia namontovať s príslušnými skrutkami obsiahnutými v balení. Model Referenčný obrázok V balení Montáž riadidiel Adventurer Urban Camou 1x imbusový kľúč 1x nabíjačka batérií 4x skrutky riadidiel 1x vzdušnica 4x nálepky 1x krycia doska skrutiek 1x hák na prepravu 1x Adaptér na nafúka- nie pneumatík Dodržiavajte prechody uve- dené v nasledujúcom odseku pre správnu montáž častí zobrazených na obrázku. Sentinel 1x imbusový kľúč 1x nabíjačka batérií 4x skrutky riadidiel 1x vzdušnica 4x nálepky 1x Adaptér na nafúka- nie pneumatík Ručne vložte 4 skrutky bez utiahnutie, potom použite dodaný kľúč na šesťhranné matice na ich utiahnutie a pripevnite riadidlá. Prechody: Urban Camou / Adventurer:

• Otvorte balenie a odstráňte horné obaly.

• Hák umiestnite na vnútornú stranu predstavca a vložte 2 skrutky (so zníženou hlavou) bez utiahnutia.

• Umiestnite kryciu dosku skrutiek medzi zvyšný otvor a krycí displej, vložte skrutku (so širokou hlavou) a utiahnite ju natoľko, aby sa doska nepoškodila.

• Otvorte balenie a odstráňte horný obal.

• Otvorte predstavec riadidiel a upevnite ho ohnutím páky uzatváracieho mechanizmu.

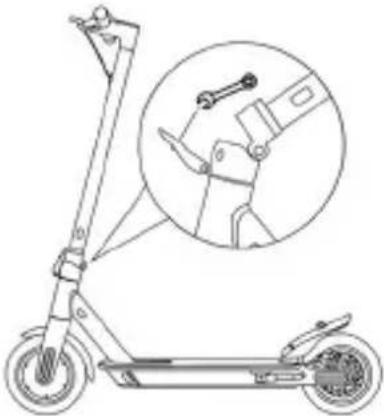

• Nastavte uzatvárací mechanizmus predstavca* (ak je to potrebné)**. Model Referenčný obrázok * Nastavenie Adventurer Urban Camou Na vonkajšej časti mechanizmu sa nachádza skrutka so šesťu- holníkovou drážkou. Ak je predstavec riadidiel málo stabilný po zatvorení, nastavte skrutku mechanizmu tak, aby stačila na zvýšenie stability predstavca. Sentinel Vnútri páky uzatváracieho mechanizmu sa nachádza šesťhran- ná skrutka. Ak je predstavec riadidiel málo stabilný po zatvorení, nastavte skrutku mechanizmu tak, aby stačila na zvýšenie stability predstavca. UPOZORNENIE Výrobok správne zmontujte. V prípade, ak pri montáži zistíte akúkoľvek výrobnú chybu, nejasné prejazdy alebo ťažkosti so samotnou montážou alebo pri nastaveniach, na vozidle nejazdite a skontaktuje sa s o svojím predajcom alebo navštívte sídlo www.jeepurbanemobility.com pre získanie technickej pomoci. Nepoužívajte príslušenstvo a/alebo prídavné diely neschválené výrobcom. Zabráňte prístupu detí k plastovým častiam (vrátane obalových materiálov) a malým častiam, ktoré môžu spôsobiť dusenie. Je zakázané upravovať alebo meniť výrobok a jeho časti akýmkoľvek spôsobom, mohlo by to poškodiť jeho účinnosť, konštrukciu a spôsobiť škody. Prípadné rezné hrany spôsobené nesprávnym použitím, prasklinami alebo poškodeniami výrobku odstráňte. Ak zistíte akúkoľvek výrobnú chybu, nezvyčajný hluk alebo akúkoľvek anomáliu, na vozidle nejazdite a skontaktujte sa so svojím predajcom alebo navštívte sídlo www.jeepurbanemobility.com pre získanie technickej pomoci.

3. Náhľad na výrobok163

3. Náhľad na výrobok

Model Referenčný obrázok Návod Adventurer Urban Camou Sentinel - Zložte gumený kryt z nabíjacej zásuvky. - Pripojte nabíjačku batérií k elektrickej zásuvke a následne k nabíjaciemu portu. - Keď je výrobok úplne nabitý, svetlo na nabí- jačke batérií sa zmení z červeného (nabíja sa) na zelené (nabitie dokončené). - Po nabití nabíjačku batérií odpojte z vozidla a znovu založte gumený kryt. - Odpojte nabíjačku z elektrickej zásuvky. Kolobežku počas nabíjania nezapínajte. UPOZORNENIE Červené svetlo nachádzajúce sa na napá- jacom zdroji sa zmení na zelené, keď sa nabíjanie dokončí. UPOZORNENIE Na nabíjanie tohto produktu používajte IBA nabíjačku batérií vo výbave Model Model nabíjačky batérií Výstupné napätie Čas nabíjania Adventurer HVE063-4200150 42 V – 1,5 A 7 h Urban Camou HVE126-5460200 54,6 V – 2,0 A 5 h Sentinel XHK-916-42015 42 V – 1,5 A 5 h Použitie iného typu nabíjačky môže výrobok poškodiť alebo spôsobiť ďalšie potenciálne riziká. Nikdy nenabíjajte výrobok bez dozoru. Výrobok počas nabíjania nezapínajte.

4. Nabíjanie batérie166

Po každom použití batériu úplne nabite, aby ste predĺžili jej životnosť. Nenabíjajte výrobok ihneď po použití. Pred opätovným nabitím nechajte výrobok asi jednu hodinu vychladnúť. Výrobok sa nesmie nabíjať predĺžene. Nadmerné nabitie skracuje životnosť batérie a spôsobuje ďalšie potenciálne riziká. Odporúča sa nedovoliť, aby sa vozidlo úplne vybilo, čím sa zabráni poškodeniu batérie. Poškodenie spôsobené chýbajúcim predĺženým nabitím je nezvratné a nie je kryté obmedzenou zárukou. Keď dôjde k poškodeniu, batéria sa nemôže dobiť (je zakázané demontáž batérie nekvalikovanými osobami, keďže by to mohlo vyvolať zásahy elektrickým prúdom, skraty alebo dokonca aj bezpečnostné nehody značného rozsahu). Ak sa nepoužíva určité obdobie, napríklad, cez dovolenku, a zariadenie zveríte tretej strane, nechajte ho v stave čiastočného nabitia (20-50 % nabitia), nie úplne nabité. Pravidelne vykonávajte vizuálne prehliadky nabíjačky batérií a káblov nabíjačky batérií. Ak kábel nabíjačky batérií vykazuje jasné poškodenia, nepoužívajte ho, aby ste zabránili ďalším poškodeniam/rizikám, prosíme, aby ste sa s nami skontaktovali za účelom výmeny. Varovania v súvislosti s batériou Batéria je zložená z článkov z lítiových iónov a chemických prvkov nebezpečných pre zdravie a prostredie. Výrobok nep- oužívajte, ak vydáva zápach, látky alebo nadmerné teplo. Výrobok alebo batériu nelikvidujte spolu s odpadom z domácnosti. Konečný používateľ je zodpovedný za likvidáciu elektrických a elektronických zariadení a batérií v zhode so všetkými platnými normami. Nepoužívajte použité, chybné a/alebo neoriginálne batérie, batérie iných modelov alebo značiek. NEBEZPEČENSTVO Batériu nenechávajte v blízkosti ohňa alebo tepelných zdrojov. Riziko požiaru a výbuchu. Neotvárajte ani nedemontujte batériu, ani neudierajte, nehádžte, nevŕtajte ani nepripájajte predmety k batérii. Nedotýkajte sa prípadných uniknutých látok z batérie, keďže obsahujú nebezpečné látky. Nedovoľte, aby sa deti alebo zvieratá dotýkali batérie. Neprebíjajte batériu, ani ju neuvádzajte do skratu. Riziko požiaru a výbuchu. Batériu neponárajte, ani nevystavujte vode, dažďu alebo iným kvapalným látkam. Nevystavujte batériu priamemu slnečnému svetlu, nadmernému teplu alebo chladu (napríklad, nenechávajte výrobok alebo batériu v aute pod priamym slnečným svetlom na dlhé obdobie), v prostredí obsahujúcom výbušné plyny alebo plamene. Neprepravujte ani neuchovávajte batériu spolu s kovovými predmetmi, ako ihlice, náhrdelníky atď. Kontakt medzi kovovými predmetmi a kontaktmi batérie môže spôsobiť skraty, ktoré vyvolajú fyzické poškodenia alebo smrť.

Akcelerátor: stlačte nadol pre zrýchlenie.

Tlačidlo zapnutia: stlačte pre zapnutie/vypnutie výrobku.

Zmena úrovne rýchlosti: stlačte 2-krát tlačidlo (B) pre výber požadovanej úrovne.

Tlačidlo zapnutia: stlačte pre zapnutie/vypnutie výrobku.

Zmena úrovne rýchlosti: stlačte 2-krát tlačidlo pre výber požado- vanej úrovne.

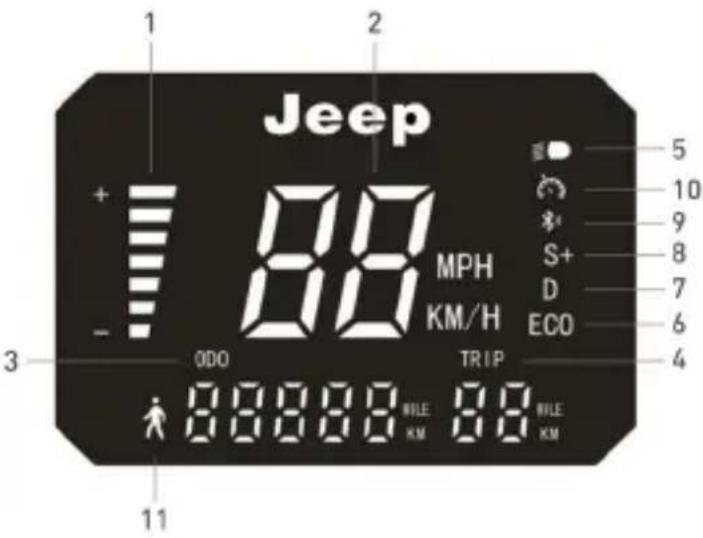

4. TRIP: Vzdialenosť jednotlivej

Udržiavanie rýchlosti. Aktivuje sa po udržaní rýchlosti na niekoľko sekúnd. Displej vydá krátky tón.

11. Režim peších: pomoc pri tlačení

vozidla s blikajúcim zadným svetlometom.168 Sentinel

vozidla s blikajúcim zadným svet- lometom.

Udržiavanie rýchlosti. Aktivuje sa po udržaní rýchlosti na niekoľko sekúnd. Displej vydá krátky tón.

9. TRIP: Vzdialenosť jednotlivej

ové nabitie batérie. Ukazovatele smeru (ak sú prítomné) Modely* Adven- turer Urban Camou Uvedenie do pohybu: Na modeloch, kde sú prítomné, sa uka- zovatele smeru nachádzajú v koncovej časti riadidiel (pravá a ľavá strana). Ukazovatele smeru sú potrebné na včasnú signalizáciu zmeny smeru počas jazdy. UPOZORNENIE Pred každým použitím výrobku skontro- lujte správnu prevádzku ukazovateľov smeru. Sentinel Ukazovatele smeru sú potrebné na včasnú signalizáciu zmeny smeru počas jazdy. UPOZORNENIE Pred každým použitím výrobku skontro- lujte správnu prevádzku ukazovateľov smeru.169

• Pri prvom použití výrobok nabite na 100 %.

• Vykonajte kontrolu tlaku pneumatík (na bočnej strane pneumatiky nájdete odporúčanú hodnotu). V prípade, ak výrobok neprejde aspoň 60 % deklarovaných km alebo nedosiahne maximálnu rýchlosť v prvých 3 mesiacoch používania, je pravdepodobné, že kolesá sa znovu vypustili, preto bude potrebné obnoviť tlak podľa uvedeného postupu.

• Výrobok umiestnite na rovný povrch.

• Riadidlá držte pevne oboma rukami. Vystúpte na plošinu jedným chodidlom a druhé využite na mierny posun a zrýchle- nie. UPOZORNENIE Funkcia Zero Start: funkcia akcelerátora sa aktivuje, keď rýchlosť posuvu presiahne 3 km/h. Z bezpečnostných dôvodov je výrobok počiatočne nastavený tak, aby sa zabránilo štartu zo stavu zastavenia.

• Pri jazde na výrobku nakláňajte telo v smere jazdy počas zatáčania a pomaly otáčajte riadidlá.

• Ak chcete výrobok zastaviť, uvoľnite akcelerátor, stlačte brzdovú páku

• Ak chcete zostúpiť, najprv výrobok úplne zabrzdite. Zostupovanie z výrobku v pohybe môže spôsobiť zranenia.

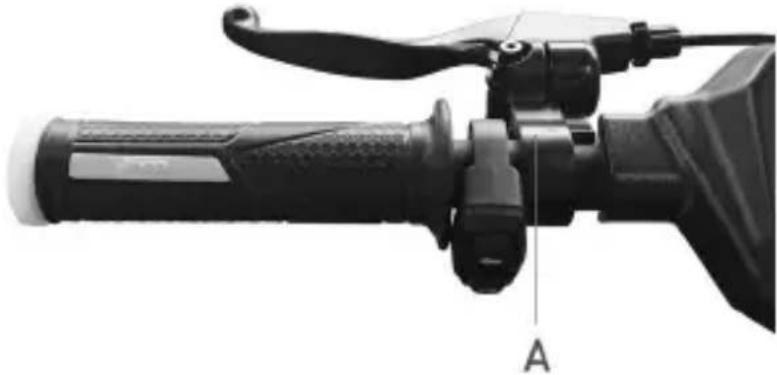

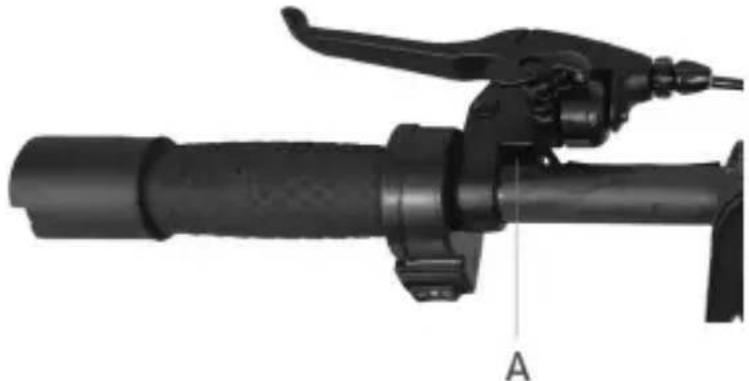

• Pred každým použitím skontrolujte brzdy a ich opotrebovanie, skontrolujte tlak pneumatík (na bočnej strane pneumatiky nájdete odporúčanú hodnotu), opotrebovanie kolies, akcelerátor a stav nabitia batérie. Nastavenie pák bŕzd Adventurer / Urban Camou Označenia Je možné nastaviť polohu páky brzdy v prípade potreby uvoľnením skrutky (A). Po nastavení polohy utiahnite skrutku (A). Sentinel Označenia Je možné nastaviť polohu páky brzdy v prípade potreby uvoľnením skrutky (A). Po nastavení polohy utiahnite skrutku (A).

6. Rýchly sprievodca170

Model Obrázky Označenia Adventurer Urban Camou Sentinel V prípade, ak je brzda príliš pritiah- nutá alebo príliš povolená, použite imbusový kľúč na uvoľnenie skrutky (A), potom nastavte brzdový kábel, (skráťte brzdový kábel smerom na- hor, ak je veľmi uvoľnený, pritiahnite brzdový kábel smerom nadol) a potom znovu utiahnite skrutku (A). Overte správne vyrovnanie medzi svorkou brzdy a kotúčom. V prípade potreby použite skrutky (B) a (C) na nastavenie polohy/vyrovnanie na kotúči.

7. Skladanie a preprava

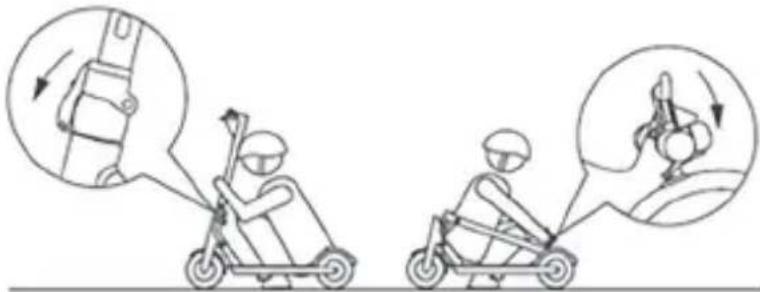

Uistite sa, či elektrická kolobežka je vypnutá. Predstavec riadidiel držte rukou, potiahnite páku, zložte predstavec riadidiel smerom k plošine a upevnite hákom. Adventurer / Urban Camou Označenia UPOZORNENIE Po zložení zdvihnite, pričom držte predstavec riadidiel jednou alebo oboma rukami. Počas prepravy výrobok pevne držte. Ak si nie ste istí, či dokážete udržať hmotnosť výrobku, nep- okračujte v preprave so zdvihnutým výrobkom. Ak výrobok náhle pustíte, môže spadnúť a spôsobiť zranenie, aj ťažké, a poškodiť sa. Sentinel171

7. Skladanie a preprava

Maximálny jazdný dosah a výkony vozidla závisia od rôznych premenných: Terén: jazda na hladkom povrchu prináša väčší jazdný dosah a výkony v porovnaní s jazdou na neznámych cestách a stúpaniach. Hmotnosť používateľa: čím vyššia je hmotnosť, tým menšie sú jazdný dosah a výkony vozidla. Teplota: jazda na kolobežke vo veľmi studenom alebo teplom prostredí ovplyvňuje jazdný dosah a výkony. Rýchlosť a štýl jazdy: plynulá a konštantná jazda zväčšuje jazdný dosah. Neustále zrýchľovania, spomaľovania a manévre značne znižujú jazdný dosah. Nižšia rýchlosť jazdný dosah predlžuje. Údržba: včasné nabitie, správna údržba a pravidelná kontrola tlaku pneumatík zvyšujú jazdný dosah a zaručujú konštantnú výkonnosť v priebehu času. Úroveň nabitia batérie ovplyvňuje výkony, čím nižšia je úroveň, tým menšie budú výkony rýchlosti, najmä pri stúpaniach.

8. Jazdný dosah a výkony

9. Uchovávanie, údržba a čistenie

UPOZORNENIE Ak sa na telese výrobku nachádzajú škvrny, vyčistite ich vlhkou handrou. Ak škvrny pretrvávajú, použite neutrálne mydlo, vyčistite ich kefkou, potom vlhkou handrou. Ak sú na plastových komponentoch škrabance, na ich odstránenie použite sklenený papier alebo iný abrazívny materiál. Výrobok nečistite alkoholom, benzínom, petrolejom alebo inými korozívnymi a prchavými chemickými rozpúšťadlami, aby ste zabránili jeho ťažkému poškodeniu. Výrobok neumývajte prúdmi vody pri vy- sokom tlaku. Počas čistenia sa uistite, či je výrobok vypnutý, či nabíjací kábel je odpojený a či je gumený uzáver zatvorený, keďže inltrácia vody by mohla spôsobiť zásahy elektrickým prúdom alebo iné vážne problémy. Vniknutie vody do batérie môže spôsobiť poškodenia vnútorných obvodov, riziko požiaru alebo výbuchu. Ak máte pochybnosti, či v batérií nie je inltrácia vody, batériu okamžite prestaňte používať a vráťte ju do strediska technickej pomoci alebo predajcovi na kontrolu. Keď výrobok nepoužívate, uchovajte ho zatvorený na suchom a chladnom mieste. Neuchovávajte ho vo vonkajšom prostredí alebo vnútri auta na dlhé obdobie. Nadmerné slnečné svetlo, prehriatie a nadmerný chlad urýchľujú zostarnutie pneumatík a znižujú životnosť výrobku aj batérie. Nevystavujte ju dažďu, ani vode, ani ju neponárajte a neumývajte vodou. Pravidelne kontrolujte utiahnutie rôznych priskrutkovaných prvkov, najmä osi kolies, systému ohybu a prepravy, systém riadenia, brzdový systém, dobrý stav rámu, vidlíc a zavesení. Matice a všetky ostatné samouťahovacie upevňovacie prvky môžu stratiť svoju účinnosť, je preto potrebné tieto komponenty pravidelne kontrolovať a uťahovať. Ako všetky mechanické komponenty, aj tento výrobok podlieha opotrebovaniu a silným namáhaniam. Rôzne materiály a komponenty môžu reagovať na opotrebovanie alebo namáhanie odlišnými spôsobmi. Ak sa prekročí životnosť niektorého komponentu, mohol by sa náhle pretrhnúť, čím vodičovi spôsobí zranenia. Akákoľvek forma praskliny, trhliny, škrabancov alebo zmeny farby v najviac namáhaných zónach signalizuje, že komponent dosiahol svoju životnosť a musí sa vymeniť. Overte stav opotrebovania pneumatík: nesmú vykazovať porezania, trhliny a praskliny, cudzie telieska, anomálne vydutia, chýbanie kusov a ďalšie škody. Výrobok sa nepokúšajte sami demontovať ani opraviť. Výmenu všetkých komponentov kolobežky vykonáva služba technickej pomoci, ak chcete vedieť viac, skontaktujte sa so svojím predajcom alebo navštívte sídlo www.jeepurbanemobility.com172 Tento výrobok sa môže skombinovať s aplikáciou Jeep e-mobility. Aplikácia umožňuje kontrolu výrobku priamo z vášho smartfónu. Otvorte aplikáciu a riaďte sa pokynmi uvedenými v referenčnej službe aplikácií. UPOZORNENIE Aplikácia si možno bude vyžadovať rôzne oprávnenia potrebné na používanie a funkčnosť samotnej aplikácie. Verziu aplikácie možno bude potrebné aktualizovať vo vašej službe aplikácií. Odporúča sa neustále kontrolovať aktualizácie aplikácie, aby ste mohli využívať nové funkcie a inštalovať vždy najnovšiu verziu aplikácie na vaše zariadenie. Zariadenie nepoužívajte počas jazdy.

10. Kongurácia aplikácie173

Všeobecné informácie Adventurer Urban Camou Sentinel Rám horčíková zliatina horčíková zliatina hliník a oceľ Zavesenia predné a zadné predné a zadné predné Rýchlosť JE-MO-210001 JE-MO-210005 JE-MO-220002 JE-MO-210002 JE-MO-210006 JE-MO-220003 JE-MO-210004 JE-MO-220001 Chodec: ≤ 6 km/h L2: ≤ 15 km/h L3: ≤ 20 km/h L4: ≤ 25 km/h (max. rýchlosť) * Chodec: ≤ 6 km/h L2: ≤ 10 km/h L3: ≤ 15 km/h L4: ≤ 20 km/h (max. rýchlosť) * Chodec: ≤ 6 km/h L2: ≤ 15 km/h L3: ≤ 20 km/h L4: ≤ 25 km/h (max. rýchlosť) * Chodec: ≤ 6 km/h L2: ≤ 10 km/h L3: ≤ 15 km/h L4: ≤ 20 km/h (max. rýchlosť) * Chodec: ≤ 6 km/h L2: ≤ 10 km/h L3: ≤ 20 km/h L4: ≤ 25 km/h (max. rýchlosť) * Chodec: ≤ 6 km/h L2: ≤ 10 km/h L3: ≤ 15 km/h L4: ≤ 20 km/h (max. rýchlosť) * Maximálny sklon** 18 % 26 % 18 % Brzdy Predná elektronická brzda a zadná kotúčová Predná elektronická brzda a zadná kotúčová Predná elektronická brzda a zadná kotúčová Pneumatiky Rozmer: 10” bezdušová Tlak: 44 PSI/3 BAR Rozmer: 10” bezdušová Tlak: 44 PSI/3 BAR Rozmer: 8.5” so vzdušnicou Tlak: 50 PSI/3,5 BAR Maximálne zaťaženie 100 kg 100 kg 100 kg Vodič Overte si nariadenia platné vo Vašej krajine Prevádzková teplota -5 °C~ 45 °C -5 °C~ 45 °C -0 °C~ 45 °C Stupeň ochrany IPX4 IPX4 IPX4 Doba nabíjania približne 7 hodín približne 5 hodín približne 5 hodín Jazdný dosah** do 40 km do 45 km do 25 km Elektrický systém Menovitý výkon motora ≤ 0,35 kW; 350 W bezkefkový ≤ 0,5 kW; 500 W Bezkefkový ≤ 0,35 kW; 350 W Bezkefkový Maximálny výkon motora 0,515 kW; 515 W 0,7 kW; 700 W 0,515kW; 515W Displej 3,5" LED 3,5" LED Integrovaná LED Batéria 36V 10.4Ah 374Wh 48V 9.6Ah 461Wh 36V 7.5Ah 270Wh Nízkonapäťová ochrana 30 V ± 0,5 V 40 V ± 0,5 V 31 V ± 1 V Medzná hodnota prúdu 18A 18A 18A Kers Áno Áno Áno Svetlá Predné a zadné LED svetlo Predné a zadné LED svetlo Predné a zadné LED svetlo Funkcie Bluetooth s aplikáciou Bluetooth s aplikáciou Bluetooth s aplikáciou Rozmery Čistá hmotnosť 18,5 kg 19,5 kg 12,9 kg Hrubá hmotnosť 22,8 kg 23,8 kg 15.4Kg Rozmery otvoreného výrobku 1195 x 473 x 1168mm 1195 x 473 x 1168mm 1060 x 480 x 1190 Rozmery zatvoreného výrobku 1195 x 473 x 515mm 1195 x 473 x 515mm 1060 x 480 x 480 Rozmery balenia 1230 x 210 x 535mm 1230 x 210 x 535mm 1090 x 175 x 590

• Vždy dodržiavajte zákon o cestnej premávke a príslušné normy platné v krajine používania kolobežky. ** Podlieha zmenám v závislosti od hmotnosti vodiča, cestných podmienok a teploty.

11. Technický list174

Problém Príčina Riešenie Motor nefunguje Elektrický problém, výskyt chybového kódu Požiadajte o technickú pomoc Hnacie koleso sa neotáča Problém s brzdami Nastavte brzdy, ak problém pretrváva, požiadajte o technickú pomoc Motor je zablokovaný Overte správne utiahnutie kolesa, overte, či sa koleso otáča bez zapnutia vozidla. Ak problém pretrváva, požiadajte o technickú pomoc Motor sa vypne, kým je v prevádzke Prehriatie motora Vozidlo zastavte a počkajte, kým nevychladne Prítomnosť chybového kódu Požiadajte o technickú pomoc Po nabití sa výrobok nezapne alebo sa vypne po niekoľkých km. Batéria poškodená Požiadajte o technickú pomoc Batéria sa nenabíja alebo sa výrobok nezapne Problémy s pripojením Požiadajte o technickú pomoc Batéria nie je pripojená (modely s vyber- ateľnou batériou) Overte, či je pripojený napájací konektor. Batéria je vybitá Batériu nabite na 100 % Batéria poškodená Požiadajte o technickú pomoc Problémy v nabíjačke batérií Vymeňte nabíjačku batérií

12. Riešenie problémov175

Tabuľka chybových kódov Model Kód Označenia Riešenie Adventurer Urban Camou E01 Ochrana proti nadmernému prúdu Vozidlo vypnite, počkajte niekoľko minút, potom ho znovu zapnite E02 Nízkonapäťová ochrana Nabite batériu, ak sa problém nevyrieši, požiadajte o technickú pomoc E03 Ochrana pred nadmerným napätím Požiadajte o technickú pomoc E04 Funkčná porucha motora Požiadajte o technickú pomoc E05 Funkčná porucha MOS stanice Požiadajte o technickú pomoc E06 Funkčná porucha MOS stanice Požiadajte o technickú pomoc E07 Chyba signálu stanice Požiadajte o technickú pomoc E08 Ochrana proti prehriatiu Vozidlo vypnite, počkajte niekoľko minút, potom ho znovu zapnite, ak sa problém nevyrieši, požiadajte o technickú pomoc E09 Funkčná porucha akcelerátora Požiadajte o technickú pomoc E10 Funkčná porucha snímača brzdovej páky Požiadajte o technickú pomoc E11 Anomália svetelného zariadenia Požiadajte o technickú pomoc E12 Chyba komunikácie s displejom Požiadajte o technickú pomoc E13 Funkčná porucha tlačidla zapnutia Požiadajte o technickú pomoc Model Kód Označenia Riešenie Sentinel E01 Funkčná porucha motora Požiadajte o technickú pomoc E02 Funkčná porucha MOS stanice Požiadajte o technickú pomoc E03 Funkčná porucha snímača brzdy (cut-off) Požiadajte o technickú pomoc E04 Funkčná porucha akcelerátora Požiadajte o technickú pomoc E05 Nízkonapäťová ochrana Nabite batériu, ak sa problém nevyrieši, požiadajte o technickú pomoc E06 Chyba komunikácie s displejom Požiadajte o technickú pomoc E07 Ochrana proti nadmernému prúdu Požiadajte o technickú pomoc E08 Chyba signálu stanice Požiadajte o technickú pomoc E09 Anomália \ blok bezkefkového motora Požiadajte o technickú pomoc176

13. Zodpovednosť a všeobecné záručné termíny

Vodič preberá všetky riziká týkajúce sa nepoužívania prilby a ďalších ochranných prostriedkov. Povinnosťou vodiča je dodržiavať miestne normy platné vo vzťahu:

1. k minimálnemu povolenému veku pre vodiča,

2. k obmedzeniam týkajúcim sa typov vodičov, ktorí môžu výrobok používať

3. a ku všetkým ostatným legislatívnym aspektom

Povinnosťou vodiča je okrem toho udržiavať výrobok čistý a v perfektom stave účinnosti a vykonávať údržbu výrobku, dôkladne vykonávať kontroly bezpečnosti v rámci svojich znalostí, ako sú opísané v predchádzajúcich oddieloch, nepoškod- zovať výrobok žiadnym spôsobom a zachovávať celú dokumentáciu týkajúcu sa údržby. Podnik nezodpovedá za spôsobené škody a žiadnym spôsobom nie je zodpovedný za škody spôsobené na veciach alebo osobách v skutkovej podstate, v ktorej: - výrobok sa používa nenáležitým spôsobom alebo nie v súlade s tým, čo je uvedené v návode na použitie; - výrobok, následne po kúpe, bol upravený alebo zmenený vo všetkých alebo v niektorých komponentoch. V prípade funkčnej poruchy výrobku z dôvodov neprisúditeľných nesprávnemu správaniu sa vodiča a v prípade, ak chcete nahliadnuť do všeobecných záručných termínov, sa prosím, skontaktujte so svojím predajcom alebo navštívte sídlo www.jeepurbanemobility.com Vždy sú vyradené z rozsahu aplikácie Právnej záruky výrobkov prípadné poškodenia alebo funkčné poruchy spôsobené náhodnými konaniami a/alebo pripísateľnými na zodpovednosť kupujúceho alebo použitím výrobku, ktoré nie je v súlade s jeho určeným použitím a/alebo v súlade s tým, čo je stanovené v technickej dokumentácii priloženej k výrobku, alebo spôsobené nevykonaným nastavením mechanických častí, prirodzeným opotrebovaním opotrebovateľných materiálov alebo spôsobené montážnymi chybami, nedostatočnou údržbou a/alebo použitím výrobku, ktoré nie je v súlade s návodom. Z právnej záruky vzťahujúcej sa na výrobky, sú vyradené, napríklad:

• škody spôsobené nárazmi, náhodnými pádmi alebo zrážkami, defektmi;

• škody spôsobené používaním, vystavením alebo skladovaním v nevhodnom prostredí (napr. prítomnosť dažďa a/ alebo bahna, vystavenie vlhkosti alebo nadmernému teplu, kontakt s pieskom alebo inými látkami)

• škody spôsobené nevykonaným nastavením na uvedenie na vozovku a/alebo nevykonanou údržbou mechanických častí, bŕzd s mechanickým kotúčom, riadidiel, pneumatík atď.; chybnou inštaláciou a/alebo chybnou montážou dielov a/alebo komponentov

• prirodzené opotrebovanie opotrebovateľných materiálov: brzda s mechanickým kotúčom (napr.: doštičky, spony, kotúč, káble), pneumatiky, plošiny, tesnenia, ložiská, LED svetlá a svetlomety, stojan, rukoväte, blatníky, gumené časti (plošina), kabeláže káblových spojok, masky a tmely atď.;

• nenáležitá údržba a/alebo nenáležité použitie batérie výrobku;

• poškodenie a/alebo vydutie častí výrobku;

• nesprávna alebo neprimeraná údržba alebo úprava výrobku;

• nenáležité použitie výrobku (napr.: nadmerné zaťaženie, použitie pri súťažiach a/alebo na obchodné činnosti v rámci požičania alebo prenájmu);

• údržby, opravy a/alebo technické zásahy na výrobku vykonané neoprávnenými tretími stranami;

• škody na výrobkoch spôsobené prepravou, keď ju vykonával kupujúci;

• škody a/alebo chyby spôsobené použitím neoriginálnych náhradných dielov. Pozývame vás nahliadnuť do najnovšej verzie záručných termínov, ktorá je k dispozícii na sídle www.jeepurbanemobility.com/en/support/177

14. Informácie o likvidácii

UPOZORNENIE Spracovanie elektrického alebo elektronického zariadenia na konci jeho životnosti (platí vo všetkých krajinách Európskej únie a v iných európskych systémoch so systémom separovaného zberu) Tento symbol na výrobku alebo na obale označuje, že výrobok sa nesmie považovať za bežný odpad z domácnosti, ale musí sa odovzdať do zberného miesta vhodného na recykláciu elektrických a elektronických zariadení (RAEE). Zabezpečiac, že tento výrobok sa zlikvidoval správne, prispievate k zabráneniu možných negatívnych dôsledkov pre prostredie a zdravie, ktoré by inak mohli byť spôsobené jeho neadekvátnou likvidáciou. Recyklácia materiálov pomáha šetriť prírodné zdroje. Pre podrobnejšie informácie o recyklácii a likvidácii tohto výrobku sa môžete skontaktovať s miestnou službou likvidácie odpadov alebo predajným miestom, kde ste si výrobok kúpili. V každom prípade je potrebné vykonať likvidáciu podľa normy platnej v krajine nákupu. Osobitne, povinnosťou spotrebiteľov je nelikvidovať RAEE ako komunálny odpad, ale musia sa podieľať na triedenom zbere tohto typu odpadu prostredníctvom dvoch spôsobov odovzdania:

• V komunálnych zberných strediskách (nazývaných aj ekologické prístrešky, ekologické ostrovy), priamo alebo prostredníctvom komunálnych zberných služieb, ak sú k dispozícii.

• V predajných miestach nových elektrických a elektronických zariadení. Tu sa môže bezplatne odovzdať elektroodpad veľmi malých rozmerov (s najdlhšou stranou kratšou ako 25 cm), zatiaľ čo elektroodpad s väčšími rozmermi sa môže odovzdať v pomere 1 za 1 alebo odovzdaním starého výrobku v momente nákupu nového s rovnakými funkciami. Okrem toho, spôsob 1 za 1 je vždy garantovaný počas aktu nákupu nového elektrického alebo elektronického zariadenia zo strany spotrebiteľa, nezávisle od veľkosti RAEE. V prípade nesprávnej likvidácie elektrických alebo elektronických zariadení sa môžu uplatniť osobitné sankcie stanovené v platných právnych predpisoch o ochrane životného prostredia. Ak OEEZ obsahuje batérie alebo akumulátory, je treba ich odstrániť a zneškodniť prostredníctvom špecického zberu triedeného odpadu. UPOZORNENIE Spracovanie použitých batérií (platí vo všetkých krajinách Európskej únie a v iných európskych systémoch so systémom separovaného zberu) Tento symbol na výrobku alebo na obale označuje, že batéria sa nesmie považovať za bežný odpad z domácnosti. Na niektorých typoch batérií by sa tento symbol mohol použiť v kombinácii s chemickou značkou. Chemické značky ortuti (Hg) alebo olova (Pb) sa pridávajú, ak batéria obsahuje viac ako 0,0005 % ortuti alebo viac ako 0,004 % olova. Zabezpečiac, že články-batérie sa zlikvidovali správne, prispievate k zabráneniu možných negatívnych dôsledkov pre prostredie a zdravie, ktoré by inak mohli byť spôsobené jeho neadekvátnou likvidáciou. Recyklácia materiálov napomáha udržiavať prírodné zdroje. V prípade výrobkov, ktoré, z dôvodov bezpečnosti, poskytnutia alebo ochrany údajov, si vyžadujú pevné pripojenie k vnútornému článku/ batérii, tento článok alebo batériu smie vymeniť iba pomocný kvalikovaný personál. Na konci životnosti odovzdajte výrobok do zberného centra určeného na zneškodnenie elektrických a elektronických zariadení: to zaistí aj správne zneškodnenie vnútornej batérie. Pre podrobnejšie informácie o likvidácii vybitého článku-batérie alebo výrobku sa môžete skontaktovať s obecným úradom, miestnou službou likvidácie odpadu alebo predajným miestom, kde ste si výrobok kúpili. V každom prípade je potrebné vykonať likvidáciu podľa normy platnej v krajine nákupu.178 Εγχειρίδιο χρήσης Περιεχόμενα Μετάφραση των πρωτότυπων οδηγιών Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν. Για πληροφορίες, τεχνική υποστήριξη και βοήθεια, καθώς και για να διαβάσετε τους γενικούς όρους εγγύησης απευθυνθείτε στον προμηθευτή σας ή επισκεφτείτε τον ιστότοπο www.jeepurbanemobility.com Αυτό το εγχειρίδιο ισχύει για τα ακόλουθα ηλεκτρικά πατίνια: Adventurer Urban Camou Sentinel
