DŮLEŽITÉ! Před použitím výrobku si pečlivě přečtěte a dodržujte následující pokyny. Tento návod si uschovejte pro budoucí použití nebo pro nové uživatele. Věnujte čas osvojení si základů praxe, abyste se vyhnuli vážným nehodám, ke kterým může dojít v prvních měsících. Obraťte se na svého prodejce, který vám poradí, jak výrobek správně používat, nebo vás odkáže na kompetentní školicí organizaci. Společnost odmítá jakoukoli přímou nebo nepřímou odpovědnost vyplývající z nesprávného používání výrobku, nedodržení silničních předpisů i pokynů v tomto návodu, nehod a sporů způsobených nedodržením předpisů a nezákonným jednáním. Tento výrobek je určen k rekreačním účelům, k použití pouze jednou osobou, nikoli k přepravě spolujezdců, a proto jej nemůže používat více než jedna osoba najednou. Nijak neměňte zamýšlené použití vozidla, tento výrobek není vhodný pro kaskadérské kousky, soutěže, přepravu předmětů, tažení jiných vozidel nebo přídavných zařízení. Elektrická koloběžka se musí používat opatrně, vždy s ohledem na pravidla stanovená silničními předpisy země, ve které se používá, aby se předešlo nebezpečí a byla zajištěna maximální opatrnost vůči sobě i ostatním. POZOR Orientační konstrukční požadavky na vozidlo: Model elektrické koloběžky Jeep Urban Camou Jeep Adventurer Jeep Sentinel Kód výrobku bez blinkrů JE-MO-210002 JE-MO-210001 - Kód výrobku včetně blinkrů JE-MO-210006 JE-MO-220003 JE-MO-210005 JE-MO-220002 JE-MO-210004 JE-MO-220001 Hmotnost MIN (kg) 30 30 30 Hmotnost MAX (kg) 100 100 100 *Věk MIN 14 14 14 *Věk MAX 65 65 65 Výška (cm) MIN 120 120 120 Výška (cm) MAX 200 200 200

• Před použitím výrobku zkontrolujte a dodržujte místní platné předpisy týkající se minimálního povoleného věku řidiče, omezení typu řidiče, jenž smí výrobek používat, a použití samotného výrobku. Vážená hladina emisního akustického tlaku (hluku) A u ucha řidiče je nižší než 70 dB(A). Gracká podoba bezpečnostních upozornění Pro identikaci bezpečnostních hlášení v tomto návodu se používají následující gracké symboly. Jejich účelem je upozornit čtenáře/uživatele na správné a bezpečné používání výrobku. POZOR Dávejte pozor Upozorňuje na pravidla, která je třeba dodržovat, aby nedošlo k poškození výrobku a/nebo aby se předešlo nebezpečným situacím. NEBEZPEČÍ Zbytková rizika Upozorňuje na přítomnost nebezpečí, která způsobují zbytková rizika, jimž musí uživatel věnovat pozornost, aby se vyhnul zranění nebo hmotným škodám.136 Všeobecná upozornění POZOR Je důležité mít na paměti, že pokud se nacházíte na veřejném místě nebo na silnici, nejste ani při doslovném dodržování tohoto návodu chráněni před zraněním způsobeným porušením předpisů nebo nevhodným chováním vůči jiným vozidlům, překážkám nebo osobám. Nesprávné použití výrobku nebo nedodržení pokynů uvedených v tomto návodu může mít za následek vážné poškození. Tento výrobek je elektrickým vozidlem. Čím rychleji jedete, tím delší je brzdná dráha. Nouzové brzdění na kluzké, blátivé, mokré nebo zledovatělé vozovce může způsobit protáčení kol a ztrátu rovnováhy. Je nutné dodržovat přiměřenou rychlost a bezpečný odstup od ostatních vozidel nebo chodců. Při jízdě po neznámých silnicích dbejte zvýšené opatrnosti. Při používání výrobku neotvírejte stojánek, hrozí nebezpečí vážného zranění osob a poškození výrobku. POZOR Na mokré vozovce se brzdná dráha prodlužuje a přilnavost výrazně klesá ve srovnání se suchou vozovkou! Jezděte s větší opatrností, dodržujte odstup! V zájmu vlastní bezpečnosti vždy používejte: přilbu, chrániče kolen a loktů, které chrání před pády a zraněními při jízdě na výrobku. Při půjčování výrobku požádejte řidiče, aby si nasadil bezpečnostní vybavení, a vysvětlete mu, jak se vozidlo ovládá. Abyste předešli zranění, nepůjčujte výrobek osobám, které s ním neumějí zacházet. Před použitím výrobku si vždy obujte boty. Děti si nesmí s koloběžkou ani s žádnou její částí hrát, ani se jim nesmí dovolit provádět čistění či údržbu. Při jízdě na výrobku dbejte na to, abyste nevyděsili děti a chodce. Když za nimi projíždíte, upozorněte je zvonkem a zpomalte na minimální rychlost 6 km/h. Pokyny a upozornění týkající se chování řidiče Podmínky Vhodné/předpokládané použití Nevhodné použití Řidiči Jeden Více osob, s dětmi nebo zvířaty. Bezpečnostní výbava Přilba, chrániče kolen, chrániče loktů, reexní vesta. Žádné vybavení. Kontrola před jízdou Před každým použitím zkontrolujte brzdy a jejich opotřebení, tlak v pneumatikách (doporučená hodnota je uvedena na boku pneumatiky), opotřebení kol, akcelerátor, blinkry, světla a stav nabití baterie. Pokud zaznamenáte neobvyklé zvuky nebo anomálie, výrobek nepoužívejte a kontaktujte svého prodejce nebo autorizovaný technický servis. Žádná kontrola výrobku před jízdou. Pokud zaznamenáte neobvyklé zvuky nebo anomálie, výrobek nepoužívejte a kontaktujte svého prodejce nebo technický servis. Používání výrobku za přítomnosti zvuků a anomálií. Chůze s tlačením výrobku Nezrychlování. Stisknutí akcelerátoru. Tlačení při přecházení přechodu pro chodce Přecházení s vozidlem po přechodech pro chodce. V pěších zónách, pokud nejste vybaveni režimem chodce (6 km/h) Jízda na vozidle v pěších zónách, pokud nejste vybaveni režimem chodce (6 km/h). V přelidněných oblastech. Jízda na vozidle v přelidněných oblastech. V zastavené poloze Osoba jedoucí na tomto výrobku musí být scho- pna snadno položit obě nohy na zem a zároveň držet řídítka ve správné výšce. Neschopnost udržet výrobek zastavený a v rovnováze. Sedat si na výrobek v chodu nebo zastavený.137 Podmínky Vhodné/předpokládané použití Nevhodné použití Jízda za normálních podmínek Bez předmětů zavěšených na řídítkách. Předměty visící z řídítek způsobují nesta- bilitu a mohou překážet při manévrování. Jízda s oběma rukama na řídítkách. Řízení jen jednou rukou nebo bez použití rukou. Nepoužívání zařízení, jako jsou telefony, chytré hodinky, hudební přehrávače, sluchátka. Používání zařízení, jako jsou telefony, chytré hodinky, hudební přehrávače, sluchátka. Jízda s oběma chodidly na plošině pohodlným a bezpečným způsobem. Jízda s jednou nebo dvěma nohama mimo plošinu. Je zakázáno umisťovat a soustřeďovat váhu na zadní blatník. Řízení s přilbou a ochrannými pomůckami. Řízení bez přilby a ochranných pomůcek. Jízda po snadno přístupných, hladkých a kompaktních silnicích, vyhýbejte se místům s hustým provozem nebo přelidněným oblastem: např. vyhrazená cyklostezka, hladký zpevněný povrch. Jízda po dálnici, na dálkových silnicích. Jízda po frekventovaných silnicích. Jízda na chodnících. Jízda v přeplněných oblastech. Jízda po velmi nerovných cestách. Jízda v blízkosti: soutěsek, srázů, přístavů, moře, jezer a řek. Nedodržování platných předpisů a silničního zákona. Dodržování platných předpisů a silničního zákona. Nedodržování platných předpisů a silničního zákona. Neustálé hledění vpřed a dávání pozor na všechny překážky, vozidla a blízké chodce. Rozptylování se při řízení. Změna směru jízdy: ujistěte se, že jste viděni, a snižte rychlost. Náhlá změna směru jízdy ve vysoké ry- chlosti, aniž byste se ujistili, že jste viděni. V každém případě předvídejte trajektorii a zmírněte rychlost, přičemž respektujte pravidla silničního provozu a nejzranitelnější osoby. Při současném brzdění a zatáčení je vozidlo nestabilní. Vždy používejte ukazatele směru, pokud je jimi výrobek vybaven. Nepoužívání směrových ukazatelů. Zpomalení v přítomnosti chodců. Zrychlování nebo udržování konstantní rychlosti v přítomnosti chodců. Používání režimu chodce v pěších zónách (6 km/h). Jízda bez použití režimu chodce v pěších zónách (6 km/h). Upozornění na svou přítomnost pomocí zvonku. Neupozornění na svou přítomnost pomocí zvonku. Nerovnoměrný stav vozovky: rychlostní hrboly/výškové ner- ovnosti/drsný povrch vozovky Jízda mírnou rychlostí. Jízda vysokou rychlostí. Mírné pokrčení kolen při přejíždění nerovného povrchu pro lepší tlumení nárazů. Zrychlování přes hrboly a klíny, sjíždění schodů, přeskakování překážek, vyjíždění na chodníky, strnulá jízda.138 Podmínky Vhodné/předpokládané použití Nevhodné použití Chování: v zatáčkách, při jízdě z kopce, za přítomnosti překážek, okolních vozidel a chodců Udržování bezpečnostní vzdálenosti. Nedodržování bezpečnostní vzdálenosti. Nezrychlovat. Brzdit a zpomalit. Zrychlovat. Jízda mírnou rychlostí a bezpečné brzdění. Jízda vysokou rychlostí, náhlé brzdění. Věnování pozornosti dveřím a jiným překážkám ve výšce. Průjezd pod výškovými překážkami. Podmínky viditelnosti Jezděte pouze tehdy, pokud je dostatek světla pro bezpečnou jízdu. Při jízdě za nepříznivých světelných podmínek (od půl hodiny po západu slunce, po celou dobu tmy a také ve dne, pokud povětrnostní podmínky znemožňují viditelnost vozovky, při průjezdu tunely) nezapomeňte zapnout světla výrobku a nosit reexní bundu nebo pásky. Jízda za nepříznivých světelných podmínek s vypnutými světly a bez použití reexní vesty nebo šlí. Povětrnostní podmínky Jízda za optimálních povětrnostních podmínek (bez deště). Jízda za zhoršených podmínek: za deště, když sněží, když je na silnici led nebo bláto, za silného větru, v mlze. Parkování Na vyhrazených místech, aniž by se bránilo pohybu vozidel a chodců. Všude, kde to brání pohybu vozidel a chodců. Na hladkém povrchu, s ověřením stability. Na nerovném povrchu a bez ověření stability. Vypnutí výrobku a vždy používání zařízení proti krádeži. Používání dodaného stojánku. Ponechání výrobku zapnutého, bez dozoru a bez zařízení proti krádeži. Provozování extrémních sportů/ akrobacie NE ANO Jízda v blízkosti: soutěsek, srázů, přístavů, moře, jezer a řek. Jízda loužemi. Závodění s dalšími vozidly. Vystavení výrobku silným nárazům NE ANO překonávání věcí nebo lidí, skákání ze schodů nebo z výšky. Co dělat v případě pádu: Zkontrolujte, zda páčka akcelerátoru funguje správně. Za tímto účelem několikrát zrychlete a zpomalte. Vždy zkontrolujte, zda brzdy správně fungují. Za tímto účelem vystupte z vozidla, tlačte jej vpřed a zabrzděte, abyste se ujistili, že reaguje na povely. Ověřte, zda jsou všechny součásti vozidla na svém místě a bezpečně upevněny. Zkontrolujte opotřebení a tlak v pneumatikách (doporučené hodnoty najdete na boku pneumatiky). Zkontrolujte opotřebení brzd a kabelů. NEBEZPEČÍ Brzdy se mohou během používání zahřívat. Nedotýkejte se jich po použití.

2. Obsah balení a sestavení139

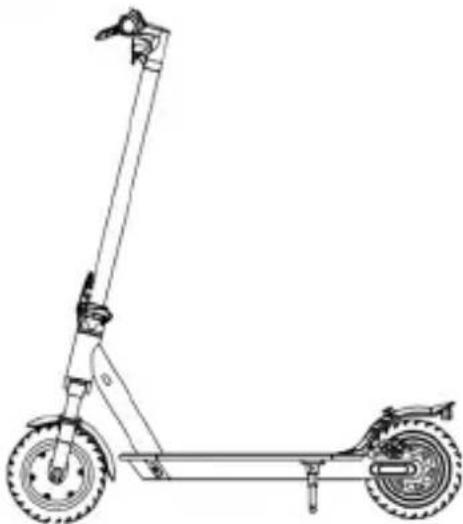

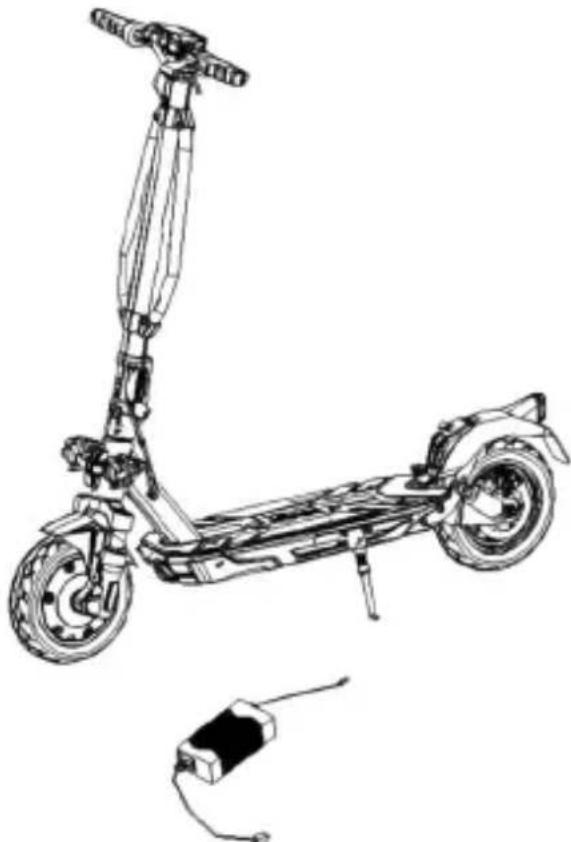

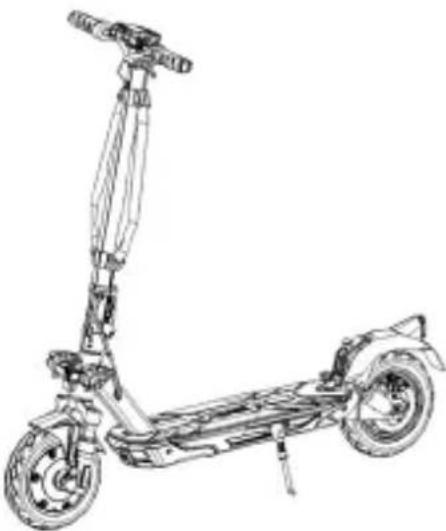

Sestavený výrobek, řídítka se montují pomocí šroubů, které jsou součástí balení. Model Referenční obrázek V balení Montáž řídítek Adventurer Urban Camou 1x imbusový klíč 1x nabíječka baterie 4x šrouby na řídítka 1x duše 4x nálepky 1x krycí destička šroubů 1x přepravní hák 1x adaptér pro huštění pneumatik Pro správnou montáž dílů znázorněných na obrázku postupujte podle pokynů v následujícím odstavci. Sentinel 1x imbusový klíč 1x nabíječka baterie 4x šrouby na řídítka 1x duše 4x nálepky 1x adaptér pro huštění pneumatik Vložte 4 šrouby ručně, aniž byste je utahovali, a poté použijte dodaný šestihranný klíč pro jejich utažení a zajištění řídítek. Kroky: Urban Camou/Adventurer:

• Otevřete balení a odstraňte horní obaly.

• Zvedněte představec a nasaďte řídítka, přičemž dávejte pozor, abyste nepřiskřípli kabely.

• Zajistěte představec sklopením zajišťovací páčky. Zatlačte dolů bezpečnostní kroužek skládacího mechanismu.

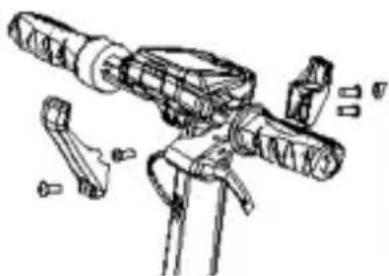

• Umístěte hák na vnitřní stranu představce a vložte 2 šrouby (se sníženou hlavou), aniž byste je utahovali.

• Vložte šroub (s redukovanou hlavou) do prvního otvoru na opačné straně představce.

• Utáhněte 3 dříve vložené šrouby.

• Umístěte krycí destičku šroubů mezi zbývající otvor a kryt displeje, vložte šroub (s velkou hlavou) a utáhněte jej jen natolik, aby nedošlo k poškození destičky.

• Vyndejte výrobek z obalu, otevřete stojánek a zkontrolujte stabilitu výrobku.

• Nastavte zavírací mechanismus představce (je-li to nutné*).

• Zkontrolujte tlak v pneumatikách (doporučená hodnota je uvedena na boku pneumatiky).

2. Obsah balení a sestavení140

• Otevřete balení a vyjměte horní obal.

• Otevřete představec řídítek a zajistěte jej sklopením páčky zavíracího mechanismu.

• Připojte napájecí kabel displeje k hlavnímu vedení (je-li to nutné).

• Nainstalujte řídítka na představec, dávejte pozor na lanka a vložte 4 šrouby a utáhněte je šestihranným klíčem.

• Vyndejte výrobek z obalu

• Otevřete stojánek a zkontrolujte stabilitu výrobku

• Nastavte zavírací mechanismus představce (je-li to nutné)**. Model Referenční obrázek * Seřízení Adventurer Urban Camou Na vnější straně mechanismu se nachází šroub se šestihran- nou hlavicí. Pokud je představec řídítek po zavření nestabilní, upravte šroub mechanismu tak, že jej zašroubujete nebo vyšroubujete, abyste zvýšili stabilitu představce. Sentinel Uvnitř páky zavíracího mechanismu je šestihranný šroub. Pokud je představec řídítek po zavření nestabilní, upravte šroub mechanismu tak, že jej zašroubujete nebo vyšroubujete, abyste zvýšili stabilitu představce. POZOR Výrobek správně sestavte. Pokud při montáži zjistíte výrobní vady, nejasné kroky nebo potíže při montáži či seřizování, nejezděte s vozidlem a kontaktujte svého prodejce nebo navštivte internetové stránky www.jeepurbanemobility.com, kde vám poskytnou technickou pomoc. Nepoužívejte příslušenství a/nebo doplňky, které nejsou schváleny výrobcem. Udržujte děti z dosahu plastových částí (včetně obalových materiálů) a malých částí, které mohou způsobit udušení. Je zakázáno jakkoli upravovat nebo měnit výrobek nebo jeho části, protože by to mohlo poškodit účinnost, strukturu a způsobit škody. Odstraňte všechny ostré hrany způsobené nesprávným používáním, rozbitím nebo poškozením výrobku. Pokud zjistíte jakoukoli tovární závadu, neobvyklé zvuky nebo jakékoli abnormality, nejezděte s vozidlem a kontaktujte svého prodejce nebo navštivte internetové stránky www.jeepurbanemobility.com, kde vám poskytnou technickou pomoc.

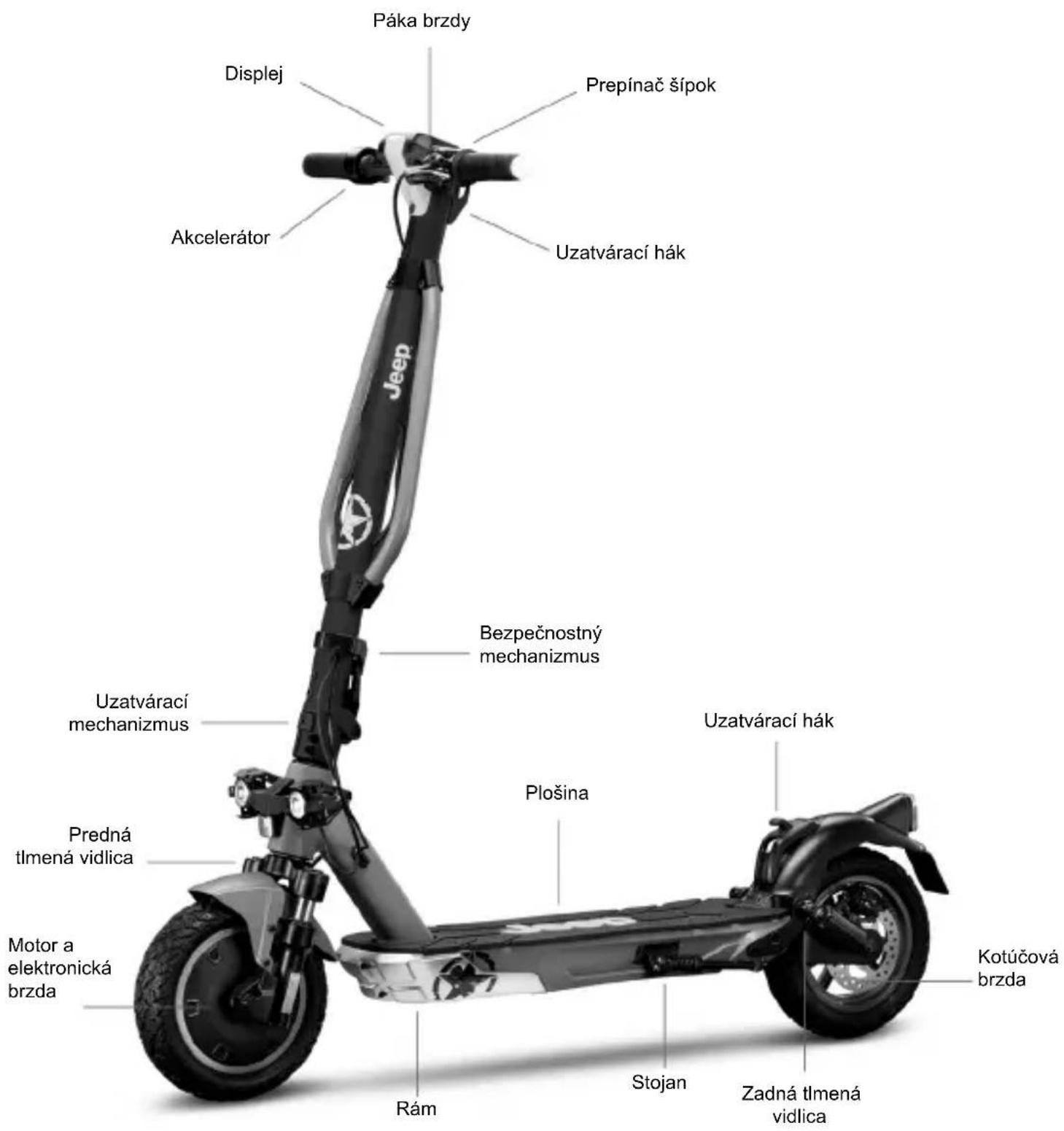

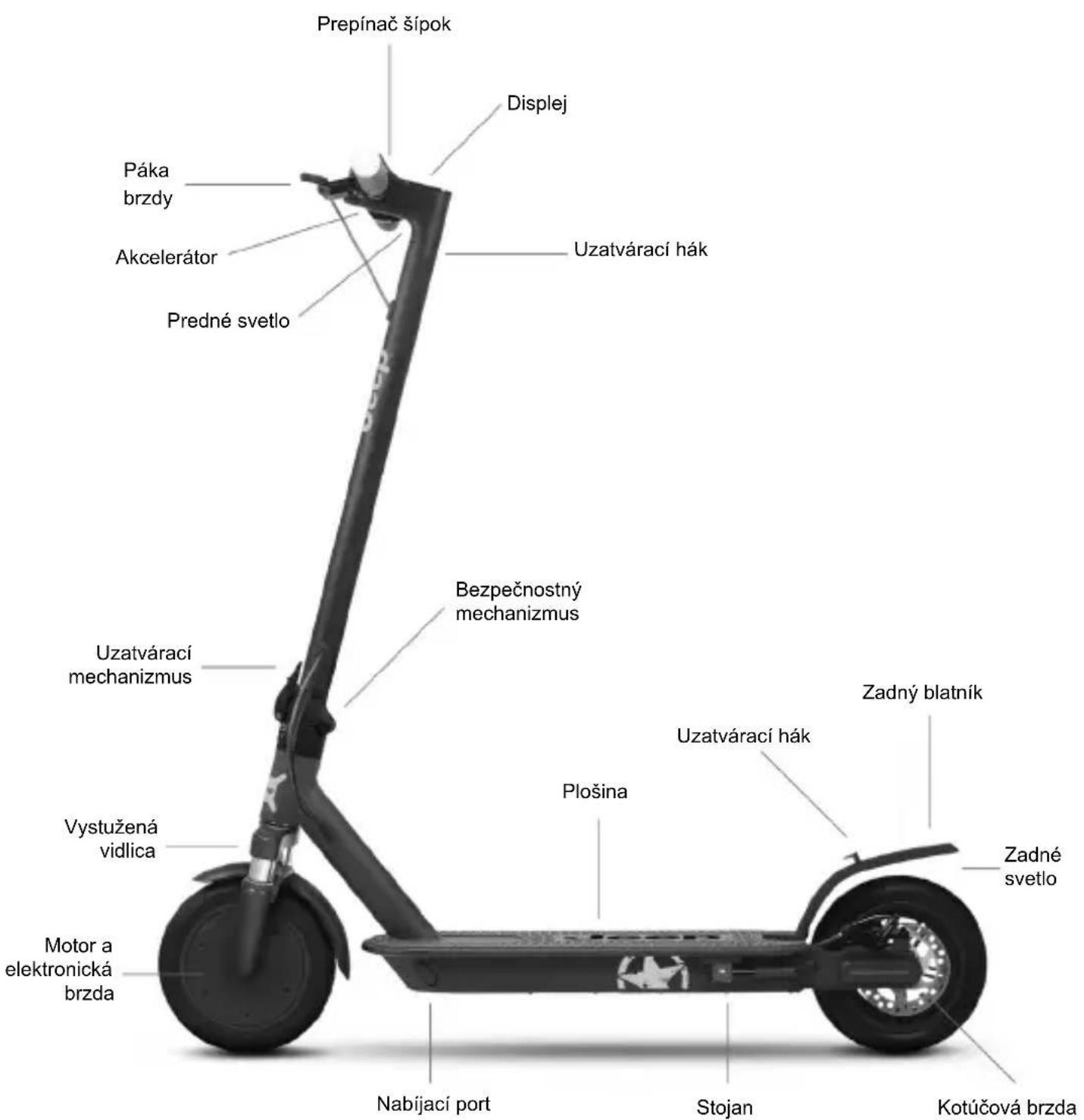

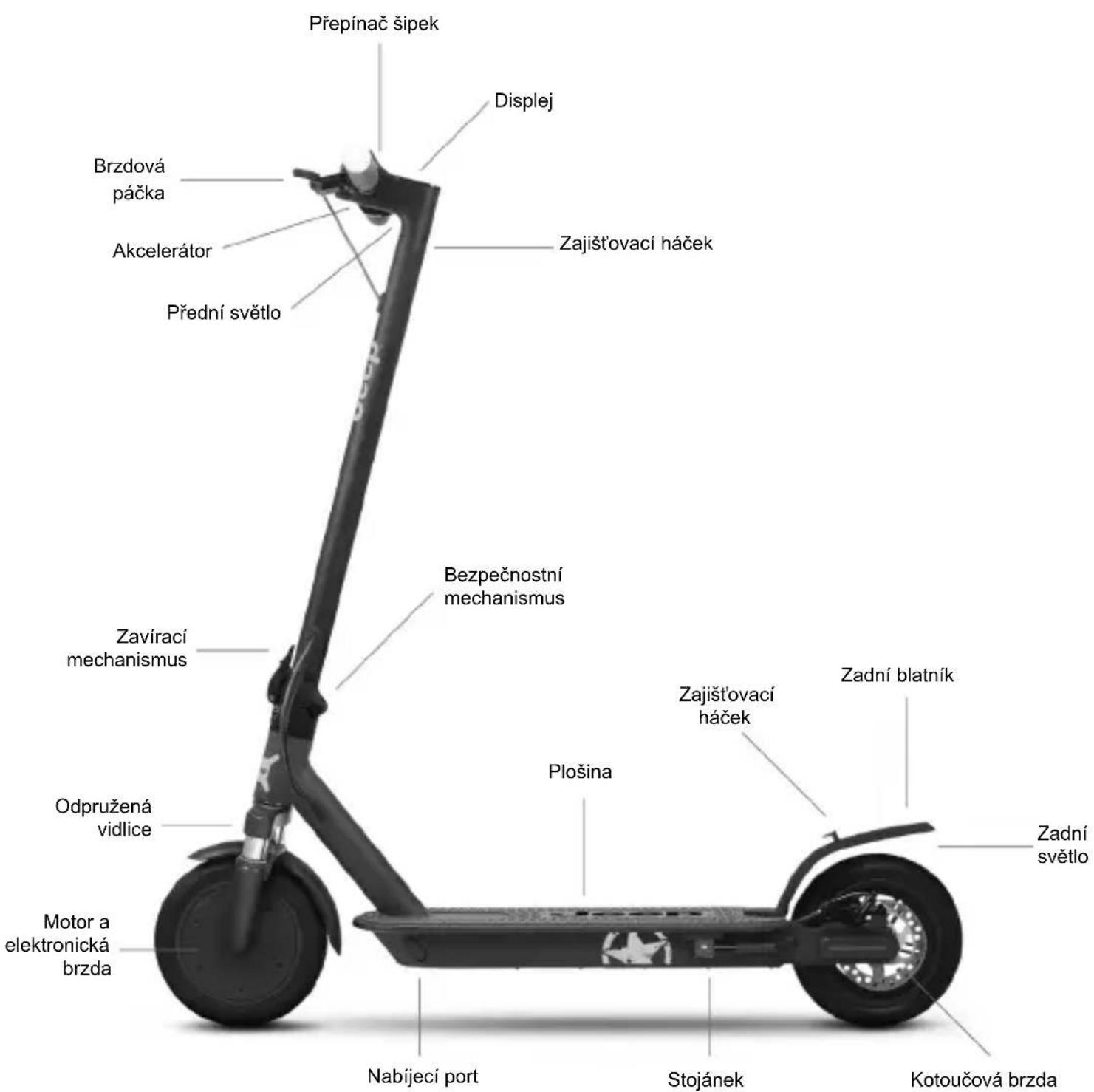

3. Popisný přehled výrobku141

3. Popisný přehled výrobku

V zájmu neustálého technologického vývoje si výrobce vyhrazuje právo na změnu výrobku bez předchozího upozornění a bez nutnosti automatické aktualizace tohoto návodu. Informace a revize tohoto návodu k obsluze naleznete na internetových stránkách www.jeepurbanemobility.com Adventurer/Urban Camou Akcelerátor Kotoučová brzda Zajišťovací háček Přepínač šipek Brzdová páčka Displej Zajišťovací háček Plošina Stojánek Odpružená zadní vidlice Rám Bezpečnostní mechanismus Zavírací mechanismus Motor a elektronická brzda Odpružená přední vidlice142 Sentinel Zajišťovací háček Zadní blatník Přepínač šipek Brzdová páčka Plošina Stojánek Kotoučová brzda Zadní světlo Nabíjecí port Bezpečnostní mechanismus Zavírací mechanismus Motor a elektronická brzda Akcelerátor Přední světlo Zajišťovací háček Displej Odpružená vidlice143 Zadní světlo POZOR Při prvním použití nabijte výrobek na 100 %. Ujistěte se, že jsou výrobek, nabíječka a nabíjecí port suché. Pokyny

1. Otevřete stojánek

2. Vypněte koloběžku

Model Referenční obrázek Pokyny Adventurer Urban Camou Sentinel - Sejměte gumový kryt z nabíjecího portu. - Připojte nabíječku k elektrické zásuvce a poté k nabíjecímu portu. - Když je výrobek plně nabitý, změní se kontrolka na nabíječce z červené (nabíjení) na zelenou (nabíjení dokončeno). - Po skončení nabíjení odpojte nabíječku od vozidla a nasaďte gumový kryt. - Odpojte nabíječku od elektrické zásuvky. Koloběžku během nabíjení nezapínejte. POZOR Po dokončení nabíjení se červená kontrolka na napájecím zdroji rozsvítí zeleně. POZOR K dobíjení tohoto výrobku používejte POUZE dodanou nabíječku Model Model nabíječky Výstupní napětí Doba nabíjení Adventurer HVE063-4200150 42V – 1.5A 7 h Urban Camou HVE126-5460200 54,6V – 2.0A 5 h Sentinel XHK-916-42015 42V – 1.5A 5 h Použití jiného typu nabíječky může výrobek poškodit nebo sebou nést další potenciální rizika. Nikdy nenabíjejte výrobek bez dozoru. Výrobek během nabíjení nezapínejte.

4. Nabíjení baterie144

Po každém použití baterii plně nabijte, abyste prodloužili její životnost. Nenabíjejte výrobek ihned po použití. Před nabíjením nechte výrobek hodinu vychladnout. Výrobek nesmí být nabíjen po dlouhou dobu. Přebíjení snižuje životnost baterie a představuje další potenciální rizika. Doporučuje se nenechat vozidlo zcela vybít, aby nedošlo k poškození baterie. Poškození způsobené prodlouženým dobíjením je nevratné a nevztahuje se na něj omezená záruka. Jakmile dojde k poškození, baterii nelze nabít (demontáž baterie nekvalikovaným personálem je zakázána, protože by to mohlo způsobit úraz elektrickým proudem, zkrat nebo dokonce vážnou bezpečnostní nehodu). Pokud jste na delší dobu pryč, např. na dovolené, a svěřujete zařízení třetí osobě, nechte jej ve stavu částečného nabití (20-50 % nabití), nikoliv plně nabité. Provádějte pravidelnou vizuální kontrolu nabíječky a nabíjecích kabelů. Pokud je kabel nabíječky zjevně poškozený, nep- oužívejte jej, abyste předešli dalšímu poškození a/nebo riziku, a kontaktujte nás kvůli výměně. Upozornění týkající se baterie Baterie se skládá z lithium-iontových článků a chemických prvků, které jsou nebezpečné pro zdraví a životní prostředí. Výrobek nepoužívejte, pokud z něj vychází zápach, látky nebo nadměrné teplo. Nevyhazujte výrobek ani baterii do komunálního odpadu. Koncový uživatel odpovídá za likvidaci elektrických a elektronických zařízení a baterií v souladu se všemi příslušnými předpisy. Nepoužívejte použité, vadné a/nebo neoriginální baterie jiných modelů nebo značek. NEBEZPEČÍ Nenechávejte baterii v blízkosti zdrojů ohně nebo tepla. Nebezpečí požáru a výbuchu. Baterii neotevírejte ani nerozebírejte, nezasahujte do ní, neházejte s ní, nepropichujte ji ani k ní nepřipevňujte žádné předměty. Nedotýkejte se látek vytékajících z baterie, protože obsahuje nebezpečné látky. Nedovolte, aby se baterie dotýkaly děti nebo zvířata. Baterii nepřebíjejte ani nezkratujte. Nebezpečí požáru a výbuchu. Baterii neponořujte ani nevystavujte působení vody, deště nebo jiných kapalných látek. Nevystavujte baterii přímému slunečnímu záření, nadměrnému teplu nebo chladu (například nenechávejte výrobek nebo baterii delší dobu v autě na přímém slunci), prostředí s výbušnými plyny nebo plameny. Nepřepravujte ani neukládejte baterii s kovovými předměty, jako jsou sponky do vlasů, náhrdelníky apod. Kontakt kovových předmětů s kontakty baterie může způsobit zkrat s následkem fyzického zranění nebo smrti.

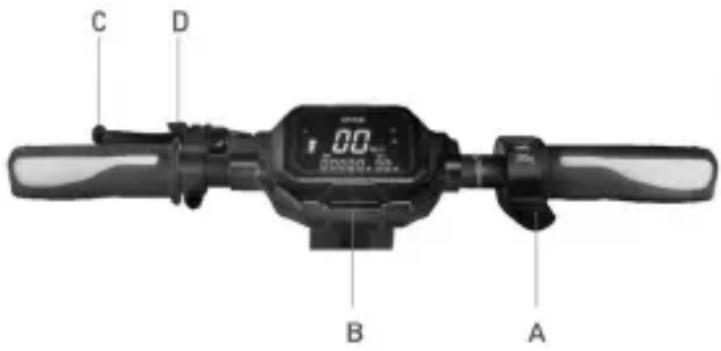

5. Informace o ovladačích/Ovládací panel

Akcelerátor: stisknutím tlačítka dolů zrychlíte.

Tlačítko zapnutí: stisknutím se výrobek zapne/vypne.

Změna rychlostního stupně: stisk- něte 2krát tlačítko (B) pro zvolení požadovaného stupně.

Světla: jedním stisknutím tlačítka se světla zapnou/vypnou.

Brzdová páčka: zmáčknout páčku pro brzdění.

Zvonek: jednou stlačit páčku pro jeho aktivaci.

Tlačítko zapnutí: stisknutím se výrobek zapne/vypne.

Změna úrovně rychlosti: stisknout 2krát pro výběr požadované úrovně.

Světla: jedním stisknutím tlačítka se světla zapnou/vypnou.

Brzdová páčka: zmáčknout páčku pro brzdění.

Zvonek: jednou stlačit páčku pro jeho aktivaci. Model Referenční obrázek Symboly Adventurer Urban Camou

1. Stav nabití baterie: Ukazuje zbýva-

jící nabití baterie.

2. Tachometr: Udává okamžitou

3. ODO: Celková ujetá vzdálenost.

4. TRIP: Vzdálenost jednotlivé jízdy.

5. Světla: Kontrolka zapnutí světel.

6. Úroveň 1 – režim ECO.

7. Úroveň 2 – režim D.

8. Úroveň 3 – režim S+.

9. Kontrolka Bluetooth: Možnost

připojení chytrého telefonu.

10. Tempomat: Udržení rychlosti.

Aktivuje se po několika sekundách udržování stejné rychlosti. Displej vydá krátký zvuk.

11. Režim chodce: pomoc při tlačení

vozidla s blikajícím zadním světlem.146 Sentinel

1. Tachometr: Udává okamžitou

2. Úroveň 1 – režim ECO.

3. Úroveň 2 - režim DRIVE.

4. Úroveň 3 - režim SPORT.

5. Režim chodce: pomoc při tlačení

vozidla s blikajícím zadním světlem.

6. Světla: Kontrolka zapnutí světel.

7. Tempomat: Udržení rychlosti.

Aktivuje se po několika sekundách udržování stejné rychlosti. Displej vydá krátký zvuk.

8. ODO: Celková ujetá vzdálenost.

9. TRIP: Vzdálenost jednotlivé jízdy.

10. Stav nabití baterie: Ukazuje

zbývající nabití baterie. Směrové ukazatele (pokud jsou přítomné) Modely* Adven- turer Urban Camou Ovládání: U modelů, kde jsou směrová světla přítomna, jsou umístěna na konci řídítek (na levé a pravé straně). Směrové ukazatele jsou potřebné pro včasné varování před změnou směru jízdy. POZOR Před každým použitím výrobku zkontrolujte, zda směrové ukazatele správně fungují. Sentinel Směrové ukazatele jsou potřebné pro včasné varování před změnou směru jízdy. POZOR Před každým použitím výrobku zkontrolujte, zda směrové ukazatele správně fungují.147

• Při prvním použití nabijte výrobek na 100 %.

• Zkontrolujte tlak v pneumatikách (doporučená hodnota je uvedena na boku pneumatiky). Pokud výrobek neujede alespoň 60% deklarovaného počtu kilometrů nebo nedosáhne maximální rychlosti během prvních 3 měsíců používání, je pravděpodobné, že se pneumatiky opět vyfoukly a je třeba obnovit tlak podle pokynů.

• Zkontrolujte a seřiďte brzdy.

• Umístěte výrobek na rovný povrch.

• Řídítka držte pevně oběma rukama. Jednou nohou si stoupněte na stupátko a druhou se lehce odrazte a zrychlete. POZOR Funkce Zero Start: akcelerátor se aktivuje, jakmile rychlost jízdy vpřed překročí 3 km/h. Z bezpečnostních důvodů je výrobek zpočátku nastaven tak, aby nedošlo k nastartování ze zastavené polohy.

• Při jízdě na výrobku nakloňte během zatáčení tělo ve směru jízdy a pomalu otáčejte řídítky.

• Chcete-li výrobek zastavit, uvolněte akcelerátor a stiskněte brzdovou páčku

• Pro sestoupení nejprve výrobek zcela zastavte. Sestupování z výrobku za jízdy může způsobit zranění.

• Před každým použitím zkontrolujte brzdy a jejich opotřebení, tlak v pneumatikách (doporučená hodnota je uvedena na boku pneumatiky), opotřebení kol, akcelerátor a stav nabití baterie. Seřízení brzdových páček Adventurer/Urban Camou Pokyny Polohu brzdové páčky lze v případě potřeby upravit vyšroubováním šroubu (A). Po nastavení polohy utáhněte šroub (A). Sentinel Pokyny Polohu brzdové páčky lze v případě potřeby upravit vyšroubováním šroubu (A). Po nastavení polohy utáhněte šroub (A).

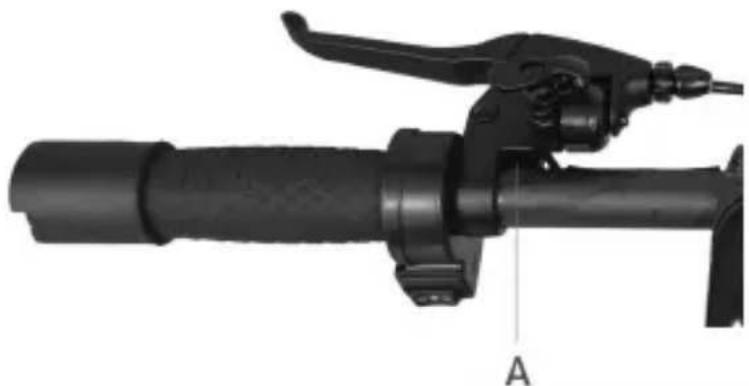

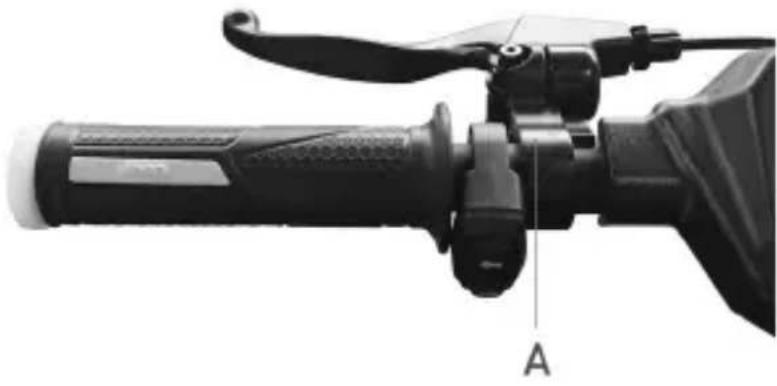

Model Obrázky Pokyny Adventurer Urban Camou Sentinel Pokud je brzda příliš utažená nebo příliš volná, povolte imbusovým klíčem šroub (A), poté seřiďte brzdové lanko (pokud je příliš utažené, zkraťte brzdové lanko směrem nahoru, pokud je příliš volné, stáhněte brzdové lanko směrem dolů) a poté šroub (A) opět utáhněte. Zkontrolujte správné zarovnání mezi brzdovým třmenem a kotoučem. Pomocí šroubů (B) a (C) v případě potřeby upravte polohu/vyrovnání na kotouči.

7. Složení a přeprava

Ujistěte se, že je elektrická koloběžka vypnutá. Uchopte rukou představec řídítek, zatáhněte za páčku, sklopte představec řídítek směrem k plošině a zajistěte. Adventurer/Urban Camou Pokyny POZOR Po složení ji zvedněte uchopením za představec řídítek jednou nebo oběma rukama. Dbejte na pevné držení výrobku během přepravy. Pokud si nejste jisti, že dokážete udržet hmotnost výrobku, nepokračujte v přepravě se zvednutým výrobkem. Při náhlém pádu může výrobek způsobit vážné zranění a poškození. Sentinel149

7. Složení a přeprava

Maximální dojezd a výkon vozidla závisí na několika proměnných: Terén: jízda po hladkém povrchu znamená větší dojezd a výkon než jízda po nerovných cestách a do kopce. Hmotnost uživatele: čím větší je hmotnost, tím kratší je dojezd a výkon vozidla. Teplota: jízda na koloběžce ve velmi chladném nebo horkém prostředí ovlivňuje dojezd a výkon. Rychlost a styl jízdy: plynulá a konstantní jízda prodlužuje autonomii. Neustálé zrychlování, zpomalování a manévrování výrazně snižuje dojezd. Nižší rychlost prodlužuje autonomii. Údržba: včasné dobíjení, správná údržba a pravidelná kontrola tlaku v pneumatikách zvyšují dojezd a zajišťují stálý výkon v průběhu času. Úroveň nabití baterie ovlivňuje výkon, čím je nižší, tím nižší je rychlostní výkon, zejména při stoupání.

8. Autonomie a výkon

9. Úschova, údržba a čištění

POZOR Pokud jsou na těle výrobku skvrny, očistěte je vlhkým hadříkem. Pokud skvrny přetrvávají, naneste na ně neutrální mýdlo, vyčistěte je zubním kartáčkem a poté je otřete vlhkým hadříkem. Pokud jsou na plastových součástech škrábance, odstraňte je pomocí brusného papíru nebo jiného brusného materiálu. Výrobek nečistěte alkoholem, benzínem, parafínem ani jinými korozivními a těkavými chemickými rozpouštědly, aby nedošlo k jeho vážnému poškození. Výrobek nemyjte vysokotlakými proudy vody. Při čištění se ujistěte, že je výrobek vypnutý, nabíjecí kabel je odpojený a gumová krytka je uzavřená, protože prosakující voda může způsobit úraz elektrickým proudem nebo jiné vážné problémy. Vniknutí vody do baterie může způso- bit poškození vnitřních obvodů, riziko požáru nebo výbuchu. Pokud existuje jakákoli pochybnost, že do baterie vnikla voda, okamžitě přestaňte baterii používat a vraťte ji ke kontrole do technického servisu nebo k prodejci. Pokud výrobek nepoužíváte, skladujte jej v uzavřeném prostoru na suchém a chladném místě. Neskladujte jej delší dobu venku nebo uvnitř automobilu. Nadměrné sluneční záření, přehřátí a nadměrný chlad urychlují stárnutí pneumatik a ohrožují životnost výrobku i baterie. Nevystavujte ji dešti ani vodě, neponořujte ji a nemyjte vodou. Pravidelně kontrolujte utažení jednotlivých šroubových součástí, zejména os kol, skládacího a přepravního systému, sys- tému řízení, brzdového systému, dobrý stav rámu, vidlic a odpružení. Matice a všechny ostatní samosvorné spojovací prvky mohou ztratit svou účinnost, proto je nutné tyto součásti pravidelně kontrolovat a dotahovat. Stejně jako všechny mechanické součásti podléhá i tento výrobek opotřebení. Různé materiály a součásti mohou reagovat na opotřebení nebo únavu z namáhání různým způsobem. Pokud je životnost součásti překročena, může dojít k jejímu náhlému rozbití a zranění řidiče. Jakékoli praskliny, škrábance nebo změna barvy na vysoce namáhaných místech zna- menají, že životnost součásti je již vyčerpána a je třeba ji vyměnit. Zkontrolujte stav opotřebení pneumatik: nesmí být žádné prořezy, praskliny, cizí tělesa, abnormální otoky, chybějící části nebo jiná poškození. Nepokoušejte se výrobek sami rozebírat nebo opravovat. Výměnu veškerých součástí koloběžky musí provést servisní oddělení, více informací získáte u svého prodejce nebo na internetových stránkách www.jeepurbanemobility.com150 Tento výrobek lze spojit s aplikací Jeep e-mobility. Aplikace umožňuje ovládat výrobek přímo z chytrého telefonu. Otevřete aplikaci a postupujte podle pokynů v referenční službě aplikací. POZOR Aplikace může vyžadovat různá oprávnění nezbytná pro její používání a funkčnost. Verze aplikace mohla být ve vaší službě aplikací aktualizována. Doporučujeme neustále kontrolovat aktualizace aplikací, zda neobsahují nové funkce, a do zařízení vždy instalovat nejnovější verzi aplikace. Nepoužívejte vaše zařízení během řízení.

10. Kongurace aplikace151

Obecné informace Adventurer Urban Camou Sentinel Rám slitina hořčíku slitina hořčíku hliník a ocel Odpružení přední a zadní přední a zadní přední Rychlost JE-MO-210001 JE-MO-210005 JE-MO-220002 JE-MO-210002 JE-MO-210006 JE-MO-220003 JE-MO-210004 JE-MO-220001 Chodec: ≤ 6km/h L2: ≤ 15km/h L3: ≤ 20km/h L3: ≤ 25km/h (max. rychlost) * Chodec: ≤ 6km/h L2: ≤ 10km/h L3: ≤ 15km/h L3: ≤ 20km/h (max. rychlost) * Chodec: ≤ 6km/h L2: ≤ 15km/h L3: ≤ 20km/h L3: ≤ 25km/h (max. rychlost) * Chodec: ≤ 6km/h L2: ≤ 10km/h L3: ≤ 15km/h L3: ≤ 20km/h (max. rychlost) * Chodec: ≤ 6km/h L2: ≤ 10km/h L3: ≤ 20km/h L3: ≤ 25km/h (max. rychlost) * Chodec: ≤ 6km/h L2: ≤ 10km/h L3: ≤ 15km/h L3: ≤ 20km/h (max. rychlost) * Maximální sklon** 18% 26% 18% Brzdy Přední elektronická brzda a zadní kotoučová Přední elektronická brzda a zadní kotoučová Přední elektronická brzda a zadní kotoučová Pneumatiky Velikost: 10” bezdušové Tlak: 44PSI/3BAR Velikost: 10” bezdušové Tlak: 44PSI/3BAR Velikost: 8.5” s duší Tlak: 50PSI/3.5BAR Maximální zatížení 100 kg 100 kg 100 kg Řidič Zkontrolujte aktuální legislativu ve vaší zemi Provozní teplota -5°C až 45 °C -5°C až 45 °C -0°C až 45 °C Stupeň ochrany IPX4 IPX4 IPX4 Doba nabíjení zhruba 7 hodin zhruba 5 hodin zhruba 5 hodin Autonomie** až 40 km až 45 km až 25 km Elektrický systém Jmenovitý výkon motoru ≤ 0.35 kW; 350 W bezkartáčový ≤ 0.5 kW; 500 W Bezkartáčový ≤ 0.35k W; 350 W Bezkartáčový Maximální výkon motoru

0.515 kW; 515 W 0.7 kW; 700 W 0,515 kW; 515 W

Displej 3.5" LED 3.5" LED integrovaný LED Baterie 36V 10.4Ah 374Wh 48V 9.6Ah 461Wh 36V 7.5Ah 270Wh Nízkonapěťová ochrana 30V ± 0.5V 40V ± 0.5V 31V ± 1V Proudový limit 18A 18A 18A Kers Ano Ano Ano Světla Přední a zadní LED Přední a zadní LED Přední a zadní LED Funkčnost Bluetooth s aplikací Bluetooth s aplikací Bluetooth s aplikací Míry Čistá hmotnost 18,5 kg 19,5 kg 12,9 kg Hrubá hmotnost 22,8 kg 23,8 kg 15.4Kg Rozměry otevřeného výrobku 1195 x 473 x 1168mm 1195 x 473 x 1168mm 1060 x 480 x 1190 Rozměry zavřeného výrobku 1195 x 473 x 515mm 1195 x 473 x 515mm 1060 x 480 x 480 Rozměry balení 1230 x 210 x 535mm 1230 x 210 x 535mm 1090 x 175 x 590

• Vždy dodržujte silniční předpisy a příslušné předpisy platné v zemi použití. ** V závislosti na hmotnosti řidiče, stavu vozovky a teplotě.

11. Technický list152

Problém Příčina Řešení Motor nefunguje Elektrický problém, přítomnost chybového kódu Požádejte o technickou asistenci Hnací kolo se neotáčí Problém na brzdách Seřiďte brzdy, pokud problém přetrvává, požádejte o technickou asistenci Motor je zablokován Zkontrolujte správné utažení kola, zkontrolujte, zda se kolo otáčí bez zapnutí vozidla. Pokud problém přetrvává, požádejte o technickou asistenci Motor se během provozu zastaví Přehřátí motoru Zastavte vozidlo a počkejte, až vychladne Přítomnost chybového kódu Požádejte o technickou asistenci Po nabití se výrobek nezapne nebo se po pár kilometrech vypne. Poškozená baterie Požádejte o technickou asistenci Baterie se nenabíjí nebo se výrobek nezapne Problémy připojení Požádejte o technickou asistenci Baterie není připojena (modely s od- nímatelnou baterií) Zkontrolujte, zda je připojen napájecí konektor. Baterie je vybitá Nabijte baterii na 100% Poškozená baterie Požádejte o technickou asistenci Problémy s nabíječkou Vyměňte nabíječku

12. Řešení problémů153

Tabulka s chybovými kódy Model Kód Pokyny Řešení Adventurer Urban Camou E01 Ochrana proti nadproudu Vypněte vozidlo a před opětovným nastar- továním počkejte několik minut E02 Nízkonapěťová ochrana Nabijte baterii, pokud se problém nevyřeší, požádejte o technickou asistenci E03 Ochrana proti přepětí Požádejte o technickou asistenci E04 Porucha motoru Požádejte o technickou asistenci E05 Porucha MOS řídící jednotky Požádejte o technickou asistenci E06 Porucha MOS řídící jednotky Požádejte o technickou asistenci E07 Chyba signálu řídicí jednotky Požádejte o technickou asistenci E08 Ochrana proti přehřátí Vypněte vozidlo a před opětovným nastar- továním počkejte několik minut, pokud se problém nevyřeší, požádejte o technickou asistenci E09 Porucha akcelerátoru Požádejte o technickou asistenci E10 Porucha snímače brzdové páčky Požádejte o technickou asistenci E11 Porucha systému osvětlení Požádejte o technickou asistenci E12 Chyba komunikace displeje Požádejte o technickou asistenci E13 Porucha startovacího tlačítka Požádejte o technickou asistenci Model Kód Pokyny Řešení Sentinel E01 Porucha motoru Požádejte o technickou asistenci E02 Porucha MOS řídící jednotky Požádejte o technickou asistenci E03 Porucha snímače brzd (vypnutí) Požádejte o technickou asistenci E04 Porucha akcelerátoru Požádejte o technickou asistenci E05 Nízkonapěťová ochrana Nabijte baterii, pokud se problém nevyřeší, požádejte o technickou asistenci E06 Chyba komunikace displeje Požádejte o technickou asistenci E07 Ochrana proti nadproudu Požádejte o technickou asistenci E08 Chyba signálu řídicí jednotky Požádejte o technickou asistenci E09 Anomálie\blokace bezkartáčového motoru Požádejte o technickou asistenci154

13. Odpovědnost a obecné záruční podmínky

Řidič na sebe přebírá veškerá rizika spojená s nepoužíváním přilby a dalších ochranných pomůcek. Řidič je povinen dodržovat příslušné místní předpisy upravující:

1. minimální povolený věk řidiče

2. omezení typu řidičů, kteří mohou výrobek používat

3. všechny ostatní regulační aspekty

Řidič je rovněž povinen udržovat výrobek v čistotě a v bezvadném stavu, pečlivě provádět bezpečnostní kontroly, za které odpovídá, jak je popsáno v předchozích bodech, nijak s výrobkem nemanipulovat a uchovávat veškerou dokumentaci týkající se údržby. Společnost neodpovídá za způsobené škody a nenese žádnou odpovědnost za škody způsobené na majetku nebo osobách v případech, kdy: - výrobek je používán nesprávně nebo v rozporu s návodem k použití; - výrobek je po zakoupení pozměněn nebo je zasahováno do všech nebo některých jeho součástí. V případě poruchy výrobku z příčin, které nelze přičítat chybnému chování řidiče, a v případě, že si přejete konzultovat všeobecné záruční podmínky, kontaktujte svého prodejce nebo navštivte internetové stránky www.jeepurbanemobility.com Jakékoli poruchy nebo závady způsobené náhodnými událostmi a/nebo přičitatelné odpovědnosti Kupujícího, nebo používáním Výrobku, které není v souladu s jeho určením a/nebo s ustanoveními technické dokumentace přiložené k Výrobku, nebo v důsledku neseřízení mechanických částí, přirozeného opotřebení opotřebitelných materiálů nebo způso- bené chybami při montáži, nedostatečnou údržbou a/nebo používáním Výrobku, které není v souladu s návodem, jsou vždy vyloučeny z rozsahu Zákonné záruky na Výrobky. Například je třeba považovat za vyloučené ze zákonné záruky na výrobky:

• poškození způsobená nárazy, náhodnými pády nebo srážkami, propíchnutím;

• poškození způsobená používáním, vystavením nebo skladováním v nevhodném prostředí (např. přítomnost deště a/ nebo bláta, vystavení vlhkosti nebo nadměrnému zdroji tepla, kontakt s pískem nebo jinými látkami);

• poškození způsobená nedostatečným seřízením mechanických částí, mechanických kotoučových brzd, řídítek, pneu- matik atd. z hlediska jejich provozuschopnosti a/nebo údržby; nesprávná instalace a/nebo nesprávná montáž dílů a/ nebo součástí;

• přirozené opotřebení opotřebitelných materiálů: mechanické kotoučové brzdy (např: destičky, třmeny, kotouče, kabely), pneumatiky, plošiny, těsnění, ložiska, LED světla a žárovky, stojánek, řídítka, blatníky, gumové díly (plošina), svazky kabelových konektorů, masky a samolepky atd;

• nesprávná údržba a/nebo nesprávné používání baterie výrobku;

• manipulace s částmi výrobku a/nebo jejich namáhání;

• nesprávná nebo nedostatečná údržba nebo úprava výrobku;

• nesprávné používání výrobku (např: nadměrné zatížení, použití v soutěžích a/nebo pro komerční pronájem nebo půjčování);

• údržba, opravy a/nebo technické zásahy na Výrobku prováděné neoprávněnými třetími stranami;

• škody na výrobcích vzniklé v důsledku přepravy, pokud tuto přepravu provádí kupující;

• poškození a/nebo závady vzniklé v důsledku použití neoriginálních náhradních dílů. Prostudujte si prosím nejnovější verzi záručních podmínek, která je k dispozici na internetových stránkách www.jeepurbanemobility.com/en/support/155

14. Informace o likvidaci

POZOR Zpracování elektrických nebo elektronických zařízení na konci životnosti (platí ve všech zemích EU a dalších evropských systémech s odděleným sběrem) Tento symbol na výrobku nebo na obalu označuje, že s výrobkem se nesmí nakládat jako s běžným komunálním odpadem, ale musí být předán do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení (OEEZ). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a zdraví, které by jinak mohly být způsobeny jeho nevhodnou likvidací. Recyklace materiálů pomáhá šetřit přírodní zdroje. Podrobnější informace o recyklaci a likvidaci tohoto výrobku získáte od místní služby pro likvidaci odpadu nebo v obchodě, kde jste jej zakoupili. V každém případě musí být likvidace provedena v souladu s předpisy platnými v zemi nákupu. Spotřebitelé jsou zejména povinni nelikvidovat OEEZ jako komunální odpad, ale podílet se na odděleném sběru tohoto druhu odpadu prostřednictvím dvou způsobů odevzdání:

• do městských sběrných center (nazývaných také sběrné dvory), přímo nebo prostřednictvím sběrných služeb městských společností, pokud jsou k dispozici;

• na prodejních místech nových elektrických a elektronických zařízení. Zde je možné bezplatně odevzdat velmi malé OEEZ (s nejdelší stranou menší než 25 cm), zatímco větší lze odevzdat v režimu 1 za 1, tj. odevzdáním starého výrobku při zakoupení nového se stejnými funkcemi. Kromě toho je režim 1 za 1 zaručen vždy při nákupu nového EEZ spotřebitelem, bez ohledu na velikost OEEZ. V případě nezákonné likvidace elektrického nebo elektronického zařízení mohou být uplatněny sankce stanovené aktuální legislativou na ochranu životního prostředí. Pokud OEEZ obsahuje baterie nebo akumulátory, musí být odstraněny a podrobeny zvláštnímu oddělenému sběru. POZOR Zpracování vybitých baterií (platí ve všech zemích Evropské unie a v dalších evropských systémech s odděleným sběrem) Tento symbol na výrobku nebo na obalu označuje, že s baterií se nesmí nakládat jako s běžným komunálním odpadem. U některých typů baterií může být tento symbol použit v kombinaci s chemickým symbolem. Pokud baterie obsahuje více než 0,0005% rtuti nebo 0,004% olova, přidávají se chemické symboly pro rtuť (Hg) nebo olovo (Pb). Zajištěním správné likvidace baterií pomáháte předcházet možným negativním dopadům na životní prostředí a zdraví, které by jinak mohly být způsobeny jejich nevhodnou likvidací. Recyklace materiálů pomáhá chránit přírodní zdroje. V případě výrobků, které z důvodu bezpečnosti, výkonu nebo ochrany dat vyžadují pevné připojení k vnitřní baterii, musí být vyměněny pouze kvalikovaným servisním personálem. Po skončení životnosti výrobku jej odevzdejte do vhodných sběren zaměřených na likvidaci elektrických a elektronických zařízení: tím zajistíte, že bude správně naloženo i s baterií uloženou uvnitř. Podrobnější informace o způsobu likvidace použité baterie nebo výrobku získáte od místní služby pro likvidaci odpadu nebo v obchodě, kde jste výrobek zakoupili. V každém případě musí být likvidace provedena v souladu s předpisy platnými v zemi nákupu.156 Návod na použitie Obsah Preklad pôvodného návodu Ďakujeme, že ste si vybrali tento výrobok. Pre informácie, technickú podporu, pomoc a konzultáciu o všeobecných záručných podmienkach sa obráťte na svojho predajcu alebo navštívte webové sídlo www.jeepurbanemobility.com Tento návod platí pre nasledujúce elektrické kolobežky: Adventurer Urban Camou Sentinel Slovenčina
