Producttype	Elektrische step (elektrische scooter)
Merk	Jeep
Model	2XE Adventurer
Afmetingen (open)	1195 x 473 x 1168 mm
Afmetingen (ingeklapt)	1195 x 473 x 515 mm
Netto gewicht	19 kg
Brutogewicht	22,8 kg
Maximaal toelaatbaar gewicht	100 kg
Maximale bestuurdershoogte	200 cm
Maximale snelheid	25 km/u
Maximale actieradius	Tot 40 km
Accu	Lithium-ion 36V 10,4Ah (374Wh)
Motor	350W borstelloos
Remmen	Elektronische rem voor en schijfrem achter
Banden	10 inch tubeless voor en achter
Vering	Voor en achter
Laadtijd	Ongeveer 7 uur
Meegeleverde lader	42V 1,5A (model HVE063-4200150)
Beschermingsgraad	IPX4
Werktemperatuur	-5°C tot 45°C
Geluidsniveau	Minder dan 70 dB(A)
Smartphone-app	Jeep e-mobility (Bluetooth-compatibel)
Garantie	Neem contact op met de verkoper of www.jeepurbanemobility.com

Veelgestelde vragen - 2XE Adventurer JEEP

Wat is de maximale snelheid van de Jeep 2XE Adventurer?

De maximale snelheid is 25 km/u (niveau L4). Er zijn vier snelheidsniveaus: L1 (6 km/u, voetgangersmodus), L2 (15 km/u), L3 (20 km/u) en L4 (25 km/u).

Wat is het maximale gewicht dat de step kan dragen?

Het maximaal toelaatbare gewicht is 100 kg. De aanbevolen bestuurdershoogte is maximaal 200 cm.

Hoe laad ik de accu voor het eerst op?

Laad de accu bij het eerste gebruik op tot 100% met de meegeleverde lader. Zorg ervoor dat het product, de lader en de laadpoort droog zijn. De laadtijd is ongeveer 7 uur.

Wat is de werkelijke actieradius van de accu?

De maximale actieradius is tot 40 km. Dit hangt af van het terrein, het gewicht van de gebruiker, de temperatuur, de rijstijl en de bandenspanning.

Welke veiligheidsuitrusting wordt aanbevolen?

Het is verplicht om een helm, kniebeschermers en elleboogbeschermers te dragen. Gebruik ook handschoenen en reflecterende kleding bij weinig licht.

Hoe vouw ik de step op en vervoer ik hem?

Zet de step uit, houd de stuurpen vast, trek de vouwhendel, klap de stuurpen naar het platform totdat deze vastklikt. Om te vervoeren, til hem op aan de stuurpen. Zorg dat u hem stevig vasthoudt om vallen te voorkomen.

Wat te doen als de motor niet start?

Controleer of de accu is opgeladen en het product is ingeschakeld. Als er een foutcode verschijnt (bijv. E01, E02), raadpleeg dan de foutopsporingstabel in de handleiding. Bij aanhoudende problemen neem contact op met de klantenservice via www.jeepurbanemobility.com.

Hoe reinig en onderhoud ik de step?

Reinig het frame met een vochtige doek en neutrale zeep. Gebruik geen alcohol, benzine of oplosmiddelen. Was niet met een waterstraal. Controleer regelmatig de bandenspanning (waarde op de zijkant), het aandraaien van de schroeven, de slijtage van de remmen en banden.

Wat is de garantie op het product?

Raadpleeg de algemene garantievoorwaarden bij uw verkoper of op de website www.jeepurbanemobility.com. De garantie dekt geen schade als gevolg van verkeerd gebruik of normale slijtage.

Kan ik de Jeep e-mobility-app gebruiken?

Ja, het product is compatibel met de app Jeep e-mobility via Bluetooth. Hiermee kunt u de step vanaf uw smartphone bedienen. Gebruik deze niet tijdens het rijden.

GEBRUIKSAANWIJZING 2XE Adventurer JEEP

Deze handleiding is geldig voor de volgende elektrische steps:

2xe ADVENTURER

2xe URBAN CAMOU

Handleiding

Vertaling van de originele instructies

Bedankt voor het kiezen van dit product.

Neem voor informatie, technische ondersteuning, bijstand en voor de raadpleging van de algemene garantievoorwaarden contact op met uw dealer, of bezoek de website www.jeepurbanemobility.com

1. Veiligheidsinstructies
2. Inhoud van de verpakking en montage
3. Overzicht product
4. De accu opladen en activeren
5. Informatie over de bedieningselementen / Bedieningspaneel
6. Snelstartgids
7. Opvouwen en vervoeren
8. Actiebereik en prestaties
9. Opslag, onderhoud en reiniging
10. Configuratie app
11. Technisch geveensblad
12. Problemen oplossen
13. Aansprakelijkheid en algemene garantievoorwaarden
14. Informatie over de verwijdering
15. Conformiteitsverklaring

1. Veiligheidsinstructies

BELANGRIJK! Lees de volgende instructies aandachtig door Alvorens het product te gebruiken. Bewaar deze handleiding voor toekomstige raadpleging of voor十几年e gebruikers.

Neem de tijd om de basisprincipes van het gebruik te leren, om tijdens de eerste maanden van gebruik möglichnestige ongevallen te voorkomen. Neem contact op met uw dealer voor ondersteuning inzake de correcte gebruikswijze van het product of om verwezen te worden maar een geschikte opleidingsorganisatie.

De fabrikant wijst alle directe of indirecte aansprakelijkheid af voor een oneigenlijk gebruik van het product, de Niet-naleving van de verkeersregels of de aanwijzingen van deze handleiding, ongevallen en geschillen voroorzaakt door de Niet-naleving van de regelgeving en door illegale activiteiten.

Dit product is bestemd voor recreatieve doeleinden en mag Niet gebruikt worden voor het vervoeren van passagiers. Het mag Niet gebruikt worden door meer dan een persoon tegelijkertijd.

Wijzig op geen enkele wijze de gebruiksbestemming van het voertuig; dit product is nicht geschikt voor het uitvoeren van stunts, wedstrijden, vervoer van voorwerpen, slepen van andere voertuigen of aanhangers.

De maximale toegestane belasting van het product is:

2xe ADVENTURER 2xe URBAN CAMOU
100 kg 100 kg

De aanbevolen maximale lenghte van de bestuurder bedraagt 200 cm.

Controleer voorafgaand aan het gebruik deplaatselijke regelgeving inzake de minimaal toelaatbare leeftijd van de gebruiker, de beperkingen inzake het type bestuurdter die het product hunnen gebruiken en het gebruik zich van dit type product en zorg ervoor dat de plaatselijke regelgeving worden nageleefd.

Het A-gewogen geluidsdrukniveaua ter hoogte van het oor van de bestuurd er is lager dan 70 dB(A).

Grafische vorm van de veiligheidswaarschuwingen

Voor de identificatie van de verligheidsberichten in deze handleiding worden de volgende grafische waarschuwingssymbolen gebruikt. Deze symbolen VXagen de aandacht van de lezer / gebruiker voor een correct en veilig gebruik van het product.

OPGELET

Let op

Benadrukt de regels die in acht moeten worden genomen om beschadiging van het producten/of het ontstaan van gevaarlijke situatuies te voorkomen.

GEVAAR

Restrisico's

Benadrukt de aanwezigheid van bevaren die restrisico's veroorzaken waarop de gebruiker要去 letten om persoonlijk letsel of materiele schade te voorkomen.

Algemene waarschuwingen

OPGELET

Het is belangrijk dat u er zich van bewust bent, wonneer u zich op een openbare plaats of weg bevindt, en ook wonneer u de aanwijzingen van deze handleiding strikt naleeft, dat u Niet immuun bent voor letsel veroorzaakt door overtredingen of ongepaste acties jegens andere voertuigen, obstakels of Personen. Misbruik van het product of de Niet-naleving van de aanwijzingen van deze handleiding kunnen ernstige schade veroorzaken.

Dit product is een voertuig. Hoe sneller u rijdt, hoe langer de remweg. Een moodstop op gladde, modderige, natte of ijzige wegen kan de wielen doeen slippen en het evenwicht doe den verliezen. Houd een geschikte snugelheid aan en een veilige afstand tot andere voertuigen of voetgangers. Let met name op wanner u op onbekende wegen rijdt. Vermijd om de standaard tijdens het gebruik van het product te openen: ernstig risico op persoonlijk letsel en beschadiging van het product.

Draag, omwille van uw veriligheid,.altijd: een helm, kniebeschemmers en elleboogbeschemmers om uzelf te beschemmen gegen vallen en letsel tijdens het rijden met het product. Als u het product uitleent,That de bestuurder dan de veriligeidsuitrusting dragen en leg hem het gebruik van het voertuig uit. Om letsel te voorkomen, mag het product nicht worden uitgeleend aan personen die Niet op de hoogte zichn van de gebruikswijze. Draag altijd schoenen voordat u het product gebruikt.

Houd toezicht op kinderen om ervoor te zorgen dat ze Niet met het product spelen. Strikt toezicht is vereist als het product in de nabijheid van kinderen worden gebruikt.

Letijdens het rijden met het product op om kinderen en voegtangers Niet te laten schrikken. Wanneer u awhile voegtangers/kinderen rijdt, waarschuw ze dan en rem af maar de minimale snugheid van 6km / uur

Aanwijzingen en waarschuwingen inzake het rijgedrag

Omstandigheden Correct gezruik Onjuist gezruik
Bestuurders	Een Meerdere Personen, met kinderen of dieren
Veiligheids-uitrusting	Helm, kniebeschemmers, elleboogbeschemmers	Geen uitrusting
Controle voordat u gaat rijden	Controleer voorafgaand aan het gezruik de remmen en hun eventuele slijtage, controllerer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controllerer de slijtage van de banden, de gasbediening en het laadiveau van de accu.	Het product nooit voorafgaand aan het gezruik controeren
	Als er ongebruikelijke geluiden of storingen worden waargenomen, gezruik het product dan nicht en neem contact op met uw dealer of met de Technische Servicedienst.	Het product gezruiken in aanwezigheid van geluiden storingen
Het product duwen terwijl u loopt	Geen gas geven Draai de gasbediening Duwenijdens het lopen over zebrapaden In voetgangersgebieden indien Niet uitgerust met de voetgangersmodus (6 km/uur) In drukke gebieden Met het voertuig rijden	Met het voertuig over zebrapaden rijden Met het voertuig rijden in voetgangersgebieden, indien nicht uitgerust met de voetgangersmodus (6 km/uur) En in drukke gebieden
Stilstaand	De bestuurder van dit product moet in staat+zijn om gemakkelijk.beide voeten op de grond teplaatsen terwijl hij het stuur op een correcte hoogte vasthoudt	Niet in staat+zijn het product stilstaand en in evenwicht te houden. Op het rijdende of stilstaande product gaan zitten
Omstandigheden	Correct gebruik Onjuist gebruik
Rijden onder normale omstandigheden	Geen voorwerpen hangend aan het stuur	Voorwerpen die aan het stuur worden opgehangen veroorzaken instabilititeit en+kunnen tijdens het rijden en sturen hinder veroorzaken
	Rijden met beiden handen op het stuur.Maak geen gebruik van apparatuur zoals telefoons, smartwatches, muziekspelers, oordoppen/koptelefoons	Rijden met een hand of zonder handen Apparatuur zoals telefoons, smartwatches, muziekspelers, oordoppen/koptelefoons gebruiken
	Rijden met beiden voeten comfortabel en veilig op de voetplaat	Rijden met een of twee voeten Niet op de voetplaat Het is verboden om het gewicht op het achterspatbord teplaatsen en te concentreren.
	Rijden met helm en beschermingsuitrusting	Rijden zonder helm en beschermingsuitrusting
	Rijden op gemakkelijk toegankelijkwegen, glad en compact, vermijdgebieden met veel verkeer of drukkegebieden:bijv. specifieke fietspaden,oppervlakken met glad wegdekNeem deplaatselijk geldende regelgeving en de verkeersregels in acht	Rijden op snelwegen, Langeafstandsswegen Rijden op drukke wegen Rijden op trottoirs Rijden in drukke gebieden Rijden op zeer oneffen wegen Rijden in de nabijheid van: ravijnen,bermen, havens,zee,meren en rivierenNiet-naleving van de geldende regelgeving en de verkeersregels
	Kijk.altijd vooruit en let op voor allenabij aanwezige obstakels, voertuigen en voetgangers	Zich laten afleiden tijdens het rijden
	Zorg er bij het veranderen vanrichting voor dat u gezien worden en verminder de snelheidIn elk geval moet u op het trajectanticiperen en de snelheid verminderen, met respect voor de verkeersregels en de meest kwetsbarenGebruik.altijd de richtingaanwijzers, indien deze op het product aanwezig়	Plotseling vanrichting veranderen, bijhoge snelheid en zonder zich ervan verzekererd te hebben dat u gezien wordenGelijktijdig remmen en door bochten sturen maakt het voertuig instabel De richtingaanwijzers Niet gebruiken
	Rem af in aanwezigheid van voetgangersGebruik de voetgangersmodus in voetgangersgebieden (6 km/uur)Waarschuw voor uw aanwezigheid met gebruik van de bel	Gas given of de snelheid constant houden in aanwezigheid van voetgangers Zonder gebruik van de voetgangersmodus (6 km/uur) rijden in voetgangersgebieden Niet met de bel waarschuwen voor uw aanwezigheid
Omstandigheden Correct gezubuk Onjuist gezubuk
Oneffen wegom-standigheden:verkeersdrem-pels/trappen/oneffenwegdek	Rijd met matige snugelid Rijden met hoge Buig de knieën enigszins voor een beterde schokabsorptie bij het rijden over oneffenheden.	snelheid Gas geven op hobbels en verkeersdrempels, trappen afdalen, over obstakels springen, trottoirs opklimmen, stijf rijden.
Gedrag: in bochten,afdaliungen,nabij aanwezigebstakels,voertuigen en voetgangers	Handhaaf een veilige afstand De veilige afstand Niet in acht nemen Stop met gas geven Rem en verminder de snugelid Rijd met matige snugelid en rem opveilige wijze Let op voor portieren en andere ophoogte aanwezigee obstakels	Rijden bij hoge snugelid, plotselingremmen Onder obstakels op hoogte doorrijden
Zichtomstandig-heden	Rijd alleen als er voldoende Licht is om veilig te kunnen rijden. In geval van rijden bij ongunstige lichtomstandigheden (vanaf een halfaar na zonsondergang, gedurende gehele duistereperiode en ook overdag wanner de weersomstandigheden het zich op de weg belemmeren,tijdens het rijden in tunnels), moet deverlichting van het product worden ingeschakeld en moet u gebruikmake van een reflecterend vest ofreflecterende Bretels.	Rijden bij ongunstige lichtomstandigheden metuitgeschakelde verlichting en zondergebruik van een reflecterend vest ofreflecterende Bretels.
Weersomstandig-heden	Rijden bij optimale weersomstandigheden	Rijden bij ongunstige weersomstandigheden:in de regen, sneeuw, in aanwezigheid van ij5 of modder op de weg, hardwind, in geval van mist.
Parkeren	In speciale gebieden, zonder hinder voor het verkeer van voertuigen en voetgangersOp vlakke oppervlakken, na controle van de stabiliteitSchakel het product ut en gezruik altijd een anti-diefstalsystem	Overall, met hinder voor het verkeer van voertuigen en voetgangersOp oneffen oppervlakken, zonder de stabilititeit gecontroleerd te hebbenHet product ingeschakeld latent,onbeheerd en zonder een anti-diefstalsystem
Omstandigheden	Correct gezebruik Onjuist gezebruik
Extreme sporten/acrobatiekbeoefenen	NEE JA	Rijden in de nabijheid van: ravijnen,bermen, havens,zee,meren enrivierenRijden door plassenRacen met andere voertuigen
Het productonderwerpen aansterke schokken	NEE JA	dingen of Personen overgooien, vanaftrappen of vanaf hoogte springen

Watte doen na een val:

Controleer of de gasbediening correct functioneert. Hiervoor moet meerere keren gas worden gegeven en gas terug worden genomen.

Controleer alkijd of de remmen correct functioneren. Hiervoor moet van het voertuig worden afgestapt, het product vooruit worden geduwd, om verrolgens te remmen en te controlleren of er op de bediening worden gereageerd.

Controleer of alle onderdelen van het voertuig zich op hunplaats bevinden en veilig bevestigd zich.

Controleer de slijtage en de spanning van de banden (zie de zichkant van de band voor de aanbevolen waarde).

Controleer de slijtage van remmen en kabels.

GEVAAR

De remmen kunnenijdens het gebruik heet worden. Raak ze Niet aan na gebruik.

2. Inhoud van de verpakking en montage

Gemonteerd product, het stuur要去 geinstalleerd worden met de in de verpakking bijgeleverde schroeven.

MODEL AFBEEL DING TER REFERENTIE IN DE	VERPAKKING	MONTAGE STUUR
2xe ADVENTURER		acculader laadkabel 4 M6-schroeven inbussleutel 4 en 5 adapter voor het oppompen van banden
2xe URBAN CAMOU

Stappen:

Haal het product uit de verpakking
- Open de standarde en contrôleer de stabilitéit van het product
- Open de stuurpen en zet deze vast door de hendel van het sluitingsmechanisme te sluiten
- Sluit de voedingskabel van het display aan op de hoofdbedrading
- Installer het stuur op de stuurpen (knijp de kabels Niet af)
- Draai de schroeven van de stuurpen vast met de meegeleverde sleutel
- Stel het sluitingsmechanisme van de stuurstang* af.

MODEL AFBEEL	DING TER REFERENTIE	* AFSTELLING
2xe ADVENTURER		Er zit een inbusschroef aan de buitenkant van het mechanisme. Als de stuurpen na het sluiten onstabel worden, stelt u de schroef van het mechanisme bij door hem zo nodig strakker of loser te draaien om de stabiliteit van de stuurpen te vergroten.
2xe URBAN CAMOU

OPGELET

Monteer het product op correcte wijze. In geval er tijdens de montage fabricagefouten worden vastgesteld, er spreke is van onuidelijksteappen of van moeilijkheden bij de montage of de afstelling, ga dan Niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand maar de website www.jeepurbanemobility.com.

Gebruik geen accessoires en/of aanvullende onderdelen die nicht door de fabrikant zich goedgekeurd.

Houd kinderen uit de buurt van plastic delen (inclusief verpakkingsmateriaal) enkleine onderdelen die een verstikkingsgevaar vormen.

Het is verboden om het product en+zijn onderdelen op enige wijze te wijzigen of om te bouwen: dit kan de efficiente en de structuur aantasten en schade veroorzaken. Verwijder eventuele scherpe randen die veroorzaakt worden door een oneigenlijk gebruik, breuk of beschadiging van het product. Als er eventuele fabricagefouten, abnormale geluiden of storingen worden vastgesteld, ga dan Niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand maar de website www.jeepurbanemobility.com.

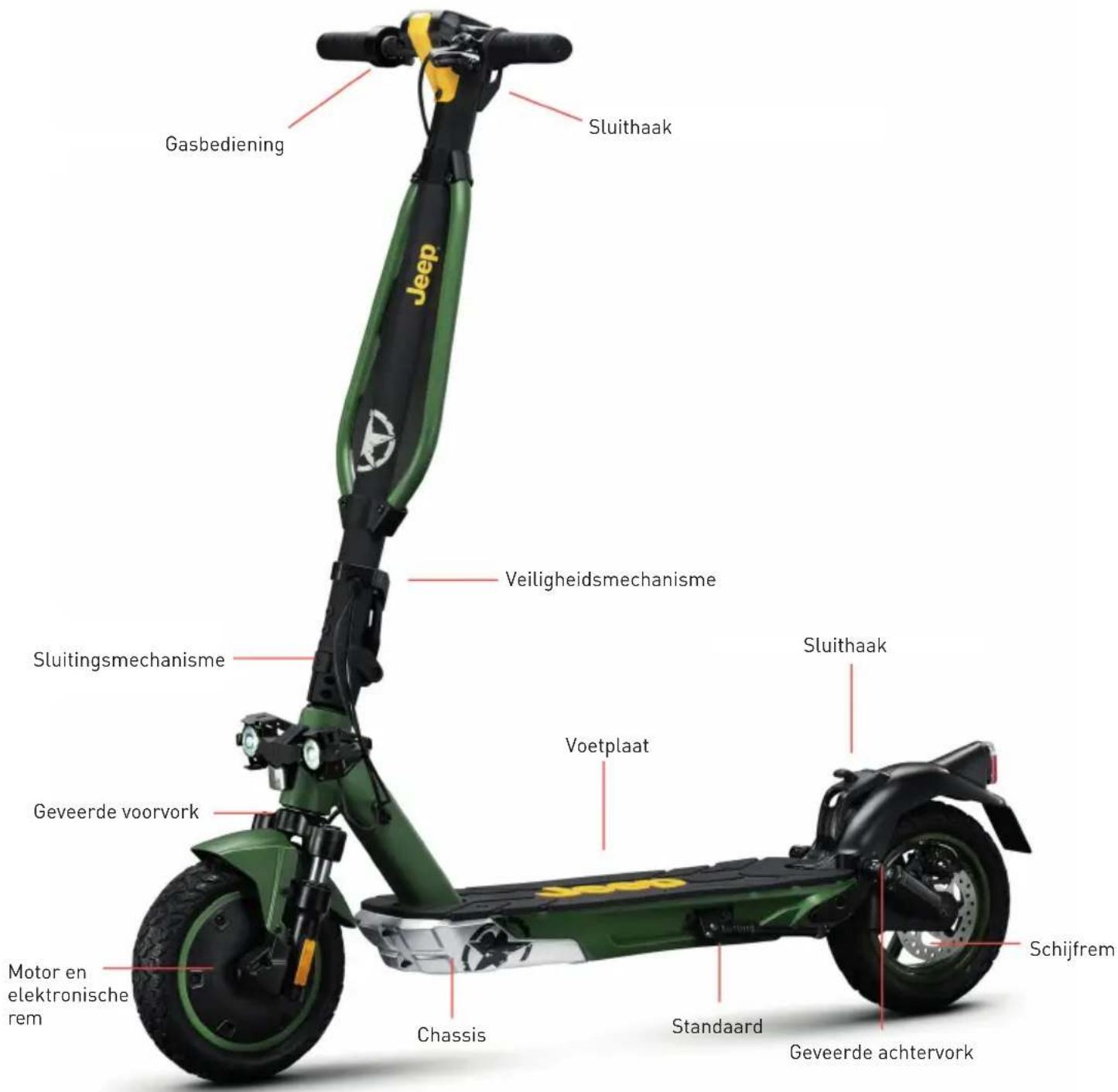

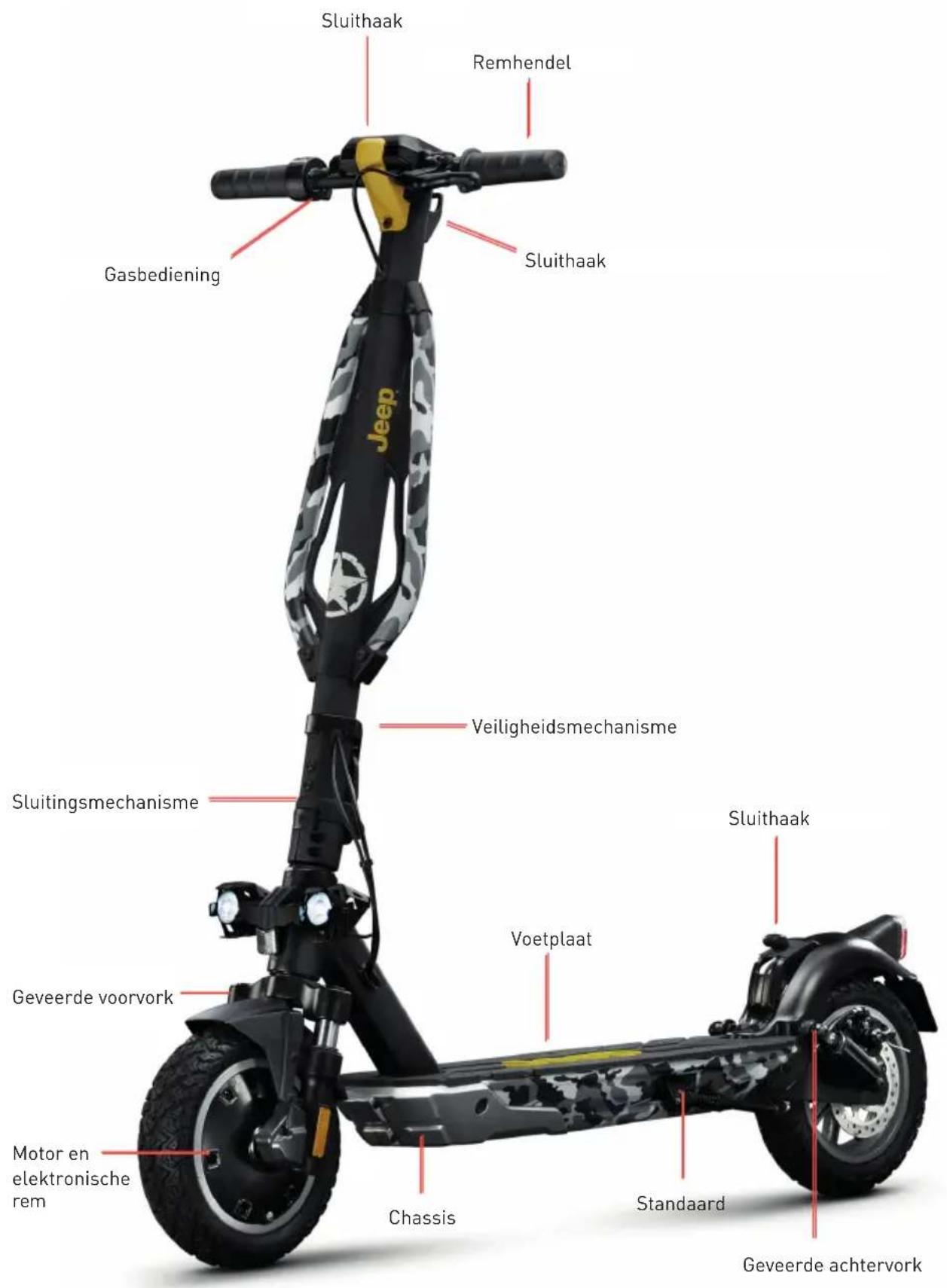

3. Overzicht product

Met het oog op de voortdurende technologische ontwikkeling behoudt de fabrikant zich hetrecht voor om het product zonder voorafgaande kennisgeving bij te werken, zonder dat deze handleiding automatisch worden bijgewerkt.

Ga voor informatie en de herzieningen van deze handleiding maar de website www.jeepurbanemobility.com

2xe ADVENTURER

2xe URBAN CAMOU

4. De accu opladen en activeren

Voorafgaand aan het eerste gebruik moet de accu maar 100% worden opgeladen. Zorg ervoor dat het product, de acculader en de oplaadaansluiting droog�.

Aanwijzingen

Open de standarde

Schakel de stepuit

MODEL AFBEEL DING TER REFERENTIE INSTRUCTIES
2xe ADVENTURER 2xe URBAN CAMOU		- Verwijder de rubberen afdekking van de oplaadaansluiting - Sluit de acculader aan op de oplaadpoort en verrolgens op het stopcontact. - Wanner het product volledig is opgeladen, gaat het lampje van de acculader over van rood (opladen bezig) maar groen (opladen voltooid). - Sluit na het opladen de rubberen afdekking van de oplaadaansluiting - Trek de stekker van de acculader UIT het stopcontact

OPGELET

Gebruik UITSLUITEND de meegeleverde acculader om dit product op te laden

MODEL MODEL ACCULADER UITGANGSSPANNING OPLAADTIJD
2xe ADVENTURER	HVE063-4200150 42V - 1.5A	7 uuR
2xe URBAN CAMOU	HVE126-5460200 54,6V - 2.0A	5 uuR

Het gebruik van een ander type acculader kan het product beschadigen of eventuele andere risico's veroorzaken.

Laad het product nooit op zonder toezicht. Rijd nooit met het product tijdens het opladen.

Laad de accu na elk gebruik volledig op om de levensduur ervan te verlengen. Laad het product Niet onmiddelijk na gebruik op. Laat het product een uur afkoelen voordat u het oplaadt.

Het product mag Niet gedurende lange perioden worden opgeladen. Overladen vermindert de levensduur van de accu en zeroorzaakt eventuele andere risico's.

Aangeraden worden om ervoor te zorgen dat het product Niet volledig worden ontladen, om beschadiging van de accu te voorkomen.

Schade veroorzaakt door de step langearend Niet op te laden is onomkeerbaar en worden Niet gedekt door de beperkte garantie. Als er eenmaal schade is ontstaan, kan de accu Niet更是 opgeladen worden (het is verboden om de accu te lately demonteren door niedekwalificeerd personeel: dit zou elektrische schokken, kortsluitingen of zelfs ongevallen van aanzienlijke omvang tot gevolg hunnen hebben). Als uzelf gedurende een bepaalde periode afwezig bent, bijvoorbeeld voor een vakantie, en u het product toevertrouwd aan derden, maar het product dan gedeeltelijk opgeladen (laadiveau van ongeveer 20-50%), maar Niet volledig opgeladen.

Verricht regelmatig een visuele controle van de acculader en de kabels van de acculader. Als de kabel van de acculader zichtaar beschadigd is. Gebruik de acculader Niet om verdere schade te voorkomen; gelieve voor de verranging contact met ons op te nemen.

Waarschuwingeninzake de accu

De accu besteht uit lithiumioncellen en chemische elementen die gevaarlijk zijn voor de gezondheid en het milieu. Gebruik het product Niet als er geuren, stoffen of overmatige warmte worden afgegeben. Gooi het product of de accu Niet weg met het huisvuil. De eindgebruiker is er verantwoordelijk voor dat de elektrische en elektronische apparatuur en de accu's in overeenstemming met alle geldende normen worden verwijderd.

Vermijd om gebruikte, defecte en/of nicht-originele accu's van andere modellen of merken te gebruiken.

GEVAAR

Laat de accu Niet in de buurt van vuur of warmtebronnen. Risico op brand en explosie.

De accu mag Niet geopend of gedemonteerd worden en vermijd ertegen te stoten, hem te latenten vallen, te doorboren of er voorwerpen op te bevestigen.

Eventueel door de accu afgeveen stoffen mogen nicht worden aangeraakt omdat ze gevaarlijk zich. Voorkom dat kinderen of dieren de accu aanraken.

Laat de accu Niet overladen en vermijd kortsluitingen. Risico op brand en explosie.

De accu mag nicht in water worden ondergedompeld of aan water, regen of andere vloeistoffen worden blootgesteld. Stel de accu Niet bloot aan direct zonlicht, overmatige但它te of kou (laat het product of de accu, bijvoorbeeld, Niet ache ter in een auto die langdurig wordt blootgesteld aan direct zonlicht), aan omgevingen met explosieve gassen of vuur.

Vervoer en bewaar de accu Niet samen met metalen voorwerpen zoals haarspelden, halskettingen, enz. Het contact tussen metalen voorwerpen en de accu kan kortsluitingenveroorzaken en dientengevolge persoonlijk letsel of de dood.

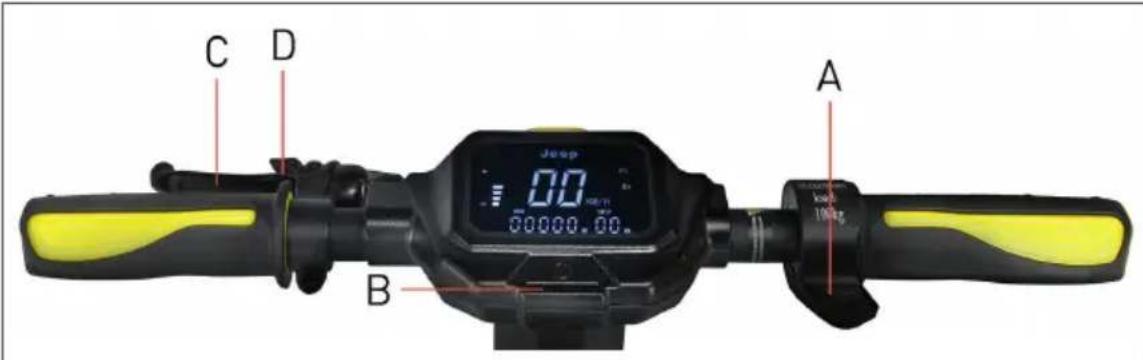

5. Informatie over de bedieningselementen / Bedieningspaneel

2xe ADVENTURER / 2xe URBAN CAMOU

Gasbediening [A]: druk omlaag om te versnellen.

Aan/uit-knop [B]: indrukken om het product aan/uit tezetten.

Remhendel [C]: knijp de hendel in om te remmen

Snelheidsniveau wijzigen: druk 2 keer op de knop [B] om het gewenste niveau te selecteren.

Lichten: druk 1 keer op de knop (B) om aan/uit te zetten.

Bel: druk 1 keer op knop [D] om te activeren

MODEL AFBEELDING TER REFERENTIE SYMBOLEN
2xe ADVENTURER 2xe URBAN CAMOU		1. Laad niveau accu: het laadiveau van de accu worden aangegeven door 7 balkjes. 2. Snelheidsmeter: toont de huidige snelheid van de step. 3. ODO: Totale afgelegde afstand. 4. TRIP: Afstand van de enkele rit. 5. Indicatielampje voor de koplampen. 6. Niveau 1 - Het display toont ECO (max 15 km/uur). 7. Niveau 2 - Het display toont D (max 20 km/eur). 8. Niveau 3 - Het display toont S+ (max 25 km/eur). 9. Bluetooth-indicatielampje:.altijd ingeschakeld 10. Cruisecontrol: Handhaving van de snelheid. Wordt geactiveerd nadatdezelfde snelheid voor enkele seconden worden aangehonden. Het display LAST een korte pieptoon horen. 11. Voetgangersmodus - snelheid 6 km/uur

• Laad het product voor het eerste gebruik 100% op.
• Controller de bandenspanning (zie de+zijkant van de band voor de aanbevolen waarde). In het geval het product er Niet in slaagt om ten minste 60% van het opgegeven+aantal kilometers te bereiken of gedurende de eerste 3 maanden van gebruik nicht de maximale snugelid bereikt, is het waarschijnlijk dat de banden gedeeltelijk zijn leeggelopen: herstel de bandenspanning maar de aanbevolen waarde.
• Controller de remmen en, indien nodig, stel ze af.
• Schakel de display in.
• Plaats het product op een vlakke ondergrond.
• Houd het stuur stevig met beiden handen vast. Stap met een voet op de voetplaat en gebruik de andere voet om uzelf een zacht duwtje te gehen en geef gas.

OPGELET

Functie Zero Start: de gasbediening worden geactiveerd wanneer de rijnselheid de 3 km/uur overschrijdt.

Om verilgheidsredenen is het product aanvankelijk ingesteld om start vanuit de stilstand te voorkomen.

• Tijdens het rijden moet het lichaam bij het makeen van bochten in de rijrichting worden gekanteld en moet het stuur langzaam gedraaid worden.
• Laat, om het product te stoppen, de gasbediening los en knijp de remhendels
• Voordat u afstapt, moet het product eerst volledig tot stilstandkommen. Van de rijdende step afstappen kan letsel veroorzaken.
• Controller voorafgaand aan het gebruik de remmen en hun eventuele slijtage, controllerer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controllerer de slijtage van de banden, de gasbediening en het laadiveau van de accu.

Afstelling remhendels

2xe ADVENTURER / 2xe URBAN CAMOU

AANWIJZINGEN

De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien.

Afstelling van de remmen

2xe ADVENTURER / 2xe URBAN CAMOU

AANWIJZINGEN

Gebruik, in geval de rem te strak of te ontspannen is, de inbussleutel om de schroef (A) los te draaien; paservolgens de remkabel aan (kort de remkabel maar boven in indien te strak, of trek de remkabel omlaag indien te ontspannen); scherp tenslotte de schroef (A) wee aan. Controller de correcte uitlijning tussen de remklauw en deschijfrem. Gebruik de schroeven (B) en (C) om de positie/uitlijning op deschijf aan te passen indien nodig.

7. Opvouwen en vervoeren

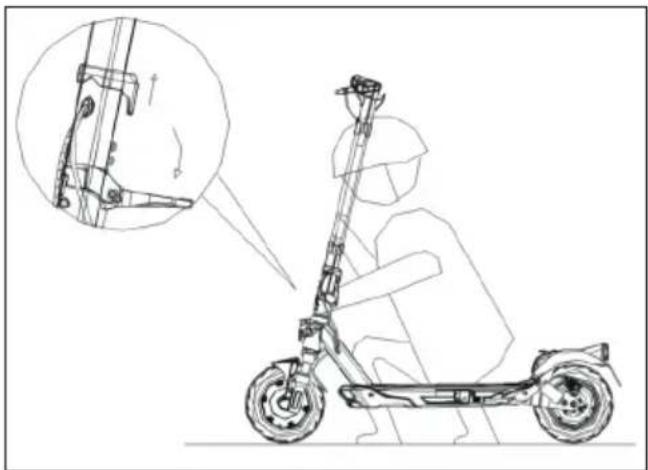

Zorg ervoor dat de elektrische step is uitgeschakeld. Houd de stuurpen met uw hand vast, trek aan de hendel, klap de stuurpenaar de voetplaat en klik vast.

2xe ADVENTURER / 2xe URBAN CAMOU

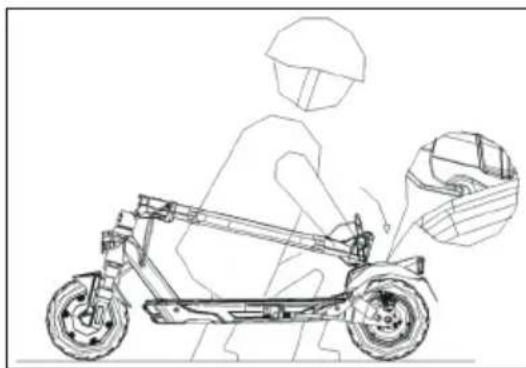

Na het inklappen tilt u de stuurpen op terwijl u deze met een of beiden handen vasthoudt.

OPGELET

Zorg ervoor dat u het productijdens het vervoer stevig vasthoudt. Als u er nicht zeker van bent dat u het gewicht van het product kunt dragen, ga dan Niet verder met het vervoer met geheven product. Het plotseling vallende product kan ernstig letsel veroorzaken, naast de beschadiging van het product zich.

8. Actiebereik en prestaties

Het maximale actiebereik en de prestaties van het voertuig zijn afhankelijk van verzschillende variabelen:

Ondergrond: bij rijden op gladde wegdekken zich een groter actiebereik en hogere prestaties möglichk dan bij rijden op oneffen en hellende wegen.

Gewicht van de gebruiker: hoe zwaarder de gebruiker, hoe korter het actiebereik en hoe lager de prestaties van het voertuig.

Temperatuur: met de step rijden in een zeer koude of warme omgeving za van invloed zich op het actiebereik en de prestaties.

Snelheid en rijstijl: soepel en constant rijden zorgt voor een groter actiebereik. Voortdurend gas gezven, afremmen en sturen zullen het actiebereik aanzienlijk verminderen. Het laagste snugheidsniveau zal het actiebereik vergroten.

Onderhoud:ijdig opladen, correct onderhoud en de regelmatige controle van de bandenspanning zullen het actiebereik vergroten en garanderen constante prestaties.

Het laadniveau van de accu is van invloed op de prestaties: hoe lager het laadniveau, hoe lager de prestaties voor wat betreft de snelheid, vooral in geval van heuvels.

9. Opslag, onderhoud en reiniging

OPGELET

Vlekken op het chassis van het product hunnen verwijderd worden met een vochtige doek. Breng op hardnekige vlekken milde zeep aan, gebruik een borsteltje en reinigervolgens met een vochtige doek. Krassen op de plastic onderdelen hunnen verwijderdworden met schuurpapier of een ander schurend materiaal. Gebruik voor de reinigingvan het product geen alcohol, benzine, kerosine of andere corrosieve en vluchtigechemische oplosmiddelen om ernstige beschadiging te voorkomen. Was het productniet met de hagedrukreiniger.Voordat het product wordt gereinigd, moet het wordenuitgeschakeld, de laadkabel worden losgekoppeld en de rubberen dop gesloten wordenomdat het binnendringen van water zou hunnen leiden tot elektrische schokken of andere ernstige problemen. Het binnendringen van water in de accu kan leiden tot beschadigvingan de interne circuits, brand- en explosiegevaar. Als u twijfelt of er water in de accu isbinnengedrongen, staak dan onmiddelijk het gebruik van de accu en LAST hem controlerendoor de technische servicedienst of de dealer.

Als het product Niet worden gebruikt, bewaar het dan op een droger en koeleplaats binnen. Vermijd om het product langdurig buiten of in de auto te bewaren. Sterk zonlicht, te hoge en te lage temperaturen versnellen de veroudering van de handen en beinvloeden de levensduur van zowel het product als de accu. Stel de step Niet bloot aan regen of water, dompel hem Niet onder in water en vermijd hem met water te wassen.

Controleer regelmatig de aanscherping van de verschillende vastgeschroefde elementen, in het bijzonder de assen van de wielen, het opvouw-/vervoersystemeem, het stuursystem, het remsystem; controllerer ook de goede conditie van het chassis, de vorken en de vering. De moeren en alle andere zelfspannende bevestigingselementen können hun efficientie verliezen en要去en derhalve regelmatig gecontroleerd en aangescherpt worden.

Zoals geldt voor alle mechanische componenten, is ook dit product onderhevig aan slijtage en zware belasting. Verschillende materialen en componenten konnen op verschillende wijze reageren op slijtage en stressvermoeidheid. Als de nuttige levensduur van een onderdeel eventueel worden overschreden, zou het plotseling hunnen breken en letsel voor de bestuurder hunnen voroorzaken. Alle vormen van barsten, krassen of verkleuringen op plekken die veel belast worden, geen aan dat de levensduur van het onderdeel is bereikt en dat het derhalve verrangen moet worden.

Probeer Niet het product zich te demonteren of te repareren. De verranging van alle onderdelen van de step要去 worden uitgevoerd door de technische servicedienst; neem voor meer informatie contact op met uw dealer of ga waar de website www. jeepurbanemobility.com

10. Configuratie app

Dit product kan gekoppeld worden met de app Jeep e-mobility. Met de app=kunt u het productrechtstreeks vanaf uw smartphone bedieren.

Open de app en volg de instructies.

OPGELET

De app kan verschillende machtigingen vereisen om de app te gebruiken en te bedieren.

De versie van de app kan zijn bijgewerkt door uw app-service. Wij raden u aan om voortdurend de app-updates te controlleren op neue functies en.altijd de{nieuwste app-release op uw apparatusaat te installereren.

Gebruik uw toestel Nietijdens het rijden.

Chassis magnesiumlegering	magnesiumlegering
Vering voor enchyter voor en	achter
Snelheid L1: ≤ 6km/uur	L2: ≤ 15km/uur	L1: ≤ 6km/uur
	L3: ≤ 20km/eur	L2: ≤ 15km/eur
	L4: ≤ 25km/eur	L3: ≤ 20km/eur
	(max snelheid)	L4: ≤ 25km/eur
		(max snelheid)
Maximale helling** 18% 26%
Remmen Elektronische rem voor en schijfremchter		Elektronische rem voor en schijfremchter
Banden 10" tubeless voor en achter 10" tubeless voor en achter
Maximale belasting 100 kg 100 kg
Bestuurder Controller de regelgeving van kracht in uw land
Bedrijfstemperatuur -5°C / 45°C -5°C / 45°C
Beschermingsniveau	IPX4	IPX4
Oplaadtijd	ondeveer 7 uw	ondeveer 5 uw
Actiebereik**	tot 40km tot 45km

Elektrisch system

Motor 350W borstelloos 500W	borstelloos
Display 3.2" led 3.2" led
Accu 36V 10.4Ah 374Wh 48V 9.6Ah 461Wh
Laagspanningsbeveiliging 30V	40V
KERS Ja Ja
Lampen LED voor enchyter L	LED voor enchyter
Functies Bluetooth met app B	Bluetooth met app

Maten

Nettogewicht 19 kg	19 kg
Brutogewicht	22,8 kg	22,8 kg
Afmetingen geopend product	1195 x 473 x 1168 mm	1195 x 473 x 1168 mm
Afmetingen gesloten product	1195 x 473 x 515 mm	1195 x 473 x 515 mm
Afmetingen verpakking	1230 x 210 x 535 mm	1230 x 210 x 535 mm

** Onderhevig aan varieties afhankelijk van het gewicht van de bestuurder, de wegstandigheden en de temperatuur.

12. Problemen op losses

Fout Oorzaak Oplossing

De motor functioneert nicht	Elektrisch probleem, aanwezigheid foutcode	Vraag om technische hulp
Het aandrijfwiel draait nicht	Problemen van de remmenDe motor is geblokkeerd	Stel de remmen af, als het probleem aanhoudt, vraag dan om technische hulpControler de correcte aanscherping van het wie1, controllerer, zonder het voertuig in te schakelen, of het wiel draait. Als het probleem aanhoudt, vraag dan om technische hulp
De motor wordenijdens de werkking uitgeschakeld	Oververhitting van de motorAanwezigheid van een foutcode	Stop het voertuig en wacht tot de motor is afgekoeldVraag om technische hulp
Na het opladen gaat het product niet aan of schakelt het na een paar kilometeruit.	De accu is beschadigd Vraag om technische hulp
De accu laadt Niet op of het product kan nicht ingeschakeld worden	Probleem van de aansluitingDe accu is Niet aangesloten (modellen met verwijderbare accu)De accu is leeg Laad de aansluitingDe accu is beschadigd Vraag om technische hulpProblemen van de acculader	Vraag om technische hulpController of de voedingsconnector is aangesloten. Accu maar 100% opAccu maar 100% opVervang de acculader

Tabel foutcodes

Foutcode 2xe ADVENTURER 2xe URBAN CAMOU	Aanwijzing Oplossing
E01	Overstroombeveiliging Schakel	het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten
E02	Laagspanningsbeveiliging Laad	de accu op, als dit het probleem Niet oplost, vraag dan om technische hulp
E03	Overspanningsbeveiliging Vraag	om technische hulp
E04	Motorstoring Vraag om technische	he hulp
E05	Storing van MOS van de regelmodule	Vraag om technische hulp
E06	Storing van MOS van de regelmodule	Vraag om technische hulp
E07	Foutsignaal regelmodule Vraag	om technische hulp
E08	Oververhittingsbeveiliging Schak	kel het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten; worden het probleem Niet verholpen, vraag dan om technische bijstand
E09	Storing van de gasbediening Vraag	og om technische hulp
E10	Storing in de sensor van de remhendel	Vraag om technische hulp
E11	Storing verlichting Vraag om technische	hulp
E12	Communicatiefout display Vraag	om technische hulp
E13	Storing startknop Vraag om technische	hulp

13. Aansprakelijkheid en algemene garantievoorwaarden

De bestuurder draagt de verantwoordelijk voor alle risico's die verband houden met het gebruik van een helm en andere beschermingsmiddelen. De bestuurder moet, voorafgaand aan het gebruik van dit product, verplicht deplaatselijk geldende normen in acht nemen voor wat betreft de minimaal toelaatbare leeftijd van de bestuurder, de beperkingen inzake het type bestuurder dat het product mag gebruiken, het gebruik van dit type product, en moet ervoor zorgen dat deplaatselijk geldende voorschriften in acht worden genomen.

De bestuurder heeft ook de plicht om het product schoon en perfect efficien t te handhaven en het te onderhoden, om de binnen zich bevoegdheden vallende veiligheidscontroles stipt te verrachten, zoals beschreiben in de voorgaande paragrafen, en moet alle documentatie met betrekking tot het onderhoud van het product bewaren.

In geval het product storingen vertoont die Niet te wijten zich aan een onjuist gedrag van de bestuurder en in geval u de algemene garantievoorwaarden wenst te raadplegen, gelieve contact op te nemen met uw dealer of te zoekenaar het servicecentrum op de website www.jeepurbanemobility.com

De fabrikant is nicht aansprakelijk voor veroorzaakte schade en voor schade veroorzaakt aan voorwerpen en Personen, met name als:

• het product op oneigenlijke wijze worden gebruikt of Niet in overeenstemming met de inhoud van de handleiding;
• het product na de aankoop worden gewijzigd of er worden geknoeid met alle of enkele van de onderdelen.

OPGELET

Verwerking van afgedankte elektrische en elektronische apparaten (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor geschaden inzameling)

Dit symbolism op het product of op de verpakking geeft aan dat het product Niet als normala huishoudelijk afval moet worden beschouwd, maar要去 worden ingeleverd bij het specifieke inzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur (AEEA).

Door het product op de juiste manier af te voeren, helpt u mogelijkke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen.

Neem voor meer informatie over de recycling en verwijdering van dit product contact op met deplaatselijke afvalverwerkingsdienst of het verkooppunt waar u het heeft aangeschaft.

In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop.

De consument mag de AEEA Niet als gemeentelijk afval afvoeren, maar moet dit soort afval op geschienen manier soften verwerken door middel van twee manieren van inzameling:

• Bij de Gemeentelijkke inzamelpunten,rechtstreeks of via de gemeentelijkke inzameldienst, indien beschikbaar;
• Bij de verkooppunten in geval van de aanschaf van(APP)eiktrische en elektronische apparatuur.

Hier kunt u de AEEA vankleine afmetingen (de langste zijde korter dan 25~cm ) Gratis inleveren. Grotere producten konnen een-tegen-een worden geleverd: het afgedankte product worden ingeleverd bij aanschaf van een neww product met bezelfde functie.

In geval van een illegale verwijdering van elektrische of elektronische apparatuur kannen de sancties van de geldende regelgeving inzake milieubescherming worden toegepast (controler de toepasselijkke regelgeving van het land van bebruik/verwijdering van het voertuig).

Als AEEA batterijen of accu's bevat, moeten deze worden verwijderd enApart worden ingezameld.

Verwerking van lege batterijen/accu's (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling)

Dit symbool op het product of op de verpakking geeft aan dat de accu Niet beschouwd mag worden als normal haishoudelijk afval. Op enkele soorten accu's kan dit symbool in combinatie met een chemisch symbool gezruikt worden.

De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegt als de accu meer dan 0,0005% kwik of 0,004% lood bevat.

Door de batterijen/accu's op de juiste manier af te voeren, helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te Voorkomen. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen. Bij producten die vanwege deeiligheid, prestaties of gevevensbescherming een vaste verbinding met een interne batterij/accu vereisen, mag de accu of batterij alleen worden verrangen door gekwalificeerd servicepersoneel.

Lever het afgedankte product in bij inzamelpunten voor de verwerking van elektrische en elektronische apparatuur. Hierdoor worden ook de interne batterij/accu op de juiste manier verwerkt.

Neem voor meer informatie over de verwijdering van de afgewerkte accu/batterij of het product contact op met deplaatselijke afvalverwerkingsdienst of met het verkooppunt waar u het product heeft aangeschaft.

In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop.

CE

aalgall no n gllgssnssnssnssnnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnssnss

y 11111111111111111111111111111111

.

J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

aalll aolll laiy I kay, gaiill gaiioll ayarll no salll iaiuai yaiuai jaiuai cloglall no jai

J 1 J

CE
