2XE Adventurer - Scooter JEEP - Manual de utilização gratuito

Tipo de produto	Scooter elétrico (trotinete elétrica)
Marca	Jeep
Modelo	2XE Adventurer
Dimensões (aberto)	1195 x 473 x 1168 mm
Dimensões (dobrado)	1195 x 473 x 515 mm
Peso líquido	19 kg
Peso bruto	22,8 kg
Carga máxima admissível	100 kg
Altura máxima do condutor	200 cm
Velocidade máxima	25 km/h
Autonomia máxima	Até 40 km
Bateria	Íon de lítio 36V 10,4Ah (374Wh)
Motor	350W sem escovas
Travões	Travão eletrónico dianteiro e travão de disco traseiro
Pneus	10 polegadas tubeless dianteiro e traseiro
Suspensões	Dianteira e traseira
Tempo de carregamento	Cerca de 7 horas
Carregador fornecido	42V 1,5A (modelo HVE063-4200150)
Nível de proteção	IPX4
Temperatura de funcionamento	-5°C a 45°C
Nível sonoro	Inferior a 70 dB(A)
Aplicação smartphone	Jeep e-mobility (compatível com Bluetooth)
Garantia	Contacte o revendedor ou www.jeepurbanemobility.com

Perguntas frequentes - 2XE Adventurer JEEP

Qual é a velocidade máxima do Jeep 2XE Adventurer?

A velocidade máxima é de 25 km/h (nível L4). Quatro níveis de velocidade estão disponíveis: L1 (6 km/h, modo peão), L2 (15 km/h), L3 (20 km/h) e L4 (25 km/h).

Qual é o peso máximo suportado pela trotinete?

A carga máxima admissível é de 100 kg. A altura recomendada do condutor é de 200 cm máximo.

Como carregar a bateria pela primeira vez?

Na primeira utilização, carregue a bateria a 100% apenas com o carregador fornecido. Certifique-se de que o produto, o carregador e a porta de carregamento estão secos. O tempo de carregamento é de cerca de 7 horas.

Qual é a autonomia real da bateria?

A autonomia máxima é de até 40 km. Depende do terreno, do peso do utilizador, da temperatura, do estilo de condução e da pressão dos pneus.

Que equipamentos de segurança são recomendados?

É obrigatório usar capacete, joelheiras e cotoveleiras. Utilize também luvas e vestuário refletor em condições de pouca luz.

Como dobrar e transportar a trotinete?

Desligue a trotinete, segure a haste do guiador, puxe a alavanca de dobragem, dobre a haste em direção à plataforma até ouvir o clique. Para transportar, levante pela haste. Certifique-se de segurá-la bem para evitar quedas.

O que fazer se o motor não arrancar?

Verifique se a bateria está carregada e se o produto está ligado. Se aparecer um código de erro (ex: E01, E02), consulte a tabela de resolução no manual. Em caso de problema persistente, contacte o SAV através de www.jeepurbanemobility.com.

Como limpar e manter a trotinete?

Limpe a estrutura com um pano húmido e sabão neutro. Não use álcool, gasolina ou solventes. Não lave com jato de água. Verifique regularmente a pressão dos pneus (valor no flanco), o aperto dos parafusos, o desgaste dos travões e dos pneus.

Qual é a garantia do produto?

Consulte as condições gerais de garantia junto do seu revendedor ou no site www.jeepurbanemobility.com. A garantia não cobre danos devidos a má utilização ou desgaste normal.

Posso usar a aplicação Jeep e-mobility?

Sim, o produto é compatível com a aplicação Jeep e-mobility via Bluetooth. Permite controlar a trotinete a partir do seu smartphone. Não a utilize durante a condução.

MANUAL DE UTILIZADOR 2XE Adventurer JEEP

5. Informação o ovladaniach / Ovladaci panel

2xe ADVENTURER / 2xe URBAN CAMOU

C D A B 0000,00

Akcelerátor (A): stlačte smerom nadol na zrýchlenie. Tlačidlo zapnutia (B): stlačte pre zapnutie/vypnutie výrobku. Páka brzdy (C): pritiahnite páku na brzdenie Zmena úrovne rychlosti: stlačte 2-krát tlacidlo (B) pre vyber požadovanej úrovne. Svetlomety: stlačte 1-krát tlacidlo (B) pre ich zapnutie/vypnutie. Zvonček: stlačte 1-krát tlacidlo (D) pre uvedenie do Činnosti

14. Informação o likvidação

UPOZORNENIE

Este manual é valido para as seguintes trotinettes electrolyicas:

2xe ADVENTURER

2xe URBAN CAMOU

Tradução das instruções originais

Para obter informações, suporte técnico e assistência e para consulutar os termos gerais de garantia, contate seu revendedor ou visite o website www.jeepurbanemobility.com

1. Instruções de segurarca
2. Conteudo da embalagem e montagem
3. Visão geral do produits
4. Recarga e ativacao da bateria
5. Informações dos comandos/Painel de commando
6. Guia rápido
7. Dobrar e transporte
8. Autonomia e desempenho
9. Conservação, manutençao e limpeza
10. Configuração da aplicação
11. Ficha技术水平
12. Solutao de problemas
13. Responsabilitadete termos gerais de garantia
14. Informacoes sobre o descarte
15. Declariação de conformidade

1. Instruções de segurarca

IMPORTANTE! Leia e siga atentamente as instruções abaixo antes de utilizes o produits. Guarde este manual para consultas futuras ou novos'utilidades.

Dedique o tempo que for necessario para,aplerer os principios basicos da pratica, de modo a evaporar qualcer acidente grave que possa ter lugar nos primeiros meSES.Consulte seu revendedor para receber suporte adequado sobre osculos corretos de uso do produits ou para ser encaminhado para una organização de formacao adequada.

A Empresa se isenta de qualquer responsabilitadedeireta ou indireta derivada da mautilização do produits, da inobservência tanto das leis de transito quando das instruçõesdestemanual e de acidentes e controvérias causados pelo desrespeito das normativas e por ações ilegais.

Este produit deve ser utilizes para fins recreativos e não deve ser utilizado para o transporte de passageiros. Não pode ser realizado por mais de uma pessoa contemporaneamente.

Não altere de nenhum modo a finalidade de uso do veiculo; este produit não é adequado para se fazerem acrobacias, competções, Transportes de objetivos e reboque de outros veículos ou apêndices.

Verifique as normativas locais em vigor com relaço à idade minima permitida para o conductor, às restricções sobre os temas de conduutores que podem utiliser o produto e ao uso em si este tipo de produits antes de utilizes-lo, e assegure-se de seguir as normativas locais em vigor.

O nível de pressão sonora de emissão ponderado A no ouvido do conductor é inferior a 70 dB(A).

Forma gratificada das advertências de segurarca

Para identificar as mensagens de segurarça deste manual, serão'utilizados os seguintes símbolos graficos de sinalização. Esses símbolos tem a função de chamar a atençao do leitor/utilizador para fins de um uso correto e seguro do produits.

ATENÇAO

Preste atençao

Destaca as regras a serem respeitas para se evitar danIFICar o produits e/ou impeder a correndencia de situacoes perigosas.

PERIGO

Ricos residuais

Destaca a Presence de perigos que causam ricos residuais aos quais o'utilizar deve prestar atencao para fazer lesoes ou danos materiais.

Advertências gerais

ATENÇA O

É importante ter em parte que, quando se está em um local于此 ou na rua, mesmo seguido rigorosamente este manual, não se está imune a lesões causadas por violações ou ações inadequadas realizadas com relação a outros veículos, obstáculos ou pessoas. O mau uso do produits ou a inobservência das instruções deste manual pode provocar danos graves.

Este produit é umsville. Quanto mais rapidamente é conducido, mais o espoço de travagem se alonga. A travagem de emergência em ruas escorregadias, lamacentas, molhadas ou congeladas pode fazer as rodas derraparem e levar à perda do equilibrio. É necessário manter velocidades adequadas e uma distância de segurar de outrossvilles ou dos pedestres. Preste acreda mais atençao ao conducir em ruas desconhecidas. Não abra o descanso ao utilizear o produits; risco de graves lesões pessoas e danos ao produits.

Para sua propria segurar, ao conducir o produto, use sempre capacete, joelheiras e cotoveleiras para se proteger contra eventuels quedes e lesões. Ao empressar o produto, faça com que o conductor use os equipamentos de segurar e explique como usar o veiculo. Para fazer lesões, não empreste o produto a pessoas que não saibam utilizezá-lo. Calce sempre os sapatos antes de utilizes o produto.

Supervisione as crianças para se certificate de que não brincam com o produto. É necessário supervisionar rigorosamente se o produit estiver a ser utilizado proximity a crianças.

Ao guiar o produits, preste atenção para não assentar crianças e pedestres. Ao passar atrás deles, avise e desacelere utilizing a velocidade minima de 6km / h

Instruções e advertências sobre o comportamento na direção

Condições Utilização	apropriadna Utilização impropriária
Conduutoses	Um Várias pessoas, com crianças ou animais
Equipamentos de segurança	Capacete, joelheiras, cotoveleiras Nenhum equipamento
Verificação antes daedinha	Antes de cada uso, verificar os travões e seu desgaste, a pressão dos pneus (ver a lateral dos pneus para conhecer o valor aconselho), o desgaste das rodas, o acelerador e o estado de cargada bateria.	Nunca verficar o produto antes de conduzi-lo
	Se forem identificados ruídos incomuns ou alguma anomalia, não utilizes o produits e contaçar seu revendedor ou o Serviço de Assistência Tecnica.	Utilizar o produto na presence de ruídos e anomalias
Caminhar empurrando o produits	Não acelerar Premir o acelerador Empurrar ao caminhar nas faixas de pedestres Em和地区 para pedestres, se não houver modo pedestre (6 km/h) Em和地区 superlotadas Conduzir o céucho em和地区 superlotadas	Conduzir o céucho nas faixas de pedestres Conduzir o céucho em和地区 para pedestres, se não houver modo pedestre (6 km/h) em和地区 superlotadas
Parado	A pessoa que conducze este produto deve ser capaz de apoiar fácilmente os pés no chão segurar o guidão a uma alta correta	Não ser capaz de manter o produto parado e em equilibrio.Sentar-se no produto, em movimento ou parado
Condução em condições normais	Nenhum的对象o pendurado no.Guidão Objetos pendurados noguidedocausam instabilitadedecematrapolhar as manobras
	Conduzir com ambas as mãos noguidão. Nãoutilizardispositivos comtelefones,smartwatches,leitoresmusicais e fones de ouvido	Conduzir com apenas uma mão ousem as mãosUtilizardispositivos como Telefones,smartwatches,leitores musicae e fones de ouvido
	Conduzir com ambos os pés sobre aplaforma,de modo)cómqe seguro	Conduzir com um ou dois pés fora dplaformaÉproibido posicionar e concentrar o peso no para-lamas posterior.
	Conduzir com capacete Equipmentamento de proteção	Conduzir sem capacete Equipmentamento de proteção
	Conduzir em estradas fácilmentecessisveis, lisas e compactas, evitaráreas de tráficointenso ou’reas superlotadas,por ex.: ciclovias exclusivas,superficies com pavimentação lisa	Conduzir em rodovias e estradas delongo percursoConduzir em ruas movimentadasConduzir na calçadaConduzir em’reas superlotadasConduzir em ruas muito acidentadasConduzir nas proximidades depenhascos,escarpas,portos,mares,lagos e riosDesrespeito às normativas em vigor eao)código de trànsito
	Respeitar as normativas locais emvigor e o)código de trànsito
	Olhar sempre para fronte e prestaratença a todos os obstáculos,veículose pedestres nasproximidades	Distrair-se ao conduzir
	Mudar de direçāo asseguindo-se de ser visto,moderando a velocidadeEm qualquer caso,prever a trajetóriae moderar a velocidade respeitando ocódigo de trànsito e os mais vulnárveisUtilizar sempre os indicadores dedireçāo, se previstos no produits	Mudar bruscamente de direçāo a alta velocidade sem se assegurar de ser vistoTravar e fazer curvascontemporaneamente faz com que oveículo se torne instávelNãoutilizar os indicadores de direçāo
	Desacelerar na presence de pedestresAveliar a modalidade pedestremezonas para pedestres (6 km/h)Avisar sobre sua presenceutilizando a campainha	accelerou manter a velocidadeconstante na presence de pedestresConduzir sem utilizinga modalidadepedestre em zonas para pedestres(6 km/h)Nãovisar sobre sua presenceutilizando a campainha
Condições Utilização	apropriadna Utilização impropria
Condições viarias irregulares: lombadas artificiais/ degraus/ superficie da rua accidentada	Conduzir a velocidade moderada Conduzir levemento os joelhos para uma melhor absorção dos impactos ao atravessar superfícies irregulares.	Acelerar em lombadas e obstáculos, descer degraus, saltar barreiras, subir na calçada, conducir de maneira rígida.
Comportamento: em curvas, em descidas, na presence de obstáculos, veículos e pedestres nas proximidades	Manter a distência de segurança Não respeitar a distência de segurançaParar de acelerarTravar e desacelerarConduzir a uma velocidade moderada e fazer de maneira seguraPrestar atençao às portas e outros obstáculos em alta	Conduzir a alta velocidade, fazer inesperamentePassar sob obstáculos em alta
Condições de visibiliédade	Conduzir semente se houver luz sufficiente para poder guiar de todo seguro. Em caso de condução em condições de illuminação não favoráveis (a partir de meia hora après o pôr do sol, por todo o período de escuridade e mesmo durante o dia, caso as condições atmosféricas impeçam a visibiliédade da rua, ao se transitar em túneis), lembre-se de acender as luzes do produits e de usar um colete ou suspensórios retrorefletores.	Conduzir em condições de illuminação desfavoráveis com as luzes apagadas e sem o uso de um colete ou suspensórios retrorefletores.
Condições meteorológicas	Conduzir em condições meteorológicas ideais	Conduzir em condições adversas: na chuva, na neve, na presence de gelo ou lava na rua, vento forte, com neblina.
Estacionar	Em和地区 specíicas, sem atrapalhar a circulação de veículos e pedestresEm superfícies lisas, assegurando-se da estabilitadede Desligar o produit e utilizessem sempre um dispositivo antirroubo	Em qualquer lugar, atrapalhando a circulação de veículos e pedestresEm superfícies irregulares, sem se assegurar da estabilitadedeixar o produit ligado, desaccomphado e sem um dispositivo antirroubo
Condições Utilização	apropriadna Utilização impropriária
Praticar esportes extremos/ acrobacias	NÃO SIM	Conduzir nas proximidades de penhasços, escarpas, portos, mares, lagos e rios Conduzir em poções de água Competir com outros veículos
Submeter o produit a fortes impactos	NÃO SIM	Arremessar sobre coisas ou pessoas, arremessar de degraus ou obstáculos semelhantes

O que fazer antes uma queda:

Verifique se a alavanca do acelerador está a functionar corretamente. Para fazer也是如此, acelerere e desacelere varias vezes.

Verifique sempre se os travões está a functionar corretemente. Para fazer isto,�� do produits, empurre-o para frente e trave para assegurar-se de que ele responde ao comandos.

Verifique se todos os componentes do vehicle está em posicao e fixados de modo seguro.

Verifique o desgaste e a pressao dos pneus (ver lateral do pneu para conhecer o valor aconselho).

Verifique o desgaste dos travoes e dos cabos.

PERIGO

Os travões podem se tornar quentes durante o uso. Não toque antes o uso.

2. Conteudo da embalagem e montagem

Produito montado; o GUIDão deverá ser instalado com os parafusos espécíficos contidos na embalagem.

MODELO IMAGEM DE REFERÊNCIA NA	EMBALAGEM	MONTAGEM DO GUIDÃO
2xe ADVENTURER 2xe URBAN CAMOU		carregador de bateria cabo de recarga 4 parafudos M6 chave Allen 4 e 5 adaptador para enchimento pneus

Passos:

• Retire o Produkta embalagem
• Abra o descanso e verifique a estabilitadade do produits
• Abra a coluna de direção do.Guidão e fixe-a fechando a alavanca do mecanismo de fechamento
• Conecte o cabo de alimentacao do ecrà a cablagem principal
• Instale o guidão na plataforma [não esmague os cabos]
• Aperte os parafusos na coluna de direção com a chave fornecida
• Faça a regulação do mecanismo de fechamento da coluna de direção*.

MODELO IMAGEM DE REFERÊNCIA * REGULAÇÃO
2xe ADVENTURER 2xe URBAN CAMOU		No exterior do mecanismo, está presente um parafuso de cavidade sextavada. Se a coluna de direção do guidão se做不到 muito esvelho o fechamento, regule o parafuso do mecanismo apertando ou soltando apenas o quanto for necessário para augmentar a estabilitadade da coluna de direção.

ATENÇA O

Monte corretoamente o produits. Se, no momento da montagem, encontrar qualquer defeito de fabrica, passagens não claras ou dificuldades na和个人ia montagem ou nas regulações, não guie o veiculo e contate seu revendedor ou visite o website www.jeepurbanemobility. com para receber assistência和技术.

Não utilize acessórios e/ou peças adiconais não aprovasas pelo fabricante.

Mantenhapartes emplastico (incluindo os materiais de embalagem) e peças preocupas que possam provoc sufocamento fora do alcance de crianças.

É proibido modifier ou transformar de qualquer maneira o produits e suas partes, poi也是如此 danIFICAR a eficiência ou a estrutura e provocar danos. Elimine eventuais arestas cortantes causadas pelo uso improprio, quebras ou danos no produits. Se for identificado qualquer defeito de fabrica ou se forem notados ruidos insolitos ou qualquer anomalia, não conduza o vviculo e contate seu revendedor ou visite o website www.jeepurbanemobility. com para receiveber assistencia和技术.

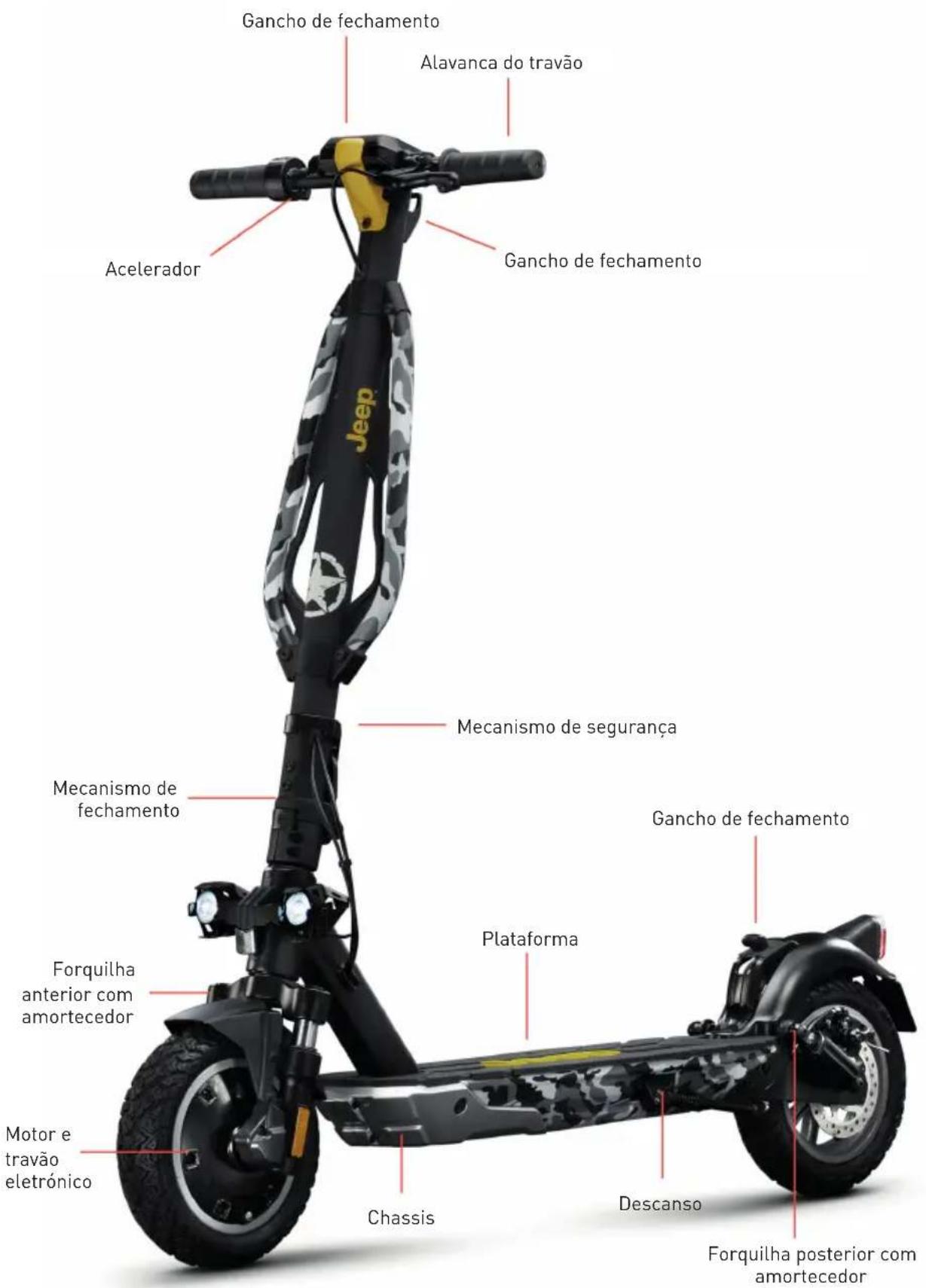

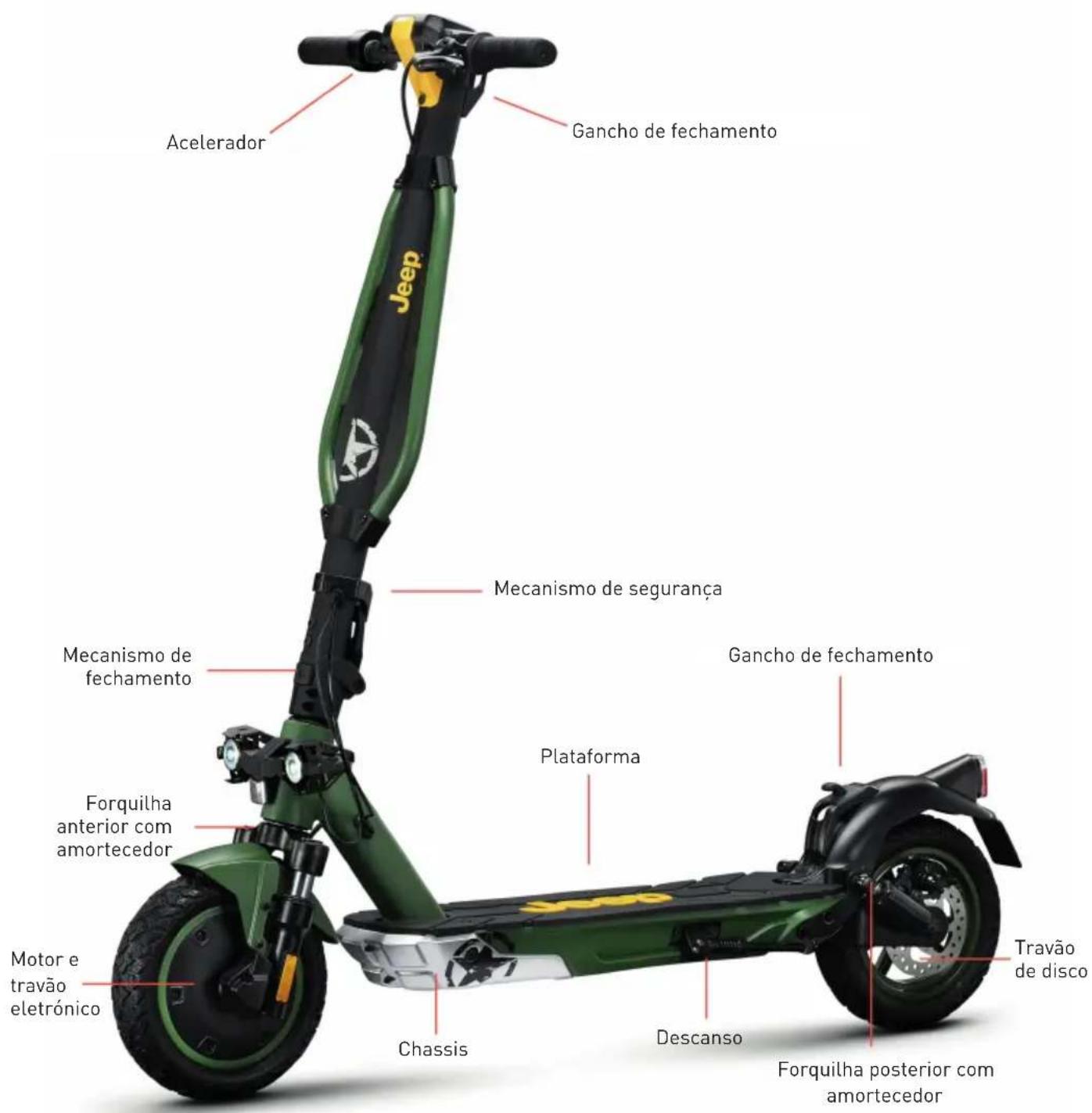

3. Visão geral do produits

Do punto de vista do desenvolvimento Tecnológico continuo, a Empresa fabricante se reserva o direito de modifier o produto sem avis prévio, sem que este manual está automaticamente atualizzato.

Para obter informações e consulutar as revisions deste manual, visite o website www.jeepurbanemobility.com

2xe ADVENTURER

2xe URBAN CAMOU

4. Recarga e ativação da bateria

No primeiro uso, corregue o produit em 100% . Assegure-se de que o produits, o carregador de bateria e a porta de recarga estáicos.

Instruções

Abra o descanso

Desligue a trotinette

MODELO IMAGE	DE REFERÊNCIA INSTRUÇOES
2xe ADVENTURER 2xe URBAN CAMOU		- Remova a tampa em borracha da porta de recarga - Conecte o carregarador de bateria à porta de recarga e, em seguida, à tomada elétrica. - quando o produits estiver completely carregado, a luz do carregarador de bateria passa de vermelho (em recarga) para verde (recarga completeness). - Àpós a recarga, fecha a tampa em borracha da porta de recarga - Retire o carregarador de bateria da tomada elétrica

ATENÇAO

Nunca corregue o produits sem supervisão. Não guie o produits durante a recarga.

Após cada uso, recarregue Completely a bateria para prolongar sua vidautil. Não recarregue o produits imeditamente antes ou uso. Deixe o produit arrefecer por uma hora antes da recarga.

0 produits não deve ser carregado por periodos prolongados. A sobrecarga reduz a duração da bateria e implica outros potências riscos.

É aconselhável não permitir que ovehicleo descarregue completeness para evitar danificar a bateria.

Os danos provocados por uma falta prolongada de energia não irreversíveis e não são cobertos pela garantia limitada. Uma vez danificada, a bateria não pode ser recarregada (é proibido o desmonte da bateria por parte de professionais não qualificados,ursoro quando é significativas). Se se ausentar por um periodo de tempo, para as ferias, e deixar o dispositivo com terreiros, deixe-o no estado de energia parcial (20-50% de energia), é não Completely carrogado.

Faça regularamente a inspeçao visual do carregarador de bateria e dos cabos do carregarador de bateria. Se o cabo do carregarador de bateria tiver danos evidentes, não utilize o carregarador de bateria para fazer outros danos, e contate-nos para encontrar uma solucao.

Advertências sobre a bateria

A bateria é composta por celulas com iões de litio e elementos químicos perigosos para a saúde e o ambiente. Não utilize o produits se ele emitir odores, substâncias ou calor em excesso. Não descarte o produits ou a bateria no lixo dométrico. O utilizesdor final é responsavel pelo descarte dos equipamentos electrolyticos e eletrónicos e das baterias em conformidade com todas as normas em vigor.

Evite'utilizar baterias usadas, com defeito e/ou não originais, de outros modelos ouscaras.

PERIGO

Não deixe a bateria perto do fogo ou de fontes de calor. Risco de incência e explosão.

Não abra e não desmonte a bateria, e não bata, arremesse, fure ou prenda objetos na bateria.

Não toque em eventuais substâncias que saírem da bateria, poi ela contentem substâncias perigosas. Não deixe crianças ou animais tocarem na bateria.

Não sobrecarregue nem coloque a bateria em curto circuito. Risco de incência e explosão.

Não mergulhe e não exponha a bateria à agua, à chuva ou a outrassubstências láquidas. Não exponha a bateria à luz direta do sol, ao calor ou ao frio excessivos (por exemplo, não deixe o produits ou a bateria dentro do carro sob a luz direta do sol por um periodo de tempo prolongado) ou a ambientes contendo gases explosivos ou chamas.

Não transporte nem conserve a bateria jusqu'à de objetos metaílicos como grampos, colares etc. O toque entre objetos metaílicos e os contactos da bateria pode provocar um curto-circuito que causará danos fisicos ou a morte.

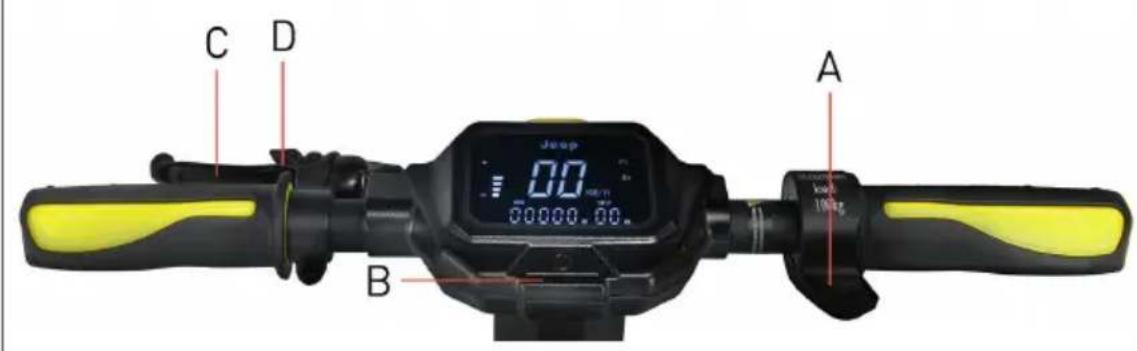

5. Informações dos comandos/Painel de commando

2xe ADVENTURER / 2xe URBAN CAMOU

Acelerador (A): prima para baixo para acelerar.

Botão de ativação (B): prima para ligar/desligar o produto.

Alavanca do trabalho [C]: aparez a alavanca para fazer

Mudança de velocidade: prima a tecla [B] 2 vez para selecionar o;nível desejado.

Farois: prima o botao [B] 1 vez para acender/apagar.

Campaigna: prima o botão (D) 1 vez para acontear

MODELO IMAGEM DE REFERÊNCIA SÍMBOLOS
2xe ADVENTURER 2xe URBAN CAMOU	1 Jeep 2 MPH 3 KM/H 4 TRIP 5 10 6 Nível 1 - 0 ecran é xibirá ECO (até 15 km/h). 7 Nível 2 - 0 ecran é xibirá D (até 20 km/h). 8 Nível 3 - 0 ecran é xibirá S+ (até 25 km/h). 9 Indicador luminoso Bluetooth: sempre ativo 10 Cruise Control: Manutenção da velocidade. Ativa-se(before de ter mantido a mesma velocidade durante algunos segundos. O ecran émitirá um breve som. 11 Mode pedestre - velocidade 6 km/h	1. Nível da bateria: o nível da bateria é indicado por 7 barras. 2. Velocímetro: aparena a velocidade atual da trotinete. 3. ODO: Distância total percorrida. 4. TRIP: Distância de uma sessão. 5. Indicador luminoso de acendimento dos farões. 6. Nível 1 - 0 ecran é xibirá ECO (até 15 km/h). 7. Nível 2 - 0 ecran é xibirá D (até 20 km/h). 8. Nível 3 - 0 ecran é xibirá S+ (até 25 km/h). 9. Indicador luminoso Bluetooth: sempre ativo 10. Cruise Control: Manutenção da velocidade. Ativa-se antes de ter mantido a mesma velocidade durante algunos segundos. O ecran émitirá um breve som. 11. Mode pedestre - velocidade 6 km/h

6. Guia=rápido

• No primeiro uso, corregue o produits em 100% .
• Verifique a pressão dos pneus (ver lateral do pneu para conhecer o valor aconselho). Caso o produit não atinja pelo menos 60% dos Km declarados ou não alcance a velocidade Tmaxa nos primeiros 3 meSES de utilização, é provável que as rodas tenham se esvaziado novamente, portanto, a pressão deve ser restaurada conforme indicado.
• Faça a verificação e a regulação dos travões.
  Ligue o ecrä.
• Posizione o produto em uma superficie plana.
• Secure oguidedfirmamente com ambas as mãos. Suba à plataforma com um pé,utilize o除外 para dar um leve impulso e acelere.

ATENÇA O

Função Zero Start: o acelerador entra em funct ionamento assim que a velocidade de avanço supera os 3km / h

Por motivos de segurar, o produits está inicialmente configurado paraEARitar o arranque a partir de quando está parado.

• Ao guiar o produit, incline o corpo na direcao de conduccao durante as curvas e gire o guidao lentamente.
• Para parar o produits, solte o acelerador e prima a alavanca do travaio
• Para descer, primeiramente pare o produit por completeness. Descer do produits em movimento pode provocar lesões.
• Antes de cada uso, verifique os travões e seu desgaste, a pressão dos pneus (ver a lateral dos pneus para conhecer o valor aconselho), o desgaste das rodas, o acelerador e o estado de cargo da bateria.

RegULAÇAO das alavancas dos travões

2xe ADVENTURER / 2xe URBAN CAMOU	INSTRUÇÉS
A	Se necessário, é possível regular a posicao da alavanca do trabalho soltando o parafuso (A). Uma vez regulada a posicao, aparece o parafuso (A).

RegULAÇÃO dos travões

2xe ADVENTURER / 2xe URBAN CAMOU

INSTRUÇões

C B A

Caso o travão esteja demasiado tensionado ou demasiado frouxox, utilize a chave allen para soltar o parafuso (A); em seguida, regule o cabo do travão (encurte o cabo do travão para cima se estiver demasiado apertado, ou puxe o cabo do travão para baixo se estiver demasiado solto), eenthalgo aperte o parafuso (A) novamente. Verifique o alinhamento correto entre a pinça do travão e o disco. Se necessário, utilize os parafusos (B) e (C) para regular a posicao / alinhamento no disco.

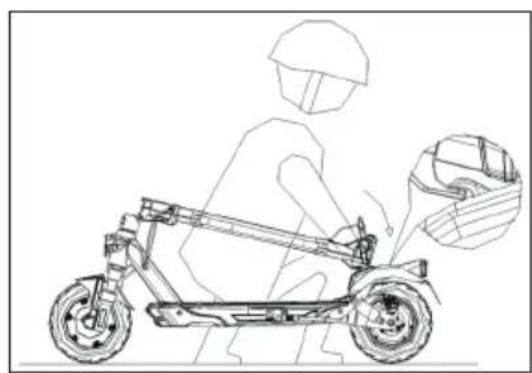

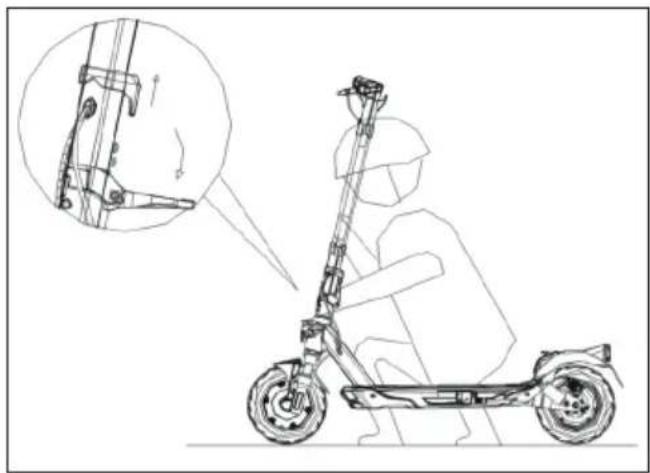

7. Dobrar e transporte

Certifique-se de que a trotinete elétrica está desligada. Segure a coluna de direção do guidão com a maior, puxe a alavanca, dobre a coluna de direção do guidão na direção da plataforma e prenda.

2xe ADVENTURER / 2xe URBAN CAMOU

Apos fazer, erga segurar a plataforma do guidão com uma ou às vezes.

ATENÇAO

Assegure-se de segurar o produto firmamente durante o transporte. Se não tiver certeza de que pode sustentar o peso do produit, não continue a transporte o produits erguido. Se derribado repentinamente, o produit pode provocar lesões, inclusive graves, esofar danos.

A autonomia e o desempenho(Maximos do voiculo dependem de diversas variaveis:

Terreno: a condução em pavimentações lisas implica uma autonomia e um desempenho maiores com relação à condução em estradas acidentadas e aclives.

Peso do utiliser: quando maior o peso, menores são a autonoma e o desempenho do vecido.

Temperatura: a conducção da trotinette eletrica em ambientes muito frios ou muito quentes influência a autonoma e o desempenho.

Velocidade e estilo de conduccao: uma conduccao fluida e constante aumenta a autonomia. Acceleracoes, desaceleracoes e manobras continuas reduzem significativamente a autonomia. Velocidades mais baixas prolongam a autonomia.

Manutenção: a recarga pontual, a manutenção correta e as inspeções regulares da pressão dos pneusumentam a autonoma e garantem um desempinho constante ao longo do tempo.

0 nível de energia da bateria influi no desempenho; quando mais baixa a energia, menor sera o desempenho em velocidade, sobretudo em aclives.

9. Conservação, manutençao e limpeza

ATENÇA O

Se estiverem presentes manchas no corpo do produits, limpe-as com um pano humido. Se as marcas persistirem, aplique sabão neutro, esfregue com uma escova de dentes e então limpe com um pano humido. Se os componentes de plástico estiverem com riscos, utilize uma lixa de papel ou及其他 material abrasivo para os removei. Não limpe o produits com alcool, gasolina, querosene ou outros solventes químicos corrosivos e voláteis, para evitar danificá- lo gravamente. Não lave o produits com jatos de agua a alta pressão. Durante a limpeza, assegure-se de que o produits está desligado, que o cabo de recarga está desconnectado e que a tampa em borracha está fechada, poi uma infiltração de agua pode provocar choques eletricos ou以及其他 problemas graves. As infiltrações de agua na bateria podem comporar danos aos circuitos internos, o risco de incéndios ou de explosão. Se houver duidas sobre se há infiltrações de agua na bateria, suspenda imeditamente o uso da bateria e envie-a para o服务于 de assistência técnica ou ao revendedor para uma verificação.

Quando o produit não estiver a ser utilizeso, guarde-o em um ambiente fechado, seco e fresco. Não o conserve ao ar livre ou dentro do carro por periodos prolongados de tempo. A luz do sol em excesso, o supraquecimento e o frio em excesso aceleram o envelhecimento das borrachas e comprometem a vidautil tanto do produits quando da bateria. Não a exponha à chuva ou à agua, não a mergerulhe e não a lave com água.

Verifique regularamente o aperto dos various elementos parafusados, em particular dos eixos das rodas, do Sistema de dobragem e transporte, do Sistema de esterço e doSYSTEMA de travagem e o bom estado do chassis, das forquilhas e das suspensões. As porcas e todas as outras fixações autorosqueantes podem perdier sua eficiência, portanto, é necessário vericular esses componentes periodicamente e aperta-los.

Como todos os componentes mecânicos, este produit también está sujeito a desgaste e fortes pressões. Materiais e componentes发展目标o podem reagir ao desgaste ou à fatiga por pressão em maneiras发展目标. Se a vida éutil de um componente for superada, ele pode se quebrar repentinamente, causando lesões ao conductor. Qualquer forma de rachadura, arranhao ou mudança de cor em zonas muito exigidas indica que a vida éutil do componente chegou ao fim e ele deve ser substituído.

Não tente desmontar ou reparar o produits por contapropria. A substituicao de todos os componentes da trotinette deve ser realizada pelo service de assistencia的技术ica; para saber mais, contate seu revendedor ou visite o website www.jeepurbanemobility.com

10. Configuração da aplicação

Este produit pode ser combinado com a aplicacao Jeep e-mobility. A aplicacao permite o controlo do produit diretamente pelo seu smartphone.

Abra a aplicação e siga as instruções do seu service de aplicações de referencia.

ATENÇAO

A aplicação pode exigir diversas autorizações necessarias para seu propre uso e funciona.

A versão da aplicação pode ser sido atualizada no seu service de aplicações. Aconseihase verificar constanteamento as atualizacoes da aplicação para usufruir de novas funcaisidas e instalar sempre a ultima versao da aplicacao no seu disposicao.

Não utilize seu disposicao durante a conclusao.

11. Ficha técnica

Informações genericas

2xe ADVENTURER 2xe URBAN CAMOU

Chassis liga de magnésio liga	de magnésio
Suspensões dianteira e traseira	dianeira e traseira
Velocidade L1: ≤ 6 km/h	L2: ≤ 15 km/hL3: ≤ 20 km/hL4: ≤ 25 km/h(velocidade max)	L1: ≤ 6 km/hL2: ≤ 15 km/hL3: ≤ 20 km/hL4: ≤ 25 km/h(velocidade max)
Pendência maior** 18% 26%
Travões Traversão dianteiro eletrónicoe traseiro de disco		Traversão dianteiro eletrónicoe traseiro de disco
Pneumáticos 10" tubeless anterior e posterior		10" tubeless anterior e posterior
Carga maior 100 kg 100 kg
Conductor Verifique a norma em vigor no seu País
Temperatura de exercício -5 °C / 45 °C -5 °C / 45 °C
Nível de proteção IPX4	IPX4
Tempos de cargaa	7 horas aprox.	5 horas aprox.
Autonomia**	até 40 km	até 45 km

Sistema elétrico

Motor 350 W sem escova 500	W sem escova
Ecrã 3,2" LED 3,2" LED
Bateria 36 V 10,4 Ah 374 Wh 48 V 9,6 Ah 461 Wh
Proteção de baixa tensão 30 V	40 V
KERS Sim Sim
Luzes LED dianteiro e traseiro	LED dianteiro e traseiro
Funcionaisdades Bluetooth com aplicação Bluetooth com aplicação

Medidas

Peso liquido 19 kg 19 kg
Peso bruto	22,8 kg	22,8 kg
Dimensoes do produits aberto	1195 x 473 x 1168 mm	1195 x 473 x 1168 mm
Dimensoes do produits fechado	1195 x 473 x 515 mm	1195 x 473 x 515 mm
Dimensoes da embalagem	1230 x 210 x 535 mm	1230 x 210 x 535 mm

** Sujeito a variações com base no peso do conductor, nas condições da estrada e na temperatura.

12. Solução de problemas

Erro Causa Solutao

0 motor não funciona	Problemaétrico,presence de um)cógo deerro	Solicit assistência Tecnica
A roda motriz não gira	Problema nos travões Regule os travões; se o problema persistir,solicit assistência TecnicaO motor está travaçado Verificque o aperto correto da roda,verificque se a roda gira sem ligar o veiculo. Se o problema persistir,solicit assistência Tecnica	Pare o veiculo e aguarde que arrefecagSolicit assistência Tecnica
0 motor des Liga-seenthando está emfunçãoamente	Sobrequecimento do motorPresença de)cógo deerro
Após ser carregado,o produit não liga oudes Liga antes poucos km.	A bateria está danificada	Solicit assistência Tecnica
A bateria não carrega ou oprobito não liga	Problemas de conexão SolA bateria não estáconectada (modelocom bateria removevel)A bateria estádescarregadaA bateria está danificadaProblemas nocarregador de bateria	Licite assistência TecnicaVerificque se o conector de alimentação estáconectado.Carregue a bateria a 100%Solicit assistência TecnicaSubstitua o carregarador de bateria

Códigos Erro 2xe ADVENTURER 2xe URBAN CAMOU	Indicações Solutação
E01	Proteção contra sobrecurrente	Desligue o veículo, aguarde alguns minutos e, então, ligue o veículo novamente
E02	Proteção de baixa tensão Recarregue a bateria; se isso não resolver o problema, Solicite assistência técnica
E03	Proteção contra sobretensão Solicite assistência técnica
E04	Mau Functionamento do motor Solicite assistência técnica
E05	Mau Functionamento do MOS da unidade de controlo	Solicit assistência técnica
E06	Mau Functionamento do MOS da unidade de controlo	Solicit assistência técnica
E07	Erro de sinal do controlador Solicite assistência técnica
E08	Proteção contra o sobreakacemento	Desligue o veículo, aguarde alguns minutos e, então, ligue o veículo novamente; se isso não resolver o problema, Solicite assistência técnica
E09	Mau Functionamento do acelerador	Solicit assistência técnica
E10	Mau Functionamento do sensor da alavanca do trabalho	Solicit assistência técnica
E11	Mau Functionamento das luzes Solicite assistência técnica
E12	Erro de comunização do ecran SAColicite assistência técnica
E13	Mau Functionamento do botão liga/des Liga	Solicit assistência técnica

0 conductor assume todos os riscos relativos à não'utilisation de capacete e outros dispositivos de proteção. O conductor tem a obrigação de respeitar as normativas locais em vigor com RELATEDÀidade minima permitida para o conductor, às restricções sobre os temas de conduutores que podem utilizes o produto e aoproprio uso deste tipo de produits antes deutilização-lo, e de se assegurar de seguir as normativas locais em vigor.

0 conductor tem acredo de manter o produits limpo e em perfeito estado de eficiência e manutençao, de executar diligente as verificacoes de seguranca de sua competência conforme descripto nas seções anteriores e de conservar toda a documentacao relativa à manutençao do produits.

Em caso de mau funciona do produits por causas não imputáveis a comportamentos incorretos do conductor e caso se deseje consultar os termos gerais de garantia, contate seu revendedor ou consulte o centro de assistência no website www.jeepurbanemobility.com

A Empresa não responde por danos causados e não é de forma alguma responsavel por danos provocados a bens ou pessoas caso:

• o produit sera utilizesdo de forma indevida ou não conforme ao indentado no manual de instruções;
• après a@aquisicao, o produits sera alterado ou adulterado, no todo ou em algois dos seuis componentes.

14. Informações sobre o descarte

ATENÇAO

Tramento do disposicao eletrico ou eletronic no fim da vidautil (aplicavel em todos os paises da Uniao Europeia e em outros sistemas europeus com系统的 coleta seleitiva)

Este símbolo no produit ou na embalagem indica que o produits não deve ser considerado um resíduo dométrico normal, mas, ao contrário, deve ser entrega a um punto de recolha adequado para a reciclagem de equipamentos electricos e eletrónicos (REEE).

Assegurando-se de que este produit sera descartado corretamente, contribui-se para prevenir potencias consequencias negativas para o meio ambiente e a saude que, do contrario, poder ser causados pelo seu descarte inadequado. A reciclagem dos materiais ajuda a conservar os recursos naturais.

Para informações mais detalphadas sobre a reciclagem e descarte deeste produits, pode entrada em contacto com o service local de recolha de resíduos ou o punto de vendà onde o adquiriu.

Em qualquer caso, o descarte deve ser efetuado de acordo com a leiislação em vigor no País de compra.

Em particular, os consumidosores tem a obrigação de não descartar os REEE como resíduos urbanos e de participar da recolha seletiva deste tipo de resíduo por meio de das modalidades de entrega:

• Nos Centros de Recolha Municipais (também denominados Ecopontos ou ilhas ecologicas), diretamente ou por meio dos serviços de recolha das entreprises municipalizadas, onde estiverem disponíveis;
• Nos pontos de vendade de novos apareiros electricos e eletronicos.

Aquí, poder ser entrega痪 gratuityamente os REEE de dimensoes muchoPICenas [com oazo mais longo inferior a 25 cm], enquanto os de maiorres dimensoes podem ser entregaes na modalidade de 1 por 1, ou seja,entarngo o produto antigo no momento em que se acquire um novo de funções semelhantes.

Em caso de descarte irregular deequipamentos electrolycos ou eletronicos, poder ser aplicadas as sanções previstas pelas normas em vigor referentes à proteção do meio ambiente (normativa italiana; é necessário verificar as normativas em vigor no País de uso/ descarte do meio).

Casos os REEE contenham pilhas ou acumuladores, eles devem ser removidos e submetidos a uma recolha diferenciada especiala.

Tramento das baterias usadas (aplicavel em todos os paises da Uniao Europeia e emculosistemas europeus comistema de recolha seleita)

Este=simbolo no produit ou na embalagem indica que a bateria não deve ser considerada um resíduo dométrico comum. Em algunos temas de baterias, este=simbolo pode serutilizando em combinação com um=simbolo químico.

São adiconados os símbolos químicos do mercúrio (Hg) ou do chumbo (Pb) se a bateria contiver mais de 0,0005% de mercúrio ou de 0,004% de chumbo.

Assegurando-se de que estas pilhas-baterias sejam descartadas corretamente, contribui-se para prevenir potenciais consequências negativas para o meio ambiente e a Saúde que, do contrário, pode ser causados pelo seu descarte inadequado. A reciclagem dos materiais ajuda a conservar os recursos naturais. Em caso de produits que, por motivos de segurança, desempenho ou proteção dos dados, exijam uma conexão fixa a umailha/bateria interna, ela deverá ser substituária apenas por professionais de assistência qualificados.

Para informações mais detalphadas sobre o descarte da pilha-bateria gasta ou do produit, é possivel contactar o的服务o local de recolha de resíduos ou o punto de vendalonde o adquiriu.

Em qualquer caso, o descarte deve ser efetuado de acordo com a leiislação em vigor no País de compra.

CE

aaii iia aiee ie eae ee e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

Jc gg a Jb Jl c J (Pb) 10005 0.0005
