Producttype	Elektrische step
Merk	Jeep
Model	JAF Safe Ride (JAF SR / JAF AS)
Gebruik	Recreatief gebruik, één bestuurder
Maximaal ondersteund gewicht	100 kg
Minimale bestuurdersleeftijd	14 jaar (afhankelijk van lokale regelgeving)
Maximale bestuurdersleeftijd	65 jaar
Bestuurderslengte	120 cm tot 200 cm
Maximumsnelheid	20 km/u (JAF SR) / 25 km/u (JAF AS)
Snelheidsmodi	Voetganger (≤6 km/u), ECO, Drive, Sport
Maximale actieradius**	Tot 25 km (SR) / 30 km (AS)
Accu	Lithium-ion 36V 7.5Ah (SR) / 7.8Ah (AS)
Oplaadtijd	Ongeveer 5 uur
Lader	42V 1.5A (specifiek voor model)
Motor	350W nominaal, borstelloos
Remmen	Elektrische voorrem en achterste schijfrem
Banden	8.5 inch met binnenband, druk 50 PSI / 3.5 bar
Vering	Voor (geveerde voorvork)
Verlichting	LED voor- en achterlichten
Richtingaanwijzers	Ja (afhankelijk van model)
Connectiviteit	Bluetooth met Jeep e-mobility app
Beschermingsniveau	IPX4 (SR) / IPX5 (AS)
Bedrijfstemperatuur	-5°C tot 40°C (SR) / -5°C tot 50°C (AS)
Opvouwbaar	Ja, met vergrendelhaak

Veelgestelde vragen - JAF Safe Ride JEEP

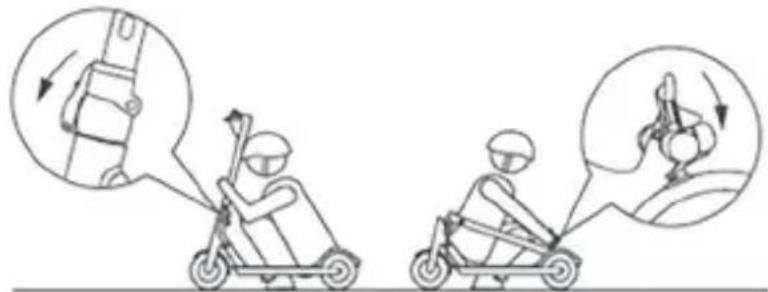

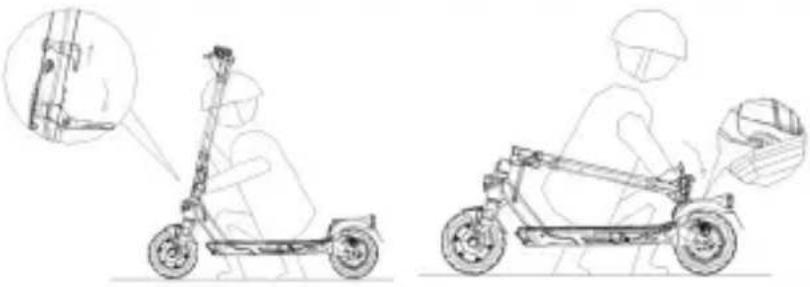

Hoe vouw en vervoer ik de step?

Zorg ervoor dat de step is uitgeschakeld. Voor de modellen JAF SR en JAF AS: houd de stuurkolom met één hand vast, trek de snelontgrendelingshendel in, vouw de stuurkolom naar het platform en haak deze vast. Na het vouwen til je de step op door het stuur stevig vast te houden. Gebruik voor transport de meegeleverde transportbeugel indien beschikbaar.

Wat is de procedure voor het opladen van de accu?

Open de standaard en schakel de step uit. Sluit de meegeleverde lader (42V 1.5A) aan op de oplaadpoort op het chassis. De oplaadtijd is ongeveer 5 uur. Laad nooit onbeheerd en gebruik geen andere lader. Laat de step 1 uur afkoelen na gebruik voordat u oplaadt. Laad volledig op na elk gebruik om de levensduur van de lithium-ion accu te verlengen.

Wat te doen als de accu niet oplaadt of de step niet inschakelt?

Controleer eerst of de lader correct is aangesloten en of het stopcontact werkt. Als de accu leeg is, laad deze dan tot 100% op. Als het probleem aanhoudt, kan het een connectieprobleem of een defecte accu zijn. Neem in dat geval contact op met de technische ondersteuning. Probeer de accu niet zelf te demonteren.

Wat zijn veelvoorkomende foutcodes en hoe los ik deze op?

Foutcodes worden op het scherm weergegeven. Bijvoorbeeld: E01 (overbelastingsbeveiliging): schakel uit en wacht enkele minuten. E02 (lage spanning): laad de accu op. E05 (MOS-storing): vraag technische assistentie. Raadpleeg de volledige tabel in de handleiding voor elke code. Neem bij twijfel contact op met de klantenservice.

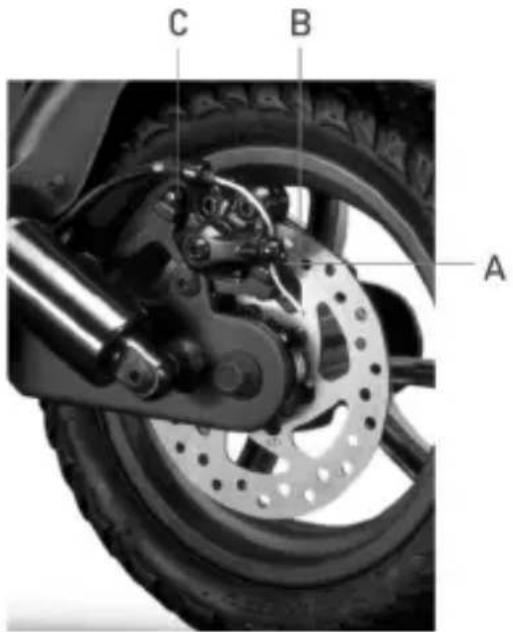

Hoe stel ik de remmen af?

Gebruik een inbussleutel om schroef (A) op de remhendel los te draaien. Pas de kabelspanning aan door de kabel omhoog (strakker) of omlaag (losser) te bewegen. Draai dan de schroef vast. Controleer de uitlijning van de remklauw met de schijf met schroeven (B) en (C). Een correct afgestelde rem is essentieel voor de veiligheid.

Kan ik de step in de regen gebruiken?

Het beschermingsniveau is IPX4 (JAF SR) of IPX5 (JAF AS), wat bestand is tegen spatwater maar niet tegen onderdompeling. Het wordt afgeraden om in de regen te rijden omdat water de accu en elektronische componenten kan beschadigen. Op nat wegdek neemt de remweg toe en de grip af. Rijd voorzichtig.

Wat is de werkelijke actieradius en waar hangt deze van af?

De maximale actieradius is tot 25 km (SR) / 30 km (AS), maar varieert afhankelijk van factoren zoals het gewicht van de gebruiker, terrein (gladde weg vs hellingen), buitentemperatuur, rijstijl (veel accelereren vermindert actieradius) en bandenspanning. Vloeiend rijden en correcte bandenspanning optimaliseren de actieradius.

Hoe reinig en onderhoud ik de step?

Gebruik een vochtige doek voor vlekken en indien nodig een mild zeepmiddel. Gebruik nooit alcohol, benzine of oplosmiddelen. Niet reinigen met een hogedrukreiniger. Controleer regelmatig het aandraaien van schroeven, slijtage van banden (scheuren, spanning), staat van remmen en kabels. Bewaar de step op een droge en koele plaats. Neem voor reparaties contact op met de klantenservice.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag altijd een helm, knie- en elleboogbeschermers. De handleiding raadt ook een reflecterend vest aan voor zichtbaarheid. Controleer voor elk gebruik de remmen, bandenspanning en verlichting. Houd u aan de verkeersregels en overschrijd de gewichts- en leeftijdslimieten niet.

Hoe stel ik de Jeep e-mobility app in?

Download de app 'Jeep e-mobility' uit uw app store. Schakel Bluetooth op uw smartphone in. Zet de step aan en open de app. Volg de instructies op het scherm om de apparaten te koppelen. Met de app kunt u de snelheid, accuniveau beheren en instellingen aanpassen. Gebruik de app niet tijdens het rijden.

GEBRUIKSAANWIJZING JAF Safe Ride JEEP

Deze handleiding is geldig voor de volgende elektrische steps:

JUC AS / JAD AS / JAF SR JAF AS / JXP

Gebruikershandleiding

JE-MO-000001 rev. 2

Inhoudsopgave

1. Veiligheidsinstructies
2. Inhoud van de verpakking en montage
3. Overzicht product
4. Opladen van de accu
5. Informatie over de bedieningselementen / Bedieningspaneel
6. Snelstartgids
7. Opvouwen en vervoeren
8. Actiebereik en prestaties
9. Opslag, onderhoud en reiniging
10. Configuratie app
11. Technisch gegevensblad
12. Problemen oplossen
13. Aansprakelijkheid en algemene garantievoorwaarden
14. Informatie over de verwijdering

Vertaling van de originele instructies

Bedankt voor het kiezen van dit product.

Neem voor informatie, technische ondersteuning, bijstand en voor de raadpleging van de algemene garantievoor-waarden contact op met uw dealer, of bezoek de website www.jeepurbanemobility.com/en

1. Veiligheidsinstructies

BELANGRIJK! Lees de volgende instructies aandachtig door alvorens het product te gebruiken. Bewaar deze handleiding voor toekomstig gebruik of voor nieuwe gebruikers.

Neem de tijd om de basisprincipes van het gebruik te leren, om tijdens de eerste maanden van gebruik mogelijk ernstige ongevallen te voorkomen. Neem contact op met uw dealer voor ondersteuning inzake de correcte gebruikswijze van het product of om verwezen te worden naar een geschikte opleidingsorganisatie.

De fabrikant wijst alle directe of indirecte aansprakelijkheid af voor een oneigenlijk gebruik van het product, de niet-naleving van de verkeersregels of de aanwijzingen van deze handleiding, ongevallen en geschillen veroorzaakt door de niet-naleving van de regelgeving en door illegale activiteiten.

Dit product is bedoeld voor recreatieve doeleinden, het mag slechts door één persoon worden gebruikt en niet voor het vervoeren van personen. Daarom kan het niet door meer dan één persoon tegelijkertijd worden gebruikt.

Geen enkele wijze van het gebruikersdoel van het voertuig wijzigen. Dit product is niet geschikt voor stunts, wedstrijden, voorwerpen vervoeren, andere voertuigen of aanhangsels slepen.

De elektrische step moet met de nodige voorzichtigheid worden gebruikt met inachtneming van de regels die zijn opgelegd door de verkeersregels van het land van circulatie om gevaren te vermijden voor uzelf en anderen.

OPGELET

Indicatieve ontwerpvoorschriften voor voertuigen:

Elektrische scooter model	JUC AS JAD	AS JAF SR		JAF AS JXP
Productcode	JE-MO-220008JE-MO-220011	JE-MO-220006JE-MO-220007	JE-MO-220010 JE-MO-230002 JE-MO-220009
MIN gewicht (Kg) 30 30 30 30 30
MAX gewicht (Kg) 100 100 100 100 100
*MIN leeftijd 14 14 14 14 14
*MAX leeftijd 65 65 65 65 65
MIN hoogte (cm) 120 120 120 120 120
MAX hoogte (cm) 200 200 200 200 200

* Vóór u het product gebruikt de geldende lokale voorschriften met betrekking tot de toegestane minimumleeftijd voor de bestuurder, de beperkingen op het type bestuurder dat het product mag gebruiken en het gebruik van dit type product en leef deze na.
Het geluidsdrukniveau van de A-gewogen geluidsemissie is bij het oor van de bestuurder lager dan 70 dB (A).

Grafische vorm van de veiligheidswaarschuwingen

Voor de identificatie van de veiligheidsberichten in deze handleiding worden de volgende grafische waarschuwingssymbolen gebruikt. Deze symbolen vragen de aandacht van de lezer / gebruiker voor een correct en veilig gebruik van het product.

OPGELET

Let op

Benadrukt de regels die in acht moeten worden genomen om beschadiging van het product en/of het ontstaan van gevaarlijke situaties te voorkomen.

GEVAAR

Restrisico's

Benadrukt de aanwezigheid van gevaren die restrisico's veroorzaken waarop de gebruiker moet letten om persoonlijk letsel of materiële schade te voorkomen.

Algemene waarschuwingen

OPGELET

Het is belangrijk dat u er zich van bewust bent, wanneer u zich op een openbare plaats of weg bevindt, en ook wanneer u de aanwijzingen van deze handleiding strikt naleeft, dat u niet immuun bent voor letsel veroorzaakt door overtredingen of ongepaste acties jegens andere voertuigen, obstakels of personen. Misbruik van het product of de niet-naleving van de aanwijzingen van deze handleiding kunnen ernstige schade veroorzaken.

Dit product is een elektrisch voertuig. Hoe sneller u rijdt, hoe langer de remweg. Een noodstop op gladde, modderige, natte of ijzige wegen kan de wielen doen slippen en het evenwicht doen verliezen. Er moet voldoende snelheid en veiligheidsafstand tot andere voertuigen of voetgangers in acht worden genomen. Let met name op wanneer u op onbekende wegen rijdt. Vermijd om de standaard tijdens het gebruik van het product te openen: ernstig risico op persoonlijk letsel en beschadiging van het product.

OPGELET

Op nat wegdek neemt de remweg toe en neemt de grip aanzienlijk af ten opzichte van droog wegdek! Rij voorzichtig en houd voldoende afstand!

Draag, omwille van uw veiligheid, altijd: een helm, kniebeschermers en elleboogbeschermers om uzelf te beschermen tegen vallen en letsel tijdens het rijden met het product. Als u het product uitleent, laat de bestuurder dan de veiligheidsuitrusting dragen en leg hem het gebruik van het voertuig uit. Om letsel te voorkomen, mag het product niet worden uitgeleend aan personen die niet op de hoogte zijn van de gebruikswijze. Draag altijd schoenen voordat u het product gebruikt.

Kinderen mogen niet met de step of een van de onderdelen ervan spelen. Ook mogen ze geen schoonmaak- of onderhoudswerkzaamheden uitvoeren.

Let tijdens het rijden met het product op om kinderen en voetgangers niet te laten schrikken. Waarschuw ze met de bel indien u hen van achteren passeert en vertraag waarbij u de minimumsnelheid van 6 km/u aanhoudt.

OPGELET

Frequentie-informatie:

De operationele frequentieband van het Bluetooth®-apparaat ligt tussen 2,4000 GHz en 2,4835 GHz.

Het maximale radiofrequentievermogen dat in de frequentiebanden wordt uitgezonden is 100mW.

Aanwijzingen en waarschuwingen inzake het rijgedrag

Omstandigheden Juist/	beoogd gebruik Onjuist gebruik
Bestuurders	Een Meerdere personen, met kinderen of	dieren.
Veiligheidsuitrusting	Helm, kniebeschermers, reflecterend vest. Geen uitrusting.
Controle voordat u gaat rijden	PControleer voor elk gebruik de remmen en hun slijtage, controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), wielslijtage, gaspedaal, richtingaanwijzers, verlichting en laadtoestand van de accu.Als er ongebruikelijke geluiden of storingen worden waargenomen, gebruik het product dan niet en neem contact op met uw dealer of met de erkende Technische Servicedienst.	Het product nooit voorafgaand aan het gebruik controleren
	Als er ongebruikelijke geluiden of storingen worden waargenomen, gebruik het product dan niet en neem contact op met uw dealer of met de Technische Servicedienst.	Het product gebruiken in aanwezigheid van geluiden storingen.

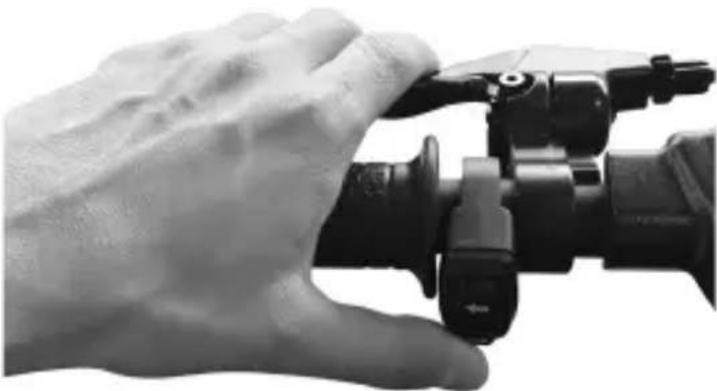

Lopen en daarbij het product voortduwen	Geen gas geven. Op de gasbediening drukken.Duwen tijdens het lopen over zebrapaden Met het voertuig over zebrapaden rijden.In voetgangersgebieden indien niet uitgerust met de voetgangersmodus (6 km/uur)In drukke gebieden. Met het voertuig rijden in drukke gebieden.
Stilstaand	De bestuurder van dit product moet in staat zijn om gemakkelijk EN voeten op de grond te plaatsen terwijl hij het stuur op een correcte hoogte vasthoudt.	Niet in staat zijn het product stilstaand en in evenwicht te houden.Op het rijdende of stilstaande product gaan zitten.
Rijden onder normale omstandigheden	Geen voorwerpen hangend aan het stuur. Voorwerpen die aan het stuur worden opgehangen veroorzaken instabiliteit en kunnen tijdens het rijden en sturen hinder veroorzaken.
	Rijden met beide handen op het stuur. Rijden met één hand of zonder handen.Gebruik geen apparaten zoals telefoons, smartwatch, muziekspelers, koptelefoons.	Gebruik apparaten zoals telefoons, smartwatch, muziekspelers, koptelefoons.
	Rijden met beide voeten comfortabel en veilig op de voetplaat.	Rijden met één of twee voeten niet op de voetplaat.Het is verboden om het gewicht op het achterspatbord te plaatsen en te concentreren.
	Rijden met helm en beschermingsuitrusting. Rijden zonder helm en beschermingsuitrusting.
	Rijden om gemakkelijk toegankelijke wegen, glad en compact, vermijd gebieden met veel verkeer of drukke gebieden: bv. speciaal fietspad, gladde verhardeoppervlakken.Neem de plaatselijk geldende regelgeving en de verkeersregels in acht.	Rijden op snelwegen, langeafstandswegen.Rijden op drukke wegen.Rijden op de trottoirs.Rijden in drukke gebieden.Rijden op zeer oneffen wegen.Rijden in de buurt van: ravijnen, hellingen, havens, zee, meren en rivieren.MNiet-naleving van de geldende regelgeving en de verkeersregels.Niet-naleving van de geldende regelgeving en de verkeersregels.
	Kijk altijd vooruit en let op voor alle nabij aanwezige obstakels, voertuigen en voetgangers.	Afgeleid worden tijdens het rijden.
	Zorg er bij het veranderen van richting voor dat u gezien wordt en verminder de snelheid.In elk geval moet u op het traject anticiperen en de snelheid verminderen, met respect voor de verkeersregels en de meest kwetsbaren.Gebruik altijd de richtingaanwijzers, indien deze op het product aanwezig zijn.	Plotseling van richting veranderen, bij hoge snelheid en zonder zich ervan verzekerd te hebben dat u gezien wordt.Gelijktijdig remmen en door bochten sturen maakt het voertuig instabiel.De richtingaanwijzers niet gebruiken.
	Rem af in aanwezigheid van voetgangers. Gas geven of de snelheid constant houden in aanwezigheid van voetgangers.Gebruik de voetgangersmodus in voetgangersgebieden (6 km/uur).Waarschuw voor uw aanwezigheid met gebruik van de bel.
Onregelmatige wegomstandigheden: verkeersdrempels/verhardingen/oneffenheden in het wegdek	Rijden met matige snelheid. Rijden met hoge snelheid.Buig de knieën enigszins voor een beterde schokabsorptie bij het rijden over oneffenheden.	Versnellen over verkeersdrempels en hobbels, traplopen, springen over obstakels, op versnellingen trappen, stug doorrijden.
Gedrag: in bochten, afdaliungen, nabij aanwezige obstakels, voertuigen en voetgangers	Handhaaf een veilige afstand De veilige afstand niet in acht nemen. Stoppen met gas geven. Remmen en vertragen. Rijd met matige snelheid en rem op veilige wijze. Let op voor portieren en andere op hoogte aanwezige obstakels.	Gas geven. Rijden met hoge snelheid, plotseling remmen. Onder obstakels op hoogte doorrijden.
Zichtomstandigheden	Rijd alleen als er voldoende licht is om veilig te kunnen rijden. In geval van rijden bij ongunstige lichtomstandigheden (vanaf een half uur na zonsondergang, gedurende de gehele duistere periode en ook overdag wanneer de weersomstandigheden het zicht op de weg belemmeren, tijdens het rijden in tunnels), moet de verlichting van het product worden ingeschakeld en moet u gebruik maken van een reflecterend vest of reflecterende bretels.	Rijden in ongunstige lichtomstandigheden met de lichten uit en zonder gebruik van een reflecterend vest of beugels.
Weersomstandigheden	Rijden onder optimale weersomstandigheden (geen regen).	Rijden bij ongunstige weersomstandigheden: in de regen, als het sneeuwt, als er ijs of modder op de weg ligt, bij harde wind, bij mist.
Parkeren	In speciale gebieden, zonder hinder voor het verkeer van voertuigen en voetgangers. Op vlakke oppervlakken, na controle van de stabiliteit. Schakel het product uit en gebruik altijd een anti-diefstalsysteem. Gebruik de meegeleverde standaard.	Overal, met hinder voor het verkeer van voertuigen en voetgangers. Op oneffen oppervlakken en zonder te zorgen voor stabiliteit. Het product ingeschakeld laten, onbe-heerd en zonder een anti-diefstalsysteem.
Extreme sporten/ acrobatiek beoefenen	NEE JA.	Rijden in de buurt van: ravijnen, hellingen, havens, zee, meren en rivieren. Door plassen heen rijden. Wedstrijd rijden met andere voertuigen.
Het product onder-werpen aan sterke schokken	NEE JA.	dingen of personen overgooien, vanaf trappen of vanaf hoogte springen.

Wat te doen na een val:

Controleer of de gasbediening correct functioneert. Hiervoor moet meerdere keren gas worden gegeven en gas terug worden genomen.

Controleer altijd of de remmen correct functioneren. Om dit te doen, stapt u uit het voertuig en duwt u het naar voren en remt u om ervoor zorgen dat het op de besturing reageert.

Controleer of alle onderdelen van het voertuig zich op hun plaats bevinden en veilig bevestigd zijn.

Controleer de slijtage en de spanning van de banden (zie de zijkant van de band voor de aanbevolen waarde). Controleer de slijtage van remmen en kabels.

GEVAAR

De remmen kunnen tijdens het gebruik heet worden. Raak ze niet aan na gebruik.

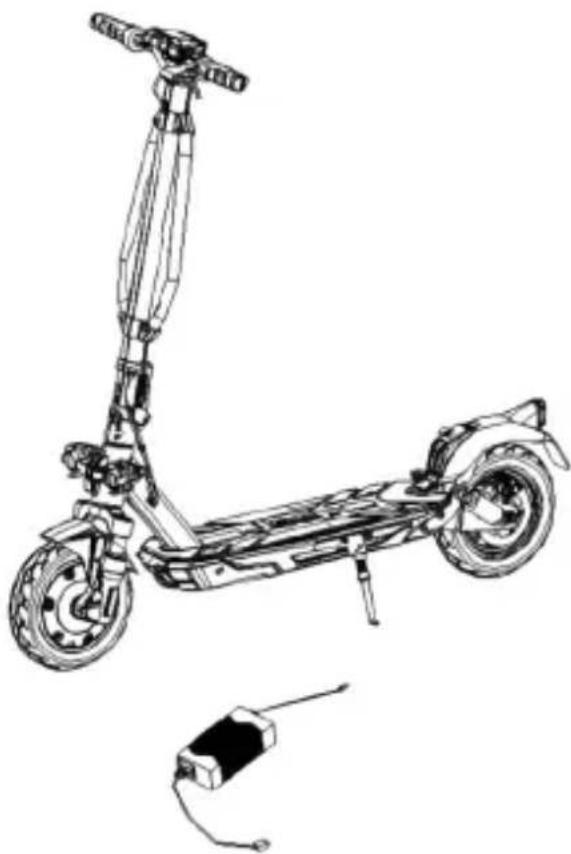

2. Inhoud van de verpakking en montage

Gemonteerd product, het stuur moet geinstalleerd worden met de in de verpakking bijgeleverde schroeven.

Model Referentieafbeelding In de verpakking Aanwijzingen
JUC ASJAD AS		1 inbussleutel 1batterijlader 4stuurschroeven 1binnenband1 Draadafdekplaat 1Draaghaak 1 Adaptervooroppompen van banden1 elektronische zoemer(alleen JE-MO-220008)	1. Zet de stuurkolom omhoogen plaats het stuur, waarbij uerop let dat u de zoemer nietbeschadigt en de kabels nietbeknelt.2. Zet de stuurkolom omhoog,plaats het stuur en let op dat u de kabels niet afknelt.3. Installeer de haak (zie afbeeld-ing) door deze naar de stangtoe te brengen, waarbij u ervoorzorgt dat deze overeenkomtmet de gaten. Plaats de schro-even.4. Steek de schroef aan debuiteningspaneel.5. Draai de schroeven vast.6. Breng de plastic plaat dichterbij elkaar en maak hem pas-send (zie foto)
JAF SRJAF AS		1 inbussleutel 1batterijlader 4stuurschroeven 1binnenband1x adapter vooroppompen van banden	Plaats de 4 schroeven handmatigzonder ze vast te draaien. Gebruikvervolgens de meegeleverdeinbussleutel om ze vast te draaien enhet stuur vast te zetten.

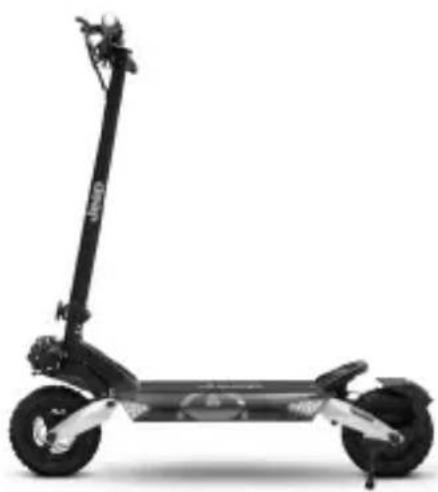

JXP		4x Schroeven stuur1x Inbussleutel1x Oplader1x Riem voor transport	Plaats de 4 schroeven handmatig zonder ze vast te draaien. Gebruik vervolgens de meegeleverde inbussleutel om ze vast te draaien en het stuur vast te zetten.

Passaggi:

JUC AS / JAD AS:

• Open de doos en verwijder de bovenste verpakking.
• Til de kolom op en plaats het stuur, waarbij u erop let dat u de claxon niet beschadigt (behalve JE-MO-220008*) en dat u de kabels niet plet.
• Zet de stuurpen vast door de vergrendelingshendel in te klappen.
• Plaats de haak aan de binnenkant van de stuurpen en steek de 2 schroeven (met verkleinde kop) erin zonder ze aan te draaien.
• Steek de schroef (verkleinde kop) in het eerste gat aan de andere kant van de stuurpen.
• Draai de 3 zojuist geplaatste schroeven vast.
• Plaats het schroefafdekplaatje tussen het overgebleven gat en de displayafdekking, steek de schroef (grote kop) erin en draai hem net vast genoeg, om het plaatje niet te beschadigen.
• Neem het product uit de verpakking, open de standaard en controleer de stabiliteit van het product.
• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde).

*JUC AS (JE-MO-220008) - akoestische hoorn

(onderkant, onder de rubberen bescherming)

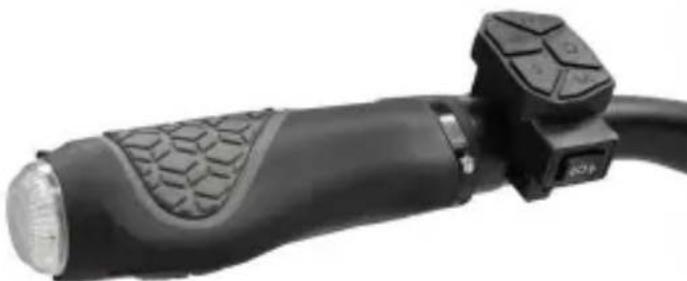

Knop links:

Houd lang ingedrukt om de antidiefstalmodus in te schakelen.

Houd lang ingedrukt om de antidiefstalmodus uit te schakelen.

Centrale knop (Claxon):

• Druk om te toeteren.
- Twee keer snel indrukken om het geluid te veranderen.

Opladen van het toestel: Steek de USB-kabel in de oplaadpoort (onderkant).

JAF SR

• Open de doos en verwijder de bovenste verpakking.
• Breng de stuurkolom omhoog en zet hem vast door de hendel van het vergrendelingsmechanisme in te klappen.
• Sluit de voedingskabel van het display aan op de hoofdbedrading (indien nodig).
  • Installeer het stuur op de stuurkolom, let op de kabels, breng de 4 schroeven aan en draai ze vast met de inbussleutel.
• Verwijder het product uit de verpakking.
• Open de standaard en controleer de stabiliteit van het product.
• Stel de vergrendeling van de stuurkolom bij (indien nodig*).
• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde).

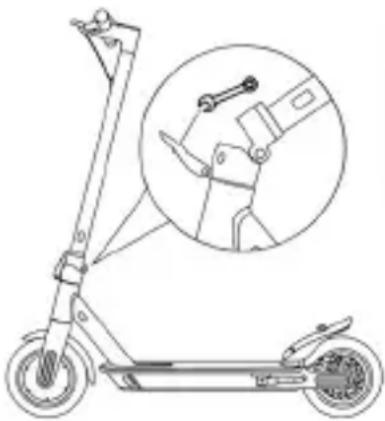

\*Stabiele stuurkolom -

JAF SRJAF AS

In de hendel van het vergrendelingsmechanisme zit een zeskan-tige schroef. Als de stuurpen na het sluiten onstabiel wordt,stelt u de schroef van het mechanisme bij door hem zo nodigstrakker of losser te draaien om de stabiliteit van de stuurpente vergroten.

JXP

• Open de doos en verwijder de bovenste verpakking.
• Hef en bevestig de stuurkolom door de schroef van het sluitmechanisme met de klok mee te draaien.
• Sluit de voedingskabel van het display aan op de hoofdbedrading (indien nodig).
  • Installeer het stuur op de stuurkolom, let op de kabels, breng de 4 schroeven aan en draai ze vast met de inbussleutel.
• Verwijder het product uit de verpakking.
• Open de standaard en controleer de stabiliteit van het product.
• Controleer de stabiliteit van de stuurkolom en draai, indien gewenst, de desbetreffende schroef van het sluitmechanisme nog verder aan.
• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde).

Monteer het product op correcte wijze. In geval er tijdens de montage fabricagefouten worden vastgesteld, er sprake is van onduidelijke stappen of van moeilijkheden bij de montage of de afstelling, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.jeepurbanemobility.com/en

Gebruik geen accessoires en/of aanvullende onderdelen die niet door de fabrikant zijn goedgekeurd.

Houd kinderen uit de buurt van plastic delen (inclusief verpakkingsmateriaal) en kleine onderdelen die een verstikkingsgevaar vormen.

Het is verboden om het product en zijn onderdelen op enige wijze te wijzigen of om te bouwen: dit kan de efficiëntie en de structuur aantasten en schade veroorzaken. Verwijder eventuele scherpe randen die veroorzaakt worden door een oneigenlijk gebruik, breuk of beschadiging van het product. Als er eventuele fabricagefouten, abnormale geluiden of storingen worden vastgesteld, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.jeepurbanemobility.com/en

In het belang van voortdurende technologische ontwikkeling behoudt de fabrikant zich het recht voor om het product zonder voorafgaande kennisgeving te wijzigen, zonder dat deze handleiding automatisch wordt bijgewerkt.

Ga voor informatie en de herzieningen van deze handleiding naar de website www.jeepurbanemobility.com/en

3. Overzicht product

OPGELET

Voorafgaand aan het eerste gebruik moet de accu naar 100% worden opgeladen. Zorg ervoor dat het product, de acculader en de oplaadaansluiting droog zijn.

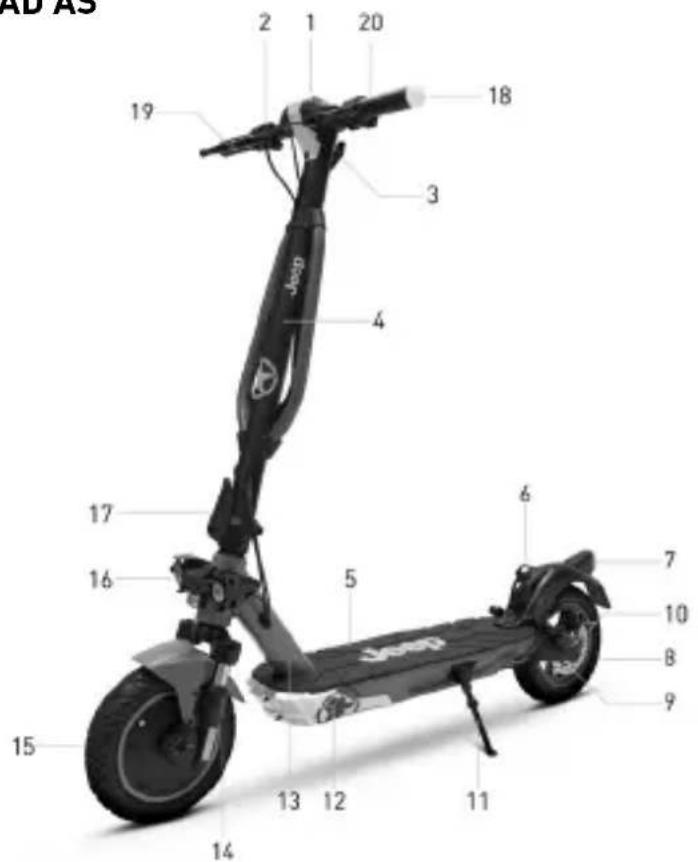

JUC AS / JAD AS

AD AS 19 2 1 20 18 3 4 17 16 5 6 15 14 13 12 11 7 10 8 9

1. Display
2. Gasbediening
3. Sluithaak
4. Stuurkolom
5. Voetplaat
6. Sluithaak
7. Koplamp
8. Vrij wiel
9. Schijfrem
10. Geveerde voorvork
11. Standaard
12. Oplaadpoort
13. Frame
14. Geveerde voorvork
15. Aandrijfwiel
16. Koplamp
17. Snelspanhendel
18. Richtingaanwijzer
19. Remhendel
20. Bediening van de richtingaanwijzer

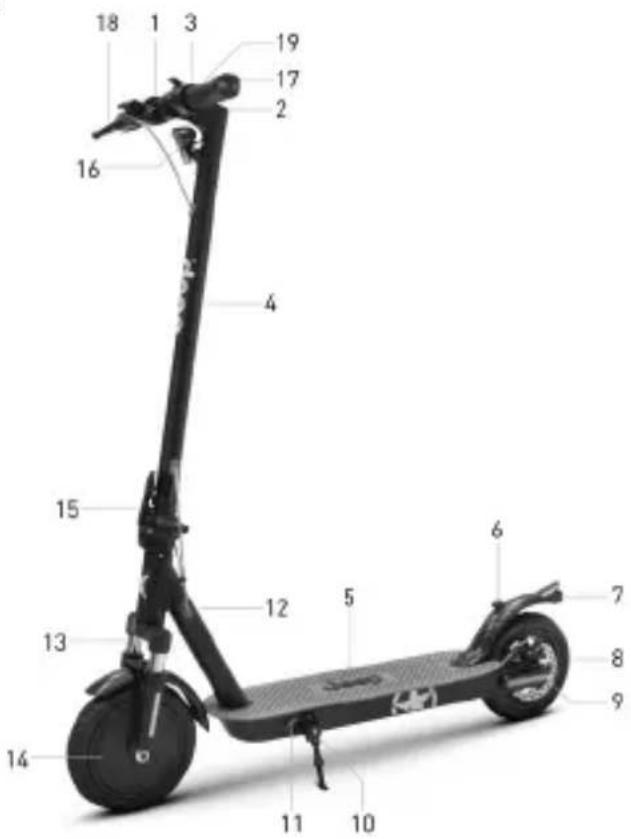

JAF SR / JAF AS

1. Gasbediening
2. Display
3. Sluitclip
4. Stuurkolom
5. Voetplaat
6. Sluithaak
7. Koplamp
8. Vrij wiel
9. Schijfrem
10. Standaard
11. Oplaadpoort
12. Frame
13. Geveerde voorvork
14. Aandrijfwiel
15. Snelspanhendel
16. Koplamp
17. Richtingaanwijzer
18. Remhendel
19. Bediening van de richtingaanwijzer

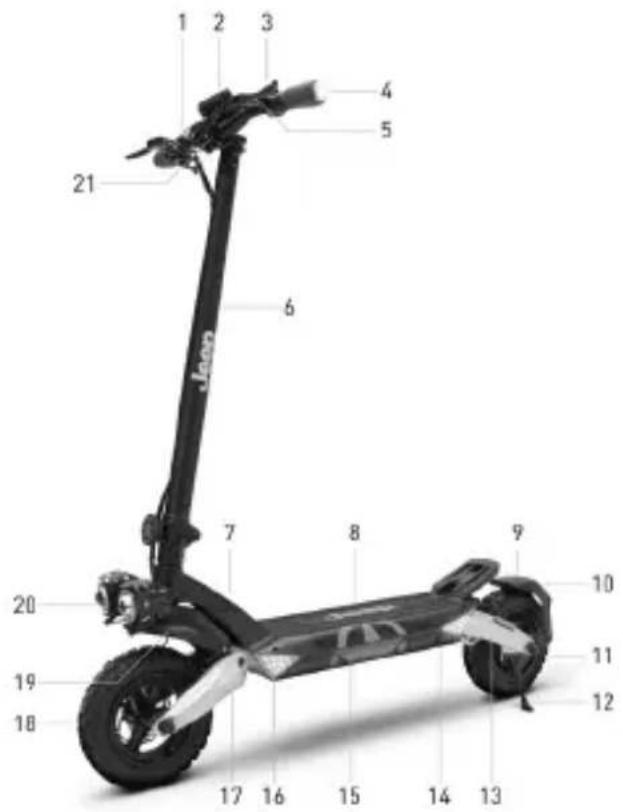

JXP

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

1. Gasbediening
2. Display
3. Multifunctionele schakelaar
4. Richtingaanwijzer
5. Remhendel
6. Stuurkolom
7. Frame
8. Voetplaat
9. Achterspatbord
10. Koplamp
11. Aandrijfwiel achter
12. Zijstandaard
13. Geveerde achtervork
14. Oplaadpoort
15. Batterijcompartiment en regeleenheid
16. Richtingaanwijzer
17. Geveerde voorvork
18. Voorwiel met vrijloop
19. Voorspatbord
20. Voorlichten
21. Stuur

4. Opladen van de accu

Aanwijzingen

1. Open de standaard
2. Schakel de step uit

Model Referent	eafbeelding Aanwijzingen
JUC ASJAD ASJAF SRJAF ASJXP		- Verwijder de rubberen dop van de op-laadaansluiting.- Sluit de acculader aan op het stopcontact en vervolgens op de oplaadpoort.- Wanneer het product volledig is opgeladen, gaat het lampje van de acculader over van rood (opladen bezig) naar groen (opladen voltooid).- Koppel de lader na het laden los van het voertuig en plaats de rubberen afdekking terug.- Koppel de acculader los van het stopcontact.Zet de step niet aan terwijl hij aan het opladen is.
		OPGELETHet rode lampje op de voedingseenheid wordt groen wanneer het laden is voltooid.

OPGELET

Gebruik UITSLUITEND de meegeleverde acculader om dit product op te laden.

Model Productcode Model acculader Uitgangstijd Oplaadtijd
JUC AS	JE-MO-220008JE-MO-220011	CP542000 54.6V – 2A 5 h
JAD AS	JE-MO-220006JE-MO-220007	CP4215 42V – 1.5A 7 h
JAF SR	JE-MO-220010 XHK-916-42015 42V – 1.5A 5 h
JAF AS	JE-MO-230002 GJS150-4200150 42V – 1.5A 5h
JXP	JE-MO-220009 GJS150-5460200 54.6V – 2A 8 h

Het gebruik van een ander type acculader kan het product beschadigen of eventuele andere risico's veroorzaken. Laad het product nooit op zonder toezicht. Schakel het product nooit in tijdens het opladen.

Laad de accu na elk gebruik volledig op om de levensduur ervan te verlengen. Het product niet onmiddellijk na gebruik opnieuw vullen. Laat het product een uur afkoelen voordat u het oplaadt.

Het product mag niet gedurende lange perioden worden opgeladen. Overladen vermindert de levensduur van de accu en veroorzaakt eventuele andere risico's.

Aangeraden wordt om ervoor te zorgen dat het product niet volledig wordt ontladen, om beschadiging van de accu te voorkomen.

Schade veroorzaakt door de step lange tijd niet op te laden is onomkeerbaar en wordt niet gedekt door de beperkte garantie. Als er eenmaal schade is ontstaan, kan de accu niet meer opgeladen worden (het is verboden om de accu te laten demonteren door niet-gekwalificeerd personeel: dit zou elektrische schokken, kortsluitingen of zelfs ongevallen van aanzienlijke omvang tot gevolg kunnen hebben). Als uzelf gedurende een bepaalde periode afwezig bent, bijvoorbeeld voor een vakantie, en u het product toevertrouwd aan derden, laat het product dan gedeeltelijk opgeladen (laadniveau van ongeveer 20-50%), maar niet volledig opgeladen.

Verricht regelmatig een visuele controle van de acculader en de kabels van de acculader. Indien de kabel van de oplader duidelijke schade heeft, gebruik deze dan niet om verdere schade en/of gevaar te voorkomen. Neem contact met ons op voor de vervanging ervan.

Waarschuwingen inzake de accu

De accu bestaat uit lithiumioncellen en chemische elementen die gevaarlijk zijn voor de gezondheid en het milieu. Gebruik het product niet als het geuren, stoffen of overmatige hitte afgeeft. Gooi het product of de accu niet weg met het huisvuil. De eindgebruiker is er verantwoordelijk voor dat de elektrische en elektronische apparatuur en de accu's in overeenstemming met alle geldende normen wordt verwijderd.

Vermijd om gebruikte, defecte en/of niet-originele accu's van andere modellen of merken te gebruiken.

Laat de accu niet in de buurt van vuur of warmtebronnen. Risico op brand en explosie. De accu mag niet geopend of gedemonteerd worden en vermijd ertegen te stoten, hem te laten vallen, te doorboren of er voorwerpen op te bevestigen.

Eventueel door de accu afgegeven stoffen mogen niet worden aangeraakt omdat ze gevaarlijk zijn. Voorkom dat kinderen of dieren de accu aanraken.

Laat de accu niet overladen en vermijd kortsluitingen. Risico op brand en explosie.

De accu mag niet in water worden ondergedompeld of aan water, regen of andere vloeistoffen worden blootgesteld. Stel de accu niet bloot aan direct zonlicht, overmatige hitte of kou (laat het product of de accu, bijvoorbeeld, niet achter in een auto die langdurig wordt blootgesteld aan direct zonlicht), aan omgevingen met explosieve gassen of vuur.

Draag of bewaar de batterij niet samen met metalen voorwerpen zoals haarspelden, halskettingen, enz. Contact tussen metalen voorwerpen en batterijcontacten kunnen kortsluiting veroorzaken die kan leiden tot lichamelijk letsel of de dood.

5. Informatie over de bedieningselementen / Bedieningspaneel

Model Afbeelding Beschrijving

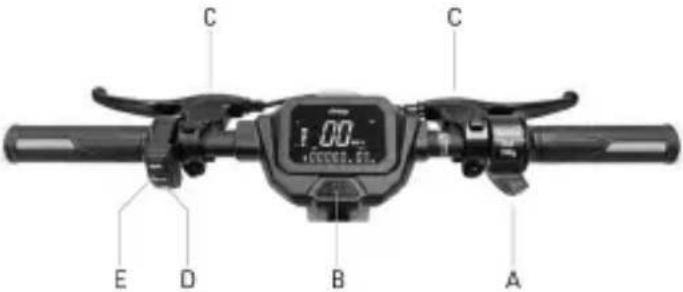

JUC ASJAD AS		A	Gasbediening: druk omlaag om te versnellen.
		B	Aan/uit-knop: indrukken om het product aan/uit te zetten.
		B	Snelheidsniveau wijzigen: druk 2 keer op de knop (B) om het gewenste niveau te selecteren.
		B	Koplampen: Druk eenmaal op de knop om in of uit te schakelen.
		C	Remhendel: knijp de hendel in om te remmen.
		D	Hoorn (indien aanwezig): Druk één keer op de knop om hem te activeren.
		E	E. Bediening richtingaanwijzer: één keer indrukken om de richtingaanwijzer aan of uit te zetten.
JAF SR		A	Gasbediening: druk omlaag om te versnellen
		B	Aan/uit-knop: indrukken om het product aan/uit te zetten.
		B	Snelheidsniveau wijzigen: druk 2 keer om het gewenste niveau te selecteren.
		B	Koplampen: Druk eenmaal op de knop om in of uit te schakelen.
		C	Remhendel: knijp de hendel in om te remmen.
		D	Bel: druk de hendel 1 keer in om hem te bedienen.
		E	E. Bediening richtingaanwijzer: één keer indrukken om de richtingaanwijzer aan of uit te zetten.
		F	Rembediening: indrukken om te remmen.
JAF AS		A	Gasbediening: druk omlaag om te versnellen
		B	Inschakeling en uitschakeling: ingedrukt houden om in of uit te schakelen.Lichten: druk eenmaal op de knop om ze in of uit te schakelen.Snelheidsniveau wijzigen: druk tweemaal op de knop om het gewenste niveau te selecteren.Meeteenheid wijzigen: druk driemaal op de knop om de meeteenheid te selecteren.
		C	Remhendel: knijp de hendel in om te remmen.
		D	Bediening van de richtingaanwijzers: om de richtingaanwijzers te activeren, eenmaal op de schakelaar drukken naar rechts of naar links, afhankelijk van de gewenste richting. Zet de schakelaar opnieuw in de middelste stand om de richtingaanwijzer uit te schakelen.Claxon: druk een of meerdere keren op de knop om te activeren.

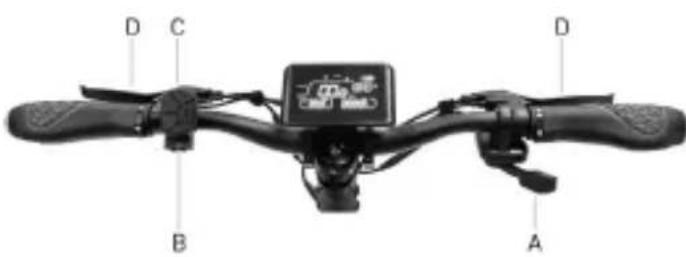

JXP		A	Gasbediening: druk omlaag om te versnellen.
		B	Multifunctionele bediening:1. Knop verlichting2. Aan/uit schakelaar3. Instellingen4. Snelheidsknop5. Knop van de claxon6. Schakelaar van de richtingaanwijzers
		C	Bel: druk de hendel 1 keer in om hem te bedienen.
		D	Remhendel: knijp de hendel in om te remmen.

Model Referentieafbeelding Symbolen
JUC ASJAD AS		1. Laadniveau accu: Geeft de resterende lading van de accu aan.2. Snelheidsmeter: Geeft de actuele snelheid van het voertuig aan.3. ODO: Totale afgelegde afstand.4. TRIP: Afstand van de enkele rit.5. Koplampen: Indicatielampje voor de koplampen.6. Niveau 1 - ECO-modus.7. Niveau 2 - D-modus.8. Niveau 3 - S+ modus.9. Indicatielampje Bluetooth: Smart-phone verbinding beschikbaar.10. Cruisecontrol: Handhaving van de snelheid. Geactiveerd na het aanhouden van dezelfde snelheid voor een paar seconden. Het display laat een korte pieptoon horen.11. Voetgangersmodus: hulp bij het duwen van het voertuig met knipperend achterlicht.

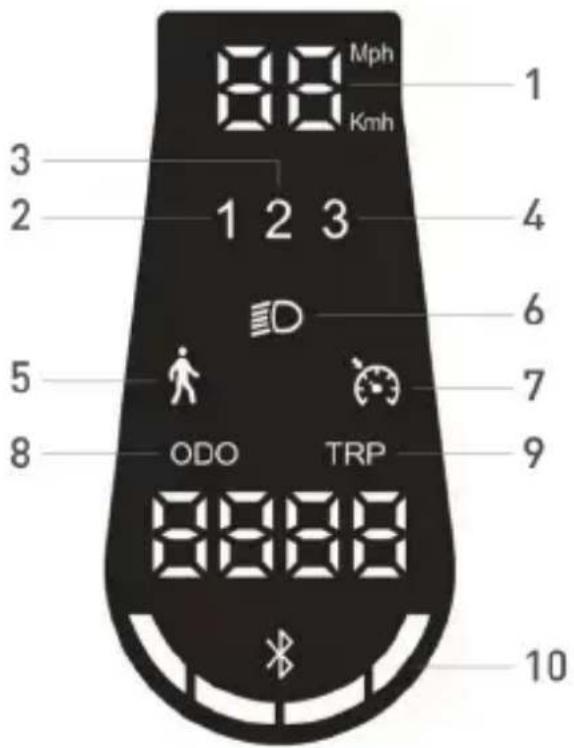

JAF SR		1. Snelheidsmeter: Geeft de actuele snelheid van het voertuig aan.2. Niveau 1 - ECO-modus.3. Niveau 2 - DRIVE-modus.4. Niveau 3 - SPORT-modus.5. Voetgangersmodus: hulp bij het duwen van het voertuig met knipperend achterlicht.6. Koplampen: Indicatielampje voor de koplampen.7. Cruisecontrol: Handhaving van de snelheid. Het wordt geactiveerd na enkele seconden dezelfde snelheid te hebben aangehouden. Het display laat een korte pieptoon horen.8. ODO: Totale afgelegde afstand.9. TRIP: Afstand van de enkele rit.10. Laadniveau accu: Geeft de resterende lading van de accu aan.

JAF AS

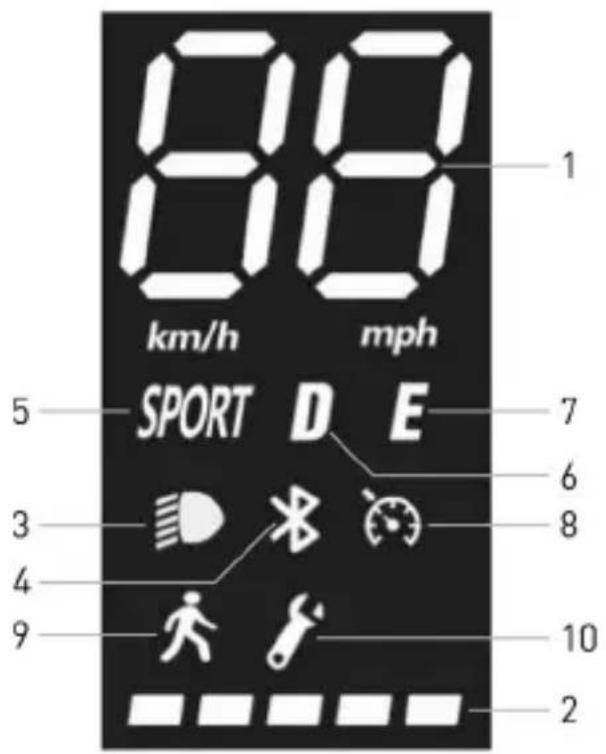

819 km/h mph SPORT D E 5 7 6 3 8 4 10 9 2

1. Snelheidsmeter: toont de huidige snelheid van de step.
2. Laadniveau accu: toont het rester- ende laadniveau.
3. Lampen: indicatielampje voor de lampen
4. Bluetooth: indicatielampje voor Bluetooth.
5. SPORT-modus: het display toont SPORT
6. COMFORT-modus: het display toont D
7. ECO-modus: het display toont E
8. Cruise Control: behoud van snelheid. Wordt geactiveerd nadat dezelfde snelheid voor enkele seconden worden aangehouden.
9. Voetgangersmodus
10. Storing: indien ingeschakeld, kan een mogelijke oplossing bekeken worden door de tabel met foutcodes te raadplegen.

OPGELET

De gasbediening wordt geactiveerd zodra de rijsnelheid hoger is dan 3 km/u. De cruise control wordt uitgeschakeld zodra de rem of het gaspedaal wordt ingedrukt.

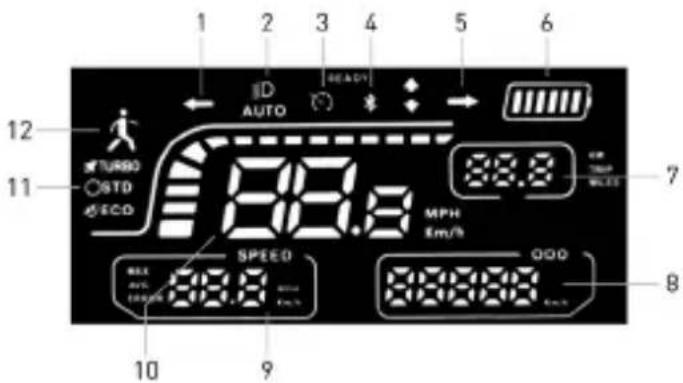

JXP

1. Richtingaanwijzer (links): controle-lampje brandt = richtingaanwijzer links ingeschakeld.2. Lichten: toont de toestand van de lichten van de step (aan of uit).3. Cruise control: geeft aan of de controlefunctie van de kruissnel-heid van de step ingeschakeld (lampje aan) of uitgeschakeld (lampje uit) is.4. Bluetooth: toont of de step aan een apparaat is gekoppeld via Bluetooth of niet.5. Richtingaanwijzer (rechts): controlelampje brandt = richtin-gaanwijzer rechts ingeschakeld.6. Accu: toont de resterende laadtoe-stand van de accu.7. KM/Trip/Miles: toont de afgelegde afstand tijdens een enkele rit.8. ODO: toont de totaal afgelegde afstand van de elektrische step.9. Speed:Max toont de maximale snelheid bereikt door de elektrische step tijdens een enkele rit;Avg toont de gemiddelde snelheid van de elektrische step tijdens een enkele rit;Error toont de aanwezigheid van mogelijke fouten of storingen in de werking van de elektrische step;10. Snelheidsmeter: toont de momen-tane snelheid van de elektrische step in beweging, weergegeven in mijl per uur (mph) of kilometer per uur (km/u), afhankelijk van de geselecteerde weergavemodus.11. Snelheidsniveau:Turbo: modus die maximale snelheid en prestaties biedt;STD: standaard snelheidsniveauECO: energiebesparende modus;12. Voetganger: rijmodus met beperkte snelheid (gewoonlijk niet meer dan 6 km/h), met geassisteerde aandrijving van het voertuig met knipperend achterlicht, om de veiligheid te garanderen in aan-wezigheid van voetgangers

Richtingaanwijzers (indien aanwezig)

Modellen* Referentieafbeelding Aanwijzingen
JUC ASJAD AS	Bediening:	Op modellen waar ze aanwezig zijn, bevinden de richtingaanwijzers zich aan het uiteinde van het stuur (rechts en links).Richtingaanwijzers zijn nodig om on-middelijk elke verandering van richting tijdens het rijden.
		OPGELETControleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers.
JAF SRJAF AS		Richtingaanwijzers zijn nodig om on-middelijk elke verandering van richting tijdens het rijden.OPGELETControleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers.
JXP		richtingsverandering tijdens het rijden onmiddellijk te signaleren.OPGELETControleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers.

6. Snelstartgids

• Voorafgaand aan het eerste gebruik moet de accu naar 100% worden opgeladen.
• Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde). In het geval het product er niet in slaagt om ten minste 60% van het opgegeven aantal kilometers te bereiken of gedurende de eerste 3 maanden van gebruik niet de maximale snelheid bereikt, is het waarschijnlijk dat de banden gedeeltelijk zijn leeggelopen: herstel de bandenspanning naar de aanbevolen waarde.
• Controleer de remmen en, indien nodig, stel ze af.
• Zet de display aan.
• Plaats het product op een vlakke ondergrond.
• Houd het stuur stevig met beide handen vast. Stap met één voet op de voetplaat en gebruik de andere voet om uzelf een zacht duwtje te geven en geef gas.

OPGELET

Functie Zero Start: de gasbediening wordt geactiveerd wanneer de rijsnelheid de 3 km/uur overschrijdt.

Om veiligheidsredenen is het product aanvankelijk ingesteld om start vanuit de stilstand te voorkomen.

• Kantel het frame tijdens het rijden in de rijrichting en draai langzaam aan de hendel.
• Laat, om het product te stoppen, de gasbediening los en knijp de remhendels
• Voordat u afstapt, moet het product eerst volledig tot stilstand komen. Van de rijdende step afstappen kan letsel veroorzaken.
• Controleer voorafgaand aan elk gebruik de remmen en hun eventuele slijtage, controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controleer de slijtage van de banden, de gasbediening en het laadniveau van de accu.

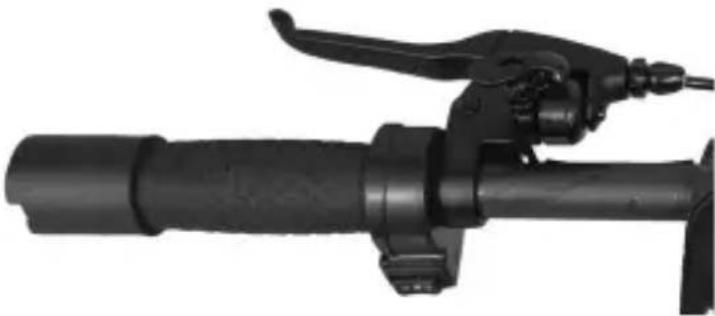

Positie van de remhendel

Modellen Referentieafbeelding Aanwijzingen
JUC ASJAD AS		De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien.
JAF SRJAF AS		De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien.
JXP		De positie van de remhendel kan indien nodig worden aangepast door de schroef (A) los te draaien. Zodra de positie is aangepast, de schroef (A) vastdraaien.
Model Afbeeldingen Aanwijzingen
JUC ASJAD ASJAF SRAFAF ASJXP		1. Controleer de uitlijning van de klem met de schijf; indien nodig, deze afstellen met behulp van de schroeven (B) en (C).2. Controleer de afstand van het vaste paneel (aan de binnenkant van de klem) ten opzichte van de schijf; indien nodig overgaan tot afstelling.3. Als de rem te strak of te los is, de schroef (A) losdraaien met behulp van een inbussleutel.4. De remkabel afstellen: indien te strak, aanpassen door omhoog te verplaatsen; indien te los, omlaag trekken.5. Na afstelling, de schroef (A) vast-draaien om de kabel te bevestigen.

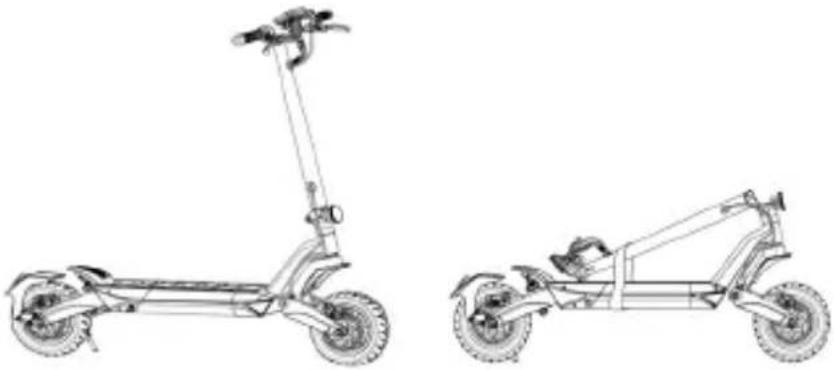

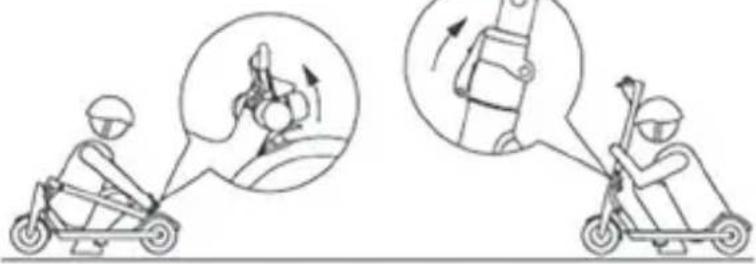

7. Opvouwen en vervoeren

Zorg ervoor dat de elektrische step is uitgeschakeld.

JUC AS, JAD AS, JAF SR, JAF AS: Houd de stuurkolom met uw hand vast, trek aan de hendel, klap de stuurkolom naar de voetplaat en klik vast.

JXP: Houd de stuurpen met je hand vast, draai de knop los en druk op de veiligheidspal om de stuurpen naar de voetsteun toe te klappen. Zet hem ten slotte vast met de meegeleverde riem.

JUC AS / JAD AS Indicazioni
	[IMAGE]Til na het opvouwen het stuur op terwijl u het met één of beide handen vasthoudt.Zorg ervoor dat u het product tijdens het vervoer stevig vasthoudt. Als u er niet zeker van bent dat u het gewicht van het product kunt dragen, ga dan niet verder met het vervoer met geheven product. Als het product plotseling valt, kan het ernstig letsel en schade veroorzaken.
JAF SR / JAF AS
JXP

OPGELET

8. Actiebereik en prestaties

Het maximale actiebereik en de prestaties van het voertuig zijn afhankelijk van verschillende variabelen:

Ondergrond: bij rijden op gladde wegdekken zijn een groter actiebereik en hogere prestaties mogelijk dan bij rijden op oneffen en hellende wegen.

Gewicht van de gebruiker: hoe zwaarder de gebruiker, hoe korter het actiebereik en hoe lager de prestaties van het voertuig.

Temperatuur: met de step rijden in een zeer koude of warme omgeving zal van invloed zijn op het actiebereik en de prestaties.

Snelheid en rijstijl: soepel en constant rijden zorgt voor een groter actiebereik. Continu versnellen, vertragen en manoeuvreren verminderen de autonomie sterk. Het laagste snelheidsniveau zal het actiebereik vergroten.

Onderhoud: tijdig opladen, correct onderhoud en de regelmatige controle van de bandenspanning zullen het actiebereik vergroten en garanderen constante prestaties.

9. Opslag, onderhoud en reiniging

OPGELET

Vlekken op het chassis van het product kunnen verwijderd worden met een vochtige doek. Als de vlekken blijven, breng dan wat neutrale zeep aan, borstel ze met een tandenborstel en maak ze daarna schoon met een vochtige doek. Krassen op de plastic onderdelen kunnen verwijderd worden met schuurpapier of een ander schurend materiaal. Reinig het product niet met alcohol, benzine, kerosine of andere bijtende en vluchtige chemische oplosmiddelen om ernstige schade te voorkomen. Was het product niet met de hogedrukreiniger. Voordat het product wordt gereinigd, moet het worden uitgeschakeld, de laadkabel worden losgekoppeld en de rubberen dop gesloten worden omdat het binnendringen van water zou kunnen leiden tot elektrische schokken of andere ernstige problemen. Het binnendringen van water in de accu kan leiden tot beschadiging van de interne circuits, brand- en explosiegevaar. Als u twijfelt of er water in de accu is binnengedrongen, staak dan onmiddellijk het gebruik van de accu en laat hem controleren door de technische servicedienst of de dealer.

Als het product niet wordt gebruikt, bewaar het dan op een droger en koele plaats binnen. Bewaar hem niet voor langere tijd buiten of in de auto. Sterk zonlicht, te hoge en te lage temperaturen versnellen de veroudering van de handen en beïnvloeden de levensduur van zowel het product als de accu. Stel de step niet bloot aan regen of water, dompel hem niet onder in water en vermijd hem met water te wassen.

Controleer regelmatig de aanscherping van de verschillende vastgeschroefde elementen, in het bijzonder de assen van de wielen, het opvouw-/vervoerssysteem, het stuursysteem, het remsysteem; controleer ook de goede conditie van het chassis, de vorken en de vering. De moeren en alle andere zelfspannende bevestigingselementen kunnen hun efficiëntie verliezen en moeten derhalve regelmatig gecontroleerd en aangescherpt worden.

Zoals geldt voor alle mechanische componenten, is ook dit product onderhevig aan slijtage en zware belasting. Verschillende materialen en componenten kunnen op verschillende wijze reageren op slijtage en stressvermoeidheid. Als de nuttige levensduur van een onderdeel eventueel wordt overschreden, zou het plotseling kunnen breken en letsel voor de bestuurder kunnen veroorzaken. Alle vormen van barsten, krassen of verkleuringen op plekken die veel belast worden, geven aan dat de levensduur van het onderdeel is bereikt en dat het derhalve vervangen moet worden.

Controleer de slijtage van de banden: er mogen geen insnijdingen, scheuren, vreemde voorwerpen of abnormale zwellingen, gebrek aan onderdelen en andere schade zijn.

Probeer niet het product zelf te demonteren of te repareren. De vervanging van alle onderdelen van de step moet worden uitgevoerd door de technische servicedienst; neem voor meer informatie contact op met uw dealer of ga naar de website www.jeepurbanemobility.com/en

10. Configuratie app

Dit product kan gekoppeld worden aan de Jeep e-mobility app. Met de app kunt u het product rechtstreeks vanaf uw smartphone bedienen.

Jeep eMobility

Open de app en volg de instructies.

OPGELET

De app kan verschillende machtigingen vereisen om de app te gebruiken en te bedienen.

De versie van de app kan zijn bijgewerkt door uw app-service. Wij raden u aan om voortdurend de app-updates te controlleren op nieuwe functies en altijd de nieuwste app-release op uw apparaat te installeren.

Gebruik uw toestel niet tijdens het rijden.

	JUC AS JAD AS JAF SR
Frame Magnesiumlegering Magnesiumlegering Staal
Vering Voor en achter voor
Snelheid	JE-MO-220008JE-MO-220011	JE-MO-220006 JE-MO-220007 JE-MO-220010
	Pion:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(max snelheid) *	Pion:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(max snelheid) *	Pion:≤ 6km/hL2: ≤ 10km/hL3: ≤ 15km/hL4: ≤ 20km/h(max snelheid) *	Pion:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(max snelheid) *
Maximale helling**	26% 26% 18%
Remmen	Elektrische remvoor en schijfrem achter	Elektrische remvoor en schijfrem achter		Elektrische remvoor en schijfrem achter
Banden	Afmeting: 10" tubelessAanbevolen druk 44 PSI / 3 BAR	Afmeting: 10" tubelessAanbevolen druk 44 PSI / 3 BAR		Afmeting: 8.5" binnenbandAanbevolen druk 50PSI / 3,5 BAR
Maximale belasting	100 kg 100 kg 100 kg
Bestuurder Controleer de regelgeving van kracht van uw land
Bedrijfstemperatuur	-5°C / 40°C -5°C / 40°C -5°C / 40°C
Beschermingsniveau	IPX4: JE-MO-220008IPX5: JE-MO-220011	IPX4 IPX4
Oplaadtijd Ongeveer	5 uur Ongeveer 7 uur Ongeveer 5 uur
Actiebereik** tot 45km tot 40km tot 25km

Elektrisch systeem

Nominaal vermogen motor	≤ 0.5kW; 500W Brushless, 28Nm	≤ 0.35kW; 350W Brushless, 18.9Nm	≤ 0.35kW; 350W Brushless, 17Nm
Maximaal vermogen motor	≤ 0.7kW; 700W	≤ 0.515kW; 515W	≤ 0.515kW; 515W Brushless
Display	3.5" LED kleur	3.5" LED kleur	LED kleur
Accu	48V 9.6Ah 461Wh 36V 10.4Ah 374Wh	36V 7.5Ah 270Wh
Laagspannings- beveiliging	35.75V ± 0.5V	30V ± 0.5V	31V ± 1V
Stroomlimiet	18A	18A	18A
Kers	Ja	Ja	Ja
Lampen	LED voor en achter	LED voor en achter	LED voor en achter
Functies	Bluetooth met app	Bluetooth met app	Bluetooth met app

Maten

Nettogewicht	19.6kg 19.5kg 15kg
Brutogewicht 23.4kg	23.3kg 17kg

* Respecteer altijd de verkeersregels en de geldende voorschriften in het land van gebruik.

** Onderhevig aan variaties afhankelijk van het gewicht van de bestuurder, de wegomstandigheden en de temperatuur

Algemene informatie

	JAF AS JXP
Frame Aluminium Aluminium
Vering Voor Voor en achter
Snelheid	JE-MO-230002 JE-MO-220009
	L1 ≤ 6km/uL2: ≤ 15km/uL3: ≤ 20km/uL4: ≤ 25km/u	L1: Voetganger: ≤ 6km/uL2: ≤ 15km/uL3: ≤ 20km/uL4: ≤ 25km/u (max snelheid) *
Maximale helling**	15% 20%
Remmen Elektrische rem voor en schijfrem achter Schijfrem voor en achter
Banden	Afmeting 8.5" met luchtkamer Aanbevolen druk 50 psi / 3.5 bar	Afmeting: 10" tubeless
Maximale belasting	100 kg 120 kg
Bestuurder Controleer de regelgeving van kracht van uw land
Bedrijfstemperatuur	-5°C / +50°C -10°C / 45°C
Beschermingsniveau	IPX5 IPX5
Oplaadtijd Ongeveer	5 uur Ongeveer 8 uur
Actiebereik** tot 30km	tot 60km

Elektrisch systeem

Nominaal vermogen motor	≤ 0.35kW; 350W Brushless, 15Nm	≤ 0,5kW; 500W Brushless
Maximaal vermogen motor	≤ 0.499kW; 499W Brushless	≤ 0.865kW; 865W
Display	LED kleur	LED kleur
Accu	36V 7.8Ah 280Wh	48V 15Ah 720Wh
Laagspannings-beveiliging	30V ± 0.5V	39V ± 0.5V
Stroomlimiet	17A±1A	21A±0,5A
Kers	Ja	Ja
Lampen	LED voor en achter	LED voor en achter
Functies	Ja	Ja

Maten

Nettogewicht	13 kg	25 kg
Brutogewicht 15 kg	30 kg

* Respecteer altijd de verkeersregels en de geldende voorschriften in het land van gebruik.

** Onderhevig aan variaties afhankelijk van het gewicht van de bestuurder, de wegomstandigheden en de temperatuur

12. Problemen oplossen

Probleem Oorzaak Oplossing

De motor functioneert niet	Elektrisch probleem, aanwezigheid foutcode	Vraag om technische hulp
Het aandrijfwiel draait niet	Problemen van de remmen Stel de remmen af, als het probleem aan-houdt, vraag dan om technische hulpDe motor is geblokkeerd Controleer de correcte aanscherping van het wiel, controleer, zonder het voertuig in te schakelen, of het wiel draait.Als het probleem aanhoudt, vraag dan om technische hulp
De motor wordt tijdens de werking uitgeschakeld	Oververhitting van de motor Stop het voertuig en wacht tot de motor is afgekoeldAanwezigheid van een foutcode Vraag om technische hulp
Na het opladen gaat het product niet aan of schakelt het na een paar kilometer uit.	De accu is beschadigd Vraag om technische hulp
De accu laadt niet op of het product kan niet ingeschakeld worden	Probleem van de aansluiting Vraag om technische hulpDe accu is niet aangesloten (modellen met verwijderbare accu)Batterij is leeg Batterij Laad de batterij op tot beschadigd Problemen met Vraag om technische bijstandde batterijlader Vervang de batterijlader	Controleer of de voedingsaansluiting is aangesloten.100%

Tabel foutcodes

Model Code Aanwijzingen	Oplossing
JUC AS	E01	Overstroombeveiliging Schakel het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten
	E02	Laagspanningsbeveiliging Laad de accu op, als dit het probleem niet oplost, vraag dan om technische hulp
	E03	Overspanningsbeveiliging Vraag om technische hulp
	E04	Motorstoring Vraag om technische hulp
	E05	Storing van MOS van de regelmodule Vraag om technische hulp
	E06	Storing van MOS van de regelmodule Vraag om technische hulp
	E07	Foutsignaal regelmodule Vraag om technische hulp
JAD AS	E08	Oververhittingsbeveiliging Schakel het voertuig uit, wacht enkele minuten alvorens het opnieuw te starten, indien niet Opgelost en vraag om technische bijstand
	E09	Storing in de gasbediening Vraag om technische hulp
	E10	Storing in de sensor van de remhendel Vraag om technische hulp
	E11	Storing verlichtingssysteem Vraag om technische hulp
	E12	Communicatiefout display Vraag om technische hulp
	E13	Storing startknop Vraag om technische hulp

Model Code	Aanwijzingen Oplossing
JAF SR	E01	Motorstoring Vraag om technische hulp
	E02	Storing van MOS van de regelmodule Vraag om technische hulp
	E03	Storing in de remsensor (cut-off)	Vraag om technische hulp
	E04	Storing in de gasbediening Vraag om technische hulp
	E05	Laagspanningsbeveiliging Laad de accu op, als dit het probleem niet oplost, vraag dan om technische hulp
	E06	Communicatiefout display Vraag om technische hulp
	E07	Overstroombeveiliging Vraag om technische hulp
	E08	Foutsignaal regelmodule Vraag om technische hulp
	E09	Storing/blokkering van de brushless motor	Vraag om technische hulp
Model Code	Probleem Aanduiding
JAF AS	E10	Communicatiefout display	Geeft een mogelijke onderbreking van de communicatie aan tussen het display van de elektrische step en de regeleenheid, wat verlies van informatie tot gevolg heeft. Controleer de verbinding tussen display en regeleenheid, of neem contact op met de technische servicedienst.
	E11	Fout stroomsensor motor	Geeft een storing aan in de stroomsensor van de motor van de elektrische step. Controleer de bekabeling van de motor, of neem contact op met de technische servicedienst.
	E14	Fout sensor gasbediening	Geeft een storing aan van de sensor van gasbediening van de elektrische step. Controleer de sensor en de bekabeling, of neem contact op met de technische servicedienst.
	E15	Fout sensor remmen	Geeft een storing aan in de sensor van de remmen van de elektrische step. Controleer de sensor en de bekabeling, of neem contact op met de technische servicedienst.
	E16	Fout sensor motor	Als de fout zich voordoet bij het starten, controleer dan dat de bekabeling van de hall van de motor normaal is. Als het zich voordoet tijdens het remmen, controleer en vervang dan de motor of de controller om het probleem op te lossen, of neem contact op met de technische servicedienst.
	E21	Fout BMS-communicatie	Neem contact op met de technische servicedienst.
	E50	Fout hoogspanningshoofdlijn	Als de fout zich voordoet bij het starten, controleer dan of de spanning van de accu normaal is. Als het zich voordoet tijdens het rijden, dan moet de accu of de controller vervangen worden om het probleem te verhelpen, of neem contact op met de technische servicedienst.
	E55	Fout hoge temperatuur regeleenheid	Als de temperatuur van de controller te hoog is, schakel dan het voertuig uit en laat het afkoelen alvorens weer te starten. Als de fout zich bij het starten voordoet, is het nodig om de controller te vervangen om het probleem op te lossen.
Model Code Probleem Aanduiding
JXP	4	Fout kortsluiting	Geeft een kortsluiting aan in de elektrische bekabeling van de step. Controleer de beka-abeling, vraag indien nodig om assistentie.
	6	Spanning 5V te laag	Neem contact op met de technische servicedienst.
	10	Communicatiefout display	Geeft een mogelijke onderbreking van de communicatie aan tussen het display van de elektrische step en de regeleenheid, wat verlies van informatie tot gevolg heeft. Controleer de verbinding tussen display en regeleenheid, of neem contact op met de technische servicedienst.
	11/12/13	Fout stroomsensor motor	Geeft een storing aan in de stroomsensor van de motor van de elektrische step. Controleer de bekabeling van de motor, of neem contact op met de technische servicedienst.
	14	Fout sensor gasbediening	Geeft een storing aan in de sensor van gasbediening van de elektrische step. Controleer de sensor en de bekabeling, of neem contact op met de technische servicedienst.
	15	Fout sensor remmen	Geeft een storing aan in de sensor van de remmen van de elektrische step. Controleer de sensor en de bekabeling, of neem contact op met de technische servicedienst.
	16/17/18	Fout sensor motor	Als de fout aanhoudt bij de start, controleer dan dat de bekabeling van de hall van de motor normaal is. Als het zich voordoet tijdens het remmen, controleer en vervang dan de motor of de controller om het probleem op te lossen, of neem contact op met de technische servicedienst.
	21	Fout BMS-communicatie	Neem contact op met de technische servicedienst.
	50	Fout hoogspanningshoofdlijn	Als de fout zich voordoet bij het starten, controleer dan of de spanning van de accu normaal is. Als het zich voordoet tijdens het rijden, dan moet de accu of de control-ler vervangen worden om het probleem te verhelpen, of neem contact op met de technische servicedienst.
	53 Fout overbelasting systeem		Geeft een overbelasting aan van het systeem van de elektrische step, neem contact op met de technische servicedienst.
	55 Fout hoge temperatuur regeleenheid		Als de temperatuur van de controller te hoog is, schakel dan het voertuig uit en laat het afkoelen alvorens weer te starten. Als de fout zich bij het starten voordoet, is het nodig om de controller te vervangen om het probleem op te lossen.
	58 Alarm hoge temperatuur accu		Als de temperatuur van de accu te hoog is, schakel het voertuig dan uit en laat het afkoelen alvorens weer te starten.

13. Aansprakelijkheid en algemene garantievoorwaarden

De bestuurder draagt de verantwoordelijke voor alle risico's die verband houden met het gebruik van een helm en andere beschermingsmiddelen.

De bestuurder moet zich houden aan de geldende plaatselijke voorschriften met betrekking tot:

1. de toegestane minimumleeftijd voor de bestuurder,
2. de beperkingen op het type bestuurder dat het product mag gebruiken
3. alle andere reglementaire aspecten

De bestuurder is tevens verplicht het product schoon en in een perfecte staat van efficiëntie en onderhoud te houden. Hij/zij is verplicht de veiligheidscontroles die binnen zijn/haar bevoegdheid vallen zorgvuldig uit te voeren zoals beschreven in de vorige secties. Hij/zij mag op geen enkele manier het product aanpassen en is verplicht alle documentatie met betrekking tot onderhoud te bewaren.

De fabrikant is niet aansprakelijk voor veroorzaakte schade en voor schade veroorzaakt aan voorwerpen en personen, met name als:

• het product op oneigenlijke wijze wordt gebruikt of niet in overeenstemming met de inhoud van de handleiding;
• het product na de aankoop wordt gewijzigd of er wordt geknoeid met alle of enkele van de onderdelen.

In het geval van een storing van het product om redenen die niet te wijten zijn aan onjuist gedrag van de bestuurder en indien u de algemene garantievoorwaarden wenst te raadplegen, wordt u verzocht contact op te nemen met uw dealer of om de website www.jeepurbanemobility.com/en te bezoeken

De volgende defecten of storingen zijn altijd uitgesloten van het toepassingsgebied van de wettelijke garantie voor producten: eventuele defecten of storingen die veroorzaakt zijn door incidentele gebeurtenissen en/of die toe te schrijven zijn aan de verantwoordelijkheid van de koper of door oneigenlijk gebruik (ten opzichte van het gebruiksdoel en/of zoals aangegeven in de meegeleverde technische documentatie), door het niet afstellen van de mechanische onderdelen, door natuurlijke slijtage van materiaal, door slijtage dat wordt veroorzaakt door montagefouten, door gebrek aan onderhoud en/of gebruik dat niet overeenkomt met de instructies.

Het volgende moet bijvoorbeeld worden beschouwd als uitgesloten van de wettelijke garantie voor producten:

• schade veroorzaakt door stoten, vallen of aanrijdingen, lekke banden;
• schade veroorzaakt door gebruik, blootstelling of opslag in een ongeschikte omgeving (bijvoorbeeld: aanwezigheid van regen en/of modder, blootstelling aan vocht of overmatige warmtebronnen, contact met zand of andere stoffen)
• schade veroorzaakt door het ontbreken van de afstelling voor het wegklaar maken en/of het niet onderhouden van mechanische onderdelen, mechanische schijfremmen, stuur, banden, enz.; onjuiste installatie en/of montage van onderdelen
• de natuurlijke slijtage van verbruiksmaterialen: mechanische schijfrem (bijv. remblokken, remklauwen, remschijf, kabels), banden, voetplaten, pakkingen, lagers, led-verlichting en lampen, standaard, knoppen, spatborden, rubberen onderdelen (voetplaat), bedrading van kabelstekkers, maskers en stickers, enz.;

- onjuist onderhoud of gebruik van de accu van het product;

- het aanpassen en/of forceren van onderdelen van het product;

- onjuist of ongeschikt onderhoud of aanpassing van het product;

- onjuist gebruik van het product (bijvoorbeeld: overbelasting, gebruik bij wedstrijden en/of voor commerciële verhuuractiviteiten);

- onderhoud, reparaties en/of technische handelingen op het product die worden uitgevoerd door onbevoegde derden;

- schade aan producten als gevolg van het transport, indien uitgevoerd door de koper;

- schade en/of defecten als gevolg van het gebruik van niet-originele reserveonderdelen.

We nodigen u uit om de meest recente versie van de garantievoorwaarden te raadplegen die beschikbaar zijn op www.jeepurbanemobility.com/en/support

OPGELET

Verwerking van elektrische of elektronische apparatuur aan het einde van de levensduur (van toepassing in alle landen van de Europese Unie en andere lidstaten met gescheiden afvalinzameling)

Dit symbool op het product of op de verpakking geeft aan dat het product niet als normaal huishoudelijk afval moet worden beschouwd, maar moet worden ingeleverd bij het specifieke inzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur (AEEA).

Door het product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen.

Het recycleren van materialen draagt bij tot het behoud van natuurlijke grondstoffen.

Neem voor meer informatie over de recycling en verwijdering van dit product contact op met de plaatselijke afvalverwerkingsdienst of het verkooppunt waar u het heeft aangeschaft.

In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop.

De consument mag de AEEA niet als gemeentelijk afval afvoeren, maar moet dit soort afval op gescheiden manier laten verwerken door middel van twee manieren van inzameling:

• Bij de Gemeentelijk inzamelpunten, rechtstreeks of via de gemeentelijke inzameldienst, indien beschikbaar.
• Bij de verkooppunten in geval van de aanschaf van nieuwe elektrische en elektronische apparatuur.

Hier kunnen zeer kleine AEEA (met de langste zijde kleiner dan 25 cm) gratis bezorgd worden, terwijl de grotere AEEA 1-op-1 geleverd kunnen worden, d.w.z. dat het oude product tegelijk met de aankoop van een nieuw product met dezelfde functies wordt ingeleverd.

Bovendien is de modus een-tegen-een altijd gegarandeerd tijdens de aankoop door de consument van een nieuwe EEA, ongeacht de grootte van de AEEA.

In geval van onjuiste verwijdering van elektrische of elektronische apparatuur, specifieke sancties waarin de huidige milieubeschermingswetgeving voorziet.

Als de AEEA batterijen of accu's bevatten, moeten deze worden verwijderd en gescheiden worden ingezameld.

OPGELET

Verwerking van lege batterijen/accu's (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling)

Dit symbool op het product of op de verpakking geeft aan dat de accu niet beschouwd mag worden als normaal huishoudelijk afval. Op enkele soorten accu's kan dit symbool in combinatie met een chemisch symbool gebruikt worden.

De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de accu meer dan 0,0005% kwik of 0,004% lood bevat.

Door ervoor te zorgen dat batterijen correct worden verwijderd, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door hun onjuiste verwijdering. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen. In het geval van producten die om redenen van beveiliging, prestaties of gegevensbescherming een vaste verbinding vereisen aan een interne batterij/batterij, mag deze alleen worden vervangen door personeel van gekwalificeerde hulp.

Lever het product aan het einde van de levensduur in bij inzamelpunten die geschikt zijn voor de verwijdering van elektrische en elektronische apparatuur:

dit zorgt ervoor dat de batterij binnenin ook correct wordt behandeld.

Voor meer gedetailleerde informatie over de verwijdering van de gebruikte batterij of het product kunt u contact opnemen met de afvalverwijdering of het verkooppunt waar u het heeft gekocht.
