JAF Safe Ride - Skuter JEEP - Besplatni korisnički priručnik

Vrsta proizvoda	Električni romobil
Marka	Jeep
Model	JAF Safe Ride (JAF SR / JAF AS)
Upotreba	Rekreacijska upotreba, jedan vozač
Maksimalna podržana težina	100 kg
Minimalna dob vozača	14 godina (prema lokalnim propisima)
Maksimalna dob vozača	65 godina
Visina vozača	120 cm do 200 cm
Maksimalna brzina	20 km/h (JAF SR) / 25 km/h (JAF AS)
Načini brzine	Pješak (≤6 km/h), ECO, Drive, Sport
Maksimalni domet**	Do 25 km (SR) / 30 km (AS)
Baterija	Litij-ionska 36V 7.5Ah (SR) / 7.8Ah (AS)
Vrijeme punjenja	Otprilike 5 sati
Punjač	42V 1.5A (specifični za model)
Motor	350W nazivno, bez četkica
Kočnice	Električna kočnica sprijeda i disk kočnica straga
Gume	8.5 inča s zračnicom, tlak 50 PSI / 3.5 bara
Ovjes	Sprijeda (ovješena vilica)
Rasvjeta	LED svjetla sprijeda i straga
Pokazivači smjera	Da (ovisno o modelu)
Povezivost	Bluetooth s aplikacijom Jeep e-mobility
Razina zaštite	IPX4 (SR) / IPX5 (AS)
Radna temperatura	-5°C do 40°C (SR) / -5°C do 50°C (AS)
Sklapanje	Da, s kukom za zaključavanje

Često postavljana pitanja - JAF Safe Ride JEEP

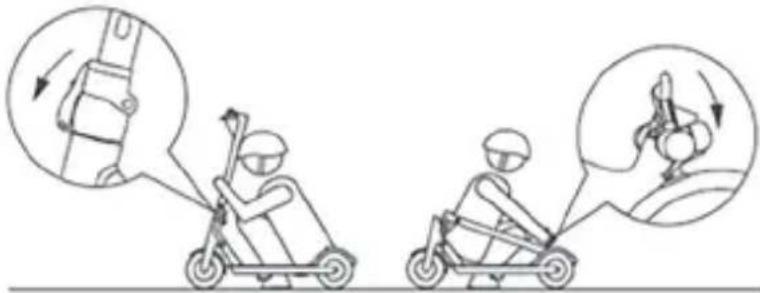

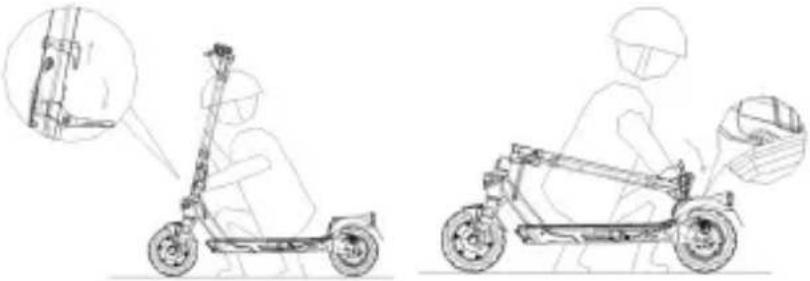

Kako sklopiti i transportirati romobil?

Provjerite je li romobil isključen. Za modele JAF SR i JAF AS, jednom rukom držite ručku upravljača, povucite polugu za brzo otključavanje, preklopite ručku prema platformi i zakačite je. Nakon sklapanja, podignite ga čvrsto držeći upravljač. Za transport koristite priloženu kuku za transport ako je dostupna.

Koji je postupak punjenja baterije?

Otvorite podnožje i isključite romobil. Spojite priloženi punjač (42V 1.5A) na priključak za punjenje koji se nalazi na okviru. Vrijeme punjenja je otprilike 5 sati. Nikada ne punite bez nadzora i ne koristite drugi punjač. Ostavite da se hladi 1 sat nakon upotrebe prije punjenja. Potpuno napunite nakon svake upotrebe kako biste produžili životni vijek litij-ionske baterije.

Što učiniti ako se baterija ne puni ili se romobil ne pali?

Prvo provjerite je li punjač ispravno spojen i radi li utičnica. Ako je baterija prazna, napunite je do 100%. Ako problem i dalje traje, moguće je da se radi o problemu s povezivanjem ili oštećenoj bateriji. U tom slučaju kontaktirajte tehničku podršku. Ne pokušavajte sami rastaviti bateriju.

Koji su uobičajeni kodovi grešaka i kako ih riješiti?

Kodovi grešaka prikazuju se na zaslonu. Na primjer: E01 (zaštita od preopterećenja): isključite i pričekajte nekoliko minuta. E02 (niski napon): napunite bateriju. E05 (neispravan MOS): zatražite tehničku pomoć. Pregledajte cijelu tablicu u priručniku za svaki kod. U slučaju sumnje, kontaktirajte servis.

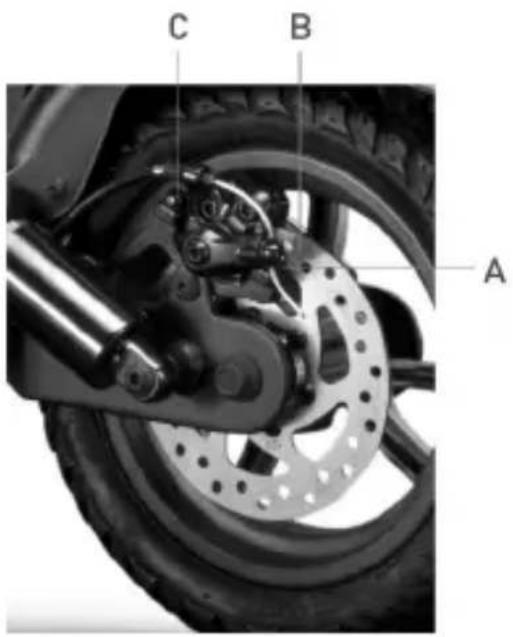

Kako podesiti kočnice?

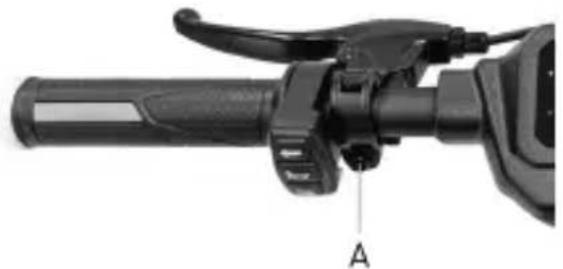

Koristite imbus ključ da olabavite vijak (A) na ručici kočnice. Podesite napetost sajle pomicanjem prema gore (zategnutije) ili prema dolje (labavije). Zatim zategnite vijak. Provjerite poravnanje čeljusti s diskom pomoću vijaka (B) i (C). Ispravno podešena kočnica ključna je za sigurnost.

Mogu li koristiti romobil po kiši?

Razina zaštite je IPX4 (JAF SR) ili IPX5 (JAF AS), što je otporno na prskanje, ali ne i na uranjanje. Ne preporučuje se vožnja po kiši jer voda može oštetiti bateriju i elektroničke komponente. Na mokroj cesti povećava se put kočenja i smanjuje prianjanje. Vozite oprezno.

Koji je stvarni domet i o čemu ovisi?

Najavljeni maksimalni domet je do 25 km (SR) ili 30 km (AS), ali varira ovisno o nekoliko čimbenika: težini korisnika, terenu (glatka cesta vs uzbrdice), vanjskoj temperaturi, stilu vožnje (česta ubrzanja smanjuju domet) i tlaku u gumama. Glatka vožnja i ispravan tlak optimiziraju domet.

Kako očistiti i održavati romobil?

Koristite vlažnu krpu za mrlje, a po potrebi blagi sapun. Nikada ne koristite alkohol, benzin ili otapala. Ne perite visokotlačnim mlazom vode. Redovito provjeravajte zategnutost vijaka, istrošenost guma (posjekotine, tlak), stanje kočnica i kabela. Čuvajte ga na suhom i hladnom mjestu. Za bilo kakve popravke kontaktirajte servis.

Koja sigurnosna oprema se preporučuje?

Uvijek nosite kacigu, štitnike za koljena i laktove. Priručnik također preporučuje reflektirajući prsluk za vidljivost. Prije svake upotrebe provjerite kočnice, tlak u gumama i rasvjetu. Poštujte prometna pravila i ne prelazite ograničenja težine i dobi.

Kako konfigurirati aplikaciju Jeep e-mobility?

Preuzmite aplikaciju 'Jeep e-mobility' iz svoje trgovine. Uključite Bluetooth na svom pametnom telefonu. Uključite romobil i otvorite aplikaciju. Slijedite upute na zaslonu za povezivanje uređaja. Aplikacija omogućuje kontrolu brzine, razine baterije i pristup postavkama. Nemojte je koristiti tijekom vožnje.

KORISNIČKI PRIRUČNIK JAF Safe Ride JEEP

Priručnik za uporabu

JE-MO-000001 rev. 2

Kazalo

1. Sigurnosne upute
2. Sadržaj pakiranja i montaža
3. Pregled proizvoda
4. Punjenje baterije

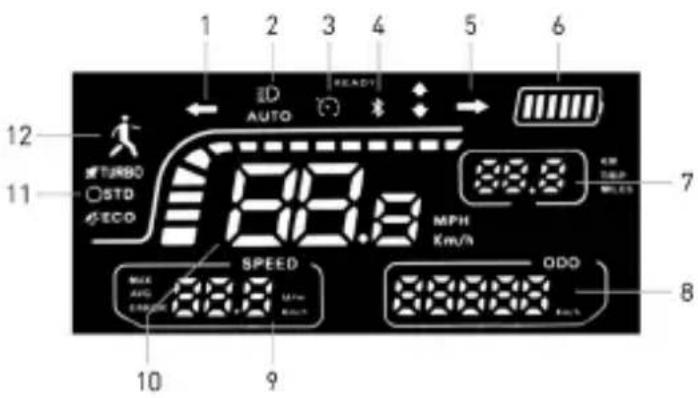

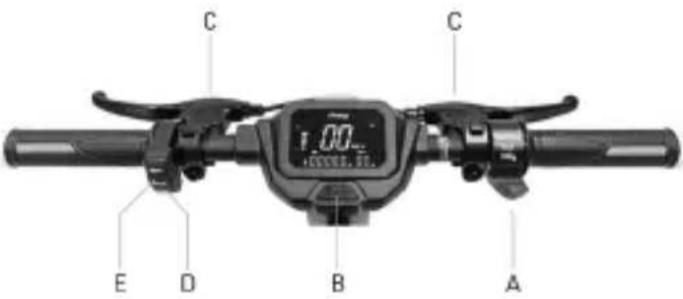

5. Informacije o komandama / Upravljačka ploča
6. Brzi vodič
7. Presavijanje i nošenje
8. Domet i izvedbe
9. Čuvanje, održavanje i čišćenje
10. Konfiguracija aplikacije
11. Tehnički list
12. Rješavanje problema
13. Odgovornost i opći uvjeti jamstva
14. Informacije o odlaganju

Prijevod originalnih uputa

Hvala što ste odabrali ovaj proizvod.

Za informacije, tehničku podršku, pomoć i konzultacije s općim uvjetima jamstva obratite se svom prodavaču ili posjetite web stranicu www.jeepurbanemobility.com/en

1. Sigurnosne upute

VAŽNO! Pažljivo pročitajte i slijedite sljedeće upute prije upotrebe proizvoda. Sačuvajte ovaj priručnik za dalje potrebe ili nove korisnike.

Odvojite vrijeme da naučite osnove prakse kako biste izbjegli ozbiljne nesreće koji se mogu dogoditi u prvih nekoliko mjeseci. Obratite se svom prodavaču za odgovarajuću podršku o pravilnom korištenju proizvoda ili za preporuku odgovarajućoj organizaciji za obuku.

Tvrtka odbija bilo kakvu izravnu ili neizravnu odgovornost koja proizlazi iz zlouporabe proizvoda, nepridržavanja cestovnih propisa i uputa u ovom priručniku, nesreća i sporova uzrokovanih nepoštivanjem propisa i nezakonitim radnjama.

Ovaj proizvod je namijenjen samo za rekreaciju, namijenjen je samo jednoj osobi, a ne za prijevoz putnika, stoga ga ne može koristiti više od jedne osobe u isto vrijeme.

Nemojte ni na koji način mijenjati svrhu rabljenja vozila, ovaj proizvod nije prikladan za vratolomije, natjecanja, prijevoz predmeta, vuču drugih vozila ili dodataka.

Električni skuter morate koristiti s oprezom, uvijek poštujući pravila propisanih Zakonom o autocestama zemlje u kojoj prometujete, kako biste izbjegli opasnosti i vodili najveću brigu o sebi i drugima.

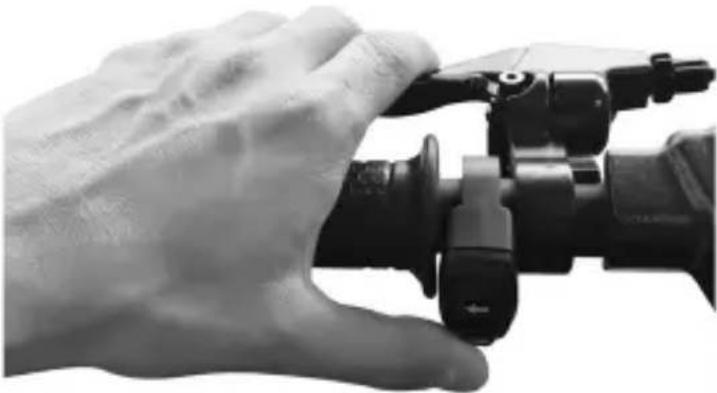

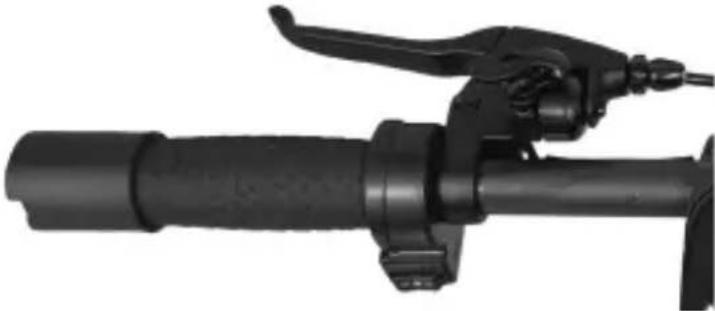

PAŽNJA

Indikativni zahtjevi za dizajn vozila:

Model električnog skutera	JUC AS	JAD AS	JAF SR	JAF AS	JXP
Kod proizvoda	JE-MO-220008JE-MO-220011	JE-MO-220006JE-MO-220007	JE-MO-220010JE-MO-230002JE-MO-220009
MIN težina (kg) 3030303030
MAKSIMALNA težina (kg) 100	100 100100100
* MIN starost 1414141414
* MAX starost 6565656565
MIN visina (cm) 120120120120120
MAX visina (cm) 200200200200200

* Prije uporabe proizvoda provjerite i pridržavajte se važećih lokalnih propisa u vezi s minimalnom dopuštenom dobi za vozača, ograničenja u vezi s vrstom vozača koji mogu koristiti proizvod i samom uporabom ove vrste proizvoda.

A-ponderirana razina zvučnog tlaka (buke) emisije u uhu vozača je ispod 70 dB (A).

Grafički oblik sigurnosnih upozorenja

Za prepoznavanje sigurnosnih poruka u ovom priručniku koristit će se sljedeći grafički signalni simboli. Imaju funkciju privlačenja pozornosti čitatelja/korisnika u svrhu ispravne i sigurne uporabe proizvoda.

POZORNOST

Obratite pozornost

Naglašava pravila koja treba poštovati kako biste izbjegli oštećenje proizvoda i/ili spriječili pojavu opasnih situacija.

OPASNOST

Preostali rizici

Ističe nazočnost opasnosti koje uzrokuju preostale rizike na koje korisnik mora obratiti pozornost kako bi izbjegao ozljede ili materijalnu štetu.

Opće obavijesti

POZORNOST

Važno je imati na umu da kada ste na javnom mjestu ili na cesti, čak i ako doslovce slijedite ovaj priručnik, niste imuni na ozljede uzrokovane prekršajima ili neprikladnim radnjama poduzetim s drugim vozilima, preprekama ili ljudima. Pogrešna uporaba proizvoda ili nepoštivanje uputa u ovom priručniku može uzrokovati ozbiljnu štetu.

Ovaj proizvod je električno vozilo. Što brže vozite, dulji je put kočenja. Naglo kočenje na skliskim, blatnim, mokrim ili zaleđenim cestama može uzrokovati okretanje kotača i gubitak ravnoteže. Morate održavati odgovarajuću brzinu i siguran razmak od drugih vozila ili pješaka. Budite posebice oprezni kada vozite po nepoznatim cestama. Nemojte otvarati postolje dok koristite proizvod, opasnost od ozbiljnih osobnih ozljeda i oštećenja proizvoda.

POZORNOST

Na mokrim cestama put kočenja se povećava, a prianjanje značajno smanjuje u usporedbi sa suhim cestama! Vozite opreznije, poštujte udaljenosti!

Radi vlastite sigurnosti uvijek nosite: kacigu, štitnike za koljena i laktove kako biste se zaštitili od padova i ozljeda tijekom vožnje proizvoda. Prigodom posudbe proizvoda neka vozač obuče sigurnosnu opremu i objasni mu kako upravljati vozilom. Kako biste izbjegli ozljede, nemojte posuđivati proizvod osobama koje ga ne znaju koristiti. Prije uporabe proizvoda uvijek nosite cipele.

Djecas se ne smiju igrati s romobilom ili njegovim dijelovima, niti im se smije dopustiti čišćenje ili održavanje.

Prilikom vožnje proizvodom pazite da ne prestrašite djecu i pješake. Kada prolazite iza njih, upozorite ih zvoncem i usporite minimalnom brzinom od 6 km/h.

POZORNOST

Maksimalna radiofrekvencijska snaga koja se prenosi u frekvencijskim pojasima je 100 mW.

Uvjeti Odgovarajuća/ predviđena uporaba Neodgovarajuća uporaba
vozači Jedan Više osoba, s djecom ili životinjama.
Sigurnosna oprema	Kaciga, štitnici za koljena, štitnici za laktove, reflektirajuća jakna.	Bez opreme.
Provjere prije vožnje	Prije svake upotrebe provjerite kočnice i njihovu istrošenost, provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučenu vrijednost), istrošenost kotača, akcelerator, indikatore, svjetla i stanje napunjenosti akumulatora.Ako primijetite bilo kakve neuobičajene zvukove ili bilo kakve anomalije, nemojte koristiti proizvod i obratite se svom prodavaču ili ovlaštenoj službi za tehničku pomoć.	Bez provjere proizvoda prije vožnje.
	Ako primijetite bilo kakve neuobičajene zvukove ili bilo kakve anomalije, nemojte koristiti proizvod i obratite se svom prodavaču ili ovlaštenoj službi za tehničku pomoć.	Koristite proizvod u nazočnosti buke i anomalija.
Hodajte gurajući proizvod	Nemojte ubrzavati. Pritisnite akcelerator.Gurati hodanjem na pješačkim prijelazima Gurajte U pješačkim zonama, ako nije opremljeno načinom za pješake (6 km/h)U prenapučenim područjima. Vožnja vozila u prepunim mjestima.	vozilo na pješačkim prijelazima.Gurajte vozilo u pješačkim zonama ako nije opremljeno načinom za pješake (6 km/h).
Iz stanja mirovanja	Osoba koja vozi ovaj proizvod mora biti u stanju lako postaviti obje noge na tlo držeći upravljač na ispravnoj visini.	Nemogućnost održavanja proizvoda stabilnim i uravnoteženim.Sjedenje na proizvodu tijekom vožnje ili mirovanja.
Vožnja u normalnim uvjetima	Bez predmeta koji vise s upravljača. Predmeti koji	vise s upravljača uzrokuju nestabilnost i mogu smetati tijekom manevara.
	Vožnja s obje ruke na upravljaču. Vožnja s jednom Nemojte koristiti uređaje poput telefona, pametnih satova, glazbenih playera, slušalica.	rukom ili bez ruku.Upotreba uređaja poput telefona, pametnih satova, glazbenih playera, slušalica.
	Vožnja s obje noge udobno i sigurno preko podnožja.	Vožnja s jednom ili dvije noge izvan podnožja.Zabranjeno je stavljati i koncentrirati težinu na stražnji blatobran.
	Vožnja s kacigom i zaštitnom opremom. Vožnja bez Kacige i zaštitne opreme.
	Vožnja lako dostupnim, glatkim i čvrstim cesta-ma, izbjegavanje područja s gustim prometom ili prenapučena područja: npr. namjenska biciklistička staza, površine s glatkim kolnikom.	Vožnja autocestom, međugradskim cestama.Vožnja po prometnim cestama.Vožnja po nogostupima.Vožnja u prepučenim mjestima.Vožnja po vrlo lošim cestama.Vožnja blizu: usjeka, strmina, luka, mora, jezera i rijeka.Nepoštivanje važećih propisa i zakona o autocestama.Nepoštivanje važećih propisa i zakona o autocestama.
	Poštujte lokalne propise koji su na snazi i prometne propise.
	Uvijek gledajte naprijed i budite svjesni svih prepreka, vozila i pješaka u blizini.	Ometanje tijekom vožnje.
	Promijenite smjer pazeći da vas vide, usporite. Iznenadna promjena smjera velikom brzinom, a da niste sigurni da vas vide.U svakom slučaju, predvidite putanju i smanjite brzinu, poštujući cestovne propise i najugroženi-je učesnike u saobraćaju.Uvijek koristite pokazivače smjera ako se nalaze na proizvodu.	Istodobno kočenje i skretanje čini vozilo nestabilnim.Ne upotrebljavanje pokazivača smjera.
	Usporite u prisustvu pješaka. Ubrzavanje ili održavanje stalne brzine u prisutnosti pješaka.Koristite način za pješake u pješačkim zonama (6 km/h).Na svoju nazočnost upozorite zvonom. Ne upozoravanje na svoju nazočnost zvoncetom.
Neravni uvjeti na cesti: uspornici / stepenice / neravna površina ceste	Vožnja umjerenom brzinom. Vožnja velikom brzinom.Lagano savijte koljena radi bolje amortizacije udarca pri prelasku neravne površine.	Ubrzavanje preko ležećih policajaca i neravnina, spuštanje niz stepenice, preskakanje prepreka, penjanje po rubnicima, vožnja ukočeno.
Ponašanje: u zavojima, nizbrdici, u nazočnosti prepreka, vozila u blizini i pješaka	Držite se sigurne udaljenosti. Ne poštujete sigurnosnu udaljenost.Prestanite ubrzavati.Kočite i usporite.Vozite umjerenom brzinom i sigurno kočite. Vožnja Pripazite na vrata vozila i druge visinske prepreke.	Ubrzati.velikom brzinom, naglo kočenje.Prolaženje ispod visinskih prepreka.
Uvjeti vidljivosti	Vozite samo ako ima dovoljno svjetla za sigurnu vožnju. U slučaju vožnje u nepovoljnim svjetlosnim uvjetima (od pola sata nakon zalaska sunca, tijekom cijelog razdoblja mraka, a također i tijekom dana, ako atmosferski uvjeti onemogućuju preglednost ceste, ako prolazite kroz tunele) ne zaboravite uključiti svjetla proiz-voda i nosite reflektirajući prsluk ili naramenice.	Vožnja u nepovoljnim svjetlosnim uvjetima s ugašenim svjetlima i bez rabljenja reflektirajuće jakne ili naramenica.
Vremenski uvjeti	Vožnja po optimalnim vremenskim uvjetima (bez kiše).	Vožnja u nepovoljnim uvjetima:po kiši, snijegu, ledu ili blatu na cesti, jakom vjetru, magli.
Parkiranje	Na odgovarajućim područjima bez ometanja cirkulacije vozila i pješaka.Na glatkim površinama, osiguravajući stabilnost. Na isključite proizvod i uvijek koristite uređaj protiv krađe.Koristite isporučeni tronožac.	Posvuda, blokiranje kretanja vozila i pješaka.neravnim površinama i bez osigura-vanja stabilnosti.Ostaviti proizvod uključen, bez nadzora bez uređaja protiv krađe.
Baviti se ekstremnim sportovima/vratolo-mijama	NEDA.	Vožnja blizu: usjeka, strmina, luka, mora, jezera i rijeka.Vožnja preko lokvi.Utrkivanje s drugim vozilima.
Izložiti proizvod jakim udarcima	NEDA.	acanje preko stvari ili ljudi, bacanje sa stepenica ili odozgo.

Što učiniti nakon pada:

Provjerite radi li poluga akceleratora ispravno. Da biste to učinili, nekoliko puta ubrzajte i usporite.

Uvijek provjerite rade li kočnice ispravno. Da biste to učinili, sidite s proizvoda, gurnite proizvod naprijed i zakočite kako biste bili sigurni da reagira na vaše naredbe.

Provjerite jesu li sve komponente vozila na mjestu i dobro pričvršćene.

Provjerite istrošenost i tlak u gumama (pogledajte bočnu stranu gume za preporučanu vrijednost). Provjerite istrošenost kočnica i sajli.

OPASNOST

Kočnice se mogu zagrijati tijekom upotrebe. Ne dirajte ih nakon upotrebe.

Sastavljeni proizvod, upravljač treba instalirati pomoću odgovarajućih vijaka koji se nalaze u pakiranju.

Model Referentna slika U pakiranju Upute
JUC ASJAD AS		1x imbus ključ1x punjač4x vijka za upravljač1x zračnica1x pokrivna ploča za žice1x transportna kuka1x adapter za napuhavanje guma1x elektronski zvučni signalizator(samo JE-MO-220008)	1. Podignite stup upravljača i umetnite upravljač pazeći da ne oštetite zvonce (zujalicu) i da ne prignječite kablove.2. Podignite stup upravljača, umetnite upravljač pazeći da ne zgnječite kablove.3. Ugradite kuku (pogledajte fotografiju) približavajući je šipki, pazeći da odgovara rupama i umetnite vijke.4. Umetnite vijak s vanjske strane u rupu ispod upravljačke ploče.5. Zategnite vijke.6. Približite i spojite plastičnu ploču (vidi sliku)
JAF SRJAF AS		1x imbus ključ1x punjač4x vijka za upravljač1x zračnica1x adapter za napuhavanje guma	Umetnite 4 vijka rukom bez da ih pritežete, a zatim ih zategnite priloženim imbus ključem i pričvrstite upravljač.
JXP		4x Vijci upravljača1 x Imbus ključ1x Punjač za bateriju1x Remen za prijenos	Umetnite 4 vijka rukom bez da ih pritežete, a zatim ih zategnite priloženim imbus ključem i pričvrstite upravljač.

Potrebne radnje:

JUC AS / JAD AS:

• Otvorite paket i uklonite gornja pakiranja.
• Podignite stup upravljača i umetnite upravljač pazeći da ne oštetite zvučni signalizator (samo JE-MO-220008*) i da ne prignječite kablove.
• Osigurajte stup preklapanjem poluge za zaključavanje.
• Postavite kuku na unutarnju stranu stupa i umetnite 2 vijka (sa smanjenom glavom) bez da ih pritežete.
• Umetnite vijak (smanjene glave) u prvu rupu na suprotnoj strani vretena.
  • Zategnite 3 prethodno umetnuta vijka.
• Postavite pokrovnu ploču za vijke između preostale rupe i poklopca zaslona, umetnite vijak (s velikom glavom) i zategnite ga dovoljno da ne oštetite ploču.
• Izvadite proizvod iz pakiranja, otvorite postolje i provjerite stabilnost proizvoda.
• Provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučanu vrijednost).

*JUC AS (JE-MO-220008) – zvučni signalizator

Električni zvučni signalizator (ako postoji)

USB priključak za punjenje

(donja strana, ispod gumene zaštite)

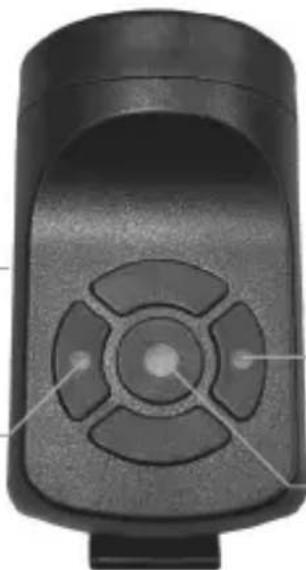

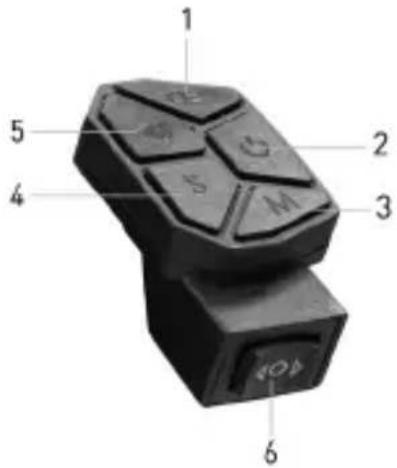

Lijevi gumb:

Dugo pritisnite za aktiviranje načina protiv krađe.

Središnja tipka (truba):

• Pritisnite za trubljenje.
• Dvaput brzo pritisnite za promjenu zvuka.

Punjenje uređaja: Priključite USB kabel u priključak za punjenje (donja strana).

JAF SR / JAF AS

• Otvorite paket i uklonite gornje pakiranje.
• Podignite i učvrstite stup upravljača preklapanjem poluge sklopivog mehanizma.
• Priključite kabel za napajanje zaslona na glavni kabelski svežanj (ako je potrebno).
• Ugradite upravljač na stup upravljača pazeći na sajle, umetnite 4 vijka i zategnite ih imbus ključem.
• Izvadite proizvod iz pakiranja.
• Otvorite postolje i provjerite stabilnost proizvoda.
• Izvršite podešavanje mehanizma za zaključavanje stupa (ako je potrebno*).
• Provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučanu vrijednost).

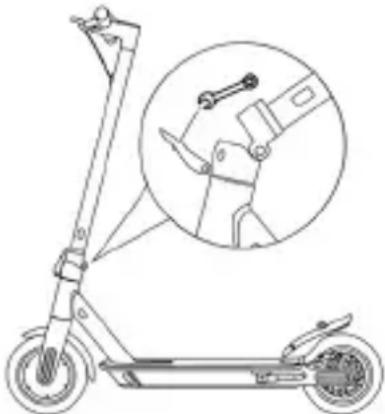

\*Stabilnost stupa upravljača – JAF

JAF SRJAF AS

Unutar mehanizma za zatvaranje postoji heksagonalni vijak. Ako se ručka upravljača čini nestabilnom nakon sklapanja, podesite vijak mehanizma tako da ga zavnete unutra ili van dovoljno da povećate stabilnost ručke.

JAF

• Otvorite paket i uklonite gornje pakiranje.
• Podignite i pričvrstite stup upravljača okretanjem vijka mehanizma za zatvaranje u smjeru kazaljke na satu.
• Priključite kabel za napajanje zaslona na glavni kabelski svežanj (ako je potrebno).
• Ugradite upravljač na stup upravljača pazeći na sajle, umetnite 4 vijka i zategnite ih imbus ključem.
• Izvadite proizvod iz pakiranja.
• Otvorite postolje i provjerite stabilnost proizvoda.
• Provjerite stabilnost stupa upravljača i, ako je potrebno, naknadno stegnite odgovarajuće vijke mehanizma za zatvaranje.
• Provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučanu vrijednost).

Ispravno sastavite proizvod. U slučaju da tijekom postavljanja primijetite bilo kakve nedostatke u proizvodnji, nejasne korake ili poteškoće u samom postavljanju ili prilagodbama, nemojte voziti vozilo i obratite se svom prodavaču ili posjetite web stranicu www.jeepurbanemobility.com/en za primanje tehničke pomoći.

Nemojte koristiti pribor i/ili dodatne dijelove koje nije odobrio proizvođač.

Držite djecu podalje od plastičnih dijelova (uključujući materijale za pakiranje) i malih dijelova koji mogu uzrokovati gušenje.

Zabranjeno je modificirati ili transformirati proizvod ili njegove dijelove na bilo koji način, to bi moglo oštetiti učinkovitost, strukturu i uzrokovati štetu. Uklonite sve oštre rubove uzrokovane nepravilnom uporabom, lomom ili oštećenjem proizvoda. Ako primijetite bilo kakve nedostatke u proizvodnji, neuobičajene zvukove ili anomalije, nemojte voziti vozilo i kontaktirajte svog prodavača ili posjetite web stranicu www.jeepurbanemobility.com/en za tehničku pomoć.

3. Pregled proizvoda

S ciljem kontinuiranog tehnološkog razvoja, proizvođač zadržava pravo izmjene proizvoda bez prethodne najave, bez automatskog ažuriranja ovog priručnika.

Za informacije i konsultacije s revizijama ovog priručnika posetite internet stranicu www.jeepurbanemobility.com/en

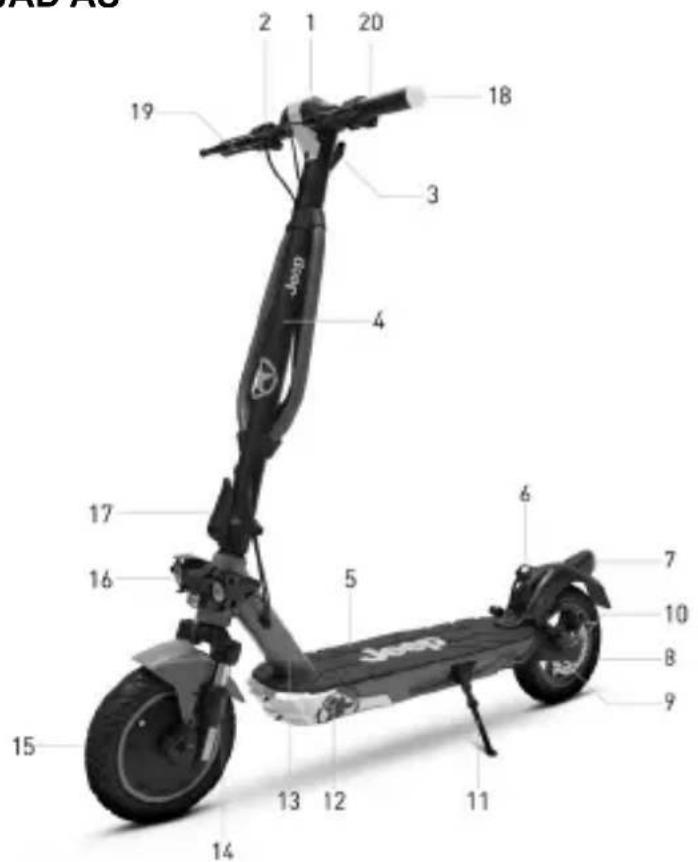

JUC AS / JAD AS

2 1 20 18 19 3 4 6 7 10 8 9 15 16 17 13 12 11 14

1. Zaslon
2. Akcelerator
3. Kuka za zatvaranje
4. Stup upravljača
5. Oslonac za noge
6. Kuka za zatvaranje
7. Stražnje svjetlo
8. Slobodni kotač
9. Disk kočnica
10. Vilica s amortizerima
11. Stativ
12. Priključak za punjenje
13. Okvir
14. Vilica s amortizerima
15. Pogonski kotač
16. Prednje svjetlo
17. Poluga za brzo stezanje
18. Pokazivač smjera
19. Ručica kočnice
20. Kontrola pokazivača smjera

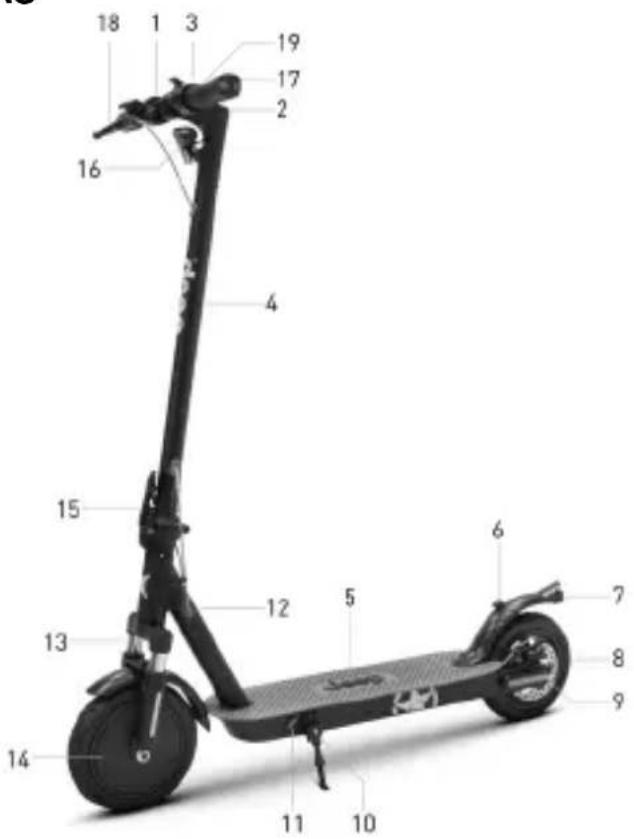

JAF SR / JAF AS

18 1 3 19 17 2 16 4 15 12 5 6 7 13 14 11 10 8 9

1. Akcelerator
2. Zaslon
3. Spojnica za zatvaranje
4. Stup upravljača
5. Oslonac za noge
6. Kuka za zatvaranje
7. Stražnje svjetlo
8. Slobodni kotač
9. Disk kočnica
10. Stativ
11. Priključak za punjenje
12. Okvir
13. Vilica s amortizerima
14. Pogonski kotač
15. Poluga za brzo stezanje
16. Prednje svjetlo
17. Pokazivač smjera
18. Ručica kočnice
19. Kontrola pokazivača smjera

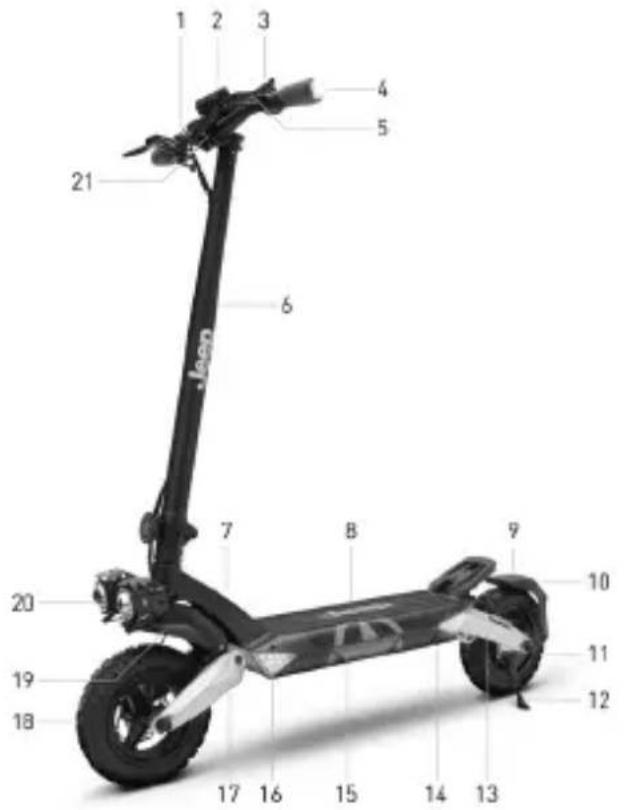

JXP

1 2 3 4 5 21 6 7 8 9 10 20 19 18 17 16 15 14 13 11 12

1. Akcelerator
2. Zaslon
3. Multifunkcionalni prekidač
4. Pokazivač smjera
5. Ručica kočnice
6. Stup upravljača
7. Okvir
8. Oslonac za noge
9. Stražnji blatobran
10. Stražnje svjetlo
11. Stražnji pogonski motor
12. Bočni stalak
13. Stražnja amortizirana vilica
14. Priključak za punjenje
15. Odjeljak za bateriju i upravljačku jedinicu
16. Pokazivač smjera
17. Prednja amortizirana vilica
18. Prednji slobodni kotač
19. Prednji blatobran
20. Prednja svjetla
21. Upravljač

4. Punjenje baterije

POZORNOST

Progodom prve uporabe napunite proizvod do 100%. Provjerite jesu li proizvod, punjač i priključak za punjenje suhi.

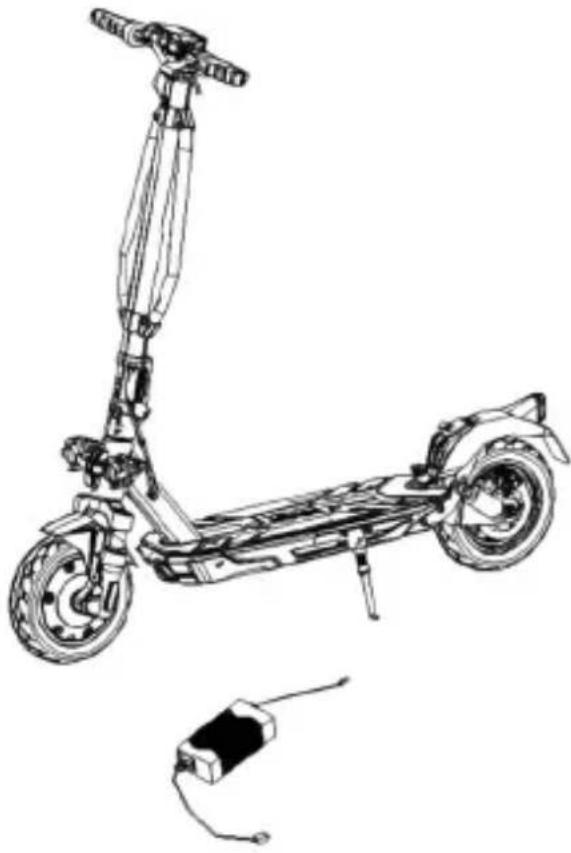

Upute

1. Otvorite postolje
2. Isključite romobil

Model Referentna slika Upute
JUC ASJAD ASJAF SRJAF ASJXP

PAŽNJA

Za ponovno punjenje ovog proizvoda koristite SAMO isporučeni punjač.

Model Kod proizvoda Model punjača Vrijeme izlaza Vrijeme punjenja
JUC AS	JE-MO-220008JE-MO-220011	CP54200054.6V – 2A	5 h
JAD AS	JE-MO-220006JE-MO-220007	CP421542V – 1.5A 7 h
JAF SR JE-MO-220010XHK	-916-42015 42V – 1.5A	5 h
JAF AS JE-MO-230002GJS	150-4200150 42V – 1.5A	5h
JXP JE-MO-220009GJS150	-5460200 54.6V – 2A 8 h

Rabljenje bilo koje druge vrste punjača može oštetiti proizvod ili predstavljati druge potencijalne rizike. Nikada ne punite proizvod bez nadzora. Ne uključujte proizvod tijekom punjenja.

Nakon svake uporabe potpuno napunite bateriju kako biste produljili njezin vijek trajanja. Ne punite proizvod odmah nakon uporabe. Ostavite proizvod da se ohladi jedan sat prije ponovnog punjenja.

Proizvod se ne smije puniti tijekom duljeg razdoblja. Prekomjerno punjenje skraćuje vijek trajanja baterije i nosi dodatne potencijalne rizike.

Preporučljivo je ne dopustiti da se vozilo potpuno isprazni kako biste izbjegli oštećenje baterije.

Šteta uzrokovana produljenim izostankom punjenja nepovratna je i nije pokrivena ograničenim jamstvom. Nakon što dođe do oštećenja, baterija se ne može ponovno puniti (zabranjeno je rastavljanje baterije od strane nekvalificiranog osoblja, jer to može uzrokovati strujni udar, kratki spoj ili čak veće sigurnosne incidente). Ako ste neko vrijeme odsutni, primjerice na odmoru, i povjeravate uređaj nekome drugome, ostavite ga u djelomično napunjenom stanju (20-50% napunjenosti), a ne do kraja.

Redovito provodite vizualni pregled punjača i kabela punjača. Ako je kabel punjača očito oštećen, nemojte ga koristiti kako biste izbjegli daljnje oštećenje i/ili rizik, kontaktirajte nas radi zamjene.

Upozorenja o bateriji

Baterija se sastoji od litij-ionskih ćelija i kemijskih elemenata koji su opasni za zdravlje i okoliš. Nemojte koristiti proizvod ako emitira mirise, tvari ili pretjeranu toplinu. Nemojte odlagati proizvod ili bateriju s kućnim otpadom. Krajnji korisnik je odgovoran za zbrinjavanje električne i elektroničke opreme i baterija u skladu sa svim važećim propisima.

Izbjegavajte korištenje rabljenih, neispravnih i/ili neoriginalnih baterija drugih modela ili marki.

OPASNOST

Ne ostavljajte bateriju blizu vatre ili izvora topline. Opasnost od požara i eksplozije. Nemojte otvarati ili rastavljati bateriju ili udarati, bacati, bušiti ili pričvršćivati predmete na bateriju.

Ne dirajte tvari koje su iscurile iz baterije jer sadrže opasne tvari. Ne dopustite djeci ili kućnim ljubimcima da dodiruju bateriju.

Nemojte prepuniti ili kratko spojiti bateriju. Opasnost od požara i eksplozije.

Nemojte uranjati niti izlagati bateriju vodi, kiši ili drugim tekućinama. Ne izlažite bateriju izravnoj sunčevoj svjetlosti, pretjeranoj toplini ili hladności (na primjer, ne ostavljajte proizvod ili bateriju u automobilu na izravnoj sunčevoj svjetlosti dulje vrijeme), okruženju koje sadrži eksplozivne plinove ili plamen.

Nemojte nositi niti skladištiti bateriju zajedno s metalnim predmetima kao što su ukosnice, ogrlice itd. Kontakt između metalnih predmeta i kontakata baterije može uzrokovati kratke spojeve koji mogu dovesti do tjelesnih ozljeda ili smrti.

5. Informacije o komandama / Upravljačka ploča

Model Slika	Opis
JUC ASJAD AS		A	Akcelerator: pritisnite prema dolje za ubrzanje.
		B	Tipka za uključivanje: Pritisnite za uključivanje/isključivanje proizvoda.
		B	Promjena razine brzine: dvaput pritisnite tipku (B) za odabir željene razine.
		B	Svjetla: jednom pritisnite gumb da biste ih uključili/isključili.
		C	Poluga kočnice: stisnite ručicu za kočenje.
		D	Zvučni signalizator (ako je prisutan): Jednom pritisnite gumb za aktiviranje.
		E	Kontrola pokazivača smjera: pritisnite jednom za uključivanje ili isključivanje pokazivača smjera.
JAF SR		A	Akcelerator: pritisnite prema dolje za ubrzanje
		B	Tipka za uključivanje: Pritisnite za uključivanje/isključivanje proizvoda.
		B	Promjena razine brzine: dvaput pritisnite tipku za odabir željene razine.
		B	Svjetla: jednom pritisnite gumb da biste ih uključili/isključili.
		C	Poluga kočnice: stisnite ručicu za kočenje.
		D	Zvonce: jednom pritisnite polugu za aktiviranje.
		E	Kontrola pokazivača smjera: pritisnite jednom za uključivanje ili isključivanje pokazivača smjera.
		F	Ručica kočnice: pritisnite prema dolje za kočenje.
JAF AS		A	Akcelerator: pritisnite prema dolje za ubrzanje
		B	Uključivanje i isključivanje: držite pritisnutim za uključivanje i isključivanje.Svjetla: pritisnite jednom gumb za njihovo aktiviranje ili deaktiviranje.Promjena razine brzine: pritisnite dva puta gumb za odabir željene razine.Promjena mjerne jedinice: pritisnite tri puta gumb za odabir mjerne jedinice.
		C	Poluga kočnice: stisnite ručicu za kočenje.
		D	Upravljanje indikatora za usmjeravanje: za aktiviranje indikatora za usmjeravanje, pritisnite jednom prekidač na desno ili lijevo sukladno smjeru kojeg namjeravate naznačiti. Za deaktiviranje indikatora smjera pomaknite ponovo prekidač u središnji položaj.Clacson: pritisnite gumb jednom ili dva puta za njegovo aktiviranje.

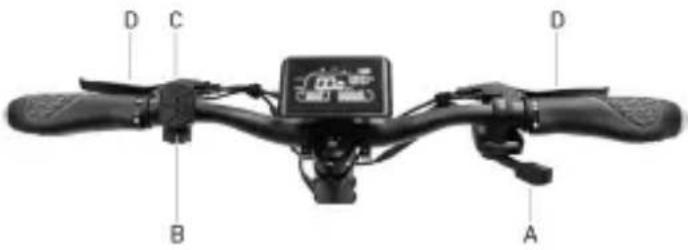

JXP		A	Akcelerator: pritisnite prema dolje za ubrzanje.
		B	Multifunkcionalna komanda:1. Gumb za svjetla2. Prekidač za uključivanje/isključivanje3. Postavke4. Prekidač za brzinu5. Gumb clacson6. Prekidač indikatora smjera
		C	Zvonce: jednom pritisnite polugu za aktiviranje.
		D	Poluga kočnice: stisnite ručicu za kočenje.
Model Referentna slika Simboli
JUC ASJAD AS
JAF SR

JAF AS

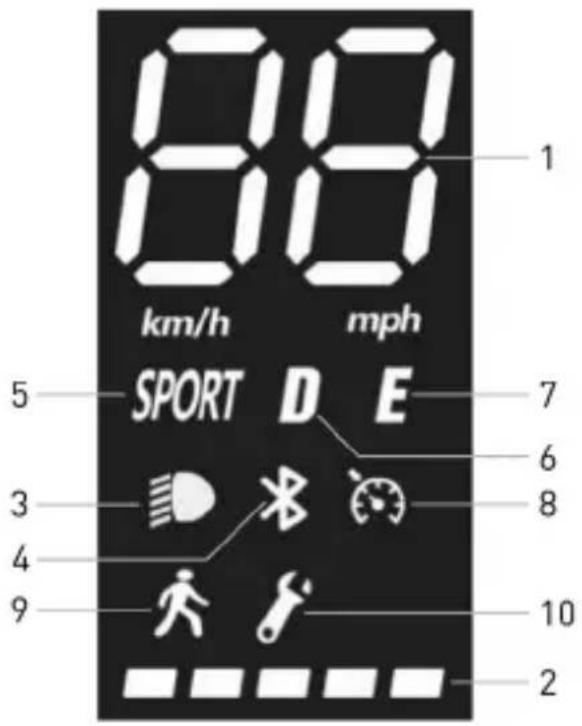

819 km/h mph SPORT D E 5 7 6 3 8 4 10 9 2

1. Brzinomjer: Prikazuje trenutnu brzinu romobila.

2. Razina baterije: Označava preostalu razinu napunjenosti.

3. Svjetla: svjetlo upozorenja

4. Bluetooth: Bluetooth svjetlo.

5. Način rada SPORT: zaslon će prikazati SPORT

6. Način rada COMFORT: na zaslonu će se prikazati D

7. Način rada ECO: zaslon će prikazati E

8. Tempomat: održavanje brzine. Aktivira se nakon održavanja iste brzine nekoliko sekundi.

9. Način rada za pješake

10. Kvar: ako se uključi provjerite moguće rješenje konzultiranjem tablice kodova pogreške.

PAŽNJA

Akcelerator počinje raditi kada brzina kretanja naprijed prijeđe 3 km/h. Tempomat se deaktivira prvi put kada pritisnete kočnicu ili gas.

JXP

1. Indikator smjera (sx): uključena lampica = lijeva strelica je aktivna.2. Svjetla: pokazuje stanje svjetala skutera (uključena ili isključena).3. Cruise control: pokazuje je li funkcija tempomata skutera aktivna (svjetlo uključeno) ili isključeno (svjetlo isključeno).4. Bluetooth: pokazuje je li skuter povezan ili nije na neki uređaj putem Bluetootha.5. Indikator smjera (dx): uključena lampica = desna strelica je aktivna.6. Baterija: pokazuje preostalo stanje punjenja baterije.7. KM/Trip/Miles: označava udaljenost pređenu tijekom jednog putovanja.8. ODO: označava ukupnu pređenu udaljenost električnog skutera.9. Speed:Max označava maksimalnu brzinu koju postiže električni skuter tijekom jednog kretanja;Avg označava srednju brzinu električnog skutera tijekom jednog kretanja;Error označava nazočnost mogućih pogrešaka ili anomalija u radu električnog skutera;10. Tahimetar: označava trenutačnu brzinu električnog skutera u pokretu, prikazanu u miljama na sat (mph) ili kilometrima na sat (km/h) sukladno modalitetu prikaza koji je odabran.11. Režim brzine:Turbo: način koji nudi maksimalnu brzinu i izvedbe.STD: standardni način brzineECO: način s niskom potrošnjom energije;12. Pješak: način vožnje s ograničenom brzinom (često ne prelazi 6 km/h) s funkcijom pomoći pri guranju vozila pomoću bljeskajućeg stražn-jeg svjetla kako bi se osigurala sigurnost u nazočnosti pješaka.

Pokazivači smjera (ako su prisutni)

Modelli* Immagine di riferimento Upute
JUC ASJAD AS	Pokretanje:	Na modelima na kojima su prisutni, po-kazivači smjera su postavljeni na kraju upravljača (desna i lijeva strana).Pokazivači smjera potrebni su za brzo i učinkovito signaliziranje svake promjene smjera tijekom vožnje.
		PAŽNJAPrije svake uporabe proizvoda provjerite ispravnost rada pokazivača smjera.
JAF SRJAF AS		Pokazivači smjera potrebni su za brzo i učinkovito signaliziranje svake promjene smjera tijekom vožnje.PAŽNJAPrije svake uporabe proizvoda provjerite ispravnost rada pokazivača smjera.
JXP		Pokazivači smjera potrebni su za brzo i učinkovito signaliziranje svake promjene smjera tijekom vožnje.POZORNOSTPrije svake uporabe proizvoda provjerite ispravnost rada pokazivača smjera.

6. Brzi vodič

• Progodom prve uporabe napunite proizvod do 100%.
• Provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučenu vrijednost). U slučaju da proizvod ne postigne najmanje 60% deklariranih km ili ne postigne maksimalnu brzinu u prva 3 mjeseca rabljenja, vjerojatno je da su se kotači ponovno ispuhali, stoga će biti potrebno obnoviti tlak kako je naznačeno.
  • Provjerite i namjestite kočnice.
• Uključite zaslon.
  • Stavite proizvod na ravnu površinu.
• Čvrsto držite bučicu objema rukama. Stanite na oslonac za noge jednom nogom, a drugom se lagano pogurajte i ubrzajte.

POZORNOST

Funkcija Zero Start: akcelerator počinje raditi kada brzina naprijed prijeđe 3 km/h.

Iz sigurnosnih razloga, proizvod je inicijalno postavljen da spriječi pokretanje iz mjesta.

• Kada vozite proizvod, nagnite svoje tijelo u smjeru vožnje prigodom okretanja i polako okrećite upravljač.
• Da biste zaustavili proizvod, otpustite akcelerator, pritisnite poluge
• Za spuštanje najprije potpuno zaustavite proizvod. Silazak s proizvoda koji se kreće može uzrokovati ozljede.
• svake uporabe provjerite kočnice i njihovu istrošenost, provjerite tlak u gumama (pogledajte bočnu stranu gume za preporučanu vrijednost), istrošenost kotača, akcelerator i napunjenost akumulatora.

Položaj ručice kočnice

Modeli Referentna slika Upute
JUC ASJAD AS		Po potrebi je moguće podesiti položaj ručice kočnice kroz točku (A). Na-kon što je položaj podešen, zategnite vijak (A).
JAF SRJAF AS		Po potrebi je moguće podesiti položaj ručice kočnice kroz točku (A). Na-kon što je položaj podešen, zategnite vijak (A).
JXP		Po potrebi je moguće podesiti položaj ručice kočnice kroz točku (A). Na-kon što je položaj podešen, zategnite vijak (A).
Model Slike Upute
JUC AS		1. Provjera poravnanja hvataljke s diskom; ako je potrebno, podesite ga uporabom vijaka (B) i (C).2. Kontrola udaljenosti fiksne pločice (postavljene na unutarnmjoj strani hvataljke) od diska; ako je potrebno, pristupite podešavanju.3. Ako je kočnica previše zategnuta ili previše labava, olabavite vijak (A) koristeći imbus ključ.4. Podesite kabel kočnice: ako je previše zategnut, skratite ga pomicanjem prema gore; ako je previše labav povucite ga prema dolje.5. Nakon što ste obavili podešavanje, stegnite vijak (A) za pričvršćivanje vijka.
JAD AS
JAF SR
JAF AS
JXP

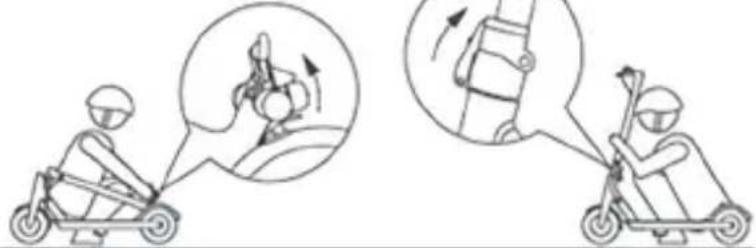

7. Presavijanje i nošenje

Provjerite je li električni romobil isključen.

JUC AS, JAD AS, JAF SR, JAF AS: Jednom rukom držite ručicu upravljača, povucite ručicu, preklopite ručicu prema podnožju i učvrstite.

JXP: Rukom primite stup upravljača, odvrnite gumb i pritisnite sigurnosnu kopču kako biste savili stup upravljača prema osloncu za noge. Na kraju ga pričvrstite isporučenom trakom.

JUC AS / JAD AS Upute
	[DBDA] PAŽNJA
JAF SR / JAF AS
	Nakon sklapanja, podignite držeći polugu upravljača jednom ili objema rukama.Pazite da čvrsto držite proizvod tijekom transporta. Ako niste sigurni da možete održati težinu proizvoda, nemojte nastaviti transport s podignutim proizvodom. Ako iznenada padne, proizvod može izazvati ozbiljne ozljede i oštetiti se.

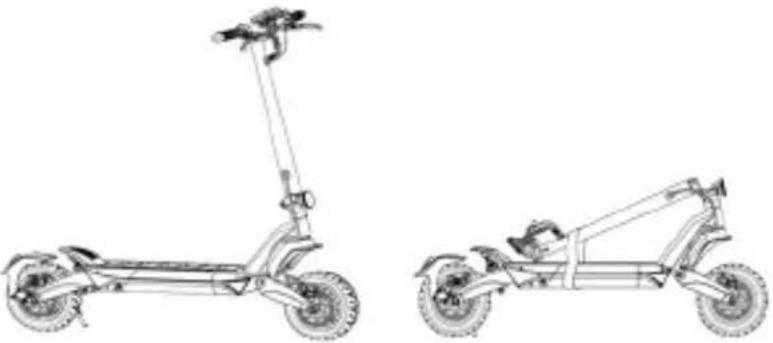

JXP

PAŽNJA

8. Domet i izvedbe

Maksimalni domet i performanse vozila ovise o nekoliko varijabli:

Teren: vožnja po glatkom kolniku rezultira većim dometom i performansama nego vožnja po neravnim cestama i brdima.

Težina korisnika: što je veća težina, manji je domet i lošije su performanse vozila.

Temperatura: vožnja romobila u vrlo hladnom ili vrućem okruženju utječe na domet i performanse.

Brzina i stil vožnje: glatka i stalna vožnja produljuje domet. Kontinuirana ubrzanja, usporavanja i manevri uvelike smanjuju domet. Niža brzina proširuje domet.

Održavanje: blagovremeno punjenje, pravilno održavanje i redovne provjere pritiska u gumama povećavaju domet i osiguravaju konstantne izvedbe tijekom vremena.

Razina napunjenosti baterije utječe na izvedbu, što je niža razina, niža će biti brzina, osobito pri penjanju uzbrdo.

9. Skladištenje, održavanje i čišćenje

Ako na tijelu proizvoda ima mrlja, obrišite ih vlažnom krpom. Ako mrlje i dalje postoje, nanesite na njih blagi sapun, iščetakjte ih malom četkom, a zatim obrišite vlažnom krpom. Ako na plastičnim dijelovima ima ogrebotina, uklonite ih brusnim papirom ili drugim abrazivnim materijalom. Ne čistite proizvod alkoholom, benzinom, kerozinom ili drugim korozivnim i hlapljivim kemijskim otapalima kako biste izbjegli ozbiljno oštećenje proizvoda. Ne perite proizvod mlazom vode pod visokim tlakom. Tijekom čišćenja provjerite je li proizvod isključen, kabel za punjenje isključen i gumeni poklopac zatvoren jer prodiranje vode može uzrokovati strujni udar ili druge ozbiljne probleme. Infiltracija vode u bateriju može uzrokovati oštećenje unutarnjih strujnih krugova, opasnost od požara ili eksplozije. Ako posumnjate da je voda ušla u bateriju odmah prestanite s njenom uporabom i odnesite je u službu nakon prodaje kod svog prodavača radi provjere.

Kada se proizvod ne koristi, držite ga u zatvorenom prostoru na suhom i hladnom mjestu. Nemojte ga držati na otvorenom ili u automobilu dulje vrijeme. Pretjerana sunčeva svjetlost, pregrijavanje i pretjerana hladnoća ubrzavaju starenje guma i ugrožavaju vijek trajanja i proizvoda i baterije. Nemojte ga izlagati kiši ili vodi, niti ga uranjati i prati vodom.

Redovito provjeravajte zategnutost raznih vijčanih elemenata, posebice osovina kotača, sklopivog i transportnog sustava, upravljačkog sustava, kočionog sustava, dobro stanje okvira, vilica i ovjesa. Matice i svi ostali samozatezni elementi mogu izgubiti svoju učinkovitost, stoga je potrebno povremeno provjeriti i zategnuti te komponente.

Kao i sve mehaničke komponente, ovaj je proizvod također podložan habanju i velikom opterećenju. Različiti materijali i komponente mogu na različite načine reagirati na trošenje ili zamor od naprezanja. Ako je vijek trajanja neke komponente prekoračen, može iznenada puknuti, uzrokujući ozljedu vodiča. Bilo kakav oblik pukotine, ogrebotine ili promjene boje na područjima pod velikim opterećenjem ukazuje na to da je životni vijek komponente istekao i da se mora zamijeniti.

Provjerite stanje istrošenosti guma: ne smije biti posjekotina, pukotina, stranih tijela, abnormalnih oteklina, dijelova koji nedostaju i drugih oštećenja.

Ne pokušavajte sami rastaviti ili popraviti proizvod. Zamjenu svih komponenti skutera mora izvršiti ovlašteni servis za tehničku pomoć, a za više informacija kontaktirajte svog prodavača ili posjetite web stranicu www.jeepurbanemobility.com/en

Inačica aplikacije je možda ažurirana na vašoj usluzi aplikacija. Preporučamo da stalno provjeravate ažuriranja aplikacija kako biste iskoristili prednosti novih značajki i da uvijek instalirate najnovije izdanje aplikacije na svoj uređaj.

Ne koristite uređaj tijekom vožnje.

11. Tehnički list

Opće informacije

	JUC AS JAD AS JAF SR
Okvir Legura magnezija Legura magnezija Čelik
Amortizeri Prednji i stražnji Prednji i stražnji prednji
Brzina	JE-MO-220008JE-MO-220011	JE-MO-220006	JE-MO-220007	JE-MO-220010
	Pješak:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(maks. brzina) *	Pješak:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(maks.brzina) *	Pješak:≤ 6km/hL2: ≤ 10km/hL3: ≤ 15km/hL4: ≤ 20km/h(maks.brzina) *	Pješak:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(maks. brzina) *
Maksimalni nagib**	26% 26% 18%
Kočnice	Prednja elektronska kočnica i stražnja disk kočnica	Prednja elektronska kočnica i stražnja disk kočnica		Prednja elektronska kočnica i stražnja disk kočnica
Gume	Dimenzije: 10" bez zračnice Preporučeni tlak: 44PSI / 3 BAR	Dimenzije: 10" bez zračnice Preporučeni tlak: 44PSI / 3 BAR		Dimenzije: 8,5" sa zračnicom Preporučeni tlak: 50PSI / 3,5 BAR
Maksimalno opterećenje	100 kg 100 kg 100 kg
Vozač Provjerite zakone koji su na snazi u vašoj zemlji
Radna temperatura	-5°C / 40°C -5°C / 40°C -5°C / 40°C
Razina zaštite	IPX4: JE-MO-220008IPX5: JE-MO-220011	IPX4 IPX4
Vrijeme punjenja Oko 5 sati Oko 7 sati Oko 5 sati
Autonomija** do 45km do 40km do 25km

Električni sustav

Nazivna snaga motora	≤ 0.5kW; 500W bez četkica, 28Nm	≤ 0.35kW; 350W bez četkica, 18.9Nm	≤ 0.35kW; 350W bez četkica, 17Nm
Maksimalna snaga motora	≤ 0.7kW; 700W ≤ 0.515kW; 515W	≤ 0.515kW; 515W bez četkica
Zaslon	3,5" LED u boji	3,5" LED u boji	LED u boji
Baterija	48V 9.6Ah 461Wh 36V 10.4Ah 374Wh	36V 7.5Ah 270Wh
Zaštita od niskog napona	35.75V ± 0.5V	30V ± 0.5V	31V ± 1V
Ograničenje struje	18A	18A	18A
Kers	Da	Da	Da
Svjetla	LED prednja i stražnja	LED prednja i stražnja	LED prednja i stražnja
Funkcionalnost	Bluetooth s aplikacijom Bluetooth	s aplikacijom Bluetooth s aplikacijom

Mjere

Neto težina	19.6kg 19.5kg 15kg
Bruto težina	23.4kg 23.3kg 17kg

* Uvijek poštujte prometne propise i propise koji su na snazi u zemlji u kojoj prometujete.
** Podložno varijacijama ovisno o težini vozača, uvjetima na cesti i temperaturi

Opće informacije

	JAF AS JXP
Okvir Aluminij Aluminij
Amortizeri Prednje Prednji i stražnji
Brzina	JE-MO-230002JE-MO-220009
	L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤ 25km/h	L1: Pješak; ≤ 6km/hL2: ≤ 15 km/hL3: ≤ 20 km/hL4: ≤ 25 km/h (maks. brzina) *
Maksimalni nagib**	15% 20%
Kočnice	Prednja elektronska kočnica i stražnja disk kočnica	Prednja i stražnja disk kočnica
Gume	Mjera 8.5" sa zračnom komorom Preporučani tlak 50 psi / 3.5 bar	Dimenzije: 10" bez cijevi
Maksimalno opterećenje	100 kg 120 kg
Vozač Provjerite zakone koji su na snazi u vašoj zemlji
Radna temperatura	-5°C / +50°C -10°C / 45°C
Razina zaštite IPX5	IPX5
Vrijeme punjenja Oko 5 sati Oko 8 sati
Autonomija** do 30km		do 60km

Električni sustav

Nazivna snaga motora	≤ 0,35 kW; 350 W bez četkica, 15 Nm	≤ 0,5 kW; 500 W bez četkica
Maksimalna snaga motora	≤ 0,499 kW; 499 W bez četkica	≤ 0,865 kW; 865 W
Zaslon	LED u boji	LED u boji
Baterija	36V 7.8Ah 280Wh	48V 15Ah 720Wh
Zastita od niskog napona	30 V ± 0,5 V	39 V ± 0,5 V
Ograničenje struje	17 A ± 1 A 21 A ± 0,5 A
Kers	Da	Da
Svjetla	LED prednja i stražnja	LED prednja i stražnja
Funkcionalnost	Da	Da

Mjere

Neto težina	13 kg	25 kg
Bruto težina	15 kg	30 kg

* Uvijek poštujte prometne propise i propise koji su na snazi u zemlji u kojoj prometujete.
** Podložno varijacijama ovisno o težini vozača, uvjetima na cesti i temperaturi

12. Rješavanje problema

Problem Uzrok Riješenje

Motor ne radi Električni problem	postoji kod greške Zatražite tehničku pomoć
Pogonski kotač se neokreće	Problem u kočnicama Podesite kočnice, ako motor je blokiran Provjerite je li kotač dobro	se problem nastavi,zatražite tehničku pomoćzategnut ,provjerite okreće li se kotač bez paljenjavozila.Ako se problem nastavi zatražite tehničkupomoć
Motor se gasi dok radi	Pregrijavanje motora Zaustavite vozilo i pričekajte Prisutnost koda greške Zatražite tehničku pomoć	de ohladi
Nakon punjenja, proizvodse ne pali ili se gasi nakonnekoliko km.	Oštećena baterija Zatražite tehničku pomoć
Baterija se ne puni ili seproizvod ne uključuje	Problemi s vezom Zatražite tehničku pomoćBaterija nije spojena (modeli s uklonjivombaterijom)Baterija je prazna Baterija Napunite baterijuoštećena Problem s tehničku pomoć Zamijenite punjačem	Provjerite je li priključak za napajanjepriključen.do 100% Zatražitepunjač

Tablica kodova grešaka

Model Kod Upute Rješenje
JUC ASJAD AS	E01 Zaštita od prekomjerne struje Isključite vozilo, pričekajte nekoliko minutaprije ponovnog pokretanja vozilaE02 Zaštita od niskog napona Napunite bateriju, ako nije riješeno,zatražite tehničku pomoćE03 Zaštita od prenapona Zatražite tehničku pomoćE04 Kvar motora Zatražite tehničku pomoćE05 Kvar MOS-a upravljačke jedinice Zatražite tehničkupomoćE06 Kvar MOS-a upravljačke jedinice Zatražite tehničkupomoćE07 Greška signala upravljačke jedinice Zatražite tehničkupomoćE08 Zaštita od pregrijavanja Isključite vozilo, pričekajtemekoliko minutaprije ponovnog pokretanja vozila, ako neriješite problem, zatražite tehničkupomoćE09 Neispravnost akceleratora Zatražite tehničkupomoćE10 Kvar senzora ručice kočnice Zatražite tehničkupomoćE11 Kvar sustava rasvjeteZatražite tehničkupomoćE12 Greška u komunikaciji zaslonaZatražite tehničkupomoćE13 Kvar tipke za uključivanjeZatražite tehničkupomoć	E01 Zaštita od prekomjerne struje Isključite vozilo, pričekajte nekoliko minutaprije ponovnog pokretanja vozilaE02 Zaštita od niskog napona Napunite bateriju, ako nije riješeno,zatražite tehničku pomoćE03 Zaštita od prenapona Zatražite tehničku pomoćeE04 Kvar motora Zatražite tehničku pomoćeE05 Kvar MOS-a upravljačke jedinice Zatražite tehničkupomoćE06 Kvar MOS-a upravljačke jedinice Zatražite tehničkupomoćE07 Greška signala upravljačke jedinice Zatražite tehničkupomoćE08 Zaštita od pregrijavanja Isključite vozil, pričekajtemekoliko minutaprije ponovnog pokretanja vozila, ako neriješite problem, zatražite tehničkupomoćE09 Neispravnost akceleratora Zatražite tehničkupomoćeE10 Kvar senzora ručice kočnice Zatražite tehničkupomoćeE11 Kvar sustava rasvjeteZatražite tehničkupomoćeE12 Greška u komunikaciji zaslonaZatražite tehničkupomoćeE13 Kvar tipke za uključivanjeZatražite tehničkupomoće

Model	Kod	Upute Rješenje
JAF SR	E01	Kvar motora Zatražite tehničku pomoć
	E02	Kvar MOS-a upravljačke jedinice Zatražite tehničku pomoć
	E03	Kvar senzora kočnice (isključivanje)	Zatražite tehničku pomoć
	E04	Neispravnost akceleratora Zatražite tehničku pomoć
	E05	Zaštita od niskog napona	Napunite bateriju, ako nije riješeno,zatražite tehničku pomoć
	E06	Greška u komunikaciji zaslona	Zatražite tehničku pomoć
	E07	Zaštita od prekomjerne struje Zatražite tehničku pomoć
	E08	Greška signala upravljačke jedinice Zatražite tehničku pomoć
	E09	Greška \ blokada motora bez četkica	Zatražite tehničku pomoć
Model Kod Problem	Upute
JAF AS	E10	Pogreška u komunikaciji prikaza	Pokazuje mogući prekid komunikacije između prikaza električnog skutera i up-ravljačke jedinice čime se uzrokuje gubitak informacija. Kontrolirajte povezivanje između prikaza i upravljačke jedinice ili zatražite tehničku pomoć.
	E11	Pogreška osjetnika za struju motora	Pokazuje anomaliju u osjetniku za struju motora električnog romobila.Provjerite ožičenje motora ili zatražite tehničku pomoć.
	E14	Pogreška osjetnika akceletarora	Pokazuje anomaliju osjetnika za ubrzanje električnog romobila. Provjerite osjetnik i ožičenje ili zatražite tehničku pomoć.
	E15	Pogreška osjetnika za kočnice	Pokazuje anomaliju u osjetniku kočnica električnog romobila. Provjerite osjetnik i ožičenje ili zatražite tehničku pomoć.
	E16	Pogreška osjetnika motora	Ako se pogreška pojavi pri pokretanju kon-trolirajte da li je ožičenje motora normalno.Ako se pojavi tijekom kočenja, kontrolirajte i zamijenite motor ili kontrolor za rješavanje problema ili zahtijevajte tehničku pomoć.
	E21	Pogreška komunikacije BMS Zatražite tehničku pomoć.
	E50	Pogreška osnovnog voda visokog tlaka	Ako se pogreška pokaže pri pokretanju, kontrolirajte je li napajanje baterije normalno. Ako se pojavi tijekom vožnje bit će potrebno zamijeniti bateriju ili kontrolora za rješavanje problema ili zatražite tehničku pomoć.
	E55	Pogreška visoke temperature upravljačke jedinice	Ako je temperatura kontrolora previsoka, ugasite vozilo i pustite da se ohladi prije njegovog ponovnog pokretanja. Ako se pogreška pokaže prigodom pokretanja, po-trebno je zamijeniti kontrolora za rješavanje problema.
Model Kod Problem	Upute
JXP	4 Pogreška kratkog spoja		Pokazuje kratki spoj u strujnom ožičenju električnog romobila. Provjerite ožičenje, zahtijevajte tehničku pomoć.
	6 Napon	5V prenizak Zatražite tehničku pomoć.
	10 Pogreška u komunikaciji prikaza		Pokazuje mogući prekid komunikacije između prikaza električnog skutera i upravljačke jedinice čime se uzrokuje gubitak informacija.Kontrolirajte povezivanje između prikaza i upravljačke jedinice ili zatražite tehničku pomoć.
	11/12/13 Pogreška osjetnika za struju motora		Pokazuje anomaliju u osjetniku za struju motora električnog romobila. Provjerite ožičenje motora ili zatražite tehničku pomoć.
	14 Pogreška osjetnika akceletarora		Pokazuje anomaliju u osjetniku za ubrzanje električnog romobila. Provjerite osjetnik i ožičenje ili zatražite tehničku pomoć.
	15 Pogreška osjetnika za kočnice		Pokazuje anomaliju u osjetniku kočnica električnog romobila. Provjerite osjetnik i ožičenje ili zatražite tehničku pomoć.
	16/17/18	Pogreška osjetnika motora	Ako se pogreška pojavi pri pokretanju kontrolirajte da li je ožičenje motora normalno. Ako se pojavi tijekom kočenja, kontrolirajte i zamijenite motor ili kontrolor za za rješavanje problema ili zahtijevajte tehničku pomoć.
	21 Pogreška komunikacije BMS Zatražite tehničku pomoć.
	50 Pogreška osnovnog voda visokog tlaka		Ako se pogreška pokaže pri pokretanju, kontrolirajte je li napajanje baterije normalno. Ako se pojavi tijekom vožnje bit će potrebno zamijeniti bateriju ili kontrolora za rješavanje problema ili zatražite tehničku pomoć.
	53Pogreška preopterećenja sustava.		Pokazuje preopterećenje sustava električnog romobila, zahtijevajte tehničku pomoć.
	55	Pogreška visoke temperature upravljačke jedinice	Ako je temperatura kontrolora previsoka, ugasite vozilo i pustite da se ohladi prije njegovog ponovnog pokretanja. Ako se pogreška pokaže prigodom pokretanja, potrebno je zamijeniti kontrolora za rješavanje problema.
	58Alarm	za visoku temperaturu baterije	Ako je temperatura baterije previsoka, ugasite vozilo i ostavite ga da se ohladi prije njegovog ponovnog pokretanja.

13. Odgovornost i opći uvjeti jamstva

Vozač preuzima sve rizike povezane s nekorištenjem kacige i druge zaštitne opreme. Vozač je obvezan pridržavati se važećih lokalnih propisa koji se odnose na:

1. minimalnu dob dopuštenu za vozača,
2. ograničenja za tip vozača koji mogu da koriste proizvod
3. na sve ostale regulatorne aspekte

Vozač je, također, obvezan održavati proizvod čistim i u savršenom stanju učinkovitosti i održavanja, marljivo provoditi sigurnosne provjere za koje je odgovoran kao što je opisano u prethodnim odjeljcima, ne remetiti proizvod ni na koji način i čuvati svu dokumentaciju vezanu uz održavanje.

• proizvod koristi nepropisno ili nije u skladu s uputama u uputama za uporabu;
• proizvod, nakon kupnje, izmijenjen ili neovlašteno u svim ili nekim njegovim komponentama.

U slučaju kvara proizvoda iz razloga koji se ne mogu pripisati nepravilnom ponašanju vozača, obratite se centru za podršku ili posjetite stranicu www.jeepurbanemobility.com/en

Svi kvarovi ili kvarovi uzrokovani slučajnim događajima i/ili koji se mogu pripisati odgovornosti klijenta ili uporabom proizvoda koja nije sukladna njegovom namjenom i/ili kako je navedeno u dokumentaciji uvijek su isključeni iz opsega Pravnog jamstva Proizvoda, tehnike priključene na proizvod, ili zbog neuspjeha podešavanja mehaničkih dijelova, prirodnog trošenja potrošnog materijala ili uzrokovanog pogreškama pri sklapanju, nedostatkom održavanja i/ili uporabom istih koji nisu sukladni uputama.

Na primjer, sljedeće se treba smatrati izuzetima iz Pravnog jamstva koje se odnosi na proizvode:

• uzrokovana udarcima, slučajnim padovima ili sudarima, probodima;
• uzrokovana upotrebom, izlaganjem ili skladištenjem u neprikladnom okruženju (npr.: prisutnost kiše i/ili blata, izloženost vlazi ili pretjeranoj toplini, kontakt s pijeskom ili drugim tvarima)
• oštećenja nastala usljed nepodešavanja za stavljanje na put i/ili održavanje mehaničkih dijelova, mehaničkih disk kočnica, upravljača, guma itd.; pogrešno postavljanje i/ili nepravilno postavljanje dijelova i/ili komponenti
• prirodno trošenje potrošnih materijala: mehaničke disk kočnice (npr.: jastučići, čeljusti, disk, sajle), gume, oslonci za noge, brtve, ležajevi, LED svjetla i žarulje, postolje, ručke, blatobrani, gumeni dijelovi (podnožje), kabelski snopovi konektora, prednje ploče i naljepnice itd.;
• nepravilno održavanje i/ili nepravilna uporaba baterije proizvoda;
• neovlašteno diranje i/ili nametanje dijelova proizvoda;
• neispravno ili neadekvatno održavanje ili modifikacija proizvoda;
• korištenje proizvoda (npr.: prekomjerno opterećenje, korištenje u natjecanjima i/ili za iznajmljivanje ili komercijalne aktivnosti iznajmljivanja);
• održavanje, popravke i/ili tehničke intervencije na Proizvodu koje provode neovlaštene treće strane;
• oštećenje Proizvoda prouzrokovano transportom, ako ga izvrši Kupac;
• i/ili kvarovi koji proizlaze iz uporabe neoriginalnih rezervnih dijelova.

Pozivamo vas da pogledate najnoviju verziju jamstvenih uvjeta dostupnih na stranici www.jeepurbanemobility.com/en/support/

PAŽNJA

Obrada električnog ili elektroničkog uređaja na kraju njegovog životnog vijeka (primjenjivo u svim zemljama Europske unije i drugim europskim sustavima s posebnim sustavima za prikupljanje)

Konkretno, potrošači su obvezni ne odlagati WEEE kao komunalni otpad, već moraju sudjelovati u odvojenom prikupljanju ove vrste otpada na dva načina dostave:

• Općinskim sabirnim centrima (također zvanim Eko-parcele, ekološki otoci), izravno ili preko sabirnih službi komunalnih poduzeća, gdje su one.
• Na prodajnim mjestima nove električne i elektroničke opreme.

Ovdje možete besplatno isporučiti vrlo male OEEO proizvode (s najdužom stranicom manjom od 25 cm), dok se veći mogu isporučiti 1 prema 1, odnosno isporukom starog proizvoda pri kupnji novog jednakih funkcija.

Nadalje, metoda 1 na 1 uvijek je zajamčena prigodom kupnje novog EEE od strane potrošača, bez obzira na veličinu WEEE.

U slučaju nezakonitog odlaganja električne ili elektroničke opreme mogu se primijeniti kazne predviđene važećim zakonodavstvom o zaštiti okoliša.

Ako OEEO sadrži baterije ili akumulatore, oni se moraju ukloniti i podvrgnuti posebnom diferenciranom prikupljanju.

PAŽNJA

Postupanje s istrošenim baterijama (primjenjivo u svim zemljama Europske unije i drugim europskim sustavima s posebnim sustavima za prikupljanje)
