Tip de produs	Trotinetă electrică
Marcă	Jeep
Model	JAF Safe Ride (JAF SR / JAF AS)
Utilizare	Utilizare recreațională, un singur conducător
Greutate maximă suportată	100 kg
Vârstă minimă conducător	14 ani (conform reglementărilor locale)
Vârstă maximă conducător	65 ani
Înălțime conducător	120 cm până la 200 cm
Viteză maximă	20 km/h (JAF SR) / 25 km/h (JAF AS)
Moduri de viteză	Pieton (≤6 km/h), ECO, Drive, Sport
Autonomie maximă**	Până la 25 km (SR) / 30 km (AS)
Baterie	Litiu-ion 36V 7.5Ah (SR) / 7.8Ah (AS)
Timp de încărcare	Aproximativ 5 ore
Încărcător	42V 1.5A (specific modelului)
Motor	350W nominal, fără perii
Frâne	Frână electrică față și frână cu disc spate
Anvelope	8.5 inci cu cameră de aer, presiune 50 PSI / 3.5 bari
Suspensie	Față (furcă suspendată)
Iluminare	Faruri LED față și spate
Indicatoare de direcție	Da (conform modelului)
Conectivitate	Bluetooth cu aplicația Jeep e-mobility
Nivel de protecție	IPX4 (SR) / IPX5 (AS)
Temperatură de funcționare	-5°C până la 40°C (SR) / -5°C până la 50°C (AS)
Pliere	Da, cu cârlig de blocare

Întrebări frecvente - JAF Safe Ride JEEP

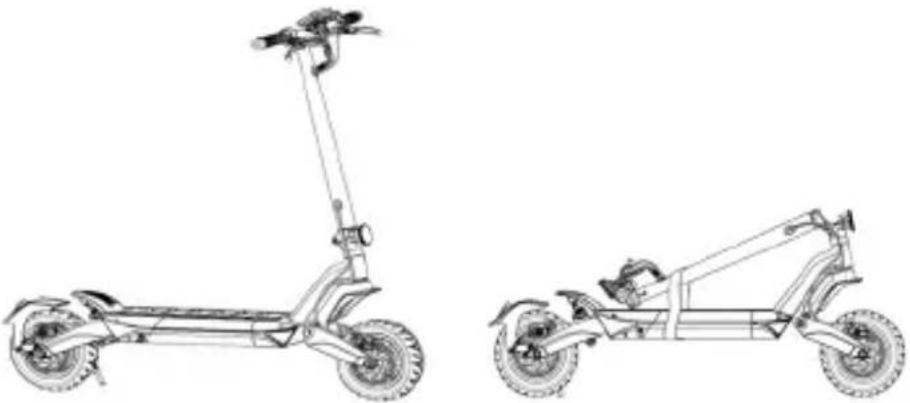

Cum să pliezi și să transporti trotineta?

Asigurați-vă că trotineta este oprită. Pentru modelele JAF SR și JAF AS, țineți tija ghidonului cu o mână, trageți pârghia de deblocare rapidă, pliați tija spre platformă și agățați-o. După pliere, ridicați ținând ferm ghidonul. Pentru transport, utilizați cârligul de transport furnizat, dacă este disponibil.

Care este procedura de încărcare a bateriei?

Deschideți suportul și opriți trotineta. Conectați încărcătorul furnizat (42V 1.5A) la portul de încărcare situat pe șasiu. Timpul de încărcare este de aproximativ 5 ore. Nu încărcați niciodată nesupravegheat și nu utilizați alt încărcător. Lăsați să se răcească 1 oră după utilizare înainte de reîncărcare. Reîncărcați complet după fiecare utilizare pentru a prelungi durata de viață a bateriei cu litiu-ion.

Ce să fac dacă bateria nu se încarcă sau trotineta nu pornește?

Verificați mai întâi dacă încărcătorul este conectat corect și dacă priza funcționează. Dacă bateria este descărcată, încărcați-o la 100%. Dacă problema persistă, poate fi vorba de o problemă de conexiune sau de o baterie deteriorată. În acest caz, contactați serviciul de asistență tehnică. Nu încercați să dezasamblați bateria singur.

Care sunt codurile de eroare comune și cum să le rezolv?

Codurile de eroare se afișează pe ecran. De exemplu: E01 (protecție suprasarcină): opriți și așteptați câteva minute. E02 (tensiune scăzută): reîncărcați bateria. E05 (MOS defect): solicitați asistență tehnică. Consultați tabelul complet din manual pentru fiecare cod. În caz de îndoială, contactați serviciul de asistență.

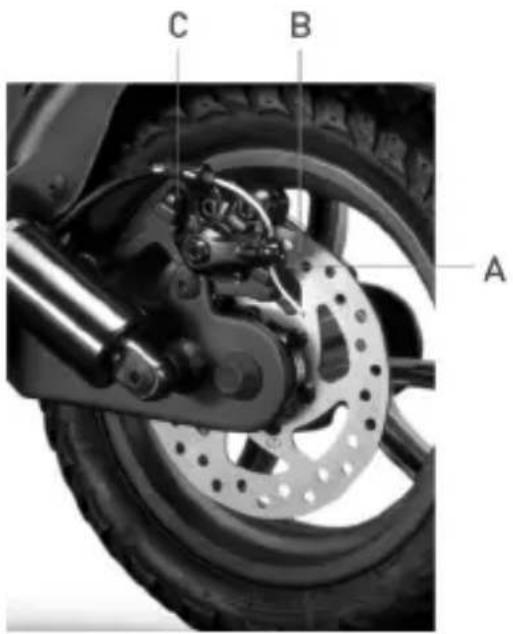

Cum să reglezi frânele?

Folosiți o cheie Allen pentru a slăbi șurubul (A) de pe pârghia de frână. Reglați tensiunea cablului deplasându-l în sus (mai întins) sau în jos (mai slăbit). Apoi strângeți șurubul. Verificați alinierea etrierului cu discul folosind șuruburile (B) și (C). O frână reglată corect este esențială pentru siguranță.

Pot folosi trotineta pe ploaie?

Nivelul de protecție este IPX4 (JAF SR) sau IPX5 (JAF AS), care rezistă la stropiri, dar nu la imersie. Nu este recomandat să circulați pe ploaie, deoarece apa poate deteriora bateria și componentele electronice. Pe drum umed, distanța de frânare crește și aderența scade. Conduceți cu prudență.

Care este autonomia reală și de ce depinde?

Autonomia maximă anunțată este de până la 25 km (SR) sau 30 km (AS), dar variază în funcție de mai mulți factori: greutatea utilizatorului, terenul (drum neted vs dealuri), temperatura exterioară, stilul de condus (accelerațiile frecvente reduc autonomia) și presiunea anvelopelor. Un condus lin și o presiune corectă optimizează autonomia.

Cum să cureți și să întreții trotineta?

Folosiți o cârpă umedă pentru pete și un săpun blând dacă este necesar. Nu folosiți niciodată alcool, benzină sau solvenți. Nu spălați cu jet de apă de înaltă presiune. Verificați regulat strângerea șuruburilor, uzura anvelopelor (tăieturi, presiune), starea frânelor și a cablurilor. Depozitați-o într-un loc uscat și răcoros. Pentru orice reparație, contactați serviciul de asistență.

Ce echipamente de siguranță sunt recomandate?

Purtați întotdeauna o cască, genunchiere și cotiere. Manualul recomandă, de asemenea, o vestă reflectorizantă pentru vizibilitate. Înainte de fiecare utilizare, verificați frânele, presiunea anvelopelor și iluminarea. Respectați Codul rutier și nu depășiți limitele de greutate și vârstă.

Cum se configurează aplicația Jeep e-mobility?

Descărcați aplicația 'Jeep e-mobility' din magazinul dvs. Activați Bluetooth-ul smartphone-ului. Porniți trotineta și deschideți aplicația. Urmați instrucțiunile de pe ecran pentru a asocia dispozitivele. Aplicația permite controlul vitezei, nivelului bateriei și accesul la setări. Nu o utilizați în timp ce conduceți.

MANUAL DE UTILIZARE JAF Safe Ride JEEP

Acest manual este valabil pentru următoarele trotinete electrice:

JUC AS / JAD AS / JAF SR JAF AS / JXP

Manual de utilizare JE-MO-000001 rev. 2

Cuprins

1. Instructiuni de siguranță
2. Conținutul pachetului și modul de asamblare
3. Prezentarea produsului
4. Încărcarea bateriei

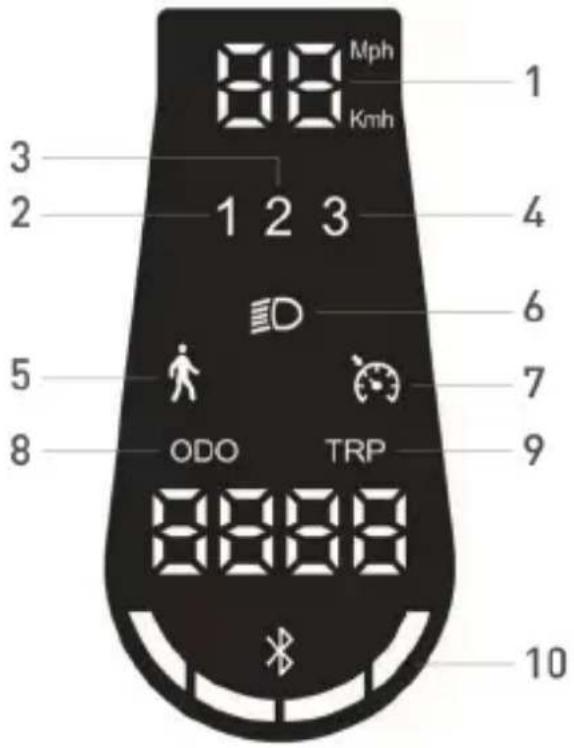

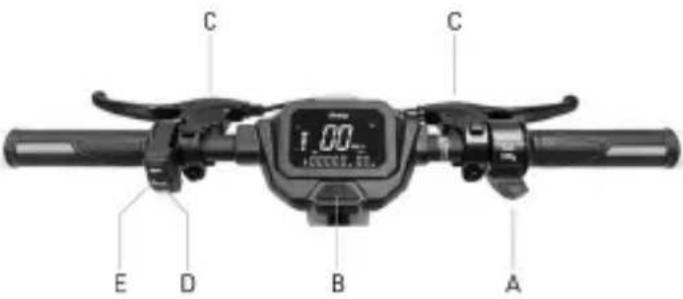

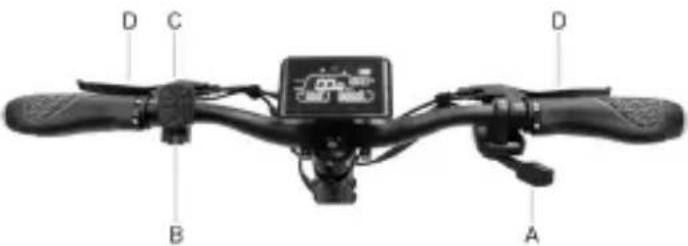

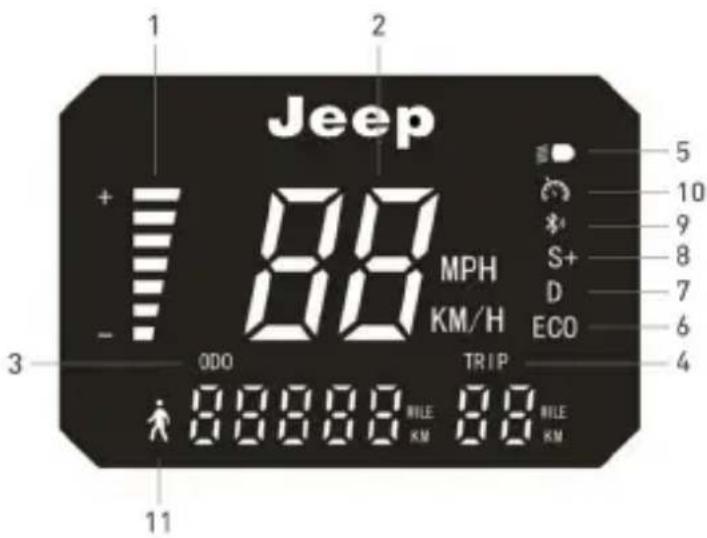

5. Informații cu privire la comenzi/Panou de control
6. Ghid rapid

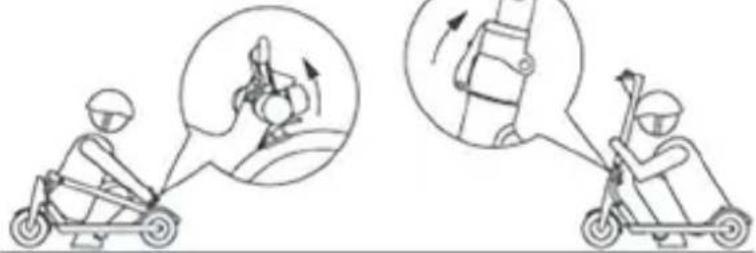

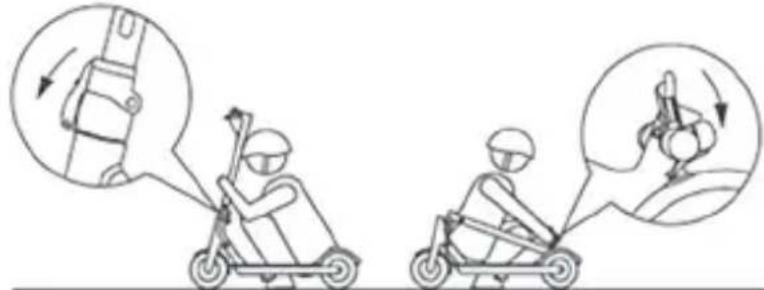

7. Îndoiti și transportați
8. Autonomie și performanță
9. Depozitare, întreținere și curățare
10. Configurare aplicatie
11. Fişa tehnică
12. Probleme și soluții
13. Condiții generale de răspundere și garanție
14. Informații privind eliminarea

Traducerea instructiunilor originale

Vă multumim că ați ales acest produs.

Pentru informații, suport tehnic, asistență și pentru a consulta condițiile generale de garanție, vă rugăm să contactați dealerul dumneavoastră sau să vizitați www.jeepurbanemobility.com/en

1. Instructiuni de siguranță

IMPORTANT! Citiți și urmați cu atenție următoarele instrucțiuni înainte de a utiliză produsul. Păstrați acest manual pentru consultări ulterioare sau pentru utilizatoriți noi.

Acordați-vă suficient timp pentru a învăța elementele de bază pentru utilizare pentru a evita eventualele incidente grave care ar putea avea loc în primele luni. Pentru a obține asistență adecvată cu privire la modul de utilizare corectă a produsului sau pentru a fi îndrumat către o organizație de formare corespunzătoare, contactați distribuitorul dumneavoastră.

Societatea își declină orice responsabilitate directă sau indirectă care decurge din utilizarea greșită a produsului, nerespectarea atât a legislației rutiere, cât și a instrucțiunilor din acest manual, a accidentelor și a litigiilor cauzate de nerespectarea reglementărilor și ca urmare a acțiunilor ilegale.

Acest produs este destinat utilizării în scopuri recreative, pentru a fi folosit de o singură persoană și nu pentru transportul de pasageri, deci nu poate fi utilizat de mai multe persoane în același timp.

Nu modificati în niciun fel scopul utilizării vehiculului, acest produs nu este potrivit pentru cascadorii, competiții, transportul de obiecte, tractarea altor vehicule sau atașuri.

Trotineta electrică trebuie utilizată cu prudență, respectând întotdeauna regulile impuse de Codul Rutier al țării în care este utilizată, pentru a evita pericolele și pentru a avea grijă maximă de sine și de ceilalți.

ATENTIE

Cerințe orientative privind proiectarea vehiculelor:

Model trotinetă electrică	JUC AS	JAD AS	JAF SR	JAF AS	JXP
Cod produs	JE-MO-220008JE-MO-220011	JE-MO-220006JE-MO-220007	JE-MO-220010 JE	JE-MO-230002 JE	MO-220009
Greutate MIN (Kg) 30 30 30 30	30
Greutate MAX (Kg) 100 100 100	100 100 100
*Vârsta MIN 14 14 14 14 14
*Vârsta MAX 65 65 65 65 65
Înălțime (cm) MIN 120 120 120	120 120
Înălțime (cm) MAX 200 200 200	200 200

* Înainte de a utiliza produsul, verificați și respectați reglementările locale în vigoare în ceea ce privește vârsta minimă permisă pentru șofer, restricțiile privind tipul de șoferi care pot utiliza produsul și utilizarea produsului în sine.

Nivelul de presiune sonoră (zgomot) de emisie ponderat A la urechea conducătorului este sub 70 dB(A).

Forma grafică a avertismentelor de siguranță

Pentru a identifica mesajele de siguranță din acest manual, vor fi utilizate următoarele simboluri grafice de semnalizare. Acestea au funcția de a atrage atenția cititorului/utilizatorului în scopul utilizării corecte și sigure a produsului.

ATENTIE

Fiți foarte atenți

Evidențiază regulile de respectat pentru evitarea deteriorării produsului și/sau pentru prevenirea apariției unor situații periculoase.

PERICOL

Riscuri reziduale

Evidențiază prezența pericolelor care provoacă riscuri reziduale și cărora utilizatorul trebuie să le acorde atenție pentru a evita producerea de răniri sau pagube materiale.

Este important să țineți cont de faptul că atunci când vă aflați într-un loc public sau pe stradă, chiar dacă respectați acest manual ad literam, nu sunteți protejat complet împotriva leziunilor cauzate de nerespectarea sau acțiunile necorespunzătoare întreprinse cu alte vehicule, obstacole sau persoane. Utilizarea greșită a produsului sau nerespectarea instrucțiunilor din acest manual poate cauza daune grave.

Acest produs este un vehicul electric. Cu cât conduceți mai repede, cu atât distanța de frânare se prelungește. Frânarea de urgență pe drumurile alunecoase, noroioase, umede sau înghețate poate duce la derapajul roților și la pierderea echilibrului. Trebuie menținută o viteză adecvată și o distanță de siguranță față de alte vehicule sau pietoni. Fiți foarte atenți când conduceți pe drumuri pe care nu le cunoașteți. Nu deschideți suportul când utilizați produsul, întrucât există un risc de rănire corporală gravă și de deteriorare a produsului.

ATENTIE

un risc de rănire corporală gravă și de deteriorare a produsului.

Pe un carosabil umed, distanța de frânare crește și aderența scade semnificativ față de carosabilele uscate! Conduceți cu foarte mare atenție, respectând distanța!

Pentru siguranța dumneavoastră, purtați întotdeauna: cască, genunchiere și cotiere pentru a vă proteja de căderi și răniri în timp ce conduceți trotineta. Când împrumutați produsul, solicitați conducătorului să folosească echipamentul de siguranță și explicați-i cum să manevreze vehiculul. Pentru a evita rănirea, nu împrumutați produsul persoanelor care nu știu să-l folosească. Purtați întotdeauna încălțăminte înainte de a începe să utilizați produsul.

Copiii nu trebuie să se joace cu trotineta sau cu oricare dintre componentele acesteia și nici nu trebuie să li se permită să o curete sau să o întrețină.

Când conduceți produsul, aveți grijă să nu speriați copiii și pietonii. Când treceți prin spatele lor, avertizați-i folosind claxonul și încetiniți până la viteza minimă de 6 km/h.

ATENTIE

Informații referitoare la frecvență:

Banda de frecvență de funcționare a dispozitivului Bluetooth® este cuprinsă între 2,4000 GHz și 2,4835 GHz. Puterea maximă a frecventelor radio transmisă în benzile de frecvență este de 100mW.

Instrucțiuni și avertismente privind modul de conducere

Condiții Utilizare adecvată/prevăzută Utilizare necorespunzătoare
Conducători Unul Più persone, con bambini o animali.
Echipament de siguranță	Cască, genunchiere, cotiere, jachetă reflectorizantă.	Nessun equipaggiamento.
Verificare înainte de conducere	Înainte de fiecare utilizare, verificați frânele și uzura acestora, verificați presiunea din pneuri (a se vedea valoarea recomandată pe partea pneurilor), uzura roților, accelerația, indicatoarele, luminile și starea de încărcare a bateriei.Dacă sunt detectate zgomote sau anomalii neobișnuite, nu utilizați produsul și contactați dealer-ul sau Serviciul de Asistență Tehnică Autorizat.	Non controllare mai il prodotto prima della guida.
	Dacă sunt detectate zgomote sau anomalii neobișnuite, nu utilizați produsul și contactați dealer-ul sau Serviciul de Asistență Tehnică Autorizat.	Utilizzare il prodotto in presenza di rumori e anomalie.
Mergeți împingând produsul	Nu accelerrați. Apăsați acceleratorul.Împingeți în timp ce mergeți pe trecerile de pietoniÎn zonele pietonale, fără regim pietonal (6 km/h) Conduceți vehiculul în zonele pietonale dacă nu este echipat cu modul pietonal (6 km/h).In zone aglomerate. Conduceți vehiculul în zonele aglomerate.	Conduceți vehiculul pe trecerile de pietoni.
Din poziția oprit	Persoana care conduce acest produs trebuie să poată pune cu ușurință ambele picioare pe sol, ținând ghidonul la înălțimea corectă.	Nu poate menține drept și în echilibru produsul.Așezați-vă pe produs când funcționează sau este oprit.
Conduceți în condiții normale	Nu atârnați de ghidon obiecte. Obiectele care atâmă de ghidon cauzează instabilitate și pot crea dificultăți la realizarea manevrelor.
	Conduceți cu ambele mâini pe ghidon. Conduceți cu o mână sau fără să folosiți mâinile.Nu utilizati dispozitive precum telefoane, smart-watch, căști, dispozitive de ascultat muzică.
	Conduceți cu ambele picioare așezate confortabil și în siguranță peste suport.	Conduceți cu unul sau cu ambele picioare în afara suportului pentru picioare.Este interzisă poziționarea și concentra-rea greutății pe apărătoarea de protecție din spate.
	Conduceți folosind casca și echipamentul de protecție.	Conduceți fără cască și echipament de protecție.
	Circulați pe drumuri ușor accesibile, netede și compacte, evitați zonele cu trafic intens sau zonele aglomerate:de exemplu, piste dedicate pentru biciclete, suprafețe pavate netede.Respectați reglementările locale în vigoare și codul rutier.	Conduceți pe autostrade, drumuri pe distanțe lungi.Conduceți pe drumuri aglomerate.Conduceți pe trotuar.Conduceți în zonele aglomerate.Conduceți pe străzile foarte accidentate.Conduceți în apropiere de: râpe, zone abrupte, porturi, mare, lacuri și râuri.Nu respectați reglementările în vigoare și codul rutier.Nu respectați reglementările în vigoare și codul rutier.
	Priviți întotdeauna în față și fiți atenți la toate obstacolele, vehiculele și pietonii din apropiere.	Vă distrageți atenția în timpul conducerii.
	Schimbați direcția, asigurându-vă că sunteți văzuți, în timp ce adaptați viteza.În orice caz, anticipați traiectoria și adaptați-vă viteza, respectând codul rutier și pe cei mai vulnerabili.Utilizați întotdeauna indicatoarele de direcție dacă sunt prevăzute pe produs.	Schimbați direcția brusc și la viteză ridicată, fără să vă asigurați că sunteți văzuți.Frânarea și virajul în același timp fac vehiculul instabil.Nu folosiți semnalizatorul de schimbare a direcției.
	Încetiniti în prezența pietonilor. Accelerați sau mențineți viteza în prezența pietonilor.Utilizați modul pietonal în zonele pietonale (6 Km/h).Făceți-vă simțită prezența prin folosirea claxonului.	Conduceți fără să utilizati modul pietonal în zonele pietonale (6 Km/h).Nu avertizați folosind claxonul.
Condiții de drum denivelate: denivelări/ gradiente/suprafete rutiere denivelate	Conduceți cu viteză moderată. Conduceți cu viteză Îndoiti ușor genunchii pentru o mai bună absorbție a șocurilor atunci când traversați o suprafață neuniformă.	ridicată.Accelerați peste denivelări și hopuri, coborâți pe trepte, săriți peste obstacole, treceți peste borduri, conduceți rigid.
Condiții Utilizare adecu vata/prevăzută Utilizare necorespunzătoare
Comportament: în curbă, la coborâre, în prezența obstacolelor, a vehiculelor și a pie-tonilor în apropiere	Păstrați o distanță de siguranță. Non rispettare la dianza di sicurezza.Nu accelerați.Frânați și încetiniți.Conduceți cu viteză moderată și frânați într-un mod sigur.Fiți atenți la uși și la alte obstacole înalte. Passare	Accelerare.Guida ad alta velocità, frenare improv-visamente.sotto ostacoli în altezza.
Condiții de vizibilitate	Conduceți numai dacă există suficientă lumină pentru a conduce în siguranță. În cazul conduc-erii în condiții de luminozitate nefavorabile (după o jumătate de oră de la apusul soarelui, pe toată perioada cât este întuneric și, de asemenea, în timpul zilei, în cazul în care condițiile atmos-ferice împiedică vizibilitatea drumului, dacă treceți prin tuneluri), amintiți-vă să aprindeți luminile trotinetei și să purtați o vestă sau bretele reflectorizante.	Conduceți în condiții de iluminare nefa-vorabilă cu luminile stinse și fără utilizarea unei veste reflectorizante sau a unor bretele reflectorizante.
Condiții meteorologice	Conduceți în condiții meteorologice optime (fără ploaie).	Conduceți în condiții meteorologice nefavorabile:pe ploaie, când ninge, când este gheată sau noroi pe șosea, pe vânt puternic, pe ceață.
Parcați	În zone specifice, fără a împiedica circulația vehiculelor și a pietonilor.Pe suprafețe netede, asigurându-vă de stabili-tatea produsului.Opriți produsul și folosiți întotdeauna un dispozitiv antifurt.Utilizați cricul furnizat.	Oriunde, blocând circulația vehiculelor și a pietonilor.Pe suprafețe neuniforme și fără a asigura stabilitatea.Lăsați produsul pornit, nesupravegheat, fără un dispozitiv antifurt.
Practicați sporturi extreme/cascadorii	NU DA.	Conduceți în apropiere de: râpe, zone abrupte, porturi, mare, lacuri și râuri.Conduceți în bălți.Faceți întrecere cu alte vehicule.
Supuneți produsul la impacturi puternice	NU DA.	săriți peste lucruri sau persoane, de pe scări sau de la înălțime.

Ce să faceți după o cădere:

Verificați dacă maneta de accelerație funcționează corect. Pentru a face acest lucru, accelerați și decelerați de mai multe ori.

Verificați întotdeauna dacă frânele funcționează corect. Pentru a face acest lucru, coborâți din vehicul și împingeți-l înainte și frânați pentru a vă asigura că răspunde la comenzi.

Verificați dacă toate componentele vehiculului sunt la locul lor și fixate bine.

Verificați uzura și presiunea anvelopelor (a se vedea partea laterală a anvelopei pentru valoarea recomandată). Verificați uzura frânelor și a cablurilor.

PERICOL

Frânele pot deveni fierbinti în timpul utilizării. Nu le atingeti după utilizare.

2. Conținutul pachetului și modul de asamblare

Produs asamblat; ghidonul se va instala cu şuruburile corespunzătoare conținute în pachet.

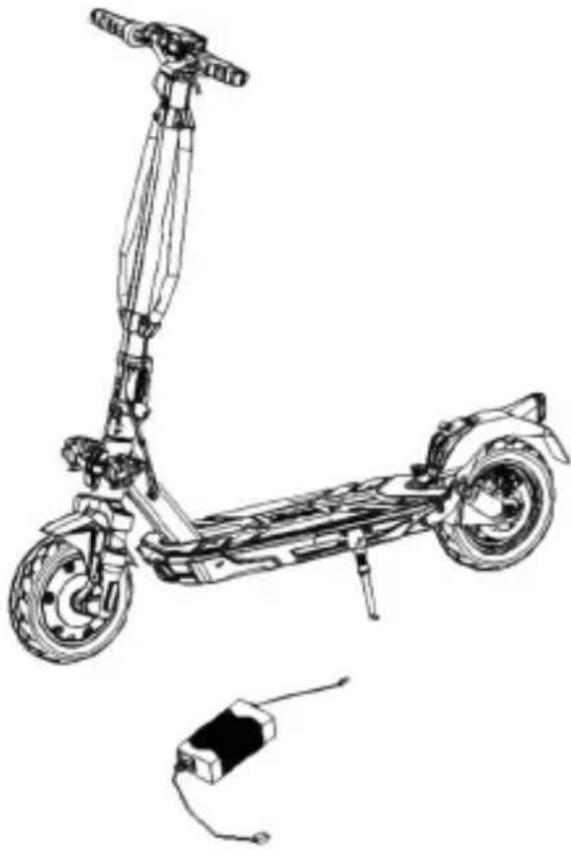

Model Imagine	de referință în ambalaj Indicații
JUC ASJAD AS		1x Cheie Allen1x Încărcător de baterii4x Șuruburi pentru ghidon1x Cameră interioară1x Placă de acoperire a firelor1x Cârlig de transport 1x Adaptor pentru umflarea anvelopelor1x Semnal sonor electronic (doar JE-MO-220008)	1. Ridicați coloana de direcție și introduceți ghidonul, având grijă să nu deteriorați soneria (buzz-er) și să nu striviți cablurile.2. Ridicați coloana de direcție și introduceți ghidonul, având grijă să nu prindeți cablurile.3. Instalați cărligul (vezi foto) apropiindu-l de tijă și asigurându-vă că se potrivește cu găurile; apoi introduceți șuruburile.4. Introduceți șurubul din exterior în orificiul situat sub panoul de control.5. Strângeți șuruburile.6. Apropiați placa de plastic și faceți-o să se potrivească ( a se vedea fotografia)
JAF SRJAF AS		1x Cheie Allen1x Încărcător de baterii4x Șuruburi pentru ghidon1x Cameră interioară1x Adaptor pentru umflarea anvelopelor	Introduceți cele 4 șuruburi cu mâna fără a le strânge, apoi folosiți cheia hexagonală furnizată pentru a le strânge și pentru a fixa ghidonul.
JXP		4x Șuruburi pentru ghidon1x Cheie Allen1x încărcător de baterie1x Curea de transport	Introduceți cele 4 șuruburi cu mâna fără a le strânge, apoi folosiți cheia hexagonală furnizată pentru a le strânge și pentru a fixa ghidonul.

Etape:

JUC AS / JAD AS:

• Deschideți pachetul și îndepărtați ambalajul superior.
• Ridicati coloana și introduceți ghidonul, având grijă să nu deteriorați claxonul (cu excepția JE-MO-220008*) și având grijă să nu striviți cablurile.
• Fixati coloana prin plierea manetei de blocare.
• Pozitionați cârligul pe partea interioară a coloanei și introduceți cele 2 şuruburi (cu cap redus) fără a le strânge.
• Introduceți şurubul (cap redus) în prima gaură de pe partea opusă a coloanei.
• Strângeti cele 3 şuruburi introduse anterior.
• Asezați placa de acoperire a șurubului între gaura rămasă și capacul ecranului, introduceți șurubul (cu cap mare) și strângeti-I suficient pentru a nu deteriora placa.
• Scoateți produsul din ambalaj, deschideți cricul și verificați stabilitatea produsului.
• Verificați presiunea din anvelope (pentru valoarea recomandată, consultați partea laterală a anvelopei).

*JUC AS (JE-MO-220008) – semnal sonor

Semnal sonor electronic (dacă este cazul)

Port de încărcare USB

(partea inferioară, sub protecția din cauciuc)

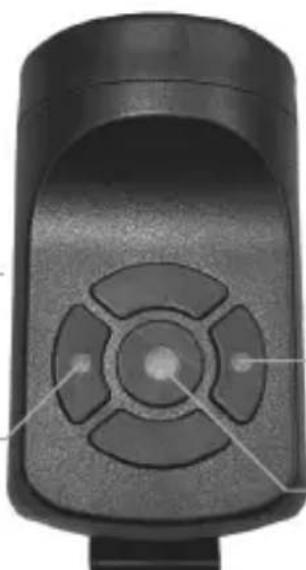

Buton stânga:

Apăsați lung butonul pentru a activa modul antifurt.

Apăsați lung butonul pentru a dezactiva modul antifurt.

• Apăsați pentru a claxona.
• Apăsați de două ori rapid pentru a schimba sunetul claxonului.

Încărcarea dispozitivului: Conectați cablul USB în portul de încărcare (partea de jos).

JAF SR / JAF AS

• Deschideți pachetul și îndepărtați ambalajul superior.
• Ridicati și fixați coloana de directie prin plierea manetei mecanismului de blocare.
• Conectați cablul de alimentare al afișajului la cablajul principal (dacă este necesar).
• Montați ghidonul pe coloana de direcție, acordând atenție cablurilor, introduceti cele 4 șuruburi și strângeti-le cu ajutorul cheii hexagonale.
• Scoateți produsul din ambalaj.
• Deschideti cricul și verificați stabilitatea produsului.
• Reglați mecanismul de blocare a coloanei de direcție** (dacă este necesar).
• Verificați presiunea din anvelope (pentru valoarea recomandată, consultați partea laterală a anvelopei).

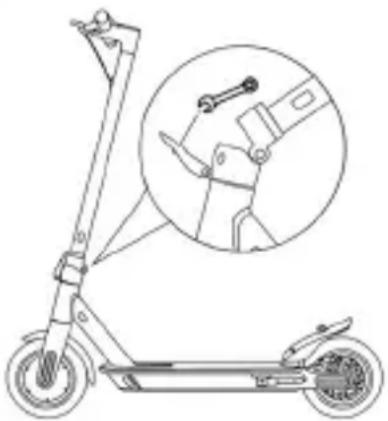

\*Stabilitatea coloanei de directie – JAF

JAF SRJAF AS

În interiorul mecanismului de blocare se află un șurub hexagonal. Dacă tija ghidonului se simte instabilă după pliere, reglați șurubul mecanismului, înșurubându-l sau scoțându-l suficient pentru a crește stabilitatea coloanei de direcție.

JXP

• Deschideți pachetul și îndepărtați ambalajul superior.
• Ridicati și fixați coloana de direcție prin rotirea în sensul acelor de ceasornic a șurubului mecanismului de blocare.
• Conectați cablul de alimentare al afișajului la cablajul principal (dacă este necesar).
• Montați ghidonul pe coloana de direcție, acordând atenție cablurilor, introduceti cele 4 șuruburi și strângeti-le cu ajutorul cheii hexagonale.
• Scoateți produsul din ambalaj.
• Deschideti cricul și verificati stabilitatea produsului.
• Verificați stabilitatea coloanei de direcție și, dacă este necesar, strângeți șurubul corespunzător al mecanismului de blocare.
• Verificați presiunea din anvelope (pentru valoarea recomandată, consultați partea laterală a anvelopei).

Asamblati corect produsul. În cazul în care, în timpul asamblării, observați eventuale defecte de fabricație, etape reclare sau dificultăți la montajul propriu-zis sau la reglaje, nu conduceți vehiculul și contactați dealerul dumneavoastră sau vizitați site-ul www.jeepurbanemobility.com/en pentru a primi asistență tehnică.

Nu utilizati accesorii și/sau piese suplimentare care nu sunt aprobate de producător.

Piesele din plastic (inclusiv materialele de ambalare) și piesele mici nu trebuie lăsate la îndemâna copiilor întrucât pot provoca sufocare.

Este interzisă modificarea sau transformarea produsului ori a pieselor acestuia în orice mod. Acest lucru ar putea duce la afectarea eficienței și structurii produsului și poate cauza deteriorarea acestuia. Îndepărtați toate marginile ascuțite provocate de utilizarea necorespunzătoare, ruperea sau deteriorarea produsului. Dacă detectați defecte de fabrică, zgomote neobișnuite sau orice alte anomalii, nu conduceți vehiculul și contactați dealerul dumneavoastră sau vizitați

www.jeepurbanemobility.com/en pentru asistență tehnică.

3. Prezentarea produsului

În interesul dezvoltării tehnologice continue, producătorul își rezervă dreptul de a modifica produsul fără notificare prealabilă, fără a actualiza automat acest manual.

Pentru informații și pentru consultarea revizuirilor acestui manual, vizitați site-ul www.jeepurbanemobility.com/en

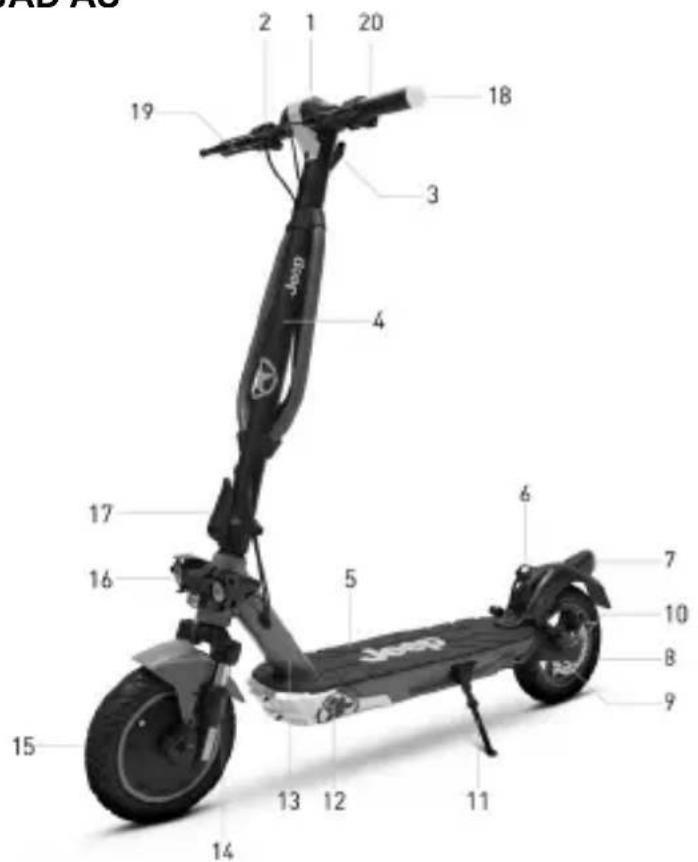

JUC AS / JAD AS

2 1 20 18 19 3 4 6 7 10 8 9 15 16 17 13 12 11 14

1. Afışaj
2. Acceleratie
3. Sistem de închidere
4. Coloană de directie
5. Platformă
6. Sistem de închidere
7. Lampă
8. Roată liberă
9. Frână pe disc
10. Furcă amortizată
11. Cric
12. Port de încărcare
13. Cadru
14. Furcă amortizată
15. Roată motrice
16. Proiector
17. Maneta de eliberare rapidă
18. Indicator de directie
19. Manetă frână
20. Comandă indicatori de direcție

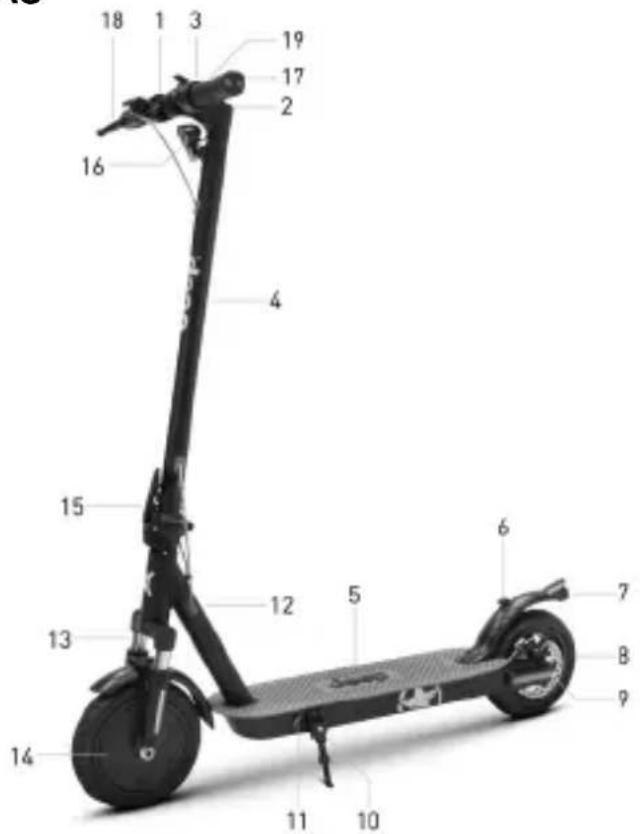

JAF SR / JAF AS

18 1 3 19 17 2 16 4 15 12 5 6 7 13 14 11 10 B 9

1. Acceleratie
2. Afışaj
3. Clemă pentru închidere
4. Coloană de directie
5. Platformă
6. Sistem de închidere
7. Lampă
8. Roată liberă
9. Frână pe disc
10. Cric
11. Port de încărcare
12. Cadru
13. Furcă amortizată
14. Roată motrice
15. Maneta de eliberare rapidă
16. Proiector
17. Indicator de directie
18. Manetă frână
19. Comandă indicatori de direcție

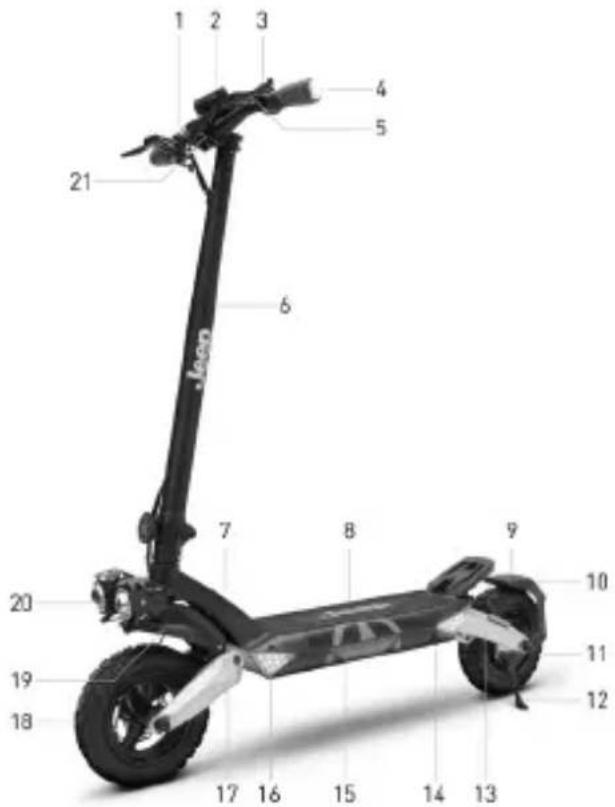

JXP

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

1. Accelerator

2. Afışaj

3. Întrerupător multifunctional

4. Indicator de directie

5. Manetă frână

6. Coloană de directie

7. Cadru

8. Platformă

9. Aripă spate

10. Lampă

11. Roată motrice spate

12. Cric lateral

13. Furcă spate cu suspensie

14. Port de încărcare

15. Compartimentul pentru baterie și unitatea de control

16. Indicator de directie

17. Furcă față cu suspensie

18. Roată față liberă

19. Aripă față

20. Lumini față

21. Ghidon

4. Încărcarea bateriei

ATENTIE

La prima utilizare, încărcați produsul la 100%. Asigurați-vă că produsul, încărcătorul și portul de încărcare sunt uscate.

Instrucțiuni

1. Deschideti cricul
2. Opriti trotineta electrică

Model Imagine	de referință Instrucțiuni
JUC ASJAD ASJAF SRJAF ASJXP		- Scoateți capacul din cauciuc de la priza de încărcare.- Conectați încărcătorul la priza electrică și apoi la portul de încărcare.- Când produsul este încărcat complet, ledul de pe încărcător se schimbă din roșu (în curs de încărcare) în verde (încărcare finalizată).- După încărcare, deconectați încărcătorul de la vehicul și repozitionați capacul de cauciuc.- Deconectați încărcătorul de la priza de perete.Nu porniți trotineta în timp ce aceasta se află în curs de încărcare.ATENTIELumina roșie de pe unitatea de alimentare se va transforma în verde atunci când operați-unea de încărcare este finalizată.

ATENTIE

ATENTIE

Pentru a reîncărca acest produs utilizati NUMAI încărcătorul furnizat.

Model Cod produs		Model încărcător baterie	Timp de ieșire	Durata de încărcare
JUC AS	JE-MO-220008JE-MO-220011	CP542000 54.6V – 2A	5 h
JAD AS	JE-MO-220006JE-MO-220007	CP4215 42V – 1.5A 7 h
JAF SR	JE-MO-220010	XHK-916-42015	42V – 1.5A	5 h
JAF AS JE-MO-230002 GJS	150-4200150 42V – 1.5A 5h
JXP JE-MO-220009 GJS150	-5460200 54.6V – 2A 8 h

Utilizarea oricărui alt tip de încărcător poate deteriora produsul sau poate prezenta alte riscuri potențiale. Nu încărcați niciodată produsul fără supraveghere. Nu porniți produsul în timpul încărcării.

După fiecare utilizare, reîncărcați complet bateria pentru a prelungi durata de viață a acesteia. Nu reîncărcați produsul imediat după utilizare. Lăsați produsul să se răcească timp de o oră înainte de reîncărcare.

Produsul nu trebuie încărcat perioade lungi. Supraîncărcarea scurtează durata de viață a bateriei și implică riscuri potențiale suplimentare.

Se recomandă să nu lăsați vehiculul să se descarce complet pentru a evita deteriorarea bateriei.

Daunele cauzate de absența prelungită a încărcării sunt ireversibile și nu sunt acoperite de garanția limitată. Odată survenită deteriorarea, bateria nu poate fi reîncărcată (dezasamblarea bateriei de către personalul necalificat este interzisă, deo- arece există riscul de electrocutare, scurtcircuit sau chiar incidente majore de siguranță). Dacă sunteți plecat mai mult timp, de exemplu în vacanță, și încredințați dispozitivul altcuiva, lăsați-l parțial încărcat (încărcare 20-50%), nu încărcat complet.

Efectuați în mod regulat inspecția vizuală a încărcătorului și a cablurilor încărcătorului. În cazul în care cablul de încărcare prezintă deteriorări evidente, nu-l utilizați pentru a evita alte daune și/sau riscuri; vă rugăm să ne contactați pentru înlocuire.

Avertismente cu privire la baterie

Bateria este alcătuită din celule pe bază de litiu-ion și elemente chimice care sunt periculoase pentru sănătate și mediu. Nu utilizați produsul dacă acesta emite mirosuri, substanțe sau căldură excesivă. Nu aruncați produsul sau bateria împreună cu deșeurile menajere. Utilizatorul final este responsabil pentru eliminarea echipamentelor electrice și electronice și a bateriilor în conformitate cu toate reglementările aplicabile.

Evitați utilizarea bateriilor uzate, defecte și/sau neoriginale, a altor modele sau mărci.

PERICOL

Nu lăsați bateria în apropierea surselor de foc sau de căldură. Risc de incendiu și explozie. Nu deschideți sau dezasamblatți bateria și nu loviți, aruncați, perforați sau atașați obiecte de baterie.

Nu atingeți eventualele substanțe scurse din baterie, deoarece aceasta conține substanțe periculoase. Nu lăsați copiii sau animalele de companie să atingă bateria.

Nu supraîncărcați sau scurtcircuitați bateria. Risc de incendiu și explozie.

Nu scufundați și nu expuneți bateria la apă, ploaie sau alte lichide. Nu expuneți bateria la lumina directă a soarelui, la căldură excesivă sau la frig (de exemplu, nu lăsați produsul sau bateria într-o mașină sub lumina directă a soarelui pentru o perioadă lungă de timp), într-un mediu care conține gaze explozive sau flăcări.

Nu transportați sau depozitați bateria împreună cu obiecte metalice, cum ar fi agrafe de păr, coliere etc. Contactul dintre obiectele metalice și contactele bateriei poate provoca scurtcircuite care pot duce la vătămări fizice sau la deces.

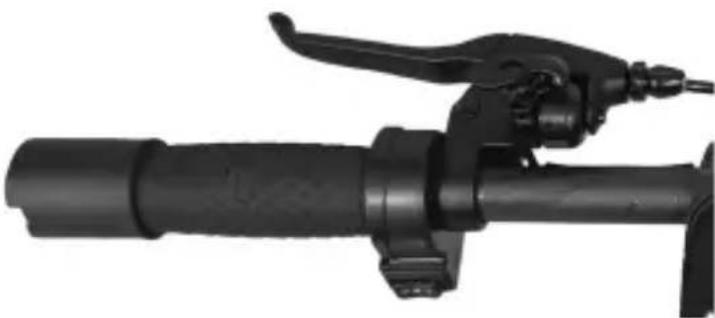

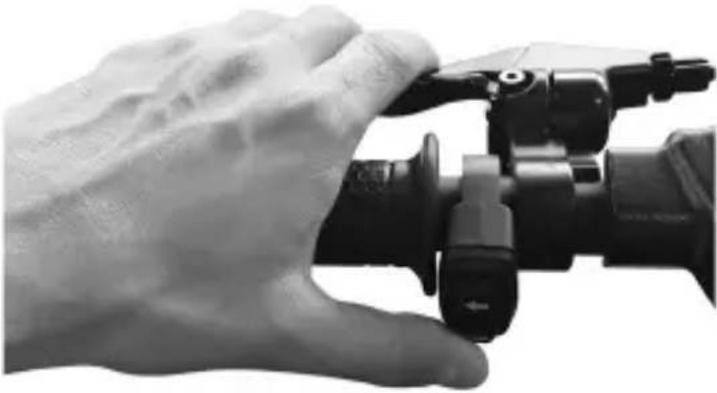

5. Informații cu privire la comenzi/Panou de control

Model Imagine Descriere
JUC ASJAD AS		A	Accelerator: apăsați în jos pentru a accelera.
		B	Butonul de alimentare: apăsați pentru a porni/opri produsul.
		B	Modi îcarea nivelului de viteză: apăsați de 2 ori butonul (B) pentru a selecta nivelul dorit.
		B	Faruri: Apăsați o dată butonul pentru a porni/opri.
		C	Manetă frână: strângeți maneta pentru a frâna.
		D	Semnal sonor (dacă este cazul): Apăsați butonul o dată pentru a-l activa.
		E	Comandă indicatoare de direcție - apăsați o dată pentru a activa sau dezactiva indicatorul de direcție.
JAF SR		A	Accelerator: apăsați în jos pentru a accelera
		B	Butonul de alimentare: apăsați pentru a porni/opri produsul.
		B	Modi îcarea nivelului de viteză: apăsați de 2 ori pentru a selecta nivelul dorit.
		B	Faruri: Apăsați o dată butonul pentru a porni/opri.
		C	Manetă frână: strângeți maneta pentru a frâna.
		D	Sonerie: apăsați o dată maneta pentru a o acționa.
		E	Comandă indicatoare de direcție - apăsați o dată pentru a activa sau dezactiva indicatorul de direcție.
		F	Comanda frânei: apăsați în jos pentru a frâna.
JAF AS		A	Accelerator: apăsați în jos pentru a accelera
		B	Pornirea și oprirea: Țineți apăsat pentru a porni sau opri.Lumini: Apăsați o dată butonul pentru a le activa sau dezactiva.Modificarea nivelului de viteză: apăsați butonul de două ori pentru a selecta nivelul dorit.Modificarea unităților de măsură: apăsați butonul de trei ori pentru a selecta unitatea de măsură.
		C	Manetă frână: strângeți maneta pentru a frâna.
		D	Controlul indicatoarelor de direcție: Pentru a activa indicatoarele de direcție, apăsați comutatorul o dată la dreapta sau la stânga, în funcție de direcția pe care doriți să o semnalizați.Pentru a opri indicatorul, depla-sați comutatorul înapoi în poziția centrală.Claxon: apăsați butonul o dată sau de mai multe ori pentru a-l activa.

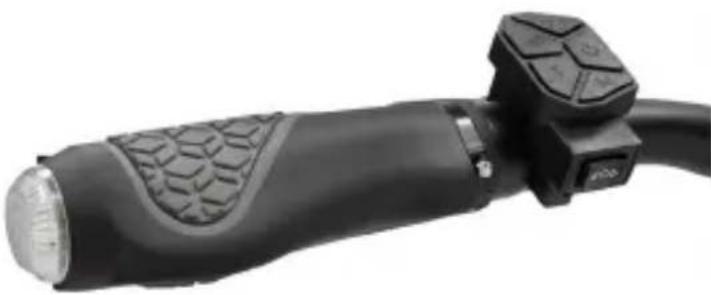

JXP		A	Accelerator: apăsați în jos pentru a accelera.

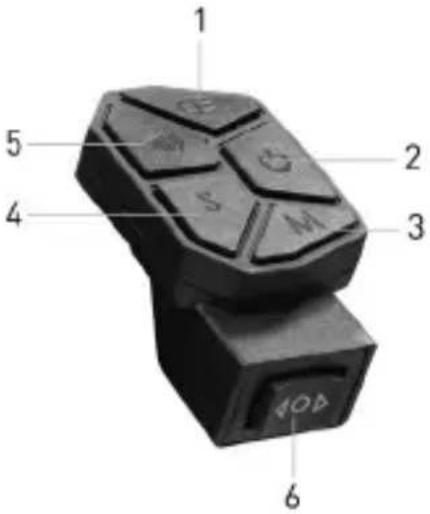

		B	Control multifuncțional:1. Buton lumini2. Întrerupător on/off3. Setări4. Selector de viteză5. Buton claxon6. Într. Indicator de direcție
		C	onerie: apăsați o dată maneta pentru a o acționa.
		D	Manetă frână: strângeți maneta pentru a frâna.

Model Imagine de referință Simboluri
JUC ASJAD AS		1. Nivelul bateriei: Indică nivelul rămas al bateriei.2. Vitezometru: Indică viteza instan- tanee a vehiculului.3. ODO: Distanța totală parcursă.4. TRIP: Distanța unei singure sesiuni.5. Lumini: Indicatorul luminos al farurilor.6. Nivelul 1 - mod ECO.7. Nivelul 2 - mod D.8. Nivelul 3 - mod S+.9. Indicator Bluetooth: Conexiune smartphone disponibilă.10. Cruise Control: Menținerea vitezei. Se activează după ce se menține aceeași viteză timp de câteva secunde. Afisajul va emite un sunet scurt.11. Modul pieton: ajută la împingerea vehiculului cu lumina spate inter- mitentă.

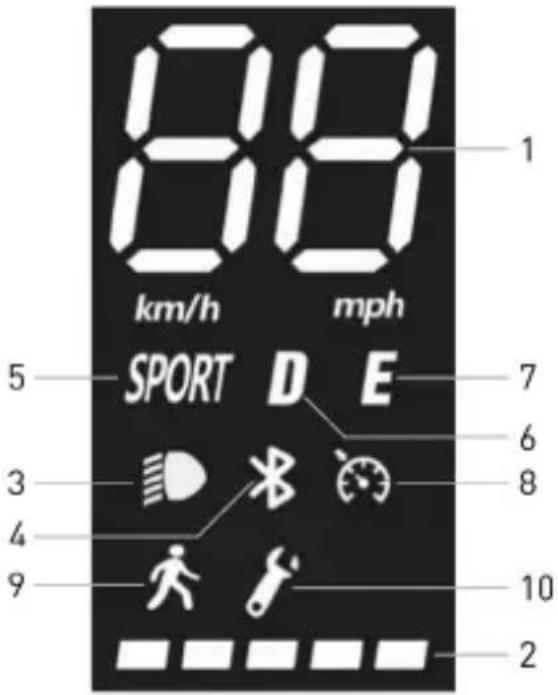

JAF SR		1. Vitezometru: Indică viteza instan- tanee a vehiculului.2. Nivelul 1 - mod ECO.3. Nivelul 2 - mod DRIVE.4. Nivelul 3 - mod SPORT.5. Modul pieton: ajută la împingerea vehiculului cu lumina spate inter- mitentă.6. Lumini: Indicatorul luminos al farurilor.7. Cruise Control: Menținerea vitezei. Se activează după ce se menține aceeași viteză timp de câteva secunde. Afisajul va emite un sunet scurt.8. ODO: Distanța totală parcursă.9. TRIP: Distanța unei singure sesiuni.10. Nivelul bateriei: Indică nivelul rămas al bateriei.
JAF AS		1. Vitezometru: afișează viteza actuală a trotinetei.2. Nivelul bateriei: indică nivelul de încărcare rămas.3. Lumini: lumini de avertizare4. Bluetooth: lumină Bluetooth.5. Modul SPORT: pe ecran va apărea SPORT6. Modul CONFORT: afișajul va indica D7. Modul ECO: afișajul va indica E8. Cruise Control: menținerea vitezei. Se activează după ce se menține aceeași viteză timp de câteva secunde.9. Modul pietonal10. Defecțiune: Dacă este pornit, verificați o posibilă soluție consultând tabelul codurilor de eroare.
	[HSW2]ATENTIIEAccelerația intră în funcțiune odată ce viteza înainte depășește 3 km/h. Cruise control se dezactivează prima dată când apăsați frâna sau accelerația.
JXP		1. Indicator de direcție (stânga): lumina aprinsă = săgeată stânga activă.2. Lumini: Indică starea luminilor trotinetei (aprinse sau stinse).3. Cruise control: indică dacă funcția de control al vitezei de deplasare a trotinetei este activată (lumină aprinsă) sau dezactivată (lumină stinsă).4. Bluetooth: indică dacă trotineta este conectată sau nu la un dispozitiv prin Bluetooth.5. Indicator de direcție (dreapta): lumina aprinsă = săgeată stânga activă.6. Baterie: indică starea de încărcare rămasă a bateriei.7. KM/Trip/Mile: indică distanța parcursă în timpul unei singure călătorii.8. ODO: indică distanța totală parcursă de trotineta electrică.9. Speed:Max indică viteza maximă atinsă de trotineta electrică în timpul unei singure călătorii;Avg indică viteza medie a trotinetei electrice în timpul unei singure călătorii;Error indică prezența oricăror erori sau defectiuni în funcționarea trotinetei electrice;10. Vitezometru: Indică viteza instantanee a trotinetei electrice în mișcare, afișată în mile pe oră (mph) sau kilometri pe oră (km/h), în funcție de modul de afișare selectat.11. Mod de viteză:Turbo: mod care oferă viteză și performanță maximă;STD: mod de viteză standardECO: mod de consum redus de energie;12. Pieton: mod de rulare cu viteză limitată (de obicei, nu mai mult de 6 km/h), cu o funcție de împingere a vehiculului cu luminile din spate intermitente, pentru a garanta siguranța în prezența pietonilor

Indicatoare de direcție (dacă există)

Modele* Imagine de referință Indicații
JUC ASJAD AS	Unitate de acționare:	La modelele unde sunt prezente, indicatoarele de direcție sunt poziționate la capătul ghidonului (partea dreaptă și stânga).Indicatoarele de direcție sunt necesare pentru a semnaliza cu promptitudine orice schimbare de direcție în timpul deplasării.
		ATENTIEÎnainte de fiecare utilizare a produsului, verificați funcționarea corectă a indicatoarelor de direcție.
JAF SRJAF AS		Indicatoarele de direcție sunt necesare pentru a semnaliza cu promptitudine orice schimbare de direcție în timpul deplasării.ATENTIEÎnainte de fiecare utilizare a produsului, verificați funcționarea corectă a indicatoarelor de direcție.
JXP		Indicatoarele de direcție sunt necesare pentru a semnaliza cu promptitudine orice schimbare de direcție în timpul deplasării.ATENTIEÎnainte de fiecare utilizare a produsului, verificați funcționarea corectă a indicatoarelor de direcție.

6. Ghid rapid

• La prima utilizare, încărcați produsul la 100%.
• Verificați presiunea în roți (a se vedea partea laterală a anvelopei pentru valoarea recomandată). În cazul în care produsul nu atinge cel puțin 60% din km declarați sau nu atinge viteza maximă în primele 3 luni de utilizare, este probabil ca roțile să se fi dezumflat din nou. Prin urmare, va fi necesar să restabiliți presiunea indicată.
• Verificati și reglati frânele.
• Porniti ecranul.
• Asezati produsul pe o suprafață plană.
• Tineți ferm ghidonul cu ambele mâini. Păști pe platformă cu un picior și folosiți-I pe celălalt pentru a împinge ușor trotineta și pentru a accelera.

ATENTIE

Functie Zero Start: acceleratia intră în funcțiune odată ce viteza înainte depășește 3 km/h.

Din motive de siguranță, produsul este setat inițial pentru a preveni pornirea din starea oprit.

• Atunci când conduceți produsul, înclinați corpul în direcția de deplasare în timpul unui viraj și rotiți încet ghidonul.
• Pentru a opri trotineta, eliberati acceleratia și apăsati maneta de
• Pentru a coborî, mai întâi opriti complet trotineta. Coborârea de pe trotineta aflată în mișcare poate provoca vătămări.
• Înainte de fiecare utilizare, verificați frânele și uzura acestora, verificați presiunea în roți (a se vedea partea laterală a anvelopei pentru valoarea recomandată), uzura roților, acceleratația și încărcarea bateriei.

Pozitia manetei de frână

Modele Imagine de referință Indicații
JUC ASJAD AS		Este posibilă reglarea poziției manetei de frână, dacă este necesar, deșurubând șurubul (A). După ce poziția a fost reglată, strângeți șurubul (A).
JAF SRJAS AS		Este posibilă reglarea poziției manetei de frână, dacă este necesar, deșurubând șurubul (A). După ce poziția a fost reglată, strângeți șurubul (A).
JXP		Este posibilă reglarea poziției manetei de frână, dacă este necesar, deșurubând șurubul (A). După ce poziția a fost reglată, strângeți șurubul (A).

Model Imagini Indicații
JUC ASJAD ASJAF SRJAF ASJXP

7. Îndoiti și transportați

Asigurati-vă că trotineta electrică este oprită.

JUC AS, JAD AS, JAF SR și JAF AS: Tineți tija ghidonului cu o mână, trageți de manetă, pliați tija ghidonului spre suportul pentru picioare și cuplați.

JXP: Tineți tija ghidonului cu mâna, deșurubați mânerul și apăsați dispozitivul de siguranță pentru a plia tija ghidonului spre suportul pentru picioare. În cele din urmă, fixați-l cu ajutorul curelei furnizate.

JUC AS / JAD AS Indicații
	ATENȚIEDupă pliere, ridicăți-l în timp ce țineți ghidonul cu una sau ambele mâini.Asigurați-vă că produsul se află în siguranță în timpul transportului.Dacădacă nu sunteți sigur/ă că puteți menține greutatea produsului, nu continuați transportul cu produsul ridicat. În cazul în care produsul este scăpat brusc, acesta poate provoca răniri și deteriorări grave.
JAF SR / JAF AS
JXP

8. Autonomie și performanță

Autonomia maximă și performanța vehiculului depind de mai multe variabile:

Terenul: conducerea pe suprafețe cu pavaj drept are ca rezultat o autonomie și performanță mai mari decât conducerea pe drumuri accidentate și în pantă.

Greutatea utilizatorului: cu cât greutatea este mai mare, cu atât autonomia și performanța vehiculului sunt mai mici.

Temperatura: mersul cu trotineta într-un mediu foarte rece sau foarte cald afectează autonomia și performanța acesteia.

Viteza și stilul de condus: condusul lin și constant vor prelungi autonomia trotinetei. Accelerațiile, decelerațiile și manevrele continue reduc considerabil autonomia. Viteza mai mică va prelungi autonomia.

Întreținere: încărcarea la timp, întreținerea adecvată și verificarea regulată a presiunii din pneuri măresc autonomia și asigură performanțe constante.

Nivelul de încărcare a bateriei influențează performanța, cu cât nivelul este mai scăzut, cu atât este mai scăzută performanța vitezei, în special la urcări.

9. Depozitare, întreținere și curățare

ATENTIE

Dacă există pete pe corpul produsului, ștergeți-le cu o cârpă umedă. Dacă petele persistă, aplicați un săpun blând pe ele, periați-le cu o periuță de dinți, apoi curățați-le cu o cârpă umedă. Dacă există zgârieturi pe componentele din plastic, utilizați hârtie abrazivă sau alt material abraziv pentru a le îndepărta. Nu curățați produsul cu alcool, benzină, cherosen sau alti solventi chimici corozivi și volatili pentru a evita deteriorări grave. Nu spălați produsul cu jeturi de apă la presiune înaltă. Când curățați, asigurați-vă că produsul este oprit, cablul de încărcare deconectat și capacul de cauciuc închis, deoarece infiltrarea apei poate cauza electrocutare sau alte probleme grave. Infiltrarea apei în baterie poate cauza deteriorarea circuitelor interne și poate prezenta risc de incendiu sau explozie. Dacă bănuiți că a pătruns apă în baterie, opriți imediat utilizarea bateriei și returnați-o la serviciul post-vânzare sau la distribuitor pentru inspecție.

Când produsul nu este folosit, păstrați-l pliat, într-un loc uscat și răcoros. Nu depozitați în aer liber sau în interiorul mașinii pentru o perioadă lungă de timp. Lumina excesivă a soarelui, supraîncălzirea și frigul excesiv accelerează îmbătrânirea roților și compromit durata de viață utilă atât a produsului, cât și a bateriei. A nu se expune la ploaie sau la apă și nu trebuie scufundat în și spălat cu apă.

Verificați regulat strângerea diferitelor elemente cu şuruburi, în special axurile roților, sistemul de pliere și transport, sistemul de direcție, sistemul de frânare, starea bună a cadrului, furcilor și a suspensiilor. Piulițele și toate celelalte elemente de fixare cu autostrângere își pot pierde eficiența, de aceea, este necesară verificarea și strângerea periodică a acestor componente.

De asemenea, la fel ca toate componentele mecanice, acest produs este supus uzurii și solicitărilor puternice. Diferitele materiale și componente pot reacționa diferit la uzură sau la „oboseală” ca urmare a solicitărilor. Dacă durata de viață utilă a unei componente este depășită, aceasta se poate rupe brusc, provocând rănirea conducătorului. Orice formă de fisură, zgârietură sau decolorare în zonele foarte solicitate indică faptul că durata de viață a componentei a fost atinsă și trebuie înlocuită.

Verificați starea de uzură a anvelopelor: nu trebuie să existe tăieturi, fisuri, corpuri străine, umflături anormale, părți lipsă sau alte deteriorări.

Nu încercați să dezasamblăți sau să reparați singuri produsul. Înlocuirea tuturor componentelor trotinetei trebuie efectuată de către serviciul de asistență tehnică autorizat; pentru mai multe informații, vă rugăm să vă contactați distribuitorul sau să vizitați site-ul www.jeepurbanemobility.com/en

10. Configurare aplicatie

Acest produs poate fi combinat cu aplicația Jeep e-mobility. Aplicația vă permite să controlați produsul direct de pe smart-phone.

Jeep e-mobility

Deschideti aplicația și urmati instrucțiunile de pe serviciul aplicatiei de referință.

ATENTIE

Aplicația ar putea solicita diverse permisiuni necesare pentru utilizarea și funcționalitatea aplicației în sine.

Este posibil ca versiunea aplicației să fi fost actualizată în serviciul dumneavoastră de aplicații. Vă recomandăm să verificați în mod constant actualizările aplicației pentru a profita de noile funcții și a instala întotdeauna cea mai recentă versiune a aplicației pe dispozitiv.

Nu folositi dispozitivul în timp ce conduceți.

11. Fişa tehnică

Informații generice

	JUC AS JAD AS JAF SR
Cadru Aliaj de magneziu Aliaj de magneziu Oțel
Suspensii Față și spate Față și spate față
Viteză	JE-MO-220008JE-MO-220011	JE-MO-220006	JE-MO-220007	JE-MO-220010
	Pieton:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(viteză max) *	Pieton:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(viteză max) *	Pieton:≤ 6km/hL2: ≤ 10km/hL3: ≤ 15km/hL4: ≤ 20km/h(viteză max) *	Pieton:≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h(viteză max) *
Pantă maximă ** 26% 26% 18%
Frâne	Frână electricăfață și pe disc spate	Frână electricăfață și pe disc spate		Frână electricăfață și pe disc spate
Anvelope	Măsură: 10" tubeless Presiunerecomandată: 44 PSI / 3 BARI	Măsură: 10" tubeless Presiunerecomandată: 44 PSI / 3 BARI		Măsură: 8.5" cu cameră de aerPresiune recomandată: 50PSI/ 3.5 BARI
Capacitatemaximă	100 kg 100 kg 100 kg
Conducător Verificati legislația în vigoare din țara dvs.
Temperatura defuncționare	-5°C / 40°C -5°C / 40°C -5°C / 40°C
Nivel de protecție	IPX4: JE-MO-220008IPX5: JE-MO-220011	IPX4 IPX4
Durată deîncărcare	Aproximativ 5 ore Aproximativ 7 ore Aproximativ 5 ore
Autonomie** până la	45km până la 40km până la 25km

Sistem electric

Putere nominală motor	≤ 0.5kW; 500W Brushless, 28Nm	≤ 0.35kW; 350W Brushless, 18.9Nm	≤ 0.35kW; 350W Brushless, 17Nm
Putere maximă motor	≤ 0.7kW; 700W ≤ 0.515kW; 515W	≤ 0.515kW; 515W Brushless
Afișaj	3.5" LED cu culori	3.5" LED cu culori	LED cu culori
Baterie	48V 9.6Ah 461Wh	36V 10.4Ah 374Wh	36V 7.5Ah 270Wh
Protectie tensiune joasă	35.75V ± 0.5V	30V ± 0.5V	31V ± 1V
Limită de curent	18A	18A	18A
Kers Da	Da	Da
Lumini	LED față și spate	LED față și spate	LED față și spate
Functionalitate	Bluetooth cu aplicatie	Bluetooth cu aplicatie	Bluetooth cu aplicatie

Dimensiuni

Greutate netă	19.6kg 19.5kg 15kg
Greutate brută	23.4kg 23.3kg 17kg

* Respectați întotdeauna codul rutier și reglementările în vigoare din țara de circulație.
** În funcție de variațiile privind greutatea conducătorului, condițiile de drum și temperatură.

Informații generice

	JAF AS JXP
Cadru Aluminiu Aluminiu	miniu
Suspensii Față Față și spate
Viteză	JE-MO-230002 JE-MO-220009
	L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤ 25km/h	L1: Pieton; ≤ 6km/hL2: ≤ 15km/hL3: ≤ 20km/hL4: ≤ 25km/h (viteză max) *
Pantă maximă ** 15% 20%
Frâne Frână electrică față și pe disc în partea din spate Frână pe disc față și spate
Anvelope	Dimensiune 8,5" cu cameră tubulară Presiune recomandată 50 psi / 3,5 bari	Măsură: 10" tubeless
Capacitate maximă	100 kg 120 kg
Conducător Verificați legislația în vigoare din țara dvs.
Temperatura de funcționare	-5°C / +50°C -10°C / 45°C
Nivel de protecție IPX5 IPX5
Durată de încărcare	Aproximativ 5 ore	Aproximativ 8 ore
Autonomia**	până la 30km	până la 60km

Sistem electric

Putere nominală motor	≤ 0.35kW; 350W Brushless, 15Nm	≤ 0.5kW; 500W Brushless
Putere maximă motor	≤ 0.499kW; 499W Brushless	≤ 0.865kW; 865W
Afișaj	LED cu culori	LED cu culori
Baterie	36V 7.8Ah 280Wh	48V 15Ah 720Wh
Protecție tensiune joasă	30V ± 0.5V	39V ± 0.5V
Limită de curent	17A ± 1A	21A ± 0.5A
Kers	Da	Da
Lumini	LED față și spate	LED față și spate
Functionalitate	Da	Da

Dimensiuni

Peso netto	13kg 25kg
Peso lordo	15kg 30kg

* Respectați întotdeauna codul rutier și reglementările în vigoare din țara de circulație.
** În funcție de variațiile privind greutatea conducătorului, condițiile de drum și temperatură.

12. Probleme și soluții

Problemă Cauză Solutie

Motorul nu funcționează Probleme	mă electrică, cod de eroare prezent Solicitați	asistență tehnică
Roata motrice nu se rotește	Probleme la sistemul de frânare Reglați frânele, iar dacă problema persistă, solicitați asistență tehnicăMotorul este blocat Verificați dacă roata este	strânsă corect și dacă se rotește fără a porni vehiculul.Dacă problema persistă, solicitați asistență tehnică
Motorul se oprește în timp ce se află în funcțiune	Supraîncălzirea motorului Opriți vehiculul și așteptați să se răceascăPrezență cod de eroare Solicitați asistență tehnică
După încărcare, produsul nu pornește sau se oprește după câțiva km.	Baterie deteriorată Solicitați asistență tehnică
Bateria nu se încarcă sau produsul nu pornește	Probleme de conectare Solicitați asistență tehnicăBateria nu este conectată (modele cu baterie detașabilă)Bateria este descărcată încărcați bateria la Baterie deteriorată asistență tehnică înlocuitiProbleme la încărcătorul de baterie încărcătorul de baterie	Verificați dacă este conectat conectorul de alimentare.100% Solicitați

Tabel cu codurile de eroare

Model Cod Indicații Solutie
JUC ASJAD AS	E01 Protecție la supracurent Oprită vehiculul, așteptați câteva minuteÎnainte de a reporni vehiculul
	E02 Protecție tensiune joasă		Reîncărcați bateria, dacă acest lucru nu rezolvă problema, solicitați asistență tehnică
	E03 Protecție la supratensiune Solicitați asistență tehnică
	E04 Malfunzionamento motore Solicitați asistență tehnică
	E05 Malfunzionamento MOS della centralina Solicitați asistență tehnică
	E06 Malfunzionamento MOS della centralina Solicitați asistență tehnică
	E07 Erlore segnale centralina Solicitați asistență tehnică
	E08 Protezione surriscaldamento Oprită autovehiculul, așteptați câtevaminute înainte de a reporni vehiculul; dacă acest lucru nu rezolvă problema, solicitați asistență tehnică.
	E09 Funcționare defectuoasă a acceleratorului Solicitați asistență tehnică
	E10 Funcționare defectuoasă a senzorului manetei de frânare		Solicitați asistență tehnică
	E11 Anomalie instalație lumini Solicitați asistență tehnică
	E12 Eroare de comunicare a afișajului Solicitați asistență tehnică
	E13 Funcționare defectuoasă a butonului de alimentare		Solicitați asistență tehnică

Model	Codice	Indicații Solutie
JAF SR	E01	Functionare defectuoasă a motorului	Solicitați asistență tehnică
	E02	Functionare defectuoasă MOS a unității de control	Solicitați asistență tehnică
	E03	Functionare defectuoasă a senzorului de frână (cut-off)	Solicitați asistență tehnică
	E04	Functionare defectuoasă a acceleratorului Solicitați asistență tehnică
	E05	Protectie tensiune joasă Reîncărcați bateria, dacă acest lucru nu rezolvă problema, solicitați asistență tehnică
	E06	Eroare de comunicare a afișajului Solicitați asistență tehnică
	E07	Protectie la supracurent Solicitați asistență tehnică
	E08	Eroare semnal unitate de control	Solicitați asistență tehnică
	E09	Anomalie \ blocarea motorului brushless	Solicitați asistență tehnică
Model Cod	Problemă	Indicație
JAF AS	E10 Eroare de comunicare a afișajului		Indică o posibilă întrerupere a comunicării între afișajul trotinetei electrice și unitatea de control, ceea ce provoacă pierderea de informații. Verificați conexiunea dintre afișaj și unitatea de control sau solicitați asistență tehnică.
	E11 Eroare a senzorului de curent al motorului		Indică o defectiune la senzorul de curent al motorului trotinetei electrice.Verificați cablajul motorului sau solicitați asistență tehnică.Solicitați asistență tehnică.
	E14 Eroare a senzorului de accelerație		Indică o defectiune la senzorul de accelerație al trotinetei electrice. Verificați senzorul și cablajul sau solicitați asistență tehnică.
	E15 Eroare a senzorului frâne		Indică o defectiune la senzorul de frână al trotinetei electrice. Verificați senzorul și cablajul sau solicitați asistență tehnică.
	E16 Eroare senzor motor		Dacă eroarea apare la pornire, verificați cablajul motorului. Dacă apare în timpul frânării, verificați și înlocuiți motorul sau controllerul pentru a rezolva problema sau solicitați asistență tehnică.
	E21 Eroare de comunicare BMS Solicitați asistență tehnică.
	E50 Eroare la linia principală de înaltă tensiune		Dacă eroarea apare la pornire, verificați dacă tensiunea bateriei este normală. Dacă apare în timpul conducerii, va fi necesar să înlocuiți bateria sau controllerul pentru a remedia problema sau să solicitați asistență tehnică.
	E55	Eroare de temperatură ridicată a unității de control	Dacă temperatura controllerului este prea ridicată, opriți vehiculul și lăsați-l să se răcească înainte de a-l reporni. În cazul în care eroarea apare la pornire, va fi necesară înlocuirea controllerului pentru a rezolva problema.
Model Cod	Problemă Indicație
JXP	4 Eroare scurtcircuit	Indică un scurtcircuit în cablajul electric al trotinetei. Verificați cablajul, solicitați asistență dacă este necesar.
	6 Tensiune 5V prea joasă Solicitați asistență tehnică.
	10 Eroare de comunicare a afișajului	Indică o posibilă întrerupere a comunicării între afișajul trotinetei electrice și unitatea de control, ceea ce provoacă pierderea de informații.Verificați conexiunea dintre afișaj și unitatea de control sau solicitați asistență tehnică.
	11/12/13 Eroare a senzorului de curent al motorului	Indică o defectiune la senzorul de curent al motorului trotinetei electrice. Verificați cablajul motorului sau solicitați asistență tehnică.
	14 Eroare a senzorului de accelerație	Indică o defectiune la senzorul de accelerație al trotinetei electrice.Verificați senzorul și cablajul sau solicitați asistență tehnică.
	15 Eroare a senzorului frâne	Indică o defectiune la senzorul de frână al trotinetei electrice. Verificați senzorul și cablajul sau solicitați asistență tehnică.
	16/17/18 Eroare senzor motor	Dacă eroarea apare la pornire, verificați cablajul motorului. Dacă apare în timpul frânării, verificați și înlocuiti motorul sau controllerul pentru a rezolva problema sau solicitați asistență tehnică.
	21 Eroare de comunicare BMS Solicitați asistență tehnică.
	50 Eroare la linia principală de înaltă tensiune	Dacă eroarea apare la pornire, verificați dacă tensiunea bateriei este normală.Dacă apare în timpul conducerii, va trebui să înlocuiti bateria sau controllerul pentru a rezolva problema sau să solicitați asistență tehnică.
	53 Eroare de supraîncărcare a sistemului	Indică o supraîncărcare a sistemului trotinetei electrice, solicitați asistență tehnică.
	55	Dacă temperatura controlerului este prea ridicată, opritți vehiculul și lăsați-l să se răcească înainte de a-l reporni. În cazul în care eroarea apare la pornire, va fi necesară înlocuirea controlerului pentru a rezolva problema.
	58 Alarma de temperatură ridicată a bateriei	Dacă temperatura bateriei este prea ridicată, opritți vehiculul și lăsați-l să se răcească înainte de a-l reporni.

13. Condiții generale de răspundere și garanție

Conducătorul își asumă toate riscurile asociate cu neutilizarea unei căști și a altor echipamente de protecție. Conducătorul auto este obligat să respecte reglementările locale în vigoare în legatură cu:

1. la vârsta minimă permisă pentru conducător,
2. la restrictiile privind tipul de conducători care pot folosi produsul
3. la toate celelalte aspecte de reglementare

Conducătorul este, de asemenea, obligat să păstreze produsul curat și într-o stare perfectă de eficientă și întreținere, să efectueze cu diligență verificările de siguranță de care este responsabil, astfel cum este descris în secțiunile anterioare, să nu manipuleze produsul în vreun fel și să păstreze toată documentația cu privire la întreținere.

Societatea nu este responsabilă pentru daunele cauzate și nu este în niciun fel responsabilă pentru daunele cauzate lucrurilor sau persoanelor în situațiile în care:

• produsul este utilizat necorespunzător sau fără respectarea instrucțiunilor din manualul de instrucțiuni;
• după achiziționare, produsul este modificat sau folosit necorespunzător în toate sau o parte dintre componentele sale.

În cazul unei defectiuni a produsului din motive care nu pot fi atribuite unui comportament incorrect al conducătorului și în cazul în care doriți să consultați termenii generali de garanție, vă rugăm să contactați distribuitorul propriu sau să vizitați site-ul web www.jeepurbanemobility.com/en

Sunt întotdeauna excluse din domeniul de aplicare al garanției legale a Produselor orice defectiuni sau utilizări necorespunzătoare cauzate de evenimente accidentale și/sau care pot fi atribuite responsabilității Cumpărătorului sau utilizării Produsului care nu respectă utilizarea prevăzută și/sau indicațiile menționate în documentația tehnică atașată Produsului, sau ca urmare a nereglării pieselor mecanice, uzurii naturale a materialelor consumabile sau cauzate de erori de asamblare, lipsa întreținerii și/sau folosirea acestuia fără respectarea instrucțiunilor.

De exemplu, următoarele sunt considerate ca fiind excluse din Garantia legală în ceea ce privește Produsele:

• daunele cauzate de loviri, căderi sau ciocniri accidentale, înțepături;
• daunele cauzate de utilizare, expunere sau depozitare într-un mediu neadecvat (ex: prezența ploii și/sau a noroiului, expunerea la umiditate sau căldură excesivă, contact cu nisip sau alte substanțe);
• daunele cauzate de nereglarea pieselor mecanice, a frânelor mecanice cu disc, ghidon, anvelope etc. pentru drum și/sau întreținere; instalarea incorectă și/sau asamblarea incorectă a pieselor și/sau a componentelor;
• uzura naturală a materialelor consumabile: frână cu disc mecanică (ex: plăcuțe, sisteme de prindere, disc, cabluri), anvelope, suport pentru picioare, garnituri, rulmenți, lumini și becuri LED, cric, butoane, apărători de siguranță, piese din cauciuc (suport pentru picioare), cablajul conectorilor cablurilor, măști și autocolante etc;
• întreținerea necorespunzătoare și/sau utilizarea necorespunzătoare a bateriei Produsului;
• manipularea și/sau forțarea unor părți ale Produsului;
• întreținerea sau modificarea incorectă ori inadecvată a Produsului;
  • utilizarea necorespunzătoare a Produsului (de exemplu: supraîncărcare, utilizare în competiții și/sau pentru activități comerciale de închiriere);
• întreținerea, reparațiile și/sau intervențiile tehnice asupra Produsului, efectuate de terți neautorizați;
• daunele asupra Produselor, rezultate din transport, acolo unde sunt efectuate în sarcina Cumpărătorului;
• daunele și/sau defectele rezultate din utilizarea pieselor de schimb neoriginale.

Vă rugăm să consultați cea mai recentă versiune a termenilor de garanție disponibilă la www.jeepurbanemobility.com/en/support

14. Informații privind eliminarea

ATENTIE

Tratarea echipamentelor electrice sau electronice la sfârșitul ciclului de viață (aplicabil în toate țările UE și în alte sisteme europene cu un sistem de colectare separată)

Acest simbol de pe produs sau de pe ambalajul acestuia indică faptul că produsul nu trebuie tratat ca deșeu menajer normal, ci trebuie, în schimb, predat la un punct de colectare adecvat pentru reciclarea echipamentelor electrice și electronice (DEEE).

Asigurându-vă că acest produs este eliminat corect, veți contribui la prevenirea potențialelor consecințe negative asupra mediului și a sănătății umane, care altfel ar putea fi cauzate de manipularea necorespunzătoare a resturilor acestui produs.

Reciclarea materialelor ajută la conservarea resurselor naturale.

Pentru informații mai detaliate cu privire la reciclarea și eliminarea acestui produs, vă rugăm să contactați serviciul local de eliminare a deșeurilor sau punctul de vânzare de unde l-ați achiziționat.

În orice caz, eliminarea trebuie efectuată în conformitate cu legislația în vigoare din țara de achiziție.

În special, consumatorii sunt obligați să nu elimine DEEE ca deșeuri municipale, ci trebuie să participe la colectarea separată a acestui tip de deșeuri prin două modalități de livrare:

• La Centrele de colectare municipale (numite și suprafețe Eco de evacuare a deșeurilor, insule ecologice), direct sau prin serviciile de colectare ale companiilor municipale, acolo unde acestea sunt disponibile.
• La punctele de vânzare pentru echipamente electrice și electronice noi.

Aici pot fi livrate gratuiti DEEE de dimensiuni mici (cu latura cea mai lungă mai mică de 25 cm), în timp ce cele mai mari pot fi livrate în regim 1 la 1, adică predarea vechiului produs la achiziționarea unuia nou cu aceleași funcții.

În plus, metoda 1 la 1 este întotdeauna garantată în timpul achiziționării de către consumator a unui EEE nou, indiferent de dimensiunea DEEE.

În cazul eliminării ilegale a echipamentelor electrice sau electronice, se pot aplica sancțiunile specifice prevăzute de legislația în vigoare privind protecția mediului.

Dacă DEEE conțin baterii sau accumulatori, acestea trebuie îndepărtate și supuse unei colectări diferențiate.

ATENTIE

Tratarea bateriilor epuizate (aplicabilă în toate țările Uniunii Europene și în alte sisteme europene cu sistem de colectare separată)

Acest simbol de pe produs sau de pe ambalajul acestuia indică faptul că bateria nu trebuie tratată ca deșeu menajer obișnuit. La unele tipuri de baterii, acest simbol poate fi utilizat în combinație cu un simbol chimic.

Simbolurile chimice pentru mercur (Hg) sau plumb (Pb) sunt adăugate dacă bateria conține mai mult de 0,0005% mercur sau 0,004% plumb.

Asigurându-vă că bateriile sunt eliminate în mod corespunzător, veți contribui la prevenirea potențialelor consecințe negative asupra mediului și sănătății care ar putea fi cauzate de eliminarea lor necorespunzătoare. Reciclarea materialelor ajută la conservarea resurselor naturale. În cazul produselor care, din motive de siguranță, performanță sau protecție a datelor, necesită o conexiune fixă la o baterie/baterie internă, aceasta trebuie înlocuită numai de către personal de service calificat.

Predați produsul la sfârșitul ciclului de viață la punctele de colectare adecvate pentru eliminarea echipamentelor electrice și electronice:

astfel se asigură că și bateria din interior este tratată corect.

Pentru informații mai detaliate cu privire la modul de eliminare a bateriei uzate sau a produsului, vă rugăm să contactați serviciul local de eliminare a deșeurilor sau punctul de vânzare de unde l-ați cumpărat.

În orice caz, eliminarea trebuie efectuată în conformitate cu legislația în vigoare din țara de achiziție.

Português
