ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82002 Yato

1. σώμα με την κύρια χειρολαβή

2. ηλεκτρικός διακόπτης

3. κλείδωμα του ηλεκτρικού διακόπτη

4. τσοκ για εξαρτήματα

7. καλώδιο τροφοδοσίας με βύσμα

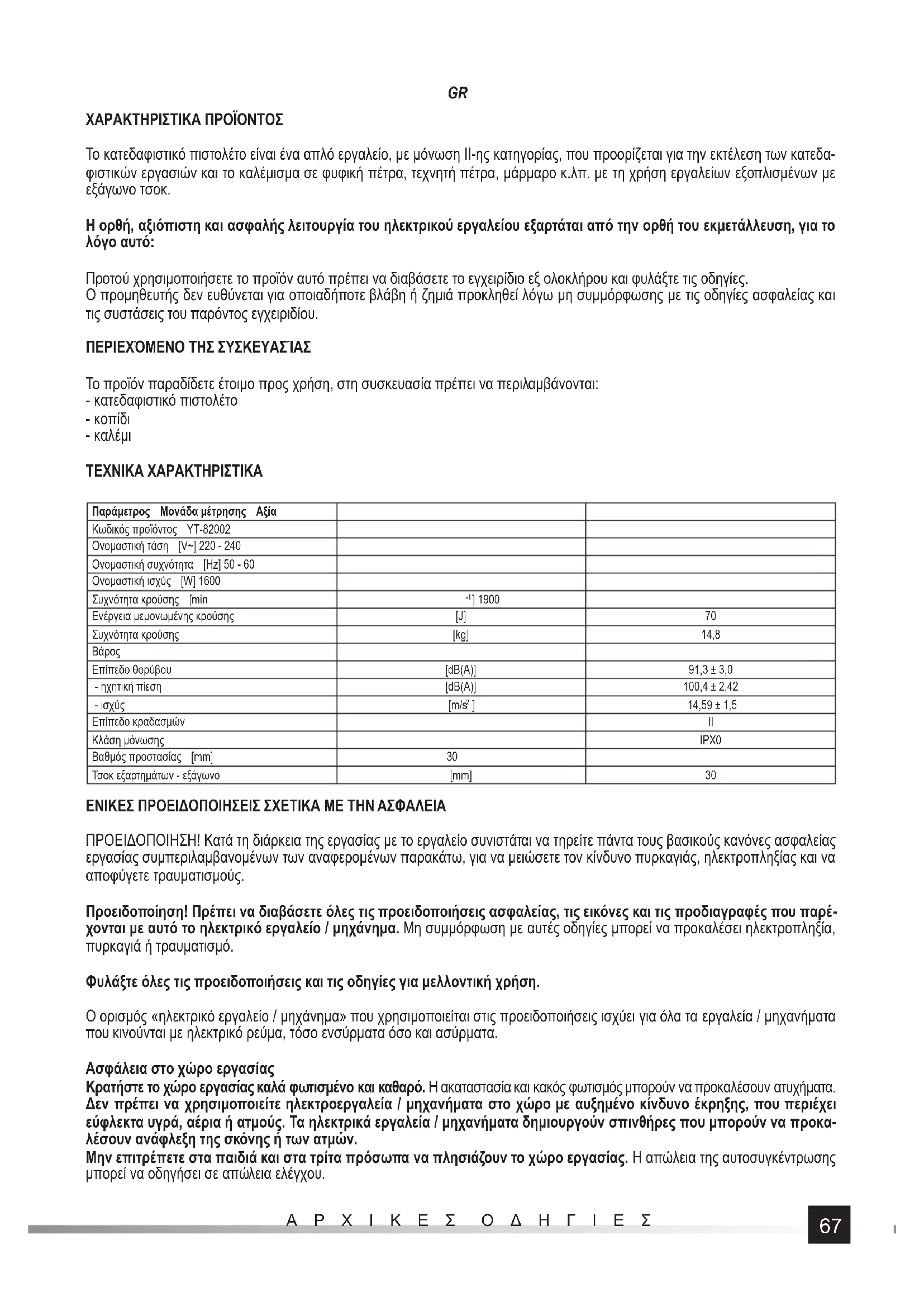

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Το κατεδαφιστικό πιστολέτο είναι ένα απλό εργαλείο, με μόνωση ΙΙ-ης κατηγορίας, που προορίζεται για την εκτέλεση των κατεδα- φιστικών εργασιών και το καλέμισμα σε φυφική πέτρα, τεχνητή πέτρα, μάρμαρο κ.λπ. με τη χρήση εργαλείων εξοπλισμένων με εξάγωνο τσοκ. Η ορθή, αξιόπιστη και ασφαλής λειτουργία του ηλεκτρικού εργαλείου εξαρτάται από την ορθή του εκμετάλλευση, για το

Προτού χρησιμοποιήσετε το προϊόν αυτό πρέπει να διαβάσετε το εγχειρίδιο εξ ολοκλήρου και φυλάξτε τις οδηγίες. Ο προμηθευτής δεν ευθύνεται για οποιαδήποτε βλάβη ή ζημιά προκληθεί λόγω μη συμμόρφωσης με τις οδηγίες ασφαλείας και τις συστάσεις του παρόντος εγχειριδίου. ΠΕΡΙΕΧΌΜΕΝΟ ΤΗΣ ΣΥΣΚΕΥΑΣΊΑΣ Το προϊόν παραδίδετε έτοιμο προς χρήση, στη συσκευασία πρέπει να περιλαμβάνονται: - κατεδαφιστικό πιστολέτο

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Παράμετρος Μονάδα μέτρησης Αξία Κωδικός προϊόντος YT-82002 Ονομαστική τάση [V~] 220 - 240 Ονομαστική συχνότητα [Hz] 50 - 60 Ονομαστική ισχύς [W] 1600 Συχνότητα κρούσης [min

] 1900 Ενέργεια μεμονωμένης κρούσης [J] 70 Συχνότητα κρούσης [kg] 14,8

Επίπεδο θορύβου [dB(A)] 91,3 ± 3,0 - ηχητική πίεση [dB(A)] 100,4 ± 2,42 - ισχύς [m/s

] 14,59 ± 1,5 Επίπεδο κραδασμών II Κλάση μόνωσης IPX0 Βαθμός προστασίας [mm] 30 Τσοκ εξαρτημάτων - εξάγωνο [mm] 30 ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς. Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέ- χονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση. Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα. Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα. Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκα- λέσουν ανάφλεξη της σκόνης ή των ατμών. Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.68 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιον- δήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτρο-

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογι- κοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλ- κοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού. Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπατα- ρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουρ- γίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα- λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας. Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κι- νούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιω- θείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσε- ξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου. Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία. Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την απο- σύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή. Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος. Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών. Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι-69 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμη- ρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβά- νοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίν- δυνες καταστάσεις.

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποι- εί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο. ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Φοράτε προστασία ακοής. Η έκθεση στον ήχο μπορεί να προέρχεται από την ακουστική οδό. Εργαλεία από χύτευση και κατασκευή με λαβές από τη συναρμολόγηση. Η απώλεια του ελέγχου μπορεί να είναι το αφεντικό

Χρησιμοποιήστε μάσκες για τη σκόνη. Η χρήση μαζών σκόνης μειώνει τον κίνδυνο θραύσης του στρώματος. Ενώ κάνετε τη δουλειά σας, για συμβουλές ασφαλείας, μπορεί να συναντήσετε ένα κρυφό χαρακτηριστικό ασφαλείας που σας εμποδίζει να παρακολουθείτε ή να ελέγξετε πληροφορίες σχετικά με την ασφάλεια μιας ηλεκτρονικής συσκευής με τεχνολογία. Ο περιορισμός της πρόσβασης σε ένα εργαλείο που θα μπορούσε να καθοδηγηθεί στη διαδικασία χειρισμού θα μπορούσε να κάνει τα εργαλεία χειρισμού εργαλείων λειτουργικά. Προειδοποιήσεις σχετικά με τη διάτρηση με τρυπάνια Πάντα ελέγχεται εάν έχει οριστεί ίσο όριο για διπλό έλεγχο ή έλεγχο της ημερομηνίας. Σε υψηλότερες ταχύτητες, το τρυπάνι είναι πιθανό να λυγίσει, εάν αφεθεί να έρθει σε επαφή ελεύθερα με το περιστροφικό εργαλείο, θα συσσωρευτεί τραύμα. Εφαρμόστε μόνο εν σειρά με τρυπάνι και μην εφαρμόσετε στην εφαρμογή. Το τρυπάνι μπορεί να λυγίσει, με αποτέλεσμα να σπάσει και να χάσει τον έλεγχο, με αποτέλεσμα να τραυματιστεί. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΠΡΟΣΟΧΗ! Η συναρμολόγηση πρέπει να γίνεται πάντοτε κατόπιν αποσύνδεσης του ηλεκτρικού ρεύματος. Βγάλτε το βύσμα του καλωδίου τροφοδοσίας από την πρίζα ηλεκτρικής ενέργειας! Στερέωση της πρόσθετης χειρολαβής (ΙΙ) Την πρόσθετη χειρολαβή μπορείτε να ρυθμίσετε έτσι ώστε να εξασφαλίσετε την πιο ασφαλή, εργονομική και αποδοτική εργασία. Τοποθετήστε την πρόσθετη χειρολαβή στην επιθυμητή θέση και στη συνέχεια σφίξτε τους σφιγκτήρες του κλειδώματος για να τη στερεώσετε αποτελεσματικά και σταθερά σε αυτήν τη θέση. Λαμβάνοντας υπόψη το χαρακτήρα της εργασίας, πρέπει να ελέγχετε το βαθμό σύσφιξης του κλειδώματος κατά τη διάρκεια εκμετάλλευσης του εργαλείου. Συναρμολόγηση και αποσυναρμολόγηση των εξαρτημάτων (ΙΙΙ) Εξαρτήματα όπως η σμίλη, το κοπίδι και το καλέμι στερεώνονται στο τσοκ με τη βοήθεια του περιστρεφόμενου κλειδώματος. Τραβήξτε το μάνδαλο στερέωσης του τσοκ και γυρίστε το κατά 180

έτσι ώστε να μην αποτελεί εμπόδιο κατά την τοποθέτηση και την αφαίρεση του εξαρτήματος στο και από το τσοκ. Εξάγωνο τσοκ σε ένα από τα τοιχώματα έχει μια αυλάκωση που επιτρέπει την περιστροφή του μάνδαλου και το σταθερό κλείδω- μα του εξαρτήματος στο τσοκ. Εισάγετε το εξάρτημα στην υποδοχή του τσοκ έτσι ώστε η αυλάκωση να βρίσκεται στο ύψος του μάνδαλου. Στη συνέχεια τραβήξτε το μάνδαλο του τσοκ και γυρίστε το κατά 180

έτσι ώστε να μπλοκάρετε τη δυνατότητα του εξαρτήματος να πεταχτεί έξω από το τσοκ. Σιγουρευτείτε προσπαθώντας να τραβήξετε το εξάρτημα έξω. Εάν θα το καταφέρετε, πρέπει να επαναλάβετε τη διαδικασία συναρμολόγησης του εξαρτήματος. ΕΚΜΕΤΑΛΛΕΥΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Πριν από την εργασία πρέπει να ελέγξετε το περίβλημα καθώς και το καλώδιο τροφοδοσίας με το βύσμα για τυχόν βλάβη. Σε περίπτωση βλάβης απαγορεύεται συνέχιση της εργασίας!70 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Ενέργειες κατά την προετοιμασία Να διαλέξετε τα κατάλληλα για την εργασία εξαρτήματα: το καλέμι ή το κοπίδι. Καθαρίστε τα επιλεγμένα εξαρτήματα, ενώ το σημείο το οποίο θα μπει στο τσοκ, καλύψτε με λεπτή επιφάνεια γράσου. Εισάγετε το εξάρτημα στο τσοκ εργαλείου. Βάλτε το βύσμα του καλωδίου τροφοδοσίας στην πρίζα ηλεκτρικής ενέργειας. Φορέστε ωτοασπίδες, προστατευτικά γυαλιά, γάντια εργασίας. Ενεργοποίηση και αποσύνδεση εργαλείου Πάρτε μια ασφαλή στάση του σώματος που εγγυάται τη διατήρηση ισορροπίας, κρατήστε το κατεδαφιστικό πιστολέτο με τα δυο σας χέρια και σιγουρευτείτε εάν το εργαλείο δεν αγγίζει τίποτα και στη συνέχεια ενεργοποιήστε το πατώντας και κρατώντας πατημένο διακόπτη (ΙV).

το εργαλείο σε αυτή την κατάσταση μερικά δευτερόλεπτα για να λιπανθούν όλα τα μέρη του μηχανισμού κίνησης. Ελέγξτε ταυτόχρονα εάν το εργαλείο δεν παρουσιάζει σημάδια κάποιου προβλήματος. Υπερβολικό θόρυβο, υψηλό επίπεδο κρα- δασμών, μια ύποπτη οσμή ή εμφάνιση καπνού. Όταν δεν υπάρχουν ενδείξεις λανθασμένης λειτουργίας, μπορείτε να ξεκινήσετε εκμετάλλευση του προϊόντος. Μετά από την ολοκλήρωση της εργασίας, αποσυνδέστε το κατεδαφιστικό πιστολέτο με απελευθέρωση του διακόπτη. Ο διακόπτης έχει τη δυνατότητα κλειδώματος όταν είναι ενεργοποιημένος και χρησιμεύει αυτό κατά την εργασία μεγάλης διάρκει- ας. Για να πετύχετε το μπλοκάρισμα, κρατώντας πατημένο διακόπτη (IV), πατήστε το κουμπί του κλειδώματος. Για το ξεκλείδωμα αρκεί να πατήσετε ξανά το διακόπτη της τροφοδοσίας Εργασία με το προϊόν Συνιστάται, κατά την αρχική περίοδο, η εκμετάλλευση του εργαλείου να μην είναι πολύ εντεταμένη και να το αφήσετε να «στρώ- σουν» πρώτα τα μηχανικά του μέρη. Συνιστάται να εφαρμόσετε μεγαλύτερα διαλείμματα με σκοπό τη ψύξη –. Καθώς να «στρώ- νουν» τα εσωτερικά μέρη του κατεδαφιστικού πιστολέτου, μπορείτε να αυξάνετε την ένταση της εργασίας και να αραιώνετε τα διαλείμματα αναγκαία για τη ψύξη του εργαλείου. Προσοχή! Κάποιες φορές μπορεί να συμβαίνει ότι το κατεδαφιστικό πιστολέτο δε θα μεταφέρει τη κρούση σε εξάρτημα παρότι ο κινητήρας να εργάζεται. Η αιτία του φαινομένου οφείλεται τις περισσότερες φορές στο πολύ πυκνό λάδι. Όταν χρησιμοποιείτε το προϊόν σε πολύ χαμηλές θερμοκρασίες, προτού ξεκινήσετε την εργασία, το εργαλείο χρήζει προθέρμανση για περίπου 5 λεπτά. Στηρίξτε το εργαλείο σε κατεργαζόμενη επιφάνεια, κρατήστε το κατεδαφιστικό πιστολέτο με τα δυο σας χέρια και ενεργοποιείστε πατώντας το διακόπτη. Εάν το εργαλείο δεν ξεκινάει να λειτουργεί, πρέπει να σπρώξετε το κατεδαφιστικό πιστολέτο προς την κατεργαζόμενη επιφάνεια. Το παραπάνω φαινόμενο δεν αποτελεί ένδειξη κάποιου προβλήματος αλλά έναν τρόπο προστασίας κατά της εργασίας χωρίς επιβάρυνση. Κατά τη διάρκεια εργασίας να ασκείτε μόνο την πίεση που είναι απολύτως αναγκαία για την ορθή λειτουργία του εργαλείου. Η άσκηση υπερβολικής πίεσης πάνω στο εργαλείο μπορεί να προκαλέσει βλάβη στο εξάρτημα και στους μηχανισμούς του κρουστι- κού πιστολέτου και να οδηγήσει στη μείωση απόδοσης. Όταν το εργαλείο θα χρησιμοποιείται για το καλέμισμα κάποιας επιφάνειας με μεγάλο πάχος, πρέπει να διεκπεραιώσετε την εργασία με στρώσεις. Να διασπάτε κάθε φορά επιφάνειες μικρού πάχους. Κατά τη διάρκεια εργασίας πρέπει να εφαρμόσετε τακτικά διαλείμματα. Πρόσθετες πληροφορίες Κατά τη διάρκεια εργασίας δεν πρέπει να ασκείτε υπερβολική πίεση πάνω σε κατεργαζόμενο υλικό ούτε να κάνετε απότομες κινήσεις για να μην προκαλέσετε βλάβη του εξαρτήματος και του δράπανου. Κατά τη διάρκεια εργασίας πρέπει να εφαρμόσετε τακτικά διαλείμματα. Δεν πρέπει να επιτρέψετε την υπερφόρτωση του εργαλείου. Η θερμοκρασία της εξωτερικής επιφάνειας ποτέ δεν πρέπει να ξεπεράσει τους 60

C. Μετά από την ολοκλήρωση εργασίας αποσυνδέστε το δράπανο, αφαιρέστε το βύσμα από την πρίζα παροχής ρεύματος και προχώρησε στη συντήρηση και έλεγχο. Η επιμέτρηση της δηλωμένη ολικής τιμής δόνησης έγινε με την τυποποιημένη μέθοδο και μπορεί να χρησιμοποιειθεί για τη σύγκριση του εργαλείου με ένα άλλο. Η δηλωμένη ολική τιμή δόνησης μπορεί να χρησιμοποιειθεί κατά την αρχική εκτίμηση του εργαλείου. Προσοχή! Η εκπομπή δόνησης κατά τη διάρκεια της εργασίας μπορεί να διαφέρει από τη δηλωμένη ανάλογα με τον τρόπο εκμε- τάλλευσης του εργαλείου. Προσοχή! Πρέπει να καθορίσετε τα μέτρα ασφάλειας για προστασία του χειριστή που στηρίζονται στην εκτίμηση κινδύνου υπό πραγματικές συνθήκες χρήσης (με τη συνεκτίμηση του συνόλου των επιμέρους ενεργειών στον κύκλο εργασίας όπως παραδείγ- ματος το χρόνο όταν το εργαλείο βρίσκεται εκτός λειτουργίας ή σε ετοιμότητα προς χρήση καθώς και το χρόνο ενεργοποίησης). ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΤΕΧΝΙΚΉ ΕΠΙΒΛΕΨΗ

Πάντοτε πριν από τη χρήση των τρυπανιών ή των κοπιδιών πρέπει να τα καθαρίσετε καλά και το σημείο το οποίο θα μπει στο τσοκ, καλύψτε με λεπτή επιφάνεια γράσου.71 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Συμπλήρωση λαδιού (V) Ο μηχανισμός του κατεδαφιστικού πιστολέτου λιπαίνετε με πλήρη υγρή λίπανση. Στο πάτο του καλύμματος βρίσκεται υποδοχή του λαδιού με ένα παραθυράκι επίβλεψης. Όταν κατόπιν τοποθέτησης του κατεδαφιστικού πιστολέτου με το τσοκ κατευθυνόμενο προς τα πάνω δεν θα φαίνεται το λάδι στο παραθυράκι επίβλεψης, πρέπει να συμπληρώσετε την έλλειψή του. Το επίπεδο του λαδιού πρέπει να βρίσκεται περίπου 3 χιλιοστά από την κάτω άκρη του παράθυρου επίβλεψης. Συνιστάται χρήση του λαδιού για κινητήρες με ιξώδες SAE 20W-50. Τη συμπλήρωση της έλλειψης σε λάδι πρέπει να διεκπεραιώσετε με ακόλουθο τρόπο. Αποσυνδέστε το βύσμα του καλωδίου τροφοδοσίας από την πρίζα ηλεκτρικής ενέργειας. Γυρίστε το κατεδαφιστικό πιστολέτο έτσι ώστε η υποδοχή του λαδιού να κατευ- θύνεται προς τα πάνω. Ξεβιδώστε το καπάκι της υποδοχής με το παραθυράκι επίβλεψης. Πρέπει να προσέχετε να μην χάσετε ή χαλάσετε το λαστιχένιο στεγανοποιητικό που βρίσκεται κάτω από το καπάκι. Συμπληρώστε το λάδι και βιδώστε το καπάκι. Το καπάκι να βιδώσετε μόνο τόσο, όσο απαιτείται για να πετύχετε τη στεγανότητα. Η άσκηση υπερβολικής δύναμης μπορεί να προ- καλέσει ζημιά στη στεγανότητα ή στο σπείρωμα του καπακιού. Ελέγξτε το επίπεδο λαδιού προτού να ξεκινήσετε εργασία. Το λάδι πρέπει να συμπληρώνετε κάθε 20 ημέρες εργασίας, υποθέτοντας ότι το κατεδαφιστικό πιστολέτο λειτούργησε περίπου 3-4 ώρες. ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλε- κτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυ- βο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επι- θεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.INSTRUKCJA ORYGINALNA
