MANUAL DE USUARIO YT-82002 Yato

MARTILLO PARA DEMOLICIÓN

1. cuerpo con mango principal

2. interruptor eléctrico

3. bloqueo del interruptor eléctrico

4. portaherramientas

5. bloqueo del portaherramientas

7. cable de alimentación con enchufe

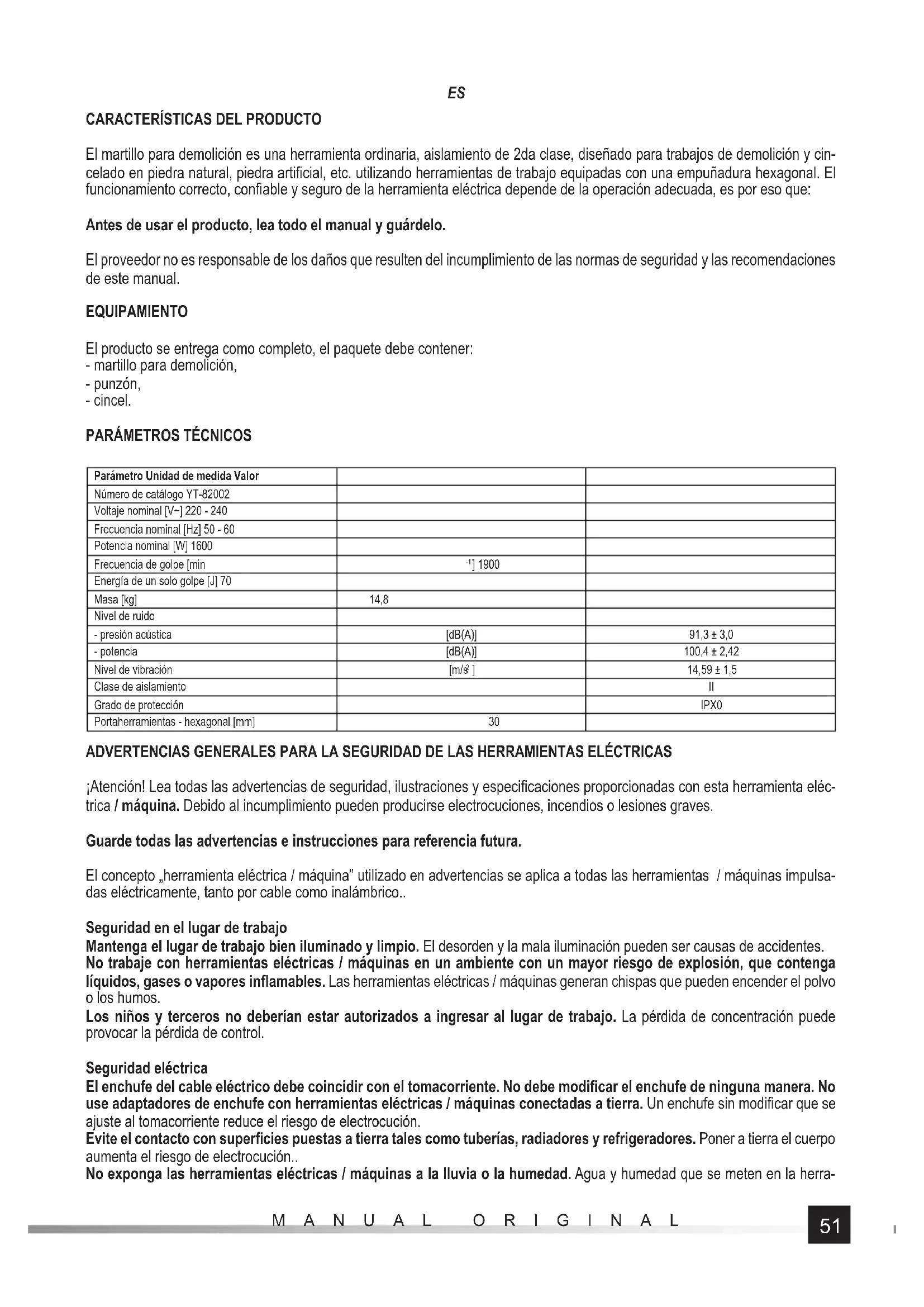

El martillo para demolición es una herramienta ordinaria, aislamiento de 2da clase, diseñado para trabajos de demolición y cin- celado en piedra natural, piedra artifi cial, etc. utilizando herramientas de trabajo equipadas con una empuñadura hexagonal. El funcionamiento correcto, confi able y seguro de la herramienta eléctrica depende de la operación adecuada, es por eso que: Antes de usar el producto, lea todo el manual y guárdelo. El proveedor no es responsable de los daños que resulten del incumplimiento de las normas de seguridad y las recomendaciones de este manual. EQUIPAMIENTO El producto se entrega como completo, el paquete debe contener: - martillo para demolición, - punzón, - cincel.

Parámetro Unidad de medida Valor Número de catálogo YT-82002 Voltaje nominal [V~] 220 - 240 Frecuencia nominal [Hz] 50 - 60 Potencia nominal [W] 1600 Frecuencia de golpe [min

] 14,59 ± 1,5 Clase de aislamiento II Grado de protección IPX0 Portaherramientas - hexagonal [mm] 30 ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS ¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especifi caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves. Guarde todas las advertencias e instrucciones para referencia futura. El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsa- das eléctricamente, tanto por cable como inalámbrico.. Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores infl amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control. Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modifi car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modifi car que se ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superfi cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herra-52 MANUAL ORIGINAL

mienta eléctrica / máquinas aumenta el riesgo de electrocución. No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afi lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica. Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la infl uencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves. Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina. Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves. Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con- trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas. Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herra- mienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo. Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse. Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / má- quina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados. Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verifi car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afi lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo. Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas ins- trucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superfi cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las su- perfi cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro. Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.53 MANUAL ORIGINAL

Use protección auditiva. La exposición al sonido puede provenir de la vía auditiva. Herramientas de moldura y mano de obra con mangos de montaje. Perder el control puede ser el jefe del lugar. Utilice mascarillas antipolvo. El uso de masas de polvo reduce el riesgo de rotura de capas. Mientras realiza su trabajo, para obtener consejos de seguridad, puede encontrar una característica de seguridad oculta que le impide monitorear o revisar información sobre la seguridad de un dispositivo electrónico con tecnología. Restringir el acceso a una herramienta que podría guiarse a través del proceso de manipulación podría hacer que las herramientas de manipulación de herramientas estén operativas. Advertencias relacionadas con la perforación con brocas Siempre se verifi ca si se establece un límite igual para verifi car dos veces o verifi car la fecha. A velocidades más altas, es pro- bable que el taladro se doble; si se le permite entrar en contacto libremente con la herramienta rotativa, acumulará trauma. Aplique solo en línea con un taladro y no aplique a la aplicación. La broca puede doblarse, hacer que se rompa y pierda el control, provocando lesiones.

MONTAJE DE ELEMENTOS DE EQUIPO

NOTA! El equipo puede instalarse solo cuando la tensión de alimentación está desconectada. Desconecte el cable de alimenta- ción del tomacorriente de la pared. Ajustando el mango adicional (II) El mango adicional se puede colocar en la posición que proporcione el trabajo más seguro, ergonómico y efi ciente. Coloque la manija en la posición deseada y luego bloquee la posibilidad de cambiar su posición apretando fuerte y fi rmemente la perilla de bloqueo. Debido a la naturaleza del trabajo, el grado de ajuste de la perilla de bloqueo debe verifi carse durante el uso del producto. Montaje y desmontaje de herramientas de trabajo (III) La herramienta de trabajo en forma de formón, cincel o punzón está bloqueada en el mango por medio de un bloqueo giratorio. Tire del bloqueo del portaherramientas y gírelo 180 grados para que la traba no interfi era con la inserción y el deslizamiento de la herramienta de trabajo dentro y fuera del soporte. El soporte hexagonal en una pared tiene una ranura que le permite girar el bloqueo de la manija y bloquear la herramienta de trabajo en el soporte. Inserte la herramienta de trabajo en el soporte para que la ranura esté a la altura del bloqueo. A continuación, retire el bloqueo del portaherramientas y gírelo 180 grados para que la herramienta no pueda sacarse del mango. Asegúrate de agarrar la herramienta e intenta sacarla del soporte. Si llegue a hacerlo, repita el procedimiento de montaje de la herramienta de trabajo.

Antes de comenzar a trabajar, verifi que que la carcasa y el cable de conexión con el enchufe no estén dañados. Si se encuentra daño, ¡no se permite más trabajo! Actividades preparatorias Seleccione la herramienta de trabajo adecuada: punzón o cincel. Limpie la herramienta, cepille la manija de la herramienta seleccionada con una capa delgada de grasa. Inserte la herramienta de trabajo en el portaherramientas del producto. Inserte el enchufe del cable en el tomacorriente. Póngase protectores auditivos, protección para los ojos, guantes de trabajo. Iniciar y parar el producto Tome una posición para asegurar el equilibrio, sujete el martillo con ambas manos y asegúrese de que la herramienta de trabajo no toque nada, inicie el producto presionando y sosteniendo el interruptor (IV) con su dedo. Mantenga la herramienta en este estado durante varios segundos para que la grasa llegue a todos los elementos del mecanismo de accionamiento. al mismo tiempo, verifi que si el producto muestra signos de funcionamiento anormal. Demasiado ruido, niveles de vibración demasiado altos, olores sospechosos o la apariencia de humo. Si no se observan signos de funcionamiento anormal, el producto puede ser utilizado Después de terminar el trabajo, apague el martillo al liberar la presión en el interruptor. El interruptor tiene la capacidad de bloquear en la posición de encendido, lo que puede ser útil durante el trabajo a largo plazo. Para bloquear el interruptor, presione el botón de bloqueo con el interruptor (IV) presionado. La liberación del bloqueo se produce presionando el interruptor. Operación con el producto Se recomienda que el uso de la herramienta no sea demasiado intenso durante el período inicial. Esto permitirá que las partes54 MANUAL ORIGINAL

mecánicas pasen. También se recomienda utilizar descansos más largos para enfriar el martillo. A medida de rodar los elementos dentro del martillo, puede aumentar la intensidad del trabajo y reducir los intervalos necesarias para enfriar la herramienta. ¡Precaución! A veces puede suceder que el martillo no transmita el impacto a la herramienta de trabajo, incluso aunque el motor esté funcionando. La razón de esto es generalmente aceite demasiado espeso. Si el producto se usa a bajas temperaturas, déjelo actuar durante aproximadamente 5 minutos para calentarlo. Coloque la herramienta de trabajo sobre la superfi cie a trabajar, tome el martillo en ambos magnos y actívelo con el interruptor. Si la herramienta no ha comenzado, empuje el martillo hacia la superfi cie de trabajo. Esto no es el resultado de una operación incorrecta y la protección contra el trabajo descargado. Durante el trabajo, ejerza solo la presión necesaria para el correcto funcionamiento de la herramienta. Aplicar demasiada presión sobre la herramienta de trabajo puede dañar la herramienta de trabajo y los mecanismos de martillo, y también reducirá la productividad. Si el producto se va a utilizar para martillar superfi cies de gran espesor, el martillado debe realizarse en capas. Cada vez, cubra una capa de pequeño espesor. Durante el trabajo, haga descansos regulares. Comentarios adicionales Durante el trabajo, no ejerza demasiada presión sobre la pieza de trabajo y no realice movimientos bruscos para no dañar la herramienta de trabajo y el taladro. Durante el trabajo, haga descansos regulares. No permita que la herramienta se sobrecargue, la temperatura de las superfi cies externas nunca puede superar los 60 ° C. Después de terminar el trabajo, apague el taladro, desenchufe el cable de la herramienta del tomacorriente y lleve a cabo el mantenimiento y las inspecciones. El valor de vibración total declarado se midió usando un método de prueba estándar y se puede usar para comparar una herra- mienta con otra. El valor de vibración total declarado se puede usar en la evaluación de la exposición inicial. ¡Precaución! La emisión de vibraciones durante el trabajo con la herramienta puede diferir del valor declarado, dependiendo del uso de la herramienta. ¡Precaución! Es necesario especifi car medidas de seguridad para proteger al operador, que se basan en una evaluación de la exposición en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como cuando la herramienta está apagada o inactiva y el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

Lubricación Siempre antes de usar taladros o cortadores, límpielos y aplique una fi na capa de grasa a la empuñadura de la herramienta. Reposición de aceite (V) El mecanismo del martillo se lubrica usando un baño de aceite. En la parte inferior de la carcasa hay un relleno de aceite con una ventana de inspección. Si después de colocar el martillo con el portaherramientas apuntando hacia arriba, el aceite en la ventana de inspección no estará visible, debe complementarse sin aceite. El nivel de aceite debe ser de aproximadamente 3 mm medido desde el borde inferior de la ventana de inspección. Se recomienda utilizar aceite de motor con clase de viscosidad SAE 20W-50. La falta de aceite debe completarse de la siguiente manera. Desenchufe el cable de alimentación del tomacorriente. Gire el mar- tillo para que la entrada de aceite se apunta hacia arriba. Desatornille el tapón de llenado con la ventana de inspección. Tenga cuidado de no perder ni dañar el sello de goma debajo del enchufe. Vuelva a llenar el aceite y atornille el tapón. Solo apriete el tapón con la fuerza requerida para obtener la estanqueidad. Al usar una fuerza excesiva, se puede dañar el sello o la conexión roscada del enchufe. Verifi que el nivel de aceite antes de comenzar a trabajar. El aceite debe completarse cada 20 días de operación, suponiendo que todos los días el martillo trabaje durante aproximada- mente 3-4 horas. ¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléc- trico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.55 INSTRUCTIONS ORIGINALES
