LIETOŠANAS INSTRUKCIJA YT-82002 Yato

2. elektriskais slēdzis

4. instrumentu turētājs

5. instrumentu turētāja fi ksators

7. barošanas vads ar kontaktdakšu

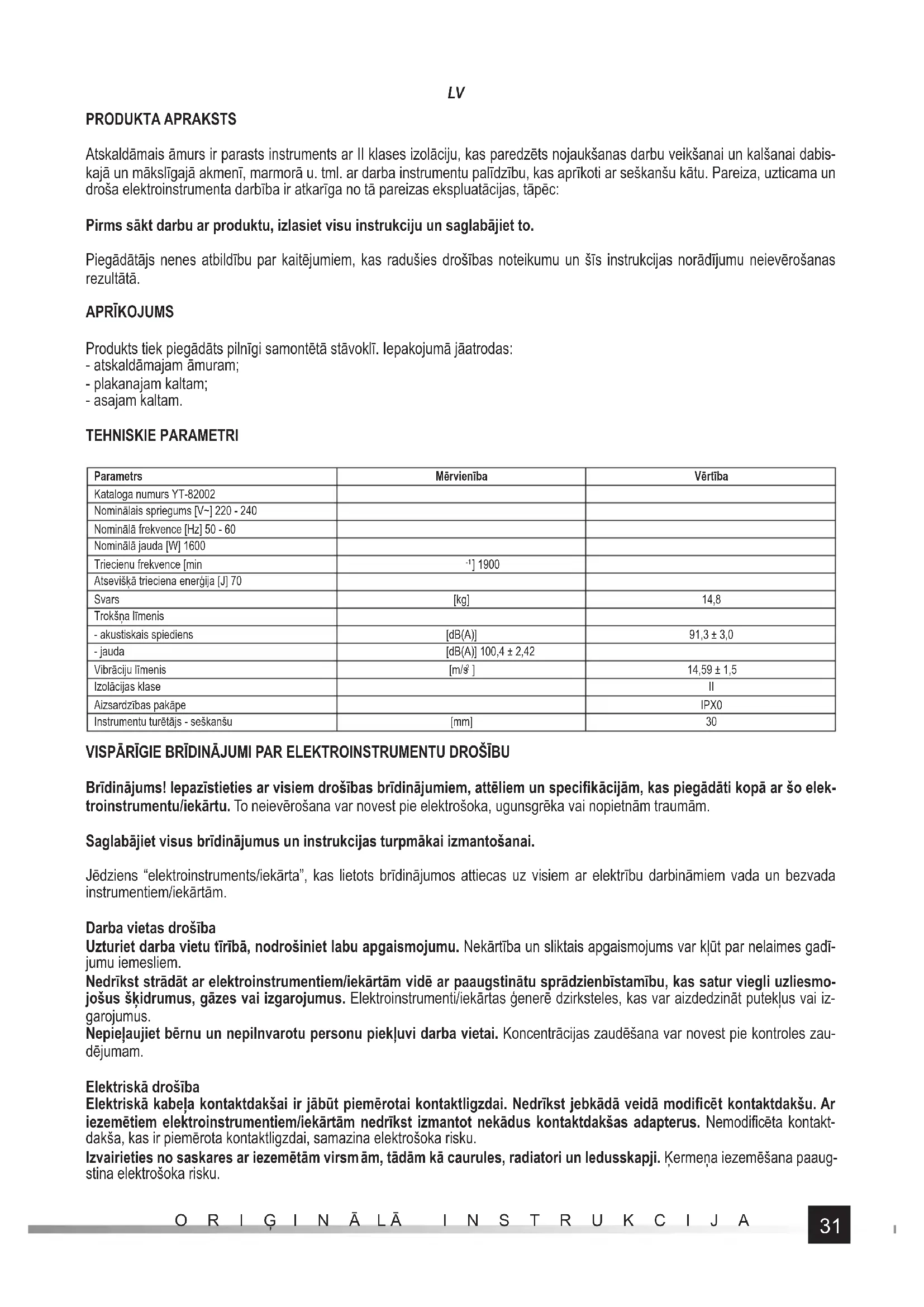

PRODUKTA APRAKSTS Atskaldāmais āmurs ir parasts instruments ar II klases izolāciju, kas paredzēts nojaukšanas darbu veikšanai un kalšanai dabis- kajā un mākslīgajā akmenī, marmorā u. tml. ar darba instrumentu palīdzību, kas aprīkoti ar seškanšu kātu. Pareiza, uzticama un droša elektroinstrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc: Pirms sākt darbu ar produktu, izlasiet visu instrukciju un saglabājiet to. Piegādātājs nenes atbildību par kaitējumiem, kas radušies drošības noteikumu un šīs instrukcijas norādījumu neievērošanas rezultātā. APRĪKOJUMS Produkts tiek piegādāts pilnīgi samontētā stāvoklī. Iepakojumā jāatrodas: - atskaldāmajam āmuram; - plakanajam kaltam; - asajam kaltam. TEHNISKIE PARAMETRI Parametrs Mērvienība Vērtība Kataloga numurs YT-82002 Nominālais spriegums [V~] 220 - 240 Nominālā frekvence [Hz] 50 - 60 Nominālā jauda [W] 1600 Triecienu frekvence [min

] 14,59 ± 1,5 Izolācijas klase II Aizsardzības pakāpe IPX0 Instrumentu turētājs - seškanšu [mm] 30 VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un specifi kācijām, kas piegādāti kopā ar šo elek- troinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām. Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai. Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām. Darba vietas drošība Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī- jumu iemesliem. Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmo- jošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai iz- garojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zau- dējumam. Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modifi cēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodifi cēta kontakt- dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku. Izvairieties no saskares ar iezemētām virsm ām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug- stina elektrošoka risku.32

Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen- tiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari- nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku. Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzī bai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku. Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstru- mentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības lī- dzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku. Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār- nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā. Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pie- slēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām. Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietoju- mam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta, kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam. Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no baro- šanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas. Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinā- tos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus. Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt. Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virs- mas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās. Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģinālās rezerves daļas. Tas nodrošina elektroinstrumenta darbības drošību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Valkājiet dzirdes aizsarglīdzekļus. Skaņas iedarbība var nākt no dzirdes ceļa.33

Instrumenti no formēšanas un apstrādes ar rokturiem no montāžas. Kontroles zaudēšana var būt vietas boss. Izmantojiet putekļu maskas. Putekļu masu izmantošana samazina slāņa pārrāvuma risku. Veicot savu darbu, lai saņemtu drošības padomu, jūs varat saskarties ar slēptu drošības līdzekli, kas neļauj pārraudzīt vai pārskatīt informāciju par elektroniskas ierīces ar tehnoloģiju drošību. Ierobežojot piekļuvi instrumentam, kas var tikt vadīts visā apstrādes procesā, varētu padarīt instrumentu apstrādes rīkus darbināmus. Brīdinājumi saistībā ar urbšanu ar urbjiem Vienmēr tiek pārbaudīts, vai ir iestatīts vienāds limits, lai vēlreiz p ārbaudītu vai pārbaudītu datumu. Pie lielāka ātruma sējmašīna, visticamāk, izlocīsies, ja ļauj brīvi saskarties ar rotējošo instrumentu, tajā uzkrāsies traumas. Uzklājiet tikai vienā līnijā ar urbi un neuzklājiet uz aplikācijas. Urbis var saliekties, izraisot tā lūzumu un kontroles zaudēšanu, kā rezultātā var gūt savainojumus.

APRĪKOJUMA ELEMENTU UZSTĀDĪŠANA

UZMANĪBU! Aprīkojuma uzstādīšanu var veikt tikai pie atslēgta barošanas sprieguma. Izvelciet barošanas vada kontaktdakšu no kontaktligzdas! Papildroktura iestatīšana (II) Papildrokturu var iestatīt pozīcijā, kas nodrošina drošāko, ergonomiskāko un efektīvāko darbu. Iestatiet rokturi vēlamā pozīcijā, pēc tam bloķējiet pozīcijas maiņas iespēju, stingri un droši savelkot bloķētāja skrūvi. Darba rakstura dēļ instrumenta lietošanas laikā jāpārbauda bloķētāja skrūves savilkšanas pakāpe. Darba instrumentu uzstādīšana un demontāža (III) Darba instruments, asais vai plakanais kalts, tiek fi ksēts turētajā ar pagriežamā fi ksatora palīdzību. Atvelciet instrumentu turētāja fi ksatoru un pagrieziet to par 180 grādiem tā, lai fi ksators netraucētu ievadīt darba instrumentu turētājā un izņemt to no tā. Uz vienas no seškanšu kāta sienām atrodas rieva, kas ļauj pagriezt turētāja fi ksatoru un fi ksēt darba instrumentu turētājā. Ievadiet instrumentu turētājā tā, lai rieva atrastos fi ksatora augstumā. Pēc tam atvelciet instrumentu turētāja fi ksatoru un pagrieziet to par 180 grādiem tā, lai bloķētu darba instrumenta izbīdīšanās no turētāja iespēju. Pārliecinieties, ka tas nav iespējams, satverot in- strumentu un mēģinot izvilkt to no turētāja. Ja tas ir izdevies, atkārtojiet darba instrumenta uzstādīšanas procedūru.

Pirms darba ar instrumentu sākšanas pārbaudiet, vai korpuss un pieslēgšanas vads ar kontaktdakšu nav bojāti. Ja ir konstatēti bojājumi, nedrīkst turpināt darbu! Sagatavošanas darbības Izvēlieties piemērotu darba instrumentu: aso vai plakano kaltu. Iztīriet instrumentu, uz tā kātu uzklājiet plānu smērvielas slāni. Ievadiet darba instrumentu produkta instrumentu turētājā. Ievadiet barošanas vada kontaktdakšu elektriskā tīkla kontaktligzdā. Uzvelciet dzirdes un acu aizsardzības līdzekļus, darba cimdus. Produkta iedarbināšana un apturēšana Ieņemiet pozīciju, kas nodrošina līdzsvara saglabāšanu, satveriet āmuru ar abām rokām, pārliecinieties, ka instruments ne ar ko nesaskaras, iedarbiniet produktu, nospiežot ar pirkstu slēdzi un turot to nospiestu (IV). Turiet instrumentu šādā stāvoklī 10–20 sekundes, lai smērviela nokļūtu uz visiem piedziņas mehānisma elementiem. Vienlaikus pārbaudiet, vai produkts neizrāda nepareizas darbības simptomus. Pārāk liels troksnis, pārāk augsts vibrāciju līmenis, aizdomīga smaka vai dūmu parādīšanās. Ja nav pamanīti nekādi nepareizās darbības simptomi, var sāk lietot produktu. Pēc darba pabeigšanas izslēdziet āmuru, atlaižot spiedienu uz slēdzi. Ir iespējams bloķēt slēdzi ieslēgtajā stāvoklī, kas var noderēt ilgstoša darba laikā. Lai bloķētu slēdzi, nospiediet bloķētāja pogu pie nospiesta slēdža (IV). Bloķētājs tiek atbrīvots, nospiežot slēdzi. Darbs ar produktu Ieteicams, lai instrumenta lietošanas sākuma periodā darbs ar to nebūtu pārāk intensīvs, tas ļauj piestrādāties mehāniskām daļām. Ieteicams arī ievērot ilgākus pārtraukumus, lai ļautu āmuram atdzist. Āmura iekšējiem elementiem piestrādājoties, var palielināt darbības intensitāti un saīsināt pārtraukumus, kas nepieciešami instrumenta dzesēšanai. Uzmanību! Reizēm var gadīties, ka āmurs nenodos triecienu uz darba instrumentu, lai gan dzinējs strādā. Visbiežāk šāda stāvokļa iemesls ir pārāk bieza eļļa. Ja produkts tiek lietots zemā temperatūrā, tam jāļauj strādāt aptuveni 5 minūtes, lai to uzsildītu. Pielieciet darba instrumentu pie apstrādājamas virsmas, satveriet āmuru aiz abiem rokturiem un iedarbiniet to ar slēdzi. Ja darba34

instruments nav sācis darboties, pastumiet āmuru apstrādājamās virsmas virzienā. Šis nav nepareizas darbības rezultāts, bet gan aizsardzības pret darbību bez slodzes rezultāts. Darba laikā pielieciet tikai tādu spiedienu, kas nepieciešams instrumenta pareizajai darbībai. Pārāk liels spiediens uz darba in- strumenta var novest pie darba instrumenta un atskaldāmā āmura mehānismu bojājuma, kā arī pie veiktspējas samazināšanās. Ja produkts tiek izmantots, lai nokaltu liela biezuma virsmu, kalšana jāveic vairākās kārtās, katru reizi nokaļot kārtu ar nelielu biezumu. Darba laikā ievērojiet regulārus pārtraukumus. Papildu norādījumi Darba laikā nepielieciet pārāk lielu spiedienu apstrādājamai virsmai un neveiciet straujas kustības, lai neizraisītu darba instru- menta un urbjmašīnas bojājumu. Darba laikā ievērojiet regulārus pārtraukumus. Nedrīkst pieļaut instrumenta pārslodzes, ārējo virsmu temperatūra nedrīkst pārsniegt 60 °C. Pēc darba pabeigšanas izvelciet instrumenta vada kontaktdakšu no elektrotīkla kontaktligzdas un veiciet tehnisko apkopi un apskati. Deklarētā kopējā vibrāciju vērtība tika izmērīta ar standarta pētījumu metodes palīdzību un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā vibrāciju vērtība var tikt izmantota ekspozīcijas iepriekšējai novērtēšanai. Uzmanību! Vibrāciju emisija instrumenta darbības laikā var atšķirties no deklarētās vērtības atkarībā no instrumenta izmantoša- nas veida. Uzmanību! Ir jānoteic drošības līdzekļi lietotāja aizsardzībai, kas balstās uz iedarbības novērtēšanas reālos lietošanas apstākļos (ieskaitot visas darba cikla daļas, piemēram, laiku, kad instruments ir izslēgts vai darbojas tukšgaitā, un aktivizēšanas laiku).

TEHNISKĀ APKOPE UN APSKATES

Ieeļļošana Pirms urbju vai kaltu lietošanas tie vienmēr jāiztīra un jāieeļļo instrumentu turētājs ar plānu smērvielas slāņi. Eļļas papildināšana (V) Āmura mehānisms tiek ieeļļots ar eļļas vannas palīdzību. Korpusa apakšējā daļā atrodas eļļas ielietne ar pārbaudes lodziņu. Ja pēc āmura iestatīšanas ar augšup vērstu instrumentu turētāju eļļa nav redzama pārbaudes lodziņa, tā jāpapildina. Eļļas līmenim jābūt aptuveni 3 mm, kas mērīti no pārbaudes lodziņa apakšējas malas. Ieteicams izmantot eļļu ar viskozitātes klasi SAE 20W-50. Eļļas papildināšana jāveic šādi. Atslēdziet barošanas vada kontaktdakšu no elektrotīkla kontaktligzdas. Pagrieziet āmuru tā, lai eļļas ielietne būtu vērsta augšup. Atskrūvējiet ielietnes aizbāzni ar pārbaudes lodziņu. Ievērojiet piesardzību, lai nepazaudētu vai nesabojātu gumijas blīvējumu, kas atrodas zem aizbāzni. Papildiniet eļļu un aizskrūvējiet aizbāzni. Savelciet aizbāzni tikai ar tādu spēku, kas nepieciešams hermētiskuma sasniegšanai. Pārmērīga spēka piemērošana var izraisīt blīvējuma vai aizbāžņa vītņota savienojuma bojājumu. Pirms darba sākšanas pār- baudiet eļļas līmeni. Eļļa jāpapildina vismaz ik pēc 20 dienām, pieņemot, ka katrā dienā āmurs darbojas aptuveni 3–4 stundas. UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisno- tāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.35
