MANUAL DE UTILIZARE YT-82002 Yato

4. suport mandrină de prindere pentru biți

5. blocare mandrină pentru sculă

6. mâner de prindere auxiliar

7. cablu electric cu ștecher

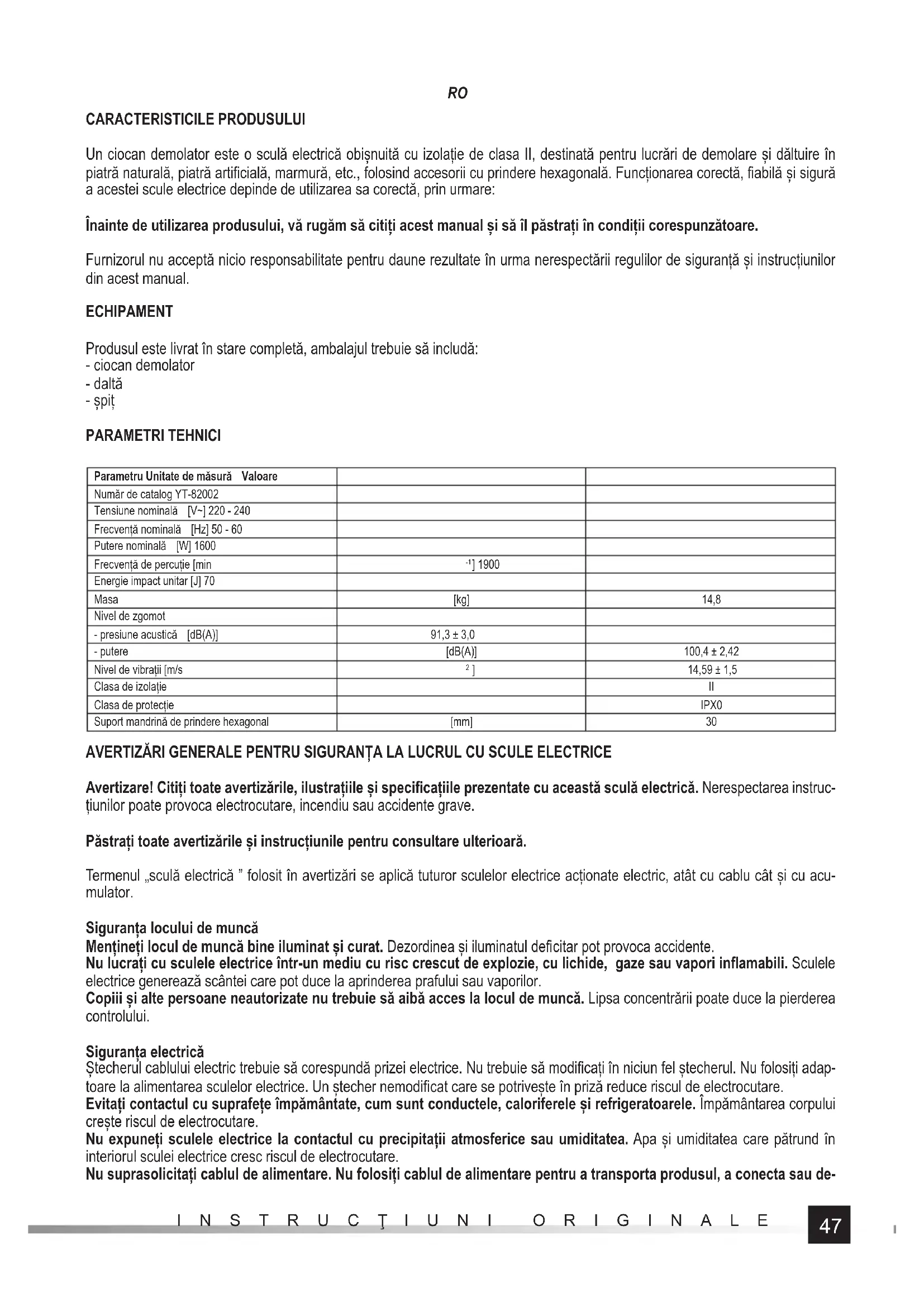

CARACTERISTICILE PRODUSULUI Un ciocan demolator este o sculă electrică obișnuită cu izolație de clasa II, destinată pentru lucrări de demolare și dăltuire în piatră naturală, piatră artifi cială, marmură, etc., folosind accesorii cu prindere hexagonală. Funcționarea corectă, fi abilă și sigură a acestei scule electrice depinde de utilizarea sa corectă, prin urmare: Înainte de utilizarea produsului, vă rugăm să citiți acest manual și să îl păstrați în condiții corespunzătoare. Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual. ECHIPAMENT Produsul este livrat în stare completă, ambalajul trebuie să includă: - ciocan demolator - daltă - șpiț PARAMETRI TEHNICI Parametru Unitate de măsură Valoare Număr de catalog YT-82002 Tensiune nominală [V~] 220 - 240 Frecvență nominală [Hz] 50 - 60 Putere nominală [W] 1600 Frecvență de percuție [min

] 14,59 ± 1,5 Clasa de izolație II Clasa de protecție IPX0 Suport mandrină de prindere hexagonal [mm] 30 AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE Avertizare! Citiți toate avertizările, ilustrațiile și specifi cațiile prezentate cu această sculă electrică. Nerespectarea instruc- țiunilor poate provoca electrocutare, incendiu sau accidente grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acu- mulator. Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul defi citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori infl amabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului. Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modifi cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare. Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau de-48

conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare. În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun- gitoare destinate lucrului la exterior reduce riscul de electrocutare. Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub infl uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă , căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave. Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare. Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă. Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores- punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații. Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice. Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți. Întrețineți sculele electrice și accesoriile. Verifi cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului. Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și con- dițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să fi e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase. Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.

INSTRUCŢIUNI ADIŢIONALE DE SIGURANŢĂ

Purtați protecție auditivă. Expunerea la sunet poate proveni din calea auditivă. Scule din turnare si manopera cu manere din montaj. Pierderea controlului poate fi șeful locului. Folosiți măști de praf. Utilizarea maselor de praf reduce riscul ruperii stratului. În timp ce vă faceți treaba, pentru sfaturi de securitate, puteți întâlni o caracteristică de securitate ascunsă care vă împie- dică să monitorizați sau să revizuiți informații despre securitatea unui dispozitiv electronic cu tehnologie. Restricționarea accesului la o unealtă care ar putea fi ghidată prin procesul de manipulare ar putea face instrumentele de manipulare a uneltelor operaționale.49

INSTALAREA ACCESORIILOR ATENȚIE! Instalarea accesoriilor poate fi efectuată doar cu alimentarea electrică întreruptă. Întotdeauna scoateți ștecherul ca- blului electric din priza de rețea! Reglarea mânerului de prindere auxiliar (II) Un mâner de prindere auxiliar poate fi fi xat într-o poziție care asigură cel mai sigur, ergonomic și efi cient mod de lucru. Așezați mandrina în poziția dorită și apoi blocați posibilitatea de modifi care a poziției strângând ferm și sigur butonul de blocare. Din cauza naturii muncii, trebuie să verifi cați gradul de strângere al butonului de blocare în timpul utilizării produsului. Asamblarea și demontarea accesoriilor de lucru (III) Accesoriul de lucru sub formă de daltă, daltă lată sau șpiț este fi xat în suportul mandrină cu ajutorul unui sistem de blocare rotativ. Trageți blocajul mandrinei și rotiți-l cu 180 de grade astfel încât să nu împiedice introducerea și scoaterea accesoriului în și din mandrină. Mandrina hexagonală are pe un perete un șanț care permite rotirea blocajului și blocarea accesoriului de lucru în mandrină. Introduceți accesoriul de lucru în mandrină astfel încât șanțul este la nivel cu blocajul. Trageți blocajul mandrinei și rotiți-l cu 180 de grade astfel încât să împiedice introducerea și scoaterea accesoriului în și din mandrină. Asigurați-vă de aceasta încercând să trageți accesoriul afară din mandrină. Dacă reușiți să îl trageți afară, repetați procedura de prindere a accesoriului de lucru. UTILIZAREA PRODUSULUI Înainte de a începe lucrul, asigurați-vă că carcasa și cablul de alimentare și ștecherul nu sunt deteriorate. Dacă s-a identifi cat orice deteriorare, este interzis să continuați lucrul! Pregătiri Alegeți accesoriul de lucru adecvat: șpiț sau daltă. Curățați accesoriul, aplicați un strat subțire de unsoare pe zona de prindere a accesoriului ales. Introduceți accesoriul de lucru în suportul mandrină al sculei. Introduceți ștecherul cablului de alimentare în priza de rețea. Puneți-vă protecții pentru urechi, pentru ochi, mănuși de lucru. Pornirea și oprirea produsului Adoptați o poziție care vă garantează echilibrul, prindeți ciocanul cu ambele mâini și, asigurându-vă că accesoriul de lucru nu atinge nimic, porniți scula apăsând și ținând apăsat comutatorul cu degetul (IV). Țineți scula în această poziție timp de câteva secunde pentru a permite unsorii să ajungă la toate elementele ale mecanismului de antrenare și verifi cați totodată dacă scula prezintă semne de funcționare anormală. Prea mult zgomot, nivel de vibrații prea ridicat, miros suspect sau degajarea fumului. Dacă nu se observă semne de funcționare anormală, scula poate fi folosită. După încheierea lucrului, opriți ciocanul eliberând comutatorul. Comutatorul poate fi blocat pe poziția ON (Pornit), ceea ce poate fi utilă în cazul funcționării pe termen îndelungat. Pentru a bloca comutatorul, apăsați butonul de blocare în timp de comutatorul este apăsat (IV). Deblocarea se realizează apăsând comutatorul. Lucrul cu produsul Se recomandă ca, în perioada inițială de utilizare, să nu folosiți scula prea intens, pentru a permite rodajul componentelor me- canice. De asemenea, se recomandă să faceți pauze mai mari pentru răcirea ciocanului. Pe măsură ce elementele din interiorul ciocanului de rodează, puteți crește intensitatea utilizării și scurta pauzele necesare pentru răcirea sculei. Notă! Uneori, se poate întâmpla ca ciocanul să nu poată transfera impactul către accesoriul de lucru, chiar dacă motorul funcționează. De obicei, acest lucru poate fi cauzat de un ulei prea vâscos. Dacă scula este folosită la temperatură prea joasă, lăsați-o să funcționeze timp de aproximativ 5 minute, pentru a se încălzi. Aplicați scula pe suprafața de prelucrat, prindeți ambele mânere ale ciocanului și porniți-l cu ajutorul comutatorului. Dacă scula nu pornește, împingeți accesoriul spre suprafața de lucru. Acest lucru nu rezultă în urma funcționării incorecte, ci a protecției împotriva funcționării în gol. În timpul lucrului, aplicați doar presiunea necesară pentru funcționarea corectă a sculei. Aplicarea unei presiuni prea mari asupra accesoriului de lucru poate duce la deteriorarea sa și a mecanismelor percutorului și, de asemenea, îi va reduce efi cienta. Dacă scula este folosită pentru a îndepărta suprafețe cu grosime mare, operația trebuie efectuată în straturi. De fi ecare dată, îndepărtați un strat de grosime mică. Faceți pauze regulate în timpul lucrului. Observații suplimentare Nu exercitați o presiune excesivă asupra materialului prelucrat în timpul lucrului și nu faceți mișcări bruște, pentru a preveni deteri- orarea accesoriului și a sculei electrice. Faceți pauze regulate în timpul lucrului. Nu suprasolicitați scula, temperatura suprafețelor exterioare nu poate depăși niciodată 60 °C. După încheierea lucrului, opriți scula, scoateți cablul din priza de la rețea și efectuați50

operațiile de întreținere și inspecție. Nivelul total declarat de vibrații a fost măsurat printr-o metodă de testare standardizată și poate fi folosit pentru a compara o sculă cu alta. Nivelul total declarat de vibrații poate fi folosit pentru evaluarea inițială a expunerii. Notă! Emisiile de vibrații la lucrul cu bormașina pot diferi de nivelul declarat în funcție de modul în care este folosită bormașina. Notă! Este necesar să se determine măsuri de siguranță pentru protecția utilizatorului, bazate pe evaluarea expunerii în condiții reale de utilizare (inclusiv toate elementele ciclului de lucru, ca de exemplu timpul în care bormașina este oprită și timpul de activare).

ÎNTREȚINERE ȘI VERIFICĂRI

Lubrifi ere Întotdeauna, înainte de utilizarea șpițurilor sau dălților, curățați-le și aplicați un strat subțire de unsoare pe suportul mandrină de prindere a sculei. Umplerea cu ulei (V) Mecanismul percutorul este lubrifi at cu ajutorul unei băi de ulei. În partea de jos a carcasei se afl ă un orifi ciu pentru umplere cu ulei cu vizor de verifi care. Dacă ciocanul este setat cu suportul mandrină orientat în sus și nu se vede uleiul prin vizorul de verifi care, trebuie să se completeze uleiul. Nivelul uleiului trebuie să fi e de aproximativ 3 mm măsurat de la marginea inferioară a vizorului de verifi care. Se recomandă să folosiți ulei de motor din clasa de vâscozitate SAE 20W-50. Umplerea cu ulei trebuie făcută astfel: Introduceți ștecherul cablului de alimentare într-o priză de rețea. Orientați scula astfel încât fi ltrul de ulei să fi e îndreptat în sus. Deșurubați bușonul orifi ciului de umplere cu vizor de verifi care. Aveți grijă să nu pierdeți sau deteriorați garnitura de cauciuc din bușon. Completați cu ulei și înșurubați bușonul. Strângeți bușonul cu forță sufi cientă pentru a asigura etanșarea. O forță excesivă poate deteriora garnitura sau fi letul bușonului. Verifi cați nivelul uleiului înainte de începerea lucrului. Nivelul de ulei trebuie completat la fi ecare 20 de zile de funcționare, presupunând că scula funcționează 3-4 ore pe zi. Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.51 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Ciocan demolator 220-240 V~ 50/60 Hz; 1600 W, 1900 min

; cod articol. YT-82002 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 62841-1:2015 + A11:2022

EN 61000-3-11:2019 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație (nume și semnătura persoanei autorizate) 0125/YT-82002/EC/2025 (locul și data emiterii) Wrocław, 2025.01.24 Persoana autorizată să întocmească dosarul tehnic: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro offi [e-mail] tel: [phone] fax [phone]/42/WE Directiva pentru utilaje și dispozitive de siguranță (H.G. nr. 1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică, (H.G. nr. 487/2016) 2011/65/UE Directivă restricții utilizare substanțe periculoase, (H.G. nr. 322/2013) sem
