NAUDOJIMO INSTRUKCIJA YT-82002 Yato

4. įrankio laikiklis

5. įrankio laikiklio blokada

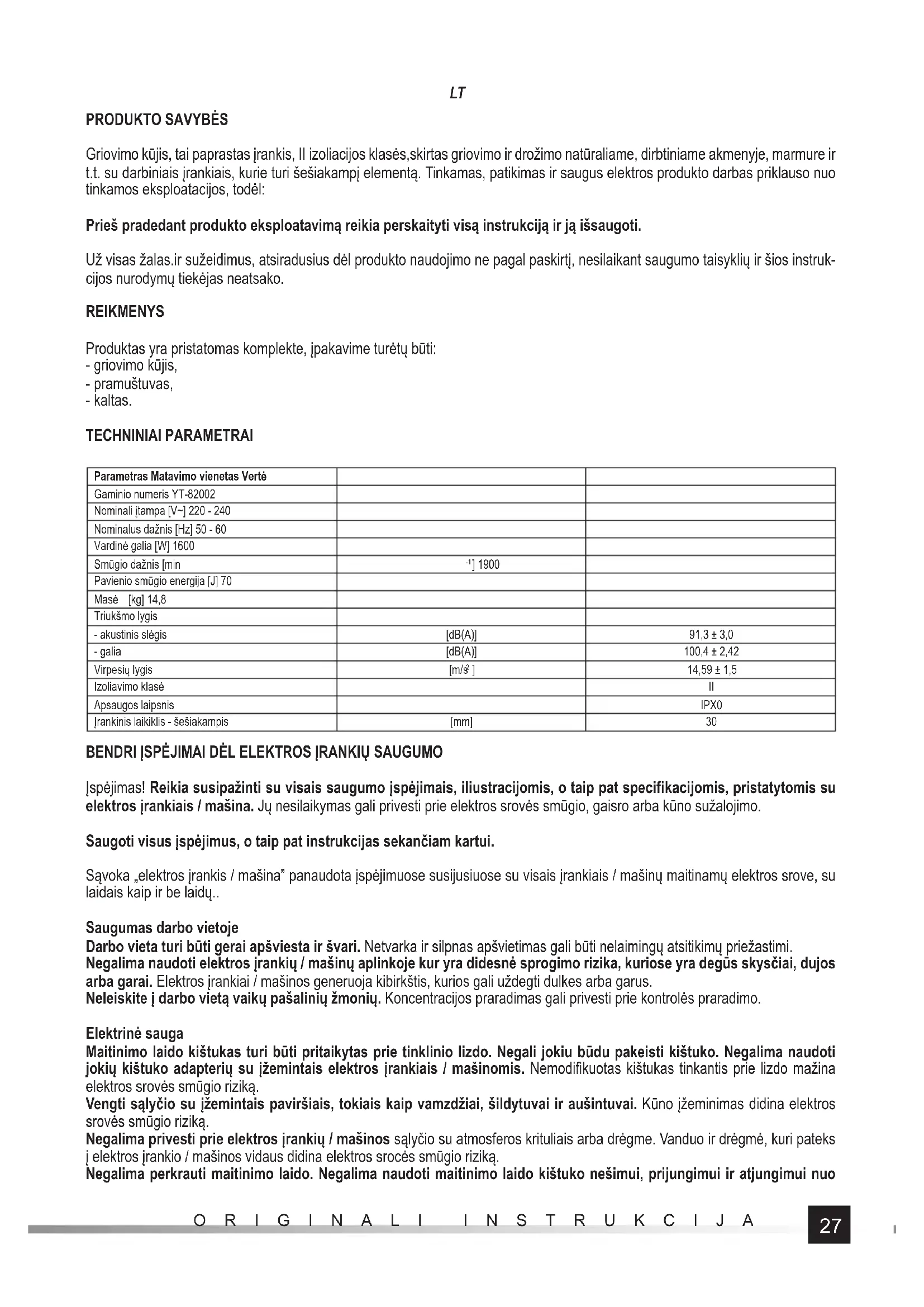

Griovimo kūjis, tai paprastas įrankis, II izoliacijos klasės,skirtas griovimo ir drožimo natūraliame, dirbtiniame akmenyje, marmure ir t.t. su darbiniais įrankiais, kurie turi šešiakampį elementą. Tinkamas, patikimas ir saugus elektros produkto darbas priklauso nuo tinkamos eksploatacijos, todėl: Prieš pradedant produkto eksploatavimą reikia perskaityti visą instrukciją ir ją išsaugoti. Už visas žalas.ir sužeidimus, atsiradusius dėl produkto naudojimo ne pagal paskirtį, nesilaikant saugumo taisyklių ir šios instruk- cijos nurodymų tiekėjas neatsako. REIKMENYS Produktas yra pristatomas komplekte, įpakavime turėtų būti: - griovimo kūjis, - pramuštuvas, - kaltas. TECHNINIAI PARAMETRAI Parametras Matavimo vienetas Vertė Gaminio numeris YT-82002 Nominali įtampa [V~] 220 - 240 Nominalus dažnis [Hz] 50 - 60 Vardinė galia [W] 1600 Smūgio dažnis [min

] 14,59 ± 1,5 Izoliavimo klasė II Apsaugos laipsnis IPX0 Įrankinis laikiklis - šešiakampis [mm] 30 BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specifi kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo. Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui. Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų.. Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo. Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodifi kuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką. Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką. Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo28 ORIGINALI INSTRUKCIJA

tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką. Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką. Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenau- dokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką. Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš pri- jungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio / mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju.. Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių igno- ravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką. Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka- mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui. Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio / mašinos įjungimo. Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / ma- šiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų nepraėjusiems naudotojams. Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Suge- dimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio / mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu. Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsi- žvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo pavir- šiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu. Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Dėvėkite klausos apsaugos priemones. Garso poveikis gali kilti iš klausos tako. Įrankiai iš formavimo ir gamybos su rankenomis iš surinkimo. Kontrolės praradimas gali būti vietos bosas. Naudokite dulkių kaukes. Naudojant dulkių mases sumažėja sluoksnio lūžio rizika. Atlikdami savo darbą, norėdami gauti patarimų dėl saugumo, galite susidurti su paslėpta saugos funkcija, kuri neleidžia29 ORIGINALI INSTRUKCIJA

stebėti ar peržiūrėti informacijos apie elektroninio įrenginio su technologijomis saugumą. Apribojus prieigą prie įrankio, kuris gali būti nukreiptas per tvarkymo procesą, įrankio tvarkymo įrankiai gali tapti tinkami. Įspėjimai, susiję su gręžimu grąžtais Visada patikrinama, ar nustatytas vienodas limitas, kad būtų galima dar kartą patikrinti ar patikrinti datą. Esant didesniam greičiui, grąžtas gali sulinkti, jei leidžiama laisvai liestis su besisukančiu įrankiu, kaupsis traumos. Tepkite tik vienoje linijoje su grąžtu ir netepkite ant aplikacijos. Grąžtas gali sulinkti, lūžti ir prarasti kontrolę bei susižaloti.

ĮRANGOS ELEMENTŲ MONTAVIMAS

PASTABA! Įrangos montavimas gali vykti tik, kaip maitinimo įtampa yra atjungta. Reikia ištraukti maitinimo kabelio kištuką į tinklo lizdą! Papildomos rankenos nustatymas (II) Papildomą rankeną galima nustatyti padėtyje, kuri užtikrina labiausiai saugų, ergonominį ir efektyvų darbą. Nustatyti rankeną norimoje padė tyje, o vėliau užblokuoti pokyčio galimybę stipriai ir patikimai pasukant blokados rankeną. Dėl darbo pobūdžio reikia patikrinti blokados rankenos prisukimo lygį produkto naudojimo metu. Darbo įrankių montavimas ir išmontavimas (III) Darbinis įrankis kalto, pramuštuvo arba kūjo formoje blokuojamas laikiklyje su sukamąja blokada. Nuimti įrankio laikiklio blokadą ir apsukti ją 180 laipsnių, tokiu būdu, kad blokada netrukdytų darbinio įrankio įstūmimo ir išstūmimo į ir iš laikiklio metu. Šešiakampis laikiklis ant vienos sienos, turi įpjovimus, dėl kurių yra galimas laikiklio blokados sukimasis ir darbinio įrankio laikiklyje užblokavimas. Įstumti darbinį įrankį į laikiklį, tokiu būdu, kad įpjovimai atsirastų blokados aukštyje. Vėliau nutraukti įrankio laikiklio blokadą ir apsukti ją 180 laipsnių, tokiu būdu, kad užblokuoti darbinio įrankio išsistūmimo iš laikiklio galimybę. Įsitikinti pagriebiant įrankį ir bandant jį išstumti iš laikiklio. Jeigu bandymas pavyks reikia pakartoti darbinio įrankio montavimo procedūrą. PRODUKTO NAUDOJIMAS Prieš pradedant darbą reikia patikrinti ar korpusas, o taip pat prijungimo laidas su kištuku nėra pažeisti. Jeigu bus patvirtinti pa- žeidimai, draudžiama toliau dirbti! Paruošiamieji veiksmai Pasirinkti atitinkamą darbinį įrankį: kaltą arba pramuštuvą. Nuvalyti įrankį, pasirinkto įrankio laikiklį patepti plonu tepalo sluoksniu. Įdėti darbinį įrankį į produkto įrankio laikiklį. Įdėti laido kištuką į elektros tinklo lizdą. Uždėkite klausos, akių apsaugą ir darbines pirštines. Produkto užvedimas ir sulaikymas Būti pozicijoje, kuri užtikrina pusiausvyrą, paimti dviem rankom kūjį, ir įsitikinus, kad darbinis įrankis nieko neliečia, įdiegti pro- duktą, paspaudžiant ir prilaikant pirštu jungiklį (IV). Prilaikyti įrankį šiame stovyje keliolika sekundžių, kad tepalas patektų į visus galios pavaros mechanizmo elementus, tuo pačiu reikia patikrinti ar produktas tinkamai veikia, ar nėra netinkamo veikimo požymių. Per didelis triukšmas, per didelis virpesių lygis, įtartinas kvapas arba dūmų atsiradimas. Jeigu nebuvo pastebėti jokie netinkamo veikimo požymiai galima pradėti naudoti pro- duktą. Po darbo užbaigimo, išjungti kūjį atleidžiant mygtuką arba jungiklį. Jungiklis turi blokados galimybę, įjungtas padėtyje, o tai gali būti pravartu ilgo darbo metu. Kad užblokuoti jungiklį reikia įspausti blokados mygtuką esant įjungtam jungikliui (IV). Blokada yra atleidžiama paspaudus jungiklį. Darbas su produktu Rekomenduojama, kad pradiniame naudojimo laikotarpyje, darbas su įrankiu nebūtų per labai intensyvus, turės tai geresniam mechaninių dalių veikimui. Rekomenduojama taip pat naudoti ilgesnes pertraukas, kad aušinti kūjį. Kai elementai viduje kūjo naudosis, galima padidinti darbo intensyvumą ir sutrumpinti pertraukas, būtinas įrankio aušinimui. Pastaba! Kartais gali įvykti taip, kad kūjis neperteiks smūgio darbiniam įrankiui, nors ir variklis veiks. Tokio stovio priežastimi dažniausiai yra per tanki alyva. Jeigu produktas yra naudojamas žemoje temperatūroje, reikia leisti jam veikti per apie 5 minutes, kad įšiltų. Atremti darbinį įrankį į apdirbamą paviršių, pagriebti kūjį už abiejų rankenų ir įjungti jungikliu. Jeigu darbinis įrankis nepradėjo darbo reikia kūjį stumti apdirbamo paviršiaus kryptimi. Tai nėra netinkamo veikimo pasekmė, o apsauga nuo darbo be apkrovos. Darbo metu spausti, kad pasiekti taisyklingą įrankio darbą. Per didelio spaudimo darbiniam įrankiui taikymas gali privesti prie30 ORIGINALI INSTRUKCIJA

darbinio įrankio ir smogimo kūjo mechanizmų sugedimo, tai sumažins taip pat efektyvumą. Jeigu produktas bus naudojamas didelio storio paviršiaus nukalimui, reikia atlikti sluoksniais. Kiekvieną kartą reikia nukalti ne- didelio storio sluoksnį. Darbo metu reikia naudoti reguliarias pertraukas. Papildomosios pastabos Darbo metu nereikia per labai spausti apdirbamos medžiagos ir neatlikti staigių judesių, kad neprivesti prie darbinio įrankio ir gręžtuvo sugedimo. Darbo metu reikia taikyti reguliarias pertraukas. Negalima prileisti prie įrankio perkrovos, išorinių paviršių temperatūra niekada negali viršyti 60

C. Po užbaigto darbo išjungti gręžtuvą, išimti įrankio laido kištuką iš tinklinio lizdo ir atlikti priežiūrą ir apžiūrą. Deklaruojama, visiška virpesių vertė buvo sumatuota standartinių tyrimu metodu ir gali būti panaudota vieno įrankio su kitu pa- lyginimui. Deklaruojama, visiška virpesių vertė gali būti panaudota ekspozicijos pradinio vertinimo metu. Pastaba! Virpesių emisija su įrankiu darbo metu gali skirtis nuo deklaruojamos vertės, priklausomai nuo įrankio panaudojimo būdo. Pastaba! Reikia nustatyti operatorių saugojančias saugumo priemones, kurios remiasi grėsmės įvertinimu realiose naudojimo sąlygose (įskaitant į tai visus darbo ciklus, kaip pvz. laikas, kada įrankis yra išjungtas arba dirba tuščioje eigoje, o taip pat akty- vavimo laikas).

PRIEŽIŪRA IR PATIKRA

Tepimas Visada prie grąžtų arba kaltų panaudojimą reikia nuvalyti ir patepti plonu tepalo sluoksniu įrankio elementą. Alyvos papildymas (V) Kūjo mechanizmas yra tepamas panardinant alyvoje. Korpuso apačioje yra alyvos pylimo anga su patikros langeliu. Jeigu po kūjo nustatymo įrankiniu laikikliu, nukreiptu į viršų nebus matoma alyva patikros langelyje, reikia papildyti jos trūkumą. Alyvos lygis turėtų būti apie 3 mm matuojant nuo patikros langelio apatinės briaunos. Rekomenduojama yra naudoti variklio alyvą, kurios lipnumo klasė SAE 20W-50. Alyvos trūkumo papildymą reikia atlikti šiuo būdu. Atjungti maitinimo kabelio kištuką nuo tinklo lizdo. Atsukti kūjį tokiu būdu, kad alyvos įpylimo anga būtų nukreipta į viršų. Atsukti įpylimo angos kištuką su patikros langeliu. Reikia būti atsargiam, kad nepamesti arba nepažeisti guminio sandarinimo, esančio po kištuku. Papildyti alyvą ir užsukti kištuką. Kištuką prisukti tik su tokia jėga kokia yra reikalinga, kad pasiekti sandarumą. Per didelės jėgos panaudojimas gali pažeisti kištuką sandarinimą arba sriegio jungtį. Patikrinti alyvos lygį prieš pradedant darbą. Alyvą reikia papildyti kas 20 darbo dienų, priimant, kad kiekvieną dieną kūjis dirbs apie 3-4 valandas. DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pa- stebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.31
