INSTRUKCJA OBSŁUGI YT-82002 Yato

1. korpus z rękojeścią główną

2. włącznik elektryczny

3. blokada włącznika elektrycznego

4. uchwyt narzędziowy

5. blokada uchwytu narzędziowego

6. rękojeść dodatkowa

7. przewód zasilający z wtyczką

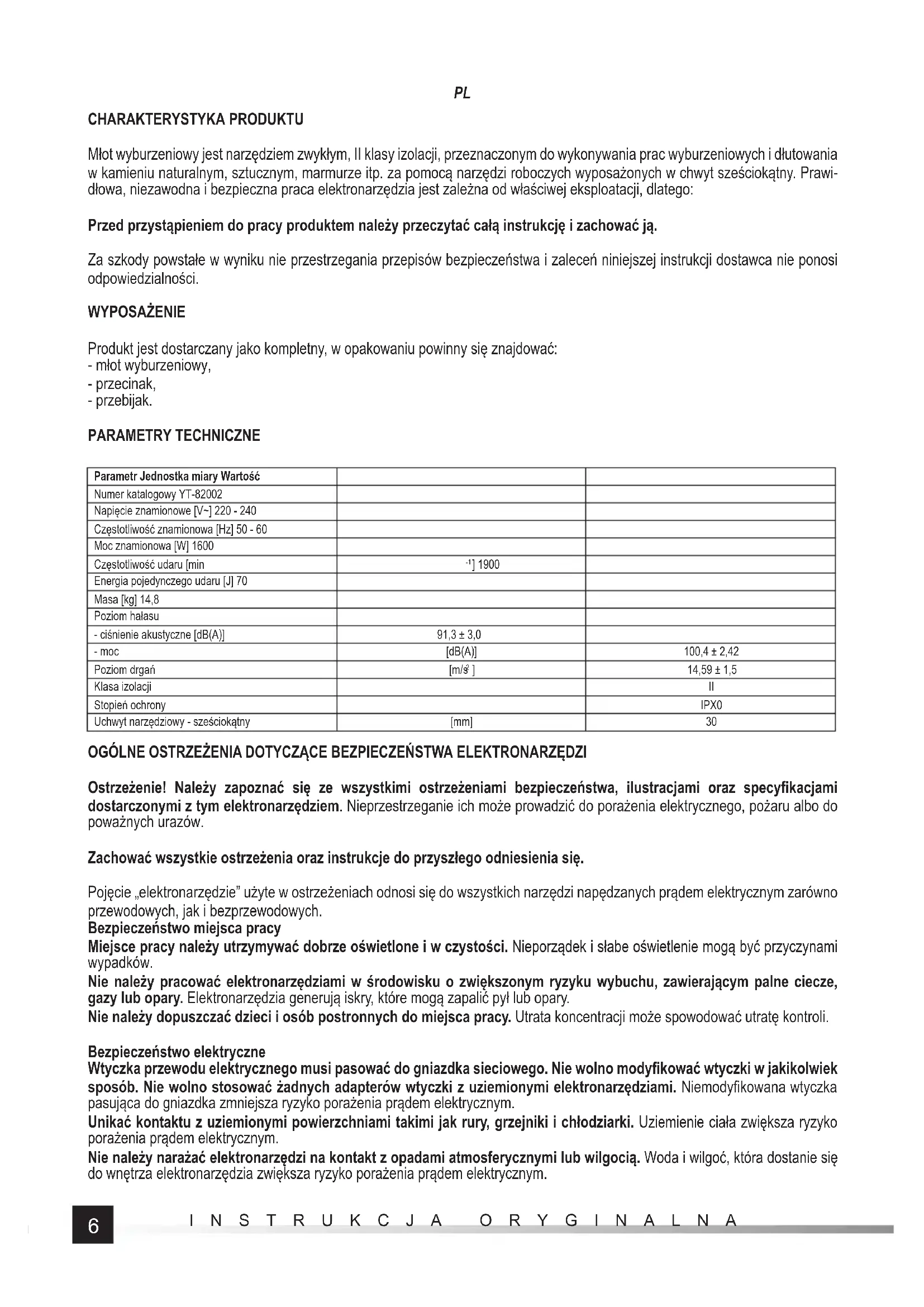

CHARAKTERYSTYKA PRODUKTU Młot wyburzeniowy jest narzędziem zwykłym, II klasy izolacji, przeznaczonym do wykonywania prac wyburzeniowych i dłutowania w kamieniu naturalnym, sztucznym, marmurze itp. za pomocą narzędzi roboczych wyposażonych w chwyt sześciokątny. Prawi- dłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy produktem należy przeczytać całą instrukcję i zachować ją. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. WYPOSAŻENIE Produkt jest dostarczany jako kompletny, w opakowaniu powinny się znajdować: - młot wyburzeniowy, - przecinak, - przebijak. PARAMETRY TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy YT-82002 Napięcie znamionowe [V~] 220 - 240 Częstotliwość znamionowa [Hz] 50 - 60 Moc znamionowa [W] 1600 Częstotliwość udaru [min

] 1900 Energia pojedynczego udaru [J] 70 Masa [kg] 14,8 Poziom hałasu - ciśnienie akustyczne [dB(A)] 91,3 ± 3,0 - moc [dB(A)] 100,4 ± 2,42 Poziom drgań [m/s

] 14,59 ± 1,5 Klasa izolacji II Stopień ochrony IPX0 Uchwyt narzędziowy - sześciokątny [mm] 30 OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfi kacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów. Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się. Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych. Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków. Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli. Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfi kować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfi kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.INSTRUKCJA ORYGINALNA

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prą dem elektrycznym. Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych. Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy. Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy. Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia. Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy. Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji. Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach. Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Zakładać ochronniki słuchu. Narażanie na hałas może spowodować utratę słuchu. Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobisteINSTRUKCJA ORYGINALNA

obrażenia operatora. Podczas wykonywania pracy, w której narzędzie wstawione może zetknąć się z ukrytym przewodem pod napięciem lub przewodem zasilającym należy trzymać narzędzie elektryczne za pomocą izolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia. Ostrzeżenia związane z wierceniem za pomocą długich wierteł Zawsze zaczynaj wiercenie przy niskiej prędkości i tak, aby koniec wiertła miał kontakt z obrabianym przedmiotem. Przy wyższych prędkościach wiertło prawdopodobnie się wygnie jeżeli pozwoli mu się wirować swobodnie bez kontaktu z obrabianym przedmiotem, co będzie skutkowało urazem. Aplikuj nacisk tylko w prostej linii z wiertł em i nie aplikuj nadmiernego nacisku. Wiertło może się wygiąć powodując pęknię- cie i utratę kontroli co będzie skutkowało urazem.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewo- du zasilającego z gniazdka sieciowego! Ustawienie rękojeści dodatkowej (II) Rękojeść dodatkową można ustawić w położeniu zapewniającym najbardziej, bezpieczną, ergonomiczną i wydajną pracę. Ustawić rękojeść w pożądanym położeniu, a następnie zablokować możliwość zmiany jej położenia przez mocne i pewne dokrę- cenie pokrętła blokady. Ze względu na charakter pracy należy sprawdzać stopień dokręcenia pokrętła blokady w trakcie użytkowania produktu. Montaż i demontaż narzędzi roboczych (III) Narzędzie robocze w postaci dłuta, przecinaka lub przebijaka jest blokowane w uchwycie za pomocą obracanej blokady. Odciągnąć blokadę uchwytu narzędziowego i obrócić ją o 180 st. tak, aby blokada nie stanowiła przeszkody przy wsuwaniu i wysuwaniu narzędzia roboczego do i z uchwytu. Sześciokątny uchwyt na jednej ścianie posiada wyżłobienie pozwalające na obrót blokady uchwytu i zablokowanie narzędzia roboczego w uchwycie. Wsunąć narzędzie robocze do uchwytu, tak aby wyżłobienie znalazło się na wysokości blokady. Następ- nie odciągnąć blokadę uchwytu narzędziowego i obrócić ją o 180 st. tak, aby zablokować możliwość wysunięcia się narzędzia roboczego z uchwytu. Upewnić się chwytając za narzędzie i próbując je wysunąć z uchwytu. Jeżeli próba się powiedzie należy powtórzyć procedurę montażu narzędzia roboczego.

UŻYTKOWANIE PRODUKTU

Przed rozpoczęciem pracy należy sprawdzić czy obudowa oraz przewód przyłączeniowy z wtyczką nie są uszkodzone. W przy- padku stwierdzenia uszkodzeń, zabrania się dalszej pracy! Czynności przygotowawcze Wybrać właściwe narzędzie robocze: przebijak lub przecinak. Oczyścić narzędzie, uchwyt wybranego narzędzia posmarować cienką warstwą smaru. Włożyć narzędzie robocze do uchwytu narzędziowego produktu. Włożyć wtyczkę przewodu do gniazda sieci elektrycznej. Załóż ochronniki słuchu, ochronę oczu, rękawice robocze. Uruchomienie i zatrzymanie produktu Przyjąć pozycję gwarantującą zachowanie równowagi, chwycić oburącz młot i upewniwszy się, że narzędzie robocze nie dotyka niczego, uruchomić produkt, naciskając i przytrzymując palcem włącznik (IV). Przytrzymać narzędzie w tym stanie kilkanaście sekund, aby smar dotarł do wszystkich elementów mechanizmu napędowego. jednocześnie należy sprawdzić czy produkt nie wykazuje objawów nieprawidłowej pracy. Zbyt duży hałas, zbyt wysoki poziom drgań, podejrzany zapach lub pojawienie się dymu. Jeżeli nie zaobserwowano żadnych objawów nieprawidłowej pracy można rozpocząć użytkowanie produktu. Po zakończeniu pracy, wyłączyć młot przez zwolnienie nacisku na włącznik. Włącznik posiada możliwość blokady w położeniu włączony, co może być przydatne podczas długotrwałej pracy. W celu zabloko- wania włącznika należy wcisnąć przycisk blokady przy wciśniętym włączniku (IV). Zwolnienie blokady następuje przez naciśnięcie włącznika. Praca produktem Zaleca się, aby w początkowym okresie użytkowania, praca narzędziem nie była zbyt intensywna, pozwoli to dotrzeć się częściom mechanicznym. Zaleca się także stosowanie dłuższych przerw w pracy w celu schłodzenia młota. W miarę docierania się elemen-INSTRUKCJA ORYGINALNA

tów wewnątrz młota, można zwiększyć intensywność pracy i skrócić przerwy potrzebne na chłodzenie narzędzia. Uwaga! Czasem może się zdarzyć, że młot nie będzie przekazywał uderzenia na narzędzie robocze, mimo tego, że silnik pracuje. Przyczyną takiego stanu jest najczęściej zbyt gęsty olej. Jeżeli produkt jest użytkowany w niskiej temperaturze, należy pozwolić mu pracować przez ok. 5 minut celem rozgrzania. Oprzeć narzędzie robocze o obrabianą powierzchnię, złapać młot za obie rękojeści i uruchomić włącznikiem. Jeżeli narzędzie robocze nie rozpoczęło pracy należy młot pchnąć w kierunku obrabianej powierzchni. Nie jest to wynik niepoprawnego działania, a zabezpieczenia przeciw pracy bez obciążenia. W czasie pracy wywierać tylko nacisk niezb ędny do poprawnej pracy narzędzia. Stosowanie zbyt dużego nacisku na narzędzie ro- bocze może spowodować uszkodzenia narzędzia roboczego i mechanizmów młota udarowego, spowoduje też spadek wydajności. Jeżeli produkt będzie wykorzystywany do skucia powierzchni o dużej grubości należy skuwanie przeprowadzać warstwowo. Za każdym razem skuć warstwę niewielkiej grubości. W czasie pracy należy stosować regularne przerwy. Uwagi dodatkowe W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować uszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60

C. Po zakończonej pracy wyłą- czyć wiertarkę, wyjąć wtyczkę przewodu narzędzia z gniazda sieciowego i dokonać konserwacji i oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porówna- nia jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

Smarowanie Zawsze przed użyciem wierteł lub przecinaków należy je oczyścić i posmarować chwyt narzędziowy cienką warstwą smaru. Uzupełnianie oleju (V) Mechanizm młota jest smarowany za pomocą kąpieli olejowej. Na spodzie obudowy znajduje się wlew oleju z okienkiem inspek- cyjnym. Jeżeli po ustawieniu młota uchwytem narzędziowym skierowanym ku górze nie będzie widoczny olej w okienku inspekcyj- nym należy uzupełnić jego brak. Poziom oleju powinien wynosić ok. 3 mm mierzonych od dolnej krawędzi okienka inspekcyjnego. Zalecane jest użycie oleju silnikowego o klasie lepkości SAE 20W-50. Uzupełnienie braku oleju należy przeprowadzić w następujący sposób. Odłączyć wtyczkę przewodu zasilającego od gniazdka sieciowego. Odwrócić młot tak, aby wlew oleju został skierowany do góry. Odkręcić zatyczkę wlewu z okienkiem inspekcyjnym. Należy zachować ostrożność, aby nie zgubić lub uszkodzić gumowego uszczelnienia znajdującego się pod zatyczką. Uzupełnić olej i zakręcić zatyczkę. Zatyczkę dokręcić tylko z taką siłą jaka jest wymagana do uzyskania szczelności. Użycie nadmiernej siły może uszkodzić uszczelnienie lub połączenie gwintowe zatyczki. Sprawdzić poziom oleju przed rozpoczęciem pracy. Olej należy uzupełniać co 20 dni pracy przy założeniu, że każdego dnia młot pracował przez ok. 3-4 godzin. UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla- cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowa- dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko- wą i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.10

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Młot wyburzeniowy; 220-240 V~ 50/60 Hz; 1600 W, 1900 min

; nr kat. YT-82002 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 62841-1:2015 + A11:2022

EN 61000-3-11:2019 i spełniają wymagania dyrektyw: Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji (nazwisko i podpis osoby upoważnionej) 0125/YT-82002/EC/2025 (miejsce i data wystawienia) Wrocław, 2025.01.24 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
