BEDIENUNGSANLEITUNG YT-82002 Yato

1. Werkzeugkörper mit Haupthandgriff

3. Steuerschaltersperre

7. Stromkabel mit Stecker

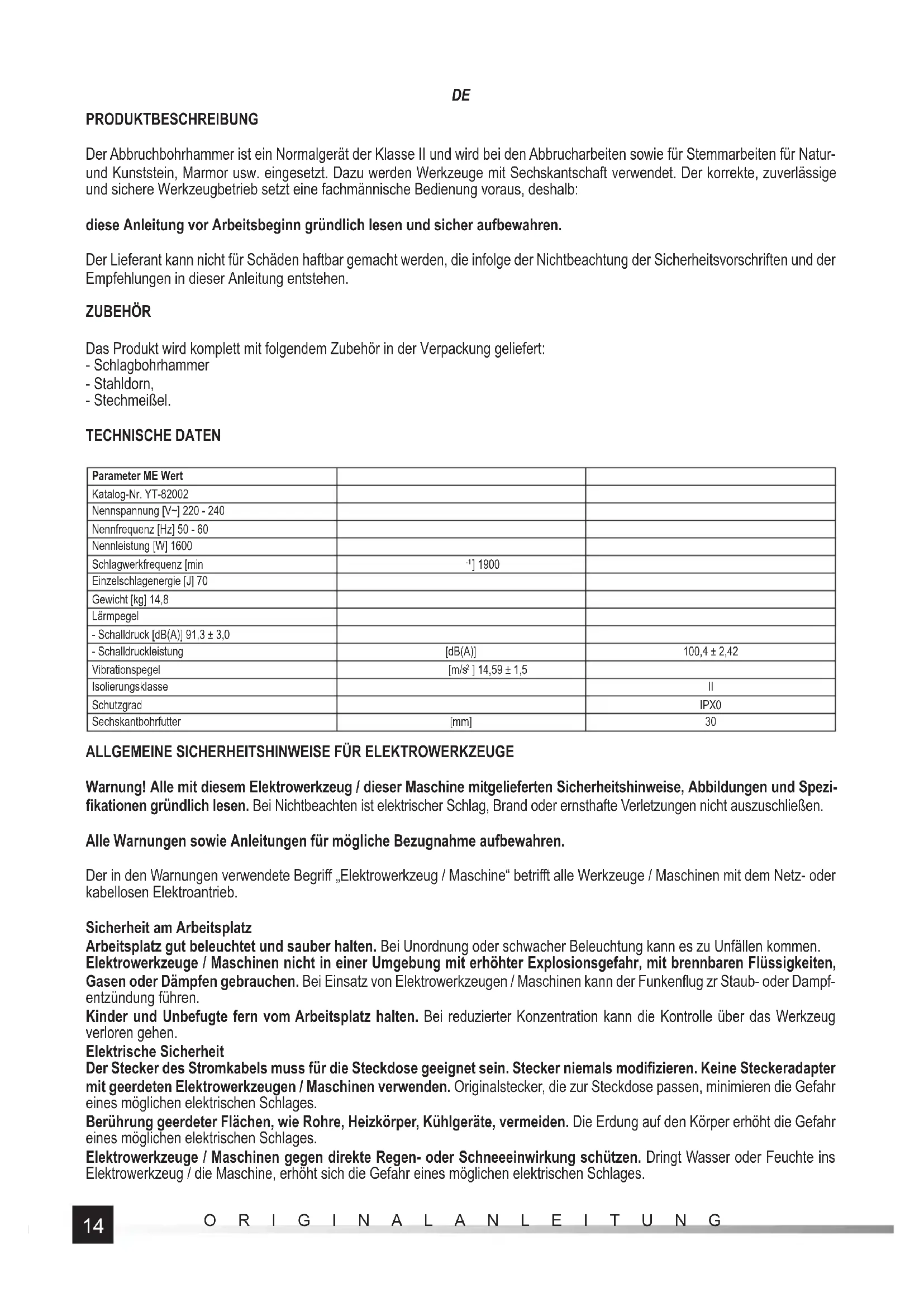

PRODUKTBESCHREIBUNG Der Abbruchbohrhammer ist ein Normalgerät der Klasse II und wird bei den Abbrucharbeiten sowie für Stemmarbeiten für Natur- und Kunststein, Marmor usw. eingesetzt. Dazu werden Werkzeuge mit Sechskantschaft verwendet. Der korrekte, zuverlässige und sichere Werkzeugbetrieb setzt eine fachmännische Bedienung voraus, deshalb: diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren. Der Lieferant kann nicht für Schäden haftbar gemacht werden, die infolge der Nichtbeachtung der Sicherheitsvorschriften und der Empfehlungen in dieser Anleitung entstehen. ZUBEHÖR Das Produkt wird komplett mit folgendem Zubehör in der Verpackung geliefert: - Schlagbohrhammer - Stahldorn, - Stechmeißel. TECHNISCHE DATEN Parameter ME Wert Katalog-Nr. YT-82002 Nennspannung [V~] 220 - 240 Nennfrequenz [Hz] 50 - 60 Nennleistung [W] 1600 Schlagwerkfrequenz [min

] 1900 Einzelschlagenergie [J] 70 Gewicht [kg] 14,8 Lärmpegel - Schalldruck [dB(A)] 91,3 ± 3,0 - Schalldruckleistung [dB(A)] 100,4 ± 2,42 Vibrationspegel [m/s

] 14,59 ± 1,5 Isolierungsklasse II Schutzgrad IPX0 Sechskantbohrfutter [mm] 30

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezi- fi kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen. Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren. Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betriff t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb. Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenfl ug zr Staub- oder Dampf- entzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen. Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifi zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.15 ORIGINALANLEITUNG

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweg- lichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert. Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvor- richtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert. Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerk- zeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz- masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen. Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerk- zeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen. Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück- gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden. Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden. Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häufi gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen. Elektrowerkzeuge / Maschinen gebrauchen und pfl egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro- werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen. Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden. Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Geräte- bedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar. Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammen- passende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elek- trowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge ver- klemmen sich selten und können bei der Arbeit besser kontrolliert werden. Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung ein- setzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs- gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriff e und Halefl ächen immer trocken, sauber, öl- und schmierstoff frei halten. Durch verschmutzte Handgriff e und Hal- tefl ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich. Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparie- ren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.16 ORIGINALANLEITUNG

ZUSÄTZLICHE SICHERHEITSHINWEISE

Gehörschutz tragen. Die Schallbelastung kann über die Hörbahn erfolgen. Werkzeuge aus Form- und Verarbeitung mit Griff en aus der Montage. Der Kontrollverlust kann der Boss des Ortes sein. Verwenden Sie Staubmasken. Die Verwendung von Staubmassen reduziert die Gefahr des Schichtbruchs. Während Ihrer Arbeit können Sie für Sicherheitshinweise auf eine versteckte Sicherheitsfunktion stoßen, die Sie daran hindert, Informationen über die Sicherheit eines elektronischen Geräts mit Technologie zu überwachen oder zu über- prüfen. Das Beschränken des Zugangs zu einem Werkzeug, das durch den Handhabungsprozess geführt werden könnte, könnte die Werkzeughandhabungswerkzeuge betriebsbereit machen. Warnungen zum Bohren mit Bohrern Es wird immer geprüft, ob ein gleiches Limit gesetzt ist, um doppelt zu prüfen oder das Datum zu prüfen. Bei höheren Geschwindigkeiten ist es wahrscheinlich, dass sich der Bohrer verbiegt, wenn er das rotierende Werkzeug frei berühren kann, wird er ein Trauma akkumulieren. Nur in Reihe mit einer Bohrmaschine auftragen und nicht auf die Anwendung auftragen. Der Bohrer kann sich verbiegen, wodurch er bricht und die Kontrolle verliert, was zu Verletzungen führen kann.

ACHTUNG! Zuerst immer Versorgungsspannung abschalten und Stecker ziehen! Zusatzhandgriff einstellen (II) Der Zusatzhandgriff kann eingestellt werden, um einen völlig sicheren, ergonomischen und leistungsfähigen Betrieb sicherzu- stellen. Handgriff in gewünschter Lage einstellen und Sperrdrehknopf sicher festziehen, um den Handgriff in dieser Lage zu sperren. Sperrdrehknopf wegen des Einsatzcharakters bei der Arbeit mehrmals auf festen Sitz prüfen. Werkzeuge montieren und demontieren (III) Das jeweilige Werkzeug – der Meißel, Stahldorn oder Stechmeißel – wird im Bohrfutter mit der Drehsperre blockiert. Drehsperre des Bohrfutters ziehen und um 180 Grad verstellen, damit sie das Ein- und Ausbauen des Werkzeuges nicht behin- dert. Der Werkzeugsechskantschaft weist an einer Seite eine Aussparung auf, damit die Bohrfuttersperre verstellt und das Werkzeug in der Arbeitsstellung gesperrt werden kann. Werkzeug ins Bohrfutter so einführen, dass die Aussparung sich an der Sperre befi ndet. Bohrfutterdrehsperre ziehen und um 180 Grad verstellen, damit sie das Ausbauen des Werkzeuges nicht behindert. Werkzeug fassen und versuchen, es aus dem Bohrfutter zu ziehen. Ist der Versuch erfolgreich, Montage des Werkzeuges wiederholen.

Vor Ersteinsatz sicherstellen, dass das Gerätegehäuse und der Stromkabel mit Stecker nicht beschädigt sind. Sonst ist der weitere Gerätegebrauch verboten! Vorbereitungen Entsprechendes Werkzeug: Stahldorn oder Stechmeißel wählen. Werkzeug reinigen, Werkzeugschacht etwas einfetten. Werkzeug im Bohrfutter einsetzen. Stecker in der Steckdose installieren. Gehrschutz, Schutzbrille, Handschuhe verwenden. Gerät in und außer Betrieb nehmen Sichere Körperposition einnehmen, Schlagbohrhammer mit beiden Händen fassen, sicherstellen, dass das Werkzeug nichts berührt und Gerät in Betrieb nehmen, dazu Steuerschalter (IV) gedrückt halten. Gerät in dieser Position einige Sekunden laufen lassen, damit das Schmierfett alle Antriebselemente sicher erreichen kann. Dabei Gerät auf nicht normale Erscheinungen: zu hoher Lärm, zu starke Vibrationen, nicht normaler Geruch oder Rauch prüfen. Werden keine abnormalen Erscheinungen festgestellt, kann man mit dem Gerätebetrieb beginnen. Gerät nach Arbeitsende abstellen, dazu Steuerschalter loslassen. Der Steuerschalter kann in der Ein-Stellung für einen längeren Geräteeinsatz gesperrt werden. Dazu Sperrtaste bei gedrücktem Steuerschalter drücken (IV). Steuerschalter drücken, um die Sperrtaste zu lösen. Gerätegebrauch Im Anfangszeitraum des Gerätegebrauches sollte man nicht zu intensiv arbeiten, damit alle mechanischen Teile eingelaufen werden können. Längere Unterbrechungen bei der Arbeit einsetzen, um das Gerät abkühlen zu lassen. Je nach dem Einlaufen17 ORIGINALANLEITUNG

der Schlagbohrerteile können die Arbeit intensiviert und die Arbeitsunterbrechungen gekürzt werden. Achtung! Es ist möglich, dass der Schlagbohrhammer trotz des laufenden Motors den Schlag auf das Werkzeug nicht überträgt. Die meiste Ursache hierfür ist das zu dicke Öl. Wird das Gerät bei niedrigen Temperaturen betrieben, sollte es ca. 5 Minuten im Lehrlauf laufen, um sich zu erwärmen. Gerät an der bearbeiteten Fläche ansetzen, mit beiden Händen sicher fassen und mit dem Steuerschalter starten. Beginnt das Werkzeug seine Arbeit nicht, Schlagbohrhammer gegen die bearbeitete Oberfl äche drücken. Es ist keine Fehlfunktion, sondern eine Absicherung gegen den unbelasteten Betrieb. Nur den für den korrekten Gerätebetrieb erforderlichen Druck auf das Gerät ausüben. Beim übermäßigen Druck können das Werkzeug und die Schlagbohrerteile beschädigt werden, die Arbeitsleistung kann auch sinken. Wird das Gerät zum Abschlagen von dickschichtigen Oberfl ächen eingesetzt, sollte es schichtweise erfolgen, dabei immer eine nicht zu dicke Schicht abschlagen. Mehrere Unterbrechungen bei der Arbeit einsetzen. Zusatzhinweise Keinen übermäßigen Druck auf die bearbeitete Oberfl äche und keine heftigen Bewegungen ausüben, um das Werkzeug und den Schlagbohrhammer nicht zu beschädigen. Mehrere Unterbrechungen bei der Arbeit einsetzen. Gerät nicht überlasten, Tempera- turen der Außenfl ächen des Werkzeuges über 60

C auf jeden Fall vermeiden. Schlagbohrhammer nach der Arbeit abschalten, Stecker des Stromkabels ziehen, Gerät reinigen und auf die Beschaff enheit prüfen. Der deklarierte Gesamtschwingungswert wurde mit einem standardmäßigen Messverfahren gemessen und kann für den Ver- gleich der Geräte miteinander verwendet werden. Der deklarierte Gesamtschwingungswert kann für die Erstbeurteilung der Ex- position verwendet werden. Achtung! Die Schwingungsemission kann sich je nach dem jeweiligen Geräteeinsatz vom deklarierten Wert unterscheiden. Achtung! Sicherheitsmaßnahmen für den Schutz des Bedieners sind festzulegen, die auf der Beurteilung der Exposition unter tatsächlichen Einsatzbedingungen basieren (inklusive alle Arbeitsprozessteile, wie bspw. die Dauer der Geräteabschaltung, des -leerlaufes sowie die Einschaltdauer).

REINIGUNG UND INSPEKTIONEN

Schmieren Werkzeugschaft (Bohrer oder Meißel) vor jedem Einsatz etwas einschmieren. Öl nachfüllen (V) Das Schlagbohrwerk wird im Öltauchverfahren geschmiert. Im unteren Gehäuseteil befi ndet die Öleinfüllbohrung mit Kontroll- schauglas. Wird kein Öl in der mit dem Bohrfutter nach oben gerichteten Gerätestellung sichtbar, muss das Öl nachgefüllt werden. Das Ölniveau soll ca. 3 mm betragen, gemessen von der unteren Schauglaskante. Zur Verwendung soll das Motoröl der Klasse SAE 20W-50 kommen. Stecker vor dem Ölnachfüllen ziehen. Schlagbohrhammer so aufstellen, dass sich die Einfüllöff nung nach oben gerichtet befi ndet. Verschluss mit Schauglas lösen, dabei darauf achten, dass die Gummiabdichtung des Verschlusses nicht beschädigt wird bzw. verloren geht. Öl nachfüllen, Verschluss nur so kräftig festziehen, wie es für die Abdichtung erforderlich ist. Die Abdichtung oder das Ver- schlussgewinde können bei übermäßigem Krafteinsatz beschädigt werden. Öl alle 20 Tage beim täglichen Geräteeinsatz von ca. 3 – 4 Stunden nachfüllen. ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elek- tronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.18 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
