MANUAL DE UTILIZARE YT-82796 Yato

4. comutatorul direcţiei de rotire

6. comutatorul momentului de rotire

7. încărcătorul acumulatorului

8. indicatorul de încărcare al acumulatorului

9. blocada acumulatorului

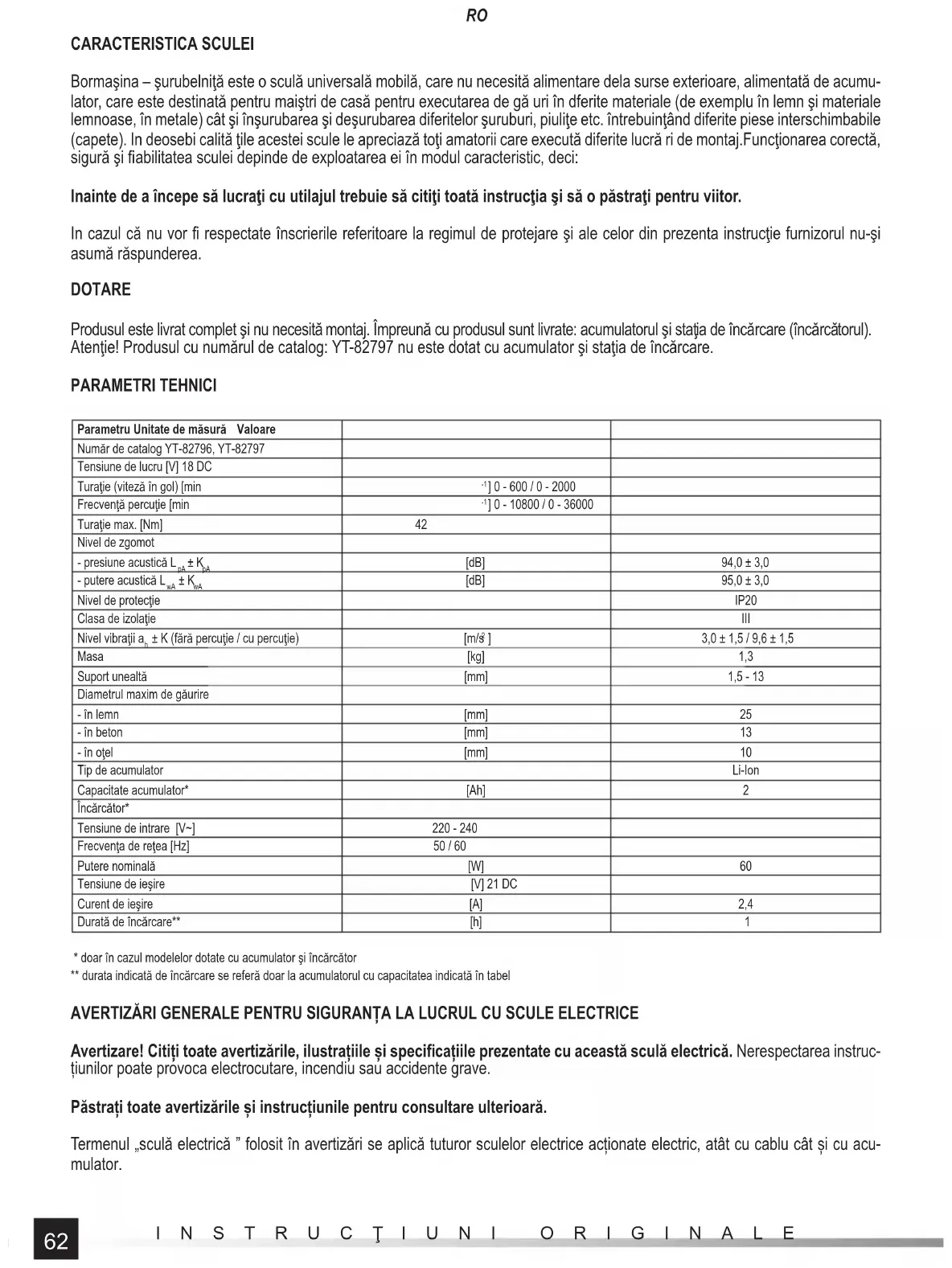

CARACTERISTICA SCULEI Bormaşina – şurubelniţă este o sculă universală mobilă, care nu necesită alimentare dela surse exterioare, alimentată de acumu- lator, care este destinată pentru maiştri de casă pentru executarea de gă uri în dferite materiale (de exemplu în lemn şi materiale lemnoase, în metale) cât şi înşurubarea şi deşurubarea diferitelor şuruburi, piuliţe etc. întrebuinţând diferite piese interschimbabile (capete). In deosebi calită ţile acestei scule le apreciază toţi amatorii care execută diferite lucră ri de montaj.Funcţionarea corectă, sigură şi fi abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi pentru viitor. In cazul că nu vor fi respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea. DOTARE Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul şi staţia de încărcare (încărcătorul). Atenţie! Produsul cu numărul de catalog: YT-82797 nu este dotat cu acumulator şi staţia de încărcare. PARAMETRI TEHNICI Parametru Unitate de măsură Valoare Număr de catalog YT-82796, YT-82797 Tensiune de lucru [V] 18 DC Turaţie (viteză în gol) [min

] 0 - 600 / 0 - 2000 Frecvenţă percuţie [min

] 0 - 10800 / 0 - 36000 Turaţie max. [Nm] 42 Nivel de zgomot - presiune acustică L

± K (fără percuţie / cu percuţie) [m/s

] 3,0 ± 1,5 / 9,6 ± 1,5 Masa [kg] 1,3 Suport unealtă [mm] 1,5 - 13 Diametrul maxim de găurire - în lemn [mm] 25 - în beton [mm] 13 - în oţel [mm] 10 Tip de acumulator Li-Ion Capacitate acumulator* [Ah] 2 Încărcător* Tensiune de intrare [V~] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Putere nominală [W] 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [A] 2,4 Durată de încărcare** [h] 1

• doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE Avertizare! Citiți toate avertizările, ilustrațiile și specifi cațiile prezentate cu această sculă electrică. Nerespectarea instruc- țiunilor poate provoca electrocutare, incendiu sau accidente grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acu- mulator.63

Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul defi citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori infl amabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului. Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modifi cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare. Nu suprasolicitați cablul de alimentare. Nu folosiț i cablul de alimentare pentru a transporta produsul, a conecta sau de- conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare. În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun- gitoare destinate lucrului la exterior reduce riscul de electrocutare. Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub infl uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave. Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare. Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă. Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores- punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații. Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice. Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți. Întrețineți sculele electrice și accesoriile. Verifi cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului. Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și con- dițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să fi e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.64

Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj. Instrucţiuni de siguranţă de încărcare a acumulatorului Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt fi surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate fi efectuată doar într-o înc ăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără suprave- gherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiu- ion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de fi ecare dată acumulatorul, trebuie să faceţi acest lucru la fi ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice verifi carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia. Depozitarea acumulatorului Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumula- torul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 0

Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l încărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumu- latorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depin- de de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri. Transportul acumulatorilor Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin fi rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu califi cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase Încărcarea acumulatorului Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul staţiei de încărcare de la reţeaua de curent. Pe lângă acest fapt trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsaţi butonul pentru ca diodele să se aprindă (II), cu cât se aprind mai multe diode cu atât mai încărcat este acumulatorul. Dacă după ce apăsaţi butonul diodele nu se aprind înseamnă că acumulatorul este descărcat.65

Încărcarea acumulatorului Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de înc ărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului. Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare. Setarea turaţiei şi selectarea turaţiei Maşina de înfi letat este prevăzută cu viteze setate mecanic (III). În funcţie de turaţia maximă trebuie să selectaţi una dintre acestea. Viteza cu turaţie redusă este recomandată pentru înfi letarea şi desfi letarea de şuruburi, iar viteza ridicată este indicată pentru efectuarea de găuri. Turaţia se setează cu ajutorul inelului amplasat după mandrină (IV). Cu cât numărul setării este mai mare cu atât turaţia maşinii de înfi letat este mai mare. Nu setaţi o turaţie mai mare decât cea necesară pentru funcţionarea corectă. În caz contrar fi letele se pot defecta. În cazul în care înfi letaţi şuruburi direct în material trebuie să selectaţi experimental turaţia corectă, să efectuaţi o lucrare de probă pe un material rezidual. În cazul în care nu cunoaşteţi turaţia maximă sigură pentru conexiunea respectivă trebuie să setaţi cea mai mică valoare, pe care trebuie să o creşteţi treptat până ce atingeţi valoarea corespunzătoare. În cazul în care maşina de înfi letat atinge turaţia maximă se activează ambreiajul de suprasolicitare, trebuie să încetaţi să înfi letaţi atunci. În cazul în care produsul a fost dotat cu funcţia de înfi letare cu percuţie este prevăzut cu simbolul cu ciocan vizibil pe inelul de setare. Setarea inelului pe simbolul ciocanului duce la activarea mecanismului cu percuţie. Găurirea cu percuţie trebuie utilizată pentru efectuarea de găuri în beton şi nu trebuie efectuată pentru efectuarea de găuri în lemn sau materiale plastice. În cazul în care folosiţi unealta pentru a efectua găuri trebuie să setaţi inelul pe simbolul burghiu sau ciocam, ceea ce duce la decuplarea ambreiajului de suprasolicitare şi turaţia maximă va fi transferată pe burghiu. Atenţie! Nu folosiţi setările marcate cu numere pentru a efectua găuri. Acţionarea ambreiajului antisuprasolicitare în timpul lucrului poate duce la deteriorarea materialului sau burghiului şi sporeşte riscul de apariţie a leziunilor. Fixarea burghiurilor în mandrină Selectaţi burghiul cu suport cilindric corespunzător pentru tipul respectiv de lucru. Introduceţi burghiul în mandrină. Înfi letaţi cu mâna mandrina până ce burghiul va fi fi xat sigur (V). Setaţi turaţia maximă. Setaţi butonul turaţiei la simbolul burghiului sau ciocanului. Ajustarea direcţiei de rotire Intrerupă torul trebuie pus pe poziţia R- rotirea spre dreapta sau pe poziţia L – rotirea spre stânga (VI). Atenţie! Schimbarea direcţiei de rotire se poate face numai atunci când utilajul este deconectat dela alimentarea cu tensiune! Este interzisă schimbarea direcţiei de rotire în timpul funcţină rii bormaşinei- şurubelniţă! Fixarea capetelor de şurubelniţă în mandrină In mandrină se introduce piesa de fi xarea capetelor, iar apoi piesa ajută toare corespunză toare (VII). Acţiuni pregă titoare pentru lucru Inainte de a începe lucrul. Materialul de prelucrat trebuie fi xat în menghină sau în alt fel de piese de fi xare. Intrebuinţaţi scule ajută toare coresounză tore lucrului de efectuat. Având grijă ca ele să fi e bine ascuţite şi în bună stare. Intrebuinţaţi îmbră că minte de lucru şi mijloace de protejare personală. Scula trebuie ţinută cu ambele mâini (VIII). Atitudinea trebuie să fi e sigură şi stabilă. Scula se porneşte apă sând butonul întrerupă torului.electric. Atenţie! Dacă eventual în timpul utiliză rii sculei se vor auzi zgomote suspecte sau se va simţi miros de fum, sau miros suspect etc. imediat trebuie deconectată scula dela alimentarea cu tensiune iar acumulatorul trebuie scos din ea.66

UTILIZAREA SCULEI Atenţie! In timpul lucrului trebuie întrebuinţate mijloace de protejare personală, printre altele antifoane! Intrebuinţarea rotaţiilor de dreapta sau de stânga Rotaţiile în dreapta se vor ajusta la întrebuinţarea burghiilor universale de dreapta. Rotaţiile spre stânga se va întrebuinţa în cazul fi xă rii burghiului prin strângere în gaură cât si la desurubarea suruburilor sau piuliţelor. La desurubare se va ajusta rotaţii minime. Gă urirea în lemn Inainte de începe gă urirea în lemn se rcomandă fi xarea obiectului de prelucrat în menghină sau în alt fel de fi xator, apoi cu un punctator sau cu un cui trebuie stabilit locul gă urii. Apoi trebuie fi xat în mandrină burghiul corespunză tor, se ajustează momentul rotaţiei, se conectează scula la acumulator si se începe gă urirea. In cazul gă uririi “de trecere” se recomandă ca sub lemnul prelucrat să fi e pusă o altă bucată de lemn, datorită că reia gaura nu va fi destră mată. In cazul gă uririi gaurei mari se recomndă ca întă I să se gă urească cu un burghiu mai mic de ghidare. Gă urirea în metale Totdeauna materialul de prelucrat trebuie bine fi xat. Gă urind tablă se recomandă ca sub ea să fi e pusă o bucată de lemn, cu scopul de a evita îndoirea nedorită. Apoi după stabilirea cu un punctator locului gă uririi se poate gă uri. Se utilizează burghie destinate pentru metale. In cazul gă uririi în fontă albă se recomandă întrebuinţarea burghiilor cu carbură. In cazul gă uririi gaurei mari se recomndă ca întă I să se gă urească cu un burghiu mai mic de ghidare. Gă urind metale se recomandă ră cirea materialului cu ulei pentru masini. Gă urind aluminiu întrebuinţati pentru ră cire terpentină sau parafi nă. Gă urind alamă , cupru sau fontă a nu se întrebuinţa agenţi de ră cire. Tortusi pentru ră cirea burghiului el trebuie destul de des scos din materialul gă urit, ca să se poată ră ci. Gă urirea în materiale ceramice Gă rirea în materiale dure (betonul, că ră mida rigidă , piatră marmură etc.) Se referă doar la scule cu funcţia de percuţie. Inainte de a efectua gaura proprie se recomandă gă urirea cu un burghiu mai mic dar fară percutaţie. Gaura mare se face cu funcţia de percutaţie anclasată. Intrebuinţaţi burghiuri cu carbură în bună stare. Gă urirea în glazură, că ră midă, tencuială etc. Se utilizează burghie pentru percuţie, dar fă ră a conecta percturea dacă această funcţie o are scula. Gă urind scula trebuie apă sată tare, cu forţă uniformă. Din când în când burghiul trebuie scos din gaură spre a elimina praful si rezidurile. Utilizarea sculei la însurubare sau desurubare Pentru utilizarea sculei în acest scop se recomandă : ajustarea celei mai mici rotaţii cât si întrebuinţarea capetelor corespunză toare. Capetele pot fi fi xate direct în mandrină sau întrebuinţând o piesă magnetică specială. Cu scopul desurubă rii rotaţiile sculei trebuie ajustate spre stânga cu comutatorul pe poziţia (L). Utilizarea ajutajelor Această sculă nu poate fi întrebuinţată la utilizarea ajutajelor. Remarcă suplimentară Evitaţi apă sarea cu prea mare forţă asupra materialului prelucrat cât si miscă ri violente evitând defectarea sculei.ajută toare cât si a bormasinei. In timpul lucrului trebuie fă cute întreruperi regulate. Nu permiteţi supraîncă rcarea utilajului, temperatura suprafeţelor exterioare ale utilajului nu poate depă si 60

După terminarea lucrului utilajul trebuie deconectat, acumulatorul scos si trebuie fă cută conservarea. Valoarea totală, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate fi folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate fi utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar fi momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie-67

rul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.68 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Maşina de găurit / înşurubat cu acumulator fără perii 18 V d.c., Ø13 mm, 0 - 600 / 0-2000 min

; cod articol. YT-82796, YT-82797 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 62841-1:2015 EN 62841-2-1:2018 + A11:2019 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2023 (nume și semnătura persoanei autorizate) 0223/YT-82796/EC/2023 (locul și data emiterii) Wrocław, 2023.02.01 2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (H.G. nr. 1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică, (H.G. nr. 487/2016) 2011/65/UE Directivă restricții utilizare substanțe periculoase, (H.G. nr. 322/2013) Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
