ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82781 Yato

ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ ΜΠΑΤΑΡΙΑΣ

4. μεταγωγέας κατεύθυνσης στροφών

7. φορτιστής συσσωρευτή

8. δείκτης φόρτισης μπαταρίας

9. μάνδαλο συσσωρευτή

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fin de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera. Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.

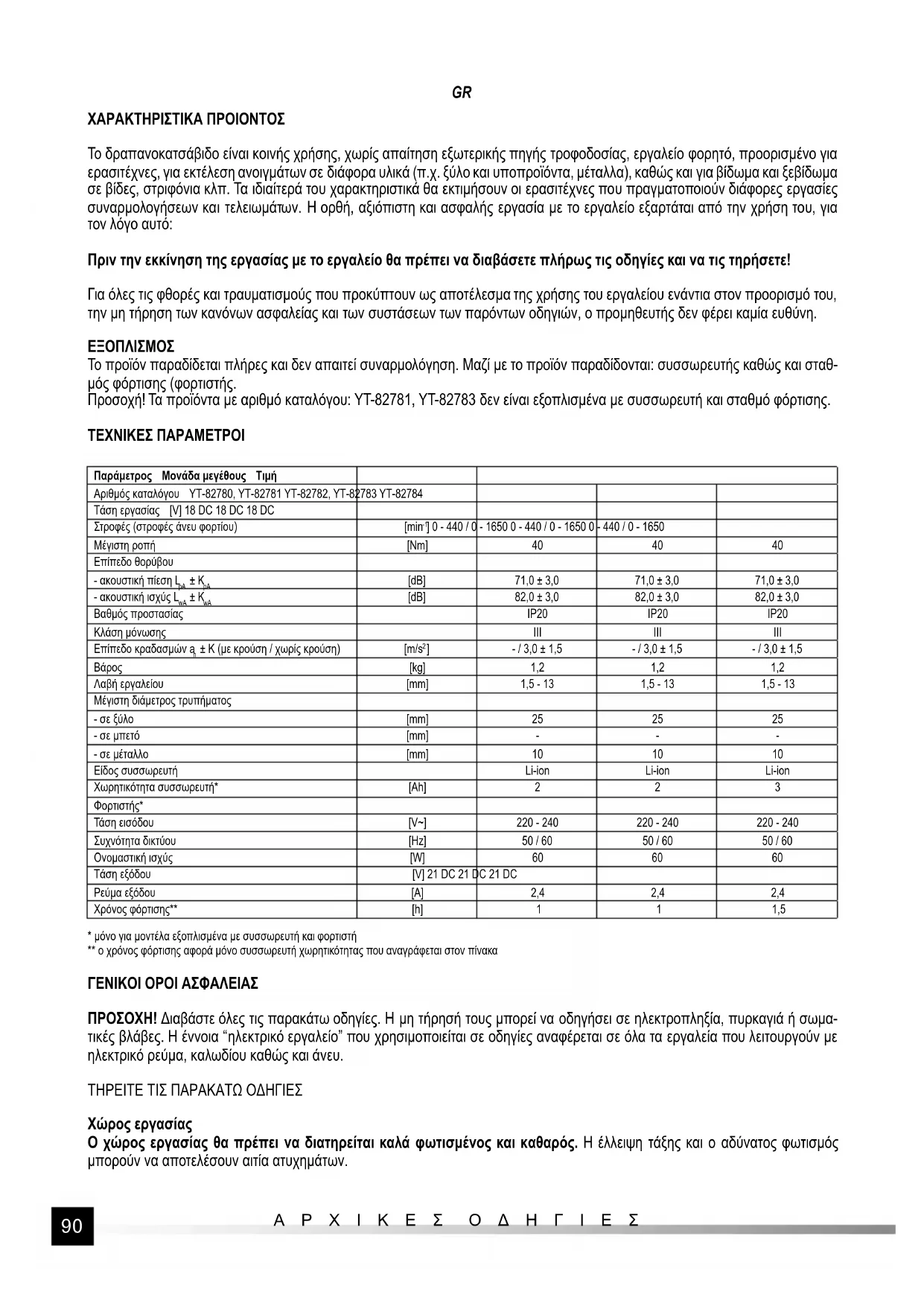

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΙΟΝΤΟΣ Το δραπανοκατσάβιδο είναι κοινής χρήσης, χωρίς απαίτηση εξωτερικής πηγής τροφοδοσίας, εργαλείο φορητό, προορισμένο για ερασιτέχνες, για εκτέλεση ανοιγμάτων σε διάφορα υλικά (π.χ. ξύλο και υποπροϊόντα, μέταλλα), καθώς και για βίδωμα και ξεβίδωμα σε βίδες, στριφόνια κλπ. Τα ιδιαίτερά του χαρακτηριστικά θα εκτιμήσουν οι ερασιτέχνες που πραγματοποιούν διάφορες εργασίες συναρμολογήσεων και τελειωμάτων. Η ορθή, αξιόπιστη και ασφαλής εργασία με το εργαλείο εξαρτάται από την χρήση του, για τον λόγο αυτό: Πριν την εκκίνηση της εργασίας με το εργαλείο θα πρέπει να διαβάσετε πλήρως τις οδηγίες και να τις τηρήσετε! Για όλες τις φθορές και τραυματισμούς που προκύπτουν ως αποτέλεσμα της χρήσης του εργαλείου ενάντια στον προορισμό του, την μη τήρηση των κανόνων ασφαλείας και των συστάσεων των παρόντων οδηγιών, ο προμηθευτής δεν φέρει καμία ευθύνη.

Το προϊόν παραδίδεται πλήρες και δεν απαιτεί συναρμολόγηση. Μαζί με το προϊόν παραδίδονται: συσσωρευτής καθώς και σταθ- μός φόρτισης (φορτιστής. Προσοχή! Τα προϊόντα με αριθμό καταλόγου: YT-82781, YT-82783 δεν είναι εξοπλισμένα με συσσωρευτή και σταθμό φόρτισης. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Παράμετρος Μονάδα μεγέθους Τιμή Αριθμός καταλόγου YT-82780, YT-82781 YT-82782, YT-82783 YT-82784 Τάση εργασίας [V] 18 DC 18 DC 18 DC Στροφές (στροφές άνευ φορτίου) [min

] 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 Μέγιστη ροπή [Nm] 40 40 40 Επίπεδο θορύβου - ακουστική πίεση L

[dB] 82,0 ± 3,0 82,0 ± 3,0 82,0 ± 3,0 Βαθμός προστασίας IP20 IP20 IP20 Κλάση μόνωσης III III III Επίπεδο κραδασμών a

± K (με κρούση / χωρίς κρούση) [m/s

] - / 3,0 ± 1,5 - / 3,0 ± 1,5 - / 3,0 ± 1,5 Βάρος [kg] 1,2 1,2 1,2 Λαβή εργαλείου [mm] 1,5 - 13 1,5 - 13 1,5 - 13 Μέγιστη διάμετρος τρυπήματος - σε ξύλο [mm] 25 25 25 - σε μπετό [mm] - - - - σε μέταλλο [mm] 10 10 10 Είδος συσσωρευτή Li-ion Li-ion Li-ion Χωρητικότητα συσσωρευτή* [Ah] 2 2 3

Τάση εισόδου [V~] 220 - 240 220 - 240 220 - 240 Συχνότητα δικτύου [Hz] 50 / 60 50 / 60 50 / 60 Ονομαστική ισχύς [W] 60 60 60 Τάση εξόδου [V] 21 DC 21 DC 21 DC Ρεύμα εξόδου [A] 2,4 2,4 2,4 Χρόνος φόρτισης** [h] 1 1 1,5

• μόνο για μοντέλα εξοπλισμένα με συσσωρευτή και φορτιστή ** ο χρόνος φόρτισης αφορά μόνο συσσωρευτή χωρητικότητας που αναγράφεται στον πίνακα ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ! Διαβάστε όλες τις παρακάτω οδηγίες. Η μη τήρησή τους μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή σωμα- τικές βλάβες. Η έννοια “ηλεκτρικό εργαλείο” που χρησιμοποιείται σε οδηγίες αναφέρεται σε όλα τα εργαλεία που λειτουργούν με ηλεκτρικό ρεύμα, καλωδίου καθώς και άνευ. ΤΗΡΕΙΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ Χώρος εργασίας Ο χώρος εργασίας θα πρέπει να διατηρείται καλά φωτισμένος και καθαρός. Η έλλειψη τάξης και ο αδύνατος φωτισμός μπορούν να αποτελέσουν αιτία ατυχημάτων.91 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Δεν πρέπει να εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον με αυξημένο κίνδυνο εκρήξεων, που περιέχουν εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρα, που μπορεί να προκαλέσει πυρκαγιά σε επαφή με εύφλεκτα αέρια ή αναθυμιάσεις. Μην επιτρέπετε σε παιδιά και άτομα τρίτα την είσοδο στον χώρο εργασίας. Η απώλεια συγκέντρωσης μπορεί να προκαλέσει απώλεια ελέγχου στο εργαλείο. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού αγωγού πρέπει να ταιριάζει στην πρίζα του δικτύου. Απαγορεύεται να μετατρέπετε φις. Δεν επι- τρέπεται η εφαρμογή κανενός είδους προσαρμογέα φις στην πρίζα. Το φις που δεν τροποποιείται και ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, και ψυκτικά. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας. Τα ηλεκτρικά εργαλεία δεν πρέπει να εκτίθενται σε βροχόπτωση ή υγρασία. Το νερό και η υγρασία που εισχωρούν στο εσωτερικό του εργαλείου αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην τεντώνετε το καλώδιο τροφοδοσίας. Μην χρησιμοποιείτε το καλώδιο τροφοδοσίας για μεταφορά, σύνδεση, απο- σύνδεση του φις από την πρίζα δικτύου. Αποφύγετε την επαφή του καλωδίου με θερμότητα, έλαια, αιχμηρές ακμές, και κινητά αντικείμενα. Η φθορά του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Σε περίπτωση εργασίας πέραν κλειστών χώρων, θα πρέπει να χρησιμοποιείτε προεκτάσεις που προορίζονται για εργα- σία σε ανοικτούς χώρους. Η χρήση κατάλληλης προέκτασης μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια Προχωρήστε σε εργασία, σε καλή φυσική και ψυχική κατάσταση. Δώστε προσοχή στο τι κάνετε. Μην εργάζεστε υπό κόπωση ή υπό την επήρεια φαρμάκων ή αλκοόλ. Η έλλειψη προσοχής έστω και για λίγο μπορεί να προκαλέσει σοβαρές κακώσεις του σώματος. Χρησιμοποιείτε μέσα ατομικής προστασίας. Πάντοτε να τοποθετείτε μάσκα προστασίας. Η εφαρμογή μέσων ατομικής προστασίας όπως μάσκας κατά της σκόνης, υποδημάτων προστασίας, κράνους και προστατευτικών ακοής, μειώνουν τον κίνδυνο σοβαρών σωματικών κακώσεων. Αποφύγετε την τυχαία ενεργοποίηση του εργαλείου. Βεβαιωθείτε πως ο ηλεκτρικός διακόπτης είναι στην θέση “απενερ- γοποιημένο”, πριν την σύνδεση του εργαλείου στο δίκτυο τροφοδοσίας. Η κράτηση του εργαλείου με το δάκτυλο στον διακόπτη ή σύνδεση του εργαλείου όταν ο διακόπτης είναι σε θέση “ενεργοποιημένο” μπορεί να οδηγήσει σε σοβαρές κακώσεις του σώματος. Πριν την ενεργοποίηση του εργαλείου αφαιρέστε όλα κλειδιά ή άλλα εργαλεία που χρησιμοποιήθηκαν για την ρύθμισή

Κλειδί που παραμένει σε περιστρεφόμενα εξαρτήματα του εργαλείου μπορεί να οδηγήσει σε σοβαρές κακώσεις του σώματος. Διατηρείτε ισορροπία. Κρατάτε διαρκώς κατάλληλη θέση. Αυτό επιτρέπει τον ευκολότερο έλεγχο στο εργαλείο, σε περίπτωση ξαφνικών καταστάσεων κατά την εργασία. Εφαρμόστε ένδυση προστασίας. Μην φοράτε χαλαρά ρούχα και κοσμήματα. Διατηρείτε τα μαλλιά, ρούχα και γάντια εργα- σίας μακριά από κινούμενα ηλεκτρικά εργαλεία. Τα χαλαρά ενδύματα, κοσμήματα ή μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη του εργαλείου. Εφαρμόστε απαγωγείς σκόνης ή δοχεία για σκόνη, εάν το εργαλείο είναι εξοπλισμένο με τέτοια. Φροντίστε ώστε να συνδεθούν ορθά. Η χρήση απαγωγέα σκόνης μειώνει τον κίνδυνο σοβαρών κακώσεων του σώματος. Χρήση ηλεκτρικού εργαλείου Μην τεντώνετε το καλώδιο τροφοδοσίας. Χρησιμοποιείτε εργαλεία κατάλληλα για δεδομένη εργασία. Η επιλογή κατάλλη- λου εργαλείου για δεδομένη εργασία εξασφαλίζει αποδοτικότερη και ασφαλέστερη εργασία. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο, εάν δεν λειτουργεί ο διακόπτης του. Εργαλεία τα οποία δεν γίνεται να ελεγχθούν μέσω του διακόπτη, είναι επικίνδυνα και πρέπει να δίνονται προς επισκευή. Αποσυνδέστε το φις από την πρίζα τροφοδοσία πριν την ρύθμιση, αλλαγή αξεσουάρ ή αποθήκευση του εργαλείου. Επιτρέπει την αποφυγή τυχαίας ενεργοποίησης του ηλεκτρικού εργαλείου. Διατηρείτε το εργαλείο σε θέση μη προσβάσιμη σε παιδιά. Μην επιτρέπετε την εργασία σε άτομα που δεν έχουν δεχθεί εκπαίδευση στα πλαίσια χρήσης του εργαλείου. Το ηλεκτρικό εργαλείο μπορεί να είναι επικίνδυνο στα χέρια ατόμου χωρίς εκπαίδευση. Εξασφαλίστε κατάλληλη συντήρηση του εργαλείου. Ελέγξτε το εργαλείο υπό το πρίσμα ασυμβατοτήτων και χαλαροτή- των σε κινητά μέρη. Ελέγξτε εάν οποιοδήποτε εξάρτημα του εργαλείου δεν είναι φθαρμένο. Σε περίπτωση εντοπισμού βλαβών θα πρέπει να τις επισκευάσετε πριν την χρήση του ηλεκτρικού εργαλείου. Πολλά ατυχήματα προκαλούνται από ελλιπή συντήρηση του εργαλείου. Εργαλεία κοπής θα πρέπει να διατηρούνται καθαρά και ακονισμένα. Ορθά συντηρημένα εργαλεία κοπής είναι ευκολότερα στον έλεγχο κατά την εργασία. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία και τα αξεσουάρ τους σύμφωνα με τις παραπάνω οδηγίες. Εφαρμόζετε τα εργα- λεία σύμφωνα με τον προορισμό τους και λαμβάνοντας υπόψιν το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείων για άλλη εργασία πέραν αυτής για την οποία έχουν σχεδιαστεί, μπορεί να αυξήσει τον κίνδυνο επικίνδυνων καταστάσεων.92 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Προφύλαξη κατά την χρήση του ηλεκτροεργαλείου Πριν την τοποθέτηση συσσωρευτών θα πρέπει να βεβαιωθείτε αν ο διακόπτης βρίσκεται στην θέση “απενεργοποιημέ- νο”. Η εισαγωγή συσσωρευτών σε ηλεκτροεργαλεία όταν ο διακόπτης είναι στην θέση “ενεργοποιημένο”, μπορεί να προκαλέσει

Θα πρέπει να χρησιμοποιείτε αποκλειστικά φορτιστές που συνιστώνται από τον κατασκευαστή. Η χρήση φορτιστή προο- ρισμένου για ένα τύπο συσσωρευτών, για φόρτιση άλλου τύπου συσσωρευτών μπορεί να αποτελέσει αιτία πυρκαγιάς. Θα πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία με συσσωρευτή ορισμένο από τον κατασκευαστή. Η χρήση άλλων συσσωρευτών μπορεί να αποτελέσει αιτία τραυματισμού ή πυρκαγιάς. Όταν ο συσσωρευτής δεν χρησιμοποιείται, θα πρέπει να διατηρείται μακριά από μεταλλικά αντικείμενα όπως συνδετή- ρες χαρτιού, κέρματα, καρφιά, βίδες και άλλα μικρά αντικείμενα τα οποία μπορούν να βραχυκυκλώσουν τους πόλους. Το βραχυκύκλωμα των πόλων του συσσωρευτή μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. Σε αντίξοες συνθήκες, ενδέχεται να διαρρεύσει υγρό από τον συσσωρευτή, θα πρέπει να αποφύγετε την επαφή με αυτό. Εάν προκύψει τυχαία επαφή με αυτό θα πρέπει να ξεπλύνετε πολύ καλά με νερό. Εάν το υγρό έλθει σε επαφή με τα μάτια, θα πρέπει θα αναζητήσετε ιατρική βοήθεια. Το υγρό που εκχύνεται από τον συσσωρευτή μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα. Κατά την εκτέλεση της εργασίας, όπου το εργαλείο μπορεί να έλθει σε επαφή με κρυμμένο αγωγό υπό τάση, κρατάτε το ηλεκτρικό εργαλείο με την βοήθεια μονωμένων λαβών. Εργαλεία που έρχονται σε επαφή με αγωγούς υπό τάση μπορεί να προκαλέσουν κατάσταση κατά την οποία μεταλλικά εξαρτήματα του εργαλείου μπορούν να βρεθούν υπό τάση, κάτι που μπορεί να προκαλέσει ηλεκτροπληξία του χειριστή του εργαλείου.

Επισκευάζετε εργαλεία μόνο σε εξουσιοδοτημένα για αυτό σημεία, που χρησιμοποιούν μόνο αυθεντικά ανταλλακτικά. Εξασφαλίζεται έτσι η ασφάλεια στην εργασία του ηλεκτρικού εργαλείου. ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΡΓΑΣΙΑΣ ΠΡΟΣΟΧΗ! Όλες οι δραστηριότητες που αναφέρονται στο παρακάτω τμήμα, θα πρέπει να πραγματοποιούνται με αποσυνδεδε- μένη τάση τροφοδοσίας - ο συσσωρευτής θα πρέπει να αποσυνδεθεί από το εργαλείο! Οδηγίες ασφαλούς φόρτισης συσσωρευτή Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσω- ρευτών επιτρέπεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου! Η ηλεκτρική σέγα παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορ- τίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας

Αποθήκευση συσσωρευτή Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύ- τερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμέ- νης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά93 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή. Σε περίπτωση όπου ο συσσωρευτής είναι εντελώς κατεστραμμένος, θα πρέπει να παραδοθεί στο πλησιέστερο σημείο συλλογής και αδρανοποίησης τέτοιου τύπου απορριμμάτων. Μεταφορά συσσωρευτών Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθή- κες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση. Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Φόρτιση συσσωρευτή Προσοχή! Πριν την φόρτιση θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο παροχής μέσω της απομάκρυνσης του φις του φορτιστή από την πρίζα. Επιπλέον θα πρέπει να καθαρίσετε τον συσσωρευτή και τα μάνδαλά του από ρύπους, σκόνη με την βοήθεια μαλακού στεγνού

Ο συσσωρευτής διαθέτει ενσωματωμένο δείκτη φόρτισης. Πιέζοντας το πλήκτρο, ανάβουν δίοδοι (ΙΙ), όσο περισσότερες, τόσο περισσότερο φορτισμένος είναι ο συσσωρευτής. Εάν μετά την πίεση του πλήκτρου οι δίοδοι δεν ανάβουν αυτό σημαίνει πως ο συσσωρευτής είναι αποφορτισμένος. Αποσυνδέστε τον συσσωρευτή από το εργαλείο. Εισάγετε τον συσσωρευτή στην πρίζα του φορτιστή (ΙΙ). Συνδέστε τον φορτιστή με την πρίζα δικτύου τροφοδοσίας. Θα ανάψει κόκκινη δίοδος, που σημαίνει διαδικασία φόρτισης. Με το πέρας της φόρτισης σβήνει η κόκκινη δίοδος και ανάβει πράσινη, που σηματοδοτεί την πλήρη φόρτιση του συσσωρευτή. Θα πρέπει να τραβήξετε το φις του φορτιστή από την πρίζα του δικτύου τροφοδοσίας. Αφαιρέστε τον συσσωρευτή από τον σταθμό φόρτισης, πιέζοντας το μάνδαλό του. Προσοχή! Εάν μετά την σύνδεση του φορτιστή στο δίκτυο ανάψει πράσινη δίοδος, σημαίνει πως ο συσσωρευτής είναι πλήρως φορτισμένος. Σε αυτή την περίπτωση ο φορτιστής δεν ξεκινά την διαδικασία φόρτισης. Ρύθμιση περιστροφικής ταχύτητας και επιλογής ροπής. Το δραπανοκατσάβιδο διαθέτει δύο μηχανικά εμπλέξιμες ταχύτητες (ΙΙΙ). Ανάλογα με την επιλεγμένη μέγιστη περιστροφική ροπή θα πρέπει να επιλέξετε μια από αυτές. Η ταχύτητα η οποία χαρακτηρίζει την μικρότερη περιστροφική ταχύτητα συνιστάται για το ξεβίδωμα και το βίδωμα, αντίθετα η ταχύτητα που χαρακτηρίζει την μεγαλύτερη ταχύτητα συνιστάται για τρύπημα. Η ροπή ρυθμίζεται με την βοήθεια του δακτυλίου που βρίσκεται στην λαβή του δραπάνου (IV). Όσο μεγαλύτερος ο αριθμός ρύθ- μισης τόσο μεγαλύτερη η ροπή που προσφέρει το δραπανοκατσάβιδο. Δεν πρέπει να ρυθμίζεται υψηλότερη ροπή εάν αυτό δεν είναι αναγκαίο για την ορθή εργασία. Σε αντίθετη περίπτωση μπορεί να προκληθεί καταστροφή σπειρωμάτων. Σε περίπτωση βιδώματος στριφονιών απευθείας στο υλικό, θα πρέπει να επιλέξετε με βάση την εμπειρία, την κατάλληλη ροπή, εκτελώντας δοκιμή σε υλικό προς απόρριψη. Εάν δεν σας είναι εξ αρχής γνωστή η μέγι- στη ροπή για την δεδομένη σύνδεση, θα πρέπει να ρυθμίσετε την μικρότερη τιμή, και κατόπιν να την αυξήσετε μέχρι την επίτευξη της κατάλληλης για την εργασία τιμής. Εάν το δραπανοκατσάβιδο επιτύχει την μέγιστη ροπή, λειτουργεί ο συμπλέκτης υπερφόρ- τισης και θα πρέπει να σταματήσετε το βίδωμα. Εάν το προϊόν είναι εξοπλισμένο με λειτουργία τρυπήματος με κρούση, διαθέτει σύμβολο σφυριού ορατό στον δακτύλιο ρυθμίσεων. Η ρύθμιση του δακτυλίου στο σύμβολο του σφυριού εμπλέκει τον μηχανισμό της κρούσης. Το τρύπημα με κρούση μπορεί να χρησιμοποιηθεί για την εκτέλεση ανοιγμάτων σε ξύλο ή υλικά από πλαστικό. Σε περίπτωση χρήσης του εργαλείου για τρύπημα, θα πρέπει να ρυθμίσετε τον δακτύλιο στο σύμβολο του τρυπανιού ή του σφυριού, κάτι που αποσυνδέει τον συμπλέκτη υπερφόρτισης και στο τρυπάνι θα μεταφερθεί η μέγιστη διαθέσιμη ροπή. Προσοχή! Δεν πρέπει να κάνετε χρήση των αριθμημένων ρυθμίσεων για τρύπημα. Η λειτουργία του συμπλέκτη υπερφόρτισης κατά την διάτρηση μπορεί να προκαλέσει καταστροφή του υλικού ή να αυξήσει τον κίνδυνο τραυματισμού. Στερέωση τρυπανιών στην υποδοχή Θα πρέπει να επιλέξετε για την δεδομένη εργασία τρυπάνι με αξονικό στέλεχος. Στερεώστε το τρυπάνι στην υποδοχή. Σφίξτε με το χέρι το τσόκ του δραπάνου, μέχρι το τρυπάνι να είναι σταθερά στερεωμένο (V). Ρυθμίστε την μέγιστη δυνατή ροπή. Τοποθετήστε τον περιστρεφόμενο δακτύλιο στο σύμβολο του τρυπανιού ή του σφυριού.94 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Ρύθμιση κατεύθυνσης στροφών Ρυθμίστε τον μεταγωγέα στροφών στην επιθυμητή θέση. Η κατεύθυνση στροφών συμβολίζεται με βέλος (VI). Προσοχή! Η αλλαγή κατεύθυνσης στροφών μπορεί να πραγματοποιηθεί μόνο με αποσυνδεδεμένη τάση τροφοδοσίας! Δεν επι- τρέπεται η αλλαγή κατεύθυνσης κατά την εργασία του δραπανοκατσάβιδου! Στερέωση άκρων κατσαβιδιού στην υποδοχή Στο άνοιγμα του δραπανοκατσάβιδου εισάγετε την υποδοχή για άκρα κατσαβιδιού, και κατόπιν το κατάλληλο για την δεδομένη εργασία άκρο στερεώστε απευθείας στην υποδοχή (VII) Δραστηριότητες προετοιμασίας προς εργασία Πριν την εργασία: Στερεώστε το προς επεξεργασία υλικό σε μέγγενη ή με την βοήθεια σφιγκτήρων. Χρησιμοποιήστε εργαλεία χειρός κατάλληλα για την δεδομένη εργασία. Φροντίστε ώστε να είναι σε καλή κατάσταση. Φοράτε ενδυμασία εργασίας και μέτρα προστασίας όρασης και ακοής. Κρατήστε το εργαλείο με τα δύο χέρια (VIII). Λάβετε σίγουρη και σταθερή θέση. Ενεργοποιείστε το εργαλείο πιέζοντας με το δάκτυλο τον ηλεκτρικό διακόπτη. Προσοχή! Σε περίπτωση εντοπισμού κατά την εργασία ύποπτων θορύβων, κραδασμών, δυσοσμίας κλπ, θα πρέπει άμεσα να απενεργοποιήσετε το εργαλείο και να απομακρύνετε τον συσσωρευτή από το εργαλείο. ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Προσοχή! Κατά την χρήση του εργαλείου θα πρέπει να εφαρμόσετε προστατευτικά ακοής! Χρήση δεξιάς ή αριστερής κατεύθυνσης στροφών Δεξιές στροφές χρησιμοποιείτε κατά το τρύπημα με ευρέως διαδεδομένα δεξιόστροφα τρυπάνια. Αριστερές στροφές χρησιμοποιείτε κατά το ξεμπλοκάρισμα τρυπανιού δεξιόστροφου στο υλικό, καθώς και σε ξεβίδωμα. Σε περί- πτωση ξεβιδώματος, εφαρμόστε τις ελάχιστες στροφές. Τρύπημα σε ξύλο Πριν την εκτέλεση ανοίγματος συνιστάται η στερέωση του προς επεξεργασία υλικού με σφιγκτήρες ξυλουργικούς και κατόπιν με σημαδευτήρι ή καρφί, να οριστεί το σημείο διάτρησης. Στην υποδοχή του δραπάνου στερεώστε το κατάλληλο τρυπάνι, ορίστε την τιμή της ροπής, συνδέστε το εργαλείο στον συσσω- ρευτή και ξεκινήστε την διάτρηση. Σε περίπτωση εκτέλεσης ανοιγμάτων “διαπερατών” συνιστάται να τοποθετήσετε κάτω από το υλικό ξύλινο υπόστρωμα χάρην του οποίου η ακμή του ανοίγματος δεν θα είναι αρπαγμένη. Σε περίπτωση εκτέλεσης ανοιγμάτων με μεγάλες διαμέτρους συνιστάται νωρίτερα η διάτρηση με μικρότερο άνοιγμα οδήγησης. Τρύπημα σε μέταλλα. Πάντοτε θα πρέπει να στερεώνετε το προς επεξεργασία υλικό. Σε περίπτωση λεπτής λαμαρίνας συνιστάται η εναπόθεση κάτω από κομμάτι ξύλου προκειμένου να αποφύγετε ανεπιθύμητες κλίσεις κλπ. Κατόπιν σημαδέψτε μέρος εκτέλεσης ανοιγμάτων με σημαδευτήρι και ξεκινήστε τρύπημα. Χρησιμοποιείτε τρυπάνι για χάλυβα. Σε περίπτωση τρυπήματος σε λευκοσίδηρο συνιστάται η χρήση τρυπανιών με άκρα από καρ- βίδιο. Κατά την διάτρηση μεγαλύτερων ανοιγμάτων συνιστάται πρώτα η διάτρηση μικρότερου ανοίγματος οδήγησης. Σε τρύπημα σε χάλυβα, για την ψύξη του τρυπανιού χρησιμοποιείτε έλαιο μηχανουργικό. Για αλουμίνιο χρησιμοποιήστε ως ψυκτικό, νέφτι ή παραφίνη. Κατά το τρύπημα σε χαλκό ή σίδηρο δεν χρειάζεται η εφαρμογή ψυκτικών μέσων. Προκειμένου να ψύξετε το τρυπάνι μπορείτε να το εξάγετε από το υλικό και να του επιτρέπετε να κρυώσει. Τρύπημα σε κεραμικά υλικά Τρύπημα σε σκληρά, συμπαγή υλικά (μπετό, σκληρό τούβλο, πέτρα, μάρμαρο κλπ). Αφορά μόνο εργαλεία με λειτουργία κρούσης Πριν την εκτέλεση του ανοίγματος, ξεκινήστε χωρίς κρούση μικρότερο άνοιγμα, Εκτελέστε το επιθυμητό άνοιγμα με ενεργοποιη- μένη την κρούση. Εφαρμόστε τρυπάνια κρούσης από καρβίδιο, σε καλή κατάσταση. Τρύπημα σε σμάλτο, μαλακό τούβλο, σοβά κλπ. Εφαρμόστε τρυπάνια κρούσης. Μην ενεργοποιείτε την κρούση, (στον βαθμό που διατίθεται στο εργαλείο). Κατά την διάτρηση πιέζετε το εργαλείο δυνατά με σταθερή δύναμη. Κατά χρονικά διαστήματα εξάγετε το τρυπάνι από το άνοιγμα με σκοπό την αφαίρεση της σκόνης και απορριμμάτων.95 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Χρήση του εργαλείου για βίδωμα ή ξεβίδωμα σε βίδες Για τον σκοπό αυτό συνιστάται: εφαρμογή όσο το δυνατόν μικρότερης περιστροφικής ταχύτητας καθώς και χρήση αντίστοιχων

Τα άκρα μπορούν να στερεωθούν απευθείας στην υποδοχή ή με την βοήθεια ειδικής μαγνητικής υποδοχής. Με σκοπό το ξεβίδωμα βίδας ορίστε κατεύθυνση στροφών με τον μεταγωγέα σε αριστερές στροφές (L). Χρήση περιφερειακών Το εργαλείο δεν μπορεί να χρησιμοποιηθεί ως κινητήρας περιφερειακών εργασίας. Πρόσθετες παρατηρήσεις Δεν επιτρέπεται η υπερφόρτωση του εργαλείου, η θερμοκρασία της εξωτερικής επιφάνειας δεν πρέπει ποτέ να ξεπεράσει τους

Μετά το πέρας της εργασίας, απενεργοποιήστε την σπαθοσέγα, αποσυνδέστε τον συσσωρευτή και πραγματοποιήστε συντήρηση και επισκόπηση. Η δηλωθείσα συνολική τιμή κραδασμών έχει μετρηθεί με την βοήθεια τυπικής μεθόδου έρευνας και μπορεί να χρησιμοποιηθεί για σύγκριση ενός εργαλείου με άλλο. Η δηλωθείσα συνολική ποσότητα κραδασμών μπορεί να χρησιμοποιηθεί σε έκθεση προκαταρκτικής αξιολόγησης. Προσοχή! Η εκπομπή κραδασμών κατά την λειτουργία του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου. Προσοχή! Θα πρέπει να οριστούν μέσα προστασίας με χαρακτήρα ασφάλειας του χρήστη, τα οποία βασίζονται στην αξιολόγηση έκθεσης σε πραγματικές συνθήκες χρήσης (συνυπολογίζοντας σε αυτό όλους τους κύκλους εργασίας, π.χ. όταν το εργαλείο είναι αποσυνδεδεμένο, ή λειτουργεί σε κατάσταση αδρανείας καθώς και κατά την ενεργοποίηση). ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΟΠΗΣΕΙΣ ΠΡΟΣΟΧΗ! Πριν την ρύθμιση, τεχνική χρήση ή συντήρηση, τραβήξτε το φις του εργαλείου από την πρίζα του δικτύου. Μετά το τέλος της εργασίας ελέγξτε την τεχνική κατάσταση του εργαλείου, μέσω εξωτερικής οπτικής επισκόπησης και εκτίμησης: κορμού, χειρολαβής, ηλεκτρικού αγωγού με φις και εύκαμπτο στέλεχος, λειτουργία του ηλεκτρικού διακόπτη, καθαριότητα των αεραγωγών εξαερισμού, σπινθηρισμό στα καρβουνάκια, θόρυβο στα ρουλεμάν και την μετάδοση, εκκίνηση και ομοιομορφία εργασίας. Κατά την εγγύηση ο χρήστης δεν μπορεί να αποσυναρμολογήσει ηλεκτροεργαλεία, ούτε να αλλάξει κανένα από τα υποσυστήματα ή εξαρτήματα, καθώς αυτό θα προκαλέσει απώλεια δικαιώματος εγγύησης. Όλες οι ατέλειες που ανιχνεύονται κατά την επισκόπηση ή κατά την εργασία, είναι σήμα για διεξαγωγή επισκευής σε εξουσιοδο- τημένο σημείο. Μετά το τέλος της εργασίας, το περίβλημα, οι αρμοί εξαερισμού, οι μεταγωγείς, η επιπρόσθετη χειρολαβή και το κάλυμμα, θα πρέπει να καθαριστούν με πεπιεσμένο αέρα (πίεσης όχι μεγαλύτερης των 0,3 MPa), με πινέλο ή με στεγνό ύφασμα χωρίς την χρήση χημικών και καθαριστικών. Το εργαλείο και το στέλεχος θα πρέπει να καθαριστούν με στεγνό, καθαρό ύφασμα.INSTRUKCJA ORYGINALNA
