ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82800 Yato

4. φορτιστής συσσωρευτή

5. μάνδαλο συσσωρευτή

7. μεταγωγέας κατεύθυνσης στροφών

8. δείκτης φόρτισης συσσωρευτή

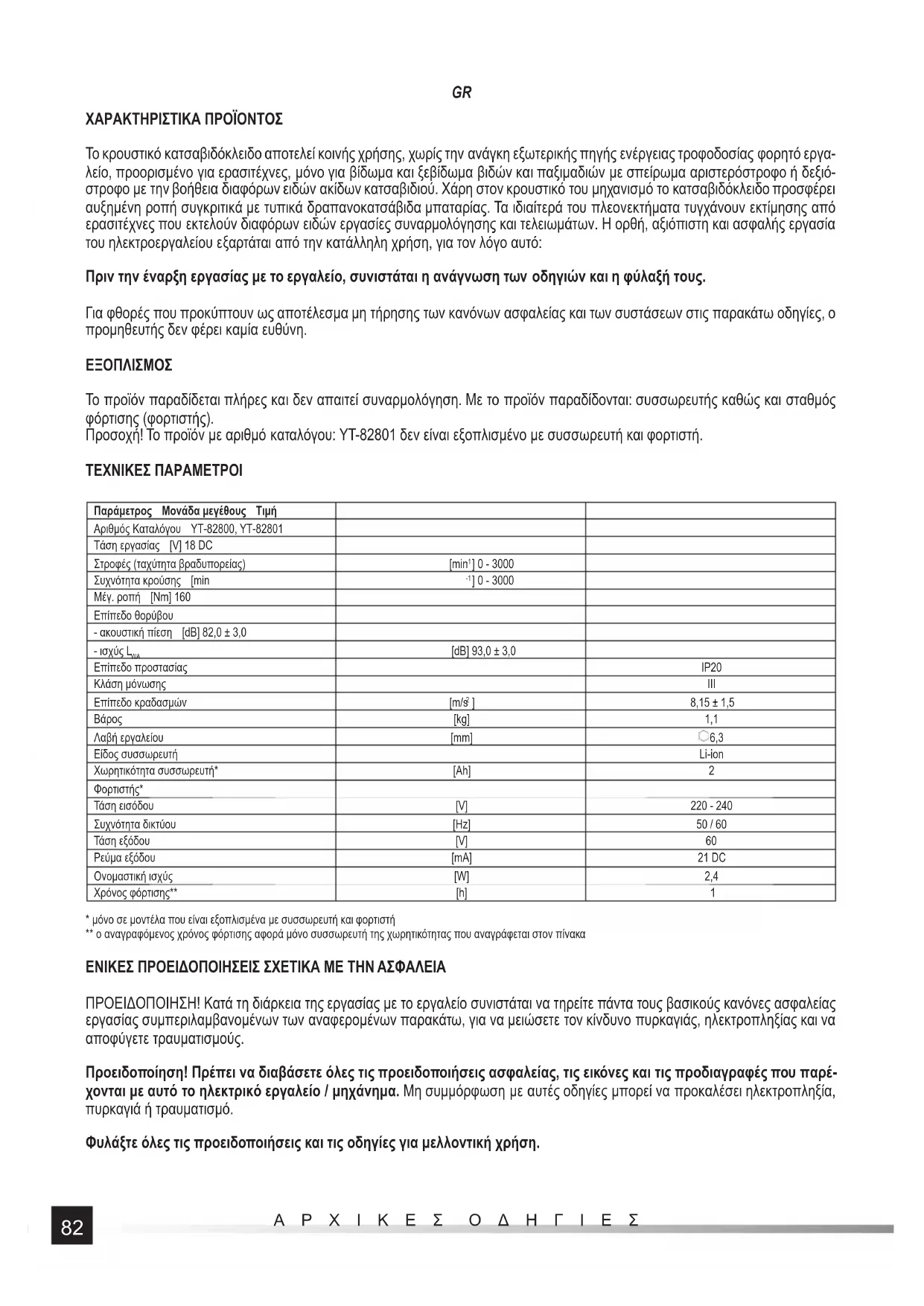

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Το κρουστικό κατσαβιδόκλειδο αποτελεί κοινής χρήσης, χωρίς την ανάγκη εξωτερικής πηγής ενέργειας τροφοδοσίας φορητό εργα- λείο, προορισμένο για ερασιτέχνες, μόνο για βίδωμα και ξεβίδωμα βιδών και παξιμαδιών με σπείρωμα αριστερόστροφο ή δεξιό- στροφο με την βοήθεια διαφόρων ειδών ακίδων κατσαβιδιού. Χάρη στον κρουστικό του μηχανισμό το κατσαβιδόκλειδο προσφέρει αυξημένη ροπή συγκριτικά με τυπικά δραπανοκατσάβιδα μπαταρίας. Τα ιδιαίτερά του πλεονεκτήματα τυγχάνουν εκτίμησης από ερασιτέχνες που εκτελούν διαφόρων ειδών εργασίες συναρμολόγησης και τελειωμάτων. Η ορθή, αξιόπιστη και ασφαλής εργασία του ηλεκτροεργαλείου εξαρτάται από την κατάλληλη χρήση, για τον λόγο αυτό: Πριν την έναρξη εργασίας με το εργαλείο, συνιστάται η ανάγνωση των οδηγιών και η φύλαξή τους. Για φθορές που προκύπτουν ως αποτέλεσμα μη τήρησης των κανόνων ασφαλείας και των συστάσεων στις παρακάτω οδηγίες, ο προμηθευτής δεν φέρει καμία ευθύνη.

Το προϊόν παραδίδεται πλήρες και δεν απαιτεί συναρμολόγηση. Με το προϊόν παραδίδονται: συσσωρευτής καθώς και σταθμός φόρτισης (φορτιστής). Προσοχή! Το προϊόν με αριθμό καταλόγου: YT-82801 δεν είναι εξοπλισμένο με συσσωρευτή και φορτιστή. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Παράμετρος Μονάδα μεγέθους Τιμή Αριθμός Καταλόγου YT-82800, YT-82801 Τάση εργασίας [V] 18 DC Στροφές (ταχύτητα βραδυπορείας) [min

] 0 - 3000 Συχνότητα κρούσης [min

] 0 - 3000 Μέγ. ροπή [Nm] 160 Επίπεδο θορύβου - ακουστική πίεση [dB] 82,0 ± 3,0 - ισχύς L

[dB] 93,0 ± 3,0 Επίπεδο προστασίας IP20 Κλάση μόνωσης III Επίπεδο κραδασμών [m/s

] 8,15 ± 1,5 Βάρος [kg] 1,1 Λαβή εργαλείου [mm] 6,3 Είδος συσσωρευτή Li-ion Χωρητικότητα συσσωρευτή* [Ah] 2

Τάση εισόδου [V] 220 - 240 Συχνότητα δικτύου [Hz] 50 / 60 Τάση εξόδου [V] 60 Ρεύμα εξόδου [mA] 21 DC Ονομαστική ισχύς [W] 2,4 Χρόνος φόρτισης** [h] 1

• μόνο σε μοντέλα που είναι εξοπλισμένα με συσσωρευτή και φορτιστή ** ο αναγραφόμενος χρόνος φόρτισης αφορά μόνο συσσωρευτή της χωρητικότητας που αναγράφεται στον πίνακα ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς. Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέ- χονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.83 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα. Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκα- λέσουν ανάφλεξη της σκόνης ή των ατμών. Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης

οδηγήσει σε απώλεια ελέγχου. Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιον- δήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τρα- βήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογι- κοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλ- κοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού. Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπατα- ρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουρ- γίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα- λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας. Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμε- να μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του. Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιω- θείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσε- ξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου. Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία. Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την απο-84 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

σύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή. Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος. Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών. Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι- χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμη- ρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβά- νοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίν- δυνες καταστάσεις.

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποι- εί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ ΠΡΟΣΟΧΗ! Όλες οι ενέργειες που περιγράφονται παρακάτω θα πρέπει να εκτελεστούν με αποσυνδεδεμένη τάση τροφοδοσίας – ο συσσωρευτής θα πρέπει να απομακρυνθεί από το εργαλείο! Οδηγίες ασφαλούς φόρτισης συσσωρευτή Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσω- ρευτών επιτρέπεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου! Το κατσαβιδόκλειδο παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα. Αποθήκευση συσσωρευτή Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύ- τερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμέ- νης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η85 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή. Σε περίπτωση ολικής εξάντλησης του συσσωρευτή, θα πρέπει να τον προωθήσετε στο πλησιέστερο σημείο ανακύκλωσης τέτοιου είδους απορριμμάτων. Μεταφορά συσσωρευτών Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθή- κες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση. Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Φόρτιση συσσωρευτή Απομακρύνετε τον συσσωρευτή από το εργαλείο, πιέζοντας ταυτόχρονα τα δύο πλήκτρα του μανδάλου του συσσωρευτή. Συνδέστε το φις του φορτιστή στον συσσωρευτή (ΙΙ). Τοποθετήστε το φις του φορτιστή στο δίκτυο παροχής ενέργειας. Θα ανάψει κόκκινη δίοδος, κάτι που σηματοδοτεί την διαδικασία φόρτισης. Μετά την ολοκλήρωση της φόρτισης, σβήνει η κόκκινη δίοδος, και ανάβει η πράσινη δίοδος, που σηματοδοτεί την τροφοδοσία του φορτιστή. Θα πρέπει να απομακρύνετε το φις του φορτιστή από την πρίζα παροχής ενέργειας. Αποσυνδέστε το φις του φορτιστή από τον συσσωρευτή. Στήριξη άκρων κατσαβιδιού στην υποδοχή του εργαλείου (ΙΙΙ) Προσοχή! Λόγω της παρουσίας μηχανισμού κρούσης, θα πρέπει να χρησιμοποιούνται άκρα που προορίζονται για εργαλεία κρού- σης, με μεγαλύτερη ή ίση ροπή στρέψης από την ροπή στρέψης του εργαλείου. Προσοχή! Λόγω της παρουσίας μηχανισμού κρούσης, απαγορεύεται η στήριξη τρυπανιών και η εργασία με αυτά. Σε περίπτωση εμπλοκής τρυπανιού στον μηχανισμό κρούσης, μπορεί να προκληθεί θραύση του τρυπανιού, κάτι που ενδέχεται να αποτελέσει αιτία τραυματισμών. Προσοχή! Η στήριξη θα πρέπει να γίνει με αποσυνδεδεμένο συσσωρευτή, καθώς έτσι αποφεύγεται η τυχαία εκκίνηση του εργαλείου. Η υποδοχή του εργαλείου προορίζεται για εφαρμογή εξάγωνων, λεγόμενων “μακριών” άκρων και προσαρμογέων μήκους τουλάχι- στον 50 mm και εξοπλισμένων με εγκοπή που εξασφαλίζει την σταθερή στήριξη των άκρων στην υποδοχή. Απαγορεύεται η χρήση άκρων με μήκος μικρότερο των 50 mm καθώς και εκείνων που δεν είναι εξοπλισμένα με εγκοπή. Έλκετε τον δακτύλιο της υποδοχής προς τα εμπρός, εισάγετε το άκρο στην υποδοχή και κατόπιν επαναφέρετε τον δακτύλιο στην αρχική του θέση. Ελέγχοντας αν το άκρο έχει εμπλακεί ορθά στην υποδοχή, εφόσον δεν φεύγει από την θέση του τραβώντας το, σημαίνει πως η στήριξη είναι ορθή. Η απομάκρυνση των άκρων πραγματοποιείται ακολουθώντας την αντίστροφη διαδικασία. Ρύθμιση κατεύθυνσης στροφών (IV) Τοποθετήστε τον μεταγωγέα στην επιθυμητή θέση. Στον μεταγωγέα με την βοήθεια βέλους επισημαίνεται η κατεύθυνση βιδών των δημοφιλέστερων δεξιόστροφων σπειρωμάτων. Σε περίπτωση όπου το σπείρωμα είναι αριστερόστροφο, η κατεύθυνση θα είναι η αντίθετη αυτής που αναγράφεται με το βέλος. Εργασίες προετοιμασίας για εργασία Πριν την έναρξη εργασιών: Στερεώστε το προς επεξεργασία υλικό σε μέγγενη ή με την βοήθεια ξυλουργικών σφιγκτήρων. Χρησιμοποιείτε εργαλεία κατάλληλα για την συγκεκριμένη εργασία. Επιλέξτε κατάλληλο είδος άκρου για την φωλιά της βίδας. Φοράτε ρούχα εργασίας και μέσα προστασίας όρασης και ακοής. Κρατάτε το εργαλείο και με τα δύο χέρια (V). Λάβετε σταθερή και σίγουρη θέση. Εκκινήστε το εργαλείο πιέζοντας τον ηλεκτρικό διακόπτη με το δάκτυλο. Προσοχή! Σε περίπτωση που παρατηρήσετε κατά την διάρκεια της εργασίας, θορύβους, δονήσεις, δυσοσμίες κλπ, τερματίστε την λειτουργία του εργαλείου και αφαιρέστε από αυτό τον συσσωρευτή.86 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ Το βάθος πίεσης του διακόπτη αντιστοιχεί σε ταχύτητα περιστροφής του εργαλείου. Το εργαλείο δεν διαθέτει δυνατότητα ρύθμισης επιθυμητής ταχύτητας περιστροφής. Πρωτίστως το άκρο στην υποδοχή του εργαλείου θα πρέπει να οδηγηθεί στην βίδα ή στο παξιμάδι και κατόπιν να εκκινήσετε το εργαλείο. Έτσι αποφεύγεται η φθορά των συνδετικών εξαρτημάτων ή των άκρων. Μειώνεται επίσης ο κίνδυνος τραυματισμού. Σε περίπτωση βιδώματος σε πάτωμα, συνιστάται πρώτα η πραγματοποίηση ανοίγματος οδήγησης στην διάμετρο του κορμού της βίδας. Αποφεύγεται με τον τρόπο αυτό η καταστροφή υλικού κατά το βίδωμα. Είναι δυνατό επίσης το βίδωμα χωρίς την πραγ- ματοποίηση ανοίγματος οδήγησης. Κατά την διάρκεια και των δύο ειδών βιδώματος, θα πρέπει να εκκινήσετε με μικρή αρχική περιστροφική ταχύτητα και να αυξήσετε σταδιακά. Σε περίπτωση σπειρωτών συνδέσεων, για παράδειγμα κατά το βίδωμα σε σπειρωτά ανοίγματα ή βίδωμα παξιμαδιών σε σπειρω- τό κορμό, θα πρέπει πάντοτε μερικές στροφές να εκτελούνται με το χέρι, κλειδί ή χειροκατσάβιδο. Μόνο μετά την βεβαίωση ορθού βιδώματος του ενός εξαρτήματος στο δεύτερο, μπορείτε να πραγματοποιήσετε εργασία με το κατσαβιδόκλειδο. Σε περίπτωση βιδώματος σπειρωτών εξαρτημάτων, δεν συνιστάται η πολύ μεγάλη πίεση στο εργαλείο. Μπορεί να προκαλέσει φθορά του σπειρώματος. Μετά το βίδωμα των εξαρτημάτων, επεμβαίνει ο μηχανισμός κρούσης, κάτι που θα σηματοδοτηθεί από “χτυπήματα” στον μηχανι- σμό περιστροφής, στην περίπτωση αυτή θα πρέπει να απελευθερώσετε τον διακόπτη και να τερματίσετε το περαιτέρω σφίξιμο. Η συνέχιση βιδώματος μπορεί να οδηγήσει σε καταστροφή των συνδετικών εξαρτημάτων. Χρήση περιφερειακών Το εργαλείο δεν μπορεί να χρησιμοποιηθεί για την λειτουργία περιφερειακών εργασίας. Πρόσθετες επισημάνσεις Στην φάση εργασίας δεν συνιστάται η εφαρμογή ιδιαίτερα μεγάλης πίεσης στο προς επεξεργασία υλικό και η εκτέλεση απότομων κινήσεων, έτσι ώστε να αποφευχθεί η φθορά του εργαλείου εργασίας και του κατσαβιδόκλειδου. Κατά την εργασία, προχωράτε σε σταδιακές παύσεις. Απαγορεύεται η υπερφόρτωση του εργαλείου, ενώ η θερμοκρασία εξωτερικού περιβάλλοντος δεν μπορεί να ξεπεράσει τους 60

Με το πέρας της εργασίας, σταματήστε το εργαλείο, αφαιρέστε τον συσσωρευτή, προχωρήστε σε συντήρηση και επισκόπηση. Η δηλωμένη, συνολική τιμή δονήσεων μετρήθηκε με την βοήθεια τυπικής μεθόδου έρευνας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με άλλο. Η δηλωμένη, συνολική τιμή μπορεί να χρησιμοποιηθεί σε έκθεση προκαταρκτικής αξιολόγησης. Προσοχή! Η παραγωγή δονήσεων κατά την λειτουργία του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου. Προσοχή! Θα πρέπει να οριστούν μέσα προστασίας με χαρακτήρα ασφάλειας του χρήστη, τα οποία βασίζονται στην αξιολόγηση έκθεσης σε πραγματικές συνθήκες χρήσης (συνυπολογίζοντας σε αυτό όλους τους κύκλους εργασίας, π.χ. όταν το εργαλείο είναι αποσυνδεδεμένο, ή λειτουργεί σε κατάσταση αδρανείας καθώς και κατά την ενεργοποίηση). ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΟΠΗΣΕΙΣ ΠΡΟΣΟΧΗ! Πριν την ρύθμιση, τεχνική χρήση ή συντήρηση, τραβήξτε το φις του εργαλείου από την πρίζα του δικτύου. Μετά το τέλος της εργασίας ελέγξτε την τεχνική κατάσταση του εργαλείου, μέσω εξωτερικής οπτικής επισκόπησης και εκτίμησης: κορμού, χειρολαβής, ηλεκτρικού αγωγού με φις και εύκαμπτο στέλεχος, λειτουργία του ηλεκτρικού διακόπτη, καθαριότητα των αεραγωγών εξαερισμού, σπινθηρισμό στα καρβουνάκια, θόρυβο στα ρουλεμάν και την μετάδοση, εκκίνηση και ομοιομορφία εργασίας. Κατά την εγγύηση ο χρήστης δεν μπορεί να αποσυναρμολογήσει ηλεκτροεργαλεία, ούτε να αλλάξει κανένα από τα υποσυστήματα ή εξαρτήματα, καθώς αυτό θα προκαλέσει απώλεια δικαιώματος εγγύησης. Όλες οι ατέλειες που ανιχνεύονται κατά την επισκόπηση ή κατά την εργασία, είναι σήμα για διεξαγωγή επισκευής σε εξουσιοδοτημένο σημείο. Μετά το τέλος της εργασίας, το περίβλημα, οι αρμοί εξαερισμού, οι μεταγωγείς, η επιπρόσθετη χειρολαβή και το κάλυμμα, θα πρέπει να καθαριστούν με πεπιεσμένο αέρα (πίεσης όχι μεγαλύτερης των 0,3 MPa), με πινέλο ή με στεγνό ύφασμα χωρίς την χρήση χημικών και καθαριστικών. Το εργαλείο και το στέλεχος θα πρέπει να καθαριστούν με στεγνό, καθαρό ύφασμα.INSTRUKCJA ORYGINALNA
