MANUAL DE UTILIZARE YT-82800 Yato

1. maşină de înfi letat

4. încărcător acumulator

7. comutator direcţie turaţie

8. indicator încărcare acumulator

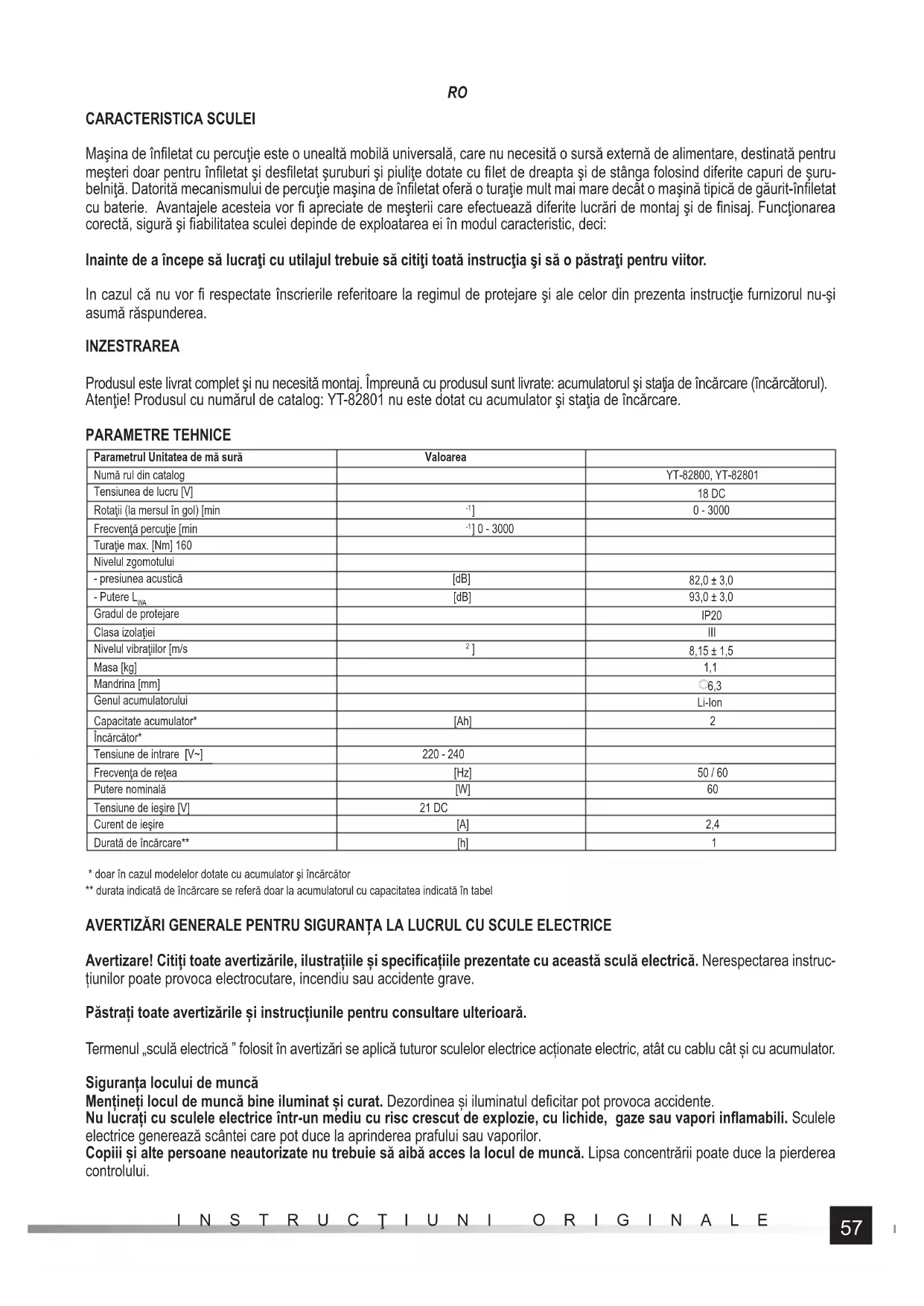

CARACTERISTICA SCULEI Maşina de înfi letat cu percuţie este o unealtă mobilă universală, care nu necesită o sursă externă de alimentare, destinată pentru meşteri doar pentru înfi letat şi desfi letat şuruburi şi piuliţe dotate cu fi let de dreapta şi de stânga folosind diferite capuri de şuru- belniţă. Datorită mecanismului de percuţie maşina de înfi letat oferă o turaţie mult mai mare decât o maşină tipică de găurit-înfi letat cu baterie. Avantajele acesteia vor fi apreciate de meşterii care efectuează diferite lucrări de montaj şi de fi nisaj. Funcţionarea corectă, sigură şi fi abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţ i toată instrucţia şi să o păstraţi pentru viitor. In cazul că nu vor fi respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea. INZESTRAREA Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul şi staţia de încărcare (încărcătorul). Atenţie! Produsul cu numărul de catalog: YT-82801 nu este dotat cu acumulator şi staţia de încărcare. PARAMETRE TEHNICE Parametrul Unitatea de mă sură Valoarea Numă rul din catalog YT-82800, YT-82801 Tensiunea de lucru [V] 18 DC Rotaţii (la mersul în gol) [min

Frecvenţă percuţie [min

] 0 - 3000 Turaţie max. [Nm] 160 Nivelul zgomotului - presiunea acustică [dB] 82,0 ± 3,0 - Putere L

[dB] 93,0 ± 3,0 Gradul de protejare IP20 Clasa izolaţiei III Nivelul vibraţiilor [m/s

8,15 ± 1,5 Masa [kg] 1,1 Mandrina [mm] 6,3 Genul acumulatorului Li-Ion Capacitate acumulator* [Ah] 2 Încărcător* Tensiune de intrare [V~] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Putere nominală [W] 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [A] 2,4 Durată de încărcare** [h] 1

• doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE Avertizare! Citiți toate avertizările, ilustrațiile și specifi cațiile prezentate cu această sculă electrică. Nerespectarea instruc- țiunilor poate provoca electrocutare, incendiu sau accidente grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acumulator. Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul defi citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori infl amabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.58

Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modifi cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare. Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau de- conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare. În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun- gitoare destinate lucrului la exterior reduce riscul de electrocutare. Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguran ța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub infl uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave. Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare. Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă. Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores- punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații. Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice. Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți. Întrețineți sculele electrice și accesoriile. Verifi cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului. Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și con- dițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să fi e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase. Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice.59

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj. Instrucţiuni de siguranţă de încărcare a acumulatorului Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt fi surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate fi efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supra- vegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiu- ion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de fi ecare dată acumulatorul, trebuie să faceţi acest lucru la fi ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice verifi carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia. Depozitarea acumulatorului Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumu- latorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între

Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l în- cărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depin- de de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri. Transportul acumulatorilor Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin fi rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu califi cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase Încărcarea acumulatorului Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză.60

Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului. Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare. Fixarea capurilor de şurubelniţă în mandrină (III) Atenţie! Datorită prezenţei mecanismului de percuţie trebuie să folosiţi capete destinate pentru funcţionare cu mecanisme cu percuţie cu turaţie mai mare sau egală decât turaţia uneltei. Atenţie! Datorită prezenţei mecanismului de percuţie se interzice fi xarea de burghiuri şi operarea cu acestea. În cazul în care burghiul se blochează în orifi ciu, mecanismul cu percuţie poate duce la fi surarea burghiului, ceea ce poate provoca leziuni. Atenţie! Fixarea trebuie efectuată atunci când bateria este decuplată, acest lucru nu permite pornirea accidentală a uneltei. Mandrina este destinată pentru utilizarea de capete hexagonale şi adaptoare “lungi” cu lungimea de cel puţin 50 mm şi prevăzute cu un decupaj care permite blocarea capătului în mandrină. Se interzice utilizarea de capete mai scurte de 50 mm precum şi capete care nu sunt dotate cu acest decupaj. Trageţi în faţă inelul mandrinei, iar apoi introduceţi capătul în mandrină şi încetaţi să apăsaţi inelul care trebuie să revină la pozi- ţia iniţială. Verifi caţi dacă capătul este blocat corect în mandrină, dacă acesta nu poate fi scos înseamnă că a fost montat corect. Demontajul capătului trebuie efectuat în ordine inversă. Setarea turaţiei (IV) Setaţi comutatorul la poziţia dorită. Pe comutator cu ajutorul săgeţilor este indicată direcţia de mişcare a şuruburilor cu cel mai popu- lar fi let de dreapta. În cazul şuruburilor dotate cu fi let de stânga mişcarea şuruburilor va fi opusă direcţiei indicate cu ajutorul săgeţilor. Activităţi pregătitoare pentru lucru Înainte de a începe lucrul: Fixaţi materialul prelucrat cu menghina sau cu cleme pentru tâmplărie. Folosiţi unelte de lucru adecvate pentru lucrul efectuat. Selectaţi tipul corespunzător de capăt pentru soclul şurubului. Purtaţi îmbrăcăminte de protecţie şi mijloace de protecţie a văzului şi auzului. Prindeţi unealta cu ambele mâini (V). Luaţi o poziţie fermă şi stabilă. Porniţi unealta apăsând cu un deget comutatorul electric. Atenţie! În cazul în care observaţi în timpul lucrului zgomot, sunete şi mirosuri ciudate opriţi unealta şi scoateţi bateria din aceasta. UTILIZAREA UNELTEI Adâncimea de apăsare a comutatorului indică turaţia şi viteza de lucru. Unealta nu este prevăzută cu setarea turaţiei şi vitezei dorite. Trebuie să introduceţi capătul în soclul şurubului sau să-l asezaţi pe piuliţă, iar apoi porniţi unealta. Acest lucru previne deteriora- rea pieselor îmbinate sau a capetelor. Acest fapt reduce riscul de apariţie a leziunilor. În caz de înfi letare a şuruburilor în podea se recomandă efectuarea unui orifi ciu de ghidaj cu diametrul egal cu centrul şurubului. Acest lucru previne deteriorarea materialului în timpul înfi letării. Totuşi puteţi înfi leta fără a efectua orifi ciul de ghidaj. În timpul ambelor tipuri de înfi letare trebuie să le începeţi cu o turaţie redusă şi să o creşteţi eventual în timpul lucrului. În cazul îmbinărilor cu fi let, de exemplu atunci când înfi letaţi şuruburi în orifi ciile înfi letate sau înfi letaţi piuliţe pe bolţurile cu fi let trebuie să efectuaţi primele înfi letări manual, cu cheia sau cu o şurubelniţă manuală. După ce v-aţi asigurat să piesele sunt în- fi letate corect una pe cealaltă puteţi să lucraţi cu maşina de înfi letat. Atunci când înfi letaţi elemente înfi letate nu se recomandă exercitarea unei presiuni prea mari asupra maşinii de înfi letat. Acest fapt poate duce la stricarea fi letului. După ce aţi înfi letat piesele se activează mecanismul cu percuţie, fapt semnalizat prin “percutarea” mecanismului de turaţie, în acest caz trebuie să reduceţi presiunea exercitată asupra comutatorului şi să încetaţi să înfi letaţi piesele. În cazul în care conti- nuaţi să înfi letaţi puteţi duce la deteriorarea pieselor îmbinate. Utilizarea ajutajelor Această sculă nu poate fi întrebuinţată la utilizarea ajutajelor. Remarcă suplimentară Evitaţi apă sarea cu prea mare forţă asupra materialului prelucrat cât si miscă ri violente evitând defectarea sculei.ajută toare cât si a bormasinei. In timpul lucrului trebuie fă cute întreruperi regulate. Nu permiteţi supraîncă rcarea utilajului, temperatura suprafeţelor exterioare ale utilajului nu poate depă si 60

După terminarea lucrului utilajul trebuie deconectat, acumulatorul scos si trebuie fă cută conservarea.61

Valoarea totală, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate fi folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate fi utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar fi momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea ş i corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.62 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Şurubelniţă cu impact cu acumulator 18 V d.c., 6,3 mm, 0 - 3000 min

; cod articol. YT-82800, YT-82801 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2020 (nume și semnătura persoanei autorizate) 0220/YT-82800/EC/2020 (locul și data emiterii) Wrocław, 2020.02.03 2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (HG.1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică, JOUE 96/29.03.2014 2011/65/UE Directivă restricții utilizare substanțe periculoase, JOUE 174/01.07.2011 Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
