ПОСІБНИК КОРИСТУВАЧА YT-82800 Yato

RUS АККУМУЛЯТОРНЫЙ УДАРНЫЙ ГАЙКОВЁРТ

UA АКУМУЛЯТОРНИЙ УДАРНИЙ ГАЙКОВЕРТ

LT AKUMULIATORINIS SMÜGINIS RAKTAS

LV AKUMULATORA TRIECIENSKRÜVGRIEZIS

cz AKUMULÁTOROVÝ RÁZOVÝ UTAHOVÁK

SK AKUMULÁTOROVÝ RÁZOVÝ SKRUTKOVAČ

H AKKUS ÜTVECSAVAROZÓ

RO ŞURUBELNITĂ CU IMPACT CU ACUMULATOR

E ATORNILLADOR DE IMPACTO A BATERÍA

F TIREFONNEUSE A PERCUSSION

I AVVITATORE A PERCUSSIONE

NL SLAGSCHROEVENDRAAIER

GR KPOYΣTIKO KATΣABIDOKΛEIDO

YT-82800

YT-82801

Год выпуска: Рік випуску: Pagaminimo metai:

1. гайковерт
2. затискний патрон
3. акумулятор
4. зарядний пристрій акумулятора
5. защіпка акумулятора
6. вмикач
7. перемикач напрямку обертання
8. індикатор зарядження акумулятора

LT

Реверсивний перемикач

Електронне регулювання обертів

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повінно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

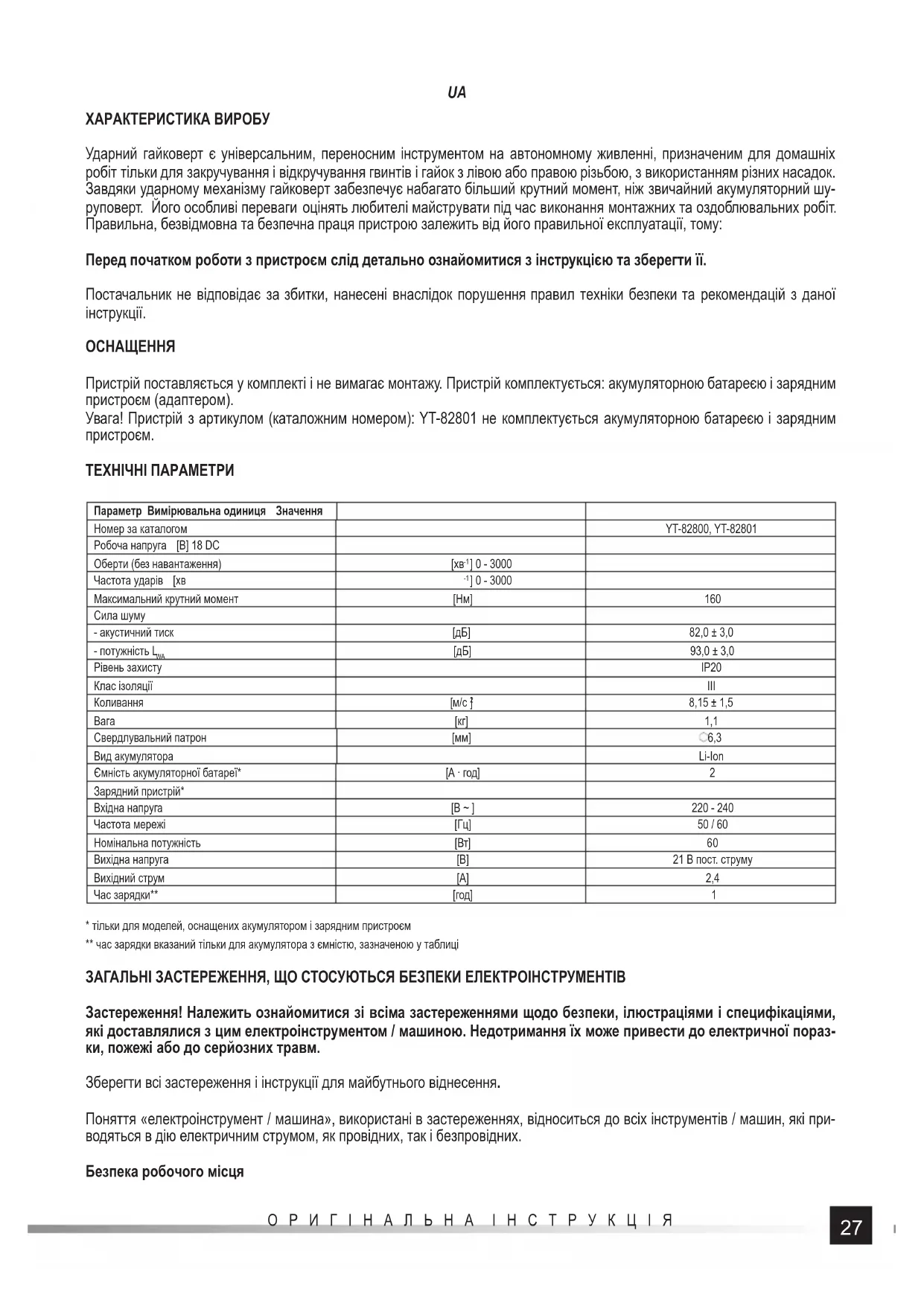

Ударний гайковерт є універсальним, переносним інструментом на автономному живленні, призначеним для домашніх робіт тільки для закручування і відкручування гвинтів і гайок з лівою або правою різьбою, з використанням різних насадок. Завдяки ударному механізму гайковерт забезпечує набагато більший крутний момент, ніж звичайний акумуляторний шуруповерт. Його особливі переваги оцінять любителі майструвати під час виконання монтажних та оздоблювальних робіт. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та рекомендацій з даної інструкції.

ОСНАЩЕННЯ

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батаресю і зарядним пристроєм (адаптером).

Увага! Пристрій з артикулом (каталожним номером): УТ-82801 не комплектується акумуляторною батаресю і зарядним пристроєм.

ТЕХНІЧНІ ПАРАМЕТРИ

Параметр Вимірювальна одиниця Значення
Номер за каталогом		YT-82800, YT-82801
Робоча напруга [В] 18 DC
Оберти (без навантаження)	[хв^-1] 0 - 3000
Частота ударів [хв	^-1 ] 0 - 3000
Максимальний крутний момент	[Нм]	160
Сила шуму
- акустичний тиск	[дБ]	82,0 ± 3,0
- потужність I_WA	[дБ]	93,0 ± 3,0
Рівень захисту		IP20
Клас ізоляції		III
Коливання	[м/с^2]	8,15 ± 1,5
Вага	[kг]	1,1
Свердлувальний патрон	[мм]	6,3
Вид акумулятора		Li-Ion
Ємність акумуляторної батареї*	[A · год]	2
Зарядний пристрій*
Вхідна напруга	[B ~ ]	220 - 240
Частота мережі	[Гц]	50 / 60
Номінальна потужність	[Вт]	60
Вихідна напруга	[B]	21 В пост. струму
Вихідний струм	[A]	2,4
Час зарядки**	[год]	1

* тільки для моделей, оснащених акумулятором і зарядним пристроєм
** час зарядки вказаний тільки для акумулятора з ємністю, зазначеною у таблиці

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

UA

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від'єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глезд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед підєднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений».

Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм.

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину

Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

Відєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

UA

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевірій інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відеднати від пристрою!

Інструкції з безпечного заряджання акумулятора

Увара! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки!

Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам'яті”, що дозволяє дозаряджувати їх у будь-який час. Однако, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимально Ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ёмкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження.

Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором.

У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур'єрській службі), необхідно

UA

дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією.

Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увара! Перед заряджанням необхідно від'єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м'якої, сухої тканини.

Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений.

Від'єднати акумулятор від інструмента.

Вставити акумулятор в гніздо зарядного пристрою (II).

Підключити зарядний пристрій до розетки.

Загориться червоний індикатор, що свідчить про початок процесу заряджання.

Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений.

Необхідно вийняти вилку зарядного пристрою з електричної розетки.

Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.

Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

Кріплення насадок у патроні гайковерта (III)

Увага! Наявність ударного механізму зумовлює необхідність використання насадок, призначених для ударних інструментів, з обертовим моментом більшим або рівним крутному моменту інструмента.

Увага! З огляду на наявність ударного механізму, забороняється використовувати свердла. У разі блокування свердла в отворі ударний механізм може призвести до поломки свердла, що, в свою чергу, може спричинити травми.

Увага! Головки і біти слід встановлювати при від'єднаному акумуляторі задля запобігання випадкового ввімкнення інстру- мента.

Патрон гайковерта призначений для шестигранних т.зв. "довгих" насадок довжиною не менше 50 мм з пазами, що запобігають блокуванню насадки в патроні. Забороняється використовувати насадки без пазів або коротші 50 мм.

Потягнути вперед кільце патрона, а потім вставити насадку в патрон і відпустити кільце, яке повинно повернутися в початкове положення. Перевірити, чи правильно зафіксована насадка в патроні гайковерта. Якщо її не вдається вийняти - це означає, що насадка встановлена правильно.

Зняття насадки виконується у зворотній послідовності.

Вибір напрямку обертання (IV)

Встановити перемикач в потрібне положення. На перемикачі стрілками вказано напрямок обертання гвинтів з найпопулярнішою правою різьбою. Для закручування гвинтів з лівою різьбою, гайковерт необхідно встановити так, щоб він обертався в напрямку, протилежному до зазначеного стрілкою.

Підготовка до роботи

Перед початком роботи:

Закріпити матеріал, що обробляється, в лещатах, або зафіксувати за допомогою столярних струбцин.

Використовувати робочі інструменти, що відповідають виконуваній роботі. Підібрати біт, що відповідає шліцу гвинта.

Використовувати захисний одяг та засоби захисту очей і органів слуху.

Взяти інструмент обома руками (V).

Прийняти стабільне положення.

Ввімкнути інструмент, натиснувши пальцем вмикач.

Увага! У разі виникнення під час роботи підозрілих шумів, тріску, запаху гару тощо, необхідно негайно вимкнути інструмент і вийняти з нього акумулятор.

ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА

Глибина натискання на вмикач визначає частоту обертання і крутний момент. В інструменті не передбачена можливість

UA

налаштування частоти обертання і крутного моменту.

Вставити біт в шліц болта чи шурупа, або вставити головку на гайку і тільки після цього можна вмикати гайковерт. Це запобіжить пошкодженню елементів, що з'єднуються, або самої насадки. Також зменшить ризик отримання травми.

При закручуванні шурупів в основі рекомендується просвердлити напрямні отвори, діаметр яких рівний діаметру стрижня шурупа. Це дозволить запобігти руйнуванню матеріалу в процесі закручування. Однак, можна закручувати без просвердлювання напрямних отворів. В обох випадках закручування слід починати на низьких обертах і за необхідності збільшувати їх під час роботи.

У разі різьбових з'єднань, напр., при вкручуванні болтів в різьбові отвори або при нагвинчуванні гайок на різьбові шпильки, перші кілька оборотів необхідно виконати вручну, гайковим ключем або ручною викруткою. І тільки після правильного накручування одного елемента в інший можна використовувати гайковерт. У разі з'єднання різьбових елементів не рекомендується занадто сильно тиснути на гайковерт. Оскільки це може призвести до пошкодження різьби.

Після повного закручення елементів ввімкнеться ударний механізм, що буде супроводжуватися характерними його "ударами". В цьому випадку необхідно відпустити вимикач і припинити подальше закручування. Оскільки подальше закручування елементів, що з'єднуються, може призвести до їхнього пошкодження.

Перед вимикачем встановлений індикатор заряду батареї. Світлодіоди індикатора загоряються при кожному натисканні вимикача. Зелений світлодіод вказує на те, що акумулятор повністю заряджений; помаранчевий - частково розряджений; червоний - - акумулятор повністю розряджений.

Користування приставками

Забороняється користуватися пристроєм як приводом робочих приставок.

Додаткові вказівки

Під час роботи не натискати занадто сильно на матеріал обробки та не робити різких рухів, щоб не викликати пошкодження робочого інструмента та дрилі.

Слід робити регулярні перерви під час роботи.

Забороняється перевантажувати пристрій, температура його зовнішніх поверхностей не може перевищувати 60 °C.

Після заврешення роботи вимкнути дрилю, вийняти акумулятор та провести огляд і консервацію.

Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції.

Увага! Емісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом.

Увага! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підвипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.
