LIETOŠANAS INSTRUKCIJA YT-82800 Yato

7. rotāciju virziena pārslēdzējs

8. akumulatora uzlādēšanas rādītājs

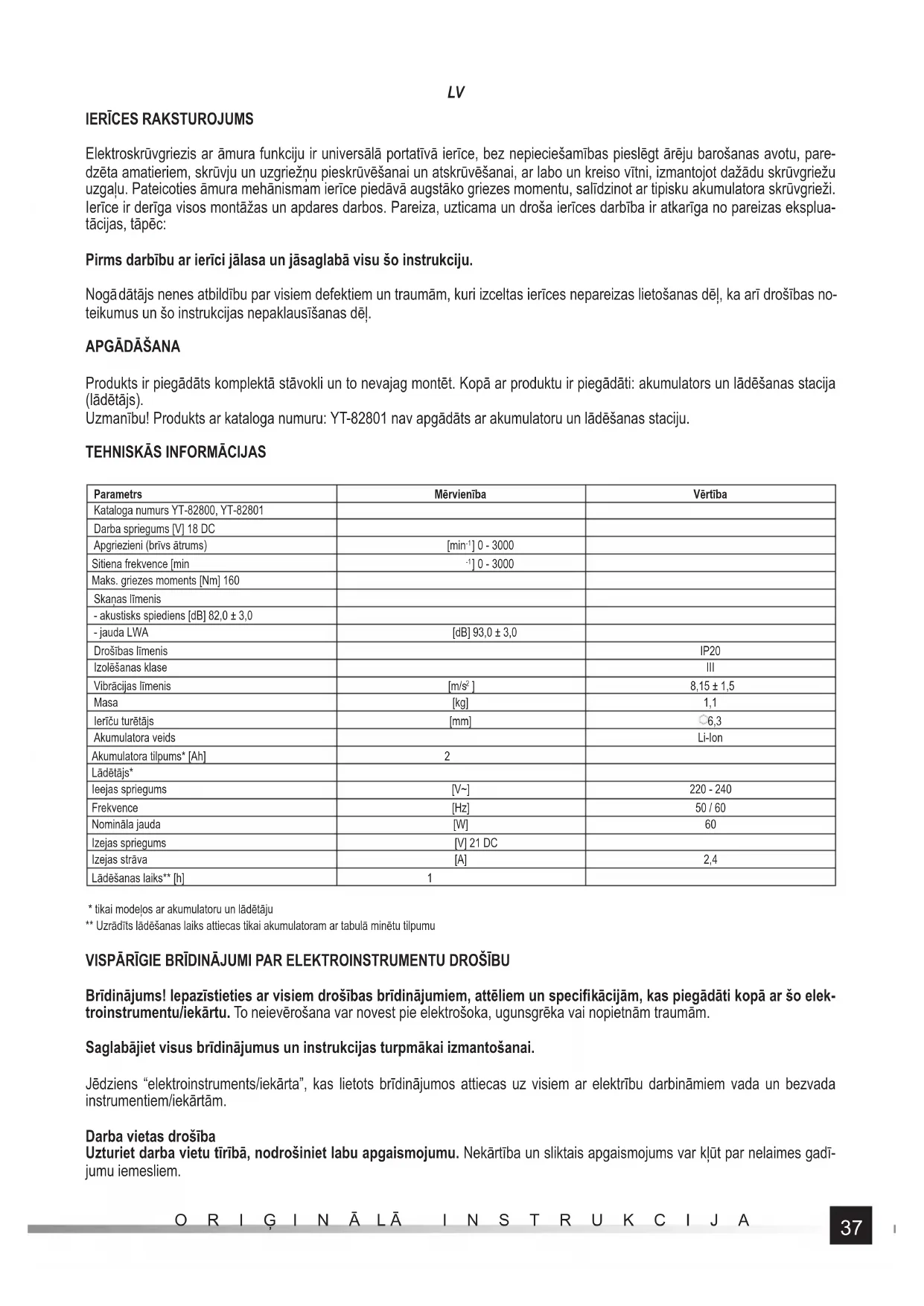

Elektroskrūvgriezis ar āmura funkciju ir universālā portatīvā ierīce, bez nepieciešamības pieslēgt ārēju barošanas avotu, pare- dzēta amatieriem, skrūvju un uzgriežņu pieskrūvēšanai un atskrūvēšanai, ar labo un kreiso vītni, izmantojot dažādu skrūvgriežu uzgaļu. Pateicoties āmura mehānismam ierīce piedāvā augstāko griezes momentu, salīdzinot ar tipisku akumulatora skrūvgrieži. Ierīce ir derīga visos montāžas un apdares darbos. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas eksplua- tācijas, tāpēc: Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju. Nogā dātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības no- teikumus un šo instrukcijas nepaklausīšanas dēļ.

Produkts ir piegādāts komplektā stāvokli un to nevajag montēt. Kopā ar produktu ir piegādāti: akumulators un lādēšanas stacija (lādētājs). Uzmanību! Produkts ar kataloga numuru: YT-82801 nav apgādāts ar akumulatoru un lādēšanas staciju.

TEHNISKĀS INFORMĀCIJAS

Parametrs Mērvienība Vērtība Kataloga numurs YT-82800, YT-82801 Darba spriegums [V] 18 DC Apgriezieni (brīvs ātrums) [min

] 0 - 3000 Maks. griezes moments [Nm] 160 Skaņas līmenis - akustisks spiediens [dB] 82,0 ± 3,0 - jauda LWA [dB] 93,0 ± 3,0 Drošības līmenis IP20 Izolēšanas klase III Vibrācijas līmenis [m/s

• tikai modeļos ar akumulatoru un lādētāju ** Uzrādīts lādēšanas laiks attiecas tikai akumulatoram ar tabulā minētu tilpumu VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un specifi kācijām, kas piegādāti kopā ar šo elek- troinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām. Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai. Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām. Darba vietas drošība Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī- jumu iemesliem.38

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai izgarojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam. Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modifi cēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodifi cēta kontakt- dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku. Izvairieties no saskares ar iezemē tām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug- stina elektrošoka risku. Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen- tiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari- nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku. Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku. Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstru- mentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku. Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār- nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā. Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pie- slēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām. Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietoju- mam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta, kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam. Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no baro- šanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas. Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinā- tos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus. Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt. Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virs- mas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.39

Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģinālās rezerves daļas. Tas nodrošina elektroinstrumenta darbības drošību.

UZMANĪBU! Visu darbību, minētu šajā nodaļā, jāveic ar izslēgto elektroapgādi – akumulatoru jāatslēdz no ierīces! Akumulatora uzlādēšanas drošības instrukcijas Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Ne- drīkst lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lā dēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprak- stītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu. Akumulatora uzglabāšana Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepie- ciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumu- latora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi. Akumulatoru transportēšana Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera fi rmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvalifi cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu. Akumulatora lādēšana Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (II), cik vairāk, tik akumu- lators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Iebāzt akumulatoru lādēšanas stacijas ligzdā (II). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Izbāzt akumulatoru no uzlādes stacijas, spiežot akumulatora sprosta pogu. Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru. Skrūvgriežu uzgaļu montāža ierīces turētājā (III) Uzmanību! Sakarā ar āmura mehānismu lietot tikai uzgaļus, paredzētus darbam ar āmura ierīcēm, ar griezes momentu lielāku40

vai līdzīgu ierīces griezes momentam. Uzmanību! Sakarā ar āmura mehānismu nedrīkst stiprināt urbjus un darbs ar tiem. Gadījumā, kad urbis tiks nobloķēts caurumā, āmura mehānisms var ierosināt urbja bojāšanu un būt par ievainojumu iemeslu. Uzmanību! Stiprināšanu veikt ar atslēgtu akumulatoru, lai izvairīties no ierīce netīšas ieslēgšanas. Ierīces turētājs ir paredzēts sešstūru, t.s. “gariem” uzgaļiem un adapteriem, ar garumu vismaz 50 mm, ar rievu, paredzētu uzgaļa bloķēšanai turētājā. Nedrīkst lietot uzgaļus īsākus par 50 mm un tādus bez rievas. Ierīces turētāju pastiept uz priekšu, pēc tam turētājā novietot uzgali, atbrīvot gredzenu, lai atgrieztos uz sākuma pozīciju. Pār- baudīt, vai uzgalis ir attiecīgi nobloķēts turētājā, ja nav iespējami to izvilkt, tas nozīmē pareizu montāžu. Uzgaļa demontāžu veikt pretējā secībā. Rotācijas virziena uzstādīšana (IV) Pārslēgt pārslēdzēju uz nepieciešamu pozīciju. Uz pārslēdzēja ar bultām ir apzīmēts skrūvju ar vispopulārāko labo vītni rotācijas virziens. Skrūves ar kreiso vītni rotēs bultai pretējā virzienā. Darba sagatavošana Pirms darba uzsākšanas: Piestiprināt apstrādātu materiālu spīlēs vai izmantojot galdnieka spailes. Drīkst lietot tikai darbarīku, attiecīgu veiktam darbam. Izmeklēt uzgaļa veidu attiecīgu skrūves ligzdai. Lietot darba apģērbu, redzes un dzirdes aizsardzības līdzekļus. Ierīci turēt ar abām rokām (V). Pieņemt tiešu un stabilu pozīciju. Ieslēgt ierīci, spiežot ar pirkstu elektrības ieslēdzēju. Uzmanību! Gadījumā, kad strādājot ar ierīci tiks novērotas dīvainas skaņas, sprakšķēšana, smarža utt., nekavējoties izslēgt ierīci un atslēgt akumulatoru no ierīces.

Ieslēdzēja piespiešanas stiprums noteic ierīces griezes ātrumu un momentu. Ierīce neļauj uzstādīt ātrumu un griezes momentu. Uzgali novietot skrūves ligzdā vai uz uzgriežņa un tikai pēc tam iedarbināt ierīci. Tas pasargās no savienojuma elementu vai uz- gaļa bojāšanas. Samazinās arī ievainojuma risku. Ieskrūvēšanas gadījumā rekomendējam veikt vadības caurumu ar skrūves stieņa diametru. Tas ļaus pasargāties no materiāla bojāšanas ieskrūvēšanas laikā. Bet arī ir iespējama ieskrūvēšana bez vadības cauruma. Abu ieskrūvēšanas veidu gadījumā ie- skrūvēšanu uzsākt ar nelielu ātrumu un pēc tam to, ja nepieciešami, palielināt darba laikā. Vītnes savienojumu gadījumā, piem., ieskrūvējot skrūves vītņotos caurumos vai ieskrūvējot uzgriežņu uz vītņotiem stieņiem, pirmie apgriezieni jābūt veikti ar roku, atslēgu vai rokas skrūvgrieži. Tikai pēc pārbaudīšanas, ka elementi saskrūvējas attiecīgi, var uzsākt darbu ar ierīci. Saskrūvējot vītnes elementus, neieteicam pārāk stipri piespiest ierīci. Tas var bojāt vītni. Pēc elementu saskrūvēšanas tiks iedarbināta āmura funkcija, ko signalizēs griezes mehānisma “sitieni”, tad ieslēdzējs jābūt at- brīvots un elementu saskrūvēšana pabeigta. Saskrūvēšanas turpināšana var bojāt savienojuma elementu. Papildierīču lietošana Ierīce nevar būt lietota ar citām papildierīcēm. Papildu piezīmes Darba laikā nedrīkst pārāk stipri spiest ierīci uz materiālu, kā arī nedrīkst veidot pēkšņas kustības, lai nesabojāt materiālu un ierīci. Darba laikā jābūt regulāri pārtraukumi. Nedrīkst pārslogot ierīci – ārpuses daļas temperatūra nevar būt augstāka nekā 60°C. Pēc darba beigšanu izslēgt ierīci, atslēgto to no elektroapgādes un veidot ierīces konservēšanu un apskatīšanu. Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisno-41

tāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.42
