NÁVOD NA OBSLUHU YT-82800 Yato

5. západka akumulátora

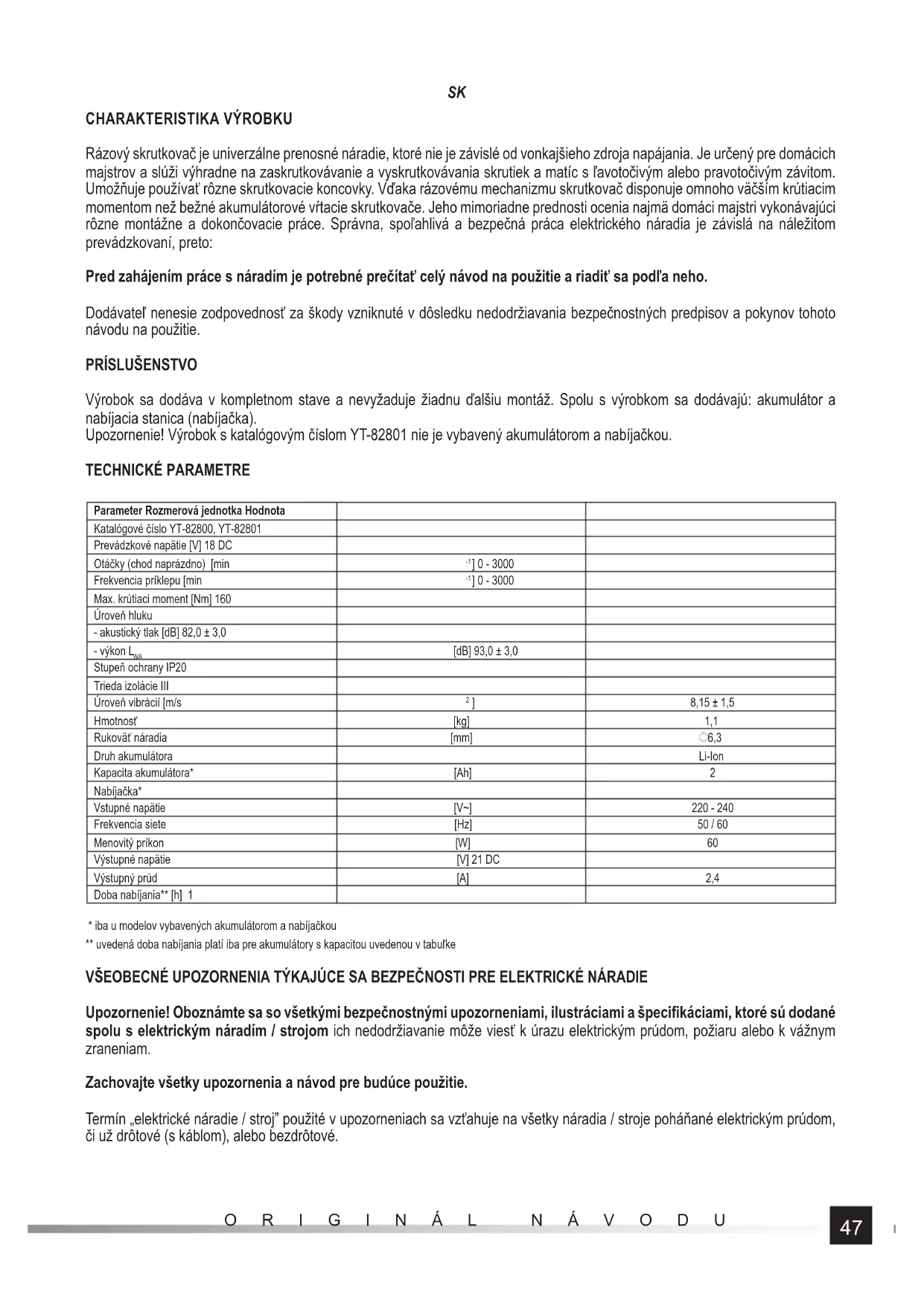

Rázový skrutkovač je univerzálne prenosné náradie, ktoré nie je závislé od vonkajšieho zdroja napájania. Je určený pre domácich majstrov a slúži výhradne na zaskrutkovávanie a vyskrutkovávania skrutiek a matíc s ľavotočivým alebo pravotočivým závitom. Umožňuje používať rôzne skrutkovacie koncovky. Vďaka rázovému mechanizmu skrutkovač disponuje omnoho väčším krútiacim momentom než bežné akumulátorové vŕtacie skrutkovače. Jeho mimoriadne prednosti ocenia najmä domáci majstri vykonávajúci rôzne montážne a dokončovacie práce. Správna, spoľahlivá a bezpečná práca elektrického náradia je závislá na náležitom prevádzkovaní, preto: Pred zahájením práce s náradím je potrebné prečítať celý návod na použitie a riadiť sa podľa neho. Dodávateľ nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohoto návodu na použitie.

[dB] 93,0 ± 3,0 Stupeň ochrany IP20 Trieda izolácie III Úroveň vibrácií [m/s

• iba u modelov vybavených akumulátorom a nabíjačkou ** uvedená doba nabíjania platí iba pre akumulátory s kapacitou uvedenou v tabuľke VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecifi káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym zraneniam. Zachovajte všetky upozornenia a návod pre budúce použitie. Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.48

Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom. Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom. Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom. Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuv- ky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom. V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti na- pájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom. Osobná bezpečnosť Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov. Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov. Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce. Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpeč- nostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy. Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napá- jacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia náhodnému zapnutiu elektrického náradia / stroja. Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj môže byť v rukách nezaškoleného používateľa nebezpečné. Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispô- sobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo nezaseknú a dajú sa počas práce jednoduchšie ovládať. Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií.49

Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož- ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách. Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným fi rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený! Bezpečnostné predpisy pre nabíjanie akumulátora Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo po- škodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísa- ným postupom pomocou sie ťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu. Skladovanie akumulátora Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vy- drží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára- dia s poškodeným akumulátorom je zakázané. Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu. Doprava akumulátorov Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné pod- mienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej fi rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvalifi kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov. Nabíjanie akumulátora Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zá- suvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (II). Nabíjačku pripojte do zásuvky elektrickej siete.50

Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice. Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí. Upínanie skrutkovacích koncoviek do skľučovadla skrutkovača (III) Upozornenie! Vzhľadom na to, že skrutkovač je vybavený rázovým mechanizmom, je nutné používať koncovky určené pre prácu s rázovým náradím, ktoré majú väčší alebo rovnaký krútiaci moment ako krútiaci moment náradia. Upozornenie! Vzhľadom na to, že skrutkovač je vybavený rázovým mechanizmom, je zakázané upínať do náradia vrtáky a pra- covať s nimi. V prípade zaseknutiu vrtáka v otvore by rázový mechanizmus mohol spôsobiť prasknutie vrtáka, čo by mohlo byť príčinou vzniku úrazu. Upozornenie! Upínanie skrutkovacích koncoviek sa musí vykonávať pri odpojenom akumulátore, aby nedošlo k náhodnému za- pnutiu náradia. Skľučovadlo skrutkovača je určené na používanie šesťhranných tzv. „dlhých“ koncoviek a adaptérov s dĺžkou najmenej 50 mm a vybavených drážkou zabezpečujúcou zaistenie koncovky v skľučovadle. Je zakázané používať koncovky kratšie než 50 mm a také, ktoré nie sú vybavené drážkou. Krúžok skľučovadla potiahnite smerom dopredu, potom zasuňte do skľu čovadla koncovku a krúžok pustite. Ten sa musí vrátiť do východiskovej polohy. Skontrolujte, či je koncovka v skľučovadle riadne zaistená a či sa nedá vytiahnuť. Vtedy je možné koncovku považovať za spoľahlivo upnutú. Demontáž koncovky vykonajte v opačnom poradí. Nastavovanie smeru otáčok (IV) Nastavte prepínač do požadovanej polohy. Na prepínači je šípkami vyznačený smer pohybu skrutiek s najčastejšie používaným pravotočivým závitom. V prípade skrutiek s ľavotočivým závitom bude pohyb skrutky opačný ku smeru znázornenému šípkou. Príprava na prácu Pred zahájením práce: Upevnite obrábaný materiál vo zveráku alebo pomocou stolárskych zvierok. Používajte iba také pracovné nástroje, ktoré sú pre danú prácu vhodné. Zvoľte taký druh koncovky, ktorý zodpovedá hlave skrutky. Oblečte si pracovný odev a nasaďte prostriedky na ochranu zraku a sluchu. Uchopte náradie obomi rukami (V). Zaujmite bezpečný a stabilný postoj. Prstom stlačte elektrický vypínač a uveďte náradie do chodu. Upozornenie! Ak počas práce zaregistrujete podozrivé zvuky, praskanie, zápach a pod., je potrebné náradie okamžite vypnúť a vybrať akumulátor z náradia.

Hĺbkou stlačenia vypínača sa regulujú otáčky a veľkosť krútiaceho momentu. Na náradí nie je možné nastaviť určité dané otáčky a krútiaci moment. Skrutkovaciu koncovku je potrebné najprv nasadiť na hlavu skrutky alebo na maticu a až potom uviesť náradie do chodu. Zabráni sa tak poškodeniu spojovacieho prvku alebo koncovky. Súčasne sa zníži riziko vzniku úrazu. Pri skrutkovaní skrutiek do materiálu sa odporúča najprv predvŕtať vodiaci otvor s priemerom jadra skrutky. Predíde sa tak po- škodeniu materiálu pri skrutkovaní. Je však možné skrutkovanie aj bez zhotovenia vodiaceho otvoru. Pri obidvoch spôsoboch skrutkovania je potrebné začať s minimálnymi otáčkami a následne otáčky prípadne zvýšiť. U závitových spojov, napríklad pri skrutkovaní skrutiek do závitových otvorov alebo pri skrutkovaní matíc na závitové kolíky, je treba prvých niekoľko otáčok urobiť rukou, kľúčom alebo ručným skrutkovačom. Až potom, čo sa presvedčíme, že je jeden prvok naskrutkovaný na druhý správne, je možné pristúpiť k práci so skrutkovačom. Pri spájaní závitových prvkov sa neodporúča vyvíjať na skrutkovač príliš veľký tlak. Mohlo by dôjsť ku poškodeniu závitu. Po dotiahnutí prvkov sa aktivuje rázový mechanizmus, čo sa prejaví „rázmi“ v mechanizme skrutkovača. Vtedy je treba uvoľniť vypínač a ďalšie uťahovanie prvkov ukončiť. Pokračovanie v uťahovaní by mohlo privodiť poškodenie spojovacieho prvku. Používanie prídavných zariadení Náradie sa nesmie používať na pohon prídavných zariadení.51

Doplňujúce poznámky Počas práce sa nesmie na obrábaný materiál vyvíjať príliš veľký prítlak a nesmú sa vykonávať prudké pohyb, aby nedošlo ku poškodeniu pracovného nástroja a vŕtačky. Počas práce využívať pravidelné prestávky. Nesmie dôjsť ku preťaženiu zariadenia; teplota vonkajších plôch nesmie nikdy prekročiť 60°C. Po ukončení práce vŕtačku vypnúť, vybrať akumulátor a vykonať údržbu a prehliadku. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skon- trolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a p řevodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.52
